PROYECTO DE REESTRUCTURACIÓN VIAL SOBRE EL CORREDRO VEHICULAR AV. TABACHINES EN LOS MUNICIPIOS DE ZAPOPAN Y TLAQUEPAQUE DENOMINADO "CORREDOR TABACHINES INTERMUNICIPAL ENTRE TLAQUEPAQUE Y ZAPOPAN" Espacio Público y Paisaje Arq. Gabriel Michel Estrada FRANCISCO ALEJANDRO LARA BERNAL Imagen tomada de Pinterest : https : / / www . pinterest . com . mx / pin / 41974962778 0550618 /
CORREDOR VEHICULAR Proyecto de reestructuración vial del corredor Av Tabachines en los municipios de Zapopan y Tlaquepaque para priorizar al peatón y ciclista así como los valores socioculturales de la zona. INTRODUCCIÓN Imagen : Tabachín , iteso . mx

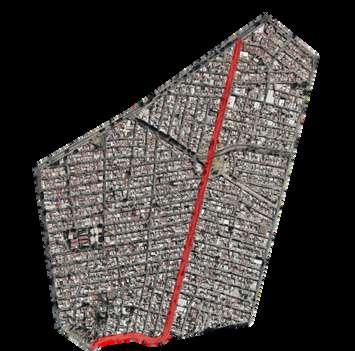

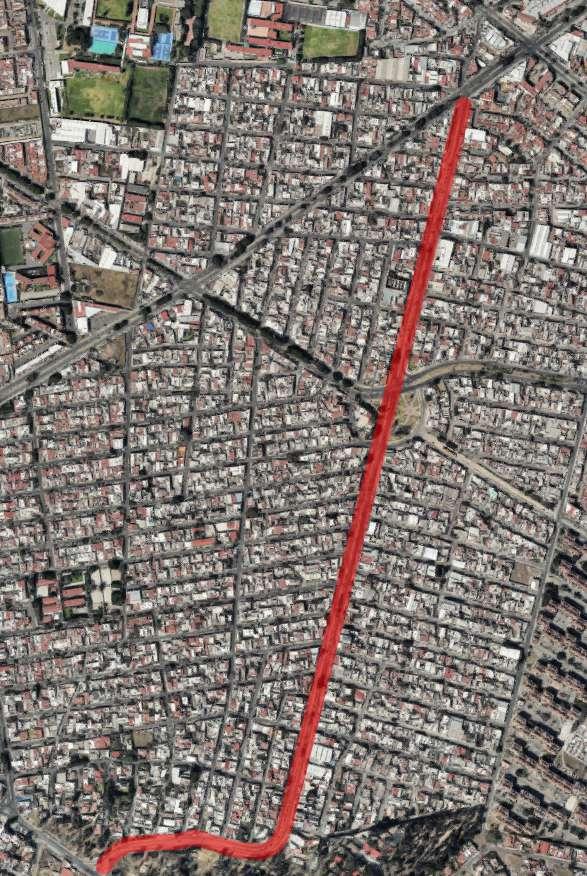

UBICACIÓN M é x i c o J a l i s c o Imagen : Google maps
C O N T E X T O H I S T Ó R I C O Loma Bonita Ejidal es una colonia ubicada en la Zona Metropolitana de Guadalajara con uso de suelo principalmente habitacional y economía basada en comercios minoristas . Habitan alrededor de 10 , 753 personas con un promedio de 31 años de edad . Esta colonia es aledaña al Cerro del Tesoro donde se encuentra el Santuario de Los Mártires que sigue en estado de construcción . Santuario de los mártires , imagen : Alex Lara
E S P A C I O P Ú B L I C O M a r c o t e ó r i c o Funciones sociales: Diversidad de actividades , contacto con la naturaleza , interacción social y vida en comunidad . Funciones ambientales: Naturaleza genera pulmones urbanos , diversidad de flora y fauna y regula el microclima de la ciudad . Funciones urbanas: Equilibrio con relación a las áreas edificadas . Imagen tomada de Pinterest
1 Frentes de mar TIPOS DE ESPACIOS PÚBLICOS ABIERTOS 2 Ejes ferroviarios 3 Parques y jardines 4 Plazas 5 Ciclovías 6 Estaciones de transporte 7 Sistema vial 8 Paseos y andadores 9 Banquetas
P O T E N C I A L I D A D E S Función social: Diversidad de actividades y comercios en la zona favorecen la interacción social y vida en comunidad . Función ambiental: Diversidad de flora y fauna pueden ayudar a regular el microclima de la zona . Función urbana: Equilibrio con relación a las construcciones aledañas y mejoramiento de la imagen urbana . Av Tabachines , Zapopan , Jalisco , México : Google imágenes
DELLIBERTADOR,BUENOS AIRES,ARG.
B U E N A S P R Á C T I C A S

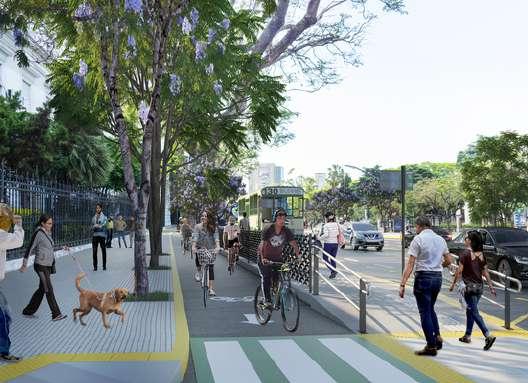

CORREDORCULTURAL CHAPULTEPEC,CDMX, MÉXICO PASEOALCALDE,GDL, JALISCO Proyectodeintervenciónenel corredorvehicularAvenidaDel Libertadorquebuscaintegrara peatones,ciclistas,conductoresy usuariosdeltransportepúblico entresíypotenciarlasactividades quesucedensobrelaavenida.

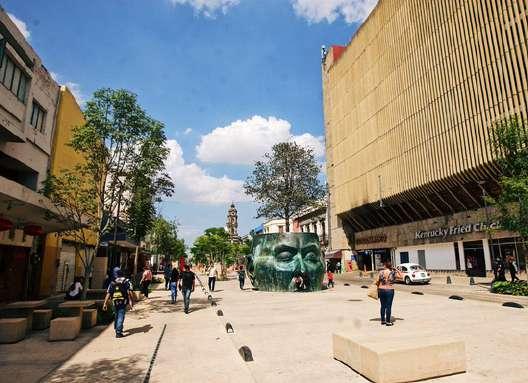

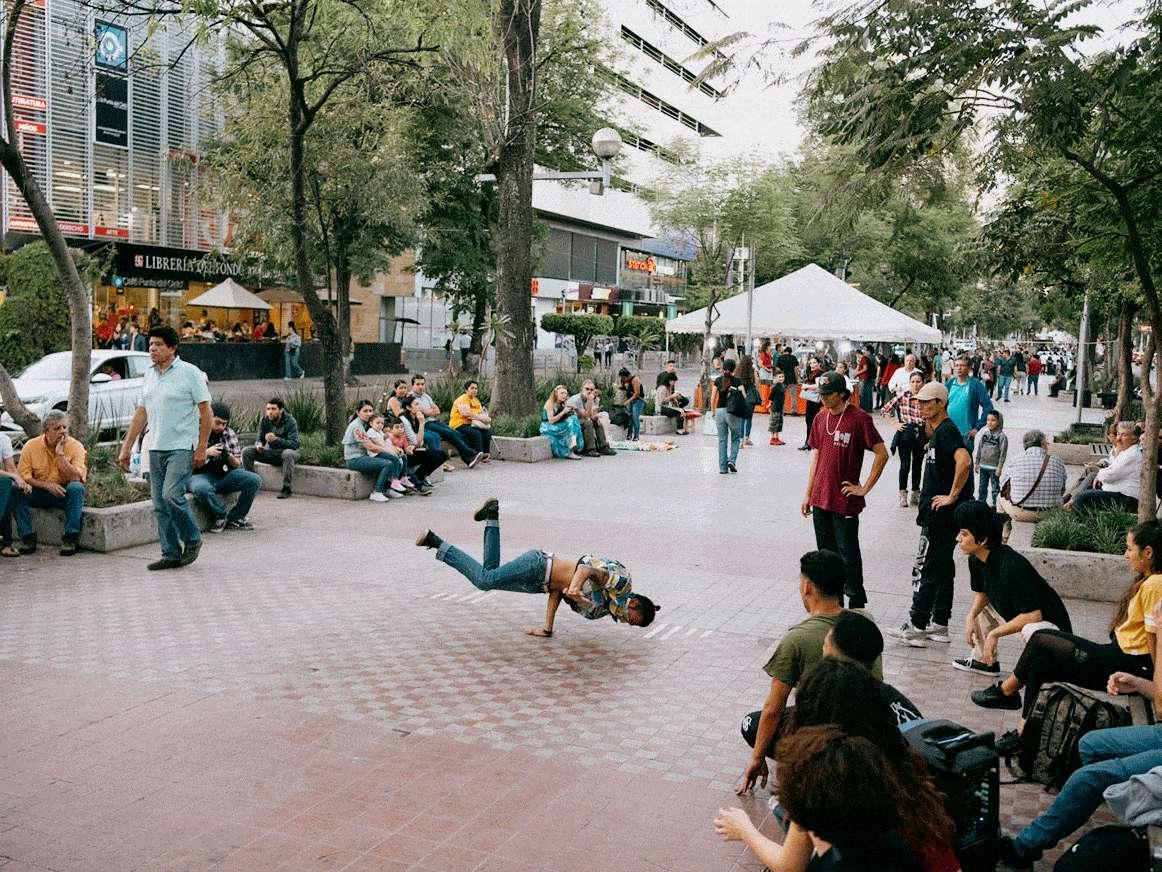

Replanteamientodelcorredor vehicularAvenidaAlcalde, cambiandoelenfoqueaun andadordondesellevanacabo actividadesculturales,comerciales eintervencionesartísticas, priorizandoalpeatón.

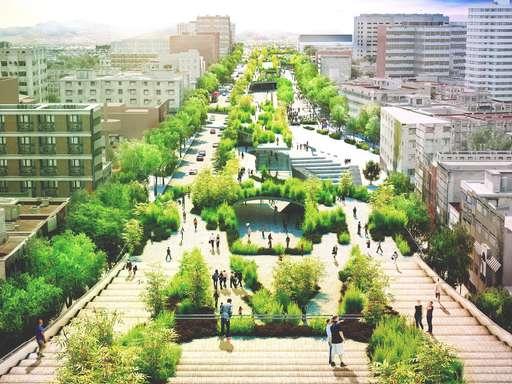

Proyectodeparquelinealelevado alolargodeAvenidaChapultepec enfocadoenlospeatonesy mediosdetransportealternativos alautomóvil,creandoespacios culturalesydecomercioaligual queáreasverdes.
Imagen de dominio Ipúblico magen FR EE para IArchdaily magen Archdaily Agustina Íñiguez
A N Á L I S I S D E L C O N T E X T O Poblacióntotal:10,753habitantes Poblaciónmasculina:5,140habitantes Poblaciónfemenina:5,606habitantes Edadpromedio:31años Á R E A D E E S T U D I O : M E D I O S O C I O C U L T U R A L 451% 9% Escolaridadpromedio:9años cursados (6to.deprimaria) Actividadeconómica:Comercio minorista Operan:570establecimientos Mercado Corona : Google imágenes Imagen tomada de Pinterest

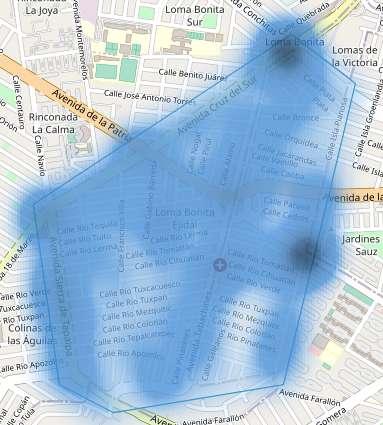

El área de estudio muestra una influencia delictiva en casi toda la zona y a lo largo de Av. Tabachines SENSACIÓN DE SEGURIDAD Mayor Menor Inflluencia de delitos VALOR SOCIOCULTURAL En la zona se pueden encontrar muros con arte urbano y los lunes y domingos se instala un tianguis de productos varios a lo largo de Av. Tabachines. Tianguis sobre Av . Tabachines : Google imágenes Mapa de Seguridad Map
Vientos:Finalesdediciembreaprincipiosdejunioelvientovienedeloesteydefinalesdejunioaprincipiosde diciembreelvientovienedeleste. R E
Clima:Templado(semiseco-semihumedo)confuerteslluviasenverano.
Mesesmáscalientes:Abrilajunio,siendoel19demayoeldíamáscalientedelaño.
Épocadelluvia:Junioaseptiembre,causandoinundacionesendistintospuntosdelaciudad.
Mesesmásfríos:Noviembreafebrero,siendoel8deeneroeldíamásfríodelaño.
Á

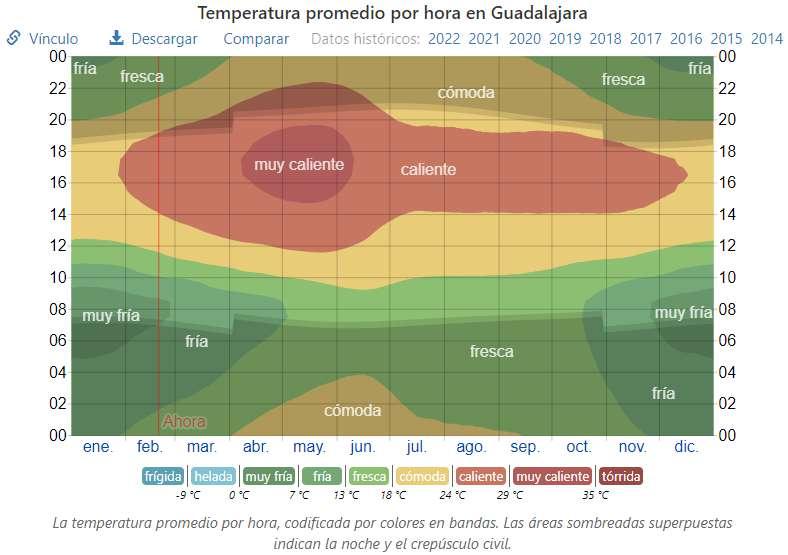

A D E E S T U D I O : M E D I O F Í S I C O N A T U R A L Temperaturas promedio: Máxima:27.7°C Media:19.5°C Mínima:11.5°C

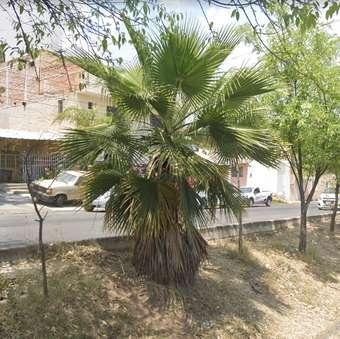

F L O R A Palmera de abanico mexicana Ficus TBenjamina abachín FPinoJlamboyán acaranda
F A U N A CPerrosPolúmbidas ericos GRatones atos
Debido a su topografía y alcantarillado son muy pocas las zonas que han sido afectados o tienen algún riesgo de inundacióndentrodeláreadeestudio. H I D R O L O G Í A Terreno Simbología: Mapa de SIGmetro , edición propia
A D E E S T U D I O
M E D I O F Í S I C O T R A N S F O R M A D O

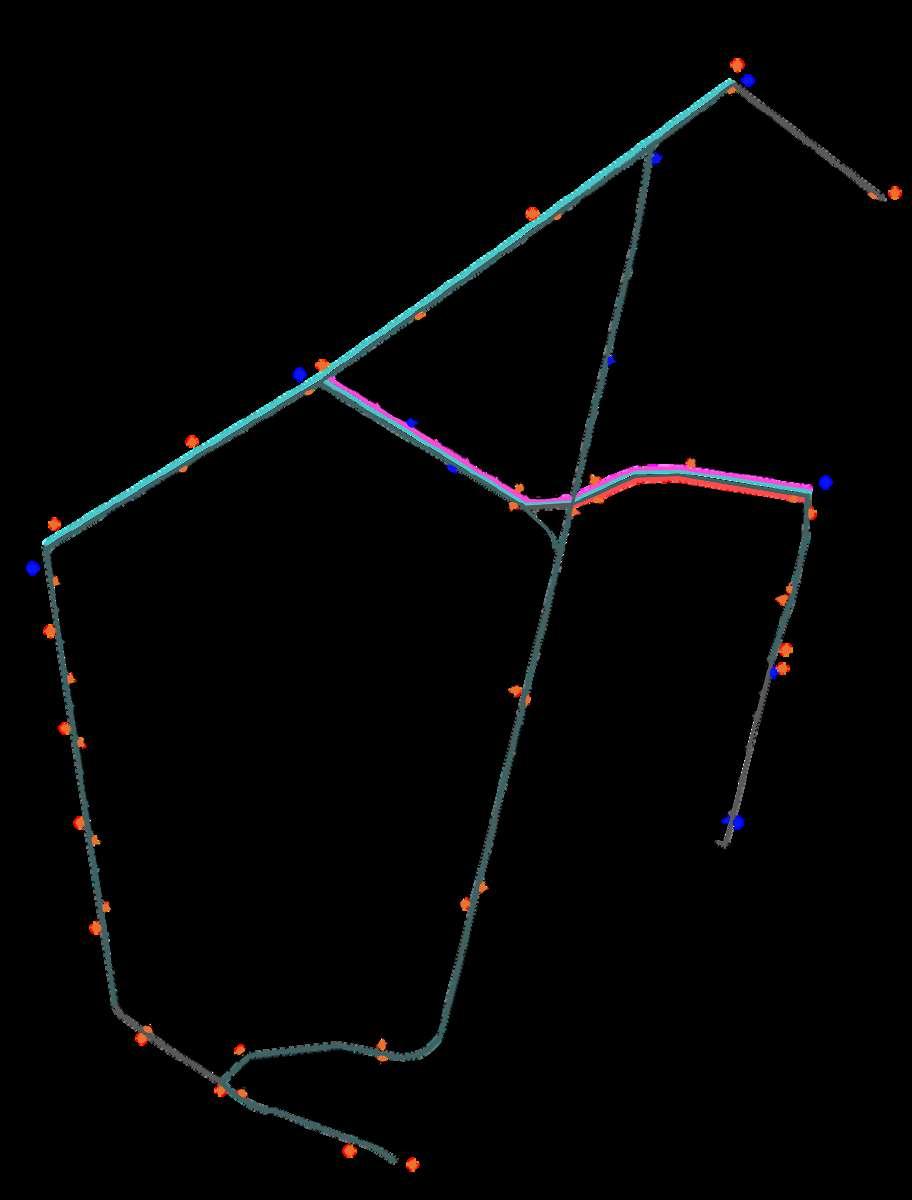

Paradas de una ruta Paradas de dos o más rutas Vialidades de vehículos de carga Propuesta de transporte masivo Ruta alimentadora de macrobus Ruta complementaria Ciclovía

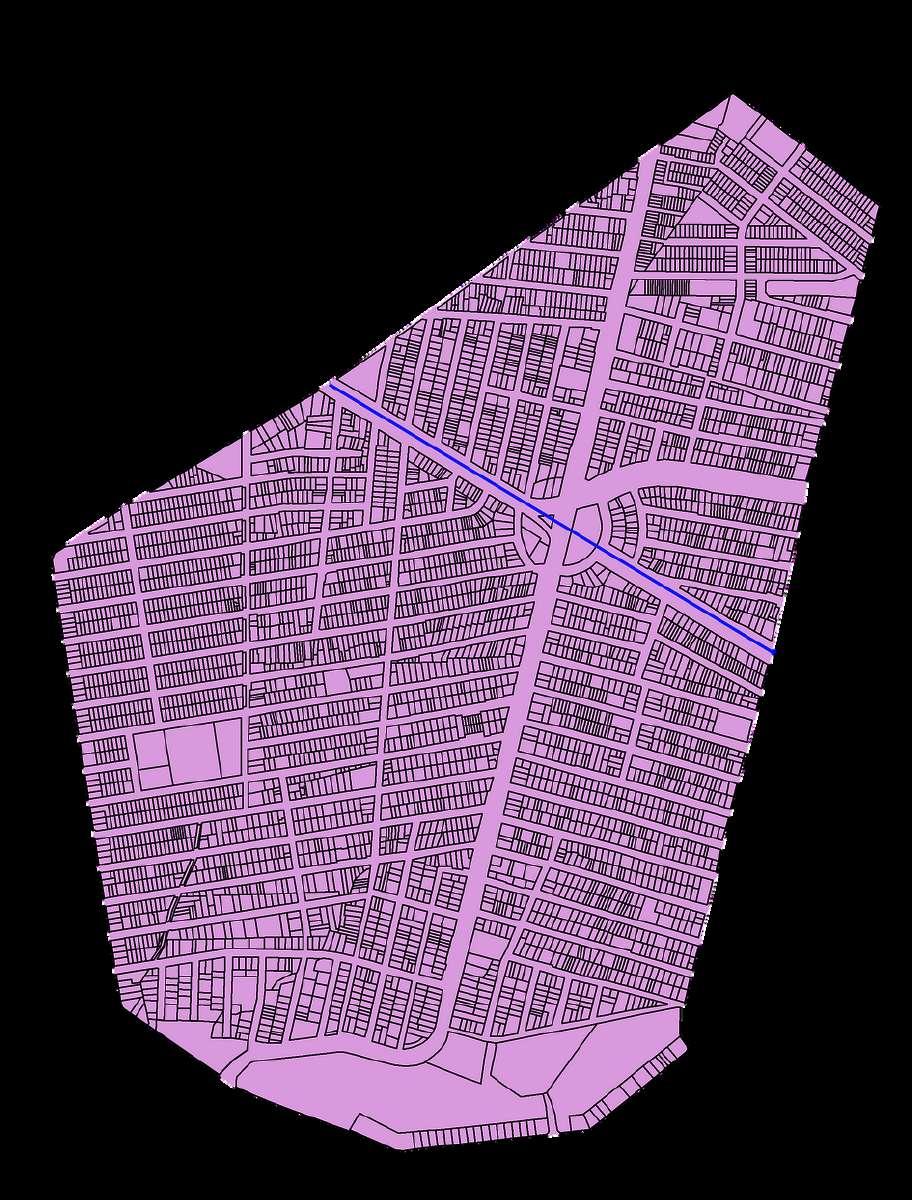

Trazaurbana:Ortogonalsiguiendolatopografíadelsitio.
Sistemas de vialidad y transporte: Variedad de rutas de transporte público (autobus), poca presencia de ciclovías y propuestas de transporte masivo, sobrelasavenidasdeláreadeestudioconprincipalénfasisenAv.Patria.
Simbología: Terreno
Á R
Tráfico:Zonamedianamentetransitadacuentaconmuypoca congestiónvehicular E :

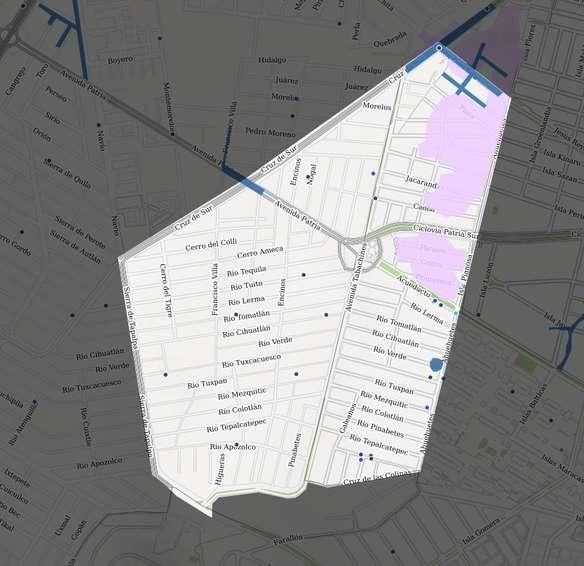

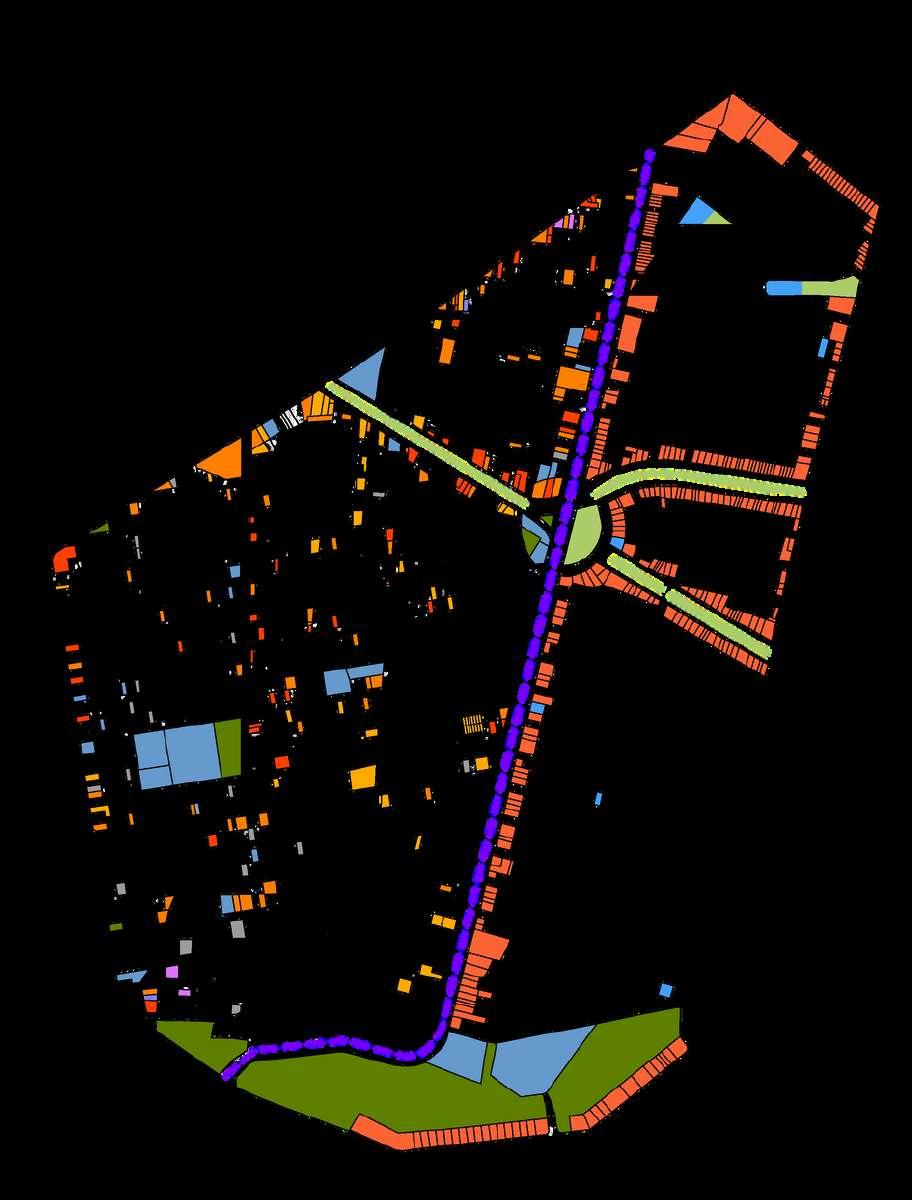

El área de estudio se encuentra justo en el límite Tlaquepaque por lo cual los usos de suelo se normasestablecidasporcadaparte. U S O S D E S U E L O Límite municipal Habitacional Comercio Servicios Mixto Equipamiento urbano Áreas verdes Manufacturas menores Servicios a la industria Baldío Simbología: Zapopan Tlaq uepaq ue Terreno

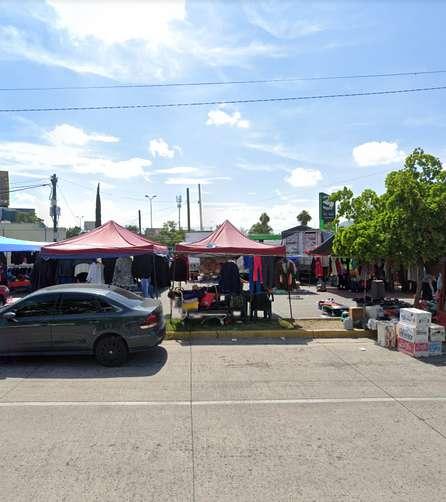

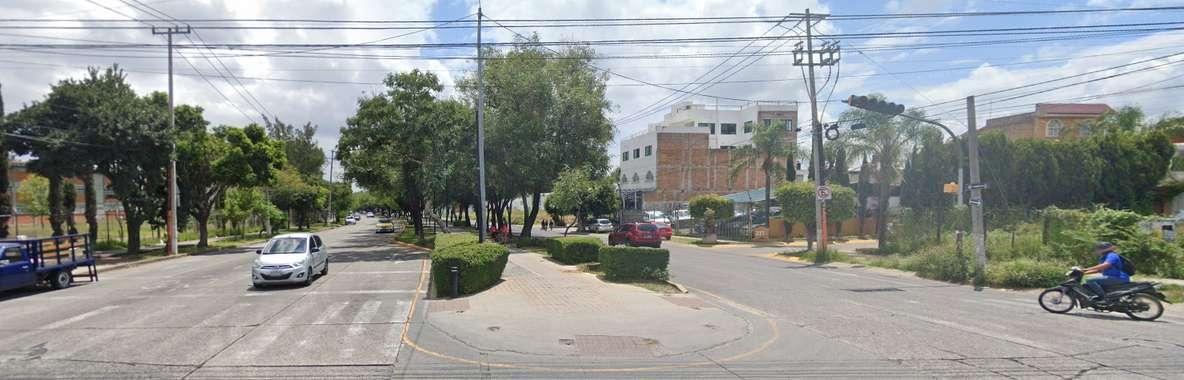

1 Áreas verdes 1 Templos EQUIPAMIENTO URBANO 1 Hospitales 1 Escuelas Skatopista sobre Av . Tabachines : Google imágenes
El área de estudio cuenta con alumbrado públicoycableadoaéreo,asícomounatotal cobertura de la Red de Agua Potable y Drenaje con un Acueducto del SIAPA a lo largodeAv.PatriayAv.Acueducto. I N F R A E S T R U C T U R A U R B A N A Simbología: CoberturadeReddeAguaPotabley DrenajeSIAPA AcueductoAguaPotableSIAPA Terreno
Á R E A D E I N T E R V E N C I Ó N : I N S T R U M E N T O S L E G A L E S A P L I C A B L E S Punto 4: Movilidad Pavimentación, señalización y semaforización, vialidad y transporte. Planes parciales: Tlaquepaque Subdistrito Urbano TLQ-3.1 "El tesoro" Artículo 33: Se identifican y proponen como acciones urbanas para la conservación , mejoramiento y crecimiento , derivadas del Plan Parcial de Desarrollo Urbano , Subdistrito Urbano TLQ 3 . 1 “ El Tesoro ” , agrupadas en programas y subprogramas : Zapopan Distrito Urbano ZPN-6 "Las Aguilas" 4.7.B. Estructura vial: Establecer la jerarquía de las diferentes vialidades que interconectan el conjunto de unidades territoriales urbanas , permitiendo la circulación de las personas y bienes en los centros de población y en el distrito en particular . Propuestas de sección vial Imagen Plan Parcial Zapopan
I M A G E N U R B A N A Predominanconstruccionesdeunoa tresniveles,conunusodesuelomixto ymuypocosenestadodeabandono. Vegetación Señalética/Mobiliariourbano Mercado Corona : Google imágenes Nivelesdeedificación/desocupación Propuestoymantenidoporlosvecinos amaneradeapropiacióndelespacio personalizandoelcamellón. Escasaseñalizaciónymobiliarioen malestado.Vecinosinstalaron bancasamaneradeapropiacióndel espacio.

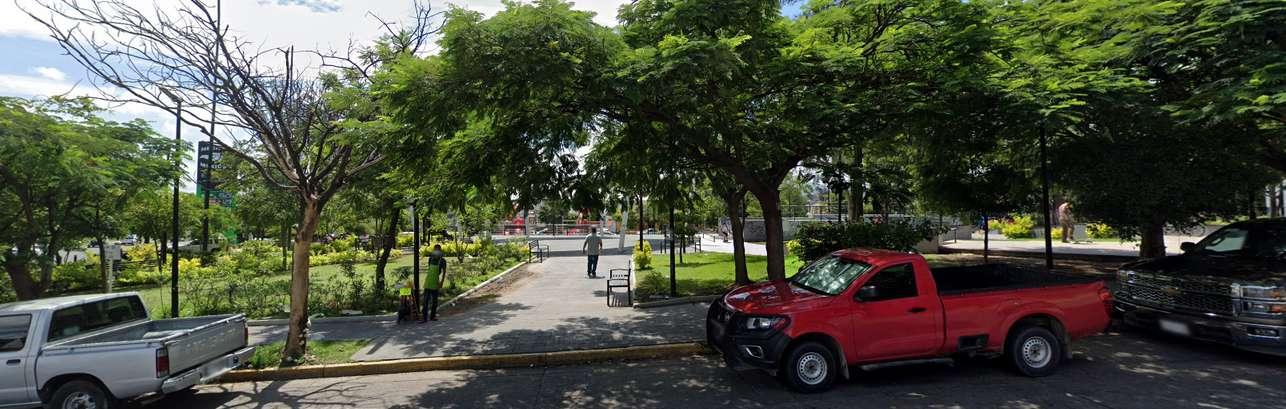

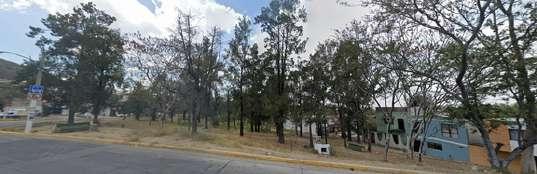

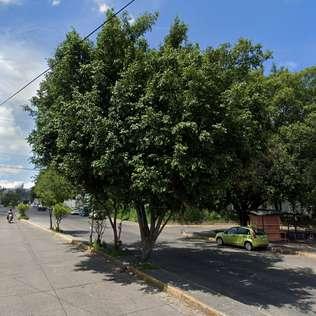

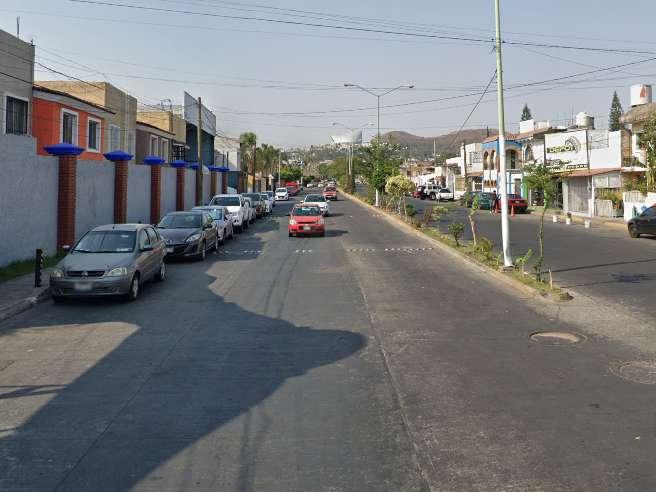

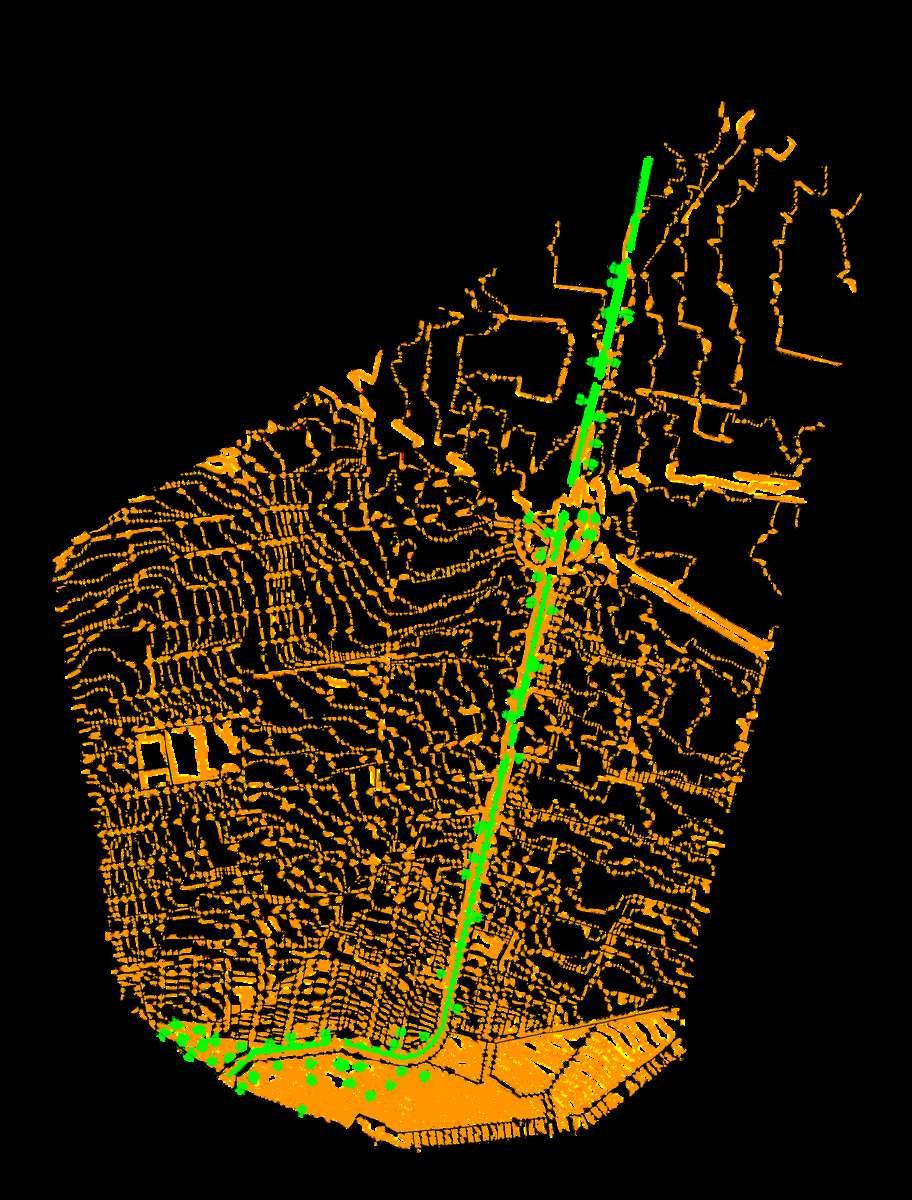

El terreno a intervenir es un corredor vehicular de 1.81 km de largo y un ancho promedio de 30m en las faldas delCerrodelTesoro. Sus camellones están vegetados y su arbolado fue plantado y mantenido por parte de los vecinos proponiendo unaampliavariedaddeflora. T E R R E N O Simbología: Camellónvegetado Topografía(curvasdenivel) Arbolado Terreno
L I N D E R O S P R I N C I P A L E S 4 1 2 3 3:HospitalCroitre 4:ParqueLomaBonita 2:CruceAvTabachinesyAvPatria 1:CentroComercialdeescalabarrial Terreno

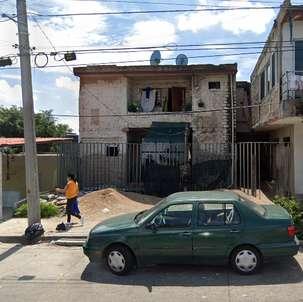

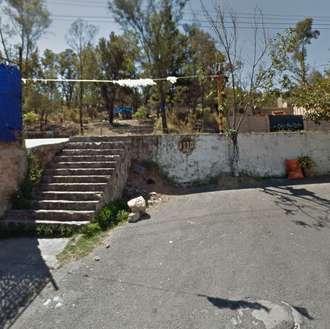

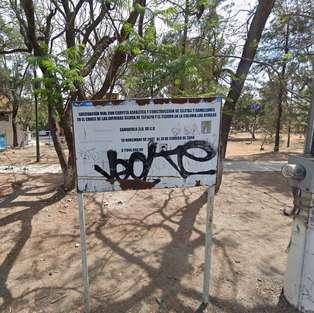

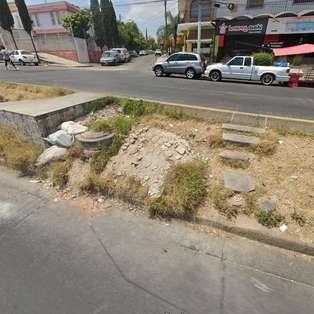

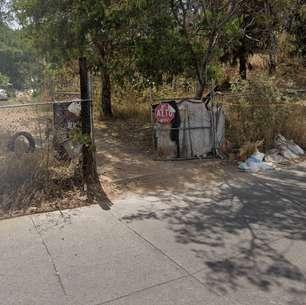

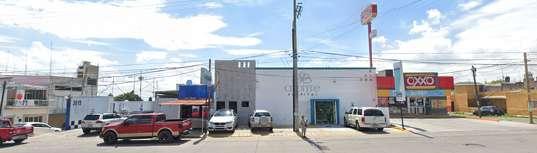

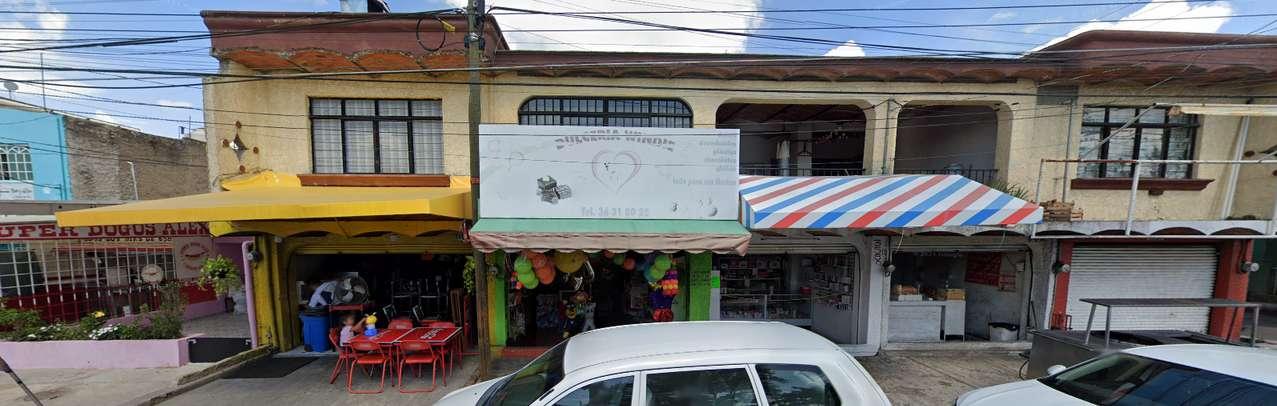

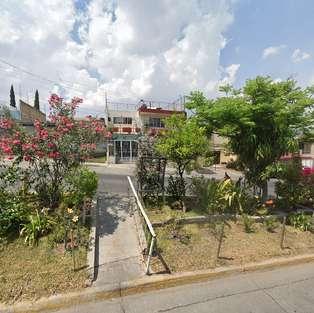

D E G R A D A C I Ó N U R B A N A Infraestructura en mal estado Viviendas en obra Gnegra raffitis en propiedad privada Señalética en mal Festado alta de Ainfraestructura usencia de banquetas
A N Á L I S I S D A F O : Debilidades: AvTabachinesesuncorredor conregistrodeinfluencia delictivamediaaltayqueno serecomiendacircularapie durantelanoche Amenazas: Topografíadellugarpuedeocasionar inundacionesenciertaszonasdel áreaaintervenir. Fortalezas: Tianguis,vegetaciónygraffitiscomo muestradeapropiacióndelavía pública. Parquedebolsilloconskatopistaen constanteusodavidaalcorredor Oportunidades: CiclovíaexistentesobreAvPatria podríacontinuarenAvTabachines. Usodesuelomixtopredominanteenla zonapodríaincrementarlavariedad deusuarios Comercios sobre Av Tabachines : Google imágenes

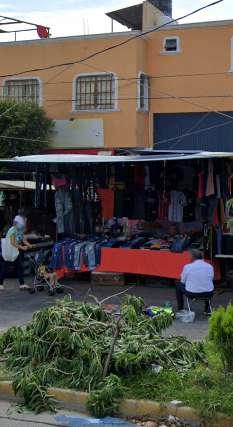

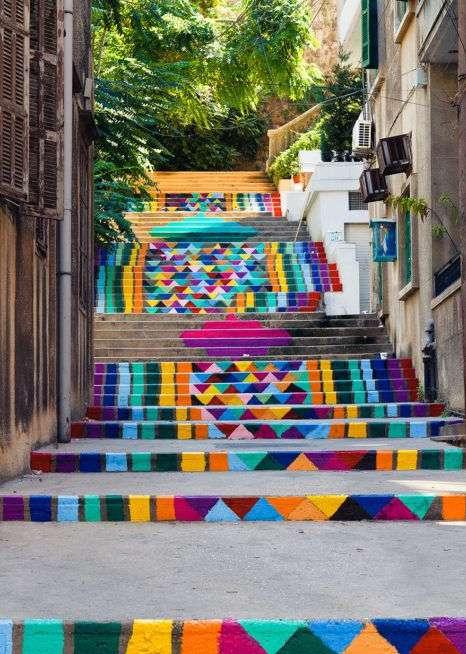

U S U A R I O Y A C T I V I D A D E S Usuario: Los usuarios potenciales para el andador son empleados de los comercios cercanos así como su clientela , de igual manera peatones de Av Tabachines , usuarios de skatopista y Parque Loma Bonita . Descanso Paseo de mascotas Interacción con áreas verdes Intervenciones artísticas / culturales Ejercitación Actividades: Max Barrera en CDMX , Pinterest : https : / / www . pinterest . com . mx / pin / 12666442690433798 /
"YO NO DIVIDO A LA ARQUITECTURA, EL PAISAJE Y LA JARDINERÍA; PARA MÍ SON UNO SOLO." LUIS BARRAGAN Imagen tomada de Canva
Objetivo: Diseñar y reestructurar el corredor vehicular Av. Tabachines por medio de balizamientos, señaléticas y una nueva sección vial que contemple las actividades, tradiciones y elementos de valor sociocultural de la zona para generar un espacio seguro y accesible que priorice al peatón. Maj Landstorm , Guadalajara Chapultepec , Travesías : https : / / www . travesiasdigital . com / destinos / mexico / chapultepec guadalajara y su efervescencia creativa / attachment / guadalajara chapultepec 3 /
C O N C E P T O Accesibilidad Seguridad Naturaleza Espacio

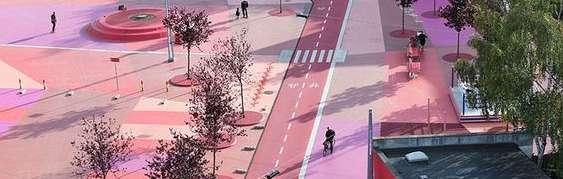

Ciclovía
: Google Imágenes
C O N C E P T O :
El concepto de este corredor vehicular se basa en las necesidades y actual estado de la zona , a partir de las cuales se busca generar un espacio accesible para el peatón y otros medios de transporte alternativos , así como fomentar un espacio de seguridad y equilibrio entre el área construida y la naturaleza. Av Imagen
Patria ,

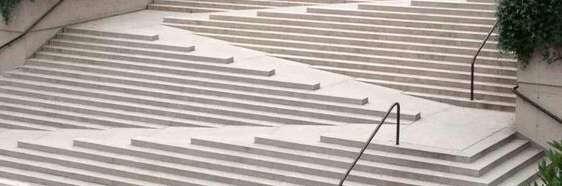

A C C E S I B I L I D A D C o n c e p t o Diseñar un espacio que propicie los siguientes puntos : Interacción Confianza Tranquilidad Tejido social Integración Versatilidad Imagen tomada de Pinterest

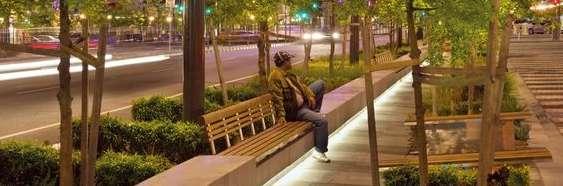

S E G U R I D A D C o n c e p t o Diseñar un espacio que propicie los siguientes puntos : Visibilidad Limpieza Confort Protección Libertad Iluminación Imagen tomada de Pinterest
N A T U R A L E Z A C o n c e p t o Diseñar un espacio que propicie los siguientes puntos : Áreas verdes Descanso Limpieza Frescura Seres vivos Libertad Imagen tomada de Pinterest

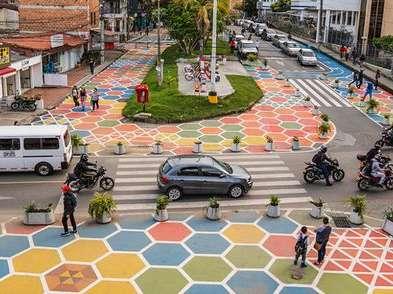

L I N E A S E S T R A T É G I C A S D E A C C I Ó N Balizamiento de calles . Pavimentación de calles . Implementación de señalética . Reforestación de la zona . Replanteamiento de sección vial . Intervenciones artístico / culturales sobre corredor . Imagen tomada de Pinterest S E N S A C I O N E S E S P A C I A L E S Calidez Tranquilidad Desconecte Relajación Diversión Descanso Asombro Seguridad Frescura Curiosidad Libertad Identidad

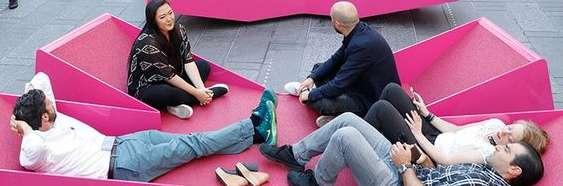

Imagen tomada de Pinterest C R I T E R I O S D E D I S E Ñ O Confianza y Tranquilidad Materiales expuestos Visibilidad Predominantemente flora con copa alta . Descanso Aprovechamiento de desniveles y topografía para implementar áreas para acostarse . Limpieza Implementación de botes de basura públicos Protección e iluminación Bolardos con iluminación integrada . Interacción Vialidades para distintos medios de transporte . Tejido social Espacios para mercados efímeros y tianguis .
P R O G R M A A R Q U I T E C T Ó N I C O

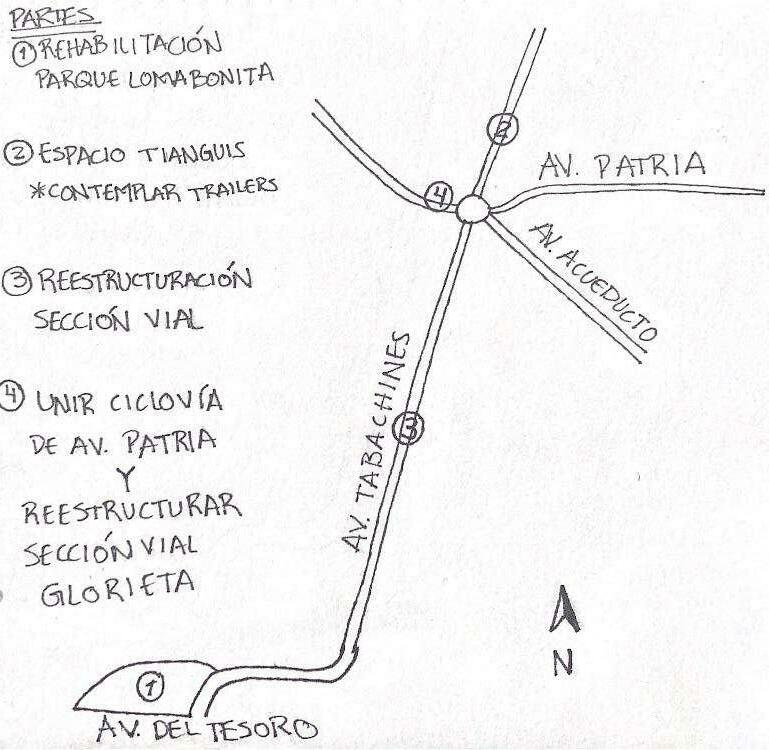

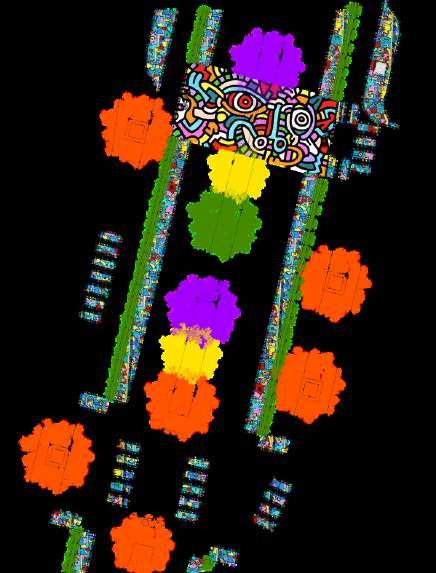

Z O N I F I C A C I Ó N / P A R T I D O S / B O C E T O S

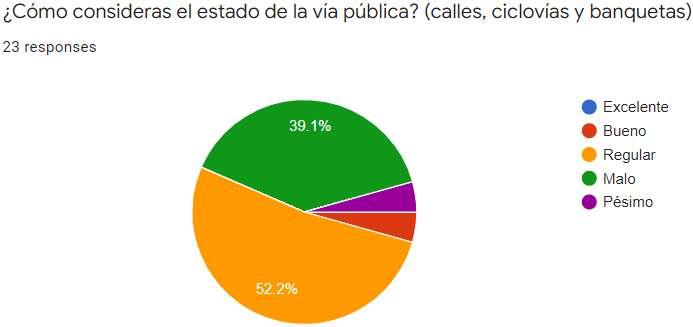

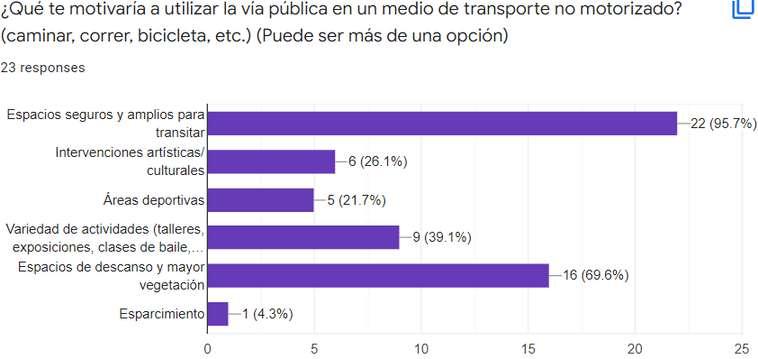

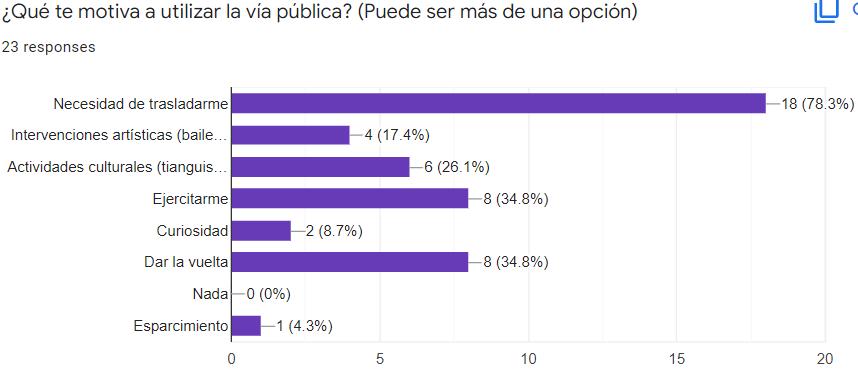

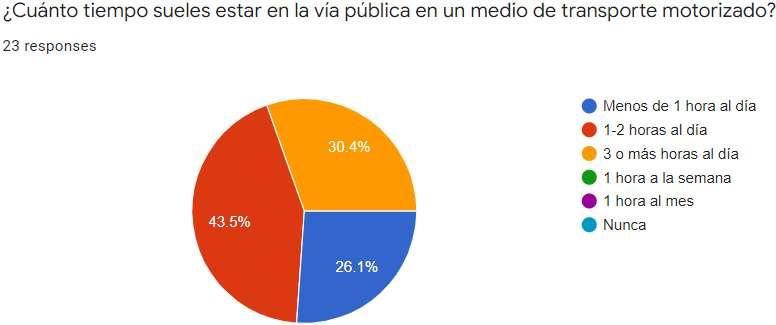

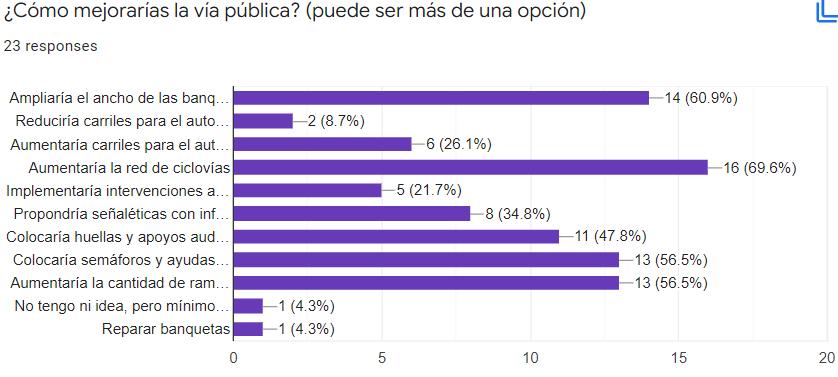

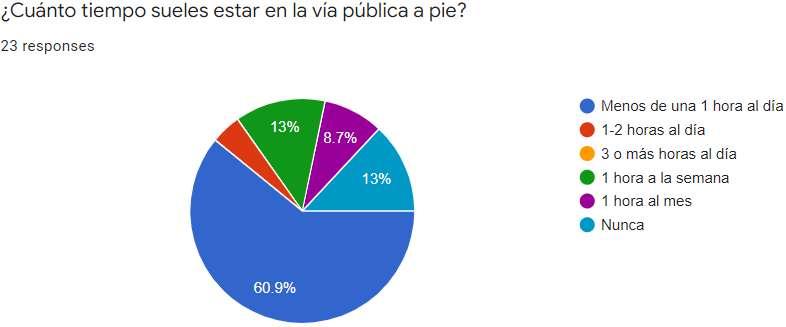

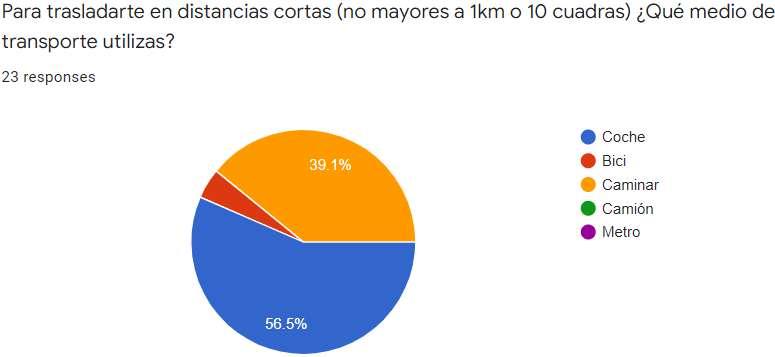

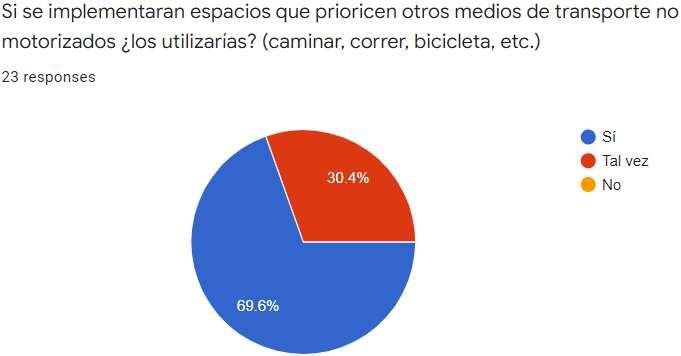

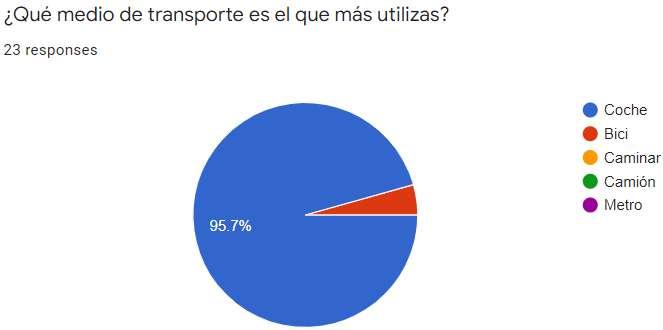

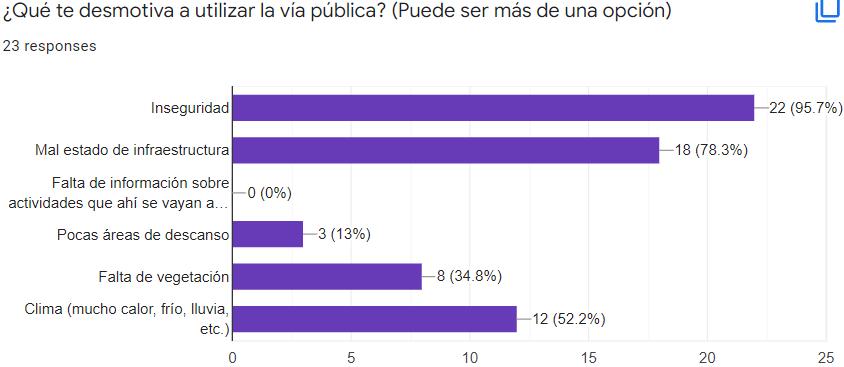

E J E R C I C I O D E S O C I A L I Z A C I Ó N Se realizó una encuesta en línea con ayuda de la plataforma Google forms con respecto a la vida en la vía pública a lo que se obtuvieron los siguientes resultados :
E D U A R D O A L O N S O L Ó P E Z O R N E L A S U S U A R I O C O N S T A N T E A V T A B A C H I N E S
Se entrevistó a un residente de Av Tabachines que transita dicho corredor a diario tanto en coche como a pie , esta conversación se enfocó en su percepción con respecto al corredor vehicular a lo que destaca que : Considera favorable la presencia del tianguis ya que facilita muchas compras , sin embargo , genera mucha basura y bloque la circulación , siendo una problemática para la zona y también comenta que es latente el problema de inseguridad ya que han ocurrido asaltos incluso afuera de su casa , por lo cual propone aumentar la frecuencia policiaca y alumbrado público para erradicar dicha situación , así como educar a la gente para conservar limpia y segura la vía pública . Comercios sobre Av Tabachines : Google imágenes Tianguis sobre Av . Tabachines : Google imágenes
E n t r e v i s t a

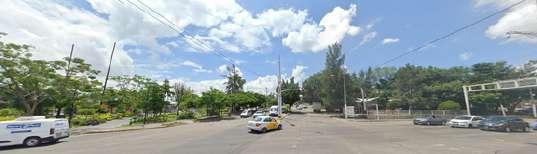

A S P E C T O S G R Á F I C O S Imagen : Google maps

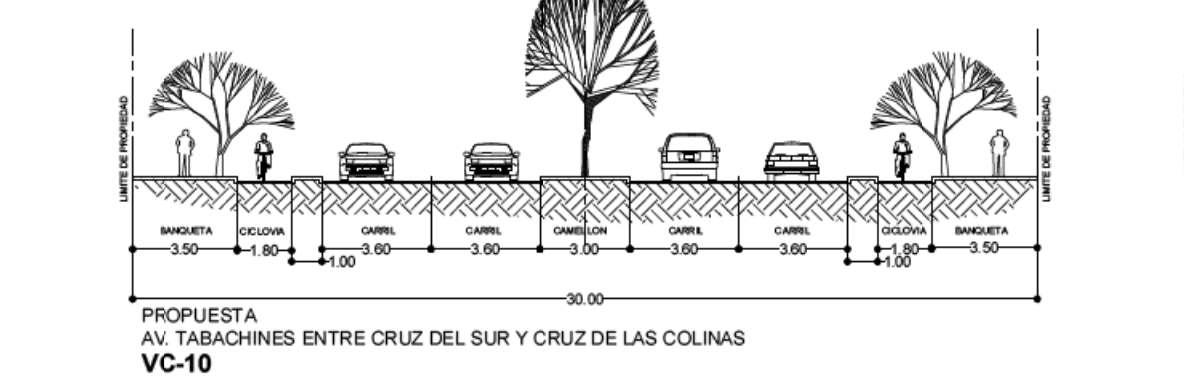

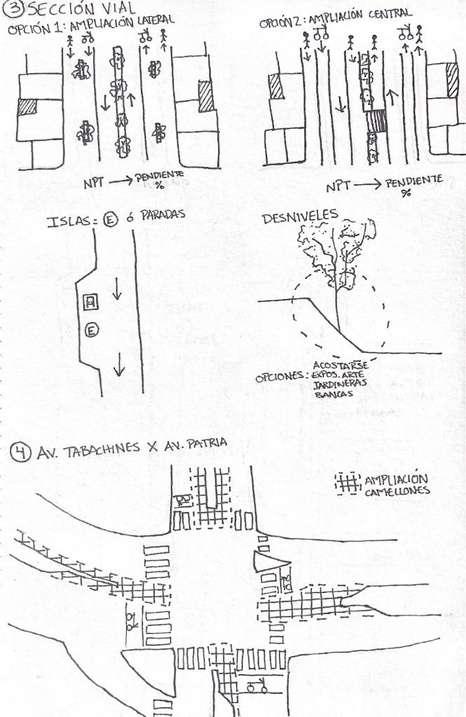

S E C C I Ó N V I A L A N D A D O R T I P O 1
S E C C I Ó N V I A L A N D A D O R T I P O 2
S E C C I Ó N V I A L A N D A D O R T I P O 3

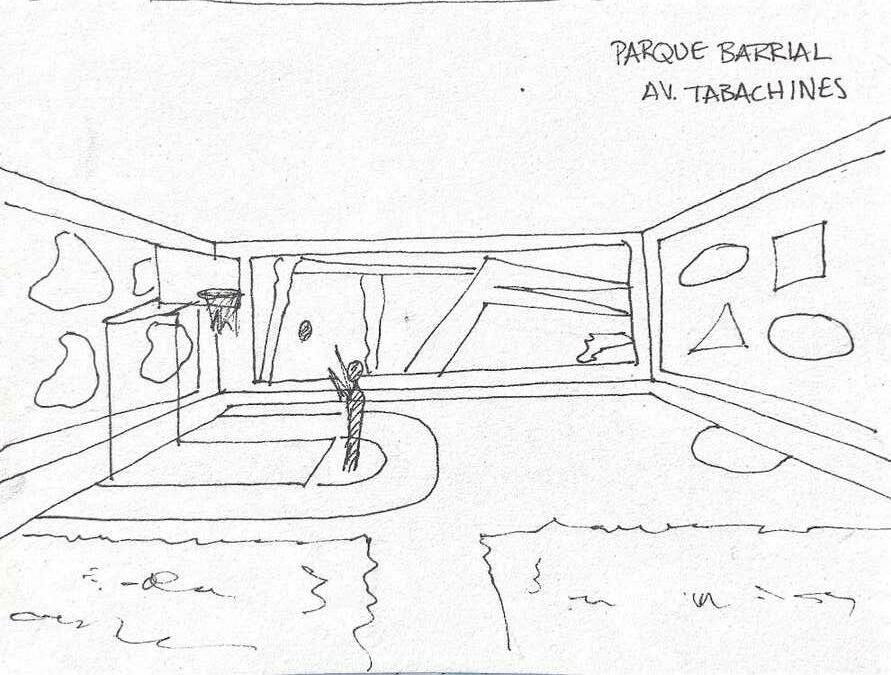

P A R Q U E B A R R I A L A V . T A B A C H I N E S
C R U C E A V . T A B A C H I N E S Y A V . P A T R I A

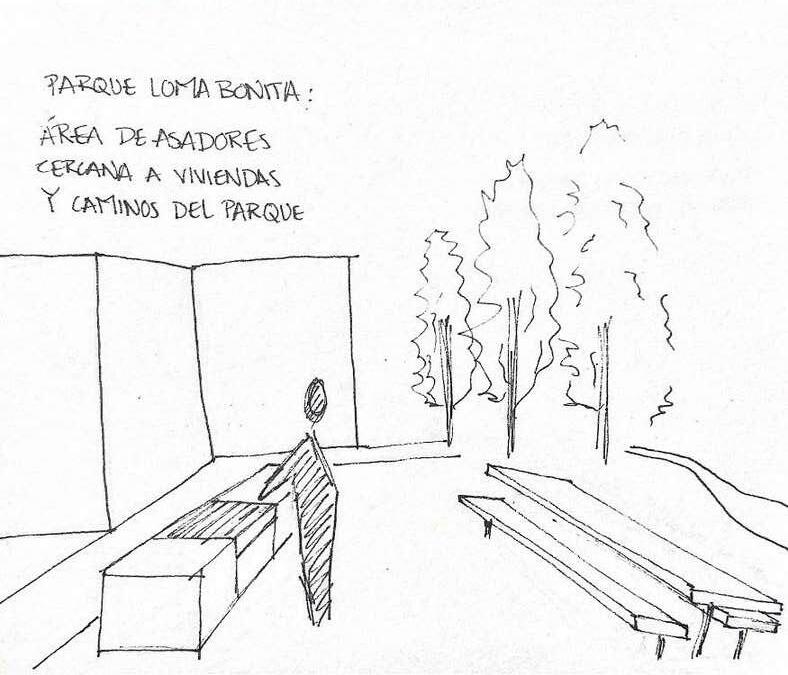

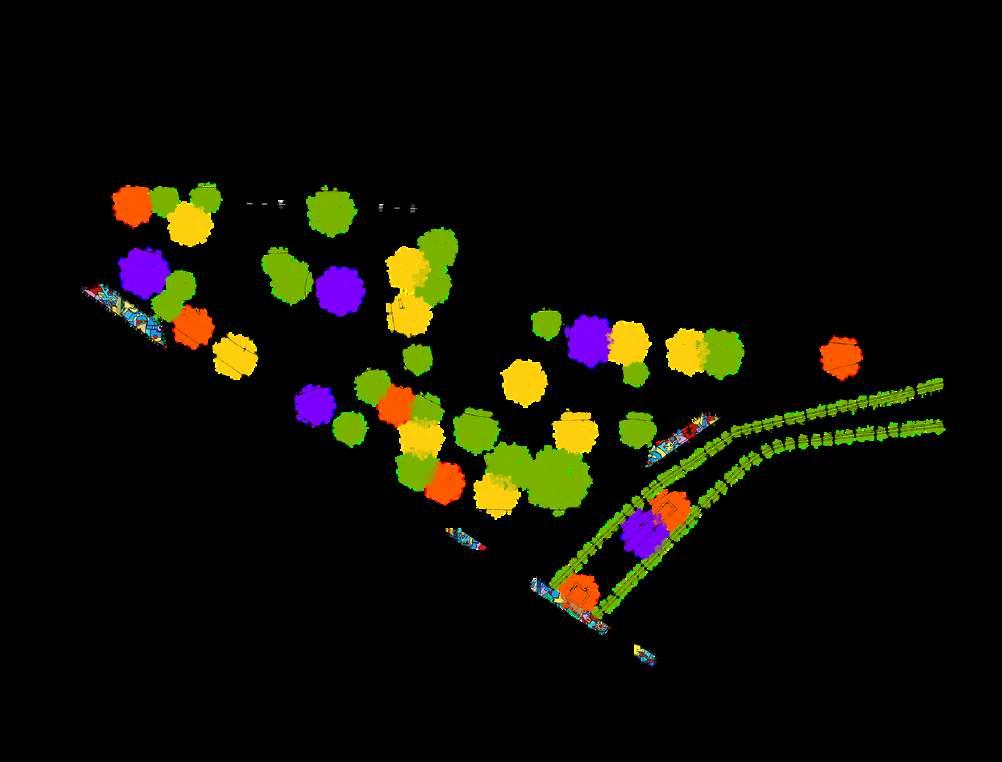

P A R Q U E L O M A B O N I T A

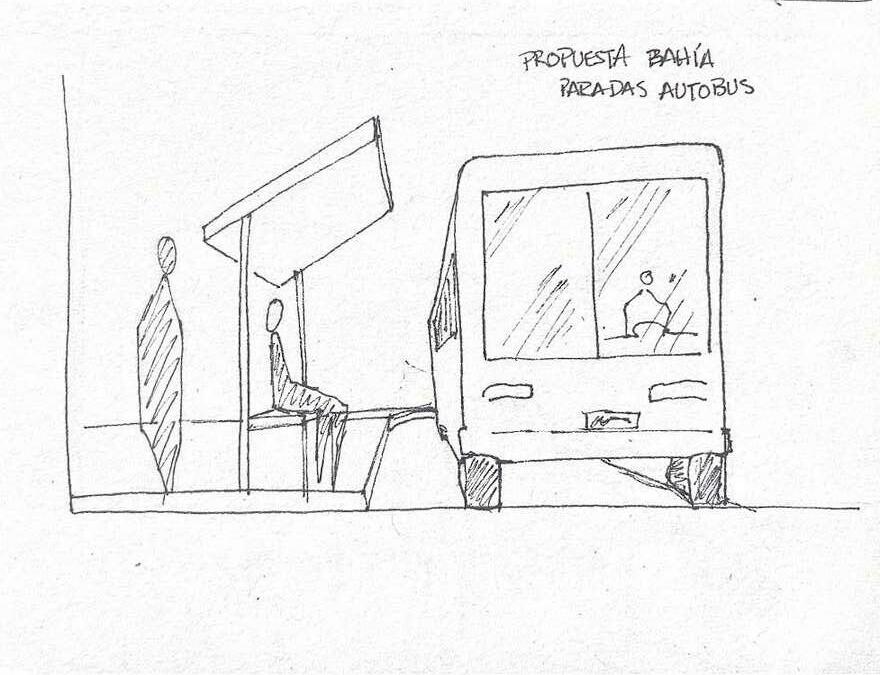

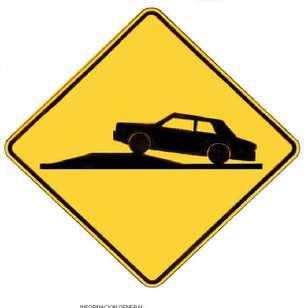

D E T A L L E S C O N S T R U C T I V O S Paradas de Rautobus eductores de Cvelocidad ruces peatonales CEstacionamientoViclovía elocidad permitida Señalética

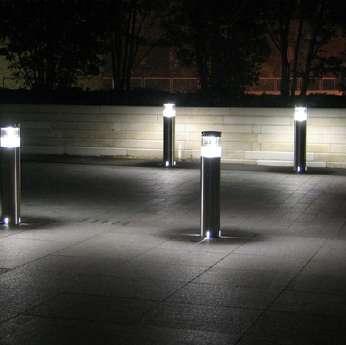

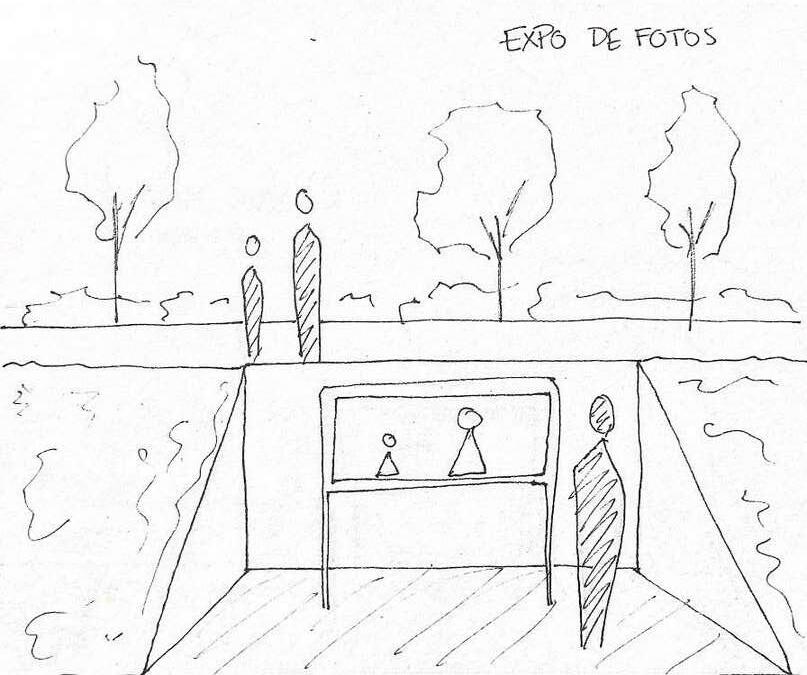

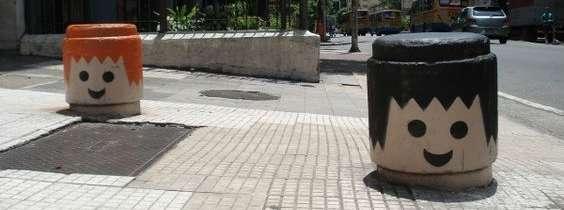

Expo de Bfotos otes de Bbasura ancas Baldosas Bpodotáctiles olardos con Rluz ampas Mobiliario Infraestructura

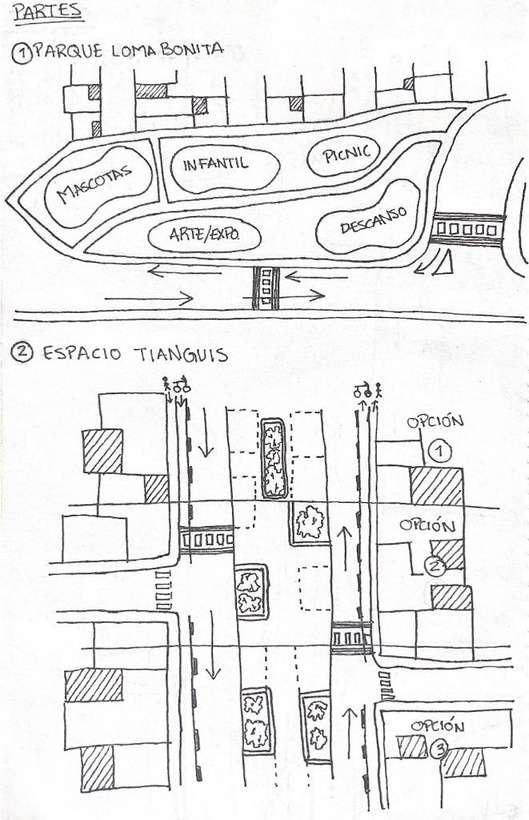

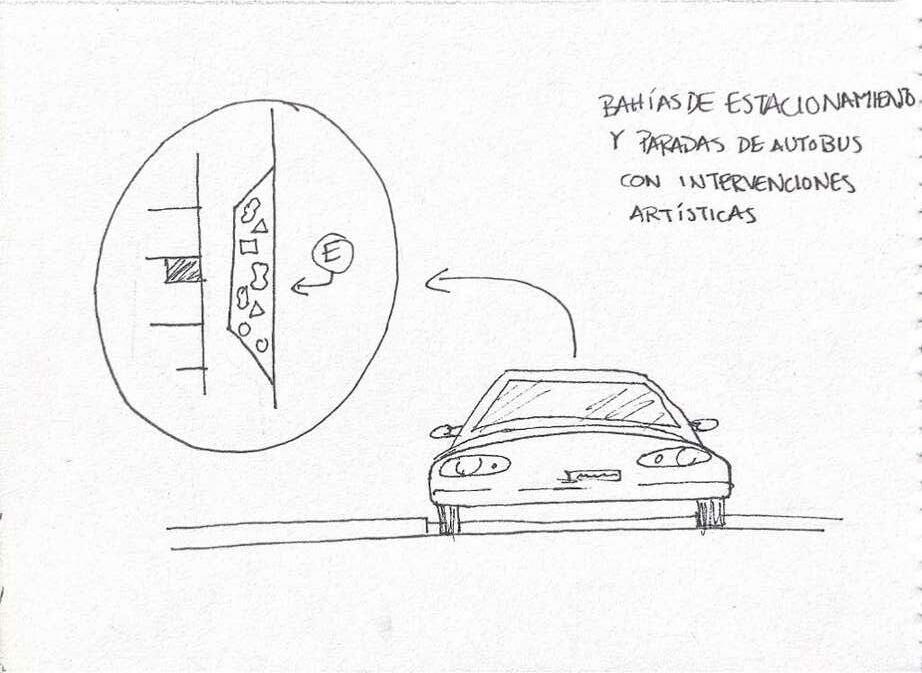

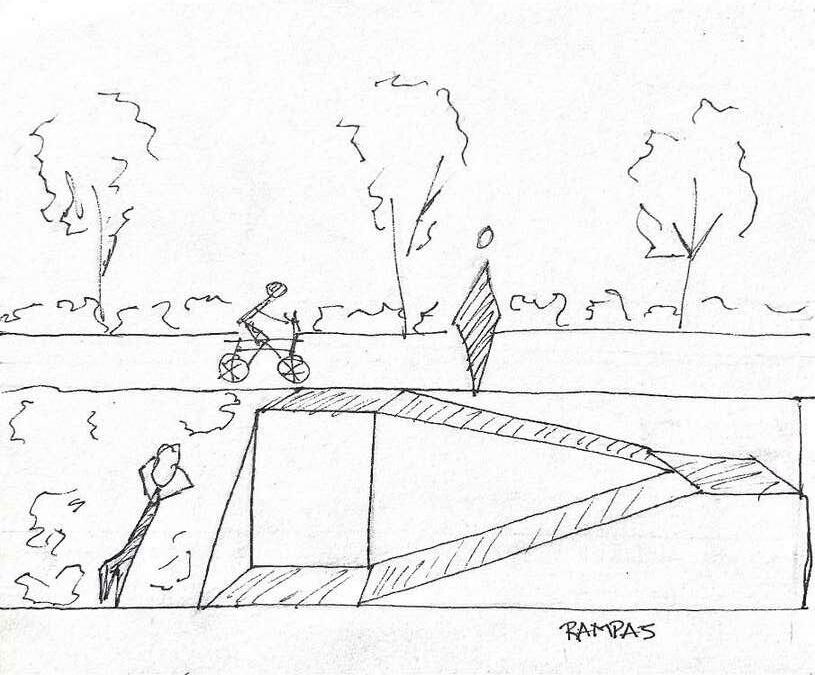

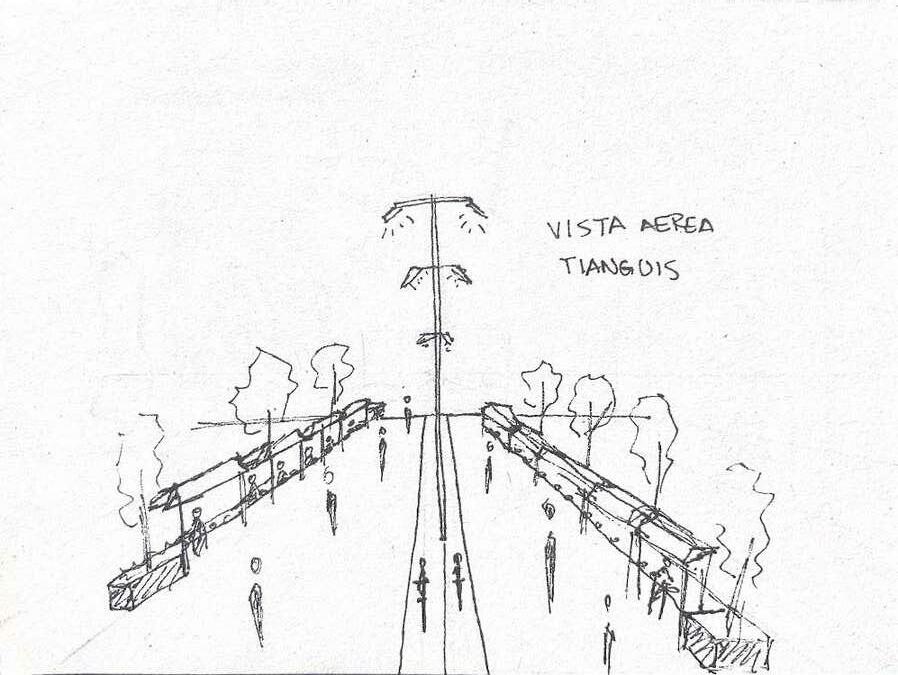

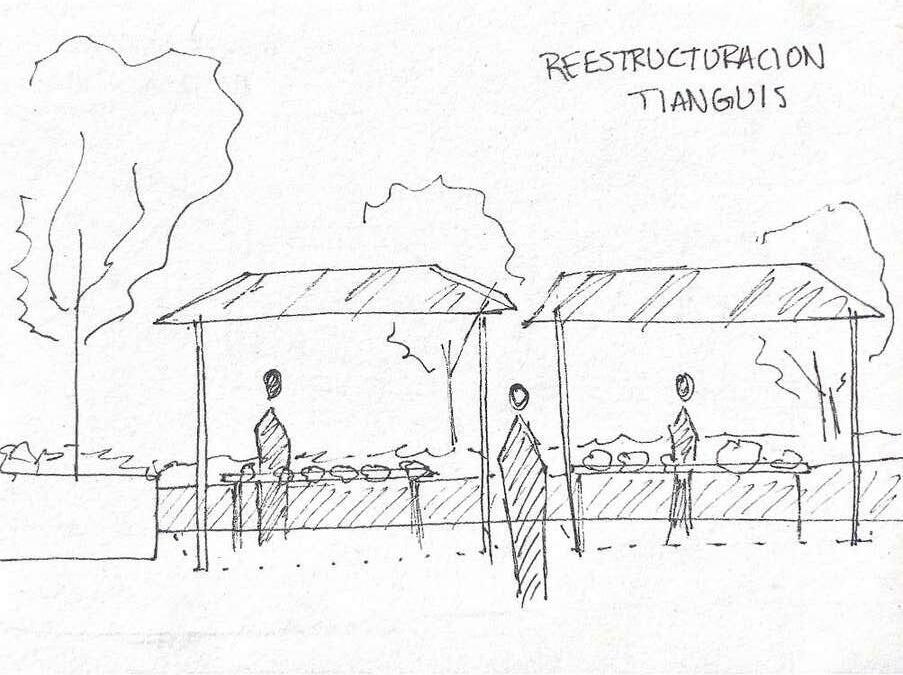

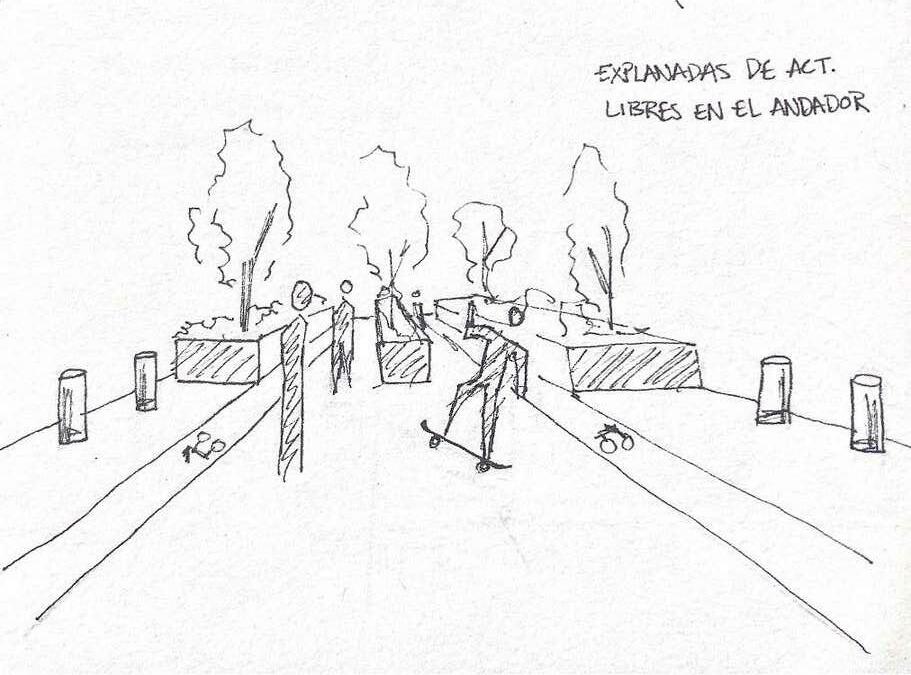

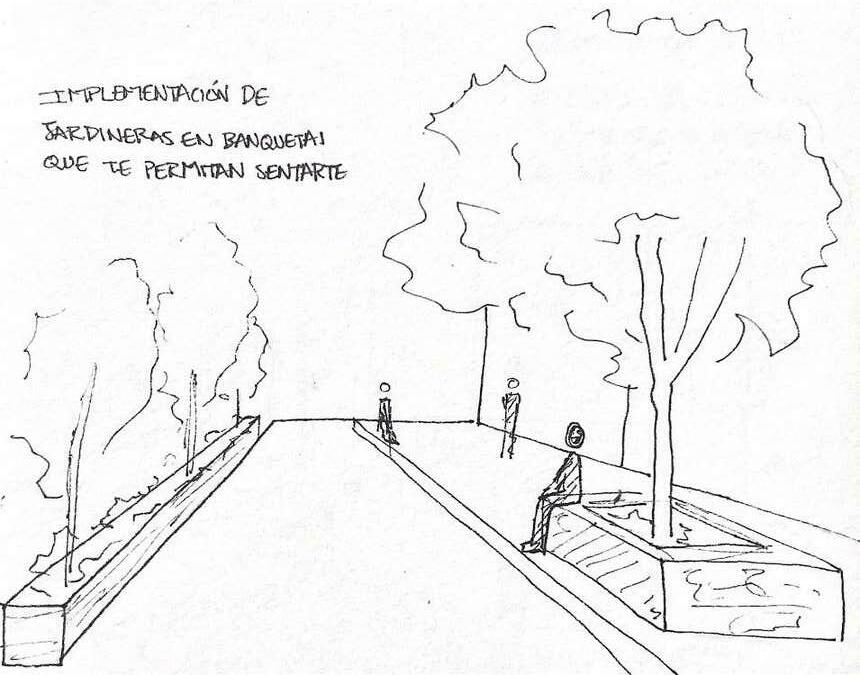

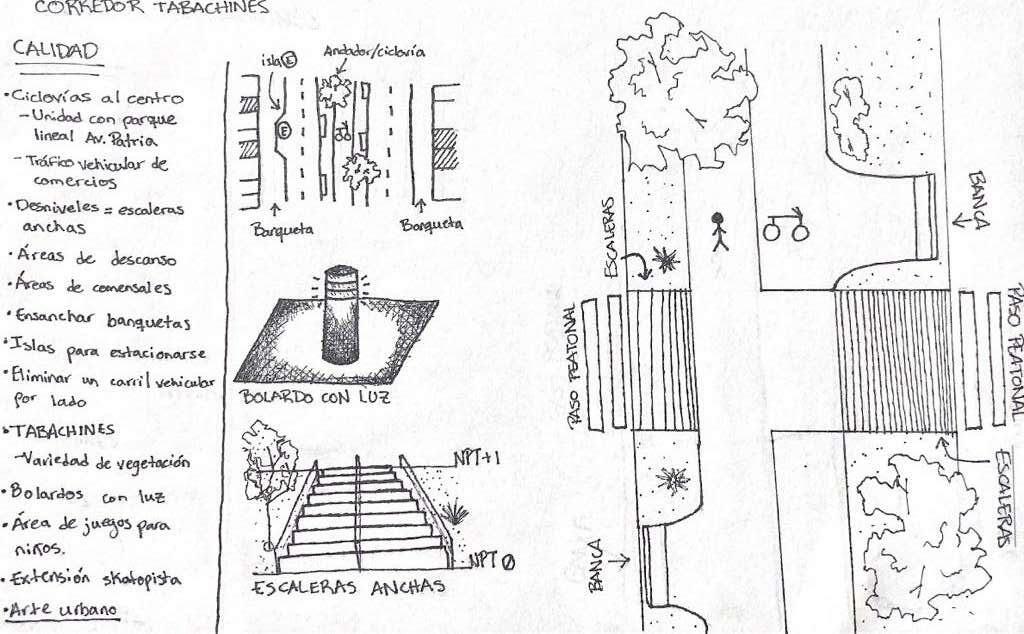

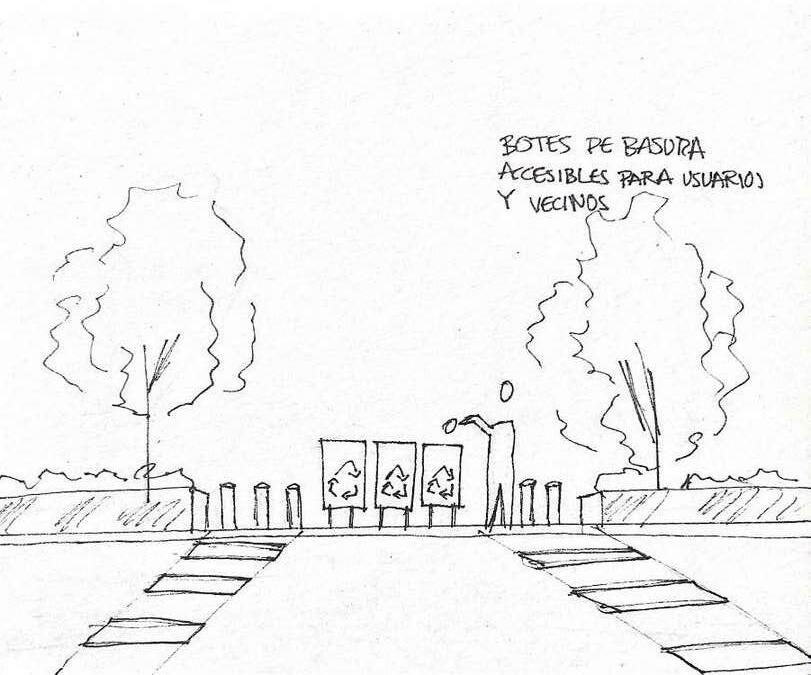

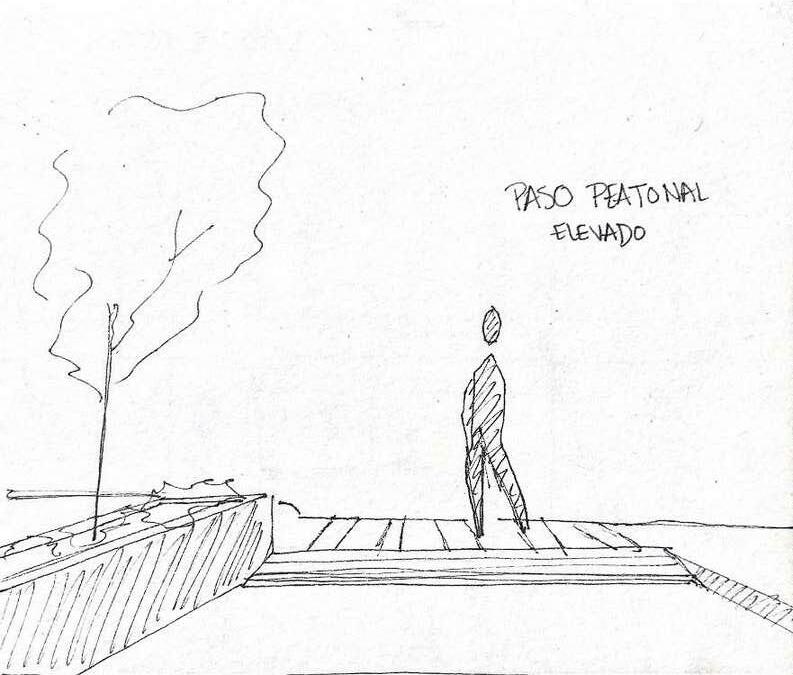

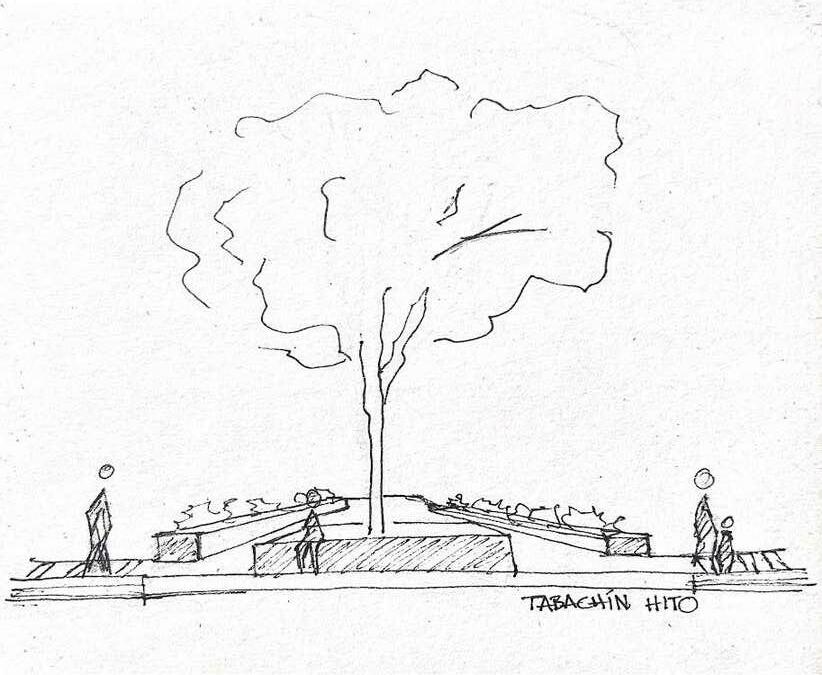

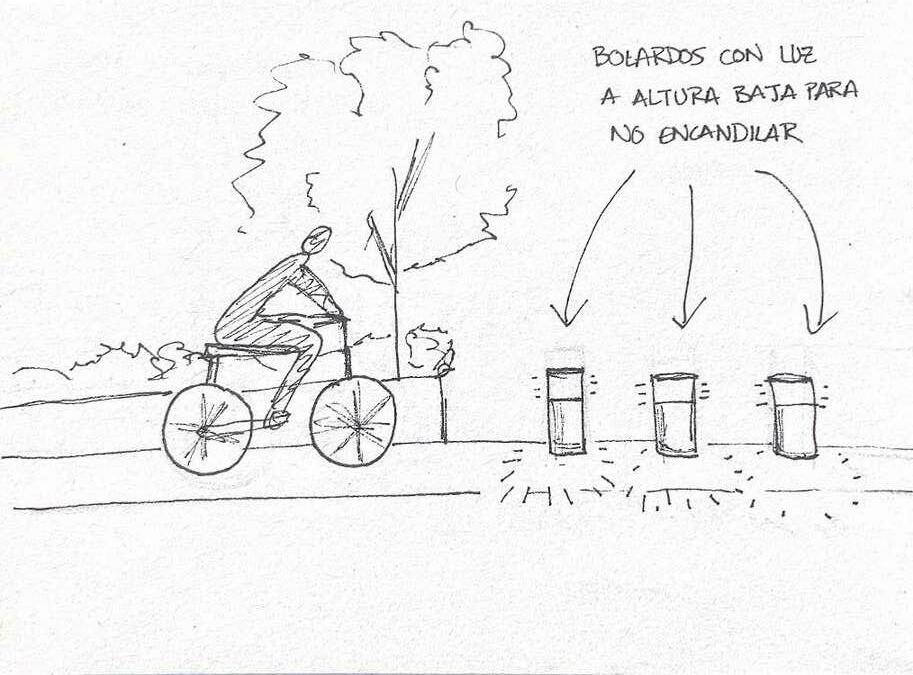

C R O Q U I S

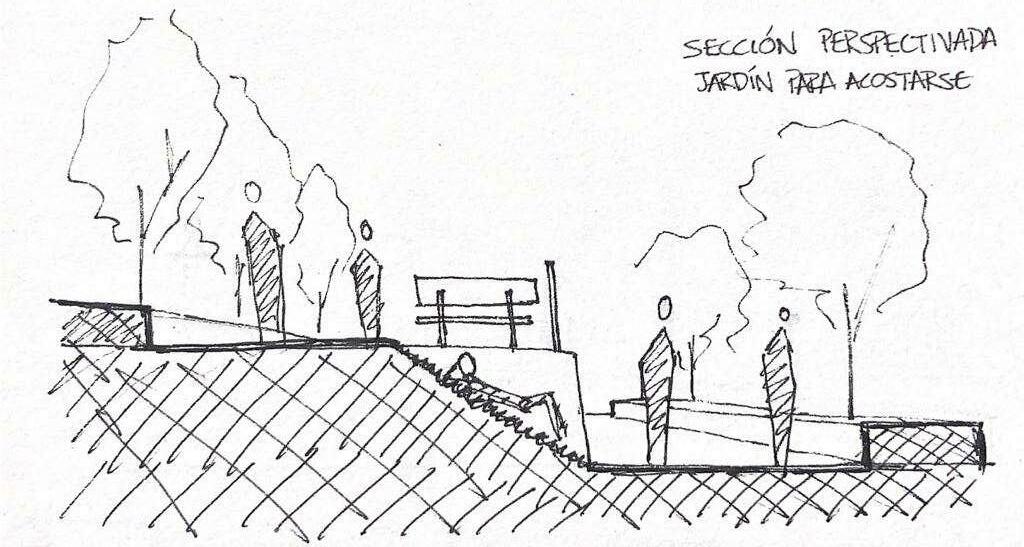

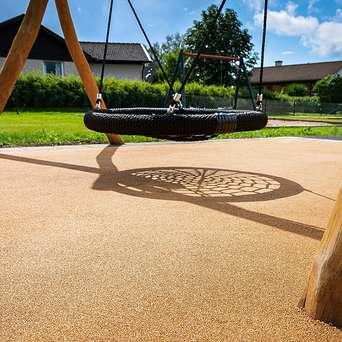

M A T E R I A L E S Madera y concreto (jardineras/bancas) Adoquín (Andador) Mosaico de baldosas de pasta (áreas descanso) Concreto con intervención de arte Piso de corcho (juegos infantiles en parques)
.
Aplanado y nivelación de terreno en puntos estratégicos como lo son las áreas de descanso y rampas, se procederá a colocar un acabado distinto de piso dependiendo el uso de la zona: Concreto con intervención de arte-Ciclovías, elementos verticales y áreas libres, Adoquín Andador (General), Mosaico de baldosas de pasta Áreas de descanso y Piso de corcho Juegos infantiles de los parques aledaños El espacio estará delimitado por una jardinera continua de concreto y madera haciendo la función de banca al mismo tiempo Los sistemas constructivos del parque consisten en: S I S T E M A S C O N S T
R U C T I V O S Imagen tomada de Pinterest
.

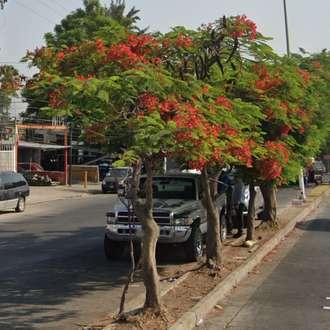

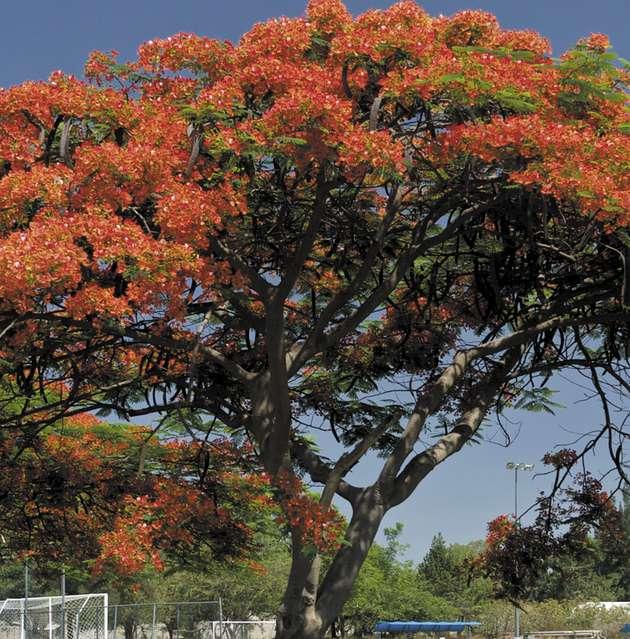

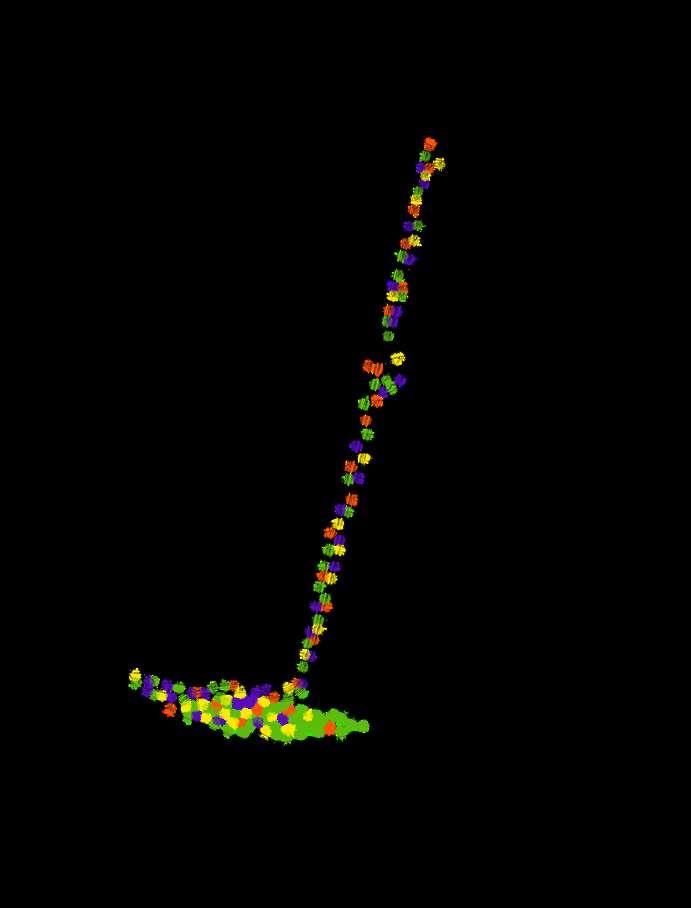

T A B A C H Í N Imagen tomada de Pinterest Nombre científico: Delonix Regia Clima: Tropical. Suelo: Varios suelos orgánicos, resiste sequía. Forma: Redonda, dispersa. Tronco diám. 1.30 del piso: 10 años: .25 mts., 20 años: .40 mts., máxima:.85 mts. Altura: 10 años: 6 mts. 20 años: 9 mts. Máxima: 11 mts. Copa diámetro: 10 años: 6 mts. 20 años: 8 mts. Máxima: 10 mts. Follaje: Caducifolio. Tipo de follaje, crecimiento: Mediano, mediano. Floración y fruto: Flores en racimos rojas anaranjado, fruto vaina. Respuesta a la poda: Mediano. Separación: 10 mts. Propagación: Por semilla. Longevidad: 80 años. Tolerancia al smog: Mediana.

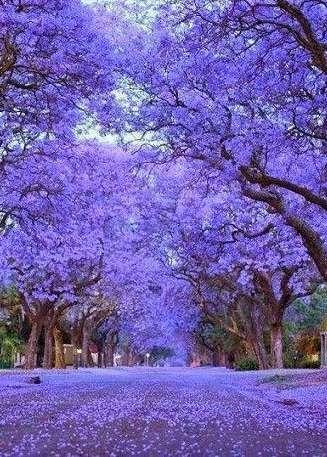

J A C A R A N D A Imagen tomada de Pinterest Nombre científico: Jacaranda Mimosifolia Clima: Tropical, no tolera heladas. Suelo: Profundos, ricos en materia orgánica, lo afectan sales. Forma: Extendida, semiesférica. Tronco diám. 1.30 del piso: 10 años: .30 mts., 20 años: .40 mts., máxima: .70 mts. Altura: 10 años: 6 mts. 20 años: 10 mts. Máxima: 12 mts. Copa diámetro: 10 años: 5 mts. 20 años: 8 mts. Máxima: 10 mts. Follaje: Caducifolio. Tipo de follaje, crecimiento: Mediano, rápido. Floración y fruto: Flor lila en primavera, fruto cápsula leñosa, planas. Respuesta a la poda: Mediano. Separación: 10 mts. Propagación: Por semilla. Longevidad: 80 años. Tolerancia al smog: Mediana.
L L U V I A D E O R O Imagen tomada de Pinterest Nombre científico: Laburnum anagyroides Clima: Tropical, no tolera bajas temperaturas por mucho tiempo. Suelo: Se adapta gran variedad de texturas, siendo mejor ligeras. Forma: Irregular. Tronco diám. 1.30 del piso: 10 años: .8 mts., 20 años: .10 mts., máxima: .15 mts. Altura: 10 años: 5 mts. 20 años: 6 mts. Máxima: 7 mts. Copa diámetro: 10 años: 2.50 mts. 20 años: 3 mts. Máxima: 4.50 mts. Follaje: Caducifolio. Tipo de follaje, crecimiento: Mediano, rápido. Floración y fruto: Color amarillo primavera, fruto vaina larga. Respuesta a la poda: No requiere. Separación: 4.50 mts. Propagación: Por semilla. Longevidad: 40 años. Tolerancia al smog: Mediana.
N A R A N J O C H I N O Imagen tomada de Pinterest Nombre científico: Citrus Sinensis Clima: Templado, no tolera bajas temperaturas por mucho tiempo. Suelo: Suelos profundos bien drenados, con PH de 5 7. Forma: Esférica. Tronco diám. 1.30 del piso: Hasta los .25 mts. Altura: Logra los 4 mts. Copa diámetro: 3.50 mts. Follaje: Perenifolio. Tipo de follaje, crecimiento: Denso, lento. Floración y fruto: Flores solitarias o racimos, fruto globoso u oval. 9 cms. Respuesta a la poda: Buena. Separación: 3.50 mts. Propagación: Por semilla, injerto. Longevidad: 70 años. Tolerancia al smog: Buena.
www.
Premio
Social: Además del posible aumento de clientela en los comercios se verá reflejado un mejoramiento en la seguridad y limpieza de la zona al tener espacios para realizar distintas actividades con buena iluminación. Ambiental: Generaría un aumento importante en las áreas verdes del corredor casi en un 300%. Programa de mantenimiento cotidiano: Este proyecto requiere de poco mantenimiento basado en barrer el corredor, recoger el contenido de los botes de basura y en cada intervención artística llevar a cabo lo necesario. Interacción con otras disciplinas: Generar un aumento de clientes en los comercios aledaños, variedad de ejercitación a lo largo del corredor, descanso en áreas verdes y mayor identidad cultural (intervenciones artísticas y tianguis). Mies van der Rohe, Arquine : :// pinterest com mx 49680402132
.
https
Económica: Este proyecto será un beneficio a largo plazo debido a que puede recuperar la inversión aumentando la clientela de los comercios de la zona (usuarios del corredor).
.
F A C T I B I L I D A D
279960/
/pin/

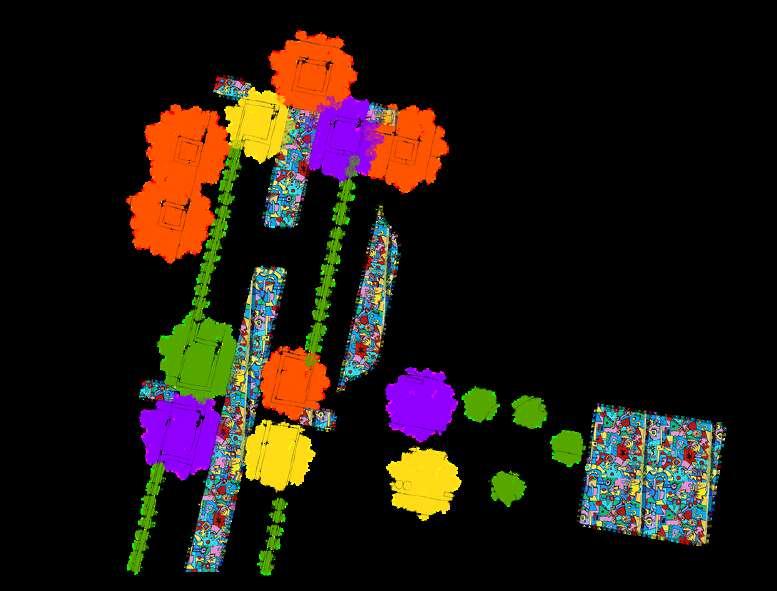

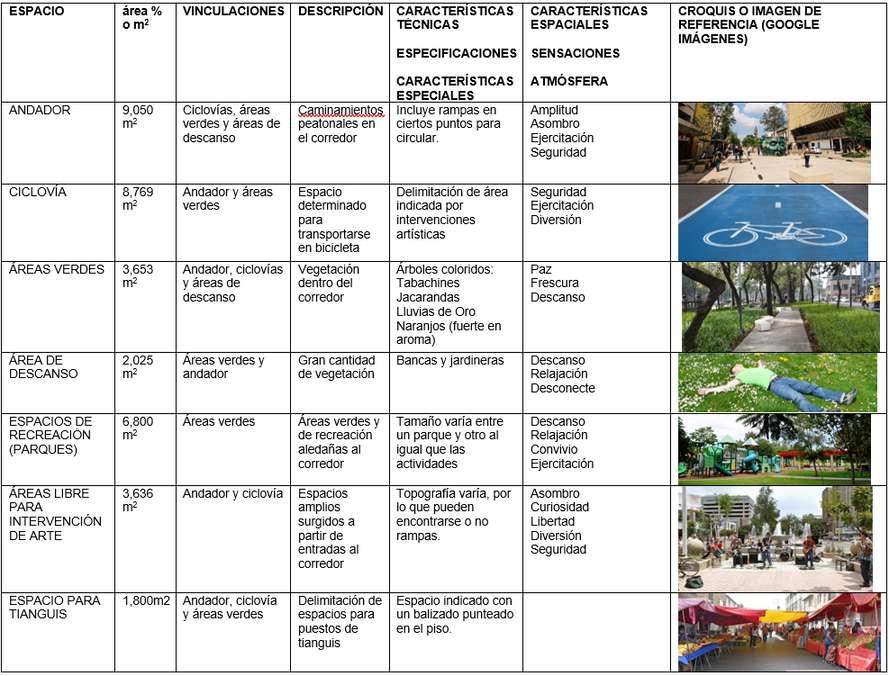

Andador Ciclovía ÁreasverdesÁreasde descanso Parques Arte Tianguis 10,000 7,500 5,000 2,500 0 R E S U M E N D E Á R E A S
C O N C L U S I Ó N Habiendo realizado un profundo análisis de las actividades y estado del corredor vehicular Av Tabachines en los municipios de Zapopan y Tlaquepaque, así como la factibilidad del proyecto considero que podría ser un gran beneficio para la zona erradicando varios problemas de seguridad y limpieza principalmente. Generando un mayor tejido social, sentido de pertenencia, aumento de la actividad económica y calidad de vida de la zona. Imagen tomada de Pinterest: https://www.pinterest.com.mx/pin/68739982595/
R E F E R E N C I A S Cruz, D. (2018, 15 enero). FR EE presenta propuesta del Corredor Cultural Chapultepec en la Ciudad de México. ArchDaily México. Recuperado 12 de mayo de 2022, de https://www.archdaily.mx/mx/772085/fr ee presenta propuesta del corredor cultural chapultepec en la ciudad de mexico?ad source=myarchdaily&ad medium=bookmark show&ad _ content=current-user Gobierno del Estado de Jalisco. (2018, 15 noviembre). Altimetría ZMG (vuelos 1998 2001), curvas de nivel. Datos Abiertos Jalisco. Recuperado 12 de mayo de 2022, de https://datos.jalisco.gob.mx/dataset/altimetria zmg vuelos 1998 2001 curvas de nivel Gobierno del Estado de Jalisco. (s. f.). Seguridad Map APP. Seguridad Map. Recuperado 12 de mayo de 2022, de https://seguridadmap.app.jalisco.gob.mx/#/dashboard IIEG. (s. f.). Colonias de Zapopan. Instituto de Información Estadística y Geográfica de Jalisco. Recuperado 12 de mayo de 2022, de https://www.iieg.gob.mx/contenido/PoblacionVivienda/ciudadesmedias/zapopan.html IMEPLAN. (s. f.). SIGmetro. SIGmetro. Recuperado 12 de mayo de 2022, de https://sigmetro.imeplan.mx/login
Iñiguez, A. (2021, 20 diciembre). Del Libertador: la primera calle compartida de la Ciudad de Buenos Aires. ArchDaily México. Recuperado 12 de mayo de 2022, de https://www.archdaily.mx/mx/973679/del libertador la primera calle compartida de la ciudad de buenos aires?ad source=myarchdaily&ad medium=bookmark show&ad _ content=current-user ITESO. (s. f.). ITESO detalle. Iteso.Mx. Recuperado 12 de mayo de 2022, de https://iteso.mx/web/general/detalle?group id=19331679 Liga Peatonal. (s. f.). Carta de los derechos del peatón [Libro electrónico]. MarketData. (s. f.). MarketDataMéxico Colonia Loma Bonita Ejidal, Zapopan, en Jalisco. Recuperado 12 de mayo de 2022, de https://www.marketdatamexico.com/es/article/Colonia Loma Bonita Ejidal Zapopan Jalisco SEMADES. (s. f.). SEMADES Información Ambiental Específica. Recuperado 12 de mayo de 2022, de http://siga.jalisco.gob.mx/catalogo/motor busqueda.htm
Espacio Público y Paisaje Francisco Alejandro Lara Bernal AR-706640 ar706640@iteso.mx ITESO Imagen tomada de Pinterest : https : / / www . pinterest . com . mx / pin / 41974962778 0550618 /
