Portafolio Agustina Sosa

FVFDCSD VEKDLC vd fsdcbhrtgsefdcas gersdvcccccvdf vfd SA

AGUS TI NA SOS A

FVFDCSD VEKDLC vd

fsdcbhrtgsefdcas gersdvcccccvdf vfd LICENCIADA EN

DISEÑO DE INTERIORES

ABST RACT

“..from mistakes we learn and evolve and we need to enjoy the process and the journey. So throw away the rule book, forget trends and trust your heart.”

Abigail Ahern.

“..de los errores aprendemos y evolucionamos y necesitamos disfrutar del proceso y el viaje. Así que deseche el libro de reglas, olvide las tendencias y confíe en su corazón.”

Abigail Ahern.

12 - 17

LOFT . SIERRA DE LAS ÁNIMAS,

Maldonado, Uruguay.

18 - 29

LOCAL GASTRONÓMICO . PARQUE RODÓ,

Montevideo, Uruguay.

24 - 31 40 - 55

HOGAR ESTUDIANTIL . PARQUE RODÓ, MINGA . LAS PIEDRAS, TORRES BAHÍA . POCITOS,

Montevideo, Uruguay.

Canelones, Uruguay.

Montevideo, Uruguay.

LOFT . SIERRA DE LAS ÁNIMAS, Maldonado, Uruguay.

2019. PROYECTO EN CONJUNTO CON FRANCO CERAOLO Y NATALIA GARCIA, REELABORADO EN 2022 DE FORMA INDIVIDUAL.

El proyecto apunta a la búsqueda del aprovechamiento de las atractivas vistas de las Sierras de las Ánimas. Para ello, se busca jugar con formas geométricas conformando una grilla, establecida por las cerchas que soportan el techo del Loft, creando módulos que perforan los muros generando la sensación de movimiento de los mismos.

En planta baja se coloca un elemento rectangular central donde se encuentran la cocina, baños y un cuarto.

El pavimento de este elemento atraviesa la fachada continuando hacia el exterior, con el fin de crear una conexión con el interior.

En planta alta se dispone de módulos que respetan la grilla perforando la fachada.

Se toma como inspiración, por su forma y concepto, a una intervención urbana COCONS de Ateliermima y una exposición de Messerli Arquitectos.

Exposición de Messerli Arquitectos. Intervencin urbana COCONS.

VISTA COCINA - COMEDOR

CORTE AA’

CORTE BB’

COCINA / LIVING COMEDOR

COCINA / LIVING COMEDOR

SS.HH

SS.HH

DORMITORIO

SS.HH

LOCAL GASTRONÓMICO. PARQUE RODÓ. Montevideo, Uruguay.

2019.

“La grande Cuisine” ubicado en el barrio Parque Rodó, Montevideo Uruguay, es un restaurante que busca generar una experiencia en el usuario, permitiéndole poder elaborar su propia comida, conociendo recetas de la pastelería francesa, así como diferentes alimentos. El origen de su nombre nace a travez del sponsor Citroën, una marca francesa de autos. El logotipo representa la esencia del local, que reúne los mejores platos de la gastronomía de Francia.

El diseño de este local es simple, moderno y simétrico, buscando que el elemento principal del proyecto sea la zona de “servido” donde se

encuentran dos muros equipados enfrentados con una barra para 7 personas, en la cual se vive la experiencia.

Se reinterpreta el logo de Citroën como una cinta, logrando una franja que va de una barra hacia la otra, generando una continuidad en el espacio.

Lo que hace única a esta pastelería es la dinámica de su experiencia. En cada barra se encuentra un recetario para que el usuario elija, luego se les entrega un canasto con los insumos para llevar a cabo la preparación, en caso de ser necesario se encuentra un mercado que posibilita el agregado de productos.

PLANTA BAJA

CORTE BB’

LOCAL GASTRONÓMICO

HOGAR ESTUDIANTIL. PARQUE RODÓ. Montevideo, Uruguay.

2020. PROYECTO EN CONJUNTO CON CELINA BARROS Y FRANCO CERAOLO.

Esta residencia estudiantil desafiante propone una experiencia distinta a sus habitantes. Surge con la intención de ayudar a aquellos estudiantes que sienten miedo a independizarse. Es así que se integra al programa un espacio de workshops, en los que los residentes compartan conocimiento y ganen confianza en sí mismos.

Esta inquietud se traslada al concepto interior como una metáfora visual del miedo a las alturas, un miedo que vale la pena experimentar por la experiencia que nos deja. De esta manera, se aprovechan los espacios en doble altura para generar sensaciones de inestabilidad al caminar por el puente colgante o estar flotando en los parches de redes, invitando a ver las cosas desde otra perspectiva. Las hamacas son otro mecanismo que refuerza el concepto, haciendo que el simple hecho de estar sentado resulte más divertido y desequilibrante. Ubicada en Parque Rodó, a unas cuadras de

la Rambla montevideana, esta construcción se compone de dos plantas alargadas, un sótano y una azotea en la que se disponen cuatro amplias claraboyas. La luz natural y el remate del patio con piscina hacen que los interiores se comuniquen con el exterior de una manera fluida. La mayoría de los espacios procuran ser un lugar de encuentro e intercambio entre los residentes, como la terraza o el patio interior. Un muro equipado recorre el espacio en todo su largo, posibilitando distintos escenarios con su flexibilidad. En planta alta, este muro se transforma en un circuito escalable de redes, caño de descenso, cintas de velcro y pasamanos. Los cuatro dormitorios dobles constan de un módulo base que reúne las funciones de descanso y almacenamiento de cada uno de los ocho residentes. Incluye una red en altura para ofrecer un espacio más íntimo y dinámico. La paleta de colores armoniza la totalidad de los espacios, destacando elementos en negro.

metanoia (griego) describe un proceso de cambiar la manera de pensar y actuar propia ante un conflicto, para desestructurarlo y restablecerlo en una forma más adaptativa.

VISTA COCINA - COMDEOR

PLANTA BAJA

PLANTA ALTA

SS.HH

DORMITORIO DORMITORIO

EJECUTIVO

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20.

Cenefa con estructura en MDF 18 mm color blanco. BARRACA PARANÁ.

L6

Revestimiento en Dekton Ópera. Monocomando flexible. ROZEN.

Cielorraso existente, paneles de madera abedul + barniz sintético brillante, INCASOL TINTA DE LUSTRE. INCA. Estructura tubular de hierro 5 cm x 5 cm.

Revestimiento de espejo.

Puerta en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. Con bisagra autoreten con freno. HAFELE.

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. Mesada en Dekton Ópera. 2cm.

Placa en MDF melamínico BLANCO, de la LÍNEA COLORES,18mm, BARRACA PARANÁ.

Horno

MDF melamínico CENIZA, de la

LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20.

Tomacorriente Schuko. Altura 40cm.

Tomacorriente 3 en línea. Altura 40cm.

Tomacorriente 3 en línea. Altura 40cm.

James De Empotrar Hee-Bkd Digital Vidrio Espejado Negro.

Cenefa con estructura en MDF 18 mm color blanco. BARRACA PARANÁ.

Pavimento existente MONOLÍTICO PULIDO GRIS.

Mesada en Dekton Ópera. 2cm.

Placa en MDF melamínico BLANCO, de la LÍNEA COLORES,18mm, BARRACA PARANÁ.

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20.

Cielorraso existente, paneles de madera abedul + barniz sintético brillante, INCASOL TINTA DE LUSTRE. INCA.

Abastecimiento agua fría. Abastecimiento agua caliente. Ventana corrediza existente.

Cerámica BLANCO MATE BISELADO, 10cmX20cm. CÓDIGO: BX "A". CASTR0.

Cielorraso de yeso existente +pintura para cielorrasos antihongos color blanco. INCA.

Tomacorriente tres en línea. Altura 40cm.

Binda fix.

Cerámica WOW FEZ EMERALD GLOSS, 6,25cmX12,5cm. BOSCH&CIA.

T02

Espejo. Schuko con llave bipolar.

Binda fix.

Cerámica BLANCO MATE BISELADO, 10cmX20cm. CÓDIGO: BX "A". CASTR0.

Binda fix.

Porcelanato CONCRETE PRATA, 47cmx47cm. CÓDIGO: 20050063. ROZEN.

Zócalo en Dekton Soke.

CANALÓN DE PISO NORMAL DN 130. TIGRE. Mampara de vidrio templado.

CORTE INTEGRAL CC’

L11 COCINA

L06 SS.HH

ED11

ED11

EC7

ED11

ED11

ED12

ED17

ES6

ES7

L6

L8

L7

Mesada en DEKTON ÓPERA, ANIBAL ABBATE. 1.10 m x 0.78 m. Esp: 2cm.

Mesada en DEKTON ÓPERA, ANIBAL ABBATE. 1.10 m x 0.78 m. Esp: 2cm.

Tapa de cajón en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. 0.51 m x 0.25 m. Cajón en MDF melamínico BLANCO, de la LÍNEA COLORES, 18mm. Unido a tapa con tornillo philip de 3cm. 0.46 m x 0.23 m x 0.55 m.

Detalle de isla de cocina, compuesta por dos cajones y dos puertas.

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. 0.88 m x 0.74 m.

CENIZA, de la LÍNEA COLORES, 18mm, BARRACA PARANÁ. 1.06 m x 0.80 m. 0.47

Tirador ATRIO color negro de la LÍNEA "VINTAGE", MONTECUIR, con tornillo para tiradores de 4cm. 137 mm x 28 mm x23 mm.

Placa en MDF melamínico

Placa en MDF melamínico BLANCO, de la LÍNEA COLORES, 18mm, BARRACA PARANÁ. 0.70 m x 0.80 m. Unido a placa exterior con tornillo philip de 5cm.

Placa en MDF melamínico CENIZA, de la LÍNEA COLORES, 18mm, BARRACA PARANÁ. 0.72 m x 0.80 m.

Placa en MDF melamínico BLANCO, de la LÍNEA COLORES, 18mm, BARRACA PARANÁ. 1.02 m x 0.80 m. Unido a placa exterior con tornillo philip de 5cm.

Guía telescópica de 45cm. MONTECUIR.

Mesada en DEKTON ÓPERA, ANIBAL ABBATE. 1.10 m x 0.78 m. Esp: 2cm.

Puerta en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. Con bisagra autoreten con freno. HAFELE. 0.53 m x 0.51 m.

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20.

Desarrollo de equipamiento diseñado

Estudiante: Agustina Sosa

Flavio Morán . Antonella Abaldo Docentes: Asesor: Emilio Viaño

Fecha: 17 de diciembre de 2020

Licenciatura

lámina

15a

Escala: 1/10

PLANTA PLANTA A ALTURA 0.70m

Tapa de cajón en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. 0.51 m x 0.25 m.

Tirador ATRIO color negro de la LÍNEA "VINTAGE", MONTECUIR, con tornillo para tiradores de 4cm. 137 mm x 28 mm x23 mm. Puerta en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. Con bisagra autoreten con freno. HAFELE. 0.53 m x 0.51 m.

VISTA LATERAL

Tapa de cajón en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. 0.51 m x 0.25 m.

Tirador ATRIO color negro de la LÍNEA "VINTAGE", MONTECUIR, con tornillo para tiradores de 4cm. 137 mm x 28 mm x23 mm.

VISTA FRONTAL

Mesada en DEKTON ÓPERA, ANIBAL ABBATE. 1.10 m x 0.78 m. Esp: 2cm.

Detalle de isla de cocina, compuesta por dos cajones y dos puertas.

Las alturas se toman desde NPT: 0.24m.

Cajón en MDF melamínico BLANCO, de la LÍNEA COLORES, 18mm. Unido a tapa con tornillo philip de 3cm. 0.46 m x 0.23 m x 0.55 m.

Placa en MDF melamínico CENIZA, de la LÍNEA COLORES, 18mm, BARRACA PARANÁ. 1.06 m x 0.80 m.

Placa en MDF melamínico BLANCO, de la LÍNEA COLORES,18mm, BARRACA PARANÁ. Unido a placa exterior con tornillo philip de 5cm. 1.02 m x 0.80 m.

CORTE AA'

Mesada en DEKTON ÓPERA, ANIBAL ABBATE. 1.10 m x 0.78 m. Esp: 2cm.

Cajón en MDF melamínico BLANCO, de la LÍNEA COLORES, 18mm. Unido a tapa con tornillo philip de 3cm. 0.46 m x 0.23 m x 0.55 m.

Placa en MDF melamínico CENIZA, de la LÍNEA COLORES, 18mm, BARRACA PARANÁ. 0.72 m x 0.80 m.

Desarrollo de equipamiento diseñado

Estudiante: Agustina Sosa

Placa en MDF melamínico BLANCO, de la LÍNEA COLORES,18mm, BARRACA PARANÁ. Unido a placa exterior con tornillo philip de 5cm. 0.70 m x 0.80 m.

Flavio Morán . Antonella Abaldo

Docentes:

Asesor: Emilio Viaño

Fecha: 17 de diciembre de 2020

T6

Tapa de cajón en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. 0.51 m x 0.25 m.

MDF melamínico BLANCO, de la LÍNEA COLORES, BARRACA PARANÁ 18mm.

Tirador ATRIO color negro de la LÍNEA "VINTAGE", MONTECUIR, con tornillo para tiradores de 4cm. 137 mm x 28 mm x23 mm.

Puerta en MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20. Con bisagra autoreten con freno. HAFELE. 0.53 m x 0.51 m. dos

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20.

Guía telescópica con freno, HAFELE. 45 cm.

MDF melamínico BLANCO, de la LÍNEA COLORES, BARRACA PARANÁ 18mm.

MDF melamínico BLANCO, de la LÍNEA COLORES, BARRACA PARANÁ 18mm.

lámina

15b

Escala: 1/10

Licenciatura en Diseño de interiores

CORTE BB'

MDF melamínico CENIZA, de la LÍNEA COLORES, BARRACA PARANÁ 18mm. Laqueado en P.U brillo 20.

MINGA. LAS PIEDRAS. Canelones, Uruguay.

2020. PROYECTO EN CONJUNTO CON CELINA BARROS Y FRANCO CERAOLO.

Esta propuesta mantiene la arquitectura existente y la fusiona con una nueva estética: hierro, hormigón y vidrio. En el área existente se organizan la sala de baile, de arte, música, una peluquería y una biblioteca, en torno al patio y la galería.

En la nueva construcción, se organizan los talleres de herrería y carpintería, el invernadero, sala de estar, el comedor y la cocina, todos con gran vinculación al espacio central exterior donde se ubica un deck y escenario. Este proyecto tiene como base educar desde el diseño, brindando flexibilidad, fluidez, impulsando la creatividad y sentido de pertenencia. En la peluquería se incorpora un nuevo taller de

costura en el que los alumnos podrán confeccionar los trajes de su murga. El aula de computación dispone de mesas modulares que se adaptan a las distintas dinámicas de clase, junto con unos paneles acústicos que unen o separan el espacio compartido con la biblioteca y salón de deberes. La cocina - comedor y sala de estar contempla la necesidad de albergar a los niños que meriendan allí y posibilita el dictado de clases de cocina. Los ventanales de piso a techo permiten la fluida conexión con el exterior. La sala de estar junto a la chimenea crea un ambiente de encuentro y reunión informal, ideal para compartir charlas y juegos.

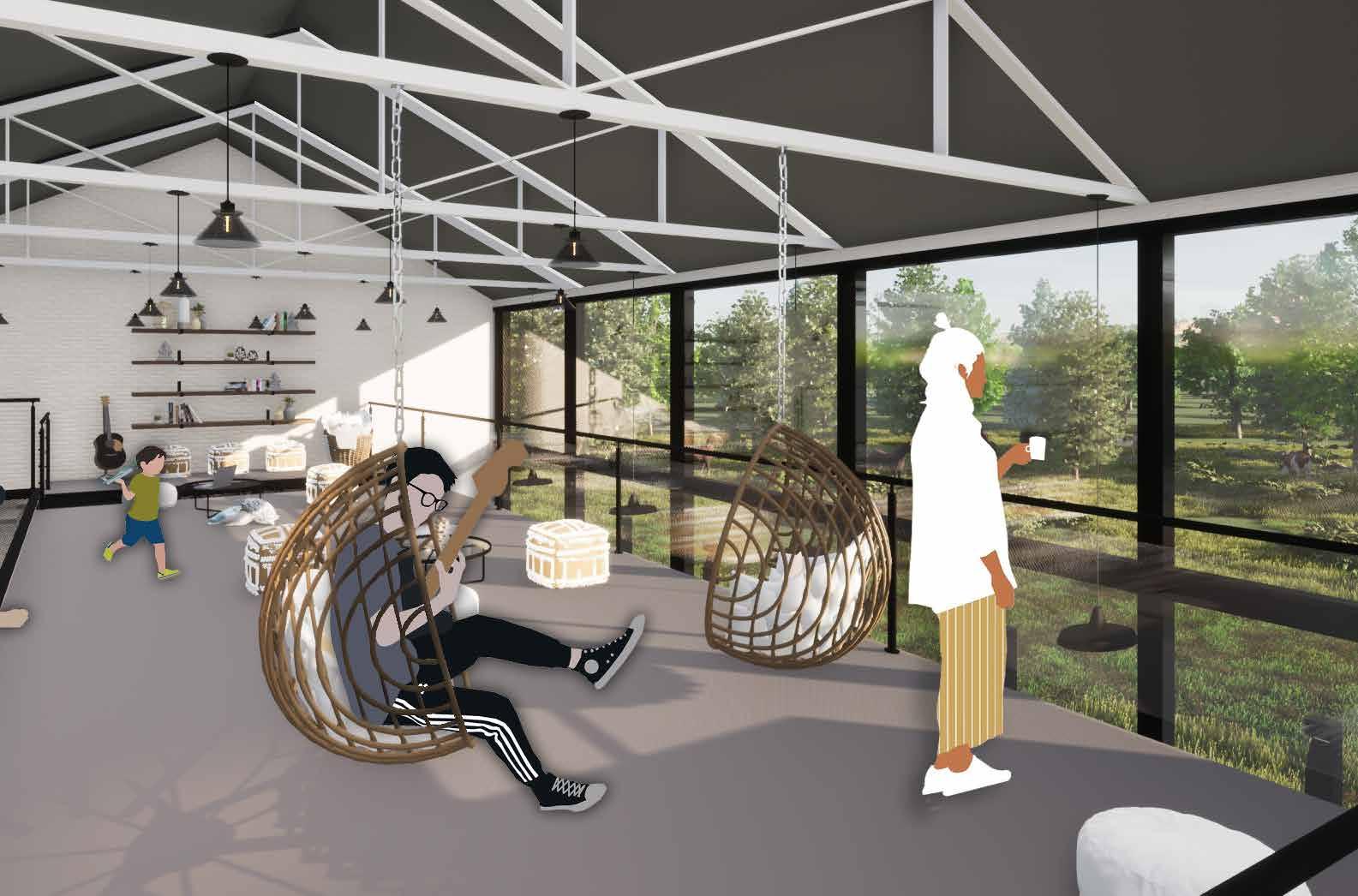

VISTA GALERÍA

VISTA COCINA - COMDEOR

. LAS PIEDRAS, Canelones, Uruguay.

VISTA SALA DE ARTE

. LAS PIEDRAS, Canelones, Uruguay.

VISTA SALA DE BAILE

TORRES BAHÍA . POCITOS, Montevideo, Uruguay.

2021. PROYECTO EN CONJUNTO CON CATALINA BARBIERI.

Torres Bahía ApartHotel ubicado en Pedro Bustamante 1151, a unos metros de la rambla, se diferencia de sus alrededores por su diseño inspirado en la ciudad de Nueva York, el diseño industrial y urbano, combinando materiales como el hierro, vidrio, cemento y ladrillo. En planta baja esta ubicada la recepción con un diseño simple, generando detalles en hierro e integrando el exterior con el interior a travez de la vegetación. También esta ubicado “Metanoia Cowork” una empresa de viajes que ofrece lo mejor para el usuario. Se encuentra además “Soho Burger’s” el local con las mejores hamburguesas gourmet de Montevideo, con una capacidad de 50 personas para que nadie se lo pueda perder. En este espacio se aprovechó la altura utilizando luminarias colgantes, siendo así el centro del diseño.

En el primer piso se encuentran 2 apartamentos “Broadway” integrados por 2 habitaciones, 2 baños, cocina/comedor y un área de estar, 2 apartamentos “Brooklyn” compuesto por 1 habitación, 1 baño, cocina/comedor y un área de estar y por último el apartamento mas importante en este piso es el “Loft Manhattan” que cuenta con un dormitorio/vestidor, 1 baño, cocina/comer y un área de estar, con respecto al espacio todos tienen un concepto abierto, se aprovechó al máximo las vistas ya que toda la fachada es vidriada por lo que el dormitorio esta ubicado hacia la rambla. En cuanto al diseño se utilizó materiales como espejo, hierro, ladrillo, hormigón y madera, con tonos neutros agregándole color solo en detalles como la cocina y el living.

VISTA COCINA - COMEDOR

VISTA RESTAURANTE

PLANTA BAJA

SOHO BURGER’S

LOFT MANHATTAN

SOHO BURGER’S

PLANTA TIPO

CORTE AA’

LOFT MANHATTAN

CINE

APARTAMENTO BROOKLYN + 8.00

APARTAMENTO BROOKLYN

APARTAMENTO BROADWAY

APARTAMENTO BROADWAY

EJECUTIVO PROYECTO

SECTOR A ESTUDIAR

REFERENCIAS N

Perfil de aluminio

Estructura

Tx

Muro

Tx

REFERENCIAS

REFERENCIAS

NPT: 0.00 Norte

Px Tx

UBICACIÓN ALBAÑILERÍA ESTRUCTURA

Muro a demoler

Indicativo de tipología de TABIQUE

Indicativo de tipología de CARPINTERÍA DE ALUMINIO

P9 - P12 - P13 - P14 - P15 - P16 P17 - P18 - P21 - P24 - P25 - P26

Pilar de hormigón armado 0.80 m x 0.20 m.

COMPONENTE DE TABIQUES

marco tipo cajón. 0.90 m x 2.10 m. Apertura: 90%.

C4 Puerta corrediza de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 1.00 m 2.10 m. Apertura: 90%. C5 Puerta corrediza de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.80 m x 2.10 m. Apertura: 90%. C6 Puerta batiente de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.80 m x 2.10 m. Apertura: 90%.

C7 Puerta corrediza de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.70 m x 2.10 m. Apertura: 90%. C8 Puerta batiente de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.76 m x 2.10 m. Apertura: 90%.

TERMINACIÓN DE LOCALES PAVIMENTO PARAMENTO

CIELORRASO ZÓCALO PAVIMENTO:

1. Porcelanato PORTOBELLO

Planta TIPO albañilería

Estudiante: Agustina Sosa

Flavio Morán Lorena Pérez

Docentes: Ayudantes: Evelyn Ramírez Valeria Ciancio

PLANTA TIPO ALBAÑILERÍA 0 1 2

yeso STD 12,5mm a ambos lados. Esp: 20cm. Altura: 2.40m.

Tx T1a T4 T5

Indicativo de tipología de PILAR

Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubieto con doble placa de yeso STD 12,5mm a ambos lados. Esp: 12cm. Altura: 2.40m.

Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con doble placa de yeso RH 12,5mm a ambos lados. Esp: 12cm. Altura: 2.20m.

Fecha: 20 de julio de 2021 lámina

Licenciatura en Diseño de Interiores T7 01b

Tabique de yeso con doble estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con placa de yeso STD 12,5mm de un lado y placa de yeso RH 12,5mm del otro lado.

* ver detalle de tabiques en lámina 02.

CARPINTERÍA DE MADERA

Esp: 20cm. Altura: 2.50m. Tabique de vidrio laminado 5mm de espesor, gris oscuro. Altura: 2.40m.

N C1 C3

NPT: 0.00m Origen de cotas acumuladas Norte N ALBAÑILERÍA

Muro existente

Muro existente

Muro a demoler

Tx

P10 - P11 - P19 - P20 - P22 - P23

Muro a construir

Pilar de hormigón armado Ø45.

Muro a construir Estructura Perfil de aluminio

Tx

Tabique de yeso con doble estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con placa de

Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con placa de yeso STD 15mm a ambos lados. Esp: 10cm. Altura: 2.40m.

Tabique de yeso con doble estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con placa de yeso STD 12,5mm de un lado y placa RH 12,5m del otro. Esp:18cm. Altura: 2.70m.

Puerta corrediza de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.80 m x 2.10 m. Apertura: 100%.

Puerta batiente de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.90 m x 2.10 m. Apertura: 90%.

/ LIVING

Puerta corrediza de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 1.00 m x 2.10 m. Apertura: 100%.

Puerta batiente de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.80 m x 2.10 m. Apertura: 90%.

Puerta corrediza de madera Cedro, terminación CERA-DECO COLOR INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.70 m x 2.10 m. Apertura: 100%.

INTENSO NEGRO, PINTELUX, marco tipo cajón. 0.76 m x 2.10 m. Apertura: 90%.

EM2 EM3 EM4 C4 C5 C6 C7 PLANTA

Puerta batiente de madera Cedro, terminación CERA-DECO COLOR

1. Porcelanato PORTOBELLO BELGIQUE AVALON EXT RECT. Código: PR1670. 0.90 m x 0.90 m. BOSCH&CIA.

3. Porcelanato MARAZZI TREVERK MUST BEIGE SELECTION NATURAL RECT. Código: MA0060. 0.25 m x 1.50 m. BOSCH&CIA.

4. Porcelanato KERABEN BRANCATO BLANCO HONED RECTIFICADO. Código: KE0314. 0.73 m x 0.73 m. BOSCH&CIA.

2. Porcelanato ASTOR TRAVERTINO GRIGIO. Código: GT0010. 60.4 cm x 121 cm. BOSCH&CIA. PAVIMENTO: PARAMENTO:

1. Porcelanato MANHATTAN COTO “A”. Código: 1A001C1. 31 cm x 56 cm. CASTRO.

2. Porcelanato ASTOR TRAVERTINO GRIGIO. Código: GT0010. 60.4 cm x 121 cm. BOSCH&CIA.

3. Porcelanato NAXOS FRESCO ARAGONA

NATURAL RECT. Código: NX0019. 60 cm x 120 cm. BOSCH&CIA.

4. PORTOBELLO JACKIE ART MAT RECT. Código: PR1626. 30 cm x 90 cm. BOSCH&CIA.

5. Porcelanato PORTOBELLO HARPA VOLCANO NAT RECT. Código: PR1674. 20 cm x 120 cm. BOSCH&CIA.

6. Pintura Incalex Toque Sublime semimate, color blanco. INCA.

7. Pintura Incalex Toque Sublime semimate, color Suave Hollín. Código: 90YR 06/001. INCA.

8. Pintura Incalex Toque Sublime semimate, color Pluma gris. Código: 39YY 53/067. INCA.

1. Pintura para cielorrasos Inca color blanco mate. INCA.

2. Pintura para cielorrasos antihongos color blanco mate. INCA.

1. Zócalo de madera Marupá, terminación con Incasol Tinta de Lustre, barniz sintético color Roble Claro. INCA.

2. Zócalo de madera Marupá, terminación con Incasol Tinta de Lustre, barniz sintético color Roble Oscuro. INCA.

ESTRUCTURA DE MADERA

Estructura en madera Curupay 30cm x 10cm. Revestido con placa STD 12.5mm a ambos lados.

Estructura en madera Curupay 12cm x 10cm. Revestido con placa STD 12.5mm a ambos lados.

Estructura en madera Curupay 30cm x 10cm.Revestido con placa STD 12.5mm a ambos lados.

Placa de yeso Durlock® 4 Dimensiones.

Caja de centro a losa.

Vela rígida.

Placa de yeso Durlock® 4 Dimensiones.

Caja de centro a losa. Caja de centro a losa. Rejilla.

Ducto de conexión de rejillas a equipo de enductar.

Perfil solera 35mm. Viga maestra.

Vela rígida

Perfil solera 35mm. T2

Taco fisher. Placa de yeso Durlock® Resistente al Fuego. Esp: 12.5mm

Cerámica BLANCO BISELADO BX "A". Código: FA16671. 10cm x 20 cm. CASTRO.

Cerámica BLANCO BISELADO BX "A". Código: FA16671. 10cm x 20 cm. CASTRO.

de agua fría.

T4

Tabique de yeso con estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con doble placa de yeso RH 12,5mm a ambos lados.

Espesor: 12cm.

Altura: 2.20m.

0.12

+2.70m

L8 COCINA

Zócalo de madera

Marupá, terminación con Incasol Tinta de Lustre, barniz sintético color Roble Oscuro. INCA.

Porcelanato PORTOBELLO BELGIQUE AVALON EXT RECT.

Código: PR1670. 0.90 m x 0.90 m. BOSCH&CIA.

NPT ±0.00

T6a

Tabique de yeso con doble estructura simple de acero galvanizado, perfil solera de 70mm + montante de 69mm + lana de vidrio, recubierto con placa de yeso STD 12,5mm de un lado y placa de yeso RH 12,5mm del otro lado.

Espesor: 20cm. Altura: 2.70m.

Contrapiso 10cm.

Losa 20cm.

Taco fisher. T1. Perfil solera 70mm.

Vela rígida 34mm.

Lana de vidrio.

Perfil montante 34mm.

Perfil solera 35 mm.

Placa de yeso STD 12.5mm.

Placa de yeso RH 12.5mm.

L9

SS.HH LOFT

Contrapiso 10cm.

Losa 20cm.

Taco fisher.

T1. Perfil solera 70mm.

Lana de vidrio.

Placa de yeso STD 12.5mm.

Perfil solera 35mm.

T2.

Placa de yeso STD 12.5mm.

Placa de yeso RH 12.5mm.

L15

DORMITORIO

T2.

T3.

Porcelanato ASTOR

TRAVERTINO GRIGIO. Código: GT0010. 60.4 cm x 121 cm. BOSCH&CIA.

Taco fisher.

T3. Perfil solera 70mm.

Taco fisher.

Porcelanato MANHATTAN COTO "A". Código: 1A001C1. 31 cm x 56 cm. CASTRO.

T2. Perfil solera 70mm.

Binda fix.

Goma elástica.

Goma elástica.

Contrapiso 10cm.

Losa 20cm. Binda fix.

Contrapiso 10cm.

Losa 20cm.

L19

COCINA / LIVING

DORMITORIO / VESTIDOR LOFT

+2.40m L7

L18 SS.HH +2.20m

L15

DORMITORIO +2.40m

L17 DORMITORIO

L16 SS.HH +2.20m

L14 SS.HH +2.20m +2.40m

L12

L13

COCINA +240m

DORMITORIO +2.40m

L11

UBICACIÓN

UBICACIÓN

REFERENCIAS N

C4

L9

REFERENCIAS

REFERENCIAS

C5

SS.HH LOFT +2.20m

Cielorraso de yeso placa Durlcok, estructura de junta tomada con perfil solera de 35mm + montante de 34mm con placa de yeso Placa Durlock® Estandar de espesor 12.5mm. h: 2.40m. Terminación pintura para cielorrasos Inca color blanco mate. INCA.

ALBAÑILERÍA

REFERENCIAS

NPT: 0.00m Origen de cotas acumuladas

ALBAÑILERÍA

Muro existente Estructura

TIPO DE CIELORRASO

C4 C5 C6 Cl10

LIVING / COMEDOR +2.40m

C6

TIPO DE CIELORRASO CALADOS

L10

Cielorraso de yeso placa Durlcok, estructura de junta tomada con perfil solera de 35mm + montante de 34mm con placa de yeso Placa Durlock® Exsound de espesor 12.5mm. h: 2.40m. Terminación pintura para cielorrasos antihongos Inca color blanco mate. INCA.

C4. Cielorraso de yeso placa Durlcok, estructura de junta tomada con perfil solera de 35mm + montante de 34mm con placa de yeso Placa Durlock® Estandar de espesor 12.5mm. h: 2.40m. Terminación pintura para cielorrasos Inca color blanco mate. INCA.

C5. Cielorraso de yeso placa Durlcok, estructura de junta tomada con perfil solera de 35mm + montante de 34mm con placa de yeso Placa Durlock® Resistente a la Humedad de espesor 12.5mm. h: 2.20m. Terminación pintura para cielorrasos antihongos Inca color blanco mate. INCA.

C5. Cielorraso de yeso placa Durlcok, estructura de junta tomada con perfil solera de 35mm + montante de 34mm con placa de yeso Placa Durlock® Exsound de espesor 12.5mm. h: 2.40m. Terminación pintura para cielorrasos antihongos Inca color blanco mate. INCA.

CALADOS

Cl4. Calado en cielorraso luminaria de 0.03cm x 0.05cm.

Cl5. Calado en cielorraso para extracción de cocina de ∅20cm.

Cl6. Calado en cielorraso para luminaria de ∅2cm.

Cl7. Calado en cielorraso para luminaria empotrada de 12.5cm x 12.5cm.

Cl8. Calado en cielorraso para luminaria empotrada de 7cm x 7cm.

Cl9. Calado en cielorraso para luminaria empotrada de 14cm x 14cm.

Cl10. Calado en cielorraso para luminaria de ∅5cm.

Cl11. Calado en cielorraso para difusor de aire de 69cm x 32cm.

Cl12. Calado en cielorraso para difusor de aire de 56cm x 56cm.

PLANTA COORDINACIÓN DE CIELORRASO

0 1 2

Cl13. Calado en cielorraso para difusor de aire de 89cm x 89cm.

Cl8. Calado en cielorraso para luminaria empotrada de 7cm x 7cm.

INSTALACIONES

Cl9. Calado en cielorraso para luminaria empotrada de 14cm x 14cm.

Cl10. Calado en cielorraso para luminaria de Ø5cm.

Losa

N

NPT: 0.00 Norte

NPT: 0.00m Origen de cotas acumuladas Norte N ALBAÑILERÍA

Muro existente

Muro existente

Muro a demoler

Estructura

Cielorraso de yeso placa Durlcok, estructura de junta tomada con perfil solera de 35mm + montante de 34mm con placa de yeso Placa Durlock® Standar de espesor 12.5mm. h: 2.20m. Terminación pintura para cielorrasos antihongos Inca color blanco mate.INCA.

Muro a construir Estructura Perfil de aluminio

Tx

COCINA

L8

SALA DE SPINNING +2.40m

Cl6. Calado en cielorraso para luminaria de Ø2cm.

Cl7. Calado en cielorraso para luminaria empotrada de 12.5cm x 12.5cm.

Cl8. Calado en cielorraso para luminaria empotrada de 7cm x 7cm.

Cl11. Calado en cielorraso para difusor de aire de 69cm x 32cm.

Cl12. Calado en cielorraso para difusor de aire de 56cm x 56cm.

ORDEN DE SUBCONTRATOR EN CIELORRASO Losa. Acondicionamiento eléctrico. Acondicionamiento térmico. Acondicionamiento sanitario.

Acondicionamiento eléctrico

Acondicionamiento térmico

Acondicionamiento sanitario

/ COMEDOR +2.40m

REFERENCIAS

8.00

REFERENCIAS N

PLANTA COORDINACIÓN DE PAVIMENTO

REFERENCIAS

NPT: 0.00 Norte

UBICACIÓN ALBAÑILERÍA

NPT: 0.00m Origen de cotas acumuladas Norte N ALBAÑILERÍA

Muro existente

Muro existente

Muro a demoler

Tx

Muro a construir Estructura Perfil de aluminio

Tx

Banquina de arena y portland. Altura: 10cm.

Microcemento de acabado liso, color gris 40. TODO CEMENTO.

Porcelanato ASTOR TRAVERTINO GRIGIO. CÓDIGO: GT0010. 60,4cm x 121cm. BOSCH&CIA.

TIPO DE PAVIEMENTO JUNTAS

Separador Quick Piso Flotante Junta De Dilatación Cromo. 80cm de largo x 33mm de ancho. PRO DECO.

Umbral 90cm x 20cm, en Porcelanato ASTOR TRAVERTINO GRIGIO. CÓDIGO: GT0010. BOSCH&CIA.

UMBRALES CALADOS

Cl2. Calado para caja de piso para CP4 y CP6. 12 cm x 6 cm.

Calado para caja de piso para CP7. 8 cm x 9 cm.

INSTALACIONES

Caño corrugado

Abastecimiento agua fría

Abastecimiento agua caliente

SA AGUSTINA SOSA

DISEÑADORA DE INTERIORES
