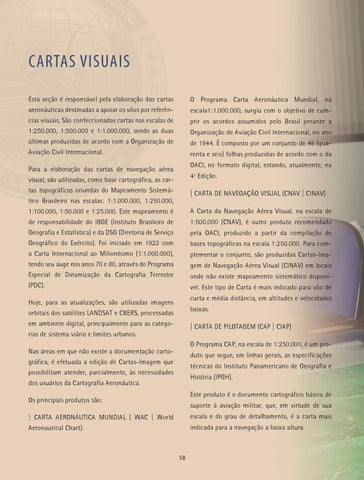

CARTAS VISUAIS Esta seção é responsável pela elaboração das cartas aeronáuticas destinadas a apoiar os vôos por referências visuais. São confeccionadas cartas nas escalas de 1:250.000, 1:500.000 e 1:1.000.000, sendo as duas últimas produzidas de acordo com a Organização de Aviação Civil Internacional.
O Programa Carta Aeronáutica Mundial, na escala1:1.000.000, surgiu com o objetivo de cumprir os acordos assumidos pelo Brasil perante a Organização de Aviação Civil Internacional, no ano de 1944. É composto por um conjunto de 46 (quarenta e seis) folhas produzidas de acordo com o da OACI, no formato digital, estando, atualmente, na
Para a elaboração das cartas de navegação aérea visual, são utilizadas, como base cartográfica, as cartas topográficas oriundas do Mapeamento Sistemático Brasileiro nas escalas: 1:1.000.000, 1:250.000, 1:100.000, 1:50.000 e 1:25.000. Este mapeamento é de responsabilidade do IBGE (Instituto Brasileiro de Geografia e Estatística) e da DSG (Diretoria de Serviço Geográfico do Exército). Foi iniciado em 1922 com a Carta Internacional ao Milionésimo (1:1.000.000), tendo seu auge nos anos 70 e 80, através do Programa Especial de Dinamização da Cartografia Terrestre (PDC).
4ª Edição. | CARTA DE NAVEGAÇÃO VISUAL (CNAV | CINAV) A Carta da Navegação Aérea Visual, na escala de 1:500.000 (CNAV), é outro produto recomendado pela OACI, produzido a partir da compilação de bases topográficas na escala 1:250.000. Para complementar o conjunto, são produzidas Cartas-Imagem de Navegação Aérea Visual (CINAV) em locais onde não existe mapeamento sistemático disponível. Este tipo de Carta é mais indicado para vôo de curta e média distância, em altitudes e velocidades
Hoje, para as atualizações, são utilizadas imagens orbitais dos satélites LANDSAT e CBERS, processadas em ambiente digital, principalmente para as categorias de sistema viário e limites urbanos.
baixas. | CARTA DE PILOTAGEM (CAP | CIAP) O Programa CAP, na escala de 1:250.000, é um pro-
Nas áreas em que não existe a documentação cartográfica, é efetuada a edição de Cartas-Imagem que possibilitam atender, parcialmente, às necessidades dos usuários da Cartografia Aeronáutica.
duto que segue, em linhas gerais, as especificações técnicas do Instituto Panamericano de Geografia e História (IPGH). Este produto é o documento cartográfico básico de
Os principais produtos são:
suporte à aviação militar, que, em virtude de sua escala e do grau de detalhamento, é a carta mais
| CARTA AERONÁUTICA MUNDIAL ( WAC | World Aeronautical Chart).
indicada para a navegação a baixa altura.
