MISSIONS CHEZ SEVERINE TOUCHET
4
Rennes (35) 2022 - 2024
Travail de réflexion sur les séchoirs présenté aux résidents

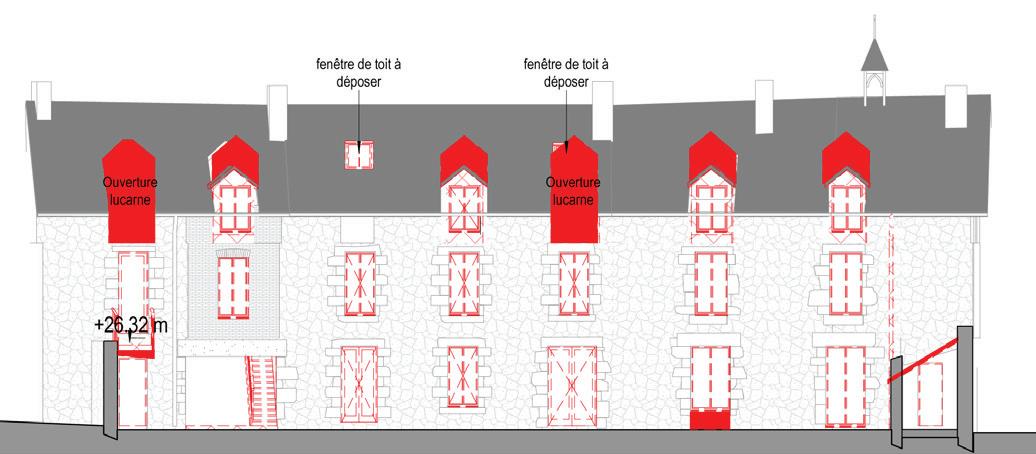

Travail de diagnostic des façades, lors d’une mission DIAG thermique

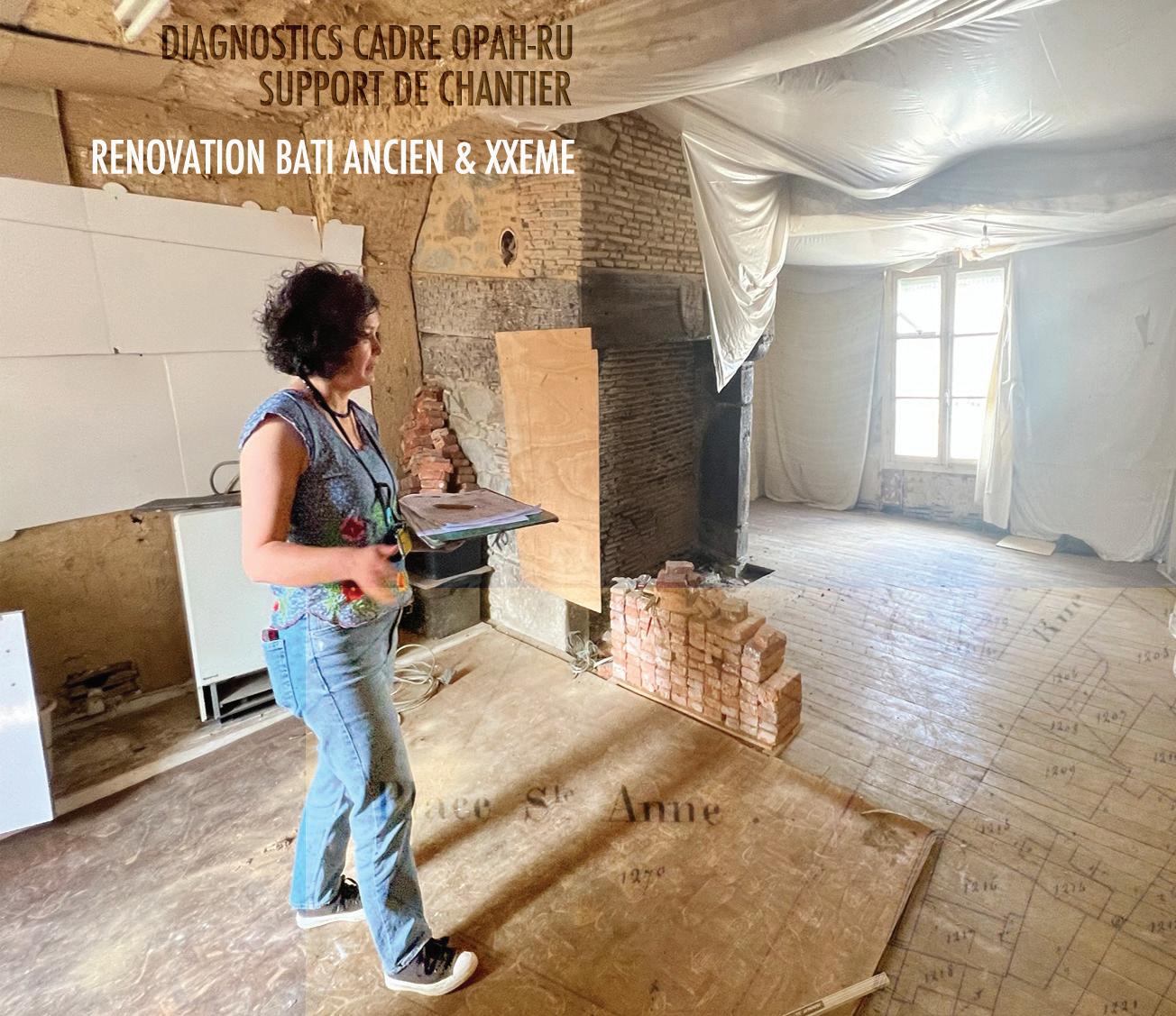

Expérience enrichissante où j’ai participé à des projets de rénovation de bâtis anciens et de rénovation thermique des grands ensembles du XXème siècle. Dans mon poste j´ai :
• Réalisé des relevés et diagnostics architecturales ;
• Elaboré des pièces graphiques et écrites pour le développement de toutes phases d’étude ;
• Entamé des démarches administratives demandant une bonne connaissance des normes et règlementations en vigueur ;
• Contribué à veiller le bon déroulement des missions de différents partenaires (BET et artisans) ;
• Mené un support actif pendant le suivi de chantiers de rénovation ;
5
TIERS-LIEU & ESPACE DE CO-WORKING
Saint-Suliac (35)
2021 - 2023
Maîtrise d’ouvrage : Mairie de Saint Suliac (35)
Maître d’oeuvre : JVArchi & Associés
BET & Economiste de la construction : ANA, Rennes
Date de livraison : 2023
Missions : ESQ, APS, APD (en cours)

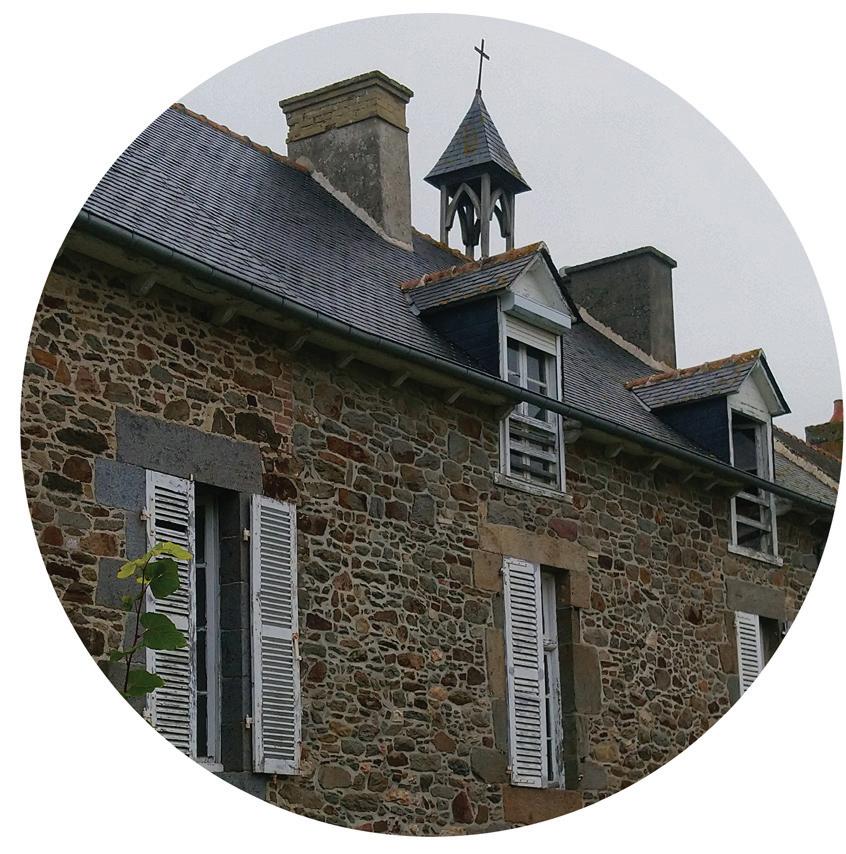

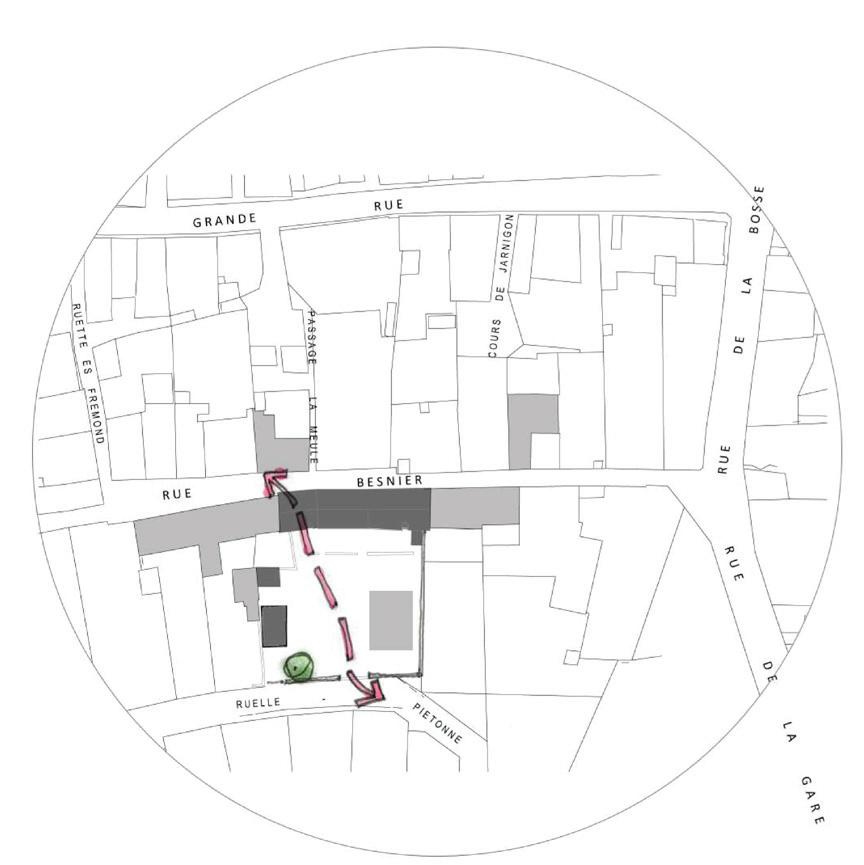

Le projet consiste en la réhabilitation de l’ancienne école catholique du bourg, un bâtiment du XVIIIème qui sera conçu pour abriter un espace de co-working, un café librairie et une auberge d’été. En soulignant l’identité et l’héritage du bâtiment, cet équipement public et culturel est mis en avant par la création d’un espace ouvert et une liaison entre la rue et les ruelles arrières, favorisant ainsi la pratique des déplacements doux.
L’utilisation de matériaux naturels tels que les enduits en terre fibrée et la pierre du pays souligneront la structure bois massif existante et les lucarnes suliaçaises.
6

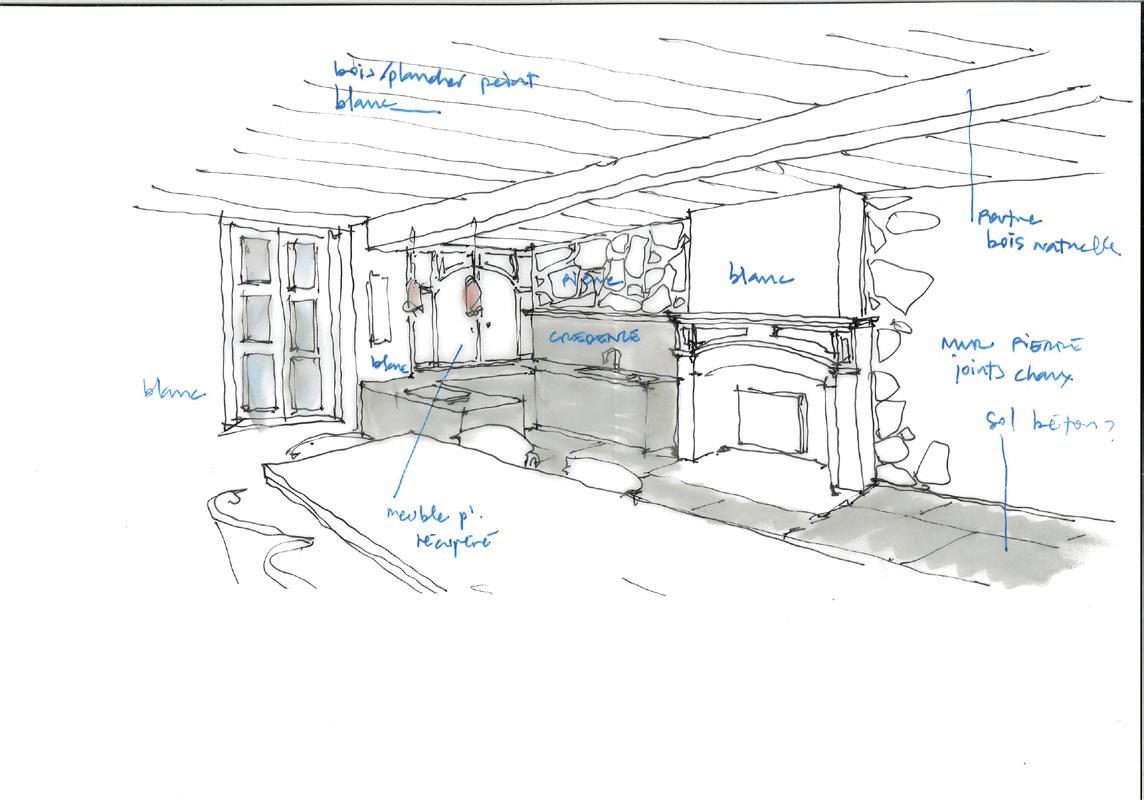

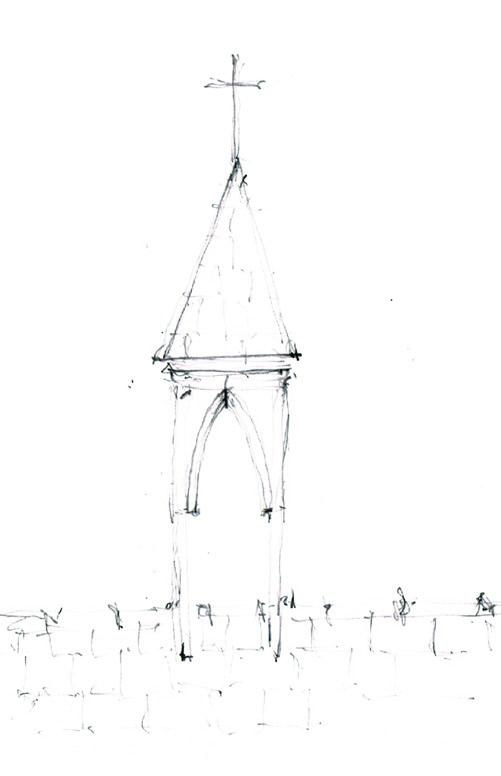

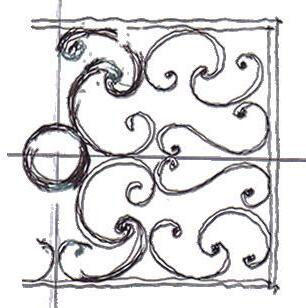

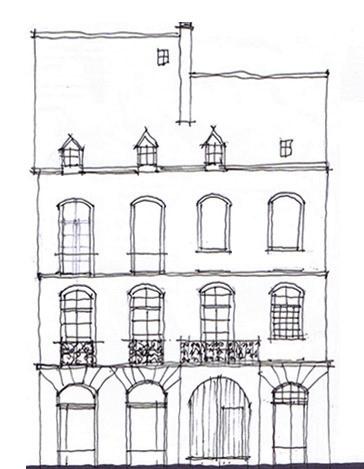

Esquisses de travail, phase ESQ

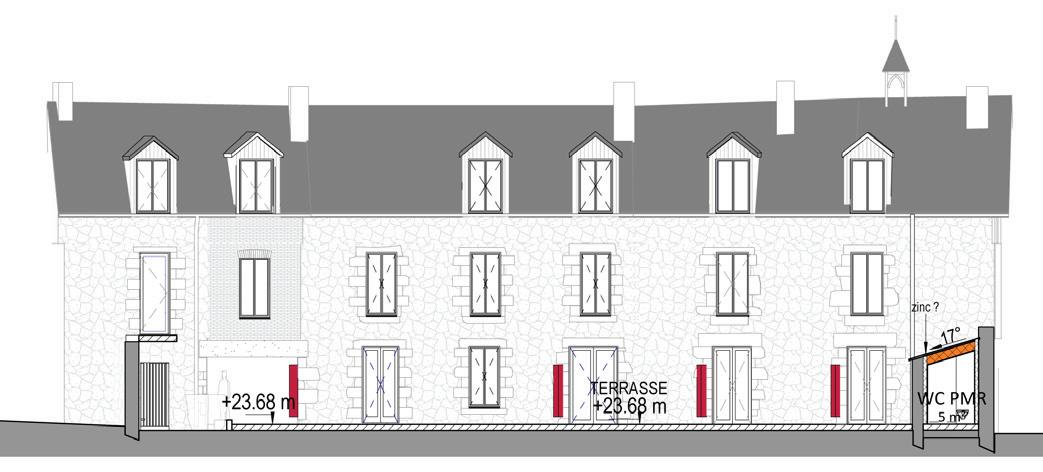

Plan de façade - plan de travail, phase APS
Plan de démolition façade - plan de travail, phase APS

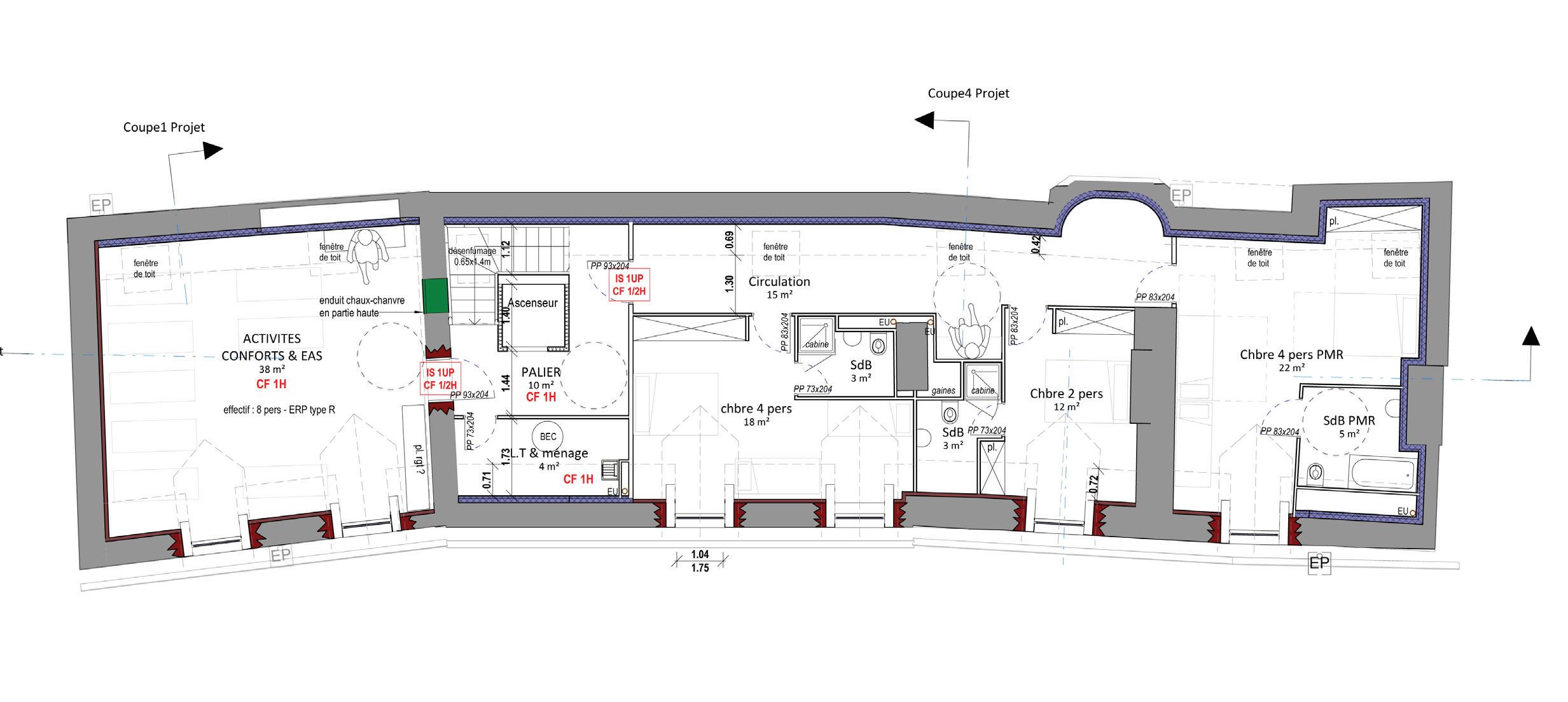

7 Plan de R+2 - plan de travail, phase APS
RENOVATION D’UNE SALLE DE FÊTES
Saint Martin-des-Champs (50) 2021 - 2023
Projet d’extension et de rénovation thermique d’une salle des fêtes construite durant les années 1980.
8

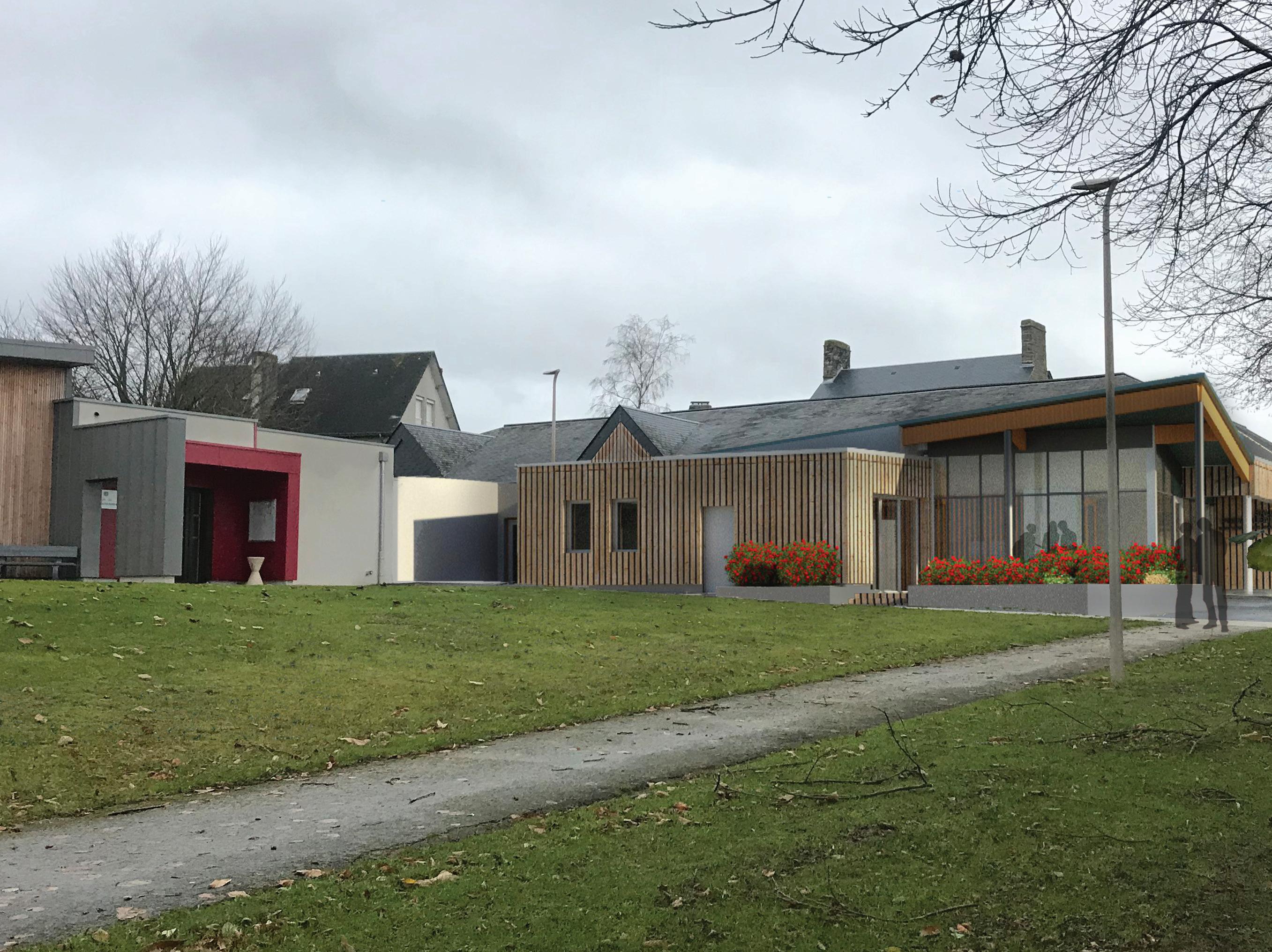

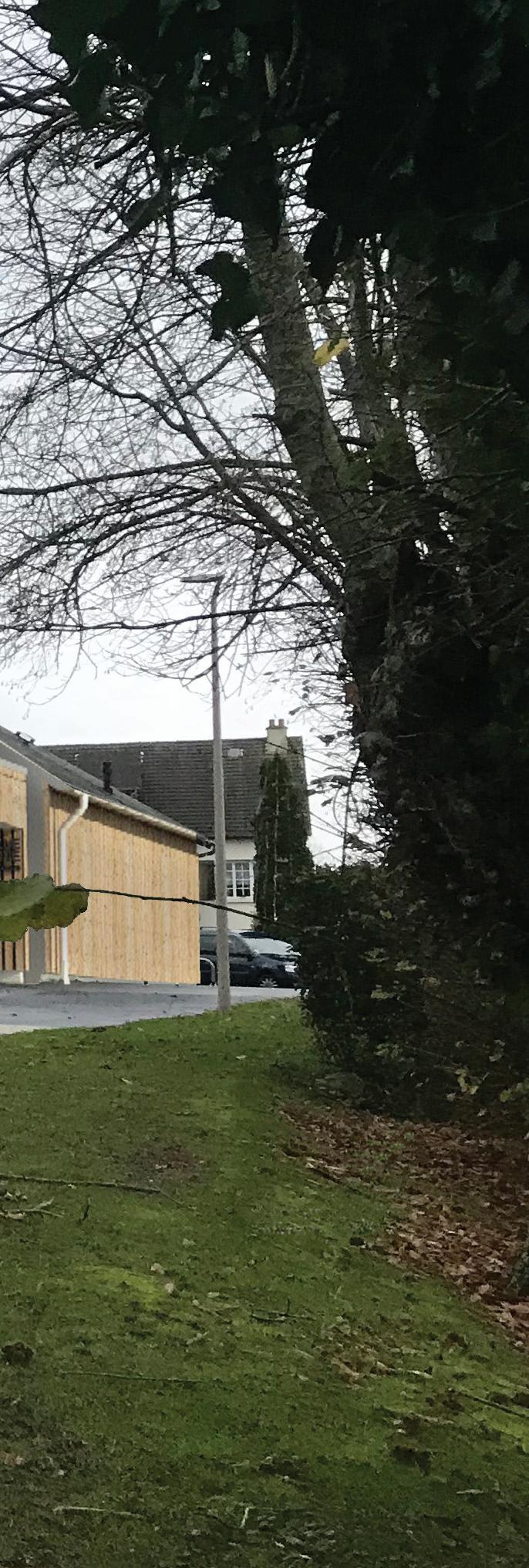

Vue de l’extension depuis le parking existant - Insertion pour le PC
Haut : Coupe de l’extension et de l’existant. Photo : JVArchi & associés ;
Gauche : vue de l’extension. Photo : JVArchi & associés ;

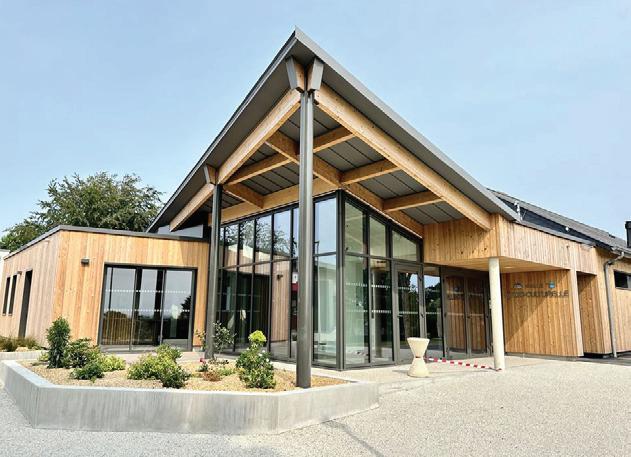

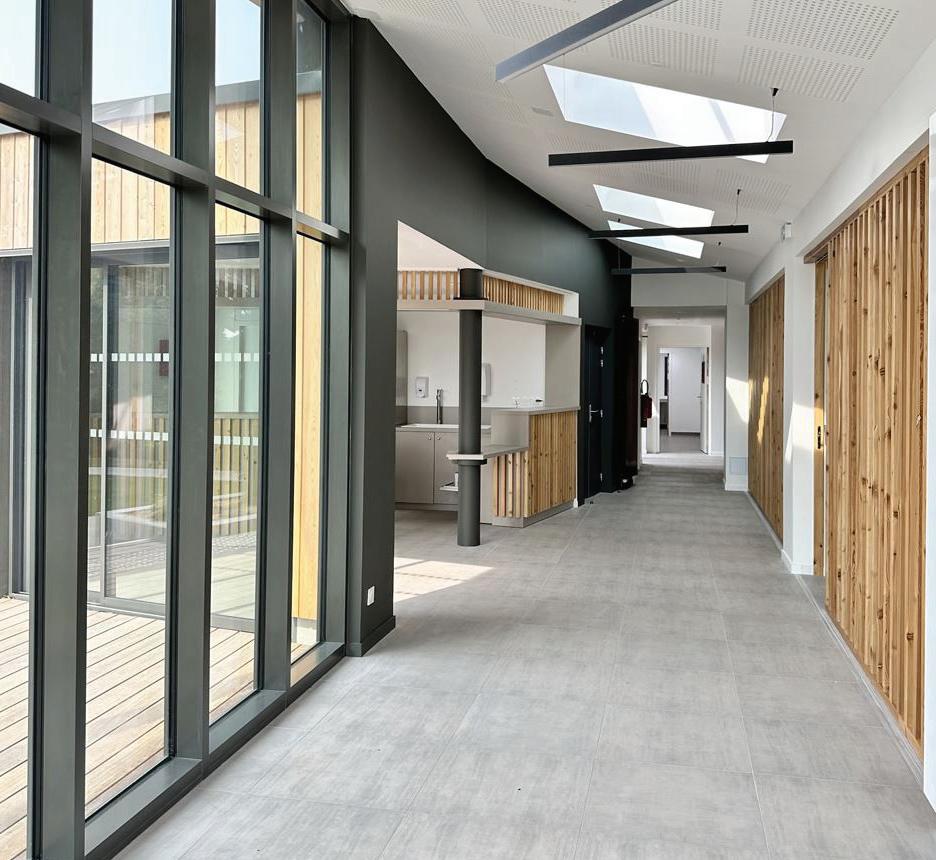

Droite : vue de la nouvelle entrée. Photo : JVArchi & associés ;
Maîtrise d’ouvrage : Mairie Saint-Martin-des-Champs (50)
Maître d’oeuvre : JVArchi & Associés
BET Fluides : Coquière Ingénierie
BET structure : BETS Siméon
Economiste de la construction : INGOTEC
Acousticien : dB Therm
CT : Dekra Industrial SAS
SPS : Cabinet Bagot
Date de livraison : 2023
Missions : PC, PRO-DCE

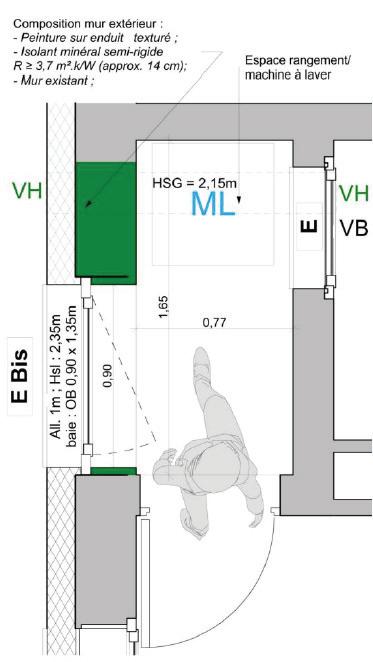

9 HAUT 5 6 TOITURE: -Couverture ardoises & liteaux existants -Chevrons, pannes bois massif existants -Isolation thermique 200 mm + BA13 et BA15 + 45 mm laine de verre -Plafond acoustique pérforé TOITURE: -Couverture ardoises & liteaux existants -Rexotoit existant -Pannes bois massif existantes -Isolation thermique 100 mm + BA13 et BA15 + 45 mm laine de verre -Tasseaux verticaux bois 75 x 20 mm ép. (vide entre tasseaux de -Carrelage et parquet -Dallage 150 mm -Isolation sous dallage 140 mm MUR -POURTOUR TRAITEMENT ACOUSTIQUE: bande apparente 5 6 Coupe 4 +1.83 m 2 3 4 5 6 1 Dgt.2 WC-F Fenêtre de toit (inclinaison 15°) Fenêtre de toit (inclinaison 15°) Fenêtre de toit (inclinaison 15°) Plafond acoustique perforé 2.94 0.44 2.50 ME-6 MI-8 MI-14 MI-12 Ouverture de toit existante. Skydome remplacer Ouverture de toit existante. Skydome remplacer Ouverture de toit existante. Skydome remplacer Nouvelle cloison TOITURE: -Toiture étanchéité existante TOITURE: -Couvertines thermolaquées -Etanchéité avec ses remontées -Isolation thermique 160 mm -Dalle pleine -Isolation acoustique 45 mm -Plafond acoustique SOL: - Carrelage -Dalle portée 160 mm -Isolation sous dallage 140 mm TOITURE INCLINEE: -Couverture zinc + volige bois -Chevrons bois -arbalètriers et pannes bois -Isolation thermique 300 mm entre arbalètriers -Membrane pare-vapeur -Isolation acoustique 45 mm + BA13 + BA15 -Plafond acoustique perforé ME-9 MI-11 MR-3 2.30 0.64 JD 1.34 0.44 Habillage zinc joint debout en sous-face Capotage MR en alucobond 2.30 0.18 Nouveau faux plafond 60x60 Carrelage sur dalle existante Limite de propriété Vide téchnique 2.30 Cloison existante Doublage BA13 +3.10 m 2.55 Couvertine Habillage alucobond SOL: - Carrelage -Dalle portée 200 mm -Isolation sous dallage 140 mm +0.00 m Béton désactivé pente 1.5 % -0.02 m +0.10 m Economiste de la INGOTEC - Frédéric 37 bd Georges 14000 CAEN Tél : 02 61 fdurand@ingotec.fr BET Fluides - Thermique SARL COQUIERE INGENIERIE 85ter route 50180 AGNEAUX tél : 02 33 accueil@coquiere Architecte JVArchi & Associés 13 rue G. 50400 GRANVILLE tél 02 33 jvuillermoz@jva.archi Commune Amelioration de Coupes A, B & C DCE WC A RENOVER EXTENSION / BAR & COULOIR ENTREE HALL EXTENSION HALL ENTREE STOCKAGE / VESTIAIRES RGT 2 RENOVE Echelle 1 50 Coupe A Mur existant Chéneau zinc + platelage bois Habillage BA13 0.20 0.15 Isolation acoustique & plafond acoustique perforé Fenêtre de toit (inclinaison 15°) arbalètriers et iIsolation thermique 300 mm entre arbalètriers Couverture zinc + volige bois panne bois Membrane pare-vapeur Cloison type claustra, tasseaux bois verticaux 50x75 mm Couverture ardoises & liteaux existants chevrons bois 0 43 Tirant DETAN Couverture ardoises & liteaux existants Rexotoit existant Portique BLC existant Plafond acoustique Gyptone Isolation thermique 200 mm Plafond acoustique Gyptone Charpente existante laine de verre 45 mm BA13 + BA15 Isolation thermique 100 mm laine de verre 45 mm BA13 + BA15 Couvertines thermolaquées Membrane étanchéité Isolation thermique 160 mm Echelle : 1 : 20 Détail Chéneau Echelle : 1 : 20 Jonction rexotoit et toit refait
RENOVATION D’UNE MAISON - SUIVI DE CHANTIER
Saint Martin-des-Champs (50) 2022
Mission de suivi d’un chantier de rénovation d’un grand pavillion du début des années 2000, près d’Avranches. Situé dans un cadre très arborè, le projet a consisté en rafraîchir l’intérieur et l’extérieur de la maison, construir deux nouvelles lucarnes, isoler les combles et aménager un studio de musique sur le garage.
En plus d’animer les réunions hebdomadaires, de faire la gestion de factures et de suivre l’avancement du projet, la mission demandait également d’être force de proposition avec la MO pour l’aménagement intérieur et de créer des visuels à la main pour mieux communiquer avec eux et auprès de l’equipe de MOE.
10

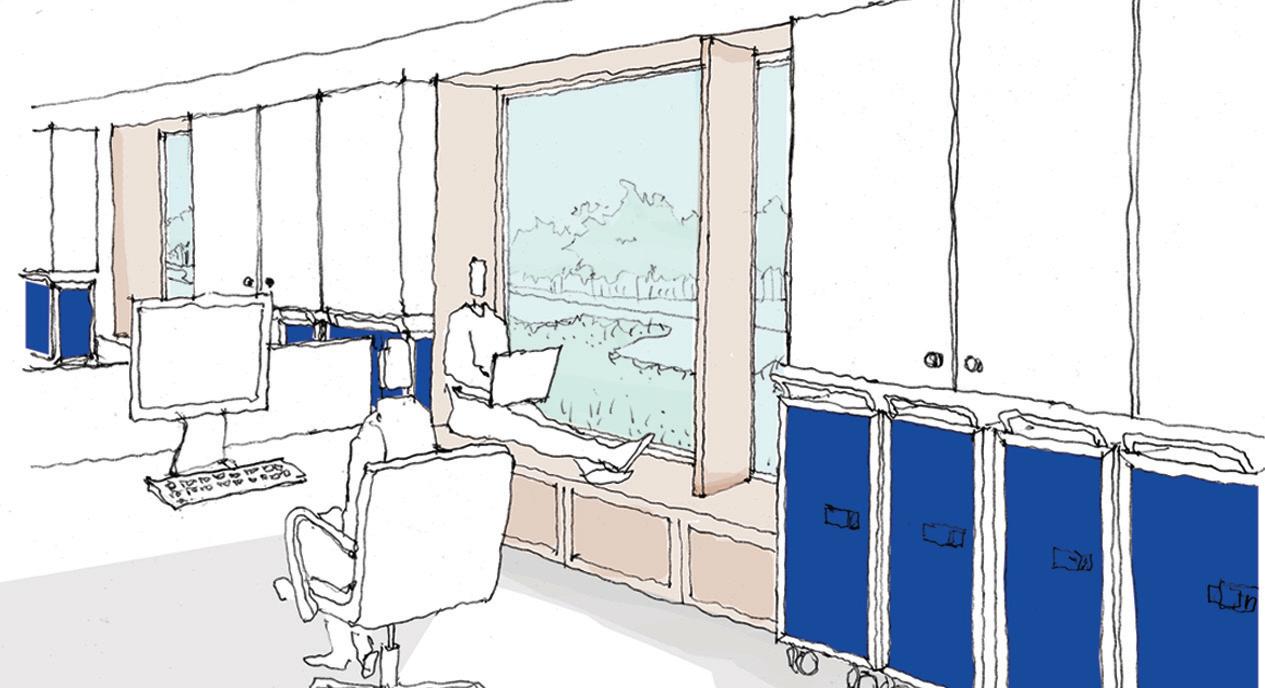

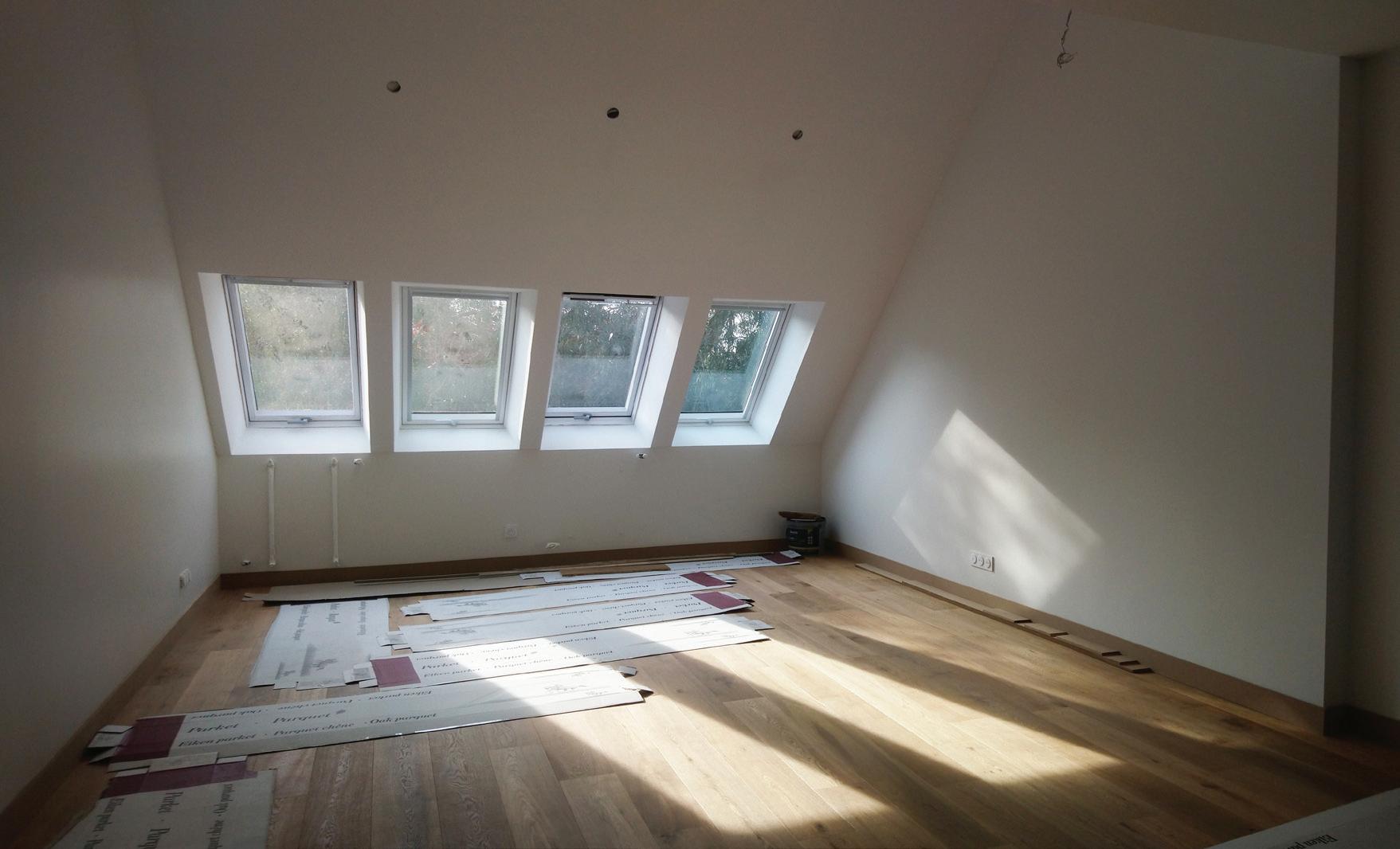

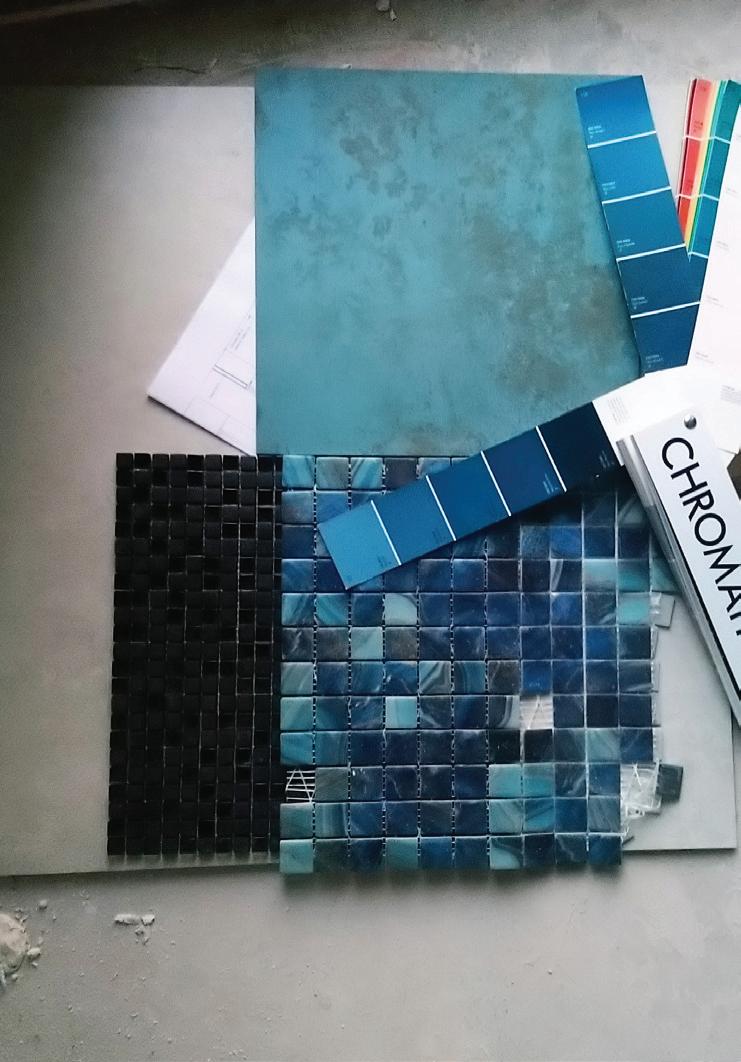

RafraÎchissement de la pièce de vie du 1er étage

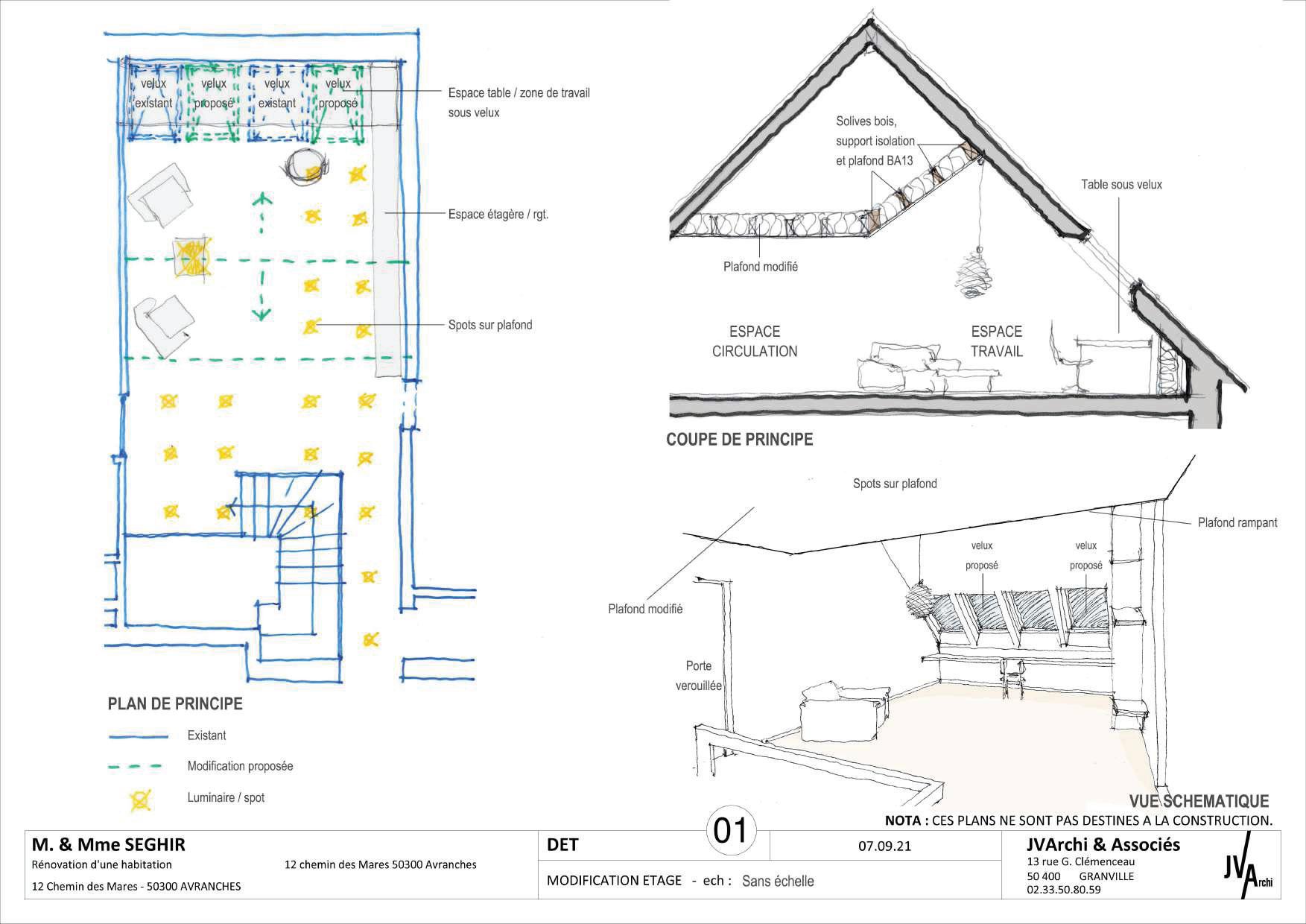

Vue et plan schématiques présentés lors de la réunion de chantier
MO privé
MOE JVArchi & Associés
Surface 250 m2
Date de finalisation du chantier 2022
Missions : DET, EXE
11
12

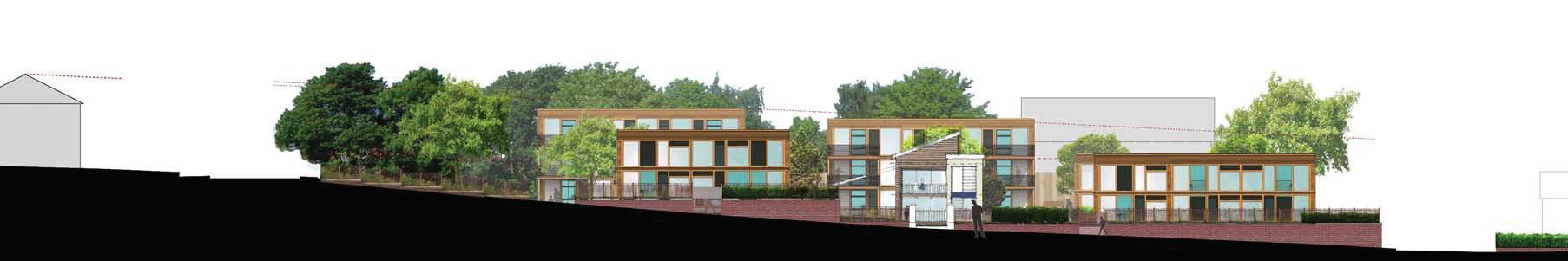

Ploërmel 2020 Vue Sud - Ouest du projet
LOGEMENTS - FAISABILITE
Surface crée : 3562 m2
Client : promoteur privé
MO : Ekum Architectes

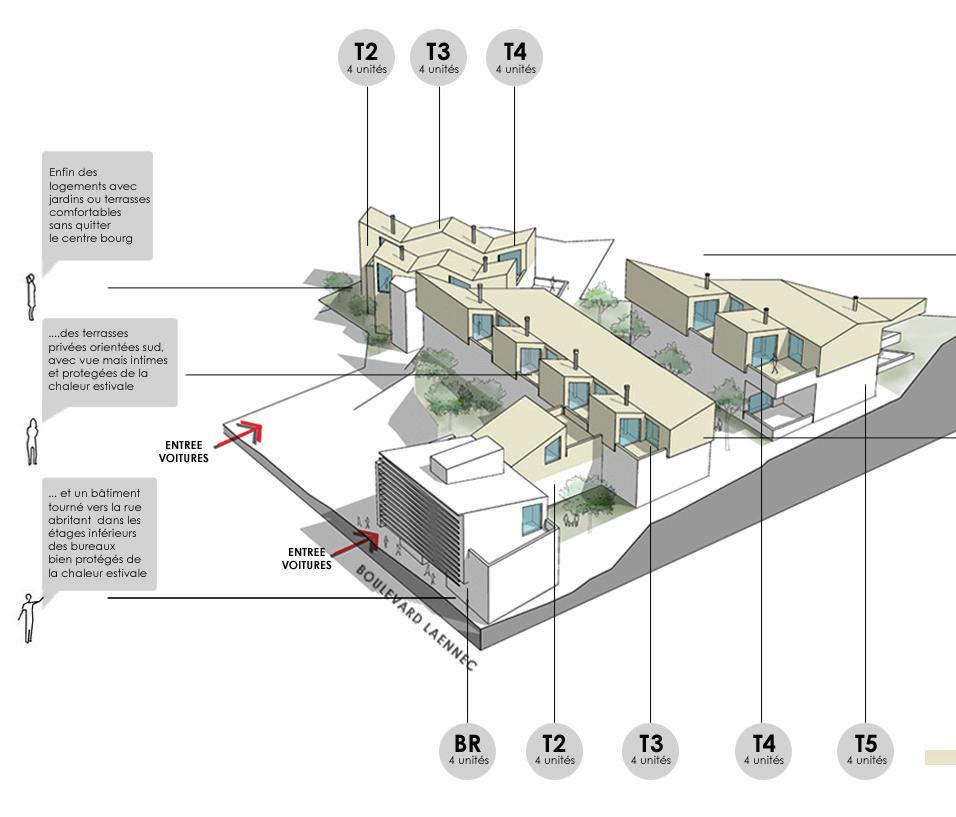

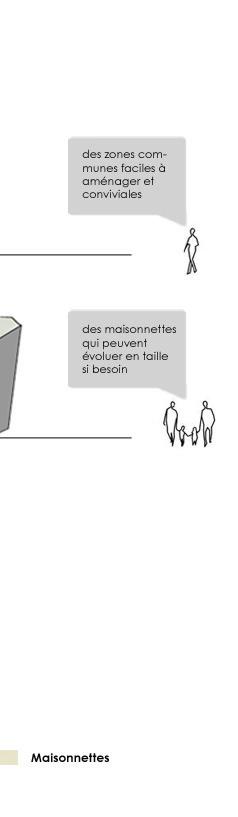

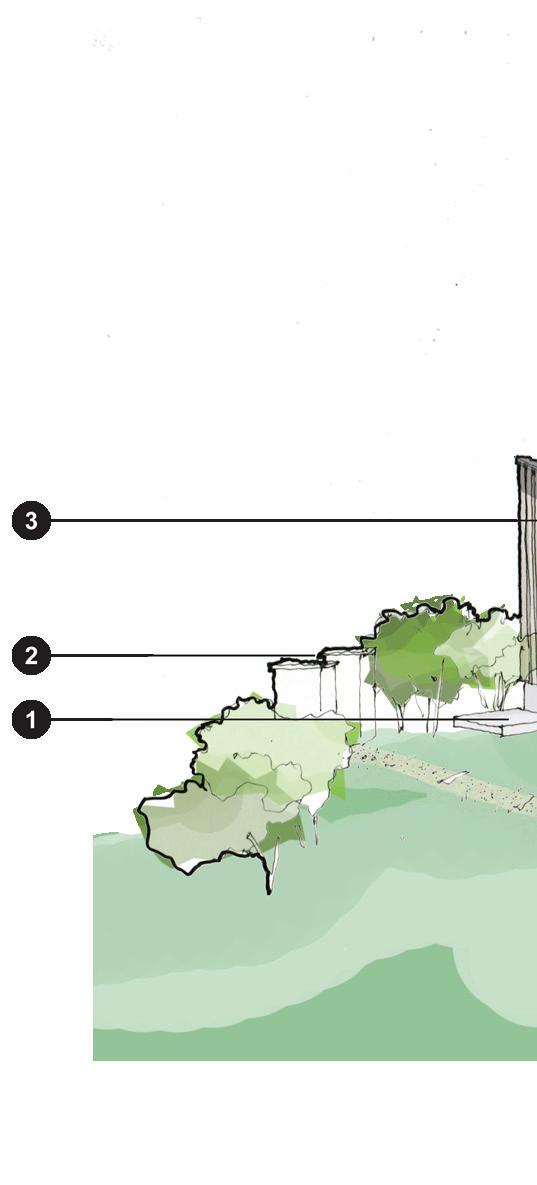

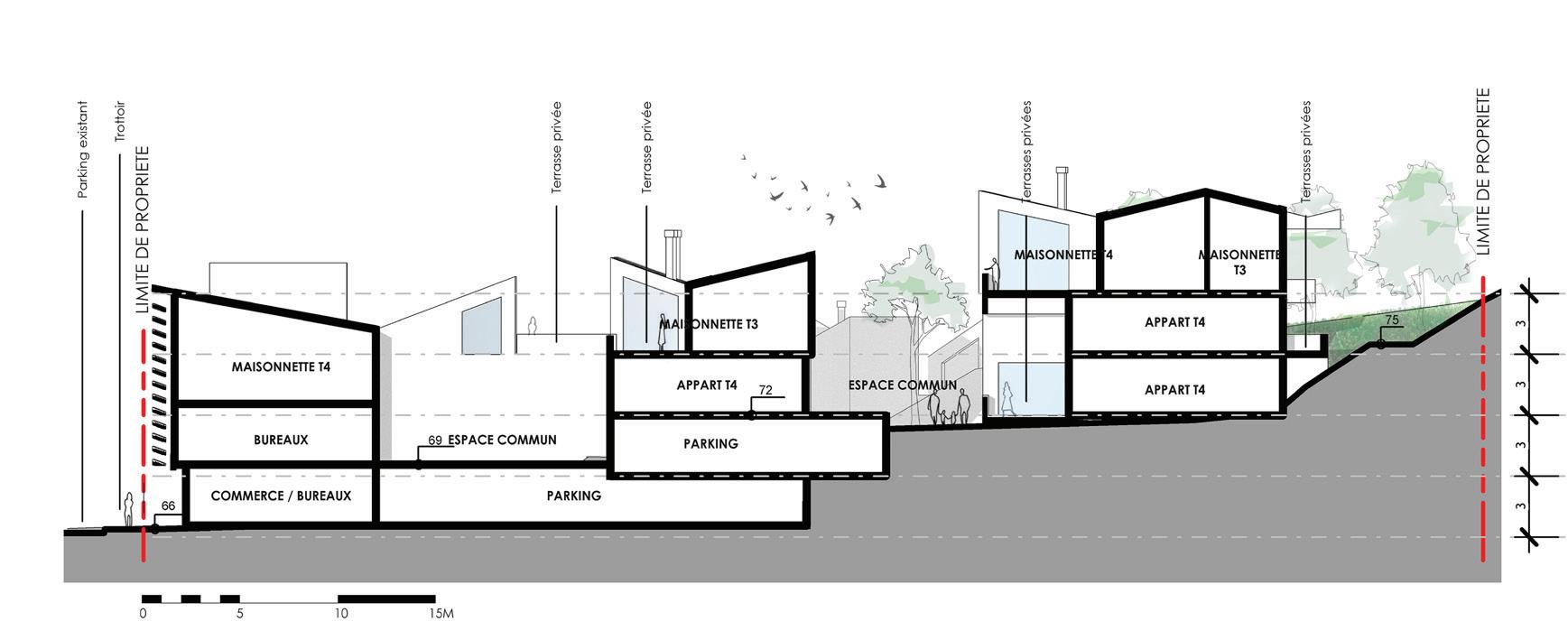

Habiter le coeur d’ilot
Etude de faisabilité rapide réalisée pour présenter à un promoteur local. Le projet présentait un terrain en pente et des parcelles à géometries compliquées dans la commune de Ploërmel (56).
Projet non abouti.
13
SURELEVATION DE BUREAUX
2020 - 2021
Projet minimaliste de surélévation de bureaux permettant une augmentation de la surface utile du bâtiment, tout en conservant une emprise au sol réduite. Le projet consiste en la création d’un volume appuyé sur une structure extérieure indépendante en acier qui supporte des poutres treillis transversales en bois lamellé collé portant l’extension.
14
Noyal sur Vilaine

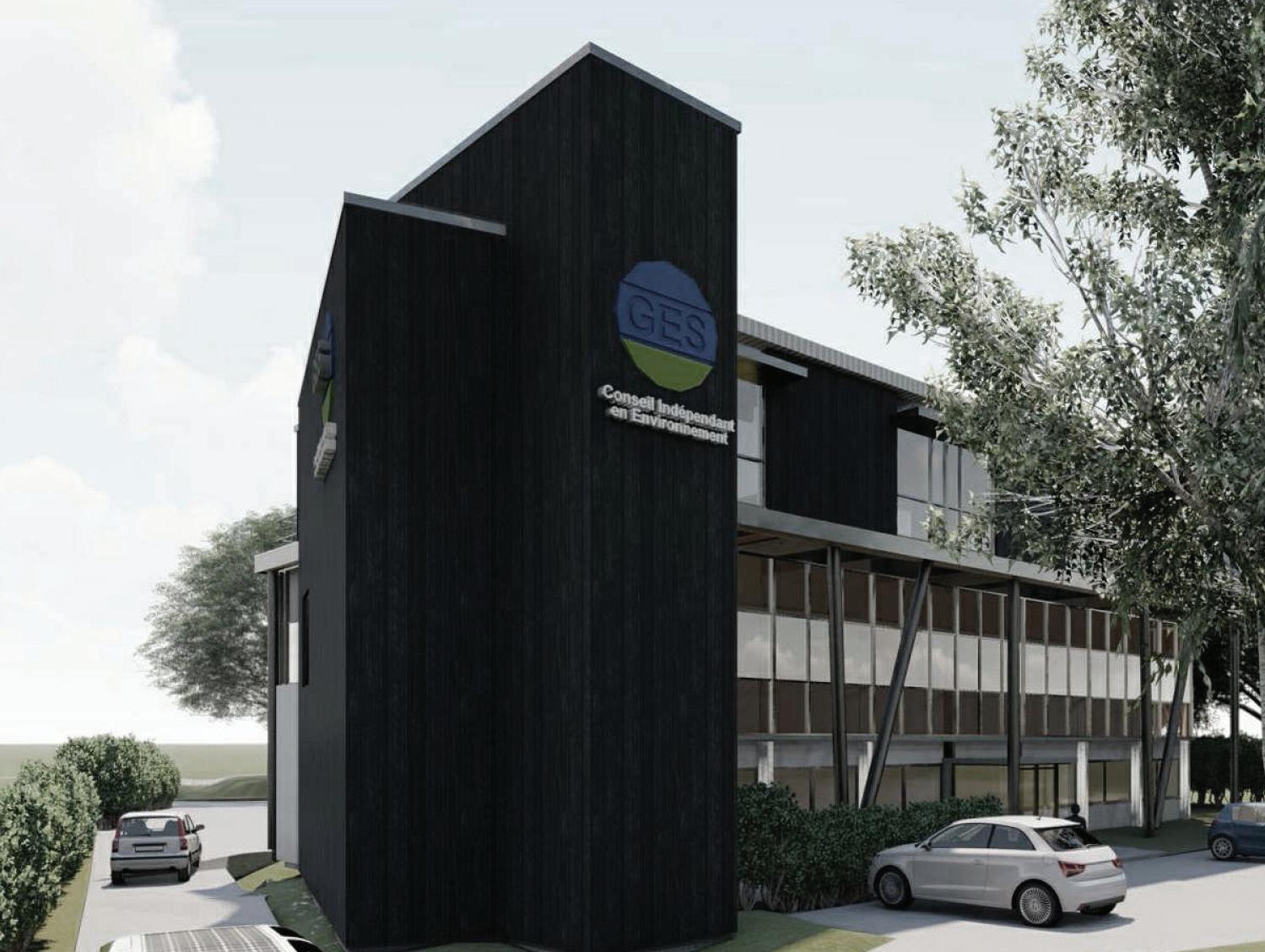

Vue Sud -
Ouest
du projet
Surface crée : 391 m2
Structure : bois lamellé collé
Bardage : Douglas
Client : GES
Maître d’oeuvre : Ekum
Architectes
CT : Qualiconsult
SPS : ABG Coordination
Date de livraison : -
Axonométrie

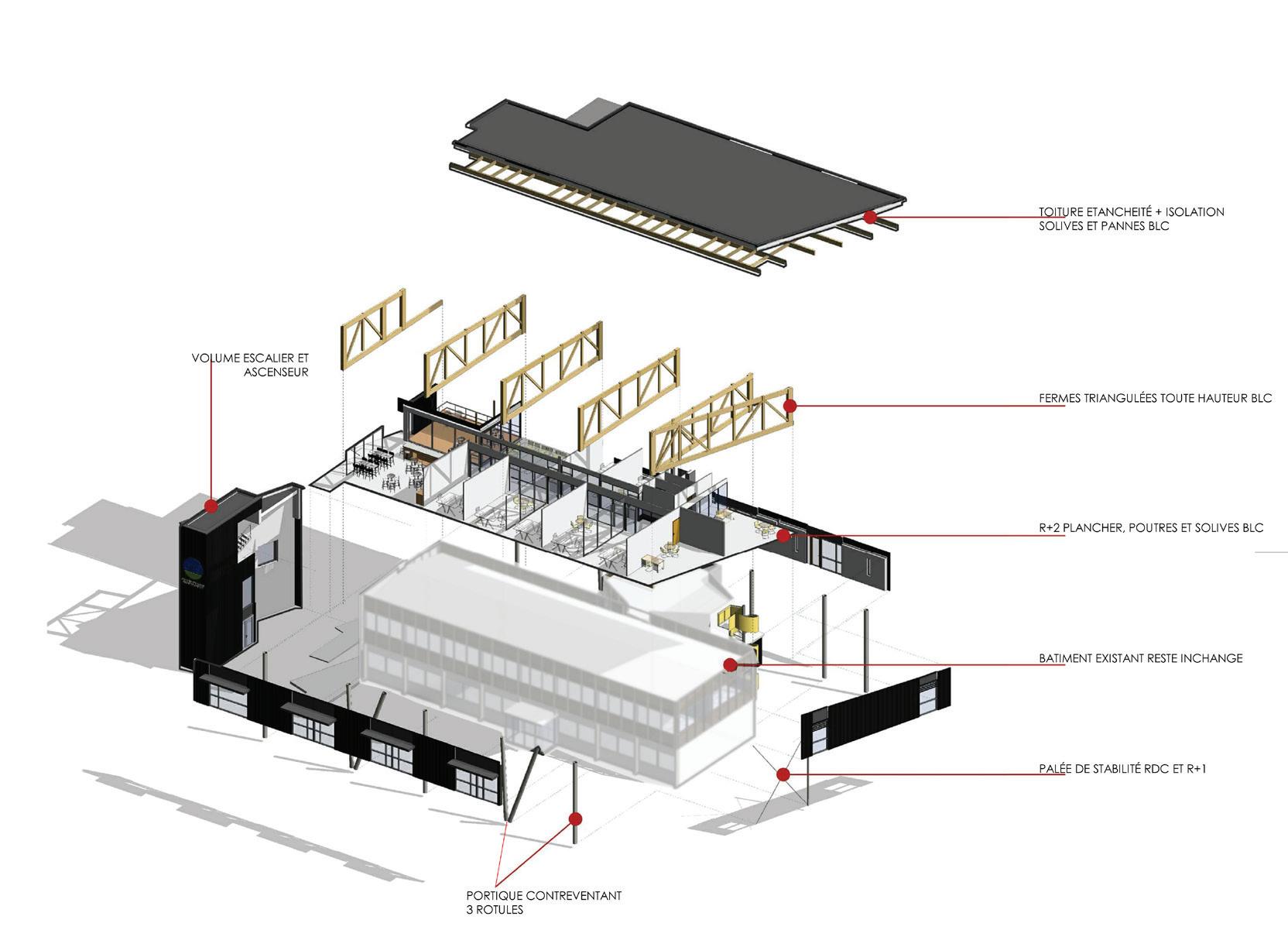

de principe - Eléments structurels
Les atouts :
• Préfabrication hors-site à moins de 30 km du chantier, permettant un montage rapide, la rationalisation des ressources et la réduction des nuisances aux usagers, car la construction se déroule en site occupé.
• Largeur et hauteur du bâtiment optimisés en fonction de la hauteur statique des poutres treillis.
• Le nouveau volume apportera de l’ombrage sur la façade Sud du bâtiment existant pendant les mois de mai à octobre. A son tour, l’extension comporte des brise-soleils conçus pour protéger les bureaux créés de la chaleur estivale. Un effort a aussi été mené pour isoler la toiture des fortes chaleurs.
15
EXTENSION D’UNE MAISON
Saint Lunaire, Ille-et-Vilaine 2019

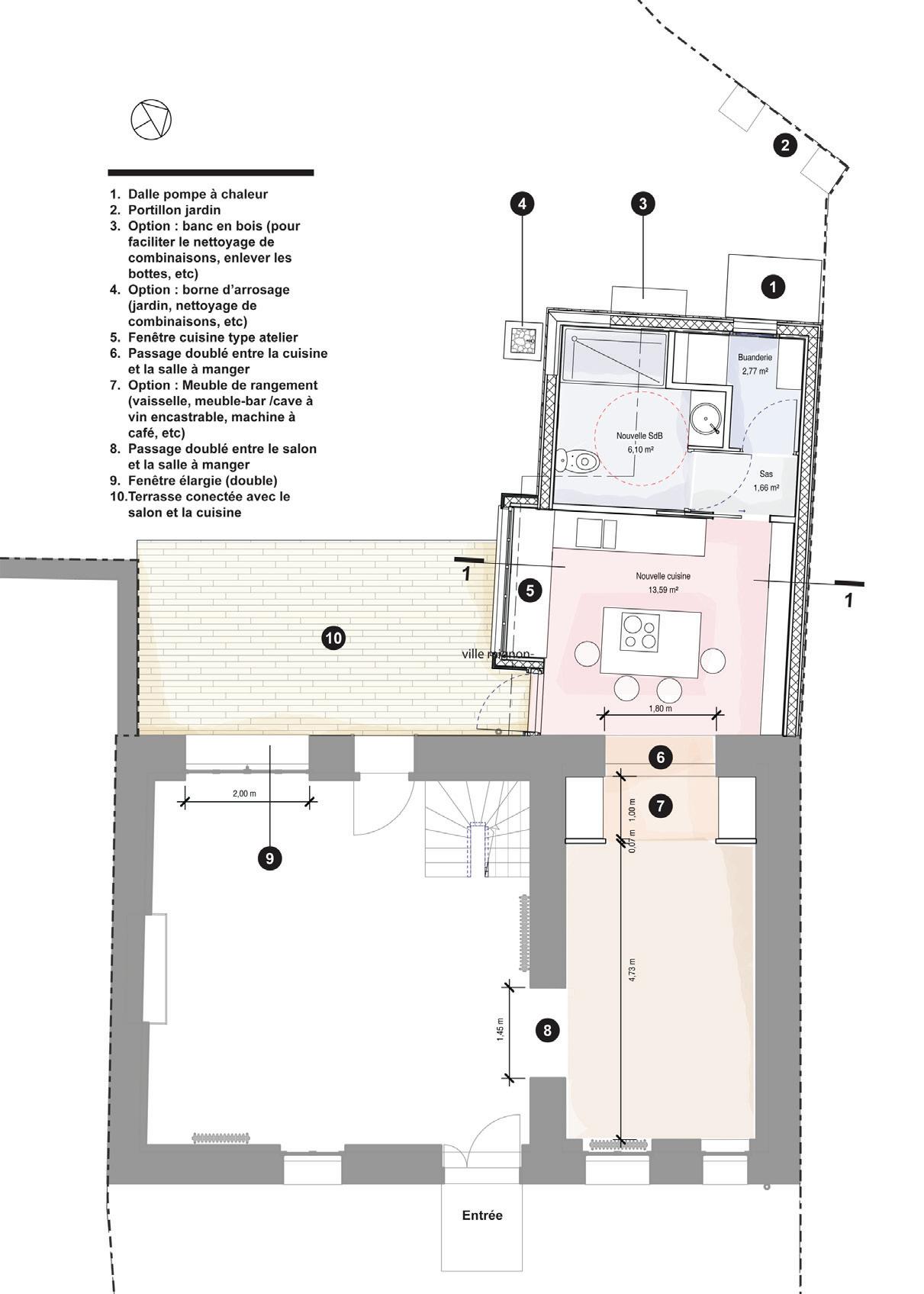

Projet en cours. La mission comprend le relevé du bâtiment existant, l’esquisse et la réalisation du dossier du permis de construire. Il s’agit d’une maison bretonne datant de la premiere moitié du XXème siècle, d’une surface de 140 m2.

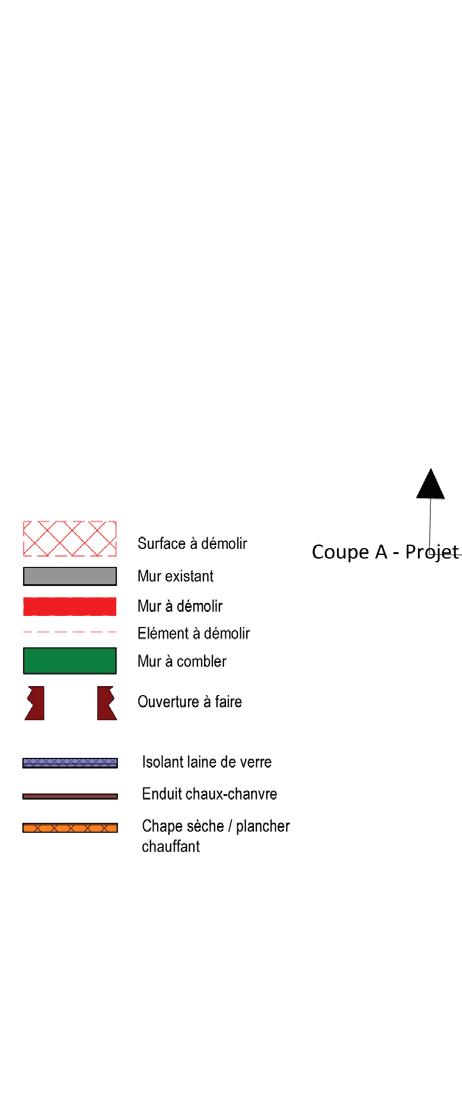

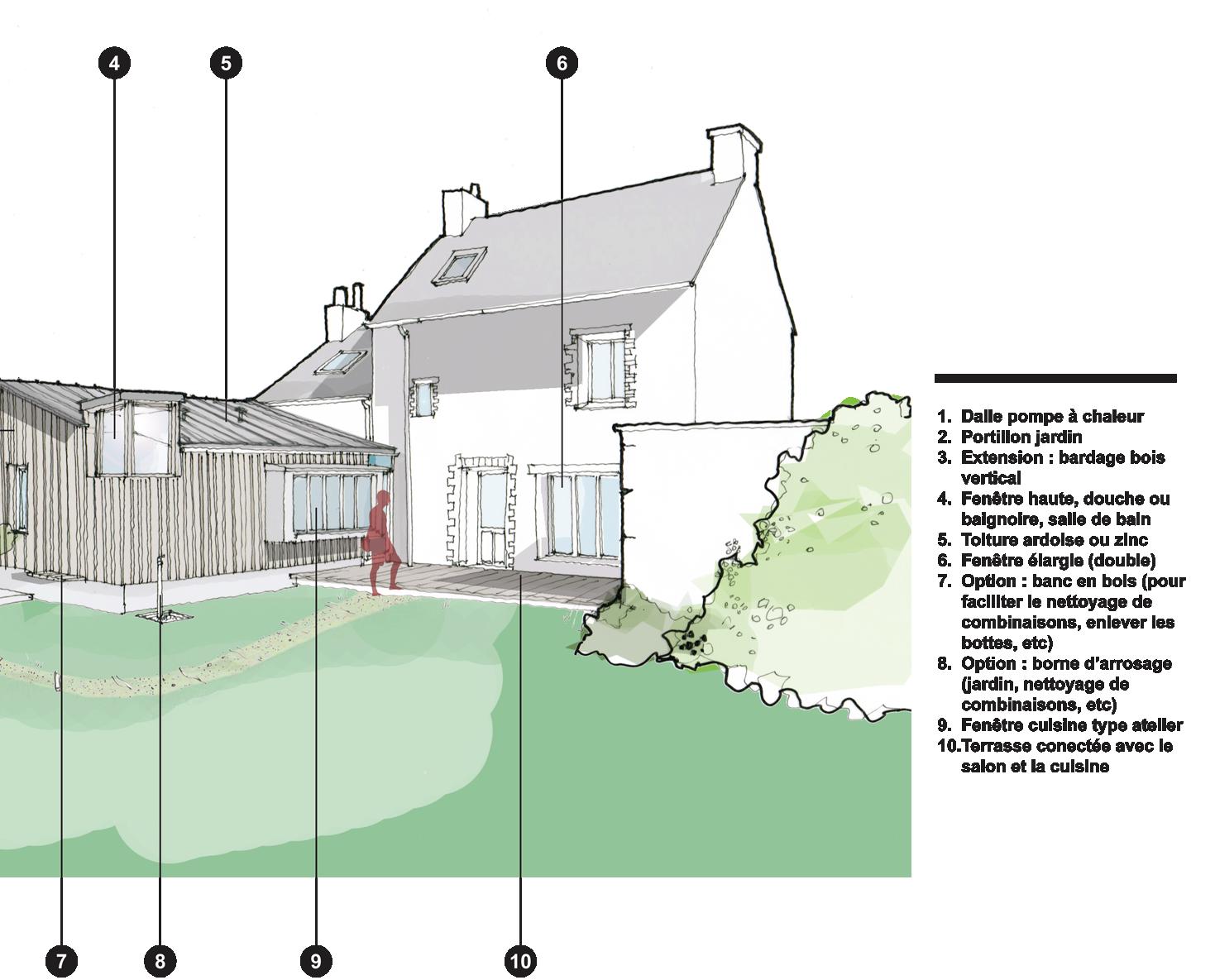

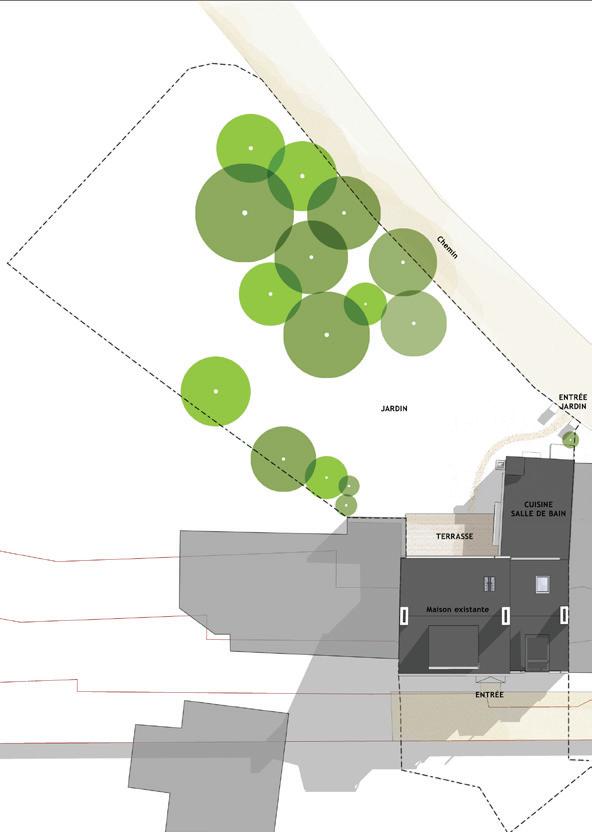

L’extension, qui comprend une salle de bain, une buanderie et la cuisine s’organise au tour de la salle à manger et se trouve face à un grand jardin donnant sur un chemin de campagne.
La cuisine s’ouvre sur une terrasse en bois communiquant avec le salon de la maison. La salle de bain profite d’une entrée de lumière naturelle sur la baignoire.
Matériaux : Bardage bois, toiture en zinc.
16
17
COLLECTIF LILAC
Leeds, Royaume Uni 2011
Situé à l’ouest de la ville de Leeds, sur un terrain urbain à l’abandon, LILAC est aujourd’hui le premier collectif de maisons écologique britannique vraiment abordable.
Il est composé de 20 logements en paille, une “maison communautaire”, des jardins potagers et d’espaces verts partagés.
18

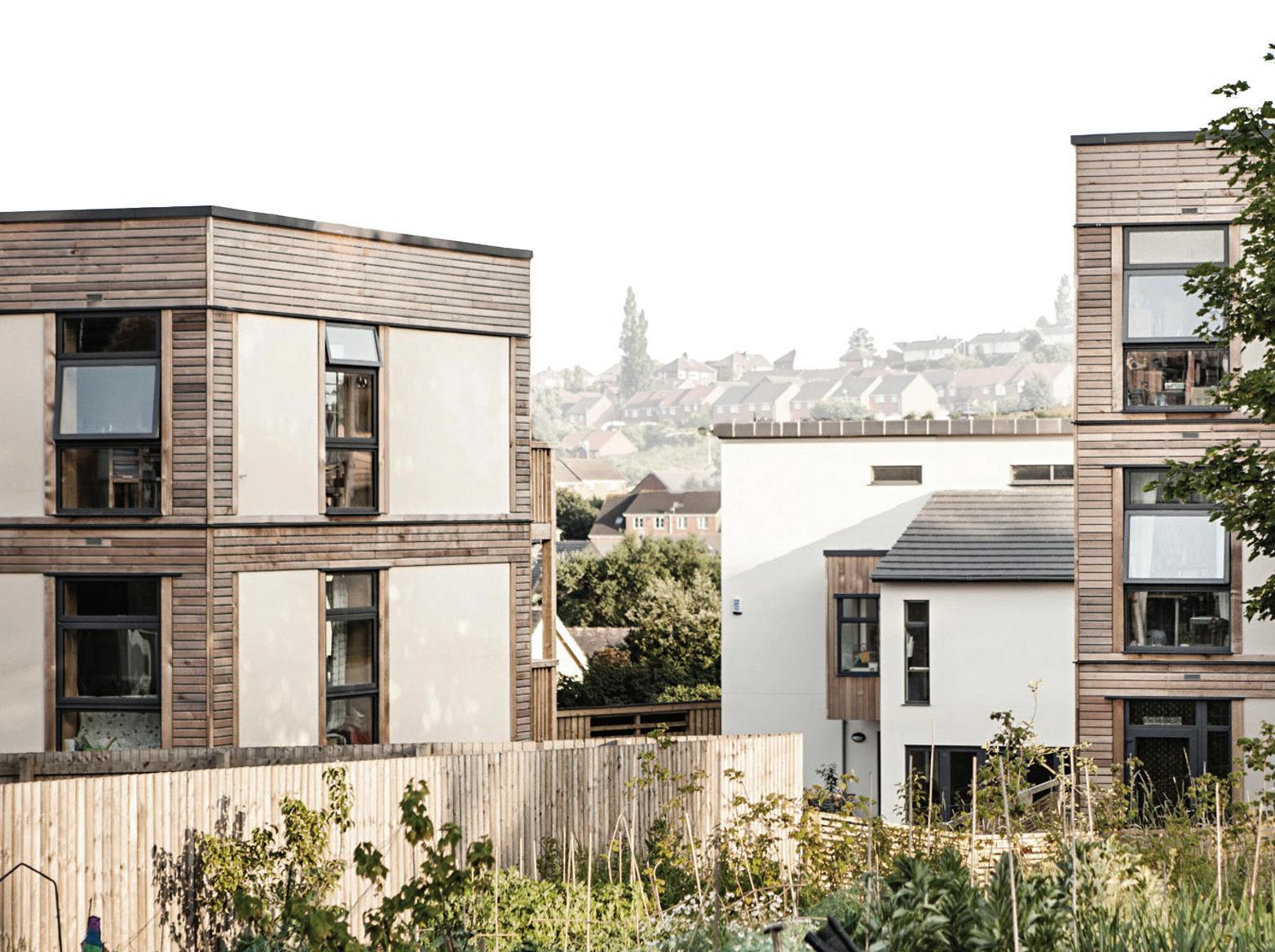

Vue de l’ensemble depuis les jardins potagers. Photo : Andy Lord
Les bâtiments entourent des jardins communs et un étang lié au système de gestion des eaux de ruissellement du collectif. Le projet favorise les espaces piétons, d’échange et de partage. Pour cette raison,
l’atelier de réparation et les parkings de vélo prennent l’importance, au détriment d’espaces de stationnement, décision initialement contestée par la ville de Leeds, puis acceptée après négociations.
Maisons et appartements ont été construis avec un système modulaire de murs en bois et isolation en bottes de paille sourcées localement.
19

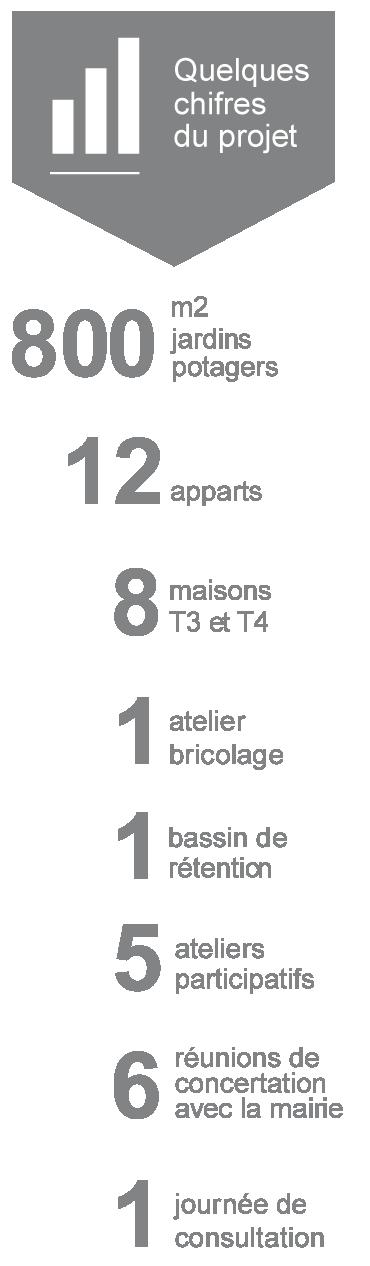

Démarche participative avec les futurs habitants

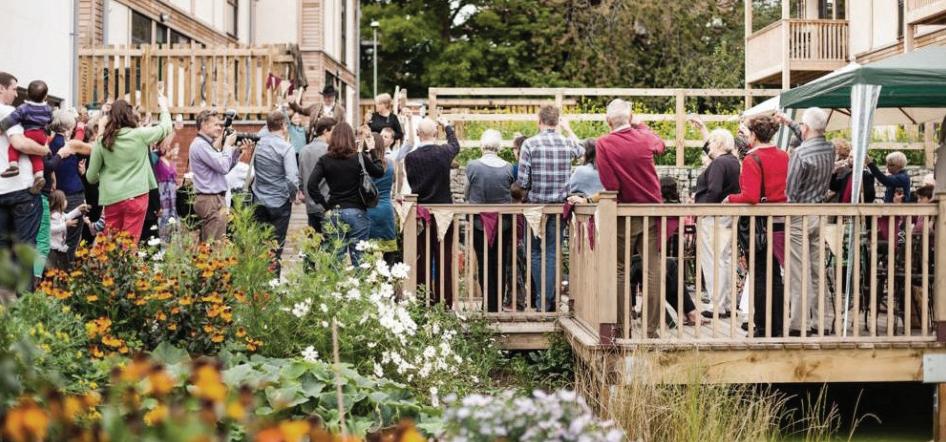

20 Cérémonie d’inauguration, jardin central. Le jardin intègre un bassin de rétention avec végétation aquatique pour la gestion du ruissellement d’eaux
Maître d’ouvrage LILAC Coop
Maitre d’œuvre White Design Associates
Programme 20 logements / 1 maison communautaire
Surface 1 601 M2
Montant des travaux 4 200 000 € HT
Date de finalisation du chantier 2013
Mission : Conseil, APS, APD, PC, DCE et démarche participative

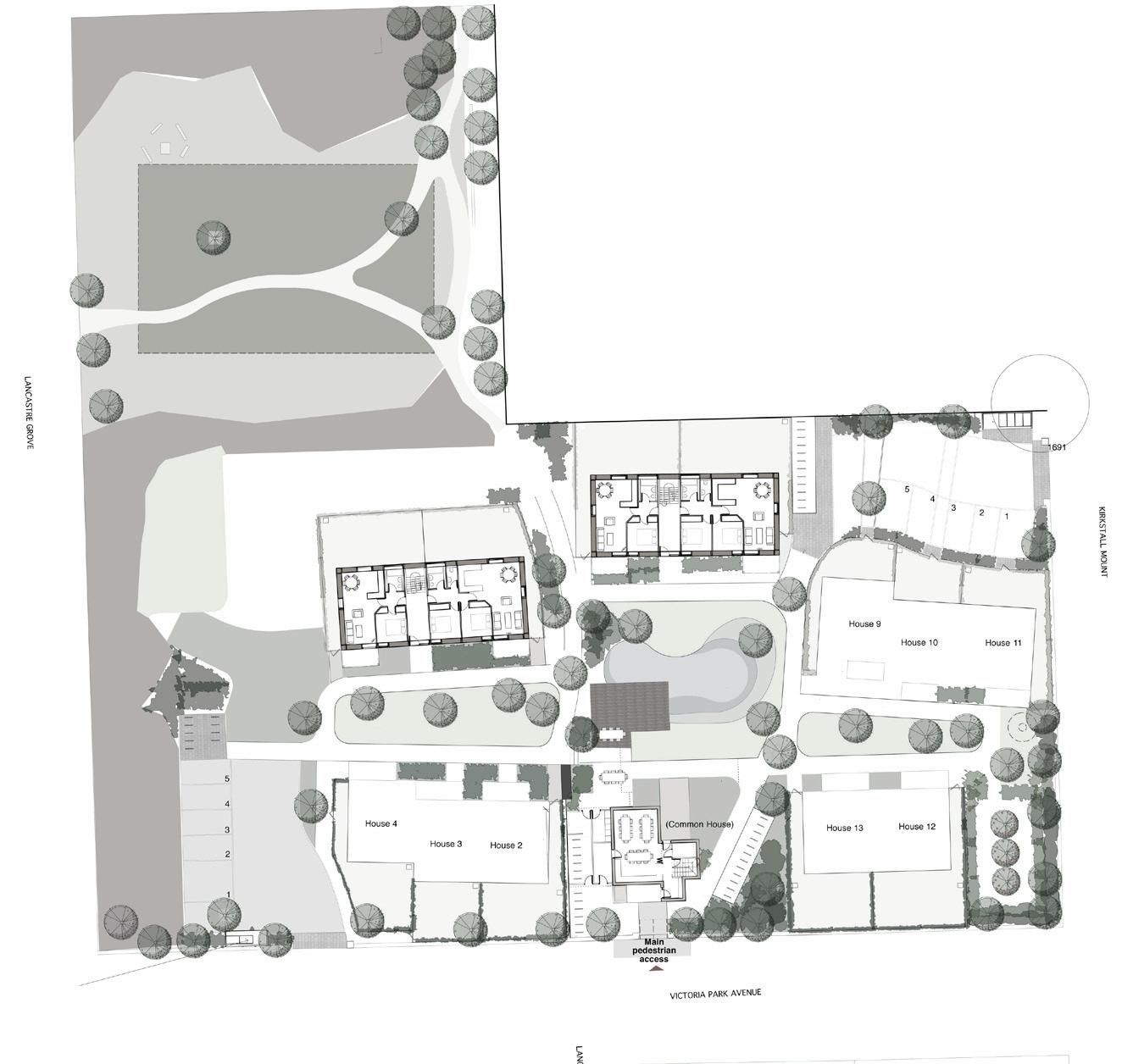

21 Plan General RdC,
terrain Façades côté rue d’acces
partie haute du
EXTENSION BUREAUX, USINE SOCOMORE
Elven, France 2015
Projet d’extension des bureaux administratifs d’une usine, dans une zone HQE. L’extension a été conçue en collaboration avec les salariés et la direction. Elle répond aux besoins exprimés par l’ensemble du personnel :
• Besoin d’espaces sains et confortables qui invitent à l’échange, l’interaction et l’innovation.
• Utilisation de grands volumes comme espaces informels de lecture, de réunion et de travail.

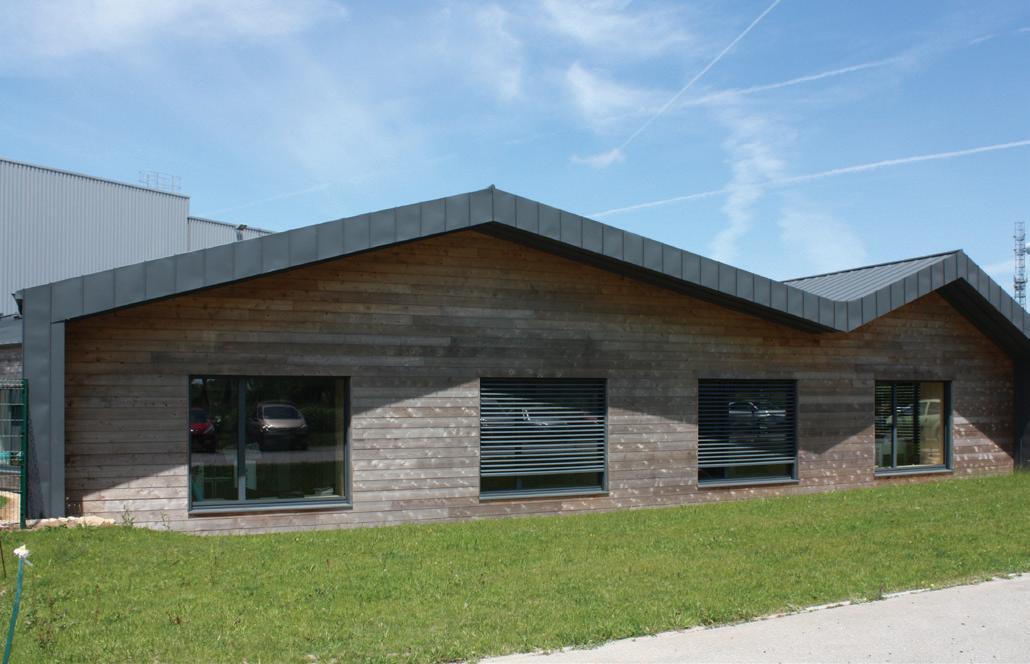

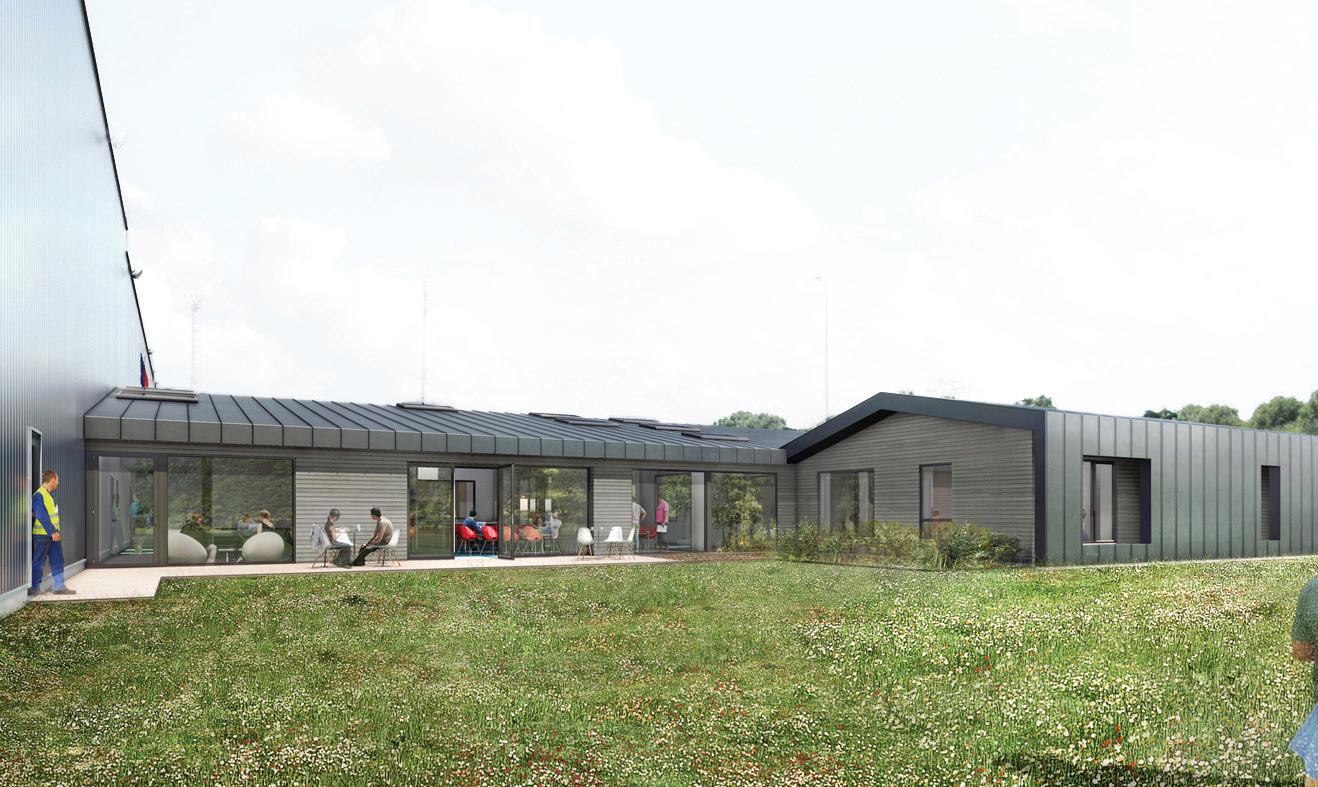

Vue sud Ouest de l’extension. Image : Jacques Rouzeval 22
Maître d’ouvrage Socomore
Maitre d’œuvre 10i2LA Architecture
Surface 523 M2
Isolation Paille
Date de finalisation du chantier 2017
Mission : Aide dans la démarche participative, l’APS, l’APD et le PC
23
Atelier participatif avec les salariés Photo : 10i2LA
Vue de la protection solaire, façade Sud - Photo : 10i2LA
24

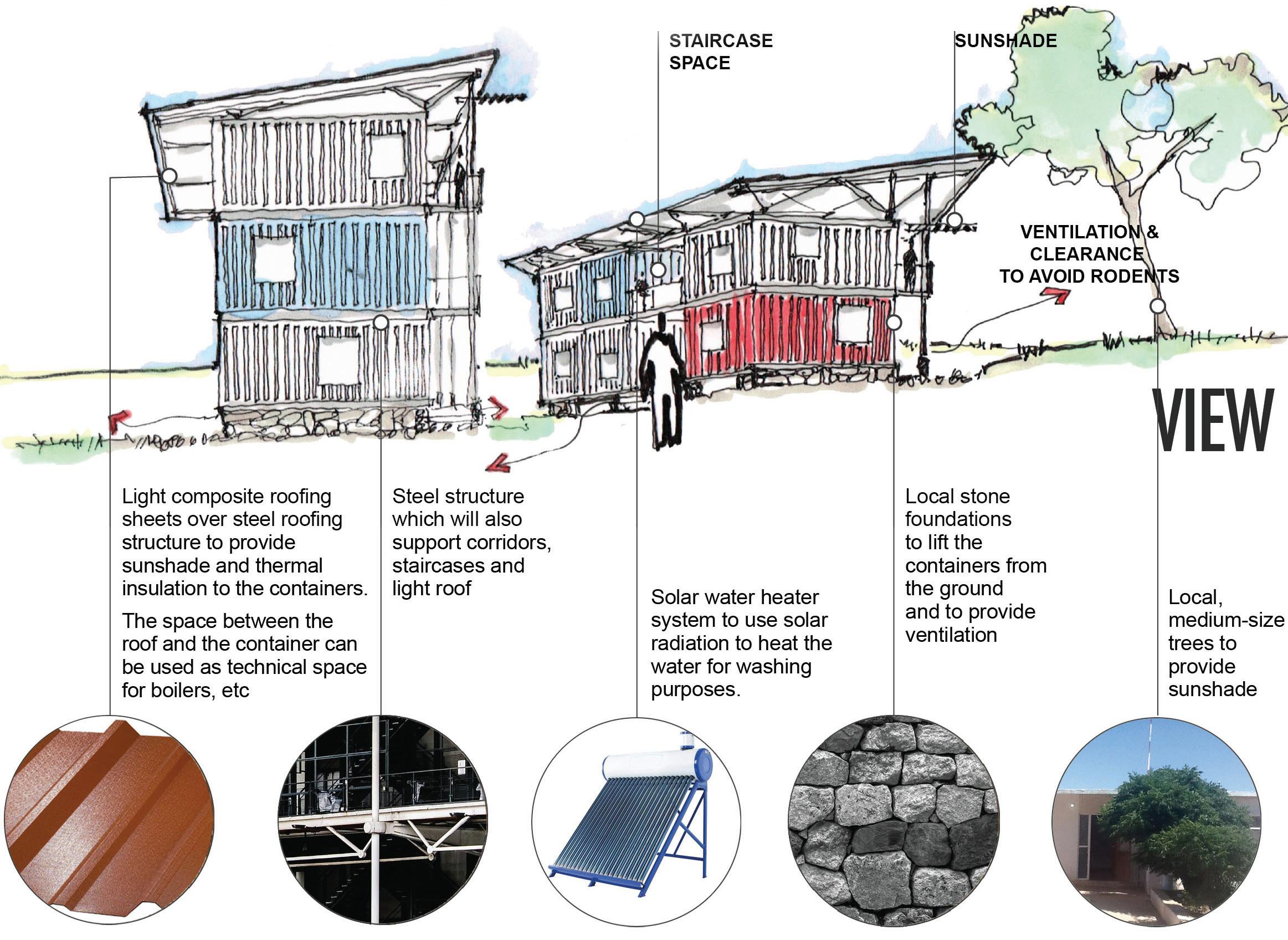

2016 Vue, option d’amenagement avec des containers empilés et protégés du soleil
DIAGNOSTIC DES LOGEMENTS ET ÉTUDE DE FAISABILITÉ Mexique
Le projet comprenait l’évaluation de 159 logements existants et la présentation d’une étude de faisabilité qui contemplait des options très différentes, prenant compte des contraintes économiques, logistiques et climatiques contraignantes.
Des concepts bioclimatiques, de réemploi, et la mise en considération des énergies renouvelables et des matériaux locaux ont été inclus dans chaque option présentée.
Un exercice de consultation avec les utilisateurs a été mis en place pour établir les priorités des étapes de réaménagement à suivre. Cet exercice a aussi servi pour comprendre les différents types d’usage que les locataires donnent aux bâtiments.
Maître d’ouvrage Privé
Surface 11 953 M2
Date 2016
Mission : Conseil technique et coordination du diagnostic
25

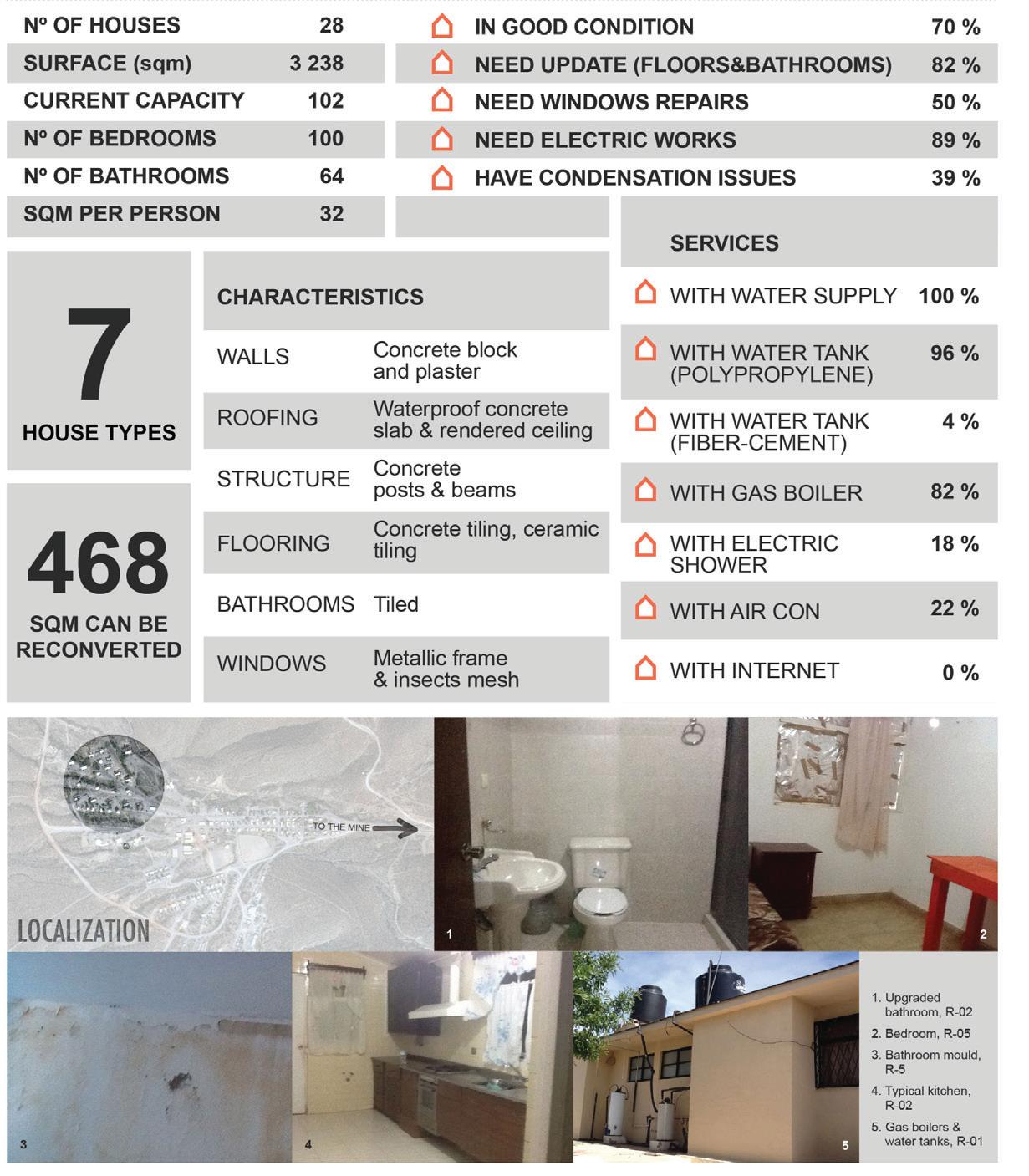

Exemple des fiches résumées des secteurs visités
CENTRE D’ACCUEIL
Christchurch, Royaume Uni 2008
Ce bâtiment sert depuis 2008 comme centre d’information pour un parc naturel protégé, localisé dans une zone inondable. L’équipe de maitrise d’ouvrage a exprimé la volonté de bâtir avec des matériaux locaux, performants et faciles à entretenir.
Le bâtiment est complètement détaché des réseaux électriques, d’eau et d’égouts, dû à l’inaccessibilité du terrain et à la qualité du sol.
Maître d’ouvrage Mairie de Christchurch
Maitre d’œuvre White Design Associates
Programme centre d’accueil. SHON 42 M2
Cout des travaux 290,000 € HT
Mission : Maîtrise d’œuvre, suivi du chantier et DOE
26

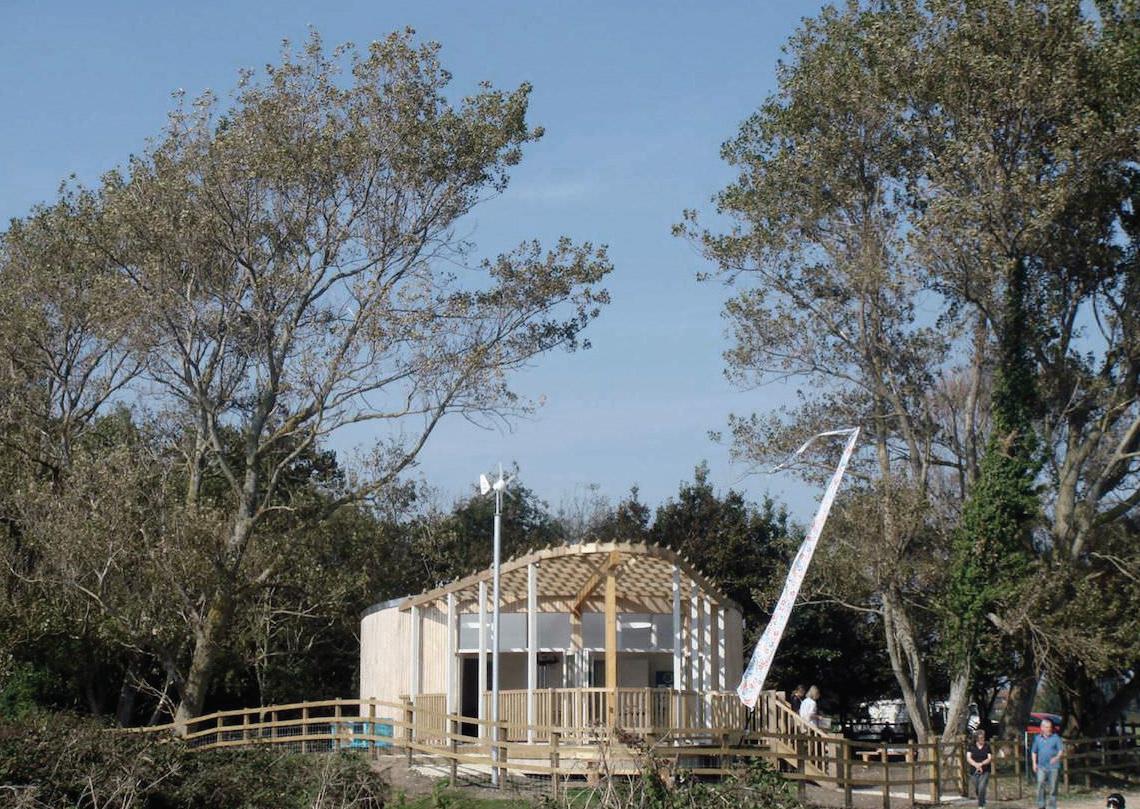

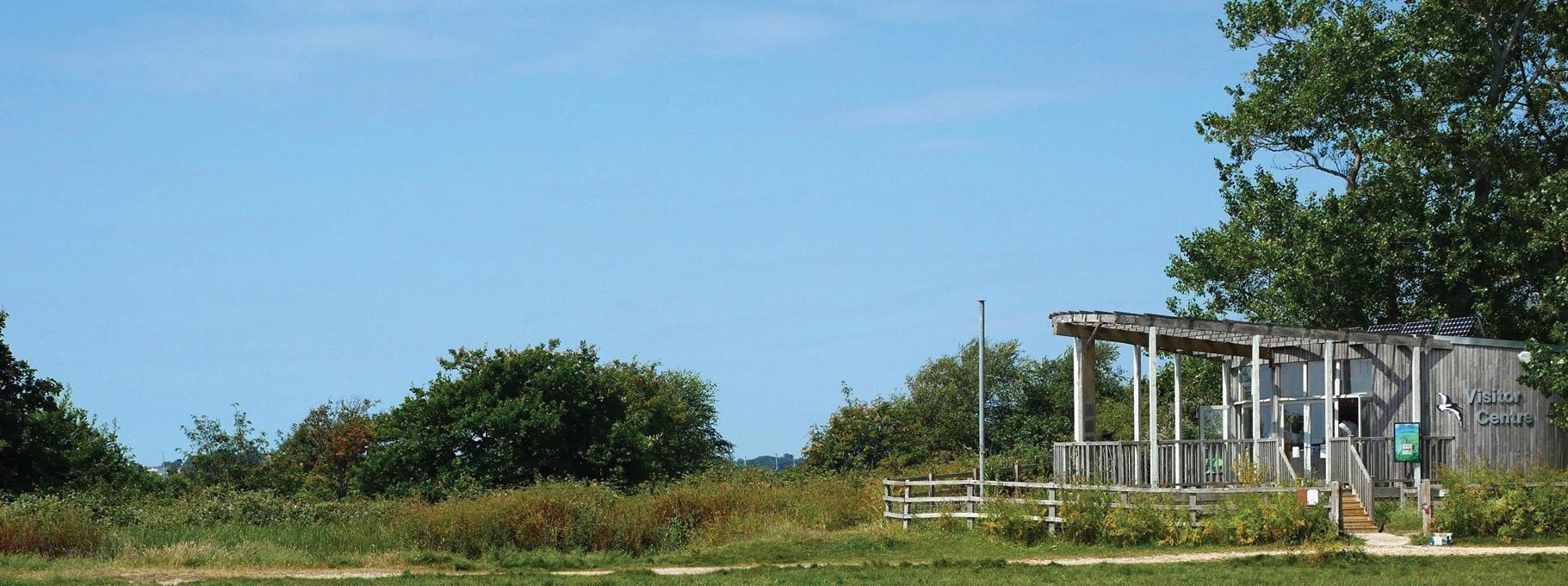

Vues du centre, avec son bardage en châtaignier local
Photos : Friends of Stanpit Marsh et White Design
27
LES SOLS INTÉRIEURS EN TERRE CRUE
Projet de recherche 2019

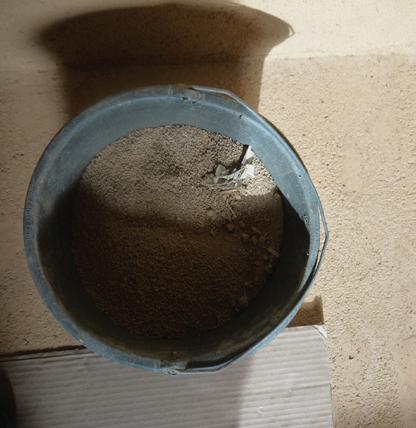

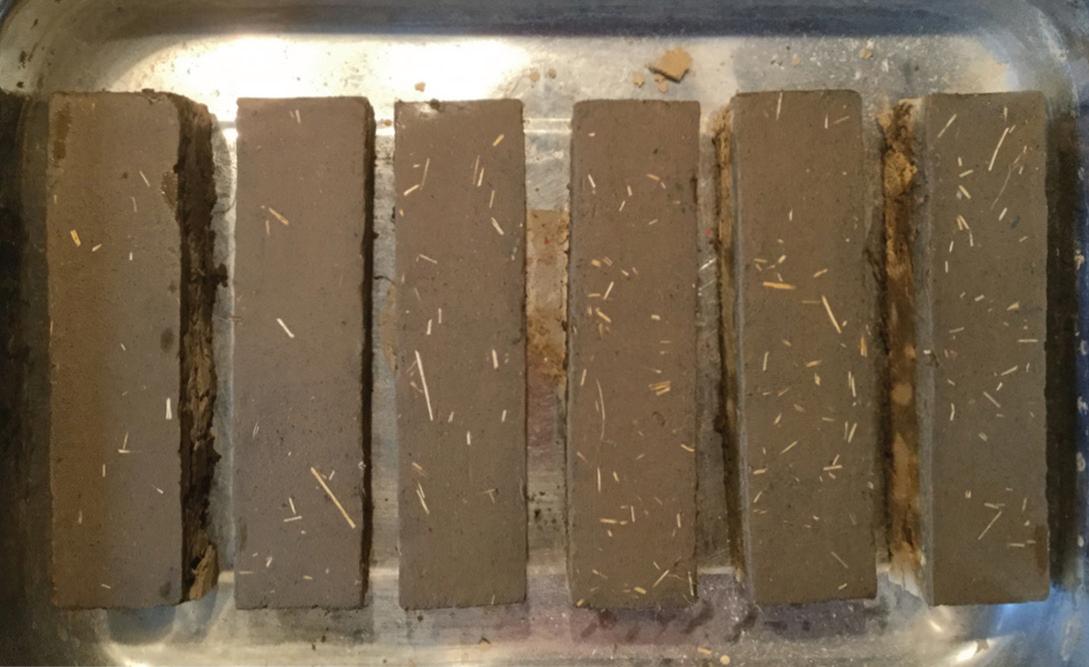

Moule avec d’éprouvettes de sols en terre limono-argileuse
La terre est une ressource presque infinie qu’on a littéralement à nos pieds. Son ubiquité en milieu rural et urbain, et sa souplesse d’adaptation et de réversibilité dans son état naturel sont trois préalables qui nous permettent de poser les questions suivantes :
Quelles sont et ont été les pratiques courantes pour fabriquer un sol en terre crue ? Peut-on réussir à vraiment construire un sol naturel, sain et réversible ?
28
Quels types de finition peut-on appliquer pour améliorer la performance mécanique de ces types de sols ? Si on sait que les sols en terre crue sont naturels mais friables et longs à mettre en œuvre, quel usage pourrait bénéficier de ses aspects positifs ?
Projet en partie développé dans le Département GPEM (Granulats et procédés d’élaboration des matériaux) de l’Ifsttar à Nantes.
29

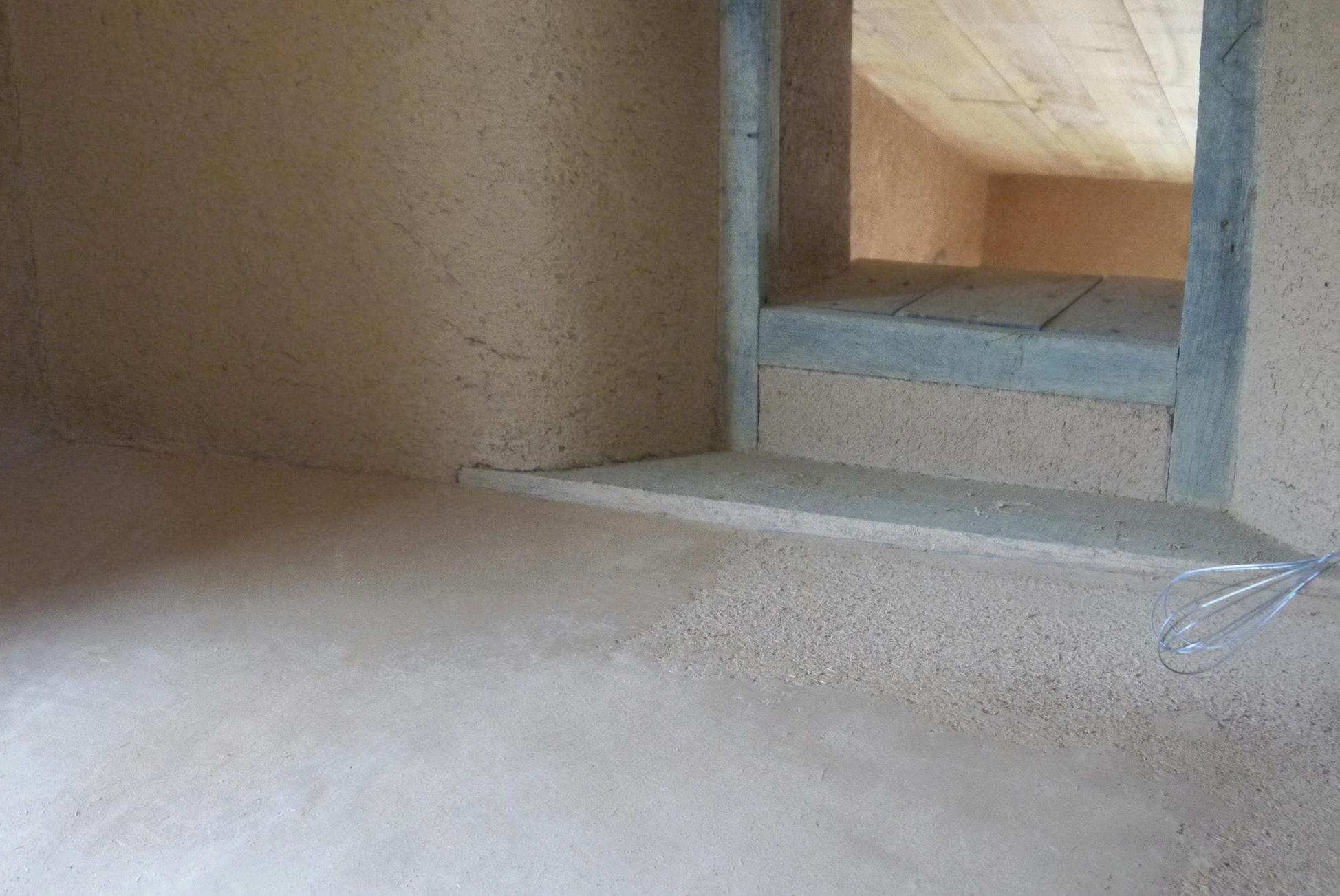

Exemplede sol intérieur en terre, Saint Germain sur Ille (35)
Fabrication d’éprouvettes
EXPOSITIONS POUR LA PROMOTION DU BOIS
Exeter, Royaume Uni 2007, 2008
Coordination d’un cycle de conférences et de 2 expositions sur l’utilisation du bois. La première exposition, “Wood Wisdom”, avait comme objectif de documenter l’utilisation traditionnelle du bois d’architecture en Angleterre.
30
Exposition : “Timber Talent in the South West”. Photo : CCANW
Matériel
La deuxième, “Timber Talent in the South West” avait comme but de promouvoir l’usage contemporain du bois local. Les deus exposition ont fait ensuite I’ objet de tournées nationales.
Client Centre for the Contemporary Arts and the Natural World – CCANW
Coordination du projet White Design Associates
Programme Cycle de conférences et expositions pour la promotion du bois
Date de finalisation du projet 2008
Mission : Conseil, conception et mise en œuvre
31
Exposition : “Timber Talent in the South West”. Photo : CCANW
promotionnel du programme “Wood Culture”
RECHERCHE SUR LE BOIS ARBOLOCO
2001

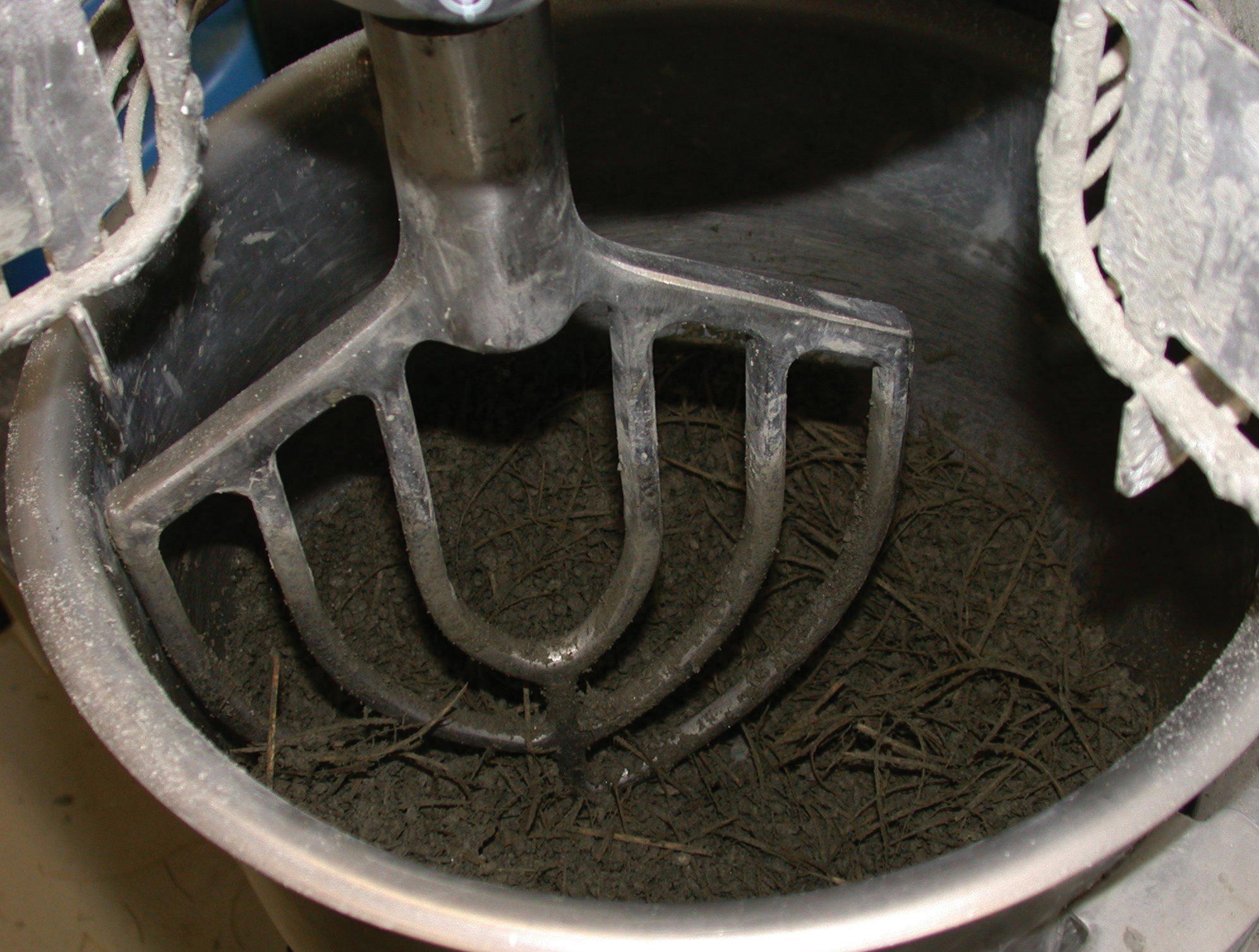

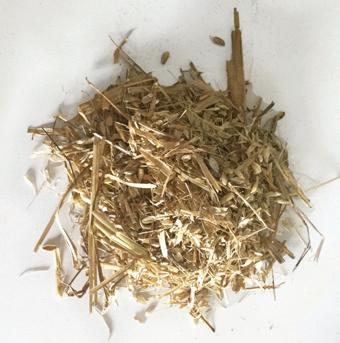

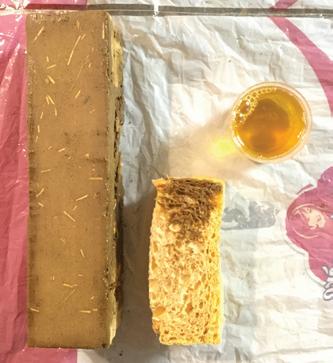

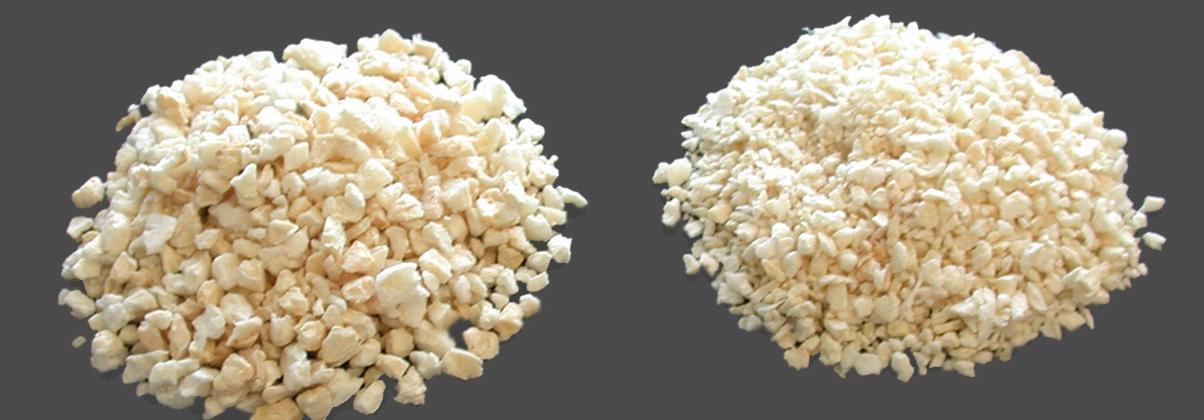

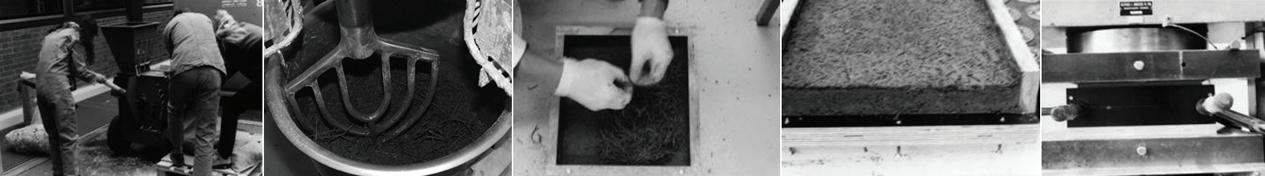

Fibres et moelle du bois Arboloco mélangés avec du ciment pour la fabrication des échantillons qui vont être testés à la compression et à la traction après sèchage
Projet de recherche financé par la Confédération Suisse, qui consisté à étudier plusieurs aspects du bois Arboloco: son usage traditionnel dans la construction, l’analyse de ses caractéristiques physico-mécaniques et de son potentielle utilisation dans un panneau composite avec le ciment.
32
Mendrisio et Dübendorf, Suisse
L’arboloco est un arbre à croissance rapide, endémique des forets de montagne colombiens et vénézuéliens. Son bois est un composite naturel, traditionnellement utilisé comme solive ou comme pan de bois dans un mur. Ce bois est caractérisé d’une moelle abondante à densité et conductivité thermique très faible [moins de 0.038 W/(m·K)] et une bois extérieur très dense et dur.
Projet réalisé en partenariat avec le laboratoire fédéral Empa.
Mission : Formulation et travail de recherche
Procédée suivi pour la fabrication en laboratoire des échantillons de panneau mixte de bois-ciment
33

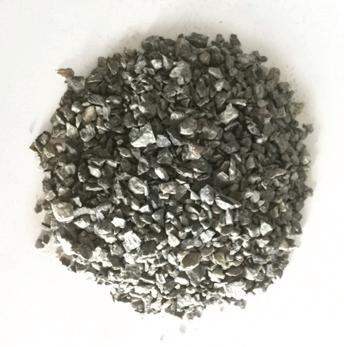

Moelle ou cœur d’Arboloco découpé à la machine. Granulométrie de 15-20 mm
TABLE EN BOIS
2023

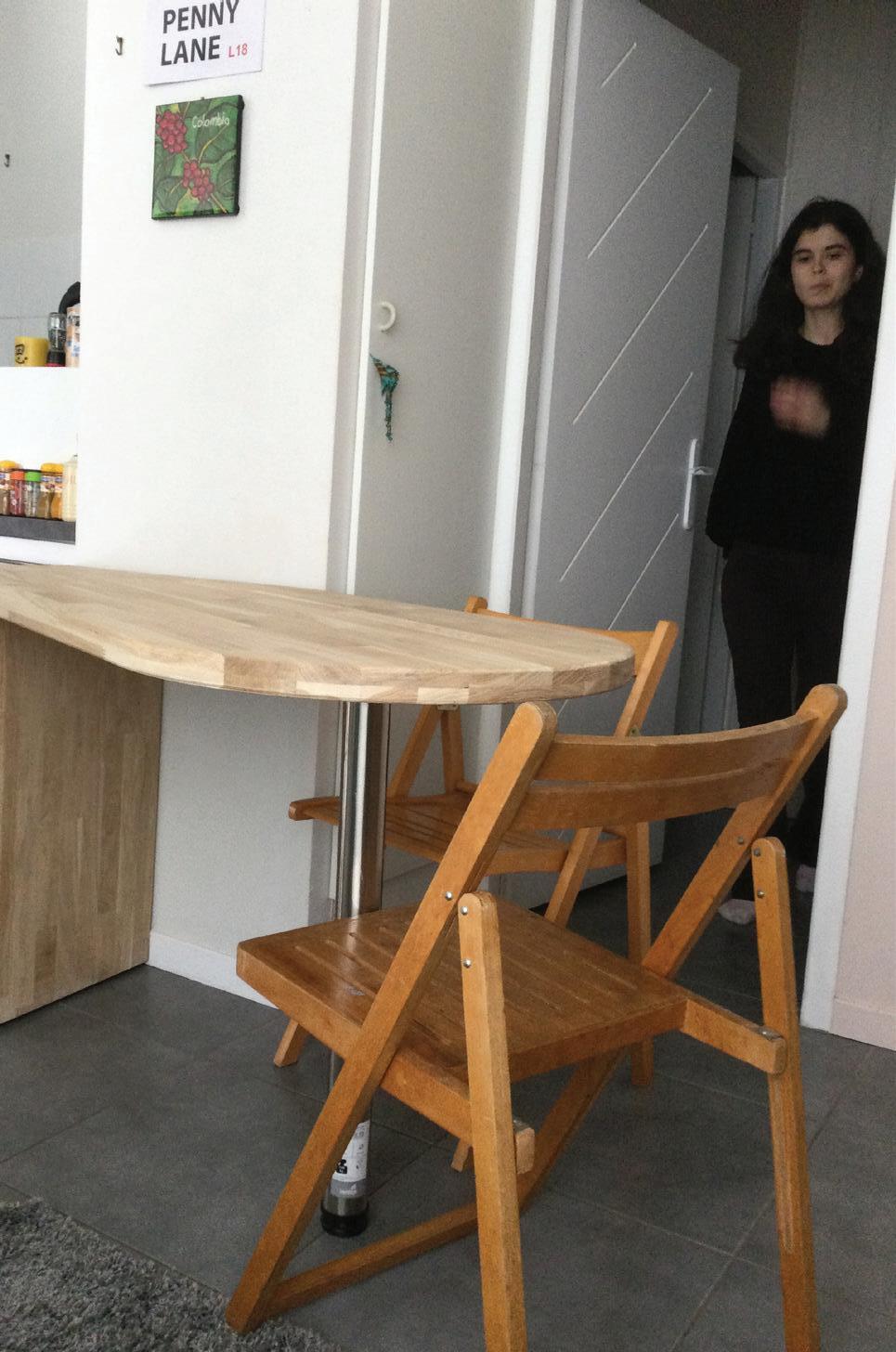

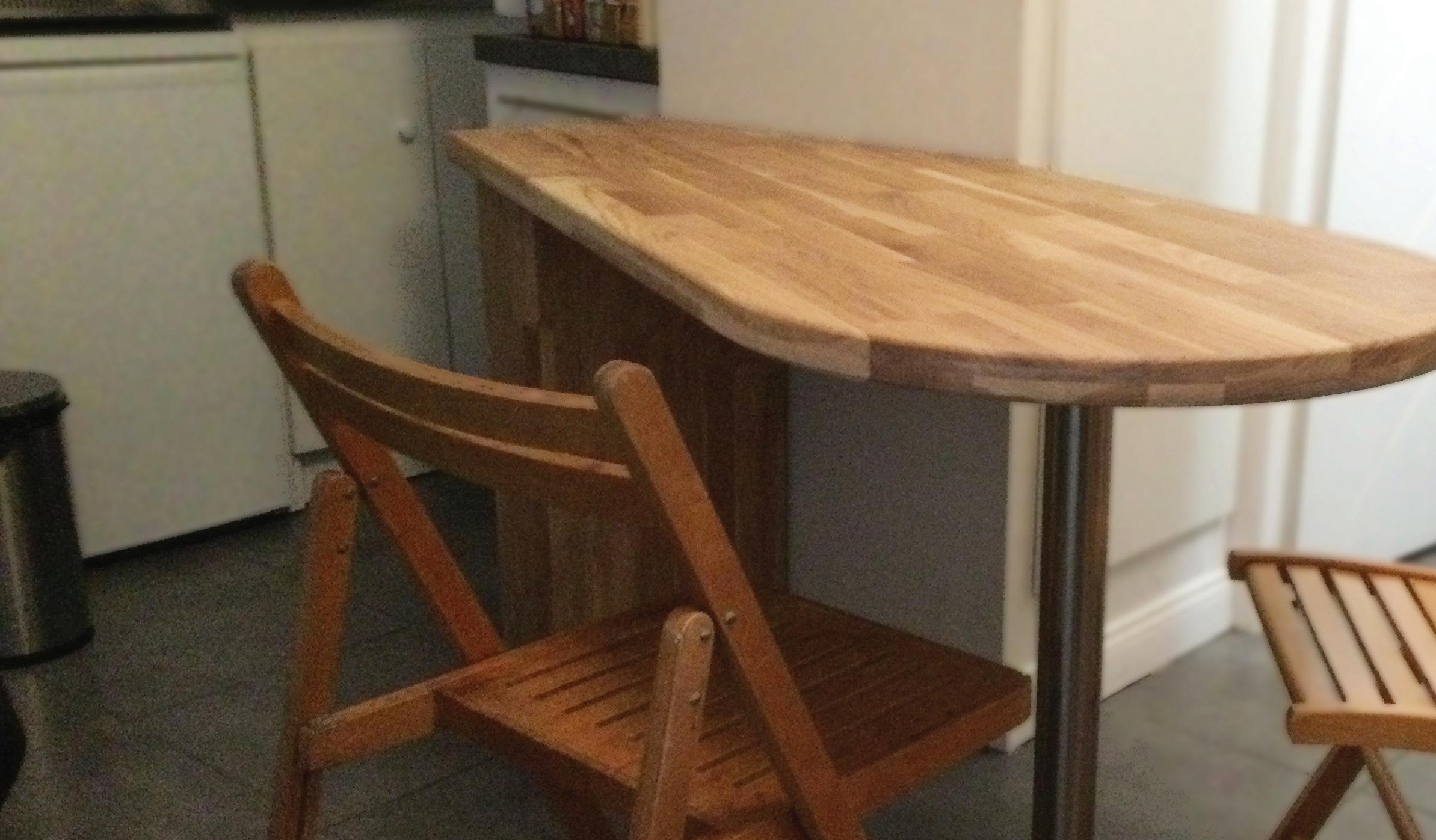

Projet de design ayant comme objectif la fabrication d’une table à surmesure pour un petit studio.
Exercice où forme et adaptabilité étaient également importants.
Matériaux : Surface de travail et pied principal en chène lamellé-collé, étageres en MDF, pied central en acier. Le chêne et le MDF ont été huilés.
34

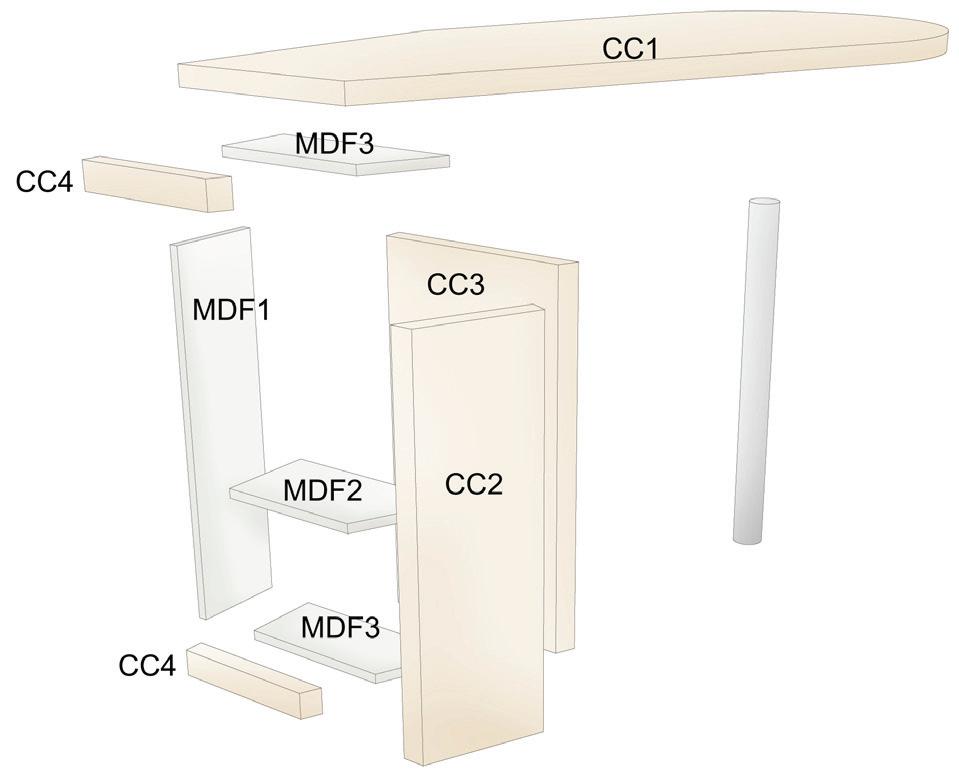

vue éclatée des composants
35
COUTEAU EN BOIS
2016

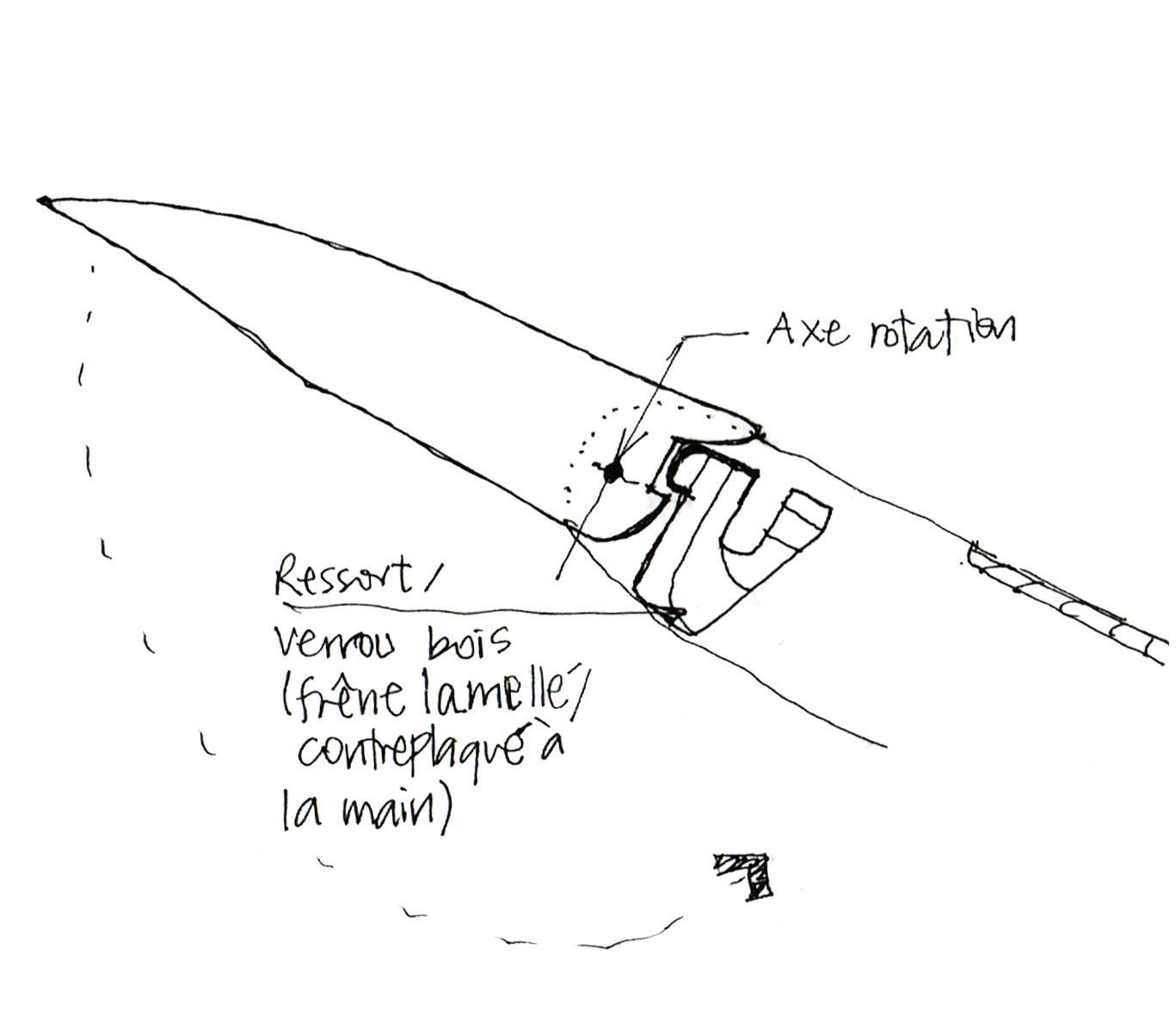

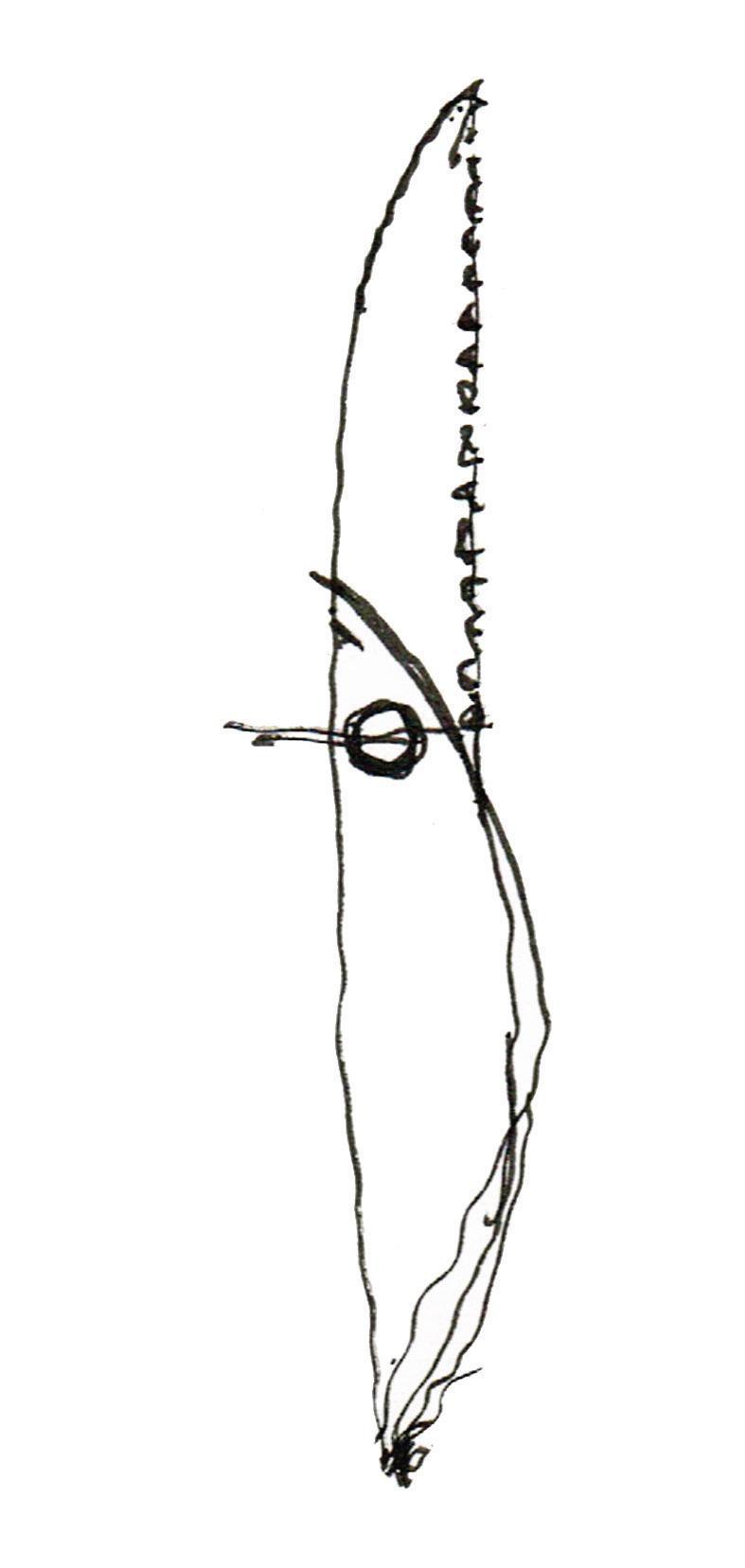

Projet de design ayant comme objectif de faire un prototype pour un couteau pliable et étudier son mécanisme d’aperture et de blocage. Exercice de conception où forme, fonction et ergonomie étaient importants en égale mesure.
Objet de petite taille pour une petite main (enfant, femme). Le couteau est léger, facile à porter, à ranger, utiliser et nettoyer. Rigolo et amusant, il est inspiré des becs des oiseaux tropicaux.
Matériaux : Lame en chêne et manche en hêtre. L’hêtre est un bois résistant aux impacts et facile à travailler.
36

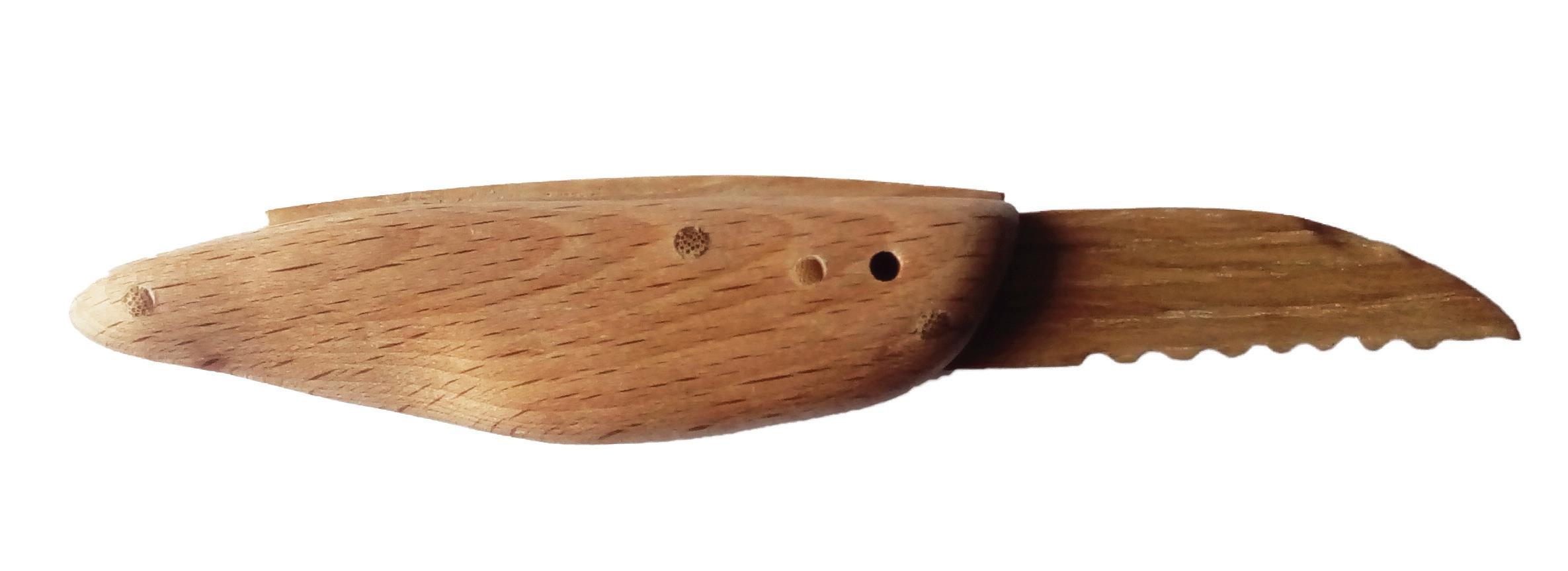

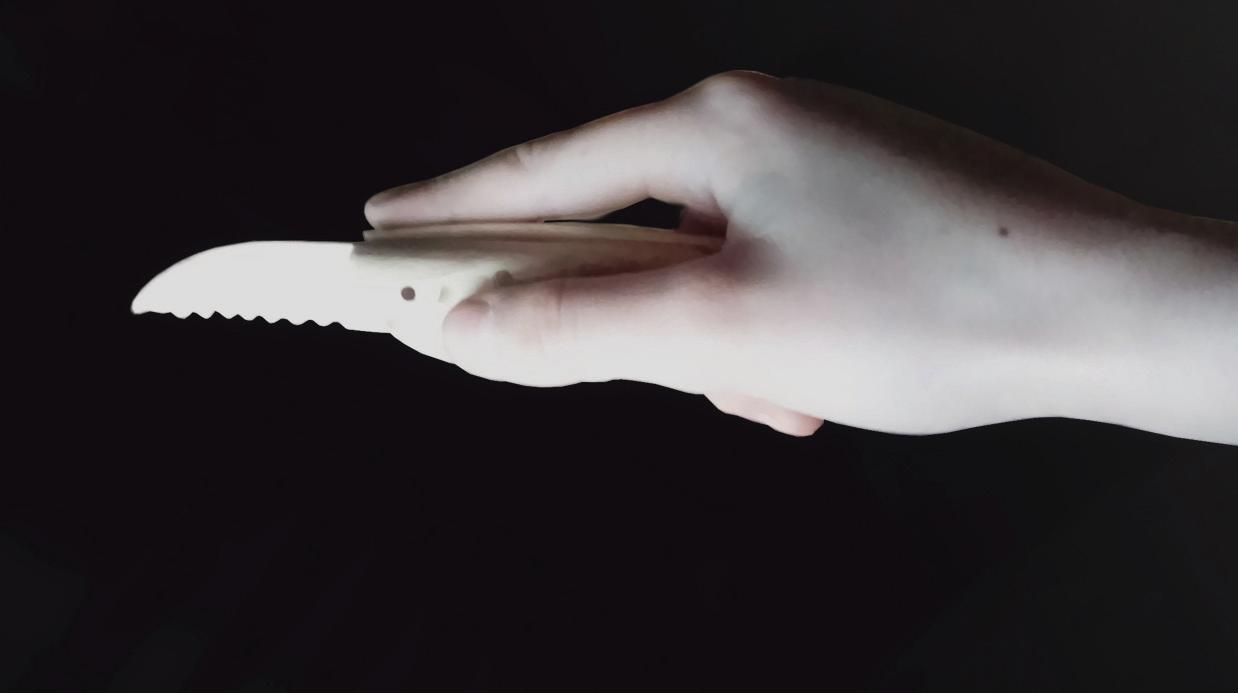

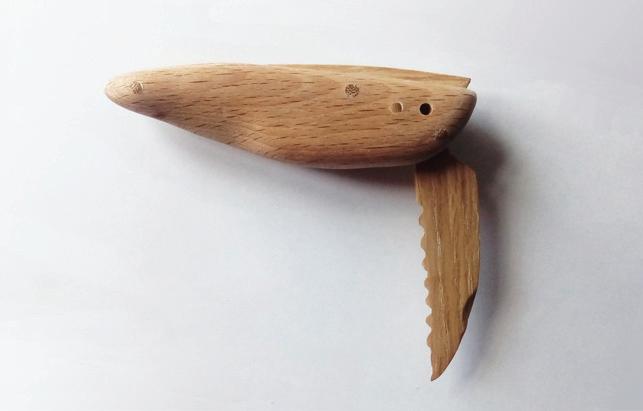

Couteau ouvert
37
Haut : couteau en train d’être plié Bas : couteau ouvert
