Book éco-construction - Adriana Robert

Adriana Robert 2024

Les symboles qui apparaissent à la fin de chaque projet correspondent aux notions suivantes :

energi e

Stratégies optimisant la performance énergétique (emplacement des espaces suivant l’orientation solaire, utilisation des énergies renouvelables, choix des matériaux isolants naturels à faible conduction thermique, création de masse thermique pour la conservation d’énergie)

insert ion

Stratégies liées à l’emplacement du bâtiment (insertion du projet dans un contexte naturel, utilisation de terrains urbains à l’abandon, bâtiment à impact environnemental réduit)

matériau x

Stratégies liées à l’utilisation des matériaux locaux,naturels, recyclés ou à faible énergie grise

confor t à l'inte rieur

Stratégies liées au confort intérieur du bâtiment (éclairage et ventilation naturels, santé du bâtiment)

recyclag e d’eau

Stratégies liés à l’utilisation d’eaux grises et gestion d’eaux de ruissellement urbain

consommation d’eau

Stratégies liés à la minimisation de la consommation d’eau et récuperation d’eau de pluie

toilet tes sèches

Compostage et utilisation de toilettes sèches

MISSIONS CHEZ SEVERINE TOUCHET

Rennes (35) 2022 - 2024

Travail de réflexion sur les séchoirs présenté aux résidents

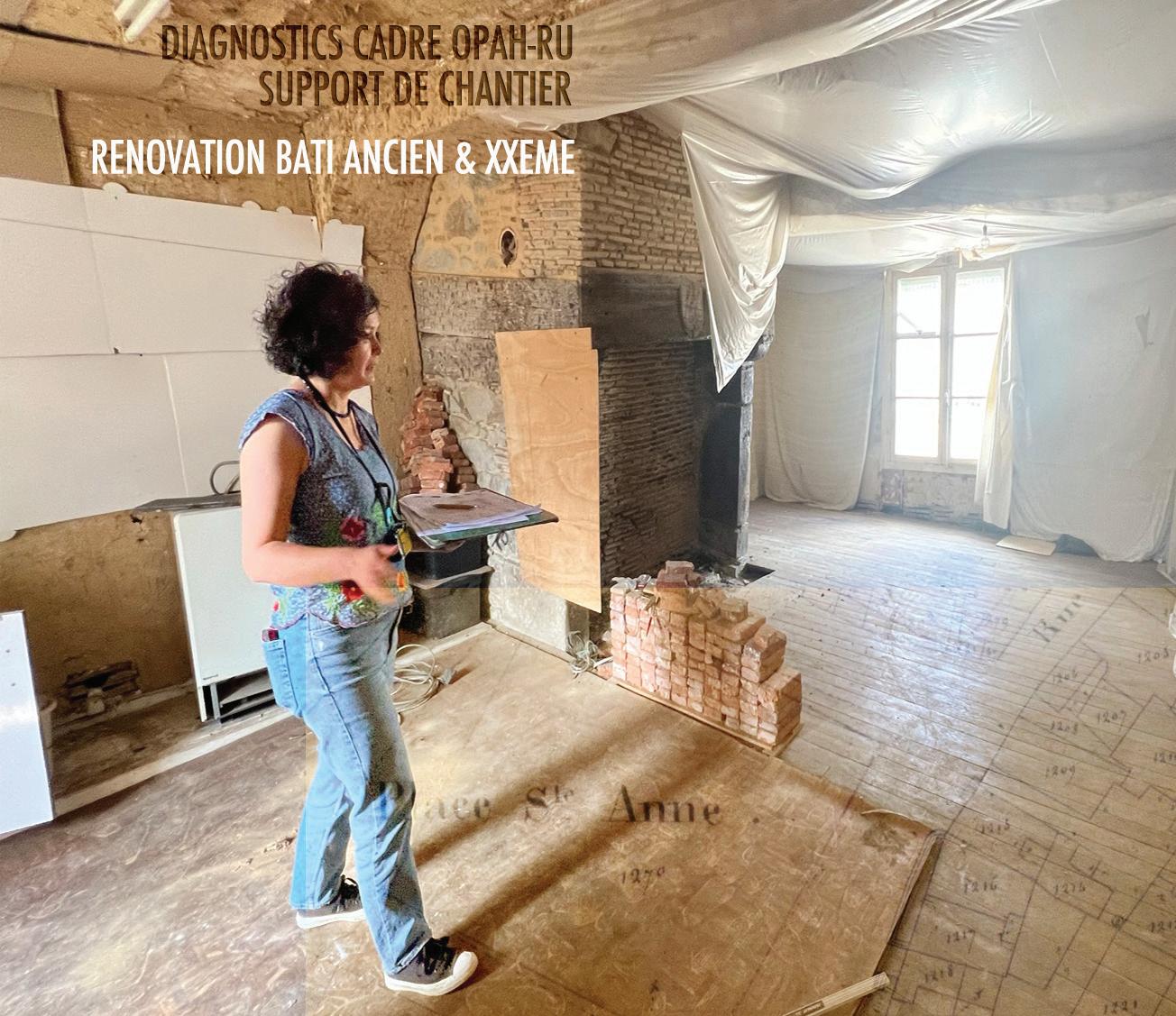

Travail de diagnostic des façades, lors d’une mission

DIAG thermique

Expérience enrichissante où j’ai participé à des projets de rénovation de bâtis anciens et de rénovation thermique des grands ensembles du XXème siècle. Dans mon poste j´ai :

• Réalisé des relevés et diagnostics architecturales ;

• Elaboré des pièces graphiques et écrites pour le développement de toutes phases d’étude ;

• Entamé des démarches administratives demandant une bonne connaissance des normes et règlementations en vigueur ;

• Contribué à veiller le bon déroulement des missions de différents partenaires (BET et artisans) ;

• Mené un support actif pendant le suivi de chantiers de rénovation ;

TIERS-LIEU & ESPACE DE CO-WORKING

Saint-Suliac (35)

2021 - 2023

Maîtrise d’ouvrage : Mairie de Saint Suliac (35)

Maître d’oeuvre : JVArchi & Associés

BET & Economiste de la construction : ANA, Rennes

Date de livraison : 2023

Missions : ESQ, APS, APD (en cours)

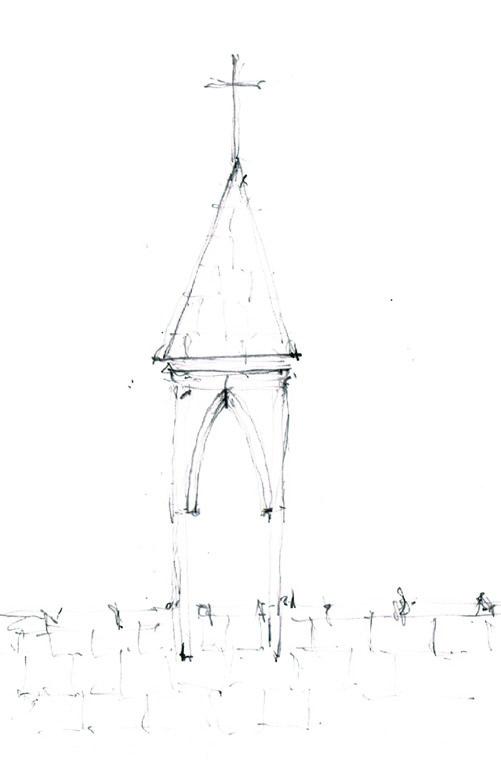

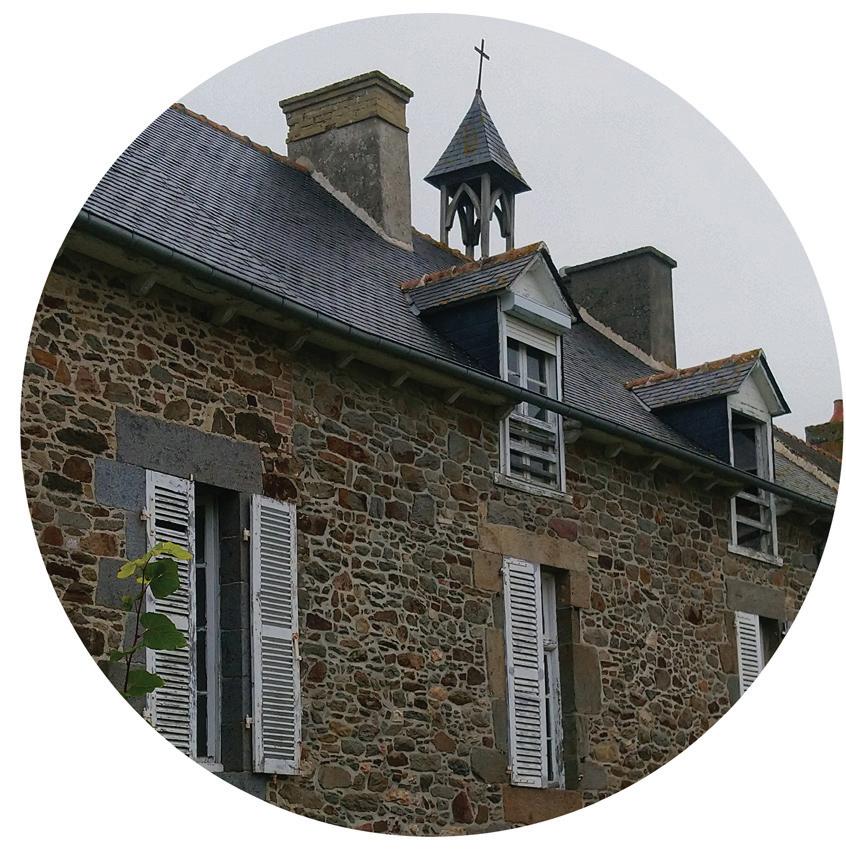

Le projet consiste en la réhabilitation de l’ancienne école catholique du bourg, un bâtiment du XVIIIème qui sera conçu pour abriter un espace de co-working, un café librairie et une auberge d’été. En soulignant l’identité et l’héritage du bâtiment, cet équipement public et culturel est mis en avant par la création d’un espace ouvert et une liaison entre la rue et les ruelles arrières, favorisant ainsi la pratique des déplacements doux.

L’utilisation de matériaux naturels tels que les enduits en terre fibrée et la pierre du pays souligneront la structure bois massif existante et les lucarnes suliaçaises.

Murs respirants qui contribuent à la santé du bâtiment. Correction thermique avec des enduits intérieurs chaux-chanvre

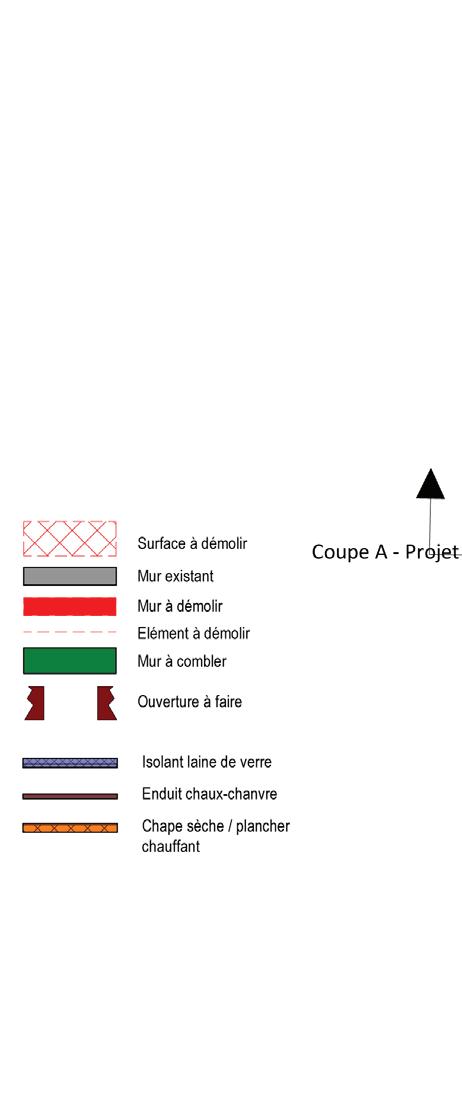

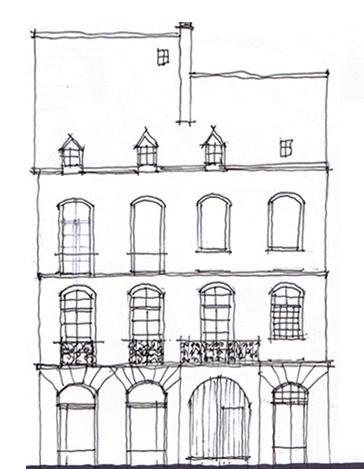

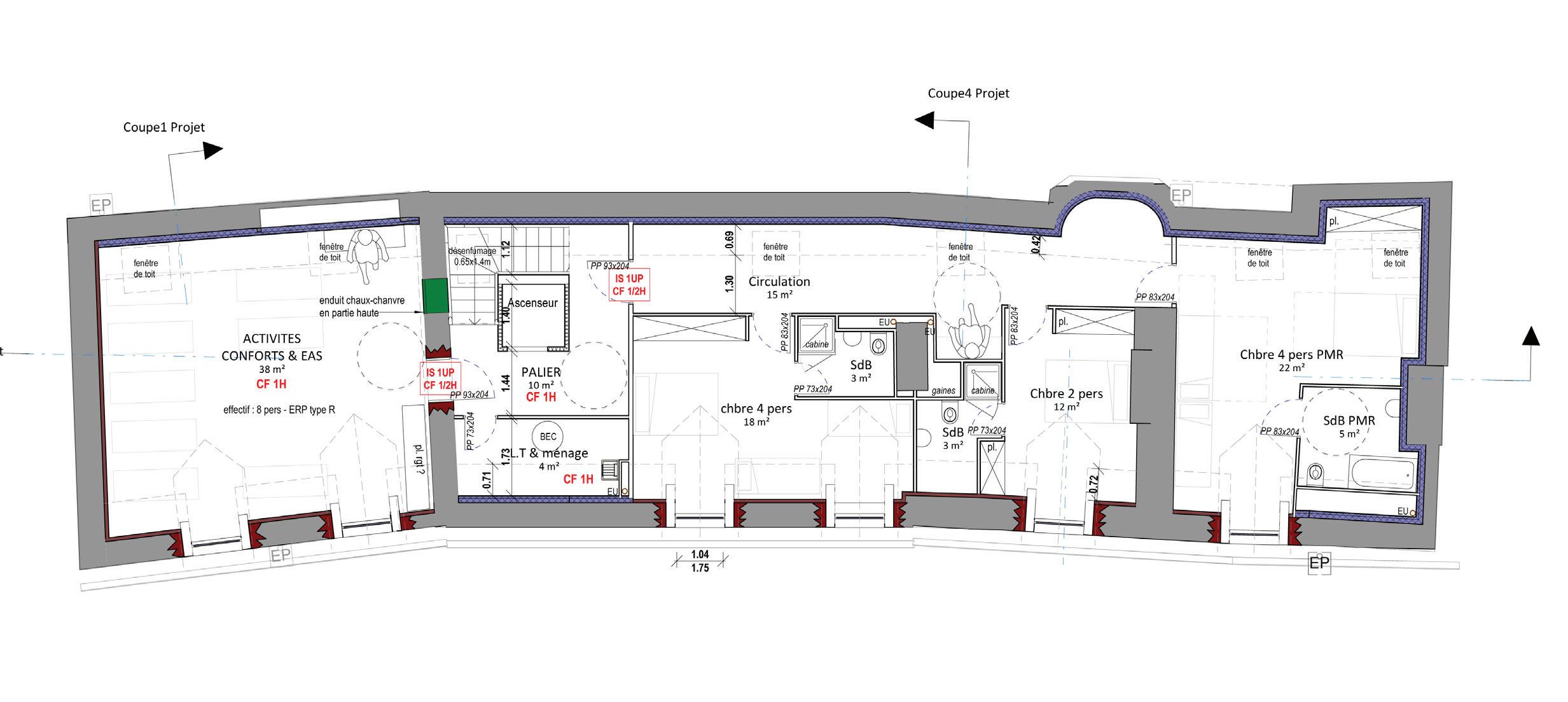

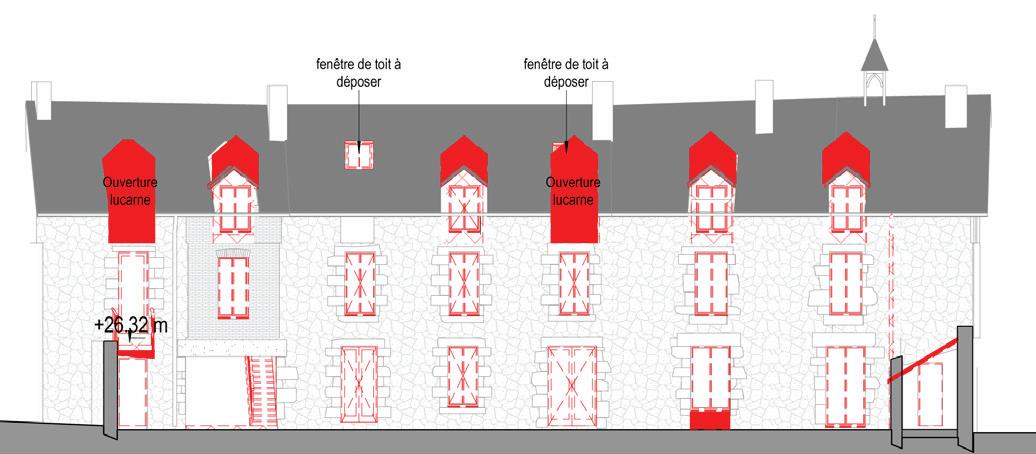

Plan de façade - plan de travail, phase APS

Plan de démolition façade - plan de travail, phase APS

RENOVATION D’UNE SALLE DE FÊTES

Saint Martin-des-Champs (50) 2021 - 2023

Projet d’extension et de rénovation thermique d’une salle des fêtes construite durant les années 1980.

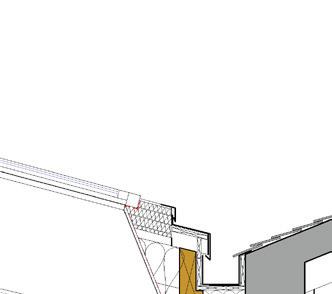

Haut : Coupe de l’extension et de l’existant. Photo : JVArchi & associés ;

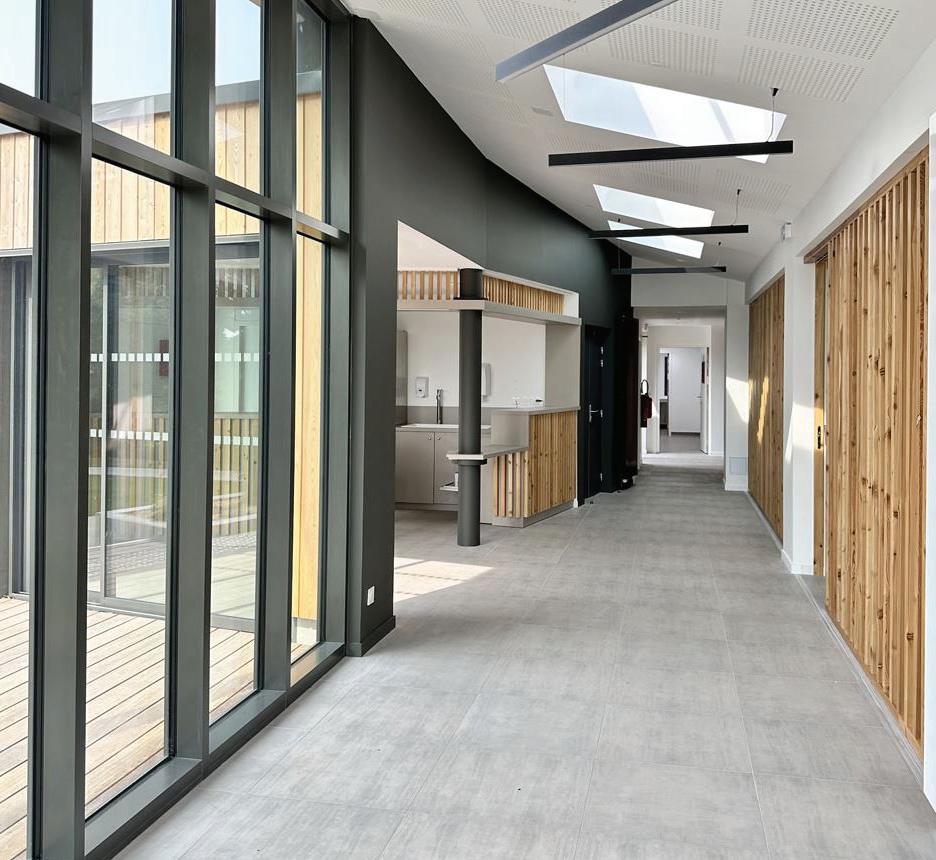

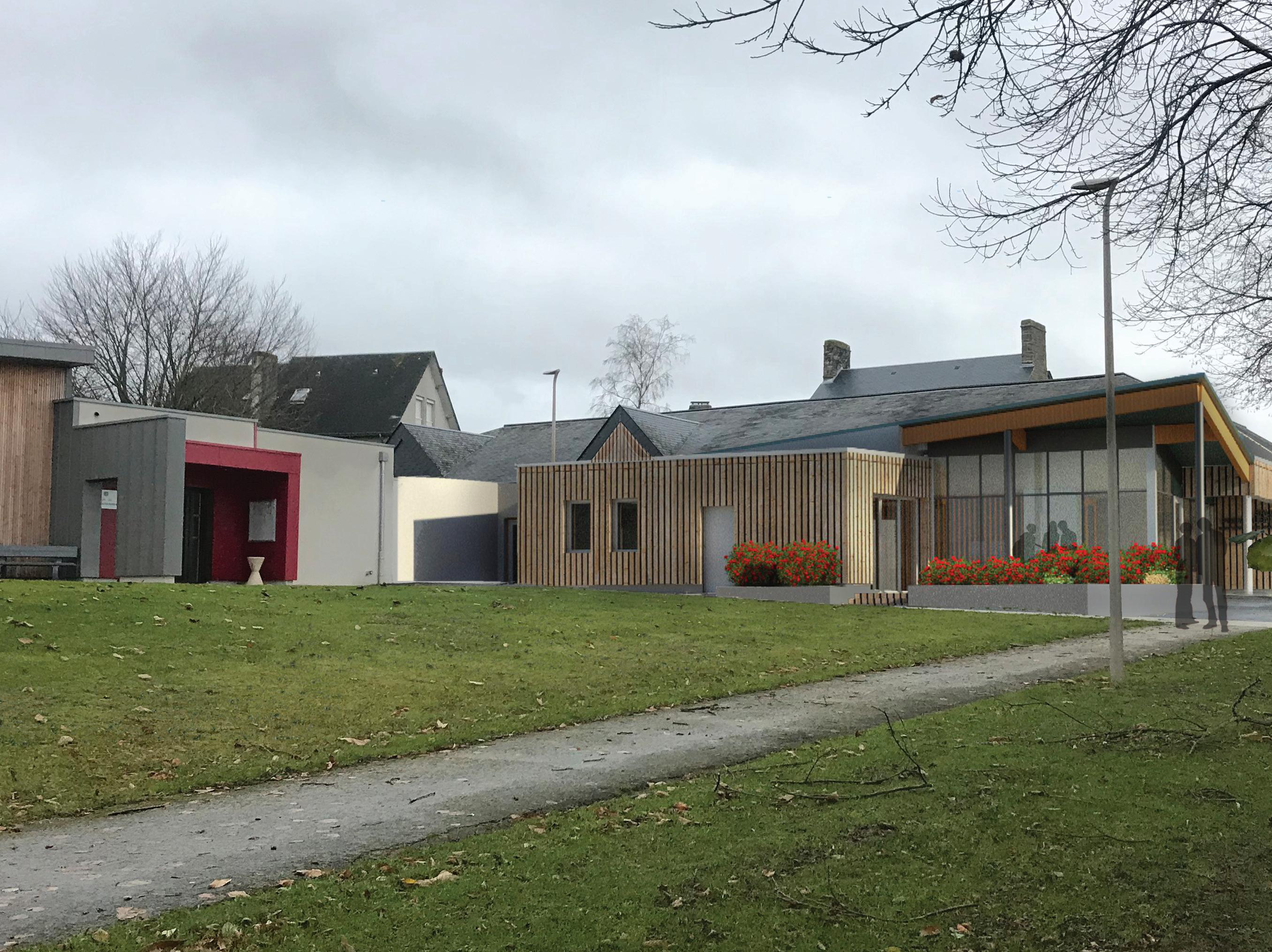

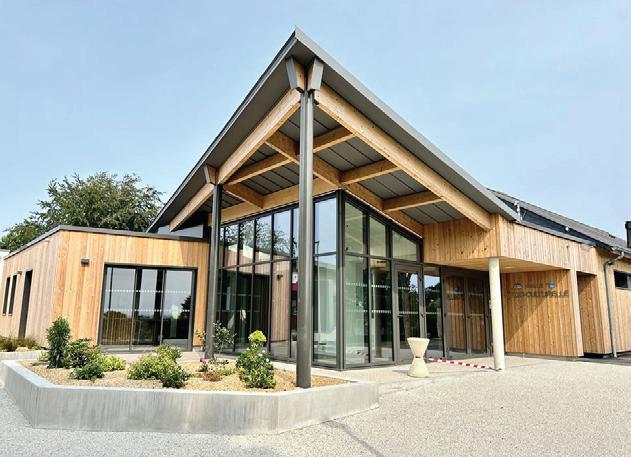

Gauche : vue de l’extension. Photo : JVArchi & associés ;

Droite : vue de la nouvelle entrée. Photo : JVArchi & associés ;

Maîtrise d’ouvrage : Mairie Saint-Martin-des-Champs (50)

Maître d’oeuvre : JVArchi & Associés

BET Fluides : Coquière Ingénierie

BET structure : BETS Siméon

Economiste de la construction : INGOTEC

Acousticien : dB Therm

CT : Dekra Industrial SAS

SPS : Cabinet Bagot

Date de livraison : 2023

Missions : PC, PRO-DCE

RENOVATION D’UNE MAISON - SUIVI DE CHANTIER

Saint Martin-des-Champs (50) 2022

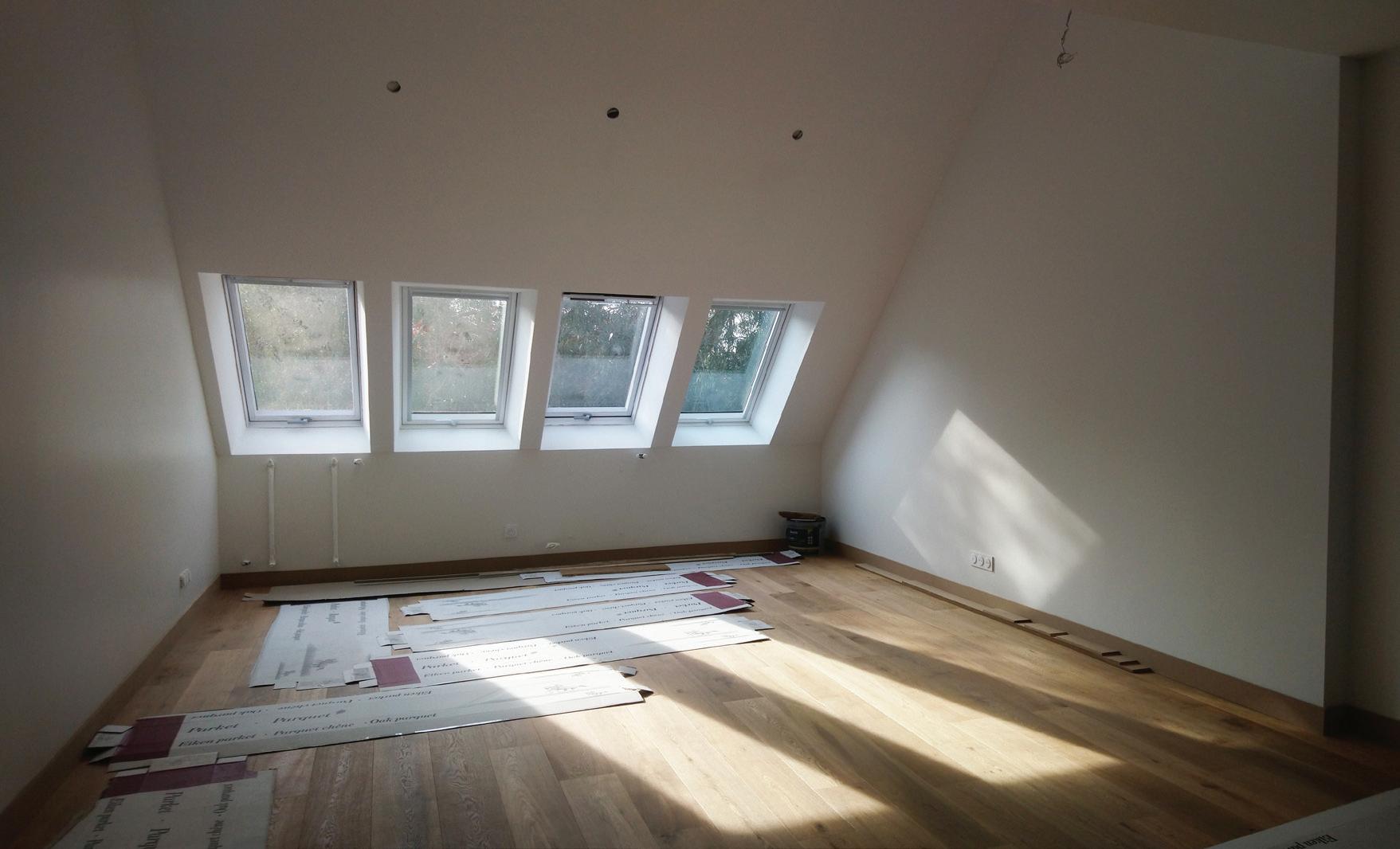

Mission de suivi d’un chantier de rénovation d’un grand pavillion du début des années 2000, près d’Avranches. Situé dans un cadre très arborè, le projet a consisté en rafraîchir l’intérieur et l’extérieur de la maison, construir deux nouvelles lucarnes, isoler les combles et aménager un studio de musique sur le garage.

En plus d’animer les réunions hebdomadaires, de faire la gestion de factures et de suivre l’avancement du projet, la mission demandait également d’être force de proposition avec la MO pour l’aménagement intérieur et de créer des visuels à la main pour mieux communiquer avec eux et auprès de l’equipe de MOE.

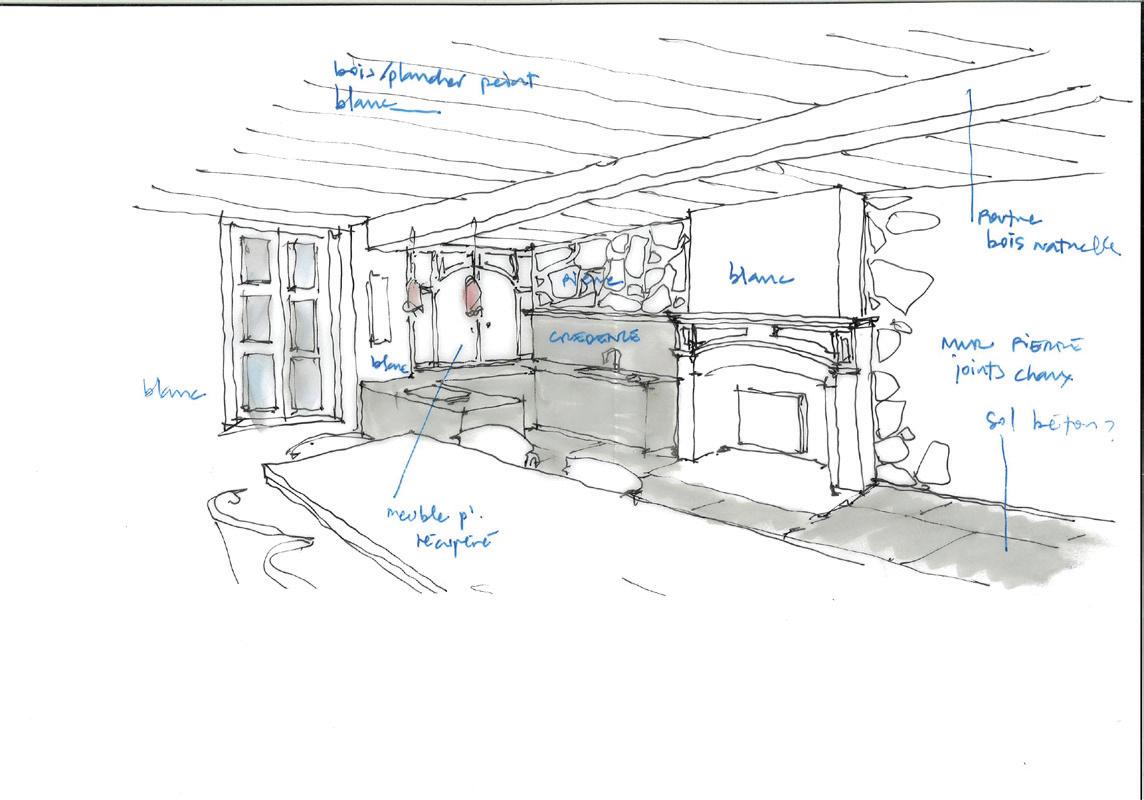

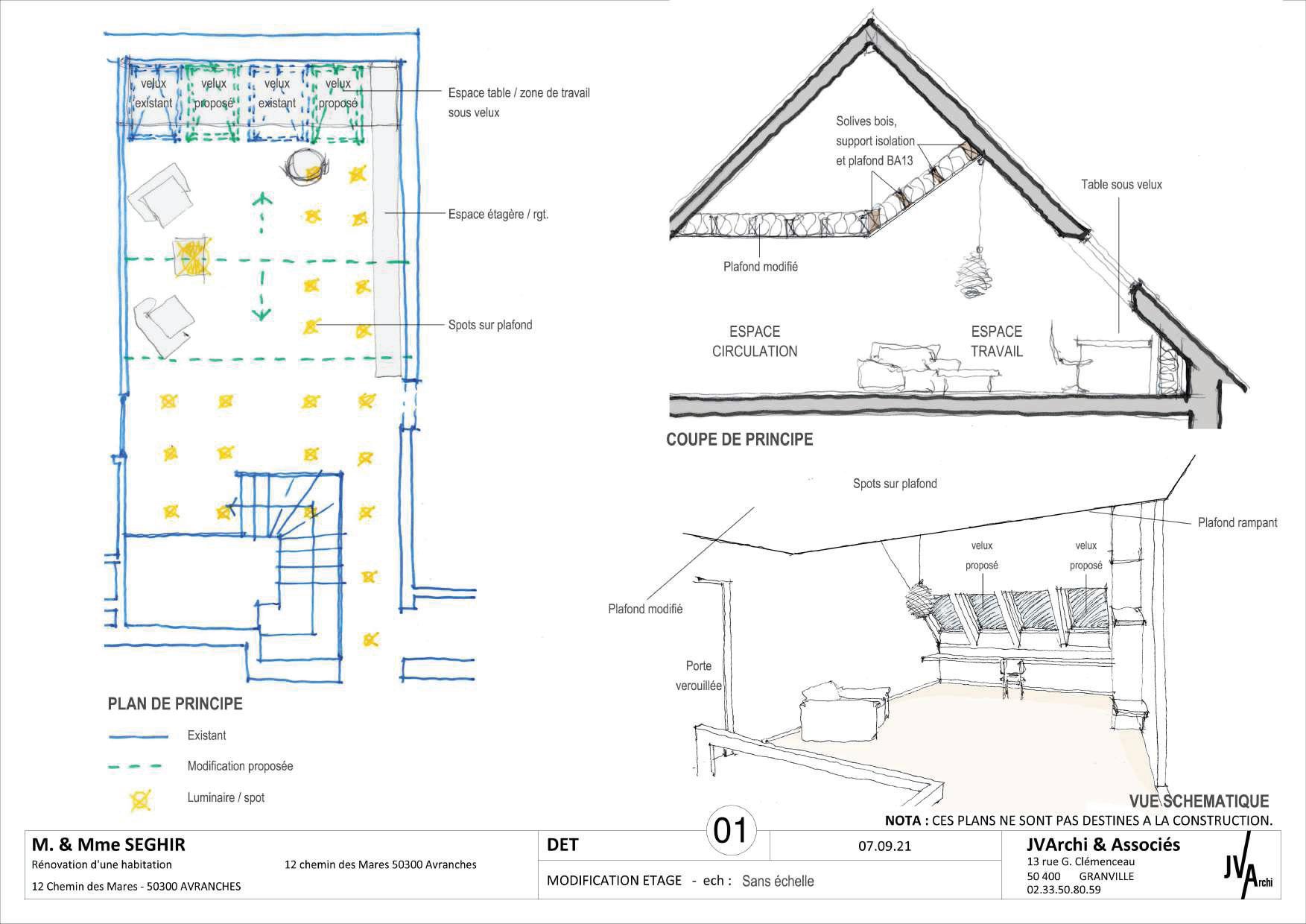

Vue et plan schématiques présentés lors de la réunion de chantier

MO privé

MOE JVArchi & Associés

Surface 250 m2

Date de finalisation du chantier 2022

Missions : DET, EXE

Surface crée : 3562 m2

Client : promoteur privé

MO : Ekum Architectes

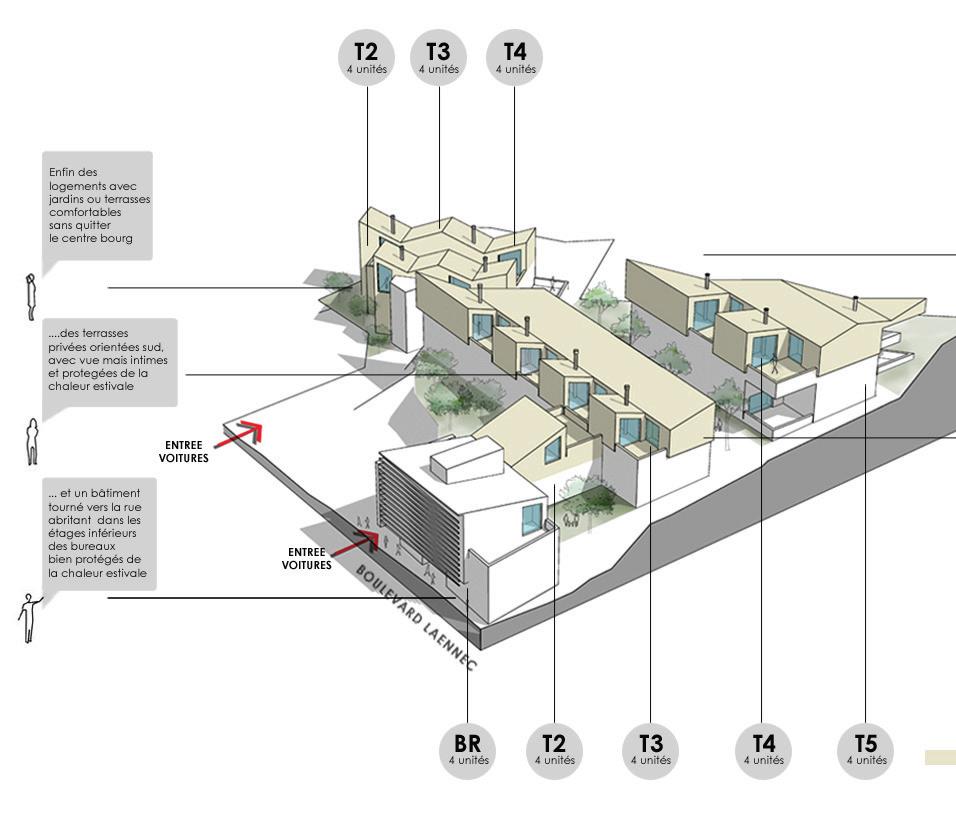

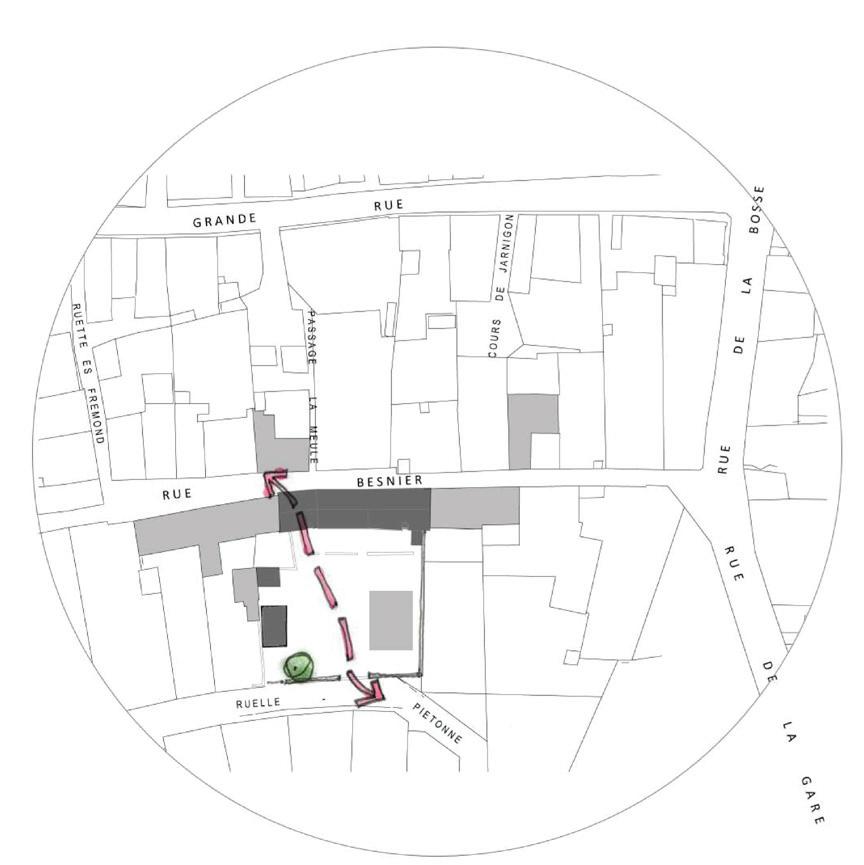

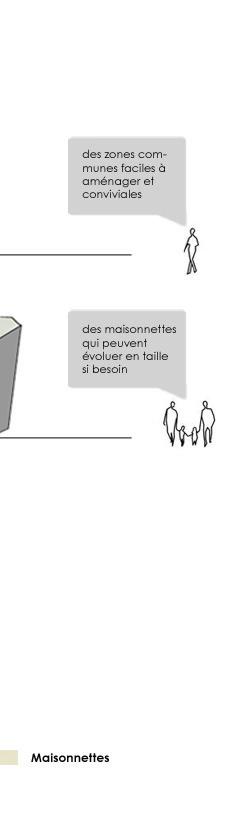

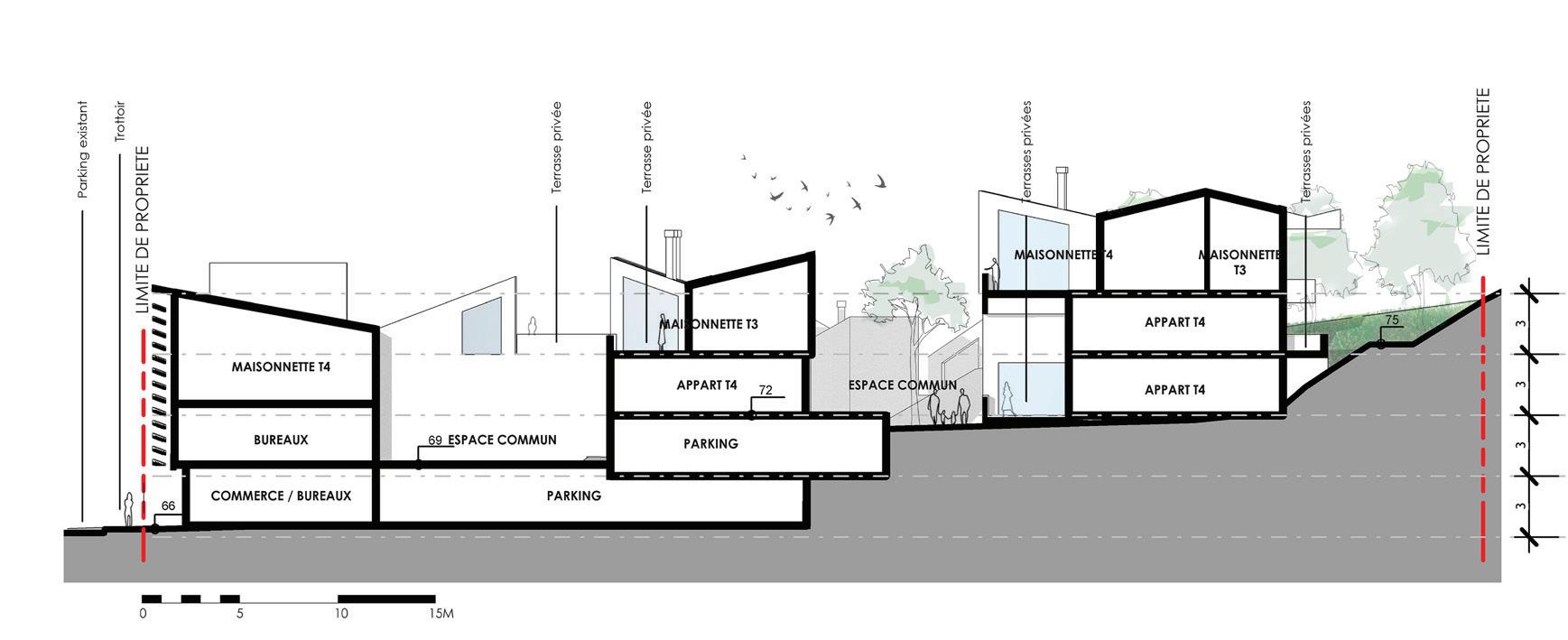

Habiter le coeur d’ilot

Etude de faisabilité rapide réalisée pour présenter à un promoteur local. Le projet présentait un terrain en pente et des parcelles à géometries compliquées dans la commune de Ploërmel (56).

Projet non abouti.

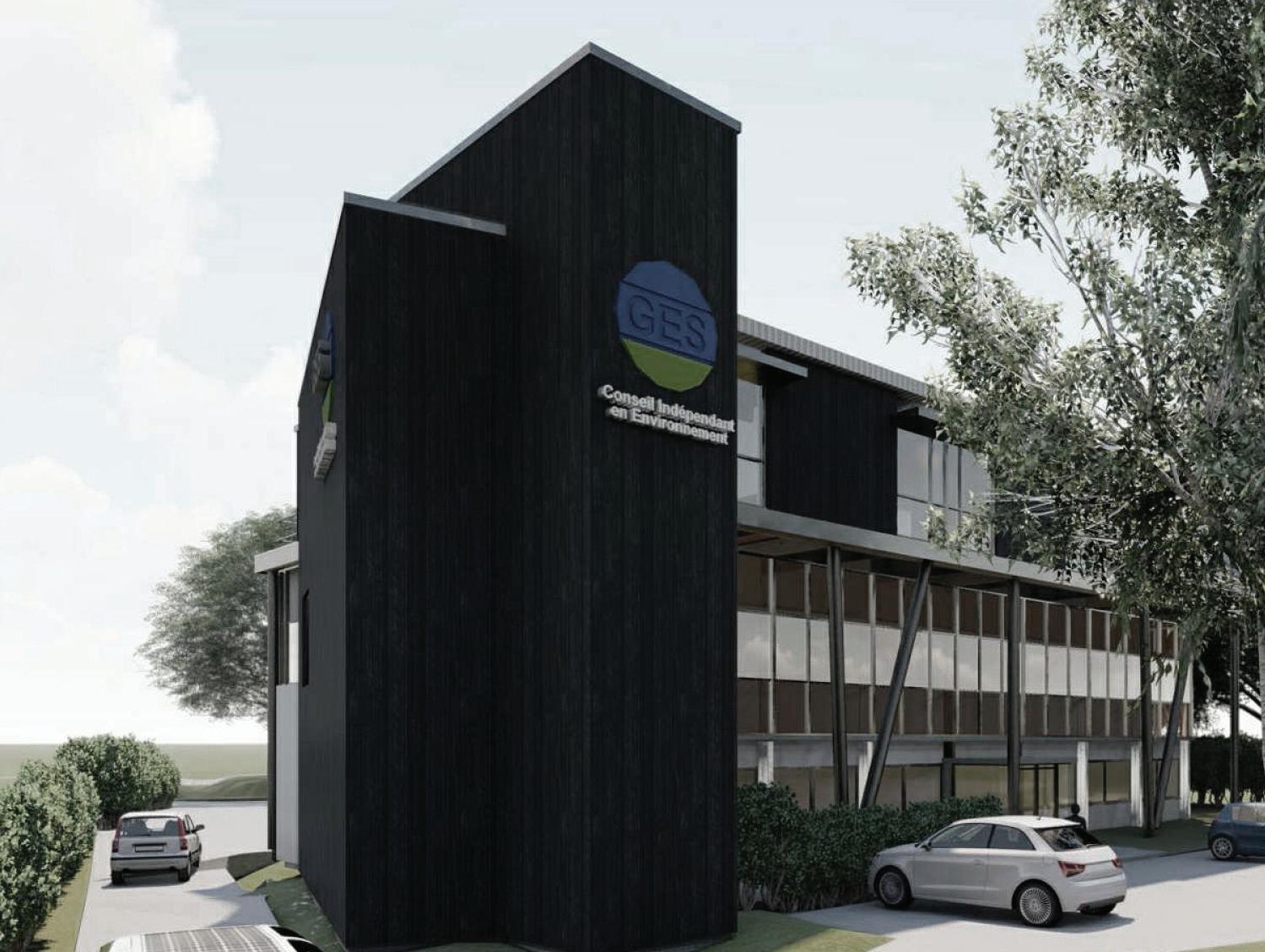

SURELEVATION DE BUREAUX

2020 - 2021

Projet minimaliste de surélévation de bureaux permettant une augmentation de la surface utile du bâtiment, tout en conservant une emprise au sol réduite. Le projet consiste en la création d’un volume appuyé sur une structure extérieure indépendante en acier qui supporte des poutres treillis transversales en bois lamellé collé portant l’extension.

Noyal sur Vilaine

du projet

Surface crée : 391 m2

Structure : bois lamellé collé

Bardage : Douglas

Client : GES

Maître d’oeuvre : Ekum

Architectes

CT : Qualiconsult

SPS : ABG Coordination

Date de livraison : -

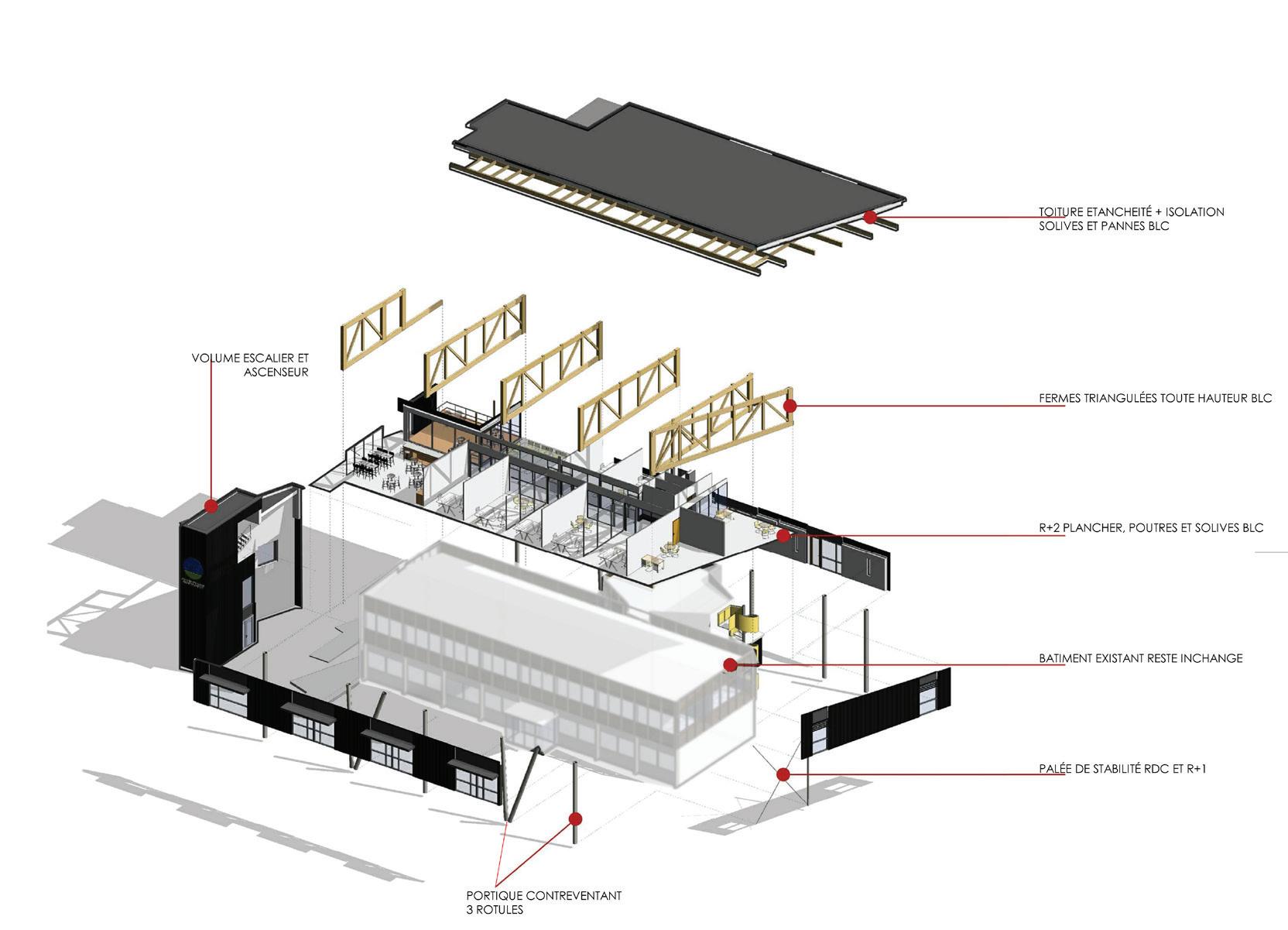

Axonométrie de principe - Eléments structurels

Mise en oeuvre de stratégies bio-climatiques pour se protéger de la chaleur estivale

Extension du bâtiment sans réduire la surface de sols permeables

Les atouts :

• Préfabrication hors-site à moins de 30 km du chantier, permettant un montage rapide, la rationalisation des ressources et la réduction des nuisances aux usagers, car la construction se déroule en site occupé.

• Largeur et hauteur du bâtiment optimisés en fonction de la hauteur statique des poutres treillis.

• Le nouveau volume apportera de l’ombrage sur la façade Sud du bâtiment existant pendant les mois de mai à octobre. A son tour, l’extension comporte des brise-soleils conçus pour protéger les bureaux créés de la chaleur estivale. Un effort a aussi été mené pour isoler la toiture des fortes chaleurs.

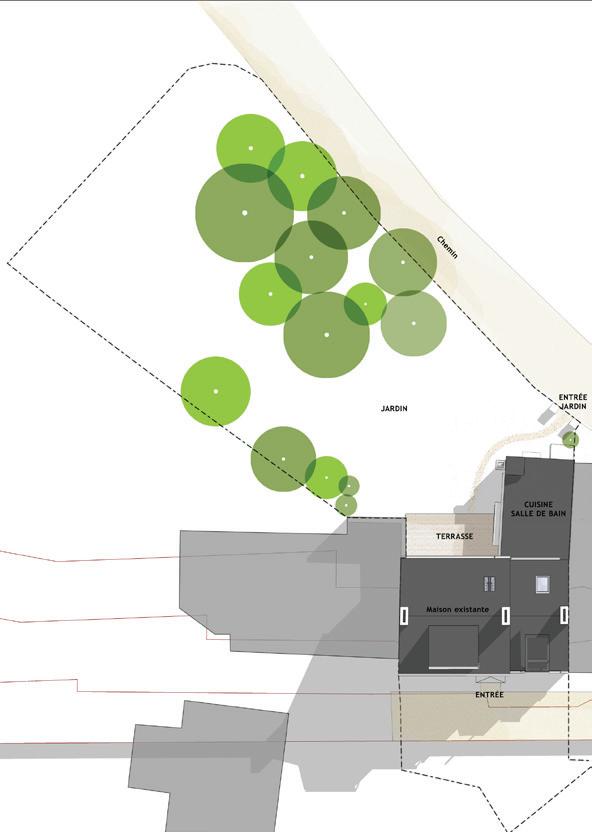

EXTENSION D’UNE MAISON

Saint Lunaire, Ille-et-Vilaine 2019

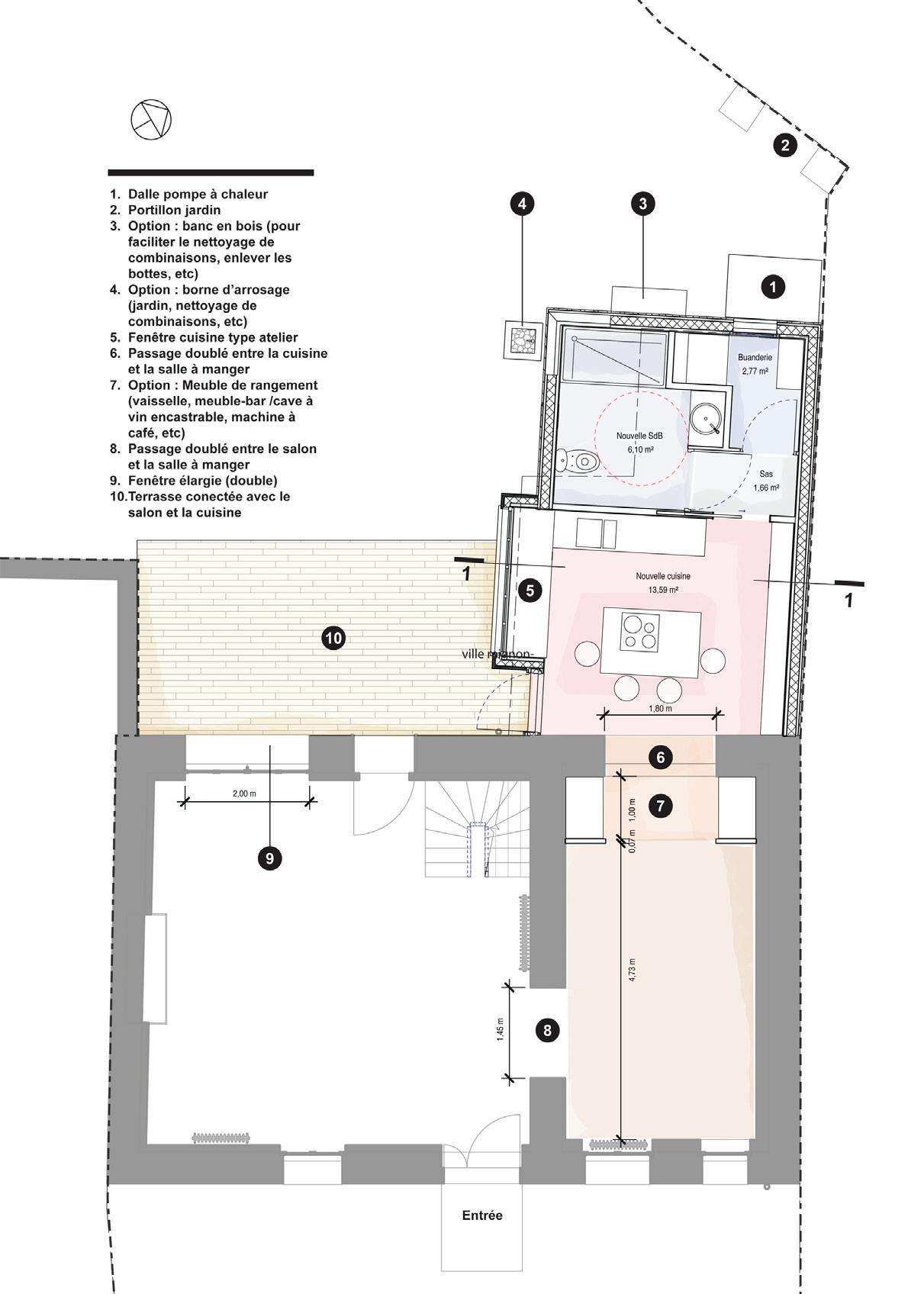

Projet en cours. La mission comprend le relevé du bâtiment existant, l’esquisse et la réalisation du dossier du permis de construire. Il s’agit d’une maison bretonne datant de la premiere moitié du XXème siècle, d’une surface de 140 m2.

L’extension, qui comprend une salle de bain, une buanderie et la cuisine s’organise au tour de la salle à manger et se trouve face à un grand jardin donnant sur un chemin de campagne.

La cuisine s’ouvre sur une terrasse en bois communiquant avec le salon de la maison. La salle de bain profite d’une entrée de lumière naturelle sur la baignoire.

Matériaux : Bardage bois, toiture en zinc.

COLLECTIF LILAC

Leeds, Royaume Uni 2011

Situé à l’ouest de la ville de Leeds, sur un terrain urbain à l’abandon, LILAC est aujourd’hui le premier collectif de maisons écologique britannique vraiment abordable.

Il est composé de 20 logements en paille, une “maison communautaire”, des jardins potagers et d’espaces verts partagés.

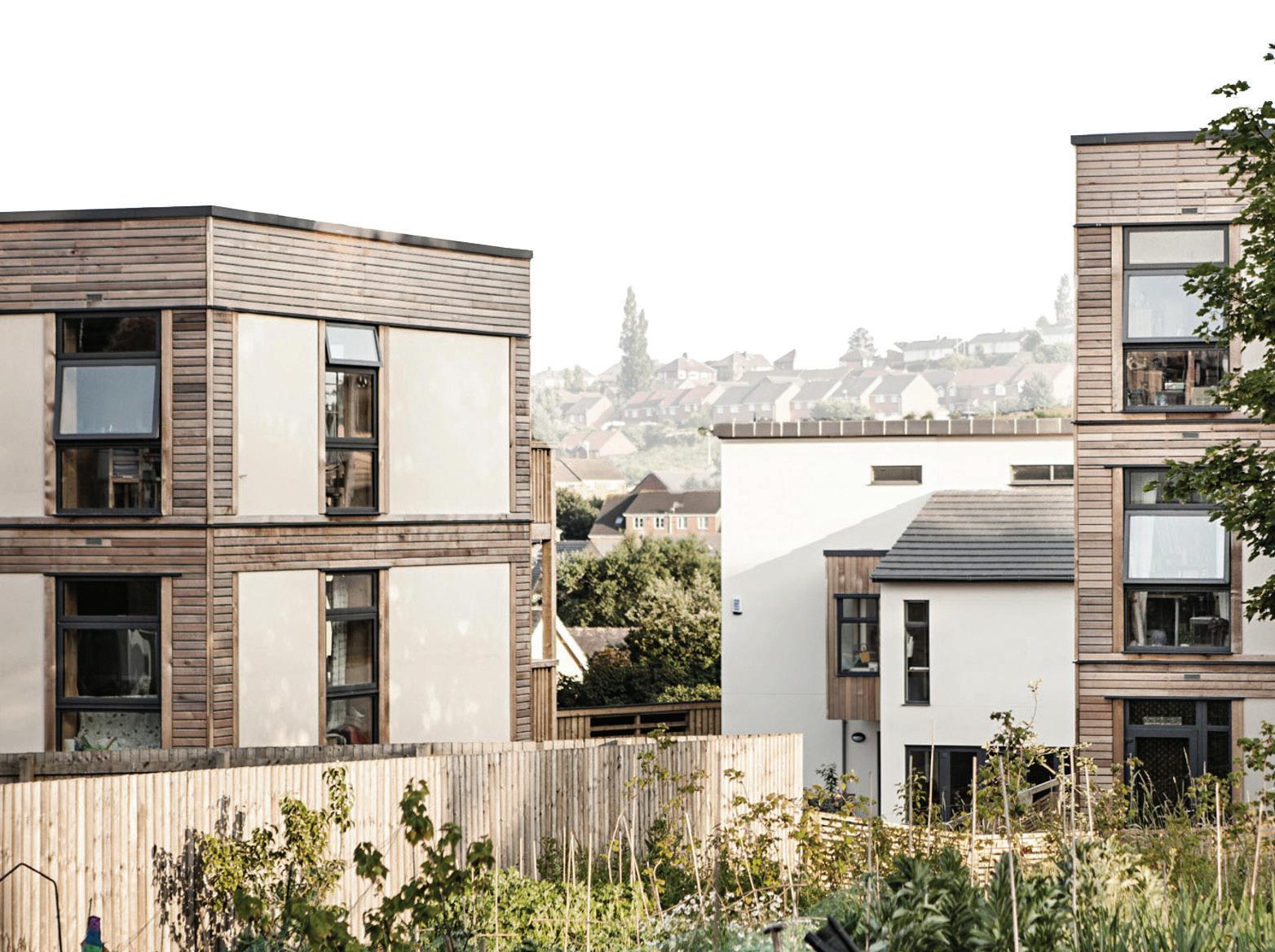

Vue de l’ensemble depuis les jardins potagers. Photo : Andy Lord

Les bâtiments entourent des jardins communs et un étang lié au système de gestion des eaux de ruissellement du collectif. Le projet favorise les espaces piétons, d’échange et de partage. Pour cette raison,

l’atelier de réparation et les parkings de vélo prennent l’importance, au détriment d’espaces de stationnement, décision initialement contestée par la ville de Leeds, puis acceptée après négociations.

Maisons et appartements ont été construis avec un système modulaire de murs en bois et isolation en bottes de paille sourcées localement.

Démarche participative avec les futurs habitants

Performance énergétique optimale, espaces de vie orientés vers le sud et garde-manger du coté nord. Utilisation de chauffe-eau solaires et de panneaux photovoltaïques

Utilisation des eaux grises et gestion alternative des eaux de ruissellement urbain

Utilisation de main d’oeuvre locale, de matériaux sourcés localement et à faible impact environnemental

Espaces internes éclairés et ventilés naturellement. Isolement acoustique entre maisons et appartments.

Insertion du projet dans une friche urbaine. Bâtiments à impact réduit sur l’environnement

Maître d’ouvrage LILAC Coop

Maitre d’œuvre White Design Associates

Programme 20 logements / 1 maison communautaire

Surface 1 601 M2

Montant des travaux 4 200 000 € HT

Date de finalisation du chantier 2013

Mission : Conseil, APS, APD, PC, DCE et démarche participative

Maison communautaire. Photo : Lilac Coop

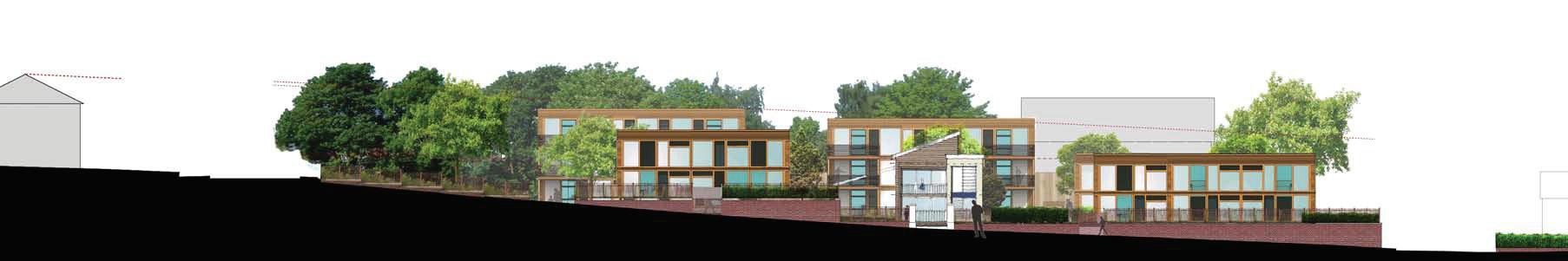

Façades côté rue d’acces

DEUX MAISONS EN BAMBOU ET BOIS

Colombie 2015 et 1998

Maison Annapurna

Située à 2000 m d’altitude, dans un milieu entièrement rural des Andes, cette maisonnette accumule de la chaleur dans une dalle en terre cuite pour la relâcher la nuit. Le mur principal est isolé avec des balles de riz pour conserver cette chaleur.

Le bâtiment est complètement autonome en eau et comporte des toilettes sèches. L’équipe de maîtrise d’œuvre a fait un effort pour spécifier et utiliser des matériaux d’obtention facile dans la région (bois, terre et bambou de petit diamètre, abondants dans la région).

Toilettes sèches

Utilisation des eaux de pluie

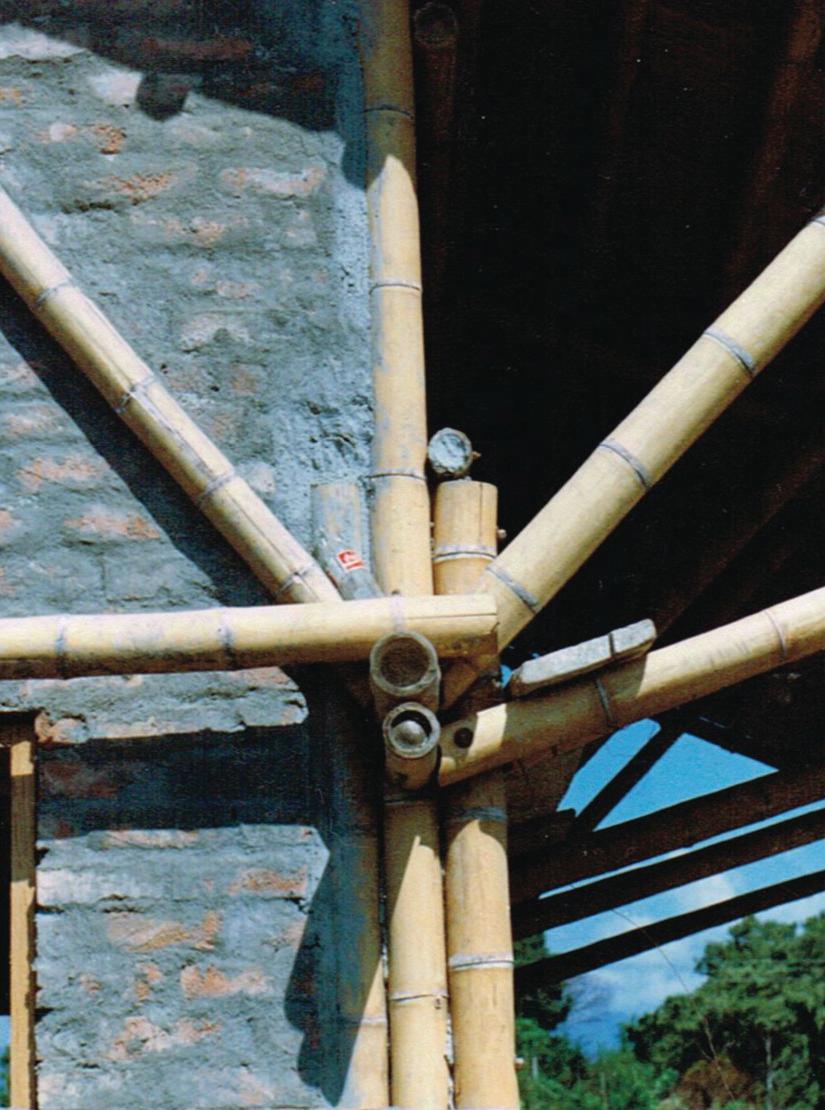

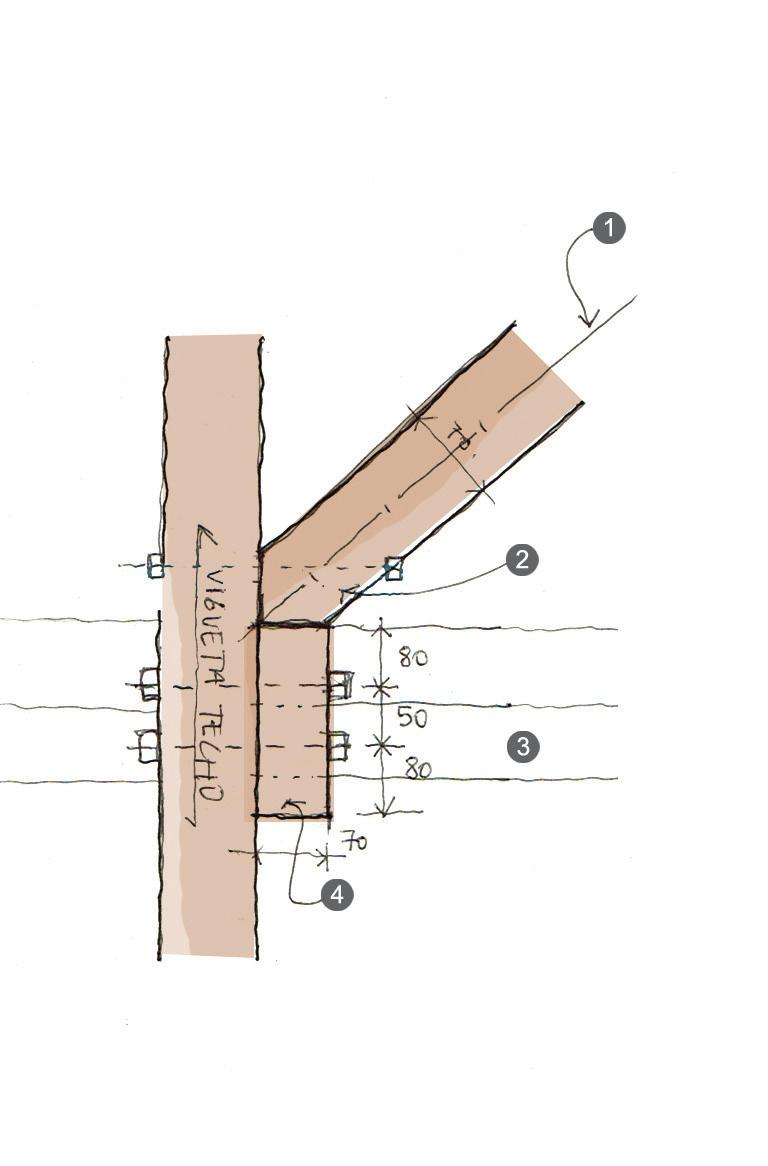

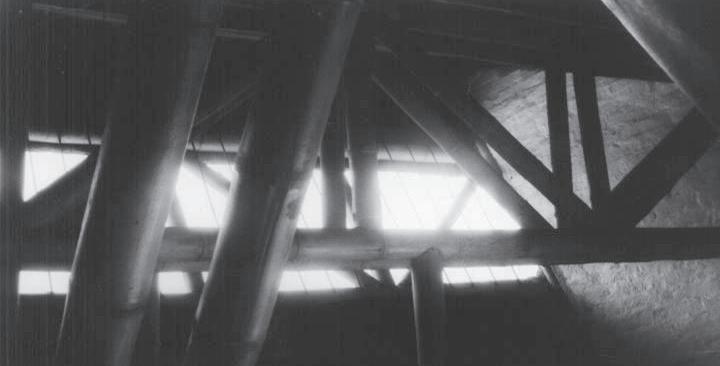

Détail, contreventement de la toiture

Main d’oeuvre et matériaux sourcés localement

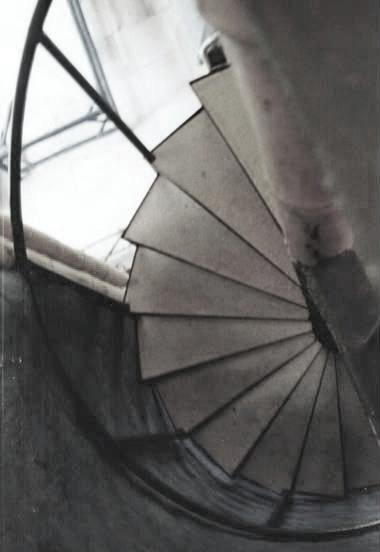

Fermes de toiture en bambou et ventilation naturelle / Escalier hélicoidale

Main d’oeuvre et matériaux sourcés localement

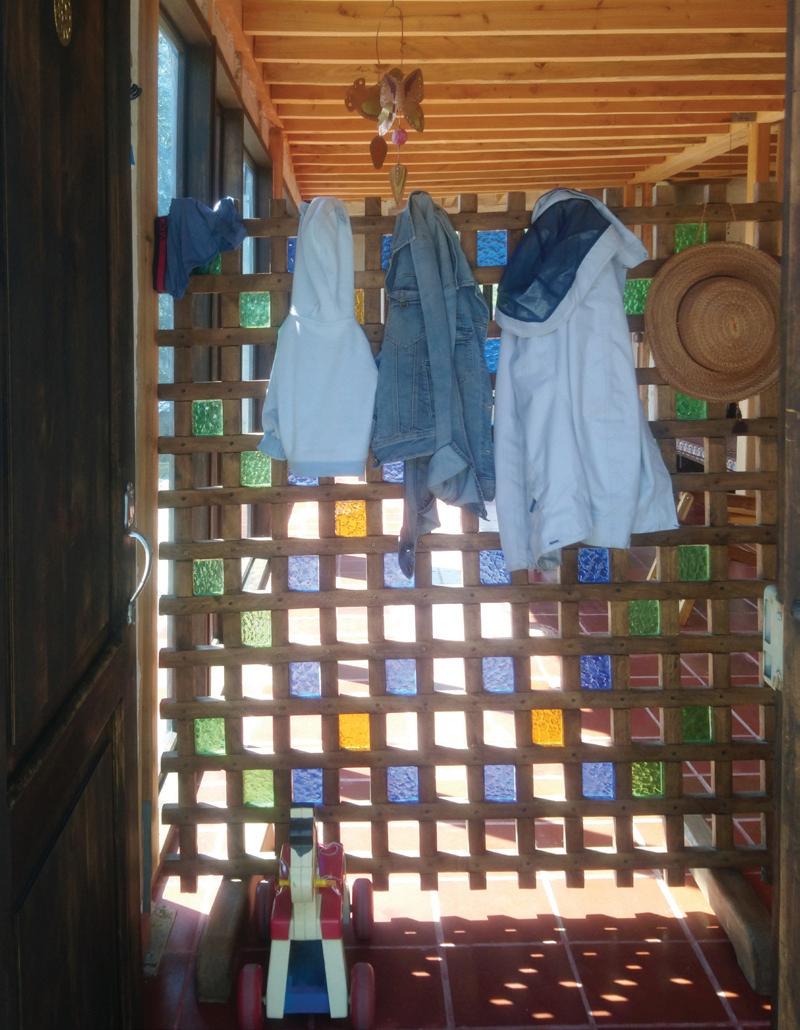

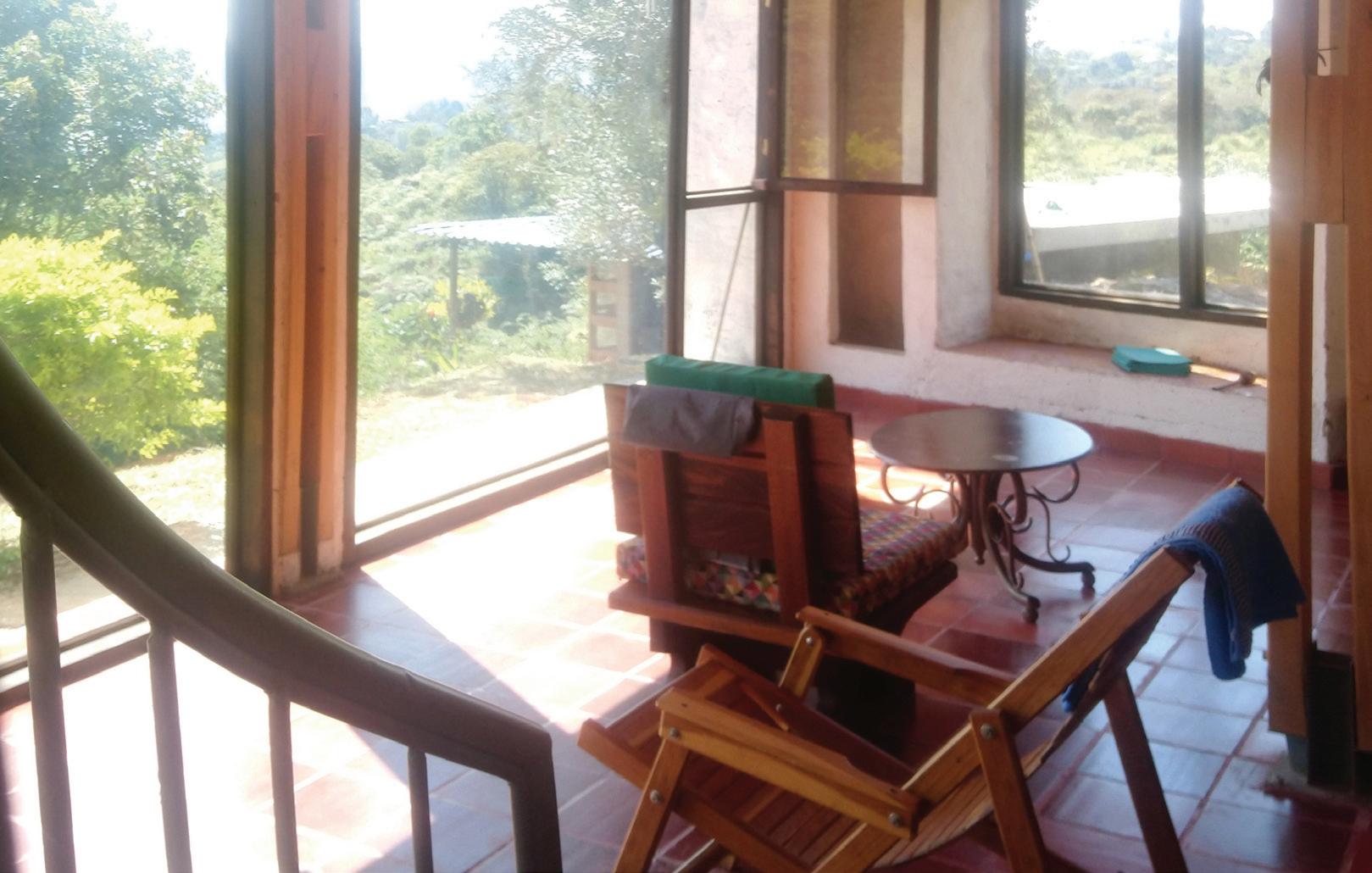

Espaces internes protégés du soleit et ventilés naturellement

Maison Noriega

Maison de campagne construite en bois et brique artisanale.

Placée dans un lieu avec un climat à fortes températures et précipitations, la maison présente des grands débords de toiture pour protéger le bâtiment et la structure en bambou de la pluie et du soleil.

Étant un matériau très commun dans la région, le bambou a été “ flotté ” ou transporté par eau depuis son lieu de découpe, à la façon traditionnelle.

EXTENSION BUREAUX, USINE SOCOMORE

Elven, France 2015

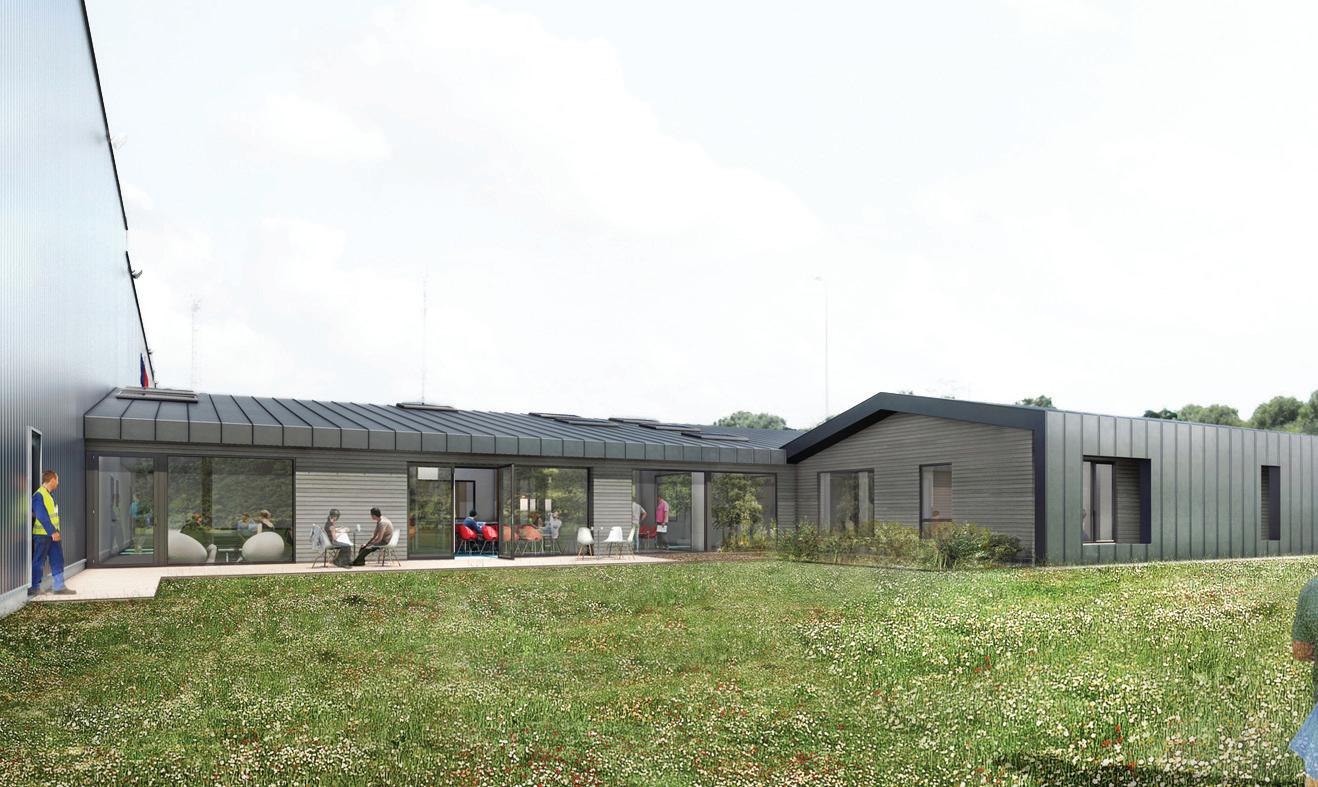

Projet d’extension des bureaux administratifs d’une usine, dans une zone HQE. L’extension a été conçue en collaboration avec les salariés et la direction. Elle répond aux besoins exprimés par l’ensemble du personnel :

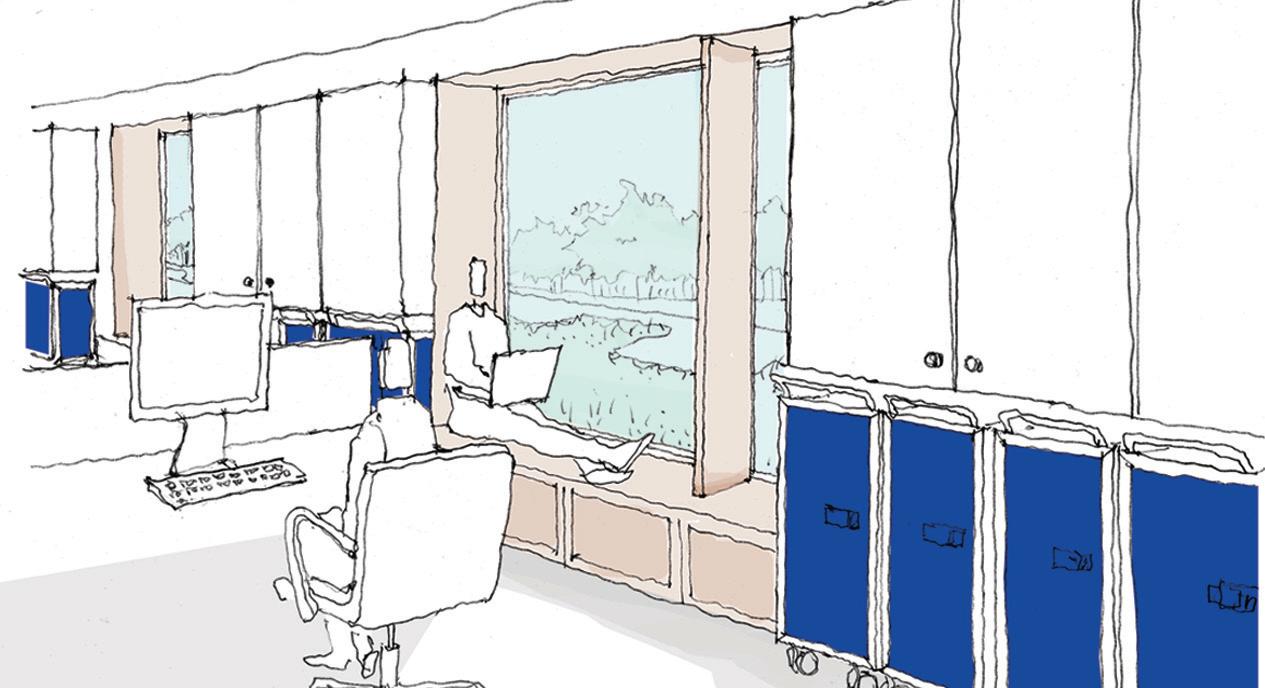

• Besoin d’espaces sains et confortables qui invitent à l’échange, l’interaction et l’innovation.

• Utilisation de grands volumes comme espaces informels de lecture, de réunion et de travail.

Performance énergétique optimale, espaces communs orientés vers le sud et espaces techniques vers le nord. Choix de matériaux isolants naturels à faible conduction thermique.

Espaces internes éclairés et ventilés naturellement. Murs respirants qui contribuent à la santé du bâtiment

Utilisation de main d’oeuvre locale, de matériaux sourcés localement et à faible impact environnemental

Maître d’ouvrage Socomore

Maitre d’œuvre 10i2LA Architecture

Surface 523 M2

Isolation Paille

Date de finalisation du chantier 2017

Mission : Aide dans la démarche participative, l’APS, l’APD et le PC

Atelier participatif avec les salariés Photo : 10i2LA

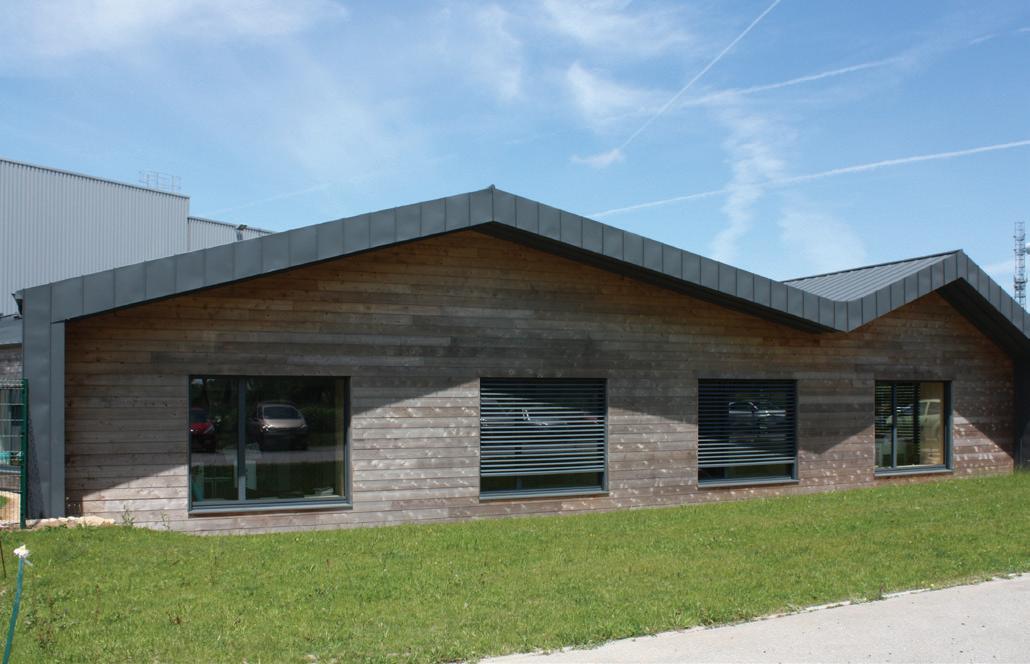

Vue de la protection solaire, façade Sud - Photo : 10i2LA

ITE D’UNE MAISON DU DÉBUT DU XXe SIÈCLE

Bristol 2010

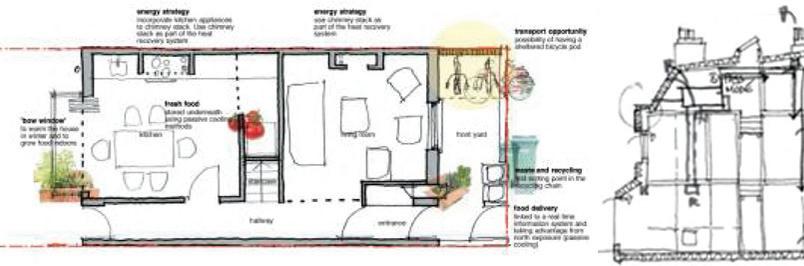

Rénovation thermique d’une maison dans le cadre du projet de recherche “TSB Retrofit Project”. Le projet de recherche a été conçu par le gouvernement britannique pour trouver des solutions performantes pour réaménager le parc des maisons existantes pour qu’elles deviennent plus performantes, saines et économiques.

Ce projet de recherche a inclus 100 maisons “expérimentales”, dont la maison réaménagée par notre équipe. Les projets ont été suivis pendant 2 ans pour analyser l’utilisation des usagers, les économies d’énergie et la performance du bâtiment.

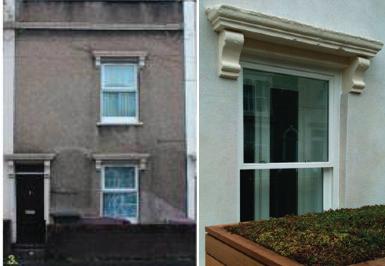

Façade coté rue, avant et fenêtre coté rue, après

Performance énergétique améliorée. ITE, façade jardin, correctionthermique,fqçqde rue. Choix de matériaux isolants à faible conduction thermique.

Murs respirants qui contribuent à la santé du bâtiment. Enduits à la chaux.

Utilisation de main d’oeuvre locale et de matériaux à impact environnemental réduit

Maître d’ouvrage Association Self Help Community Housing

Maitre d’œuvre White Design Associates

Programme Rénovation thermique d’une maison.

SHON : 79 M2

Cout des travaux 250,000 € HT

Mission : Conseil, ESQ, APD et PC

CENTRE D’ACCUEIL

Christchurch, Royaume Uni 2008

Ce bâtiment sert depuis 2008 comme centre d’information pour un parc naturel protégé, localisé dans une zone inondable. L’équipe de maitrise d’ouvrage a exprimé la volonté de bâtir avec des matériaux locaux, performants et faciles à entretenir.

Le bâtiment est complètement détaché des réseaux électriques, d’eau et d’égouts, dû à l’inaccessibilité du terrain et à la qualité du sol.

Maître d’ouvrage Mairie de Christchurch

Maitre d’œuvre White Design Associates

Programme centre d’accueil. SHON 42 M2

Cout des travaux 290,000 € HT

Mission : Maîtrise d’œuvre, suivi du chantier et DOE

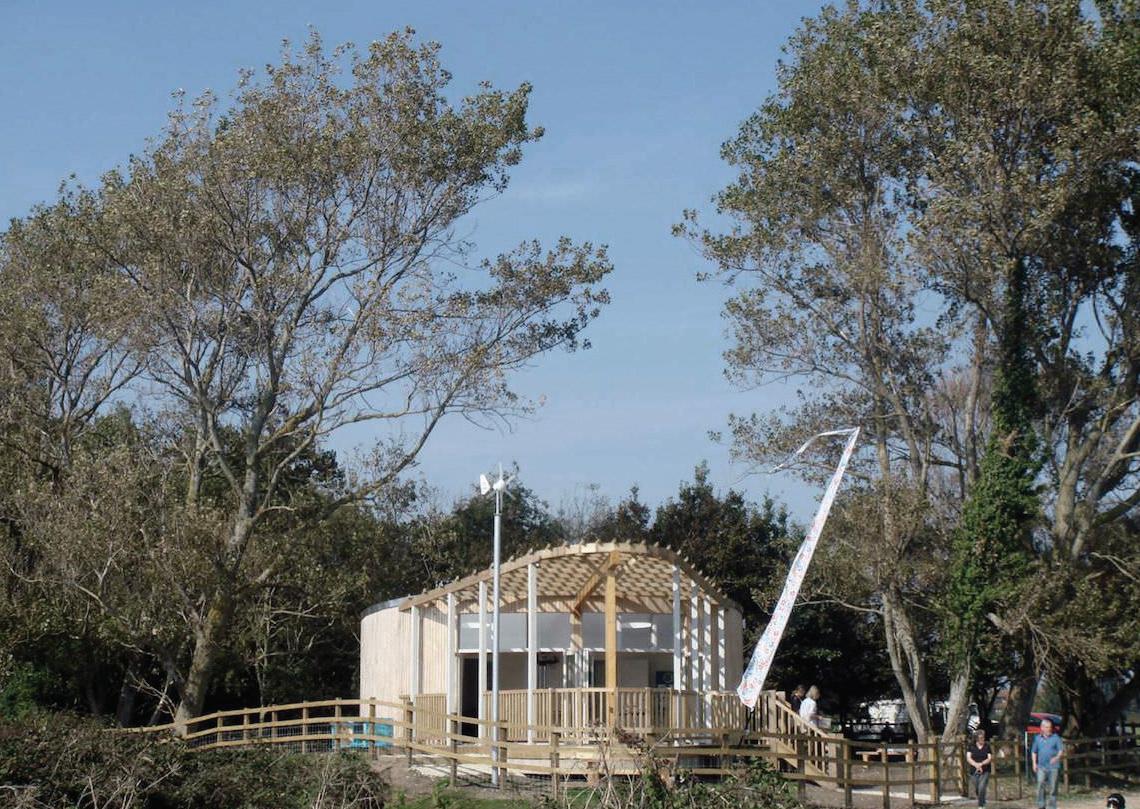

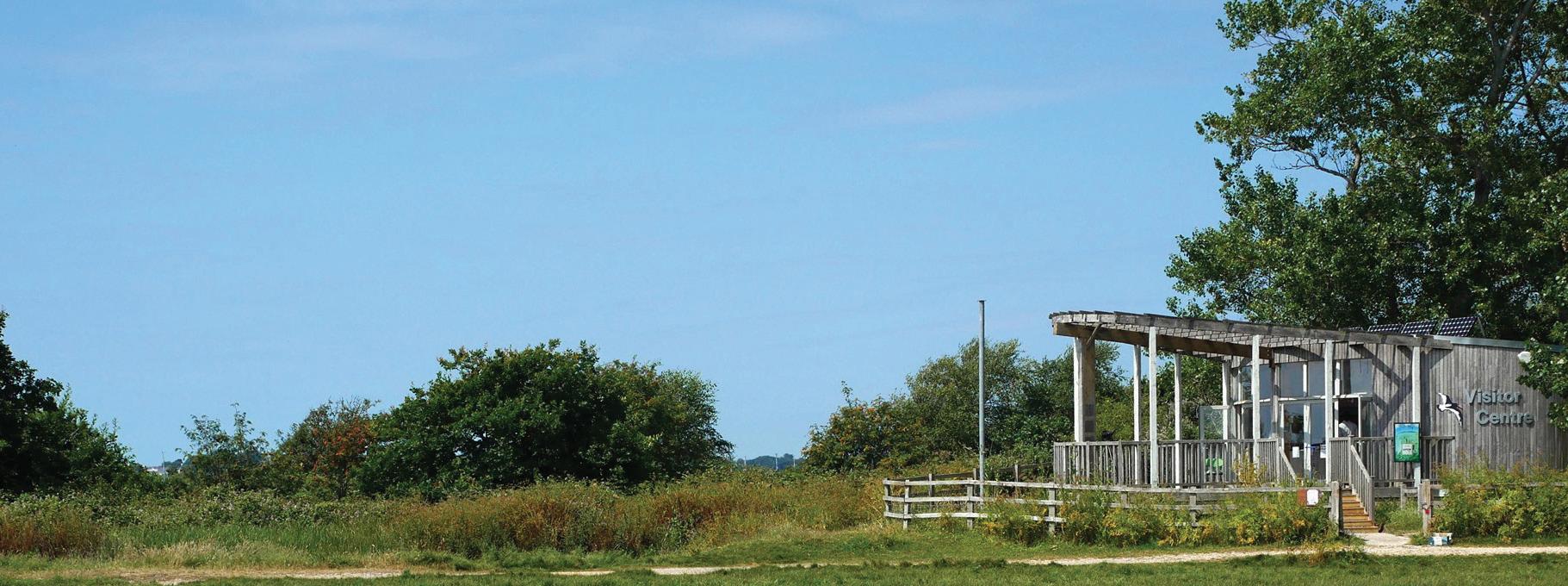

Vues du centre, avec son bardage en châtaignier local

Photos : Friends of Stanpit Marsh et White Design

Insertion d’un bâtiment à impact environnemental réduit dans un contexte naturel protégé

Utilisation de main d’oeuvre locale, de bois en petit section produit localement

Espace ayant une bonne étanchéité à l’air, avec faible besoin de chauffage. Intégration de panneaux photovoltaïques, d’un petit chauffe-eau et d’une éolienne pour couvrir les besoins énergétiques du bâtiment

Espaces internes éclairés et ventilés naturellement

Bâtiment à faible consommation d’eau, avec recyclage des eaux grises

Installation des toilettes sèches et utilisation du compostage dans les jardins locaux

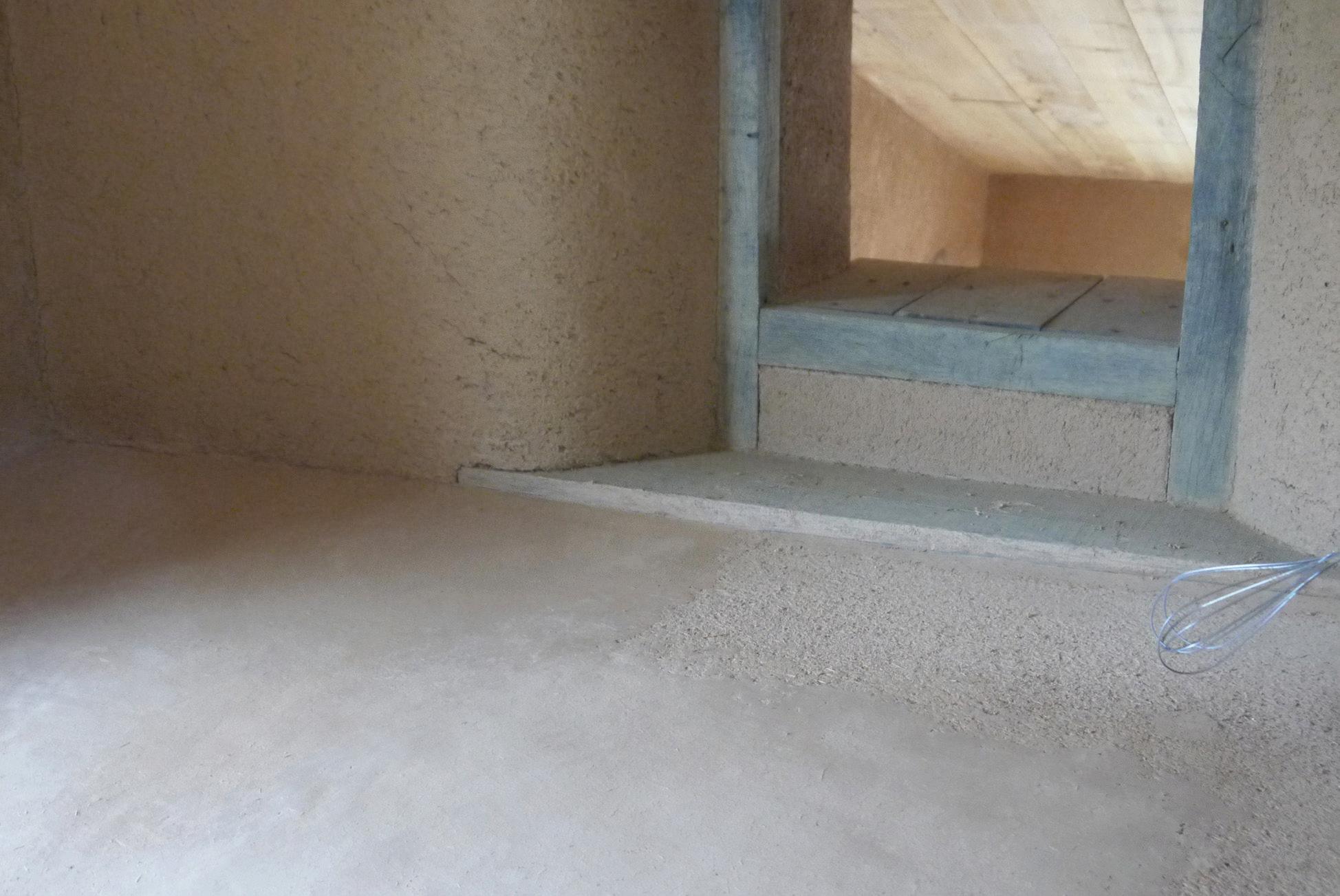

LES SOLS INTÉRIEURS EN TERRE CRUE

Projet de recherche 2019

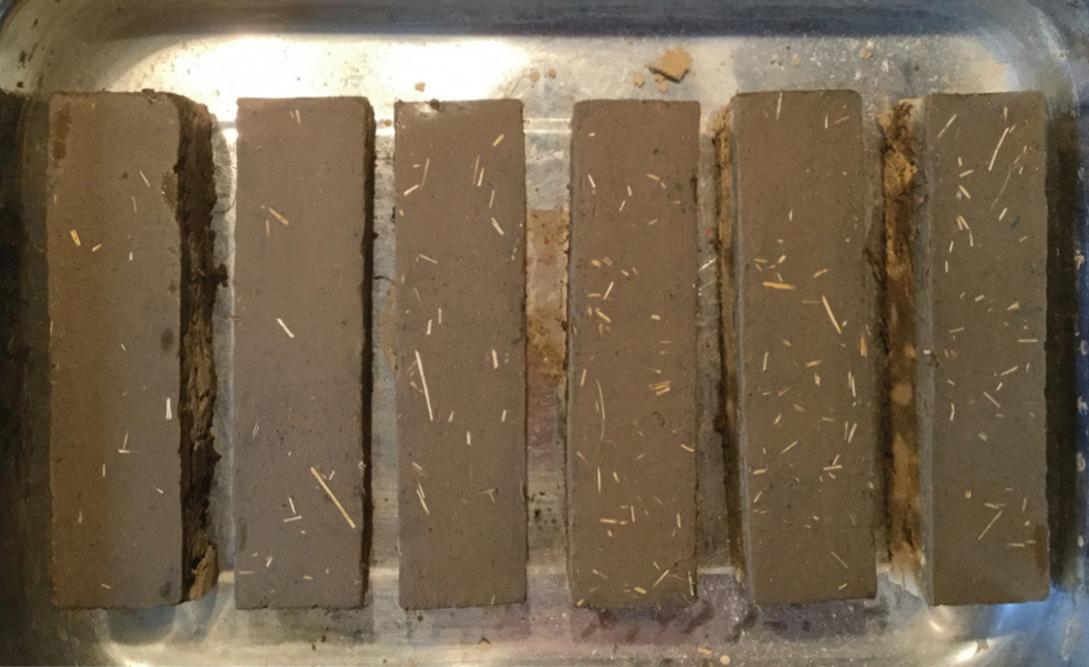

Moule avec d’éprouvettes de sols en terre limono-argileuse

La terre est une ressource presque infinie qu’on a littéralement à nos pieds. Son ubiquité en milieu rural et urbain, et sa souplesse d’adaptation et de réversibilité dans son état naturel sont trois préalables qui nous permettent de poser les questions suivantes :

Quelles sont et ont été les pratiques courantes pour fabriquer un sol en terre crue ? Peut-on réussir à vraiment construire un sol naturel, sain et réversible ?

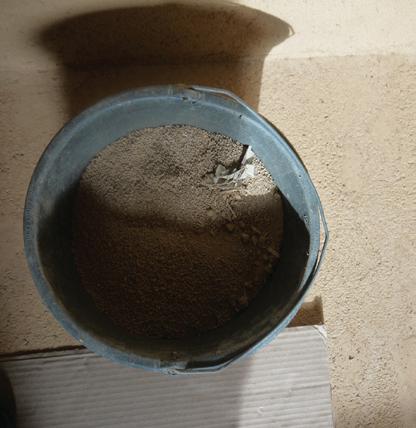

Fabrication d’éprouvettes

Quels types de finition peut-on appliquer pour améliorer la performance mécanique de ces types de sols ? Si on sait que les sols en terre crue sont naturels mais friables et longs à mettre en œuvre, quel usage pourrait bénéficier de ses aspects positifs ?

Projet en partie développé dans le Département GPEM (Granulats et procédés d’élaboration des matériaux) de l’Ifsttar à Nantes.

Mettre l’accent sur le savoir faire, l’utilisation de la main d’oeuvre et des ressources locales

EXPOSITIONS POUR LA PROMOTION DU BOIS

Exeter, Royaume Uni 2007, 2008

Coordination d’un cycle de conférences et de 2 expositions sur l’utilisation du bois. La première exposition, “Wood Wisdom”, avait comme objectif de documenter l’utilisation traditionnelle du bois d’architecture en Angleterre.

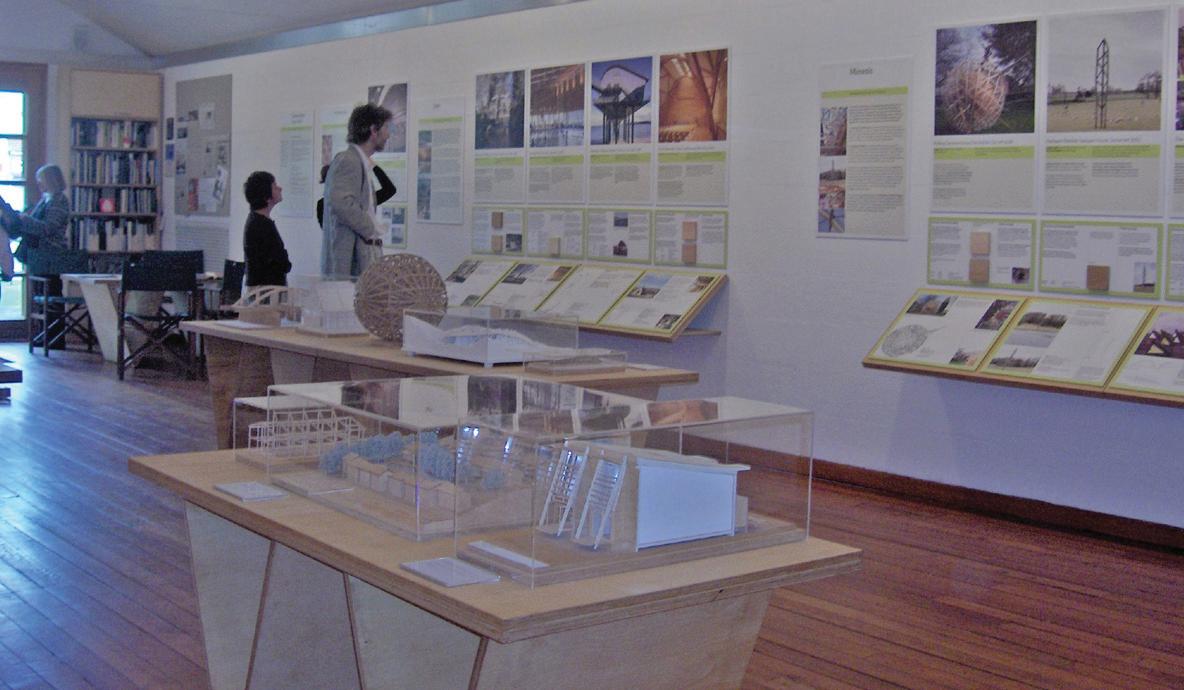

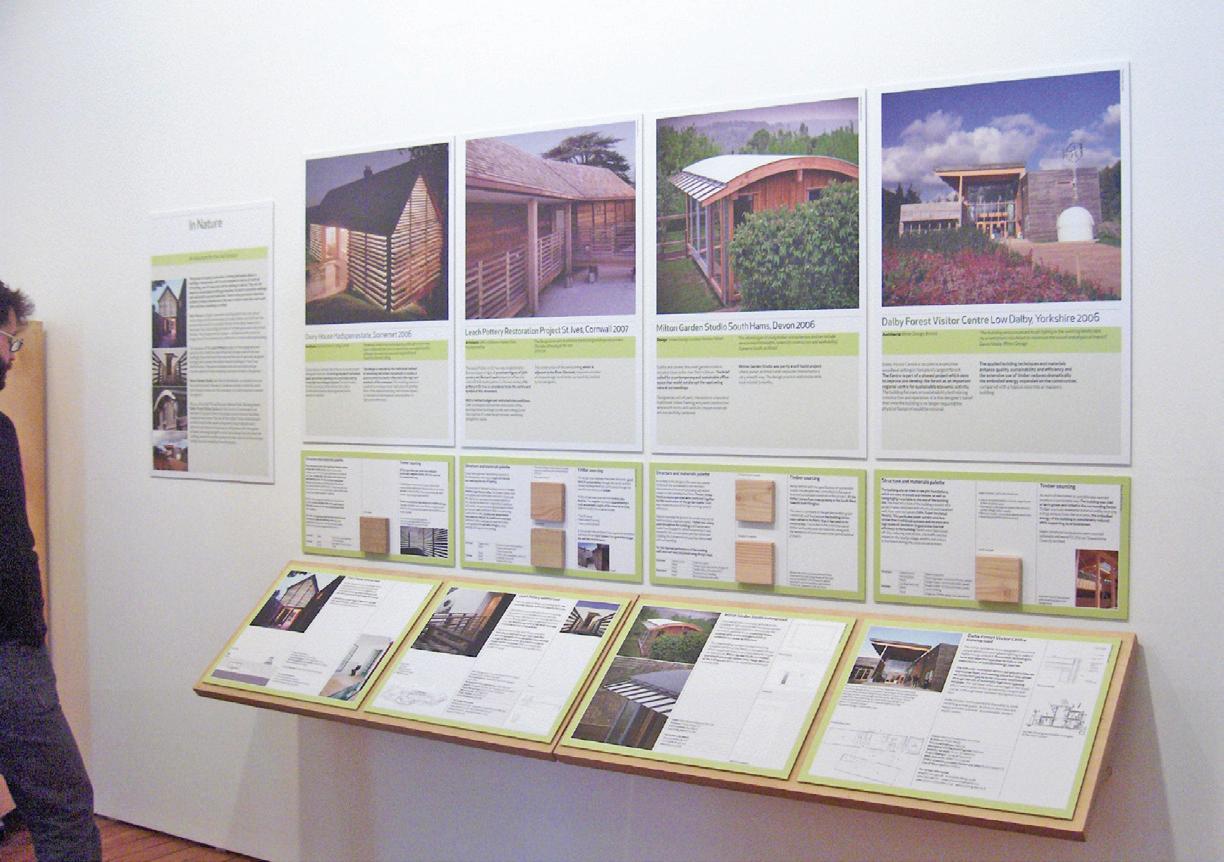

Exposition : “Timber Talent in the South West”. Photo : CCANW

Matériel promotionnel du programme

Mettre l’accent sur le savoir faire, l’utilisation de la main d’oeuvre et des ressources locales

La deuxième, “Timber Talent in the South West”

avait comme but de promouvoir l’usage contemporain du bois local. Les deus exposition ont fait ensuite I’ objet de tournées nationales.

Client Centre for the Contemporary Arts and the Natural World – CCANW

Coordination du projet White Design Associates

Programme Cycle de conférences et expositions pour la promotion du bois

Date de finalisation du projet 2008

Mission : Conseil, conception et mise en œuvre

Exposition : “Timber Talent in the South West”. Photo : CCANW

“Wood Culture”

RECHERCHE SUR LE BOIS ARBOLOCO

2001

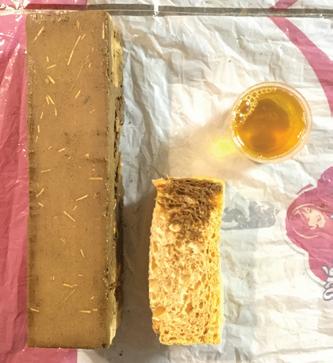

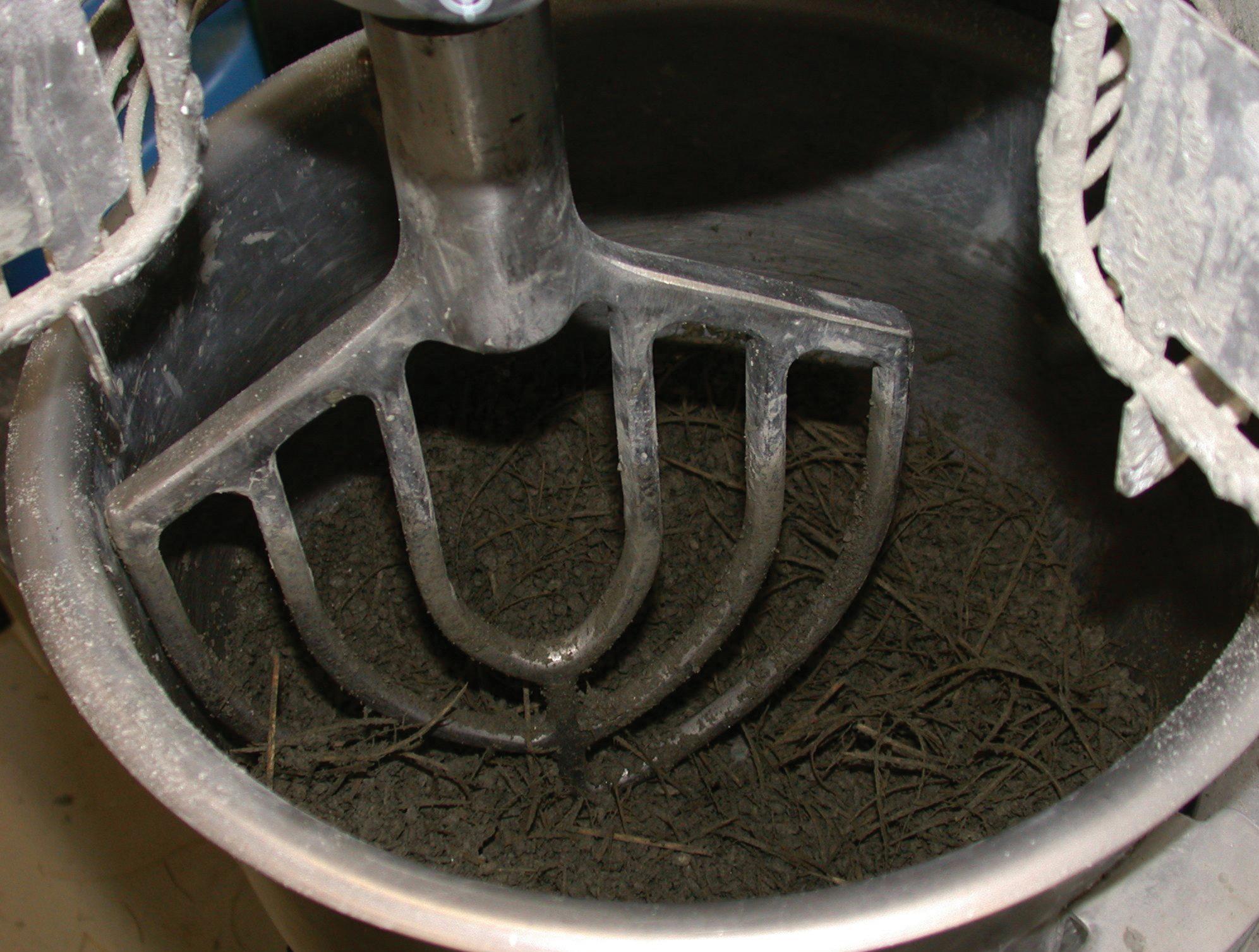

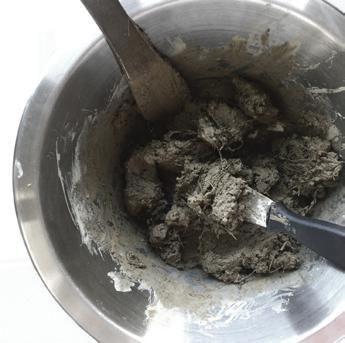

Fibres et moelle du bois Arboloco mélangés avec du ciment pour la fabrication des échantillons qui vont être testés à la compression et à la traction après sèchage

Projet de recherche financé par la Confédération Suisse, qui consisté à étudier plusieurs aspects du bois Arboloco: son usage traditionnel dans la construction, l’analyse de ses caractéristiques physico-mécaniques et de son potentielle utilisation dans un panneau composite avec le ciment.

Mendrisio et Dübendorf, Suisse

L’arboloco est un arbre à croissance rapide, endémique des forets de montagne colombiens et vénézuéliens. Son bois est un composite naturel, traditionnellement utilisé comme solive ou comme pan de bois dans un mur. Ce bois est caractérisé d’une moelle abondante à densité et conductivité thermique très faible [moins de 0.038 W/(m·K)] et une bois extérieur très dense et dur.

Projet réalisé en partenariat avec le laboratoire fédéral Empa.

Mission : Formulation et travail de recherche

Comprendre les caractéristiques et le potentiel d’usage d’un type spécifique de bois

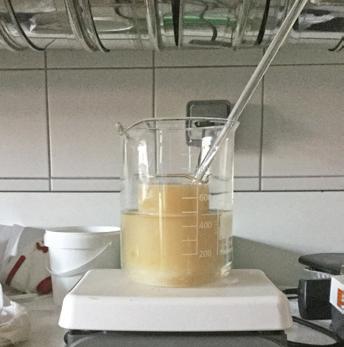

Procédée suivi pour la fabrication en laboratoire des échantillons de panneau mixte de bois-ciment

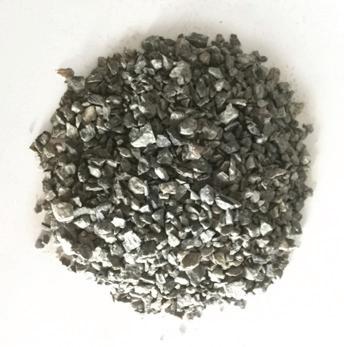

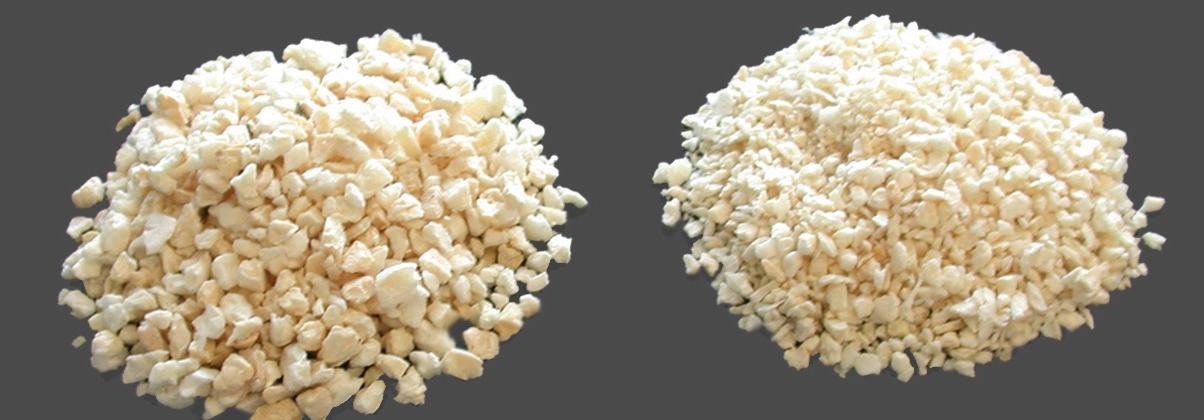

Moelle ou cœur d’Arboloco découpé à la machine. Granulométrie de 15-20 mm

TABLE EN BOIS

2023

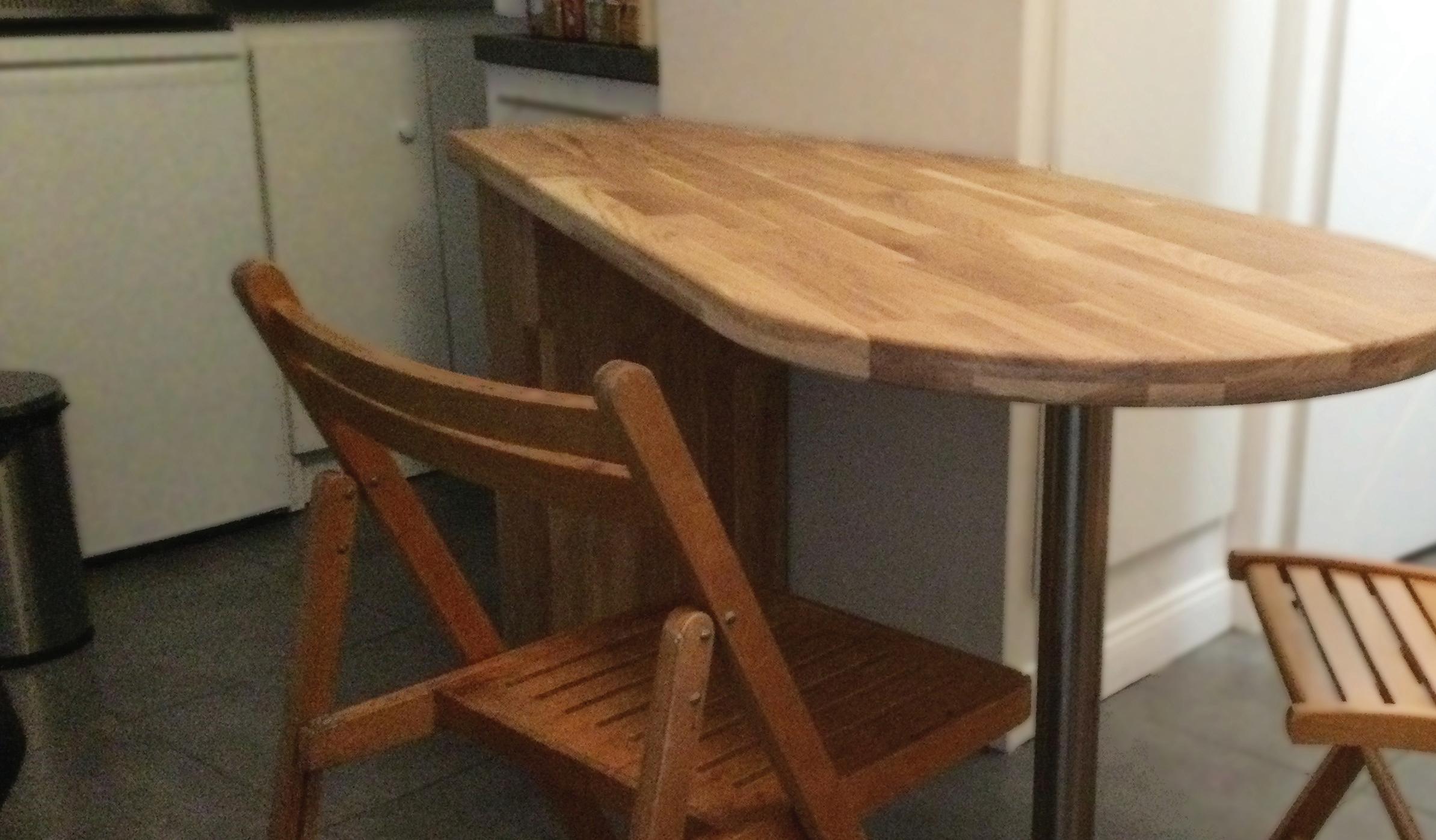

Projet de design ayant comme objectif la fabrication d’une table à surmesure pour un petit studio.

Exercice où forme et adaptabilité étaient également importants.

Matériaux : Surface de travail et pied principal en chène lamellé-collé, étageres en MDF, pied central en acier. Le chêne et le MDF ont été huilés.

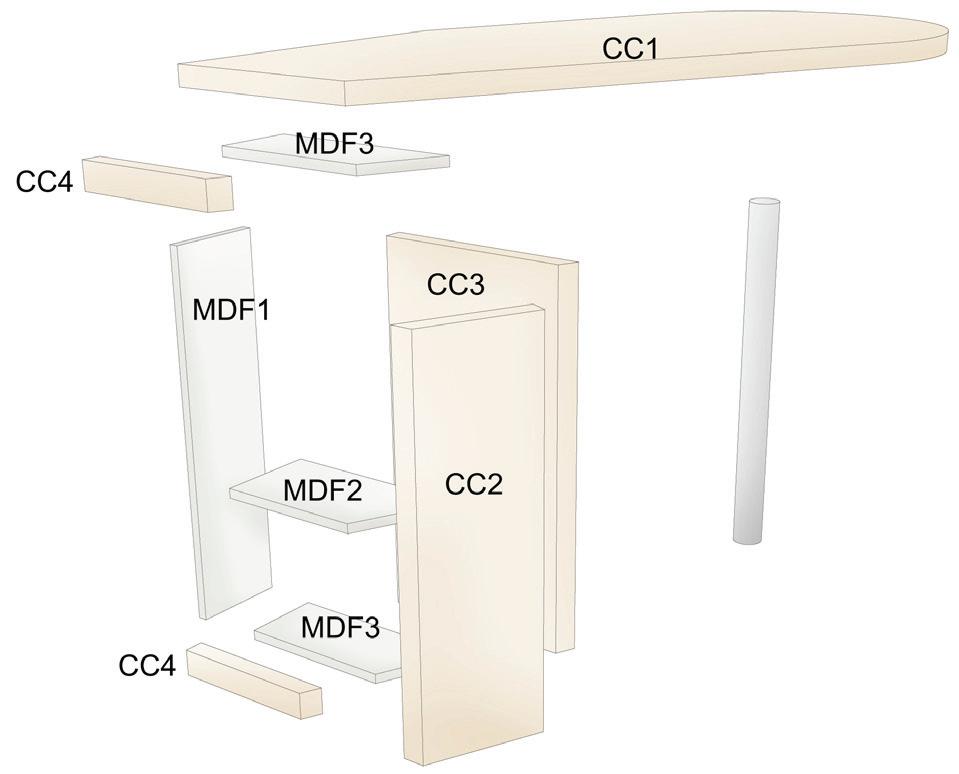

vue éclatée des composants

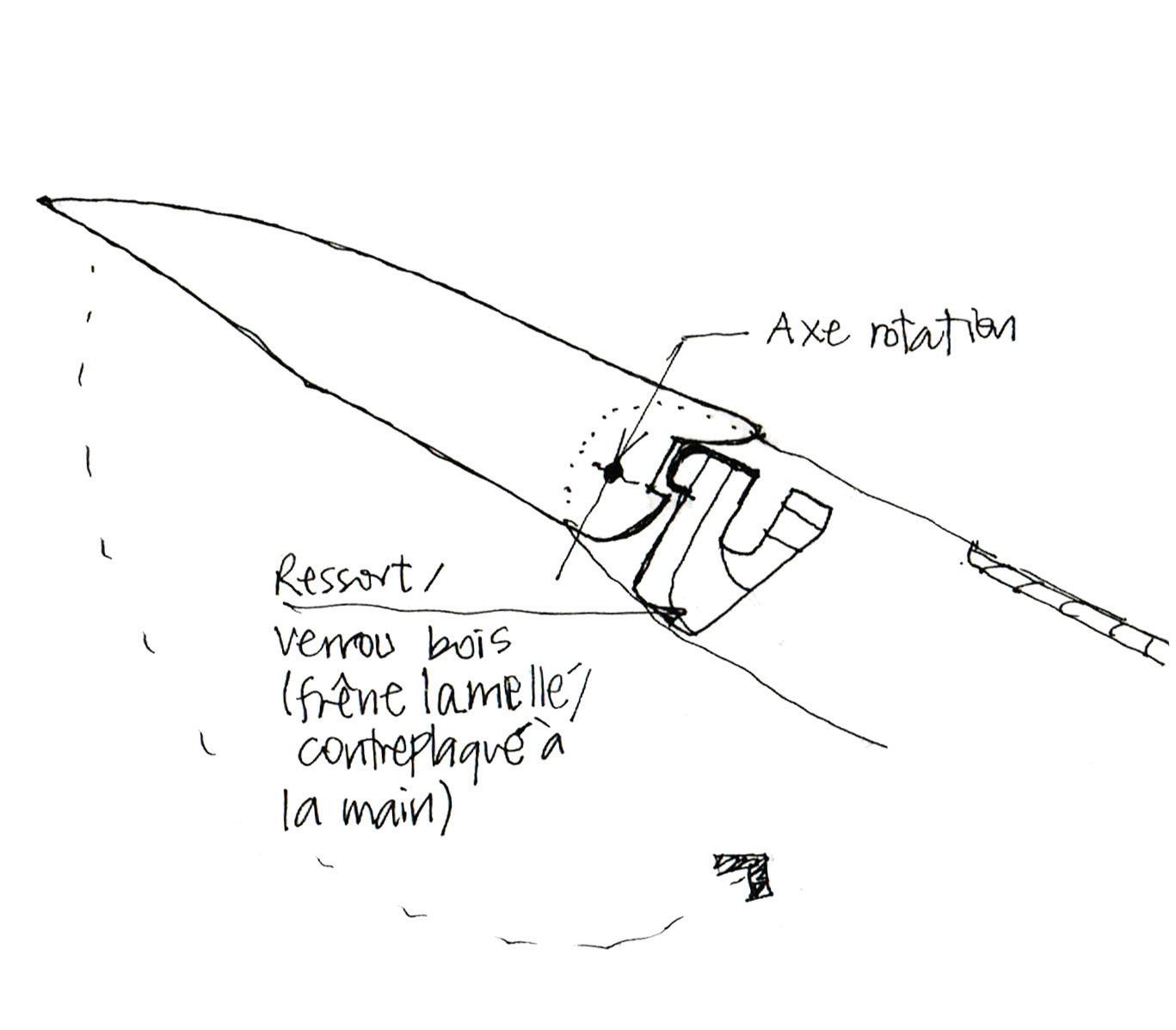

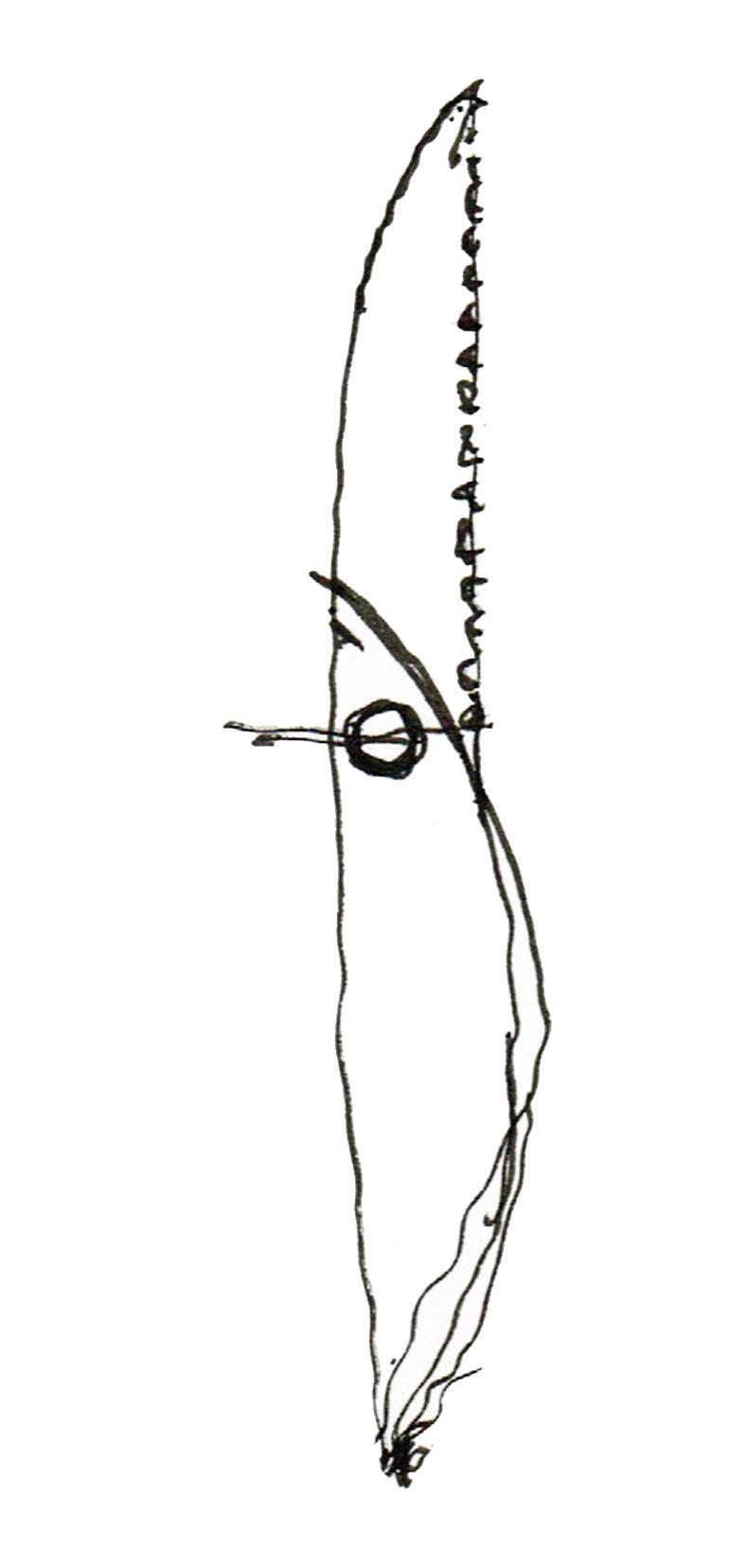

COUTEAU EN BOIS

2016

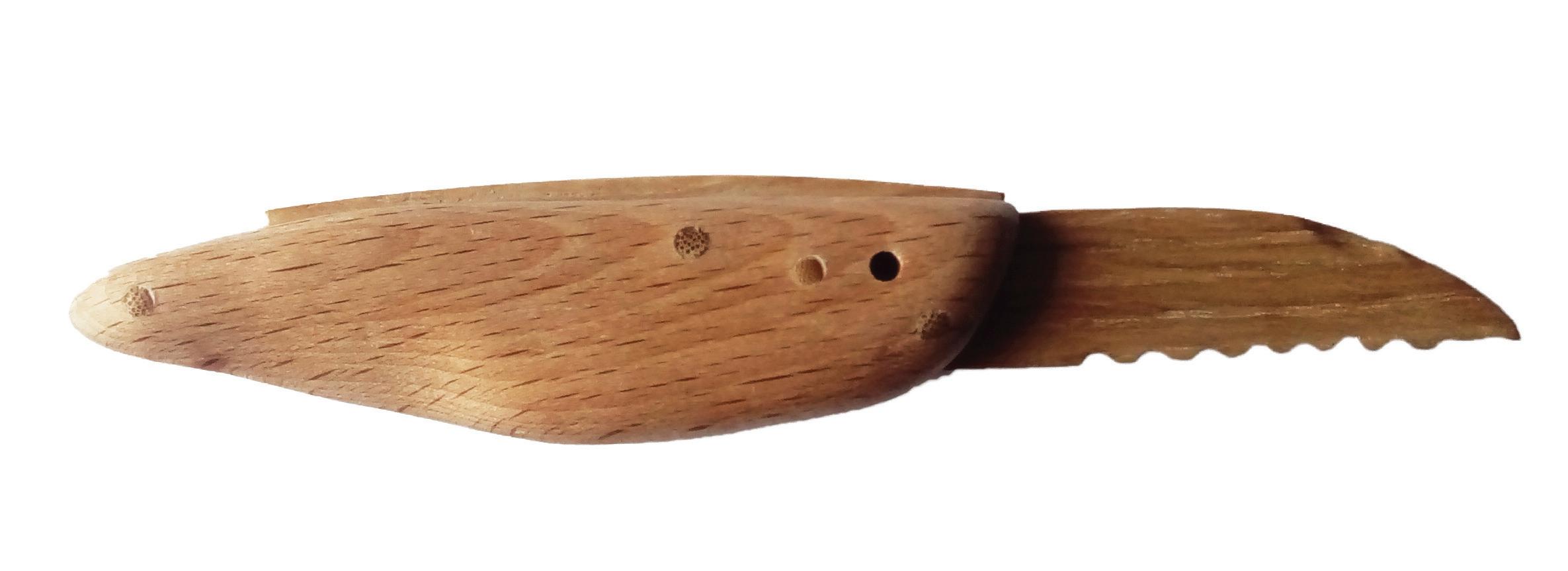

Projet de design ayant comme objectif de faire un prototype pour un couteau pliable et étudier son mécanisme d’aperture et de blocage. Exercice de conception où forme, fonction et ergonomie étaient importants en égale mesure.

Objet de petite taille pour une petite main (enfant, femme). Le couteau est léger, facile à porter, à ranger, utiliser et nettoyer. Rigolo et amusant, il est inspiré des becs des oiseaux tropicaux.

Matériaux : Lame en chêne et manche en hêtre. L’hêtre est un bois résistant aux impacts et facile à travailler.

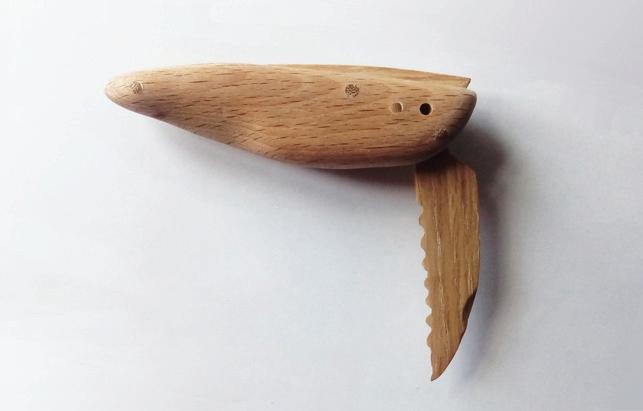

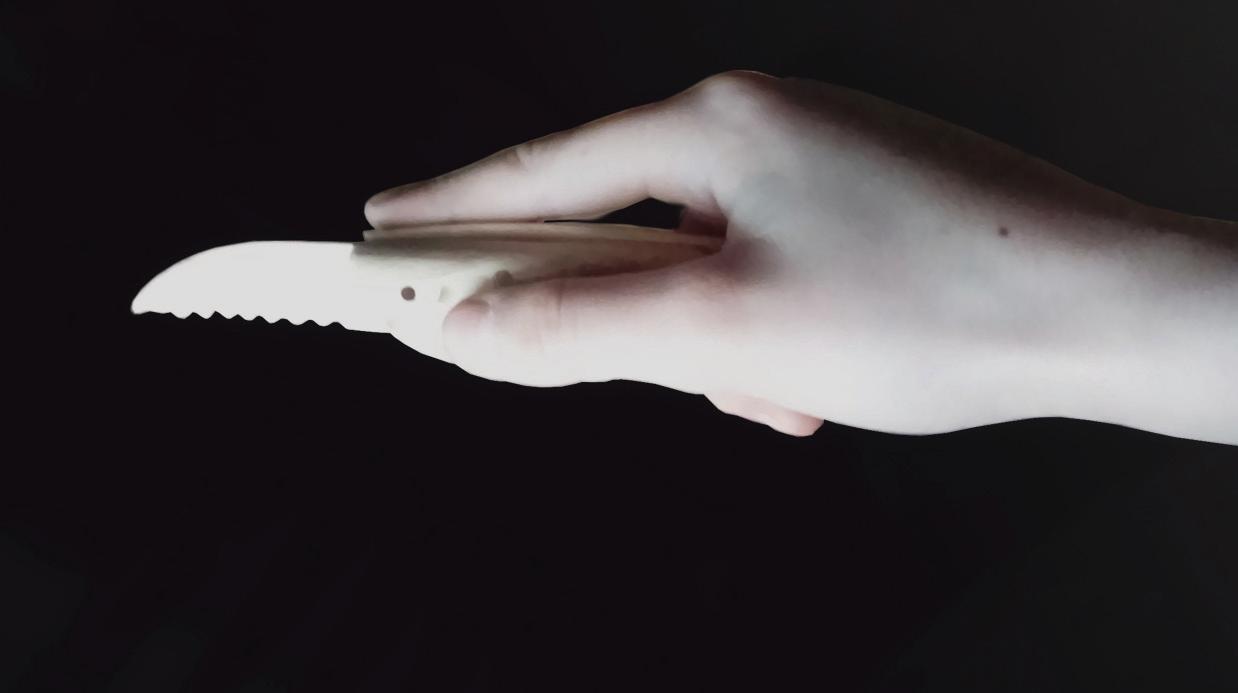

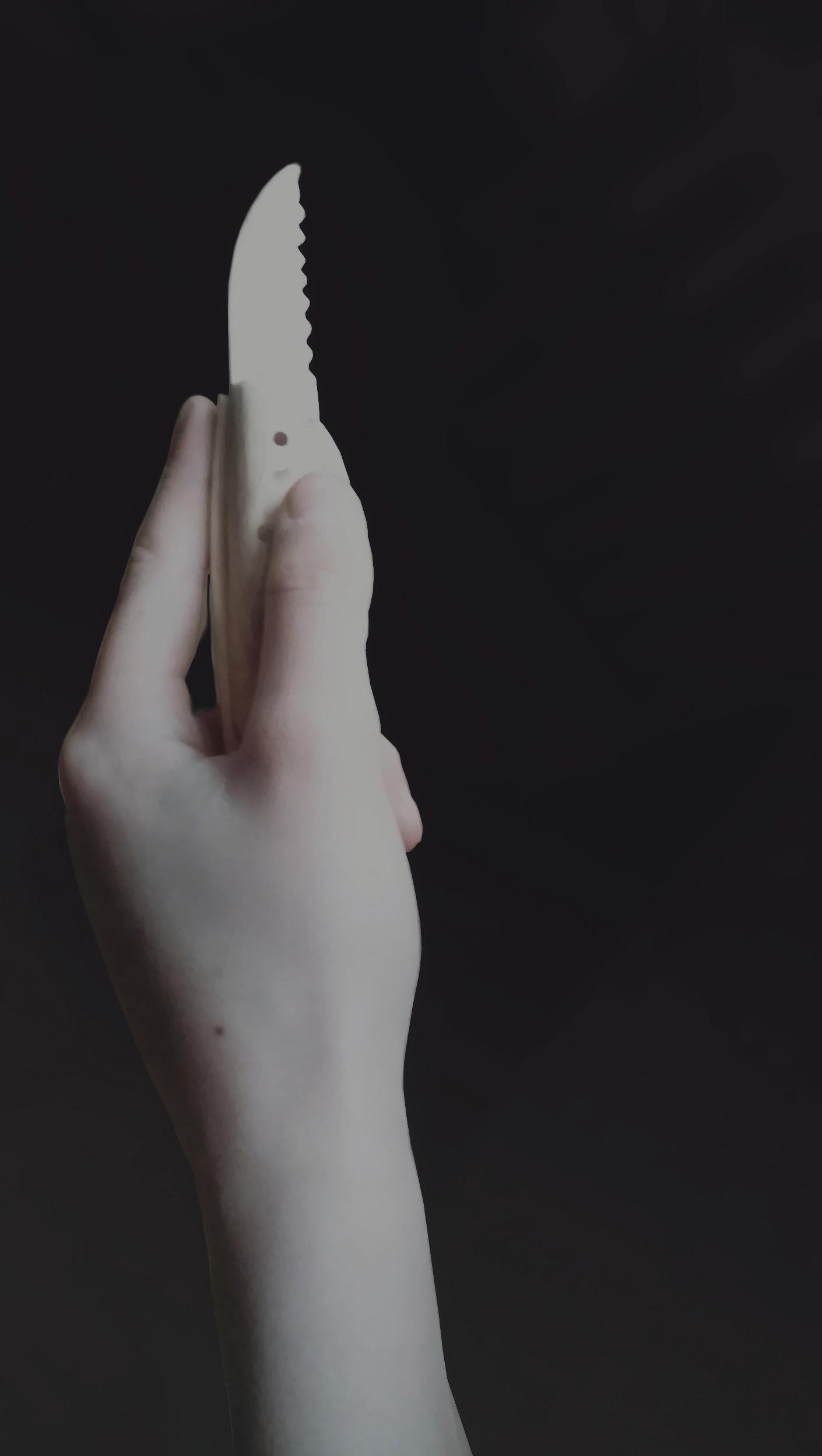

Haut : couteau en train d’être plié Bas : couteau ouvert
