percurso/pavilhão/ marcos/circuito de afetos na serra do curral:
emoção e preservação
Aluna: Adriane Santos Pacheco Orientador: Guilherme Vasconcelos
sumário
01 02 03
contexto e análise
serra do curral, belo horizonte projeto circuitos trilhas e conexões
projeto arquitetônico centro de visitantes
contexto e análise serra do curral, belo horizonte
“Esta serra tem dono. Não mais a natureza a governa. Desfaz-se, com o minério, uma antiga aliança, um rito da cidade. Desiste ou leva bala. Encurralados todos a Serra do Curral, os moradores cá embaixo.” Esse trecho do poema “Triste Horizonte” de Carlos Drummond de Andrade, escrito em 1976, ecoa como um lamento diante das ameaças que assolam a Serra do Curral. Estampado em um monumento no Parque da Serra do Curral, o poema anuncia um alerta constante sobre o risco que este patrimônio natural enfrenta.
A Serra do Curral é um patrimônio essencial de Belo Horizonte, eleita símbolo da cidade em 1995. Situada na transição entre os biomas Cerrado e Mata Atlântica, abriga uma biodiversidade singular e destaca-se como um corredor ecológico vital. Acolhe espécies ameaçadas e endêmicas, servindo como refúgio e habitat crucial para sua sobrevivência. Suas nascentes e córregos alimentam os rios Paraopeba e Velhas, essenciais para o abastecimento de água de Belo Horizonte e região metropolitana. A escolha da localização da capital mineira deve-se, em parte, a essa abundância hídrica, reforçando a importância ambiental da Serra.
Além disso, esse patrimonio natural conta com significativo valor arqueológico. Cavidades subterrâneas e sítios arqueológicos, como a ferrovia do aço e o muro de pedra, evidenciam seu passado histórico. O muro, possivelmente do século 18, remonta ao primeiro povoamento da região, testemunhando a história humana interligada ao local. Este valor histórico fortalece a identidade coletiva dos moradores de Belo Horizonte, estabelecendo uma conexão emocional profunda com a serra. A Serra não é apenas um marco geográfico; é um símbolo da memória e identidade locais, refletindo a história e cultura da comunidade.
Entretanto, a Serra do Curral enfrenta ameaças crescentes. Intervenções como a Mina Corumi, Mina de Águas Claras e a operação Lagoa Seca/Acaba Mundo já contribuiram com marcas permanentes ao patrimônio. Ainda hoje a Serra é acometida por propostas como complexo minerário do Taquaril, abrangendo mais de 101 hectares, que causou grande mobilização popular em 2022. A licença, concedida de forma controversa, felizmente foi suspensa em 2023, destacando a força da mobilização comunitária.
Para mitigar essas ameaças, propôs-se a criação do Parque Nacional da Serra do Curral. O projeto, apresentado em 2023, visa promover a educação ambiental, valorizar a cultura local e preservar a biodiversidade. Conta com o apoio de técnicos do ICMBio e do Ibama, sublinhando a importância da preservação institucional.
A Serra do Curral possui o Título de Patrimônio da Humanidade, um reconhecimento que eleva seu status simbólico. Este título resulta do valor afetivo atribuído à serra não apenas pela comunidade local, mas também pela sociedade em geral. Dentro deste contexto, o Percurso/Pavilhão/Marcos/ Circuito de afetos na Serra do Curral visa fortalecer a conexão emocional entre visitantes e o ambiente, promovendo a preservação da Serra do Curral de forma sustentável. Alinhado aos princípios do Parque Nacional, o projeto oferece uma experiência imersiva e inclusiva, contribuindo para o engajamento popular e destacando a Serra como um patrimônio natural e cultural de inestimável valor.
Foto autoral. Horizonte Cava Mina de Águas Claras.
DISTÂNCIA LINEAR ATÉ O PICO DA SERRA: LOCALIZAÇÃO
Praça Sete - 5,7 km
Parque Municipal - 4,8 km
Praça da Liberdade - 4,4 km Praça do Papa - 0,6 km
LEGENDA
Centro de Visitantes (projeto)
Vilas e Favelas
Perímetro Tombamento IEPHA-MG Lagoas
Mancha Urbana
Vias Arteriais
5,7 km
5x
506 m
Corte AA - Distância entre o pico da Serra do Curral e Praça Sete. Diferença de altura em relação ao Edifício JK.
POTENCIAL NATURAL
LEGENDA
Perímetro Tombamento IEPHA-MG
Mata Atlântica
Capoeira/Cerrado
Campo Cerrado/ Campo Graminoso Nascentes
Lagoas
Áreas Degradadas Cursos d’água
Foto autoral. Horizonte Serra do Curral Bairro Belvedere.
EXPLORAÇÃO MINERÁRIA
LEGENDA
Perímetro Tombamento IEPHA-MG
Áreas já exploradas
Plano de Mineração Complexo
Taquaril (2021) Sítios
Arqueológicos
Nascentes
Lagoas
Vilas e Favelas Cursos d’água
Mina de Águas Claras
Lagoa Seca
Mina Corumi
Foto autoral. Intervenção antrópica na Serra do Curral, bairro Mangabeiras.
IDENTIDADE E CONEXÃO
LEGENDA
Monte de Orações
Perímetro Tombamento IEPHA-MG
Vilas e Favelas Muro de Pedras
Ferrovia do aço
Sítios Arqueológicos
Lagoas
Aglomerado da Serra Conjunto Taquaril Kilombo Manzo Ngunzo Kaiango
LEGENDA
Vilas e Favelas Lagoas PONTOS RELEVANTES E CONEXÕES DESEJADAS
Perímetro Tombamento IEPHA-MG
Centro de Visitantes (projeto)
Linha de Trem desativada
Mirante 1 - Serra do Curral
Pico do Foz
Parque Rego dos Carrapatos
Pico do Grotão
Pico de Belo Horizonte Queda d’água
Cascata dos Túneis
Muro de Pedra
Monte das Orações
projeto circuitos
trilhas e conexões
O mapeamento das trilhas na Serra do Curral para o projeto do Parque Nacional visa guiar o uso da área por meio de caminhos demarcados, integrando informações de pontos como cavas, mirantes e sítios arqueológicos. Considerando as trilhas mais utilizadas pelos usuários do Wikiloc e a topografia local, busca-se criar caminhos alinhados aos interesses dos usuários.

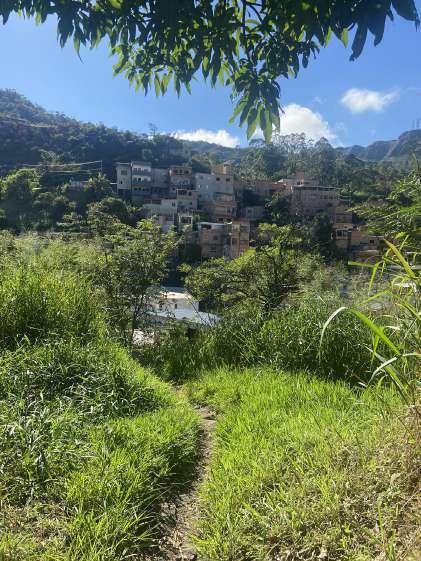

Atualmente, as trilhas com infraestrutura predominam em bairros de alto padrão, como Belvedere e Mangabeiras. Algumas passagens alternativas são bloqueadas pelos complexos minerários, restringindo o acesso da população à Serra. Comunidades próximas, como Acaba Mundo, Aglomerado da Serra e Conjunto Taquaril, possuem acessos limitados por ca-
minhos estreitos e difíceis. O projeto visa melhorar e democratizar o acesso, promovendo maior integração dessas áreas.
Os caminhos planejados são discretos e respeitam a paisagem natural. As trilhas fazem referência aos trilhos de trem presentes em alguns trechos, criando uma conexão histórica. Entre 1 e 2 km, há pontos de apoio com bebedouros, lixeiras e bancos para a comodidade dos visitantes.
As trilhas se conectam ao centro de visitantes, que é o ponto focal do engajamento comunitário. A arquitetura do circuito promove o diálogo, a celebração e a valorização do patrimônio natural.
Kilombo Manzo Ngunzo Kaiango
LEGENDA
Belvedere Acaba Mundo
Aglomerado da Serra
Mangabeiras
Conjunto Taquaril
Perímetro Tombamento IEPHA-MG Vilas e Favelas Lagoas TRILHAS
Trilha do Trem
Trilha Lagoa Seca
Trilha da Crista
Trilha Rego dos Carrapatos
Trilha da Aguinha
Trilha dos Túneis
Trilha Muro de Pedra
Trecho não incluído no Circuito Turístico
LEGENDA
Centro de Visitantes (projeto)
Linha de Trem desativada
Praça Sete
Mirante da Mata
Mirante 1 - Serra do Curral
Praça Sete
Pico do Foz
Parque Rego dos Carrapatos
Pico do Grotão
Praça Sete Mirante da Caixa D’água
Pico de Belo Horizonte Queda d’água
Cascata dos Túneis
Muro de Pedra
Monte das Orações
corte típico 01 : Vias com desnível baixo.
corte típico 02 : Trechos com passagem entre vias em níveis distintos. Foto autoral modificada: foto-inserção corte típico 01 - trilha acaba mundo antes
corte típico 03 : Pontos de apoio das trilhas.
Foto autoral modificada: foto-inserção corte típico 03
Foto autoral original: cava lagoa seca
corte típico 04 : passagem em médio ou alto desnível.
Foto autoral modificada: foto-inserção corte típico 04 - trilha belvedere
Foto autoral original: serra do curral, bairro belvedere
corte típico 05 : travessia túneis.
corte
trilha dos túneis Foto: Helder Primo. Disponível em: < https://helderprimo.com.br/rota-dos-tuneis-bh-sabara-e-nova-lima/>
foto-inserção
típico 05 Foto: Helder Primo , modificada pela autora
projeto arquitetônico
centro de visitantes
O projeto é um convite à conexão emocional entre indivíduos, à preservação ambiental e um catalisador para o engajamento popular.
A escolha da localização próxima à Mina de Águas Claras evita novas intervenções, utilizando uma área já impactada pela atividade humana e assumindo o compromisso de motivar a proteção da Serra.
O projeto foi concebido para integrar-se harmoniosamente ao ambiente natural da Serra do Curral. O Centro de Visitantes permite que a natureza avance entre as edificações através de pátios internos e externos e conexões por passarelas elevadas, proporcionando aos visitantes visadas entre as copas das árvores. As fachadas do edifício principal são projetadas com aberturas que enquadram a paisagem da serra, enquanto espelhos
d’água orientam perspectivas de contemplação, e refletem o ambiente, enfatizando o contraste entre o natural e o construído.
O complexo é organizado por meio de uma grande praça central que abriga o edifício principal (setor de exposições) e o setor de convenções. O edifício principal conta com um hall central que direciona a vista para a Serra do Curral e distribui os fluxos entre galerias principais, áreas administrativas, ensino, pesquisa, ateliês, salas de reunião e auditório. As galerias de exposição temporária conectam-se ao módulo de convenções, que abriga espaços para eventos. O centro de visitantes também oferece outros serviços como restaurante, posto médico e central de segurança, com acessos individualizados. Um funicular conecta uma varanda do edifício principal à cava da Mina de Águas Claras, terminando em um bar/mirante para contemplação próxima da “lagoa”.
perspectiva acesso principal centro de visitantes
Acesso Trilha do Trem
Acesso Espaço de Convenções
Acesso Principal Centro de Visitantes Cava Mina de Águas Claras
Centro de Viitantes Acesso Trilha Crista
diagrama grid implantação e atravessamento natureza
2,4 m 2,4 m
A estrutura é composta por grandes vãos entre os apoios principais, a cada 16,8 metros, articulados por uma grelha de vigas de 2,40 metros, essa conformação proporciona grande flexibilidade de configurações espaciais. A adaptabilidade assegura que o edifício possa atender às necessidades presentes e futuras da comunidade e dos visitantes e boa adequação para exposições e eventos.
estrutura do edifício principal em madeira laminada colada
Ateliês
Pátio Interno Auditório
Galeria Introspecção
Pátio Interno Administração
Salas de Reuniões - Ed. Principal
Circulação vertical
Cobertura verde/praças/espaços multiuso
Galerias Exposição Temporária
Espelhos D’água
Galeria Integração
Auditório Banheiros
Passarelas Elevadas Funicular
Espaço Multiuso/Acesso Funicular Administração
Salas de Reunião - Convenções
Recepção - Convenções
Espaços de Convenção
Área Técnica e Depósitos
Restaurante
Praça Central
Posto Médico e Central de Segurança
materialidade
pedra e madeira
1. referência ao Muro de Pedra e à arquitetura mineira barroca
2. predomínio de materiais naturais: arquitetura tátil e rica em texturas
luz e sombra
Luzes e sombras são fundamentais na experiência espacial, criando ambientes que estimulam a imaginação e reflexão dos visitantes.
sustentabilidade
sistema construtivo madeira laminada colada é proveniente de reflorestamento e funciona como depósito de CO2.
coberturas verdes
uso extensivo de luz natural
ventilação cruzada
iluminação direta filtrada
brises e varandas para proteção solar das fachadas norte e oeste
energia limpa
telhado principal permite integração de painéis fotovoltaicos e solares
perspectiva materialidade e sombras galeria principal instrospecção
Varanda Coberta Galeria Instrospecção Sala Administração e Copa
Hall de Acesso Pátio Interno
Espelho D’água Galeria Integração Depósito
Pátio Descoberto
Gal. Expo. Temporária 01
Gal. Expo. Temporária 02
Passarela Elevada Convenções
Praça Cobertura Convenções
Praça Acesso Principal
Passarela Elevada Restaurante
Praça Cobertura Restaurante
Passarela Elevada Posto Médico Auditório
Praça Cobertura Posto Médico Jardins Parque
Mirante Floresta Banheiros
perspectiva espelho d’água acesso principal e vista serra do curral
perspectiva fachada nordeste
Acesso Serviço
Doca
Reserva Técnica
Depósito
Área Técnica e Casa de Bombas
Espaço Multiuso
Funicular
Acesso Serviços Restuarante DML
Salão Restaurante
Pátio Interno
Acesso Principal Restuarante
Cozinha
Salas de Reunião
Salas de Convenções
Escala: 1:750
Varanda Coberta
Auditório Bar
Varanda Coberta
Recepção
Consultórios
Central de Segurança
Acesso Convenções
Bar e Cafeteria
Banheiros
Recepção Salas de Convenções
Espaço Multiuso

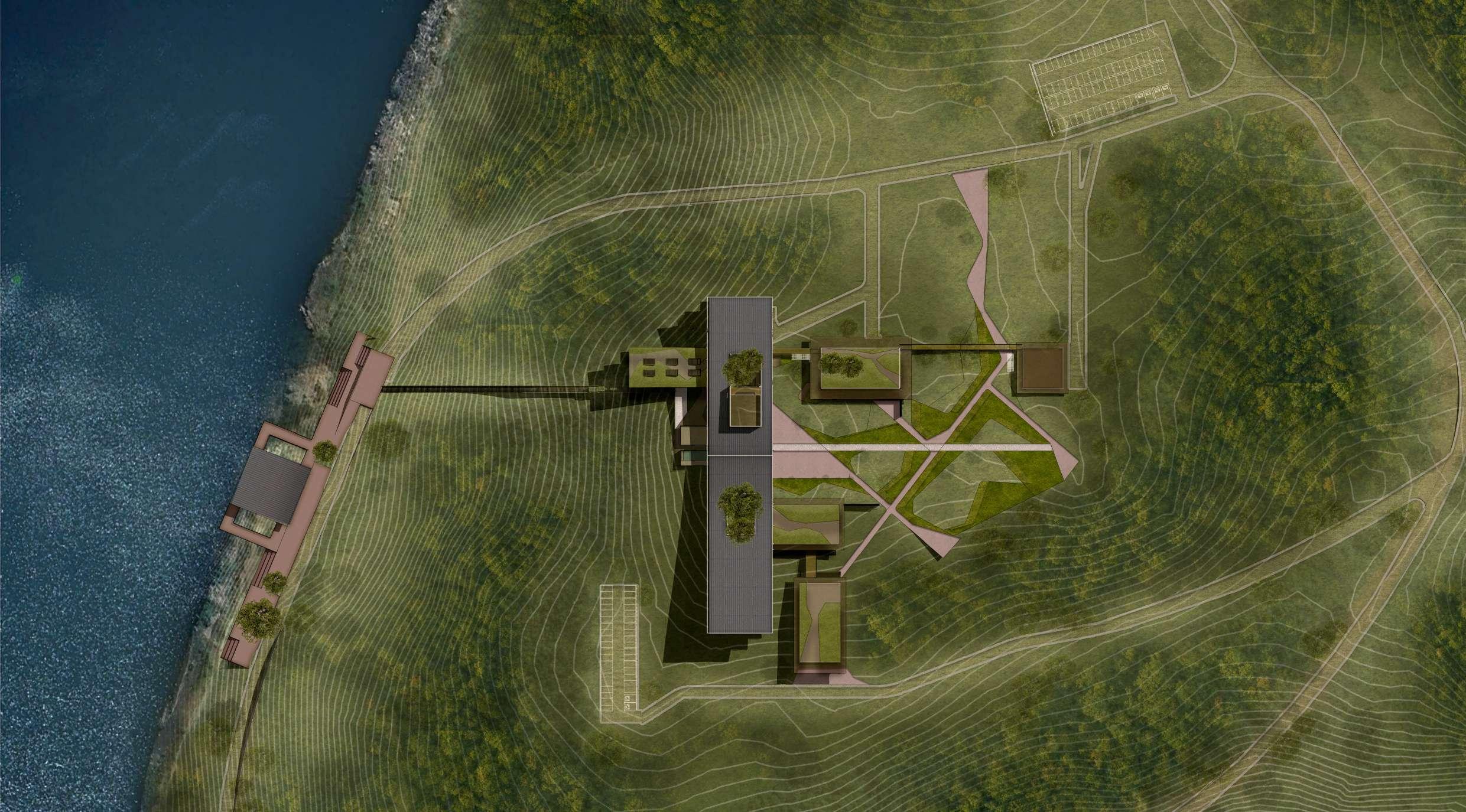

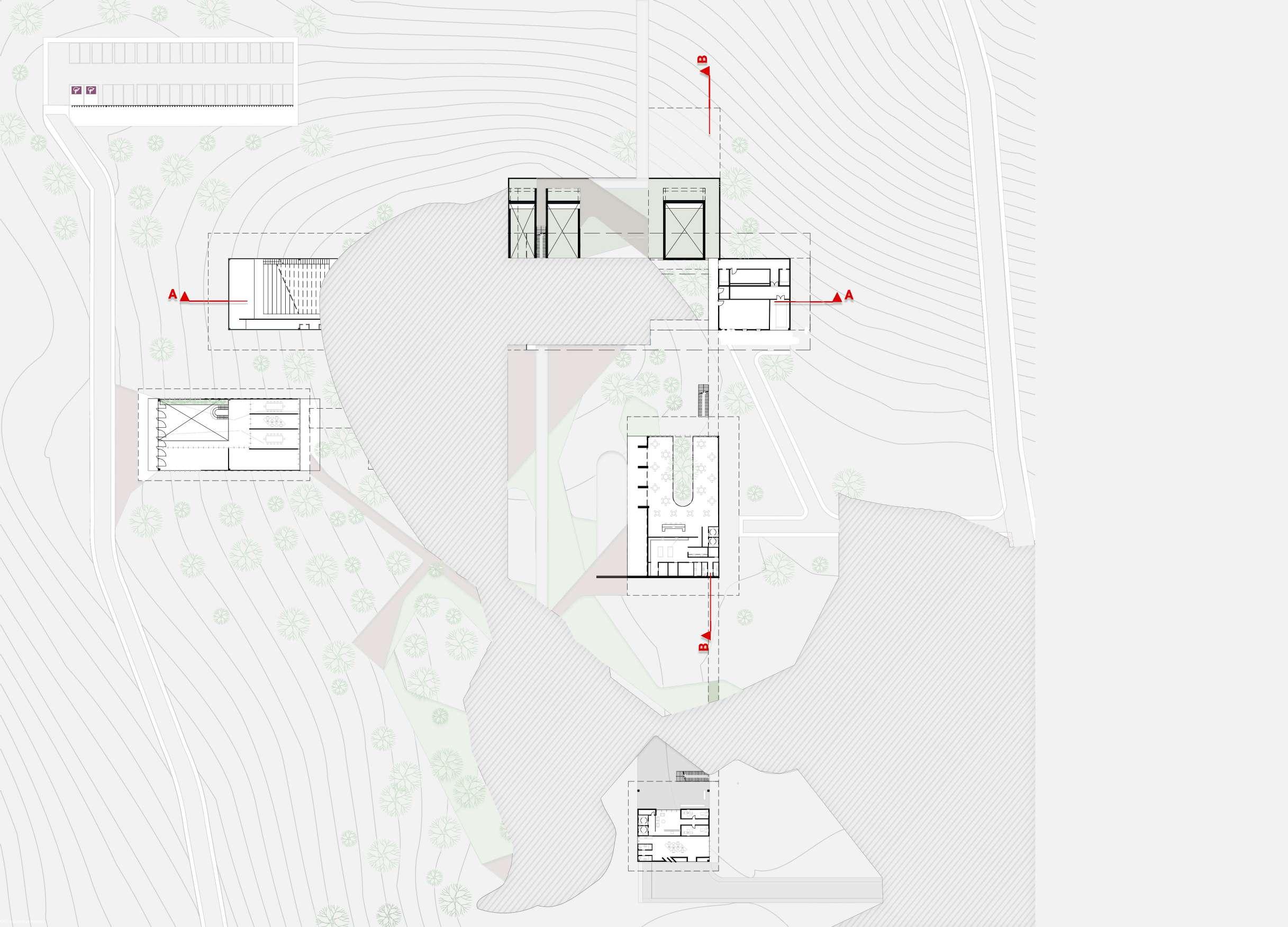

Implantação
Escala: 1:750
perspectiva bar/mirante cava
Ateliês
Auditório
Pátio Interno Auditório
Hall de Acesso
Galeria Intropeccção
Pátio Interno Administração
Salas de Reunião Reserva Técnica
Administração Doca
Passarela elevada
Restaurante
Varanda Área Técnica
Varanda Administração
Varanda Salas de Reunião
Galeria Integração
Espaço Multiuso/Acesso Funicular
perspectiva interna galeria introspecção
detalhe brises
ESC: 1:50
perspectiva interna galeria integração
perspectiva interna passarela entre galerias de exposição temporária
perspectiva externa parque
ADRIANE SANTOS PACHECO
TRABALHO DE CONCLUSÃO DE CURSO - ESCOLA DE ARQUITETURA E URBANISMO UFMG
