PROYECTO DE REGENERACIÓN URBANA
TRAMO 3
ESTUDIANTES: ISABEL AGUILAR
ADRIAN JIMENEZ
DOCENTE: ARQ. PAOLA MAIGUA

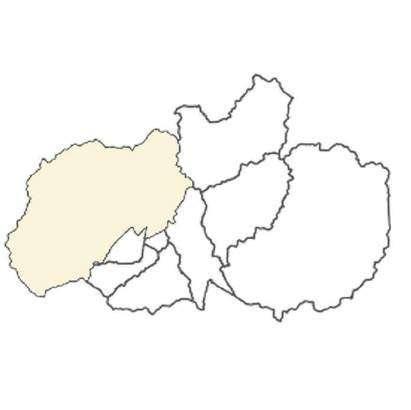

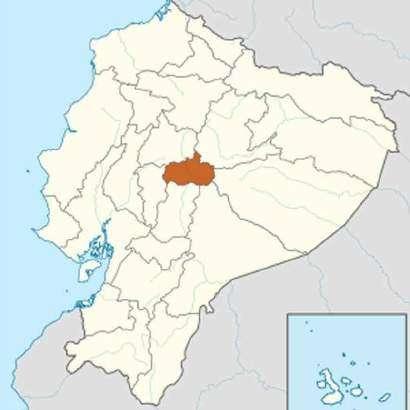

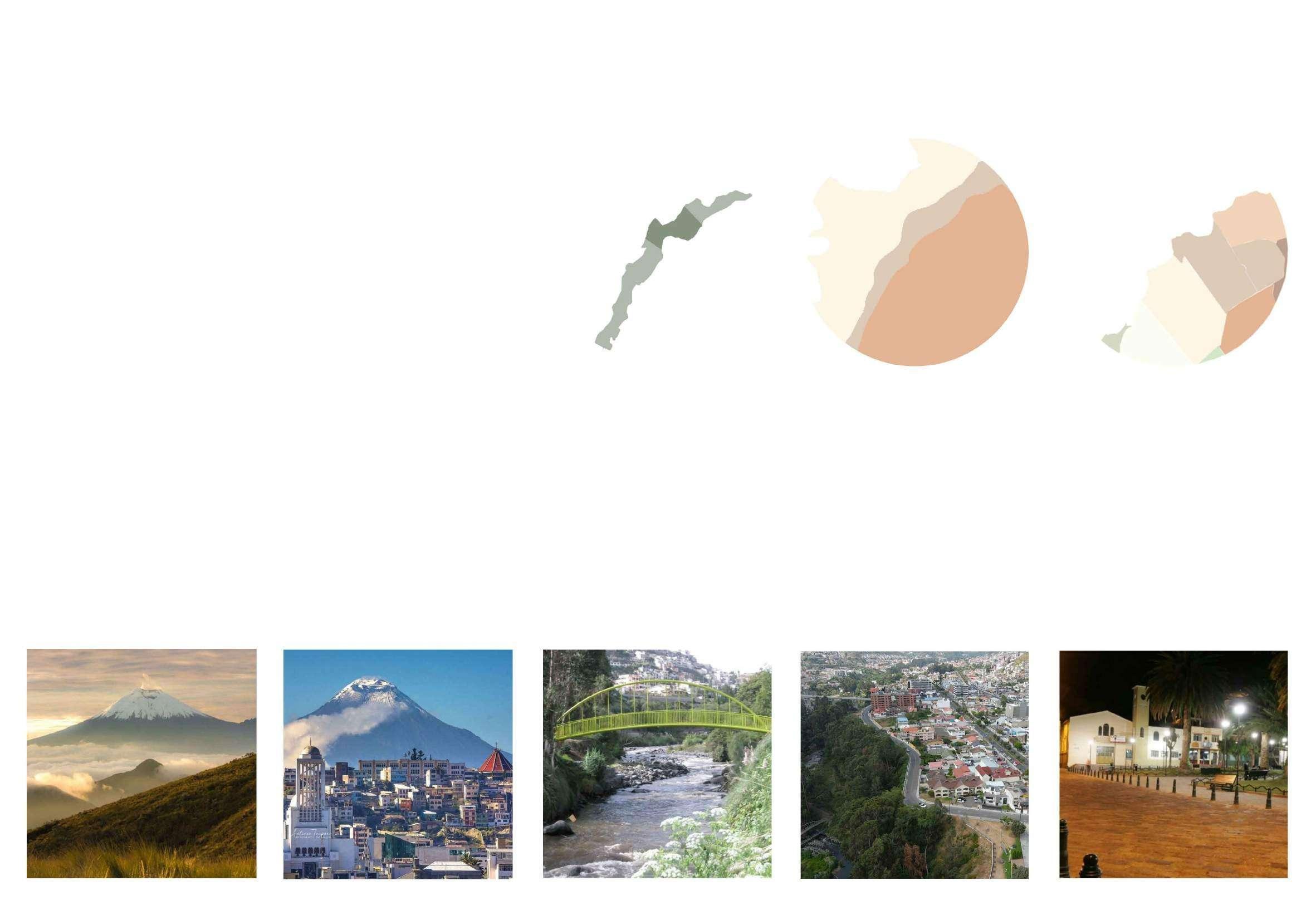

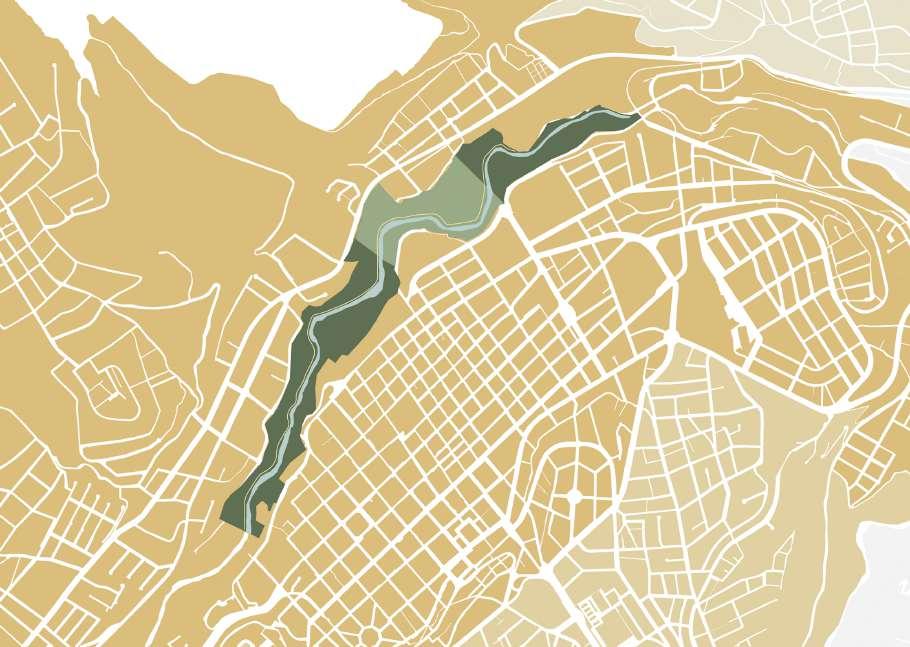

LOCALIZACIÓN

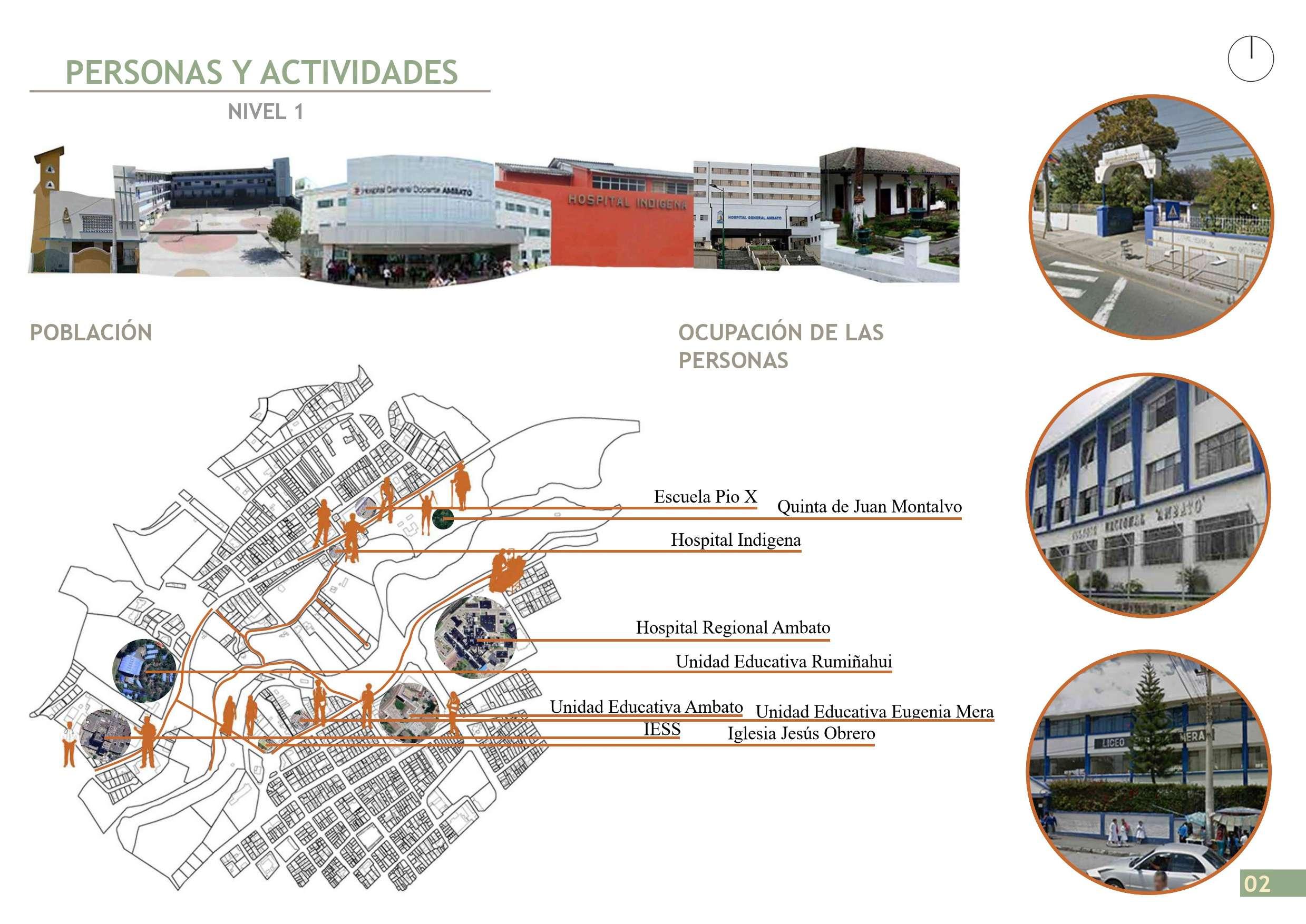

PERSONAS Y ACTIVIDADES

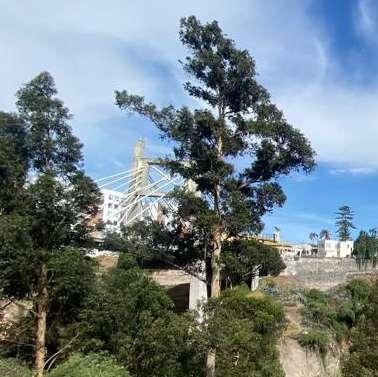

ESTADO ACTUAL
CONTEXTUALIZACIÓN DEL TRAMO 3
ESCALA 1:1500

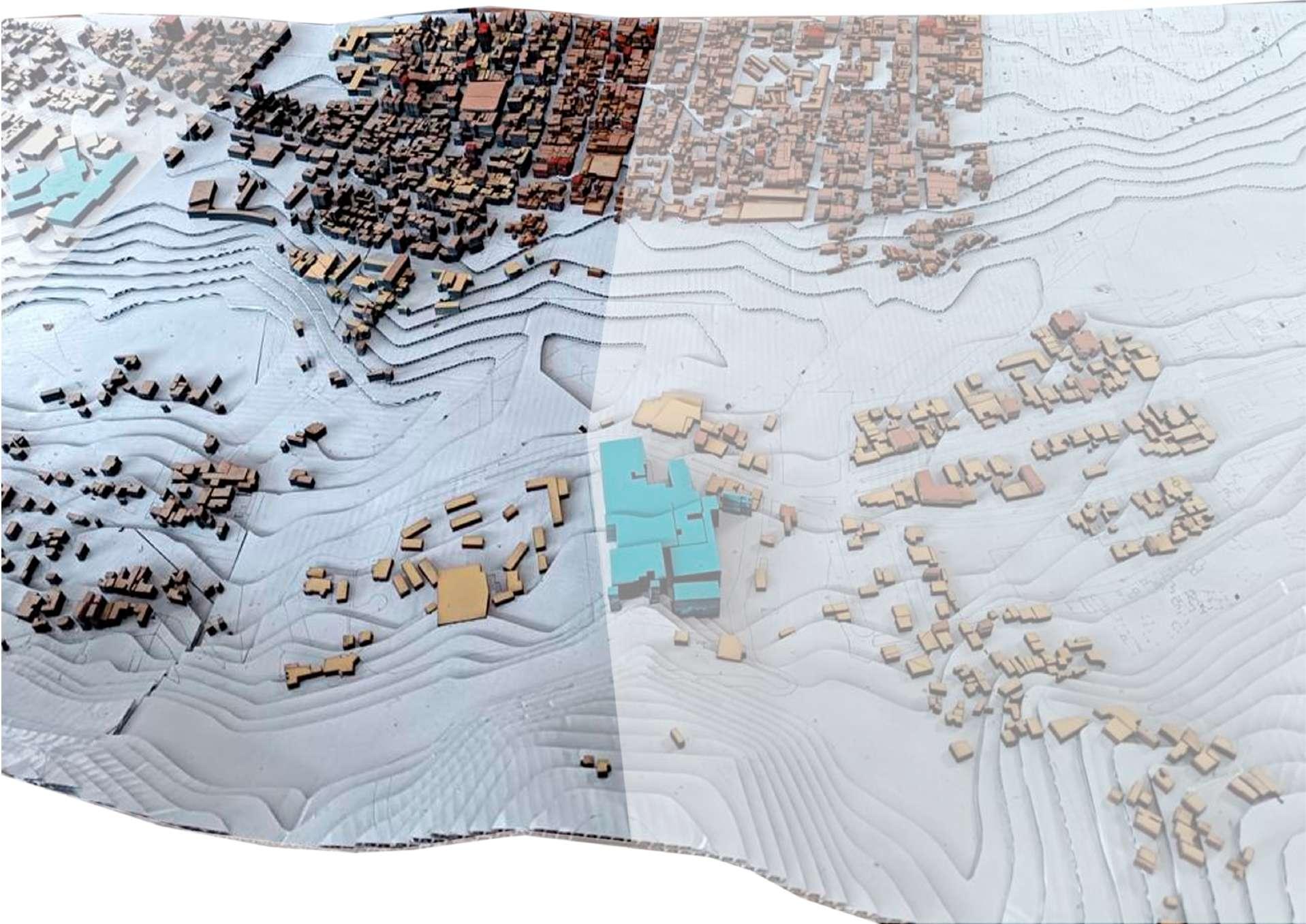

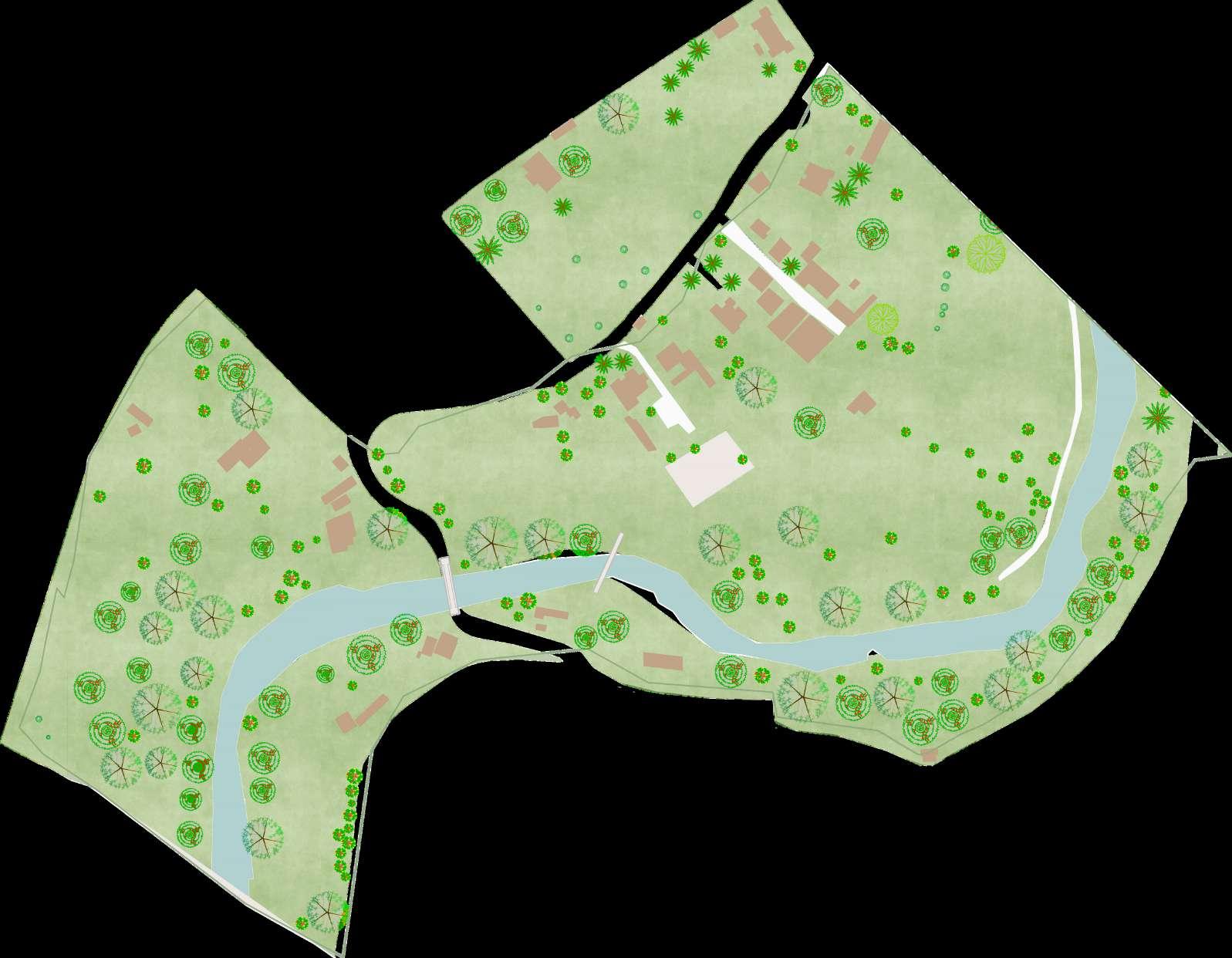

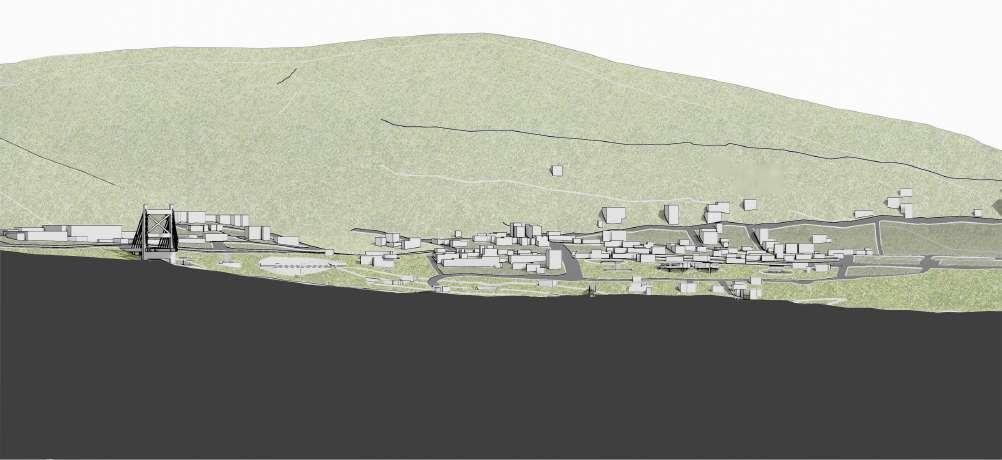

VOLUMETRÍA ACTUAL
MEDIANTE MAQUETA

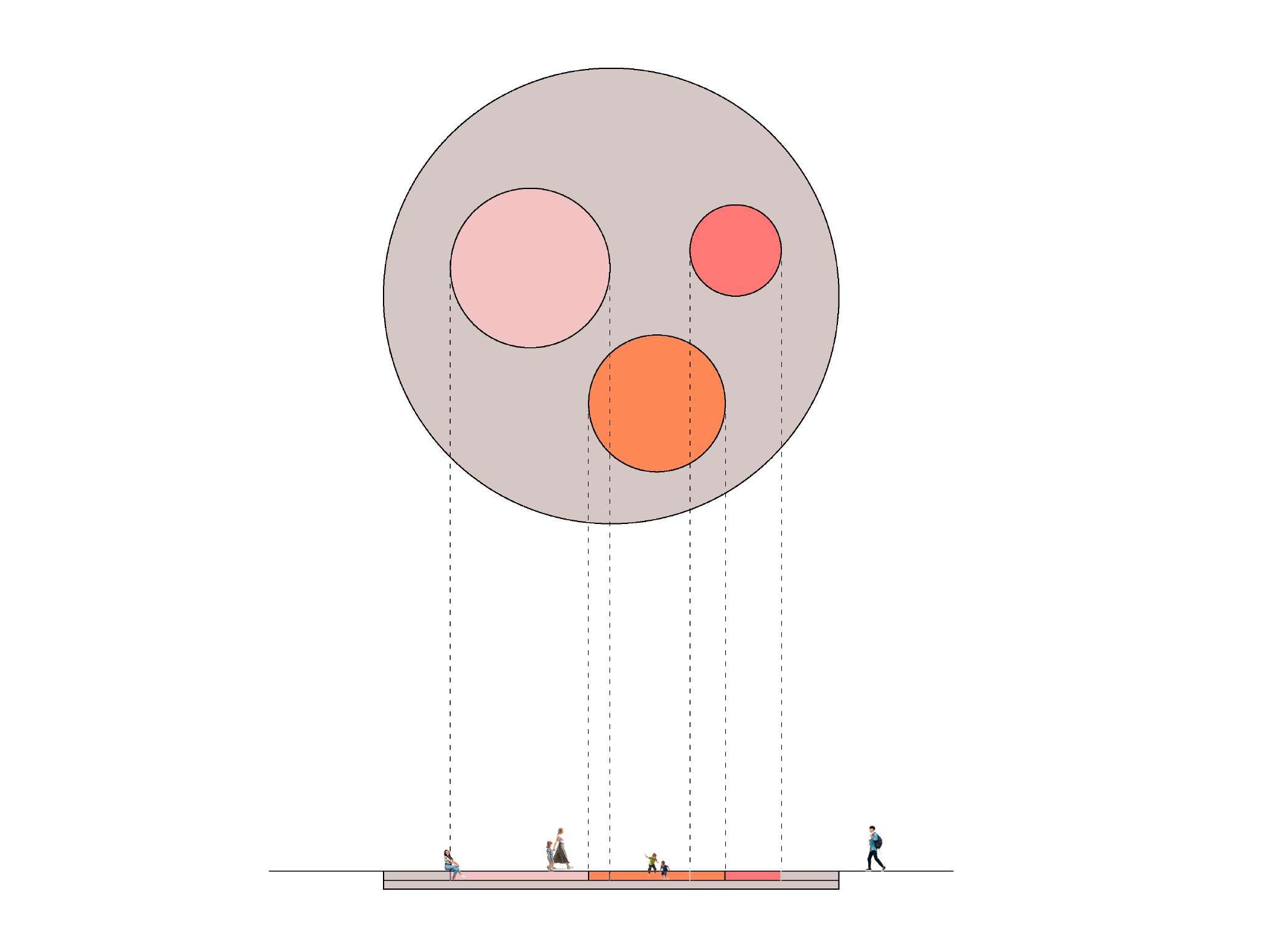

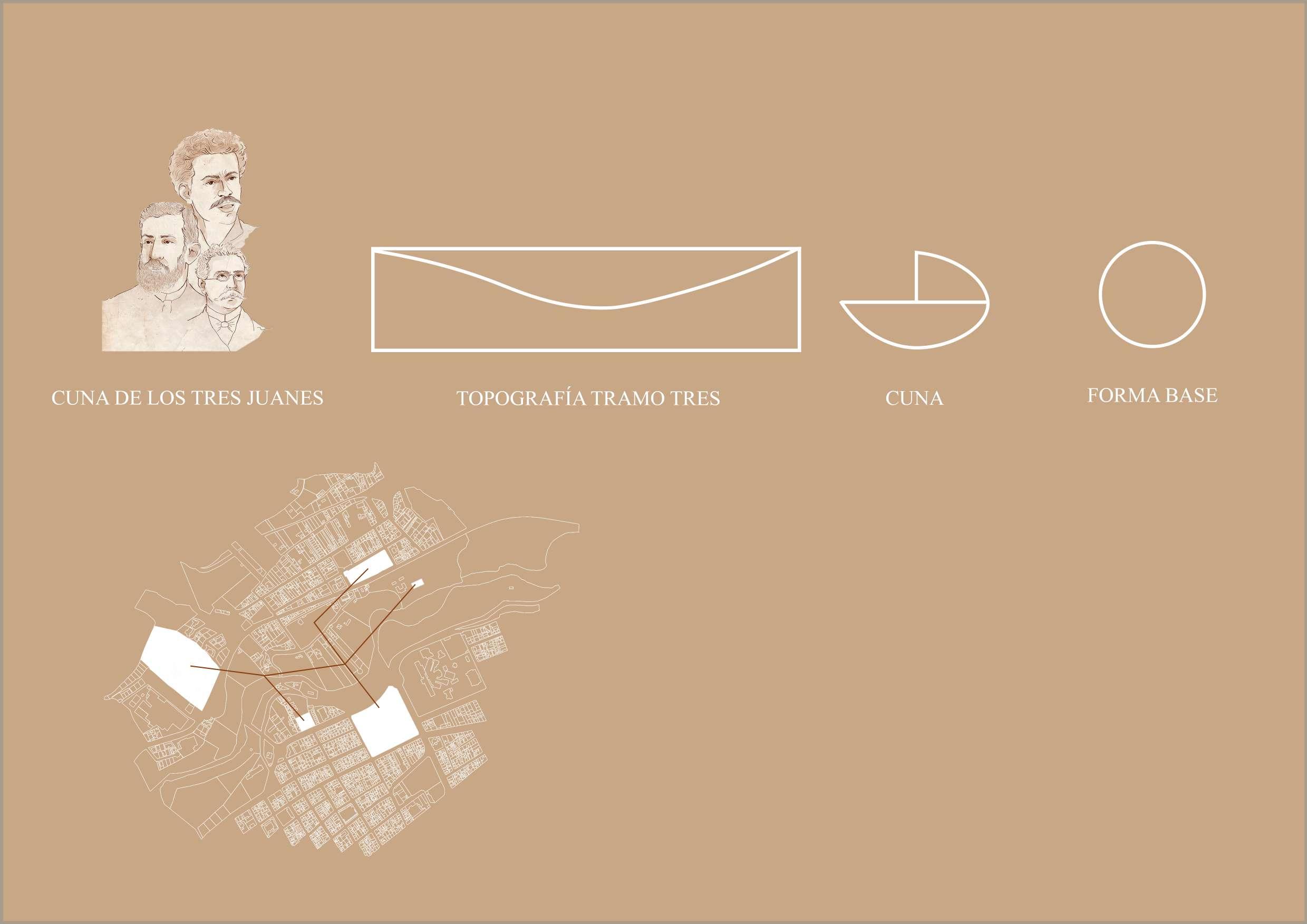

SIMBOLISMO
CONCEPTO
Promover el arte y la cultura es el plan del tramo 3, dirigido para sus usuarios principales que son los niños y adolescentes de los cuatro equipamientos educativos de sus alrededores (Unidad Educativa Eugenia Mera, Unidad Educativa Ambato, Unidad Educativa Rumiñahui y Unidad Educativa San Pio X).
Creando un circuito entre estos y el equipamiento cultural La Quinta de Juan León Mera, a través de la historia y las enseñanzas de los tres Juanes (Juan Montalvo, Juan León Mera y Juan Benigno Vela), como símbolo representativo de la ciudad.
Los tres juanes, fueron muy importantes para la formación de la cultura del pueblo ambateño, Juan Montalvo inculcó en los ambateños la valentía, Juan León Mera la pasión por las letras y Juan Benigno Vela la importancia de la literatura; lo que hace un pueblo luchador con respeto, educación y valores, esto ha permitido que Ambato sea la ciudad «Cosmopolita».
ESTRATEGIAS
PARA EL TRAMO 3

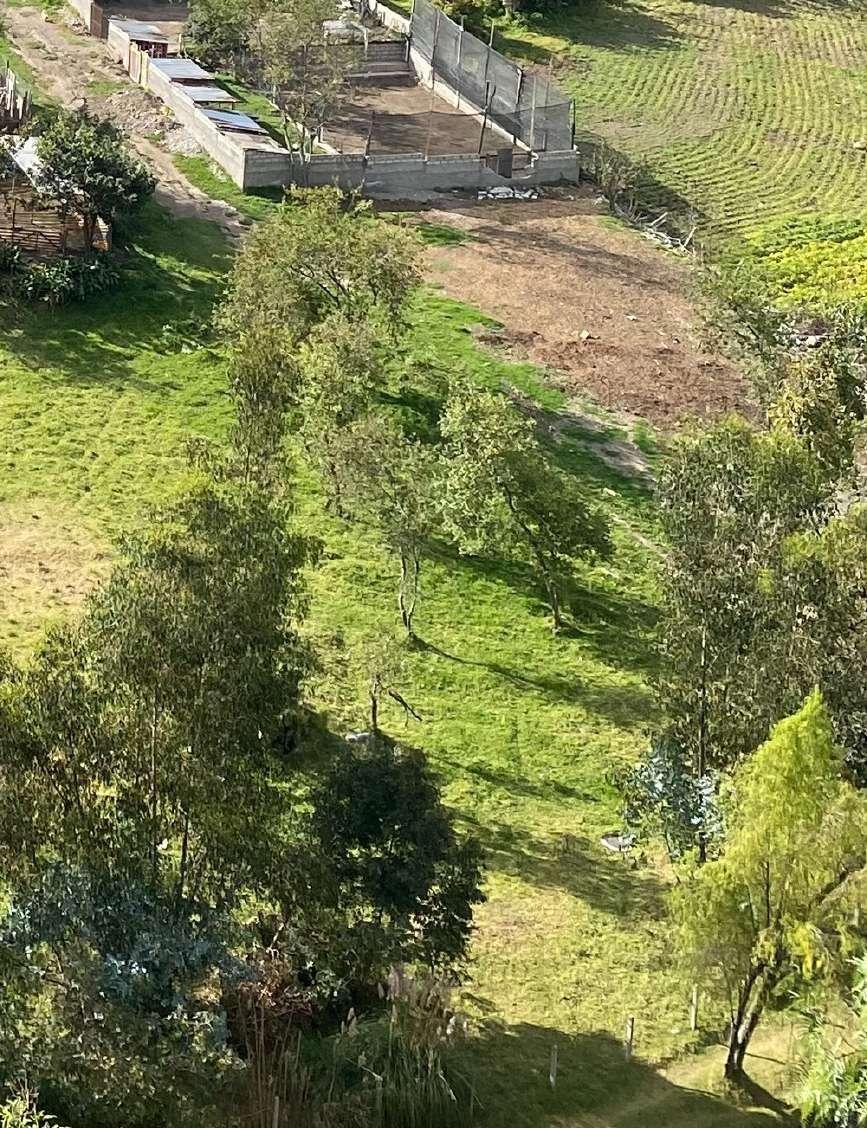

DAR USO A LOS LOTES VACÍOS
ESTABLECER ESPACIO AGRÍCOLA
CONECTADO CON UNIDAD EDUCATIVA
GENERAR ESPACIOS
RECREATIVOS PARA UNIDADES EDUCATIVAS CERCANAS
ESTABLECER ESPACIOS CULTURALES
ESPACIOS EN CONTACTO CON EL RÍO
GENERAR MÁS RECORRIDOS
GENERAR MIRADORES
REGENERACIÓN EN ÁREA DEL PUENTE
ESCALA 1:1500

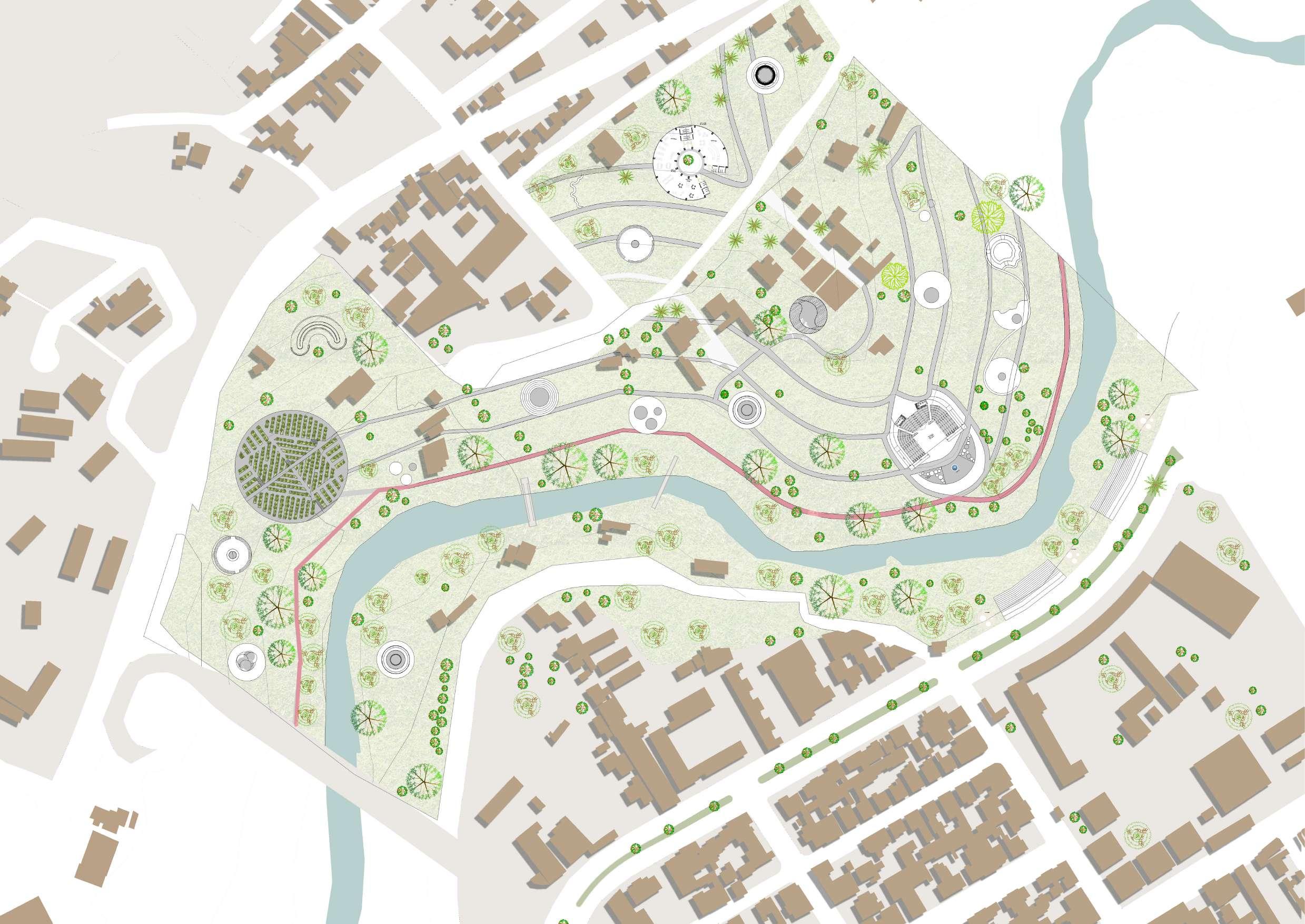

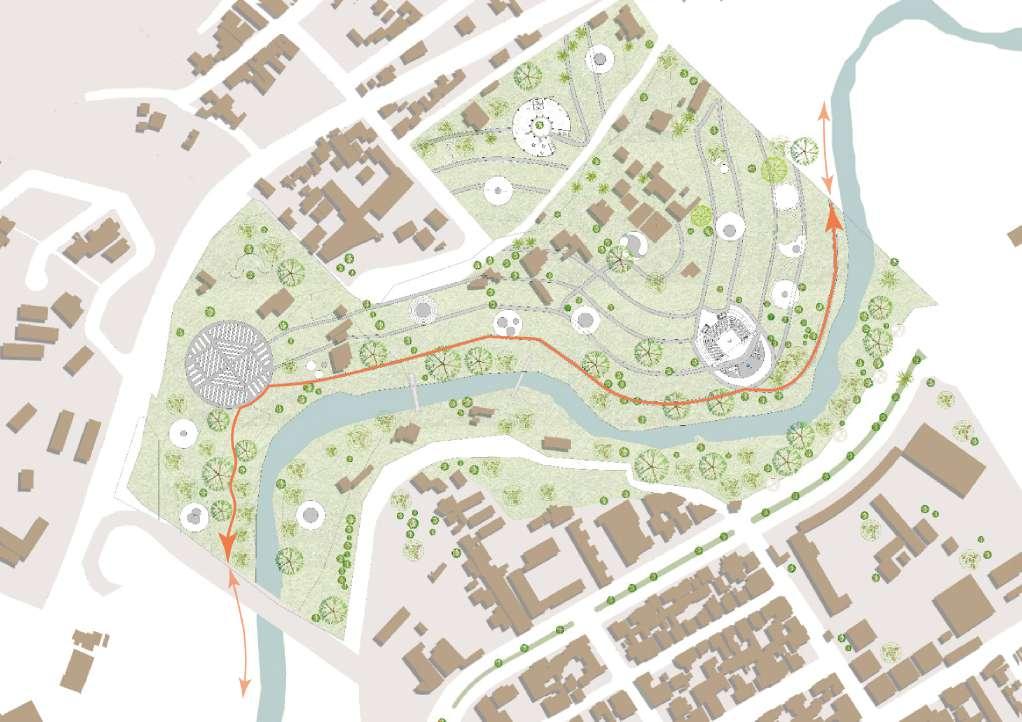

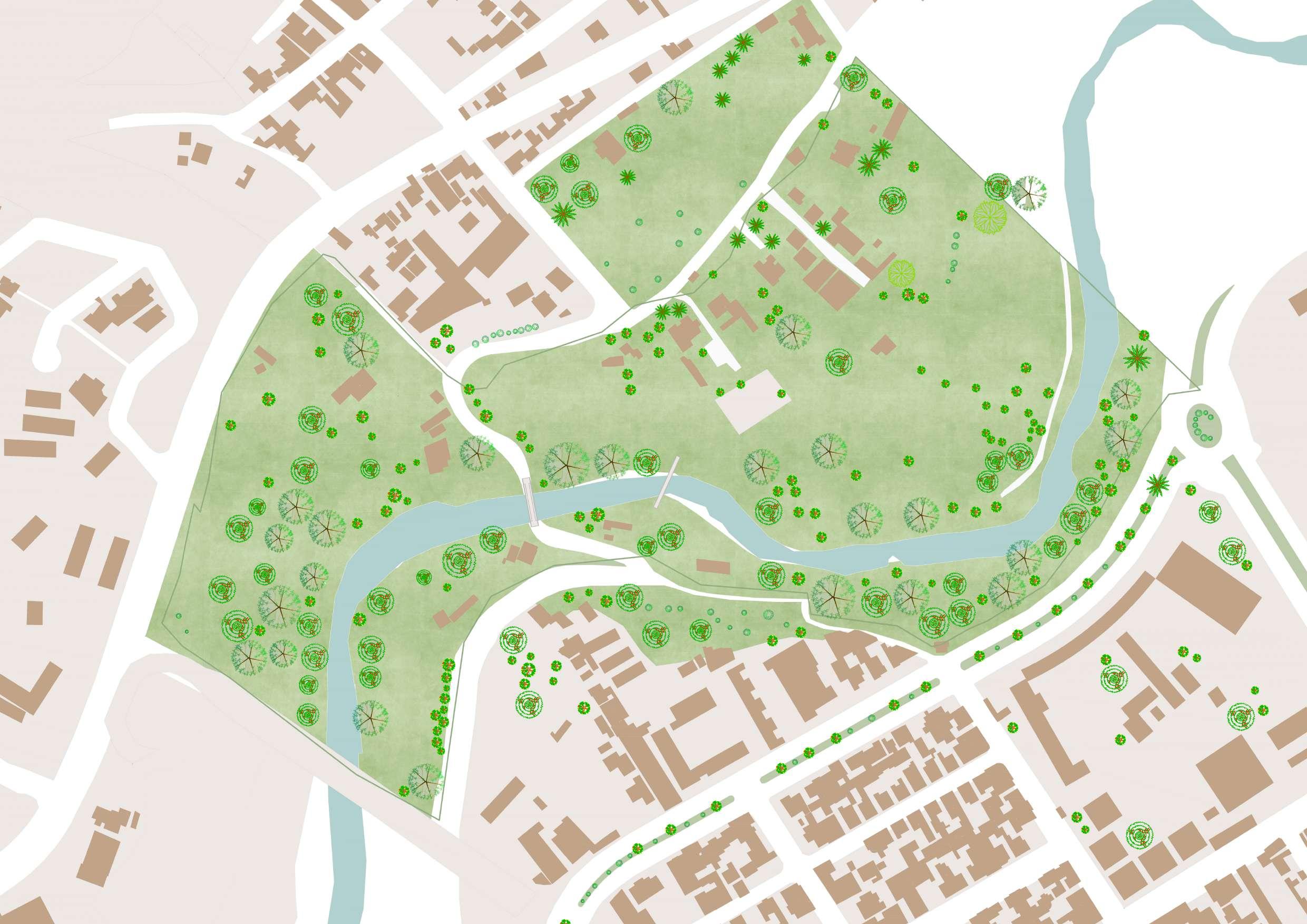

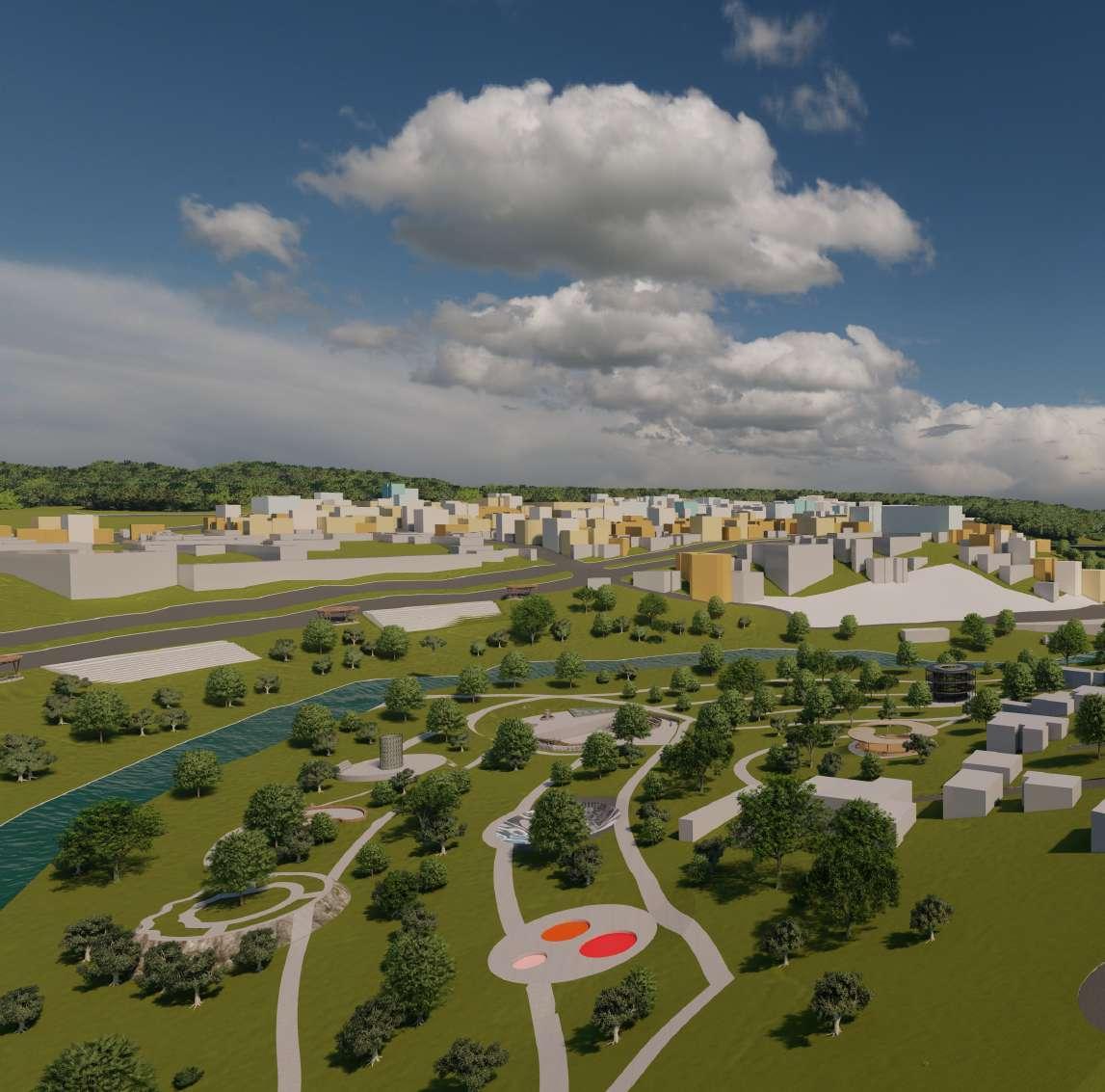

PROPUESTA DESEADA
PARA EL TRAMO 3
ESCALA 1:1500

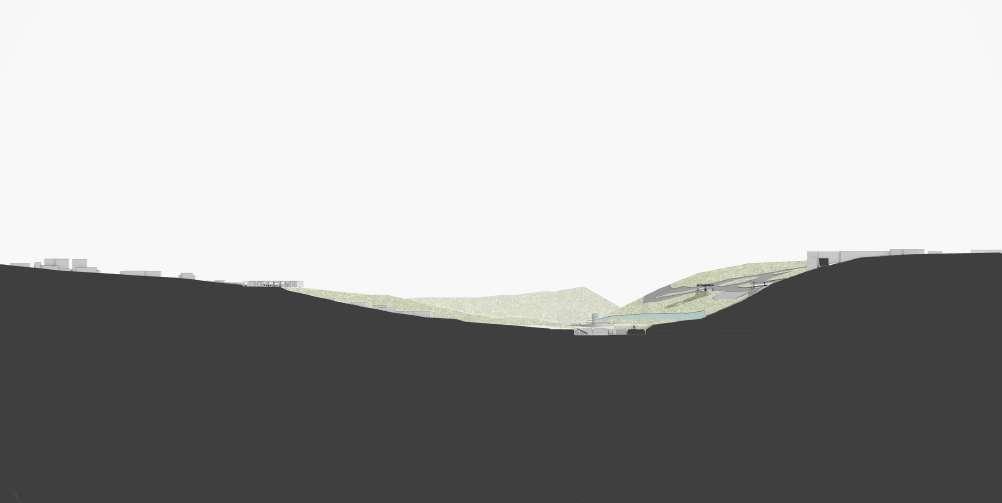

SECCIONES
TRAMO 3

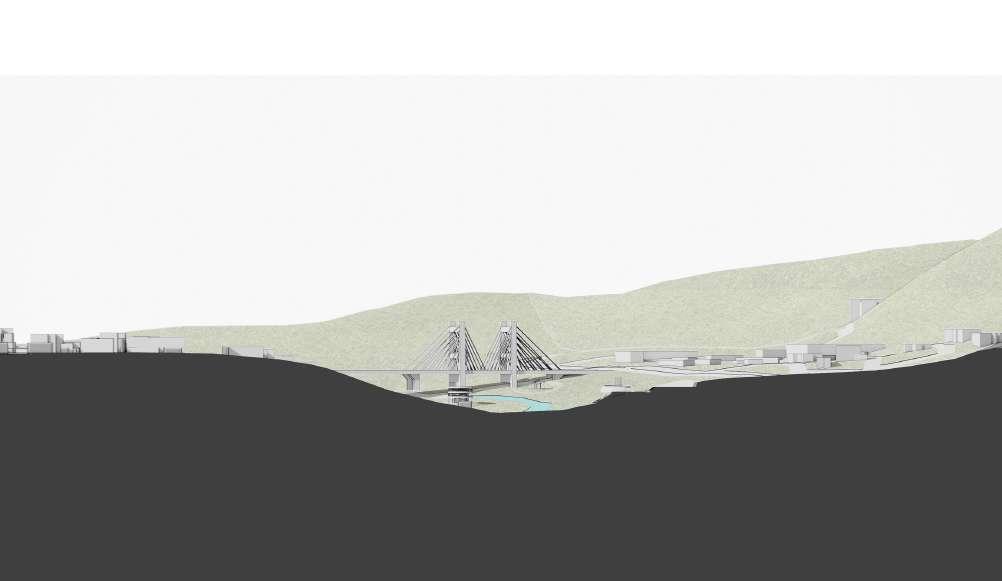

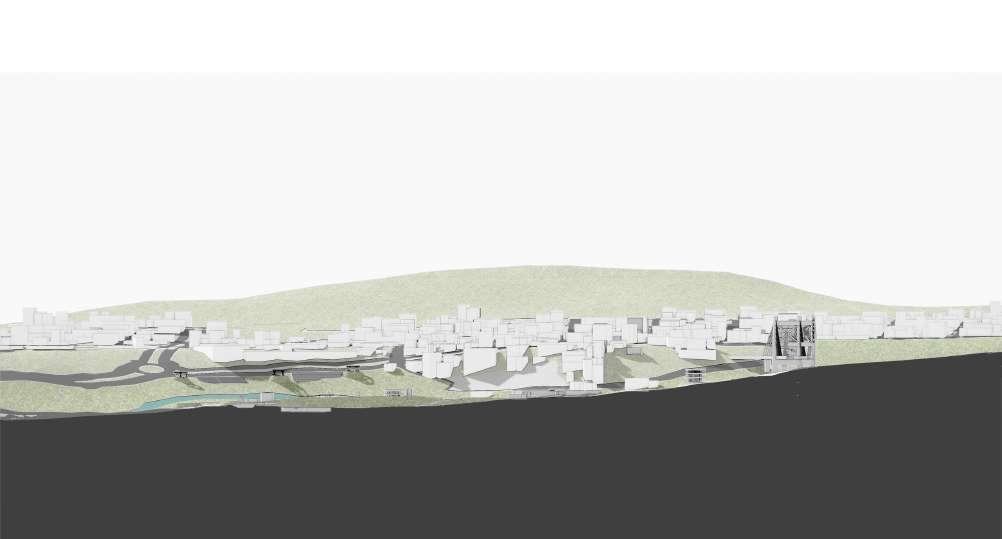

SECCIONES TRANSVERSALES
SECCIONES LONGITUDINALES
ESPACIOS PRINCIPALES

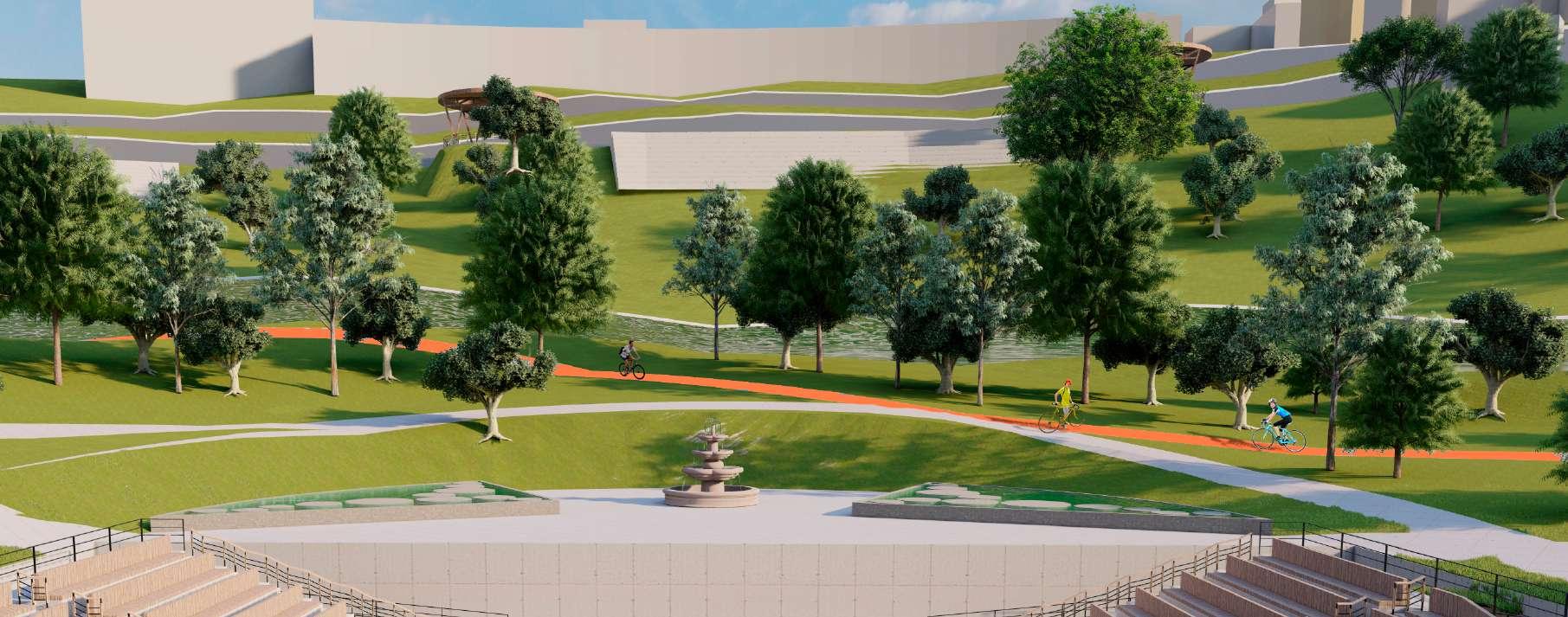

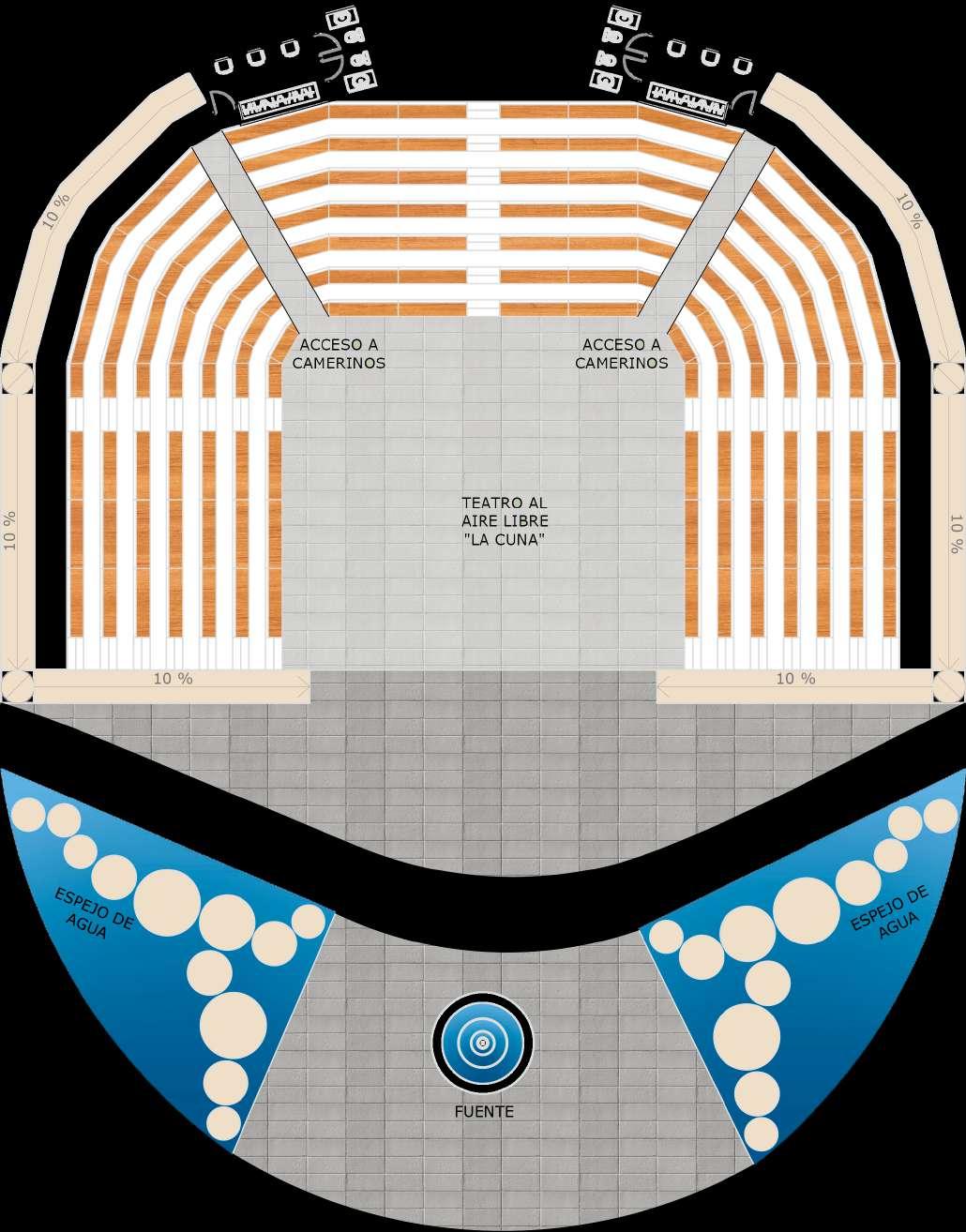

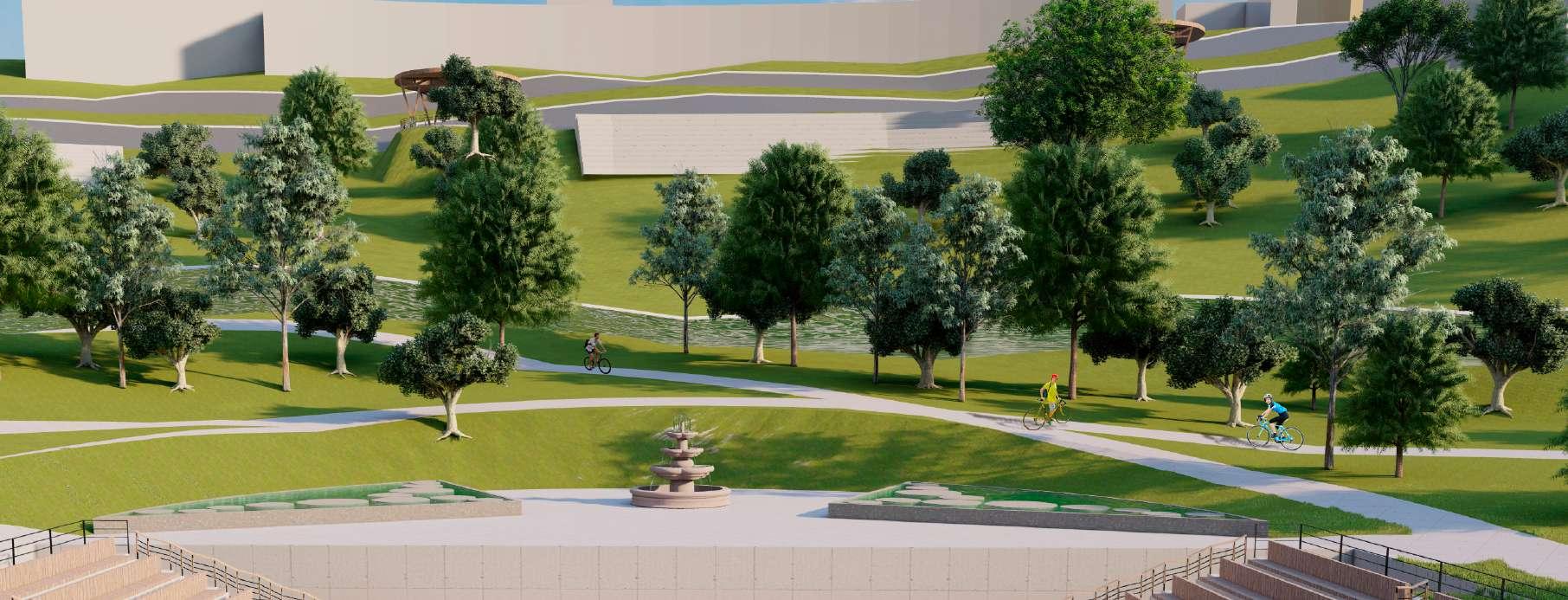

TEATRO AL AIRE LIBRE “LA CUNA”
PLANTA ARQUITECTÓNICA
ESCALA 1:200

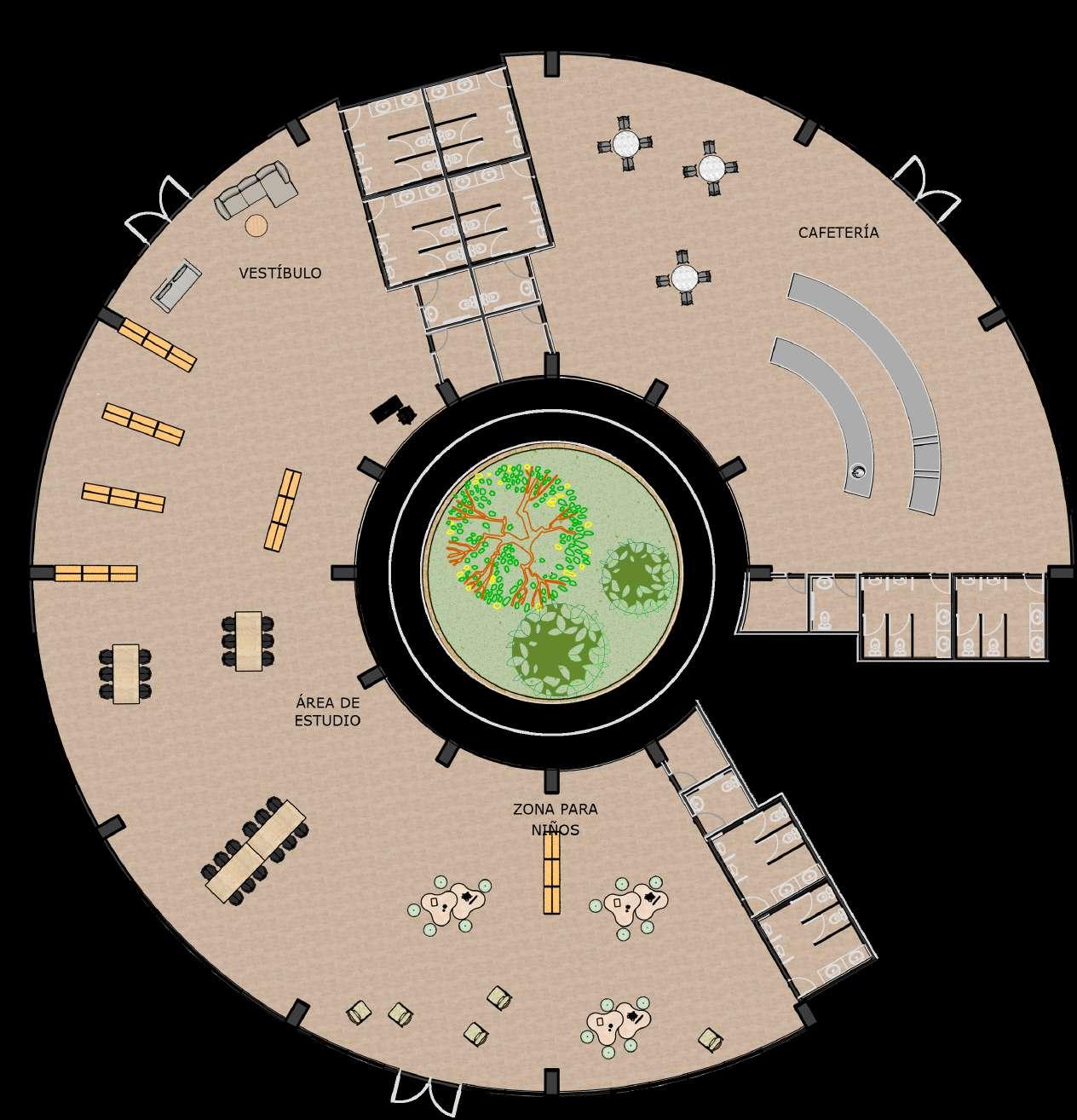

CAFÉ LIBRO DE LA CUNA PLANTA ARQUITECTÓNICA
ESCALA 1:200

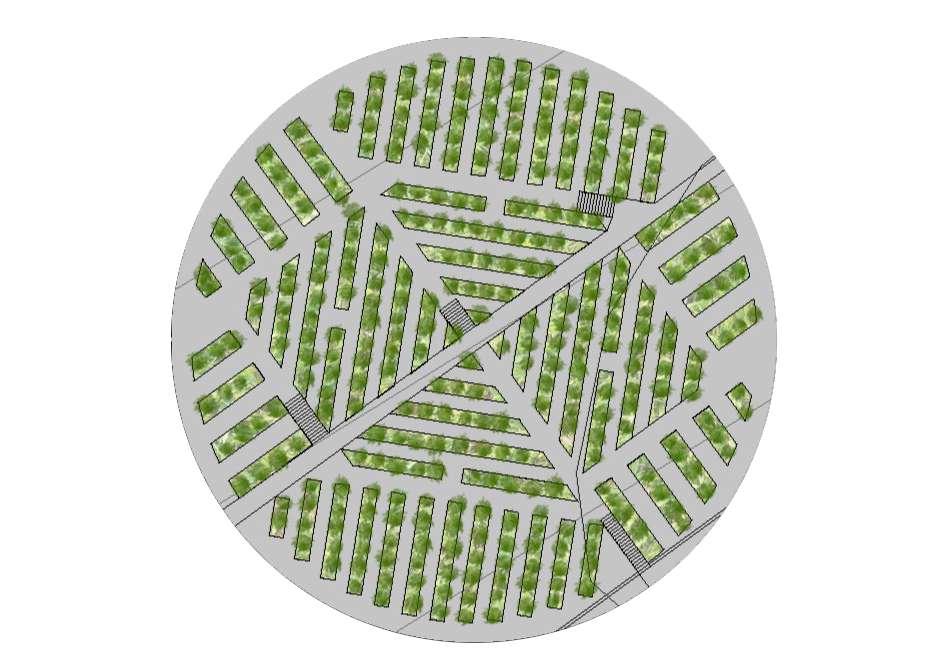

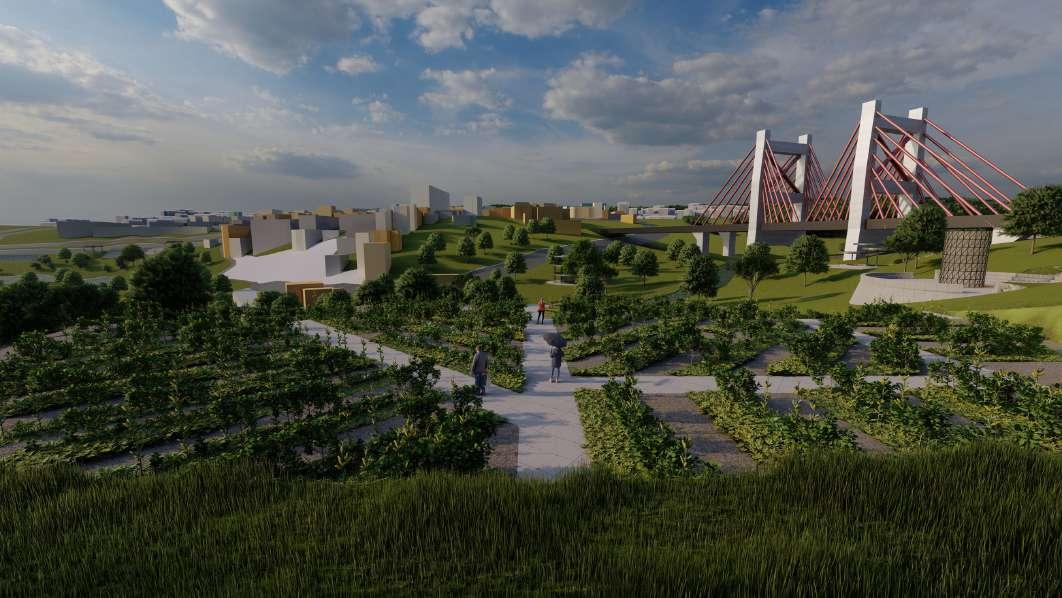

HUERTO DE LA CUNA PLANTA ARQUITECTÓNICA
ESPACIOS SECUNDARIOS

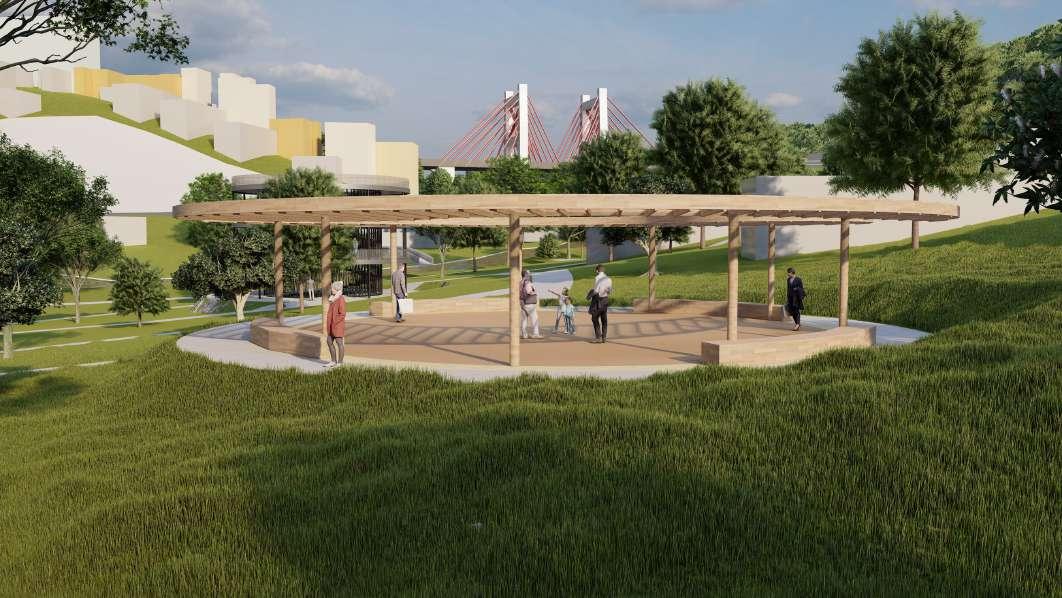

RECREACIÓN Y DESCANSO
DETALLE DEL TRATAMIENTO PAISAJÍSTICO

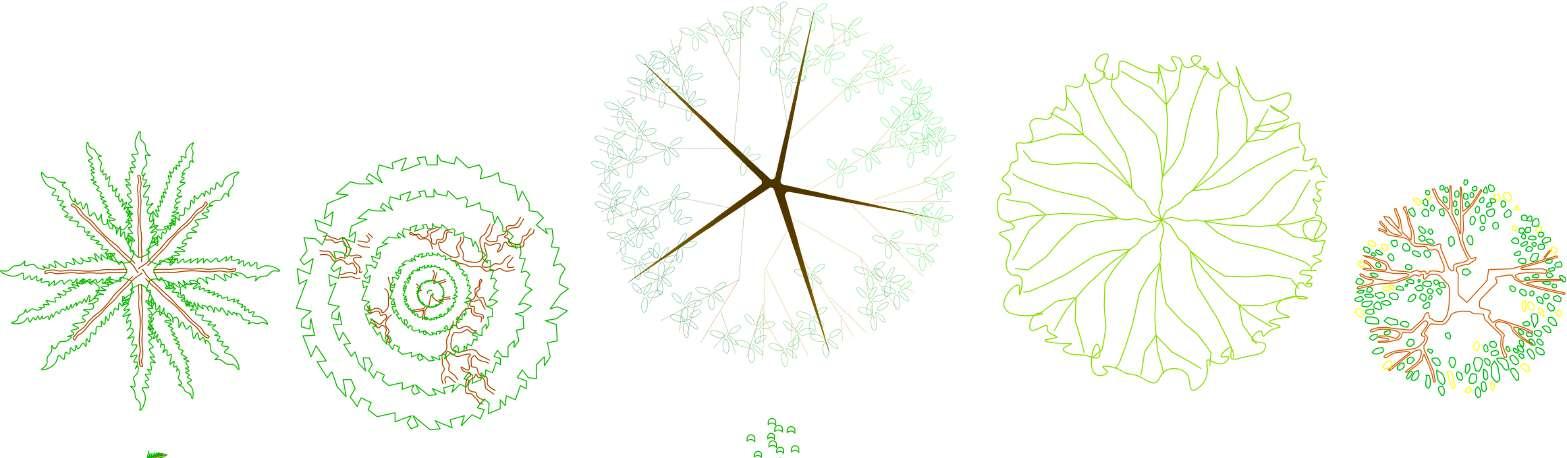

Conservar y proteger las plantas y árboles presentes en el tramo, entre los cuáles se encuentran los siguientes:
PALMERA CANARIA
SAUCE

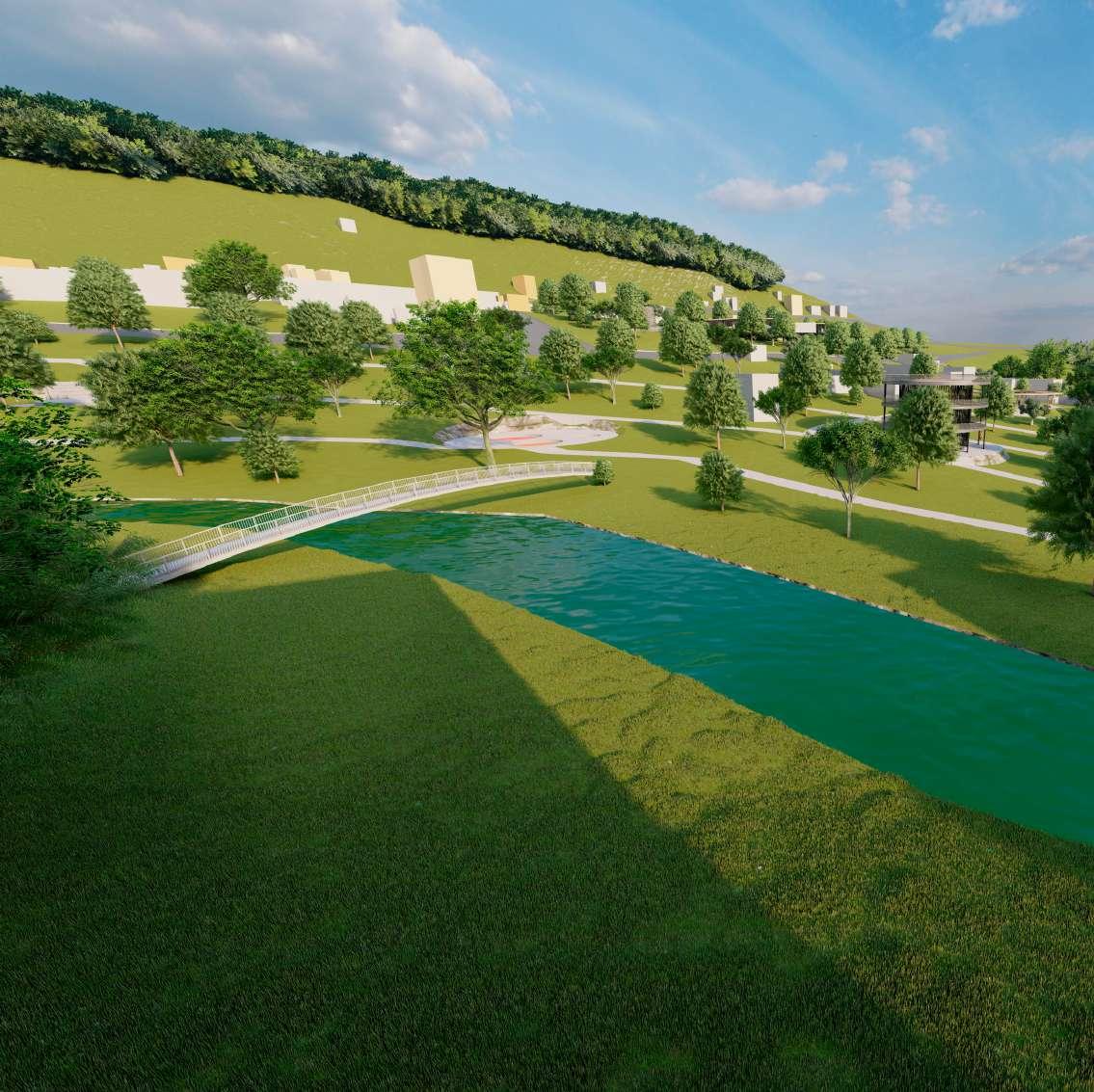

TRATAMIENTO A LA MARGEN DEL RÍO
Quitar las barreras y generar una mayor permeabilidad
RESPETAR RETIROS DE 20 M DEL RÍO PARA COLOCAR LA CAMINERÍA

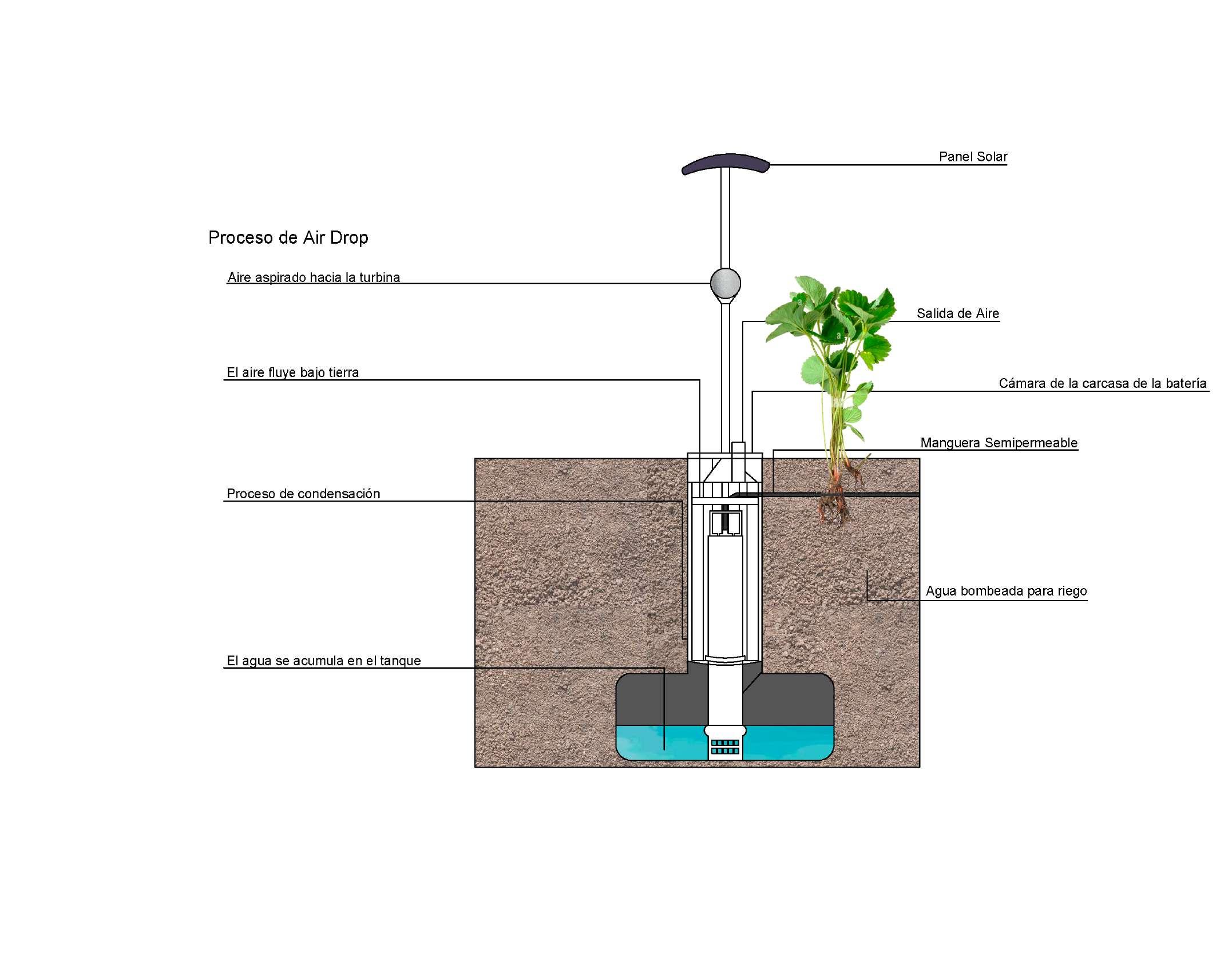

SISTEMA DE RIEGO INNOVADOR
AIR DROP EN HUERTO DE LA CUNA
Es un sistema de riego muy innovador basado en la condensación del agua, canalizando el aire a través de una turbina hacia un depósito de agua que se encuentra en el subsuelo. En el trayecto, el aire se enfría y se condensa antes de llegar al depósito. Una vez esté el agua, se bombea al sistema de riego por goteo proporcionándole agua a la planta.
Se trata de una innovación en el regadío, ya que suelen incorporar tanto materiales naturales, como hechos por el hombre. Universalmente, se basa, además de las plantas, en las pérgolas, que son espacios entre jardines; pueden enlazar pabellones y hacer marquesinas en las puertas de los edificios, en terrazas o piscinas.
(Gestiriego, 2019)
0 0,5 1m

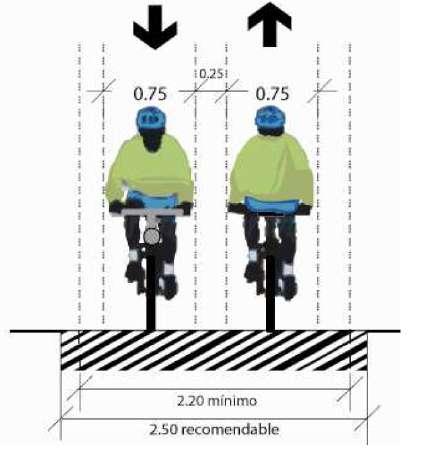

CONECCIÓN CON LOS DEMÁS TRAMOS
MEDIANTE LA GENERACIÓN DE UNA CICLOVÍA
Situada en la parte superior del Río Ambato
RUTA DE LA CICLOVÍA
CONECTAR LAS FORMAS DE LOS DEMÁS TRAMOS
Tramo 1 = Pentágono
Tramo 2 = Hexágono
Tramo 3 = Círculo
Tramo 4 = Curvatura
CONEXIÓN CON TRAMO 4
CONEXIÓN CON TRAMO 2
2,50m
MOBILIARIO URBANO
0 5 10m
MULTIFUNCIONAL

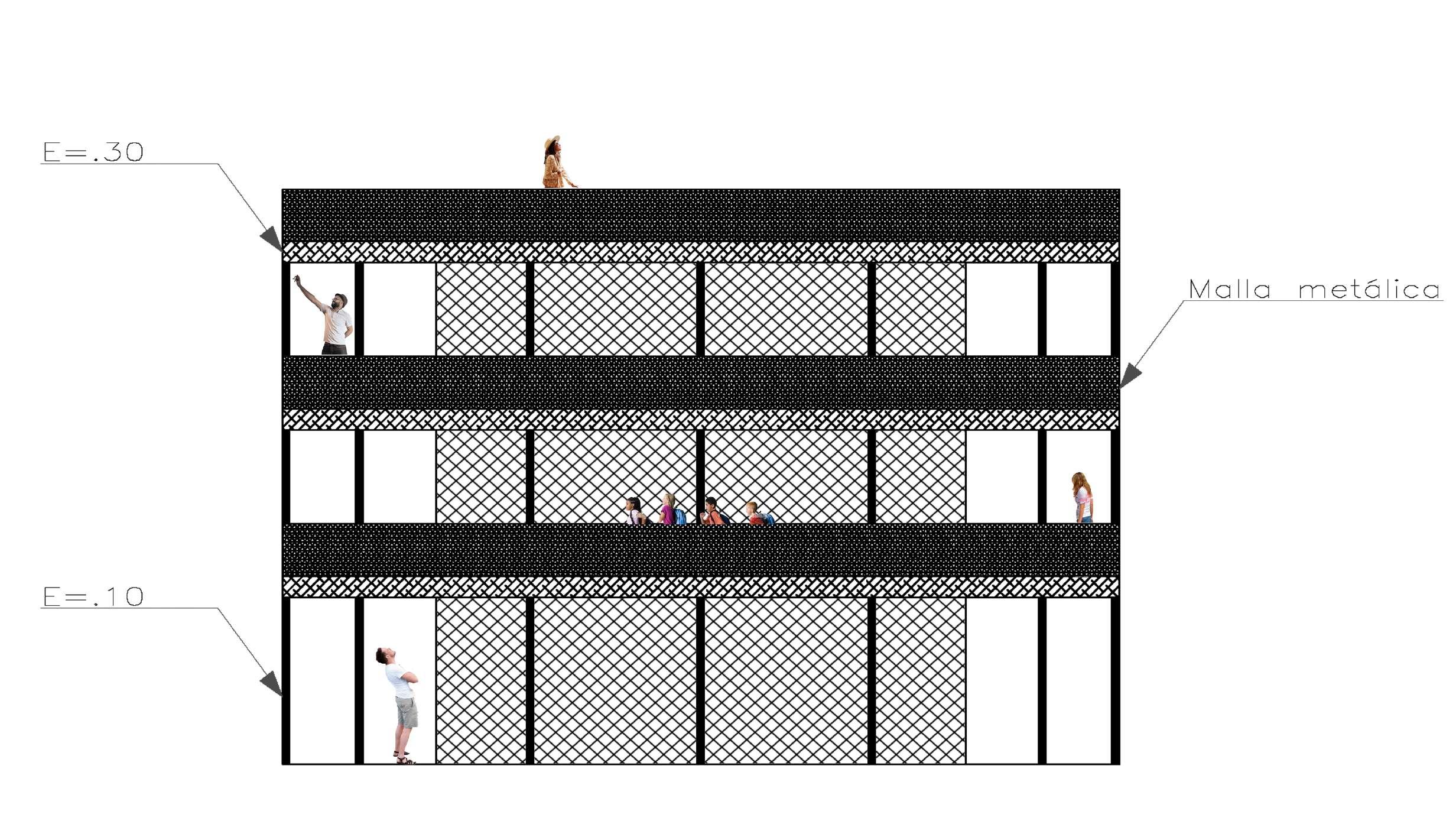

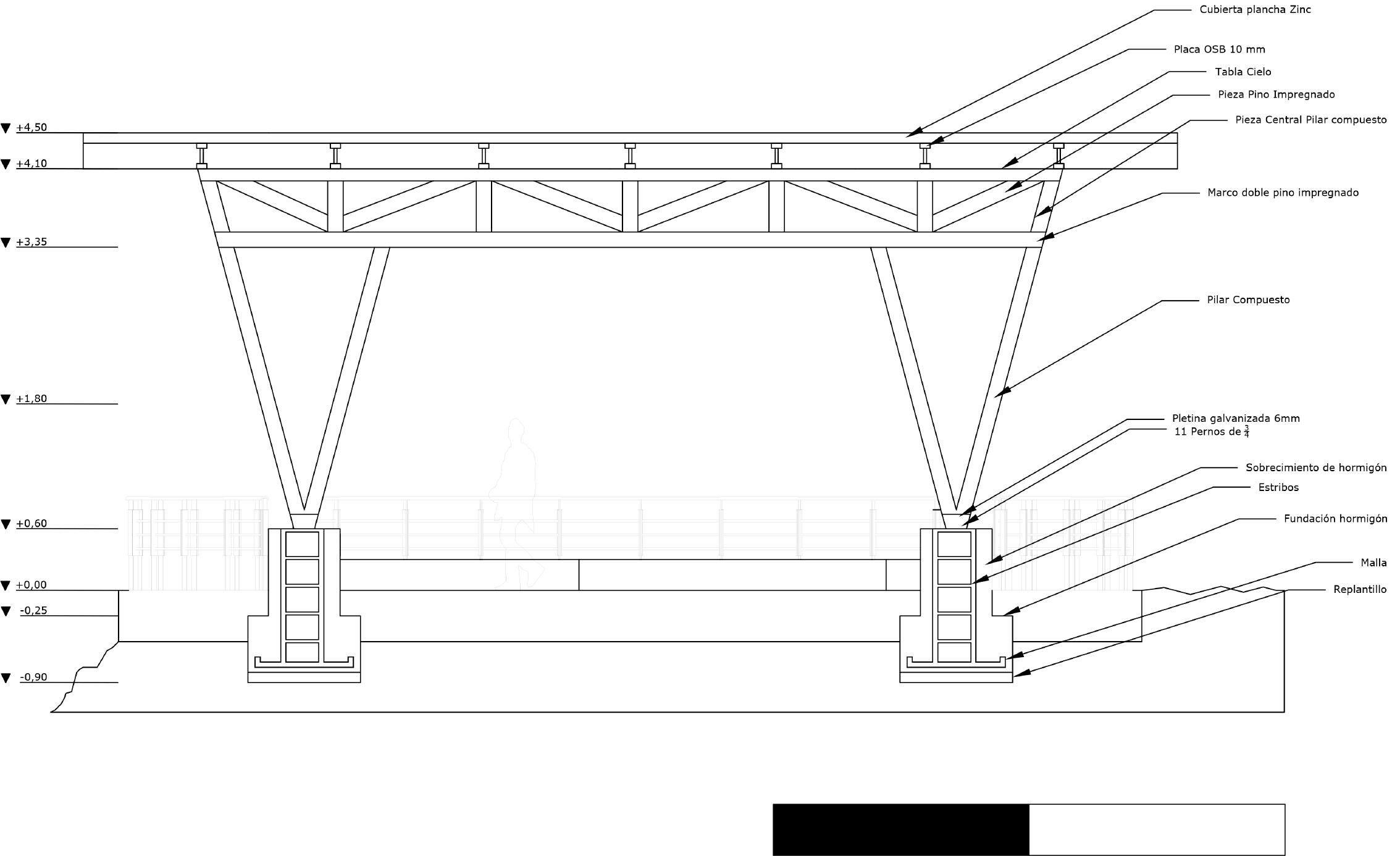

DETALLES ARQUITECTÓNICOS
MIRADOR
0 2,5 5m

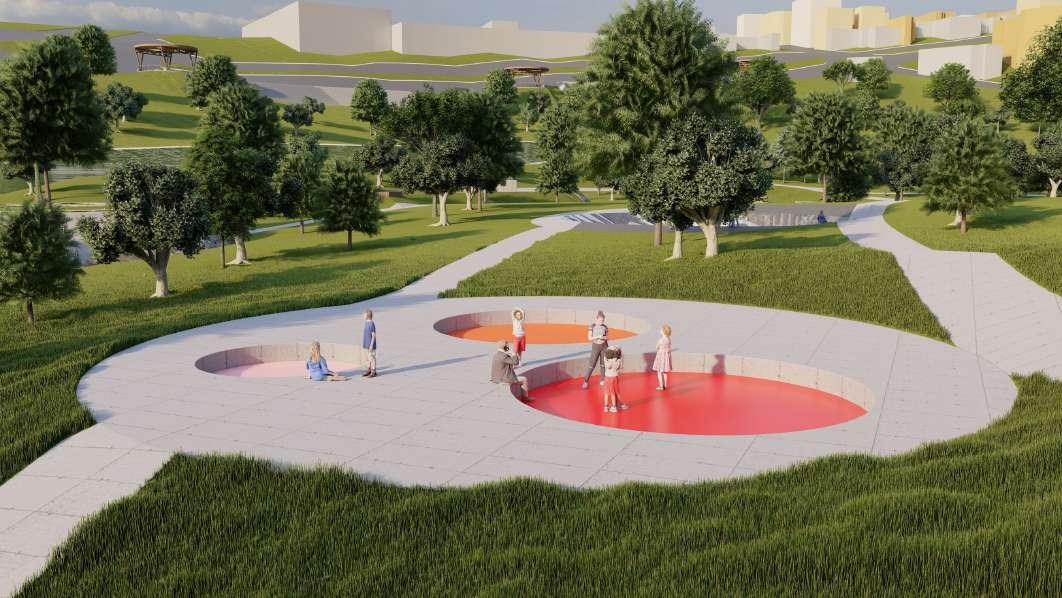

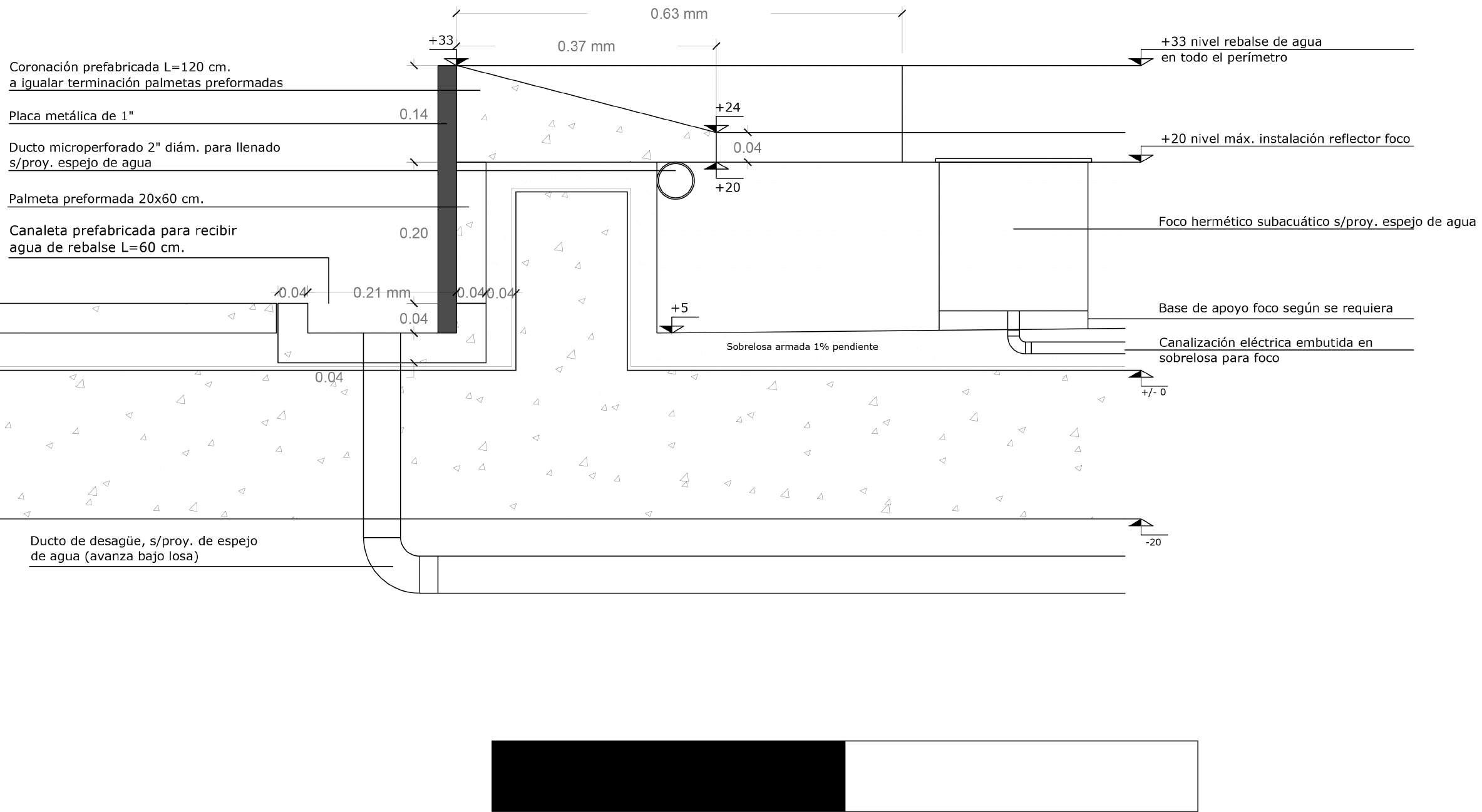

ESPEJO DE AGUA
0 0,5 1m

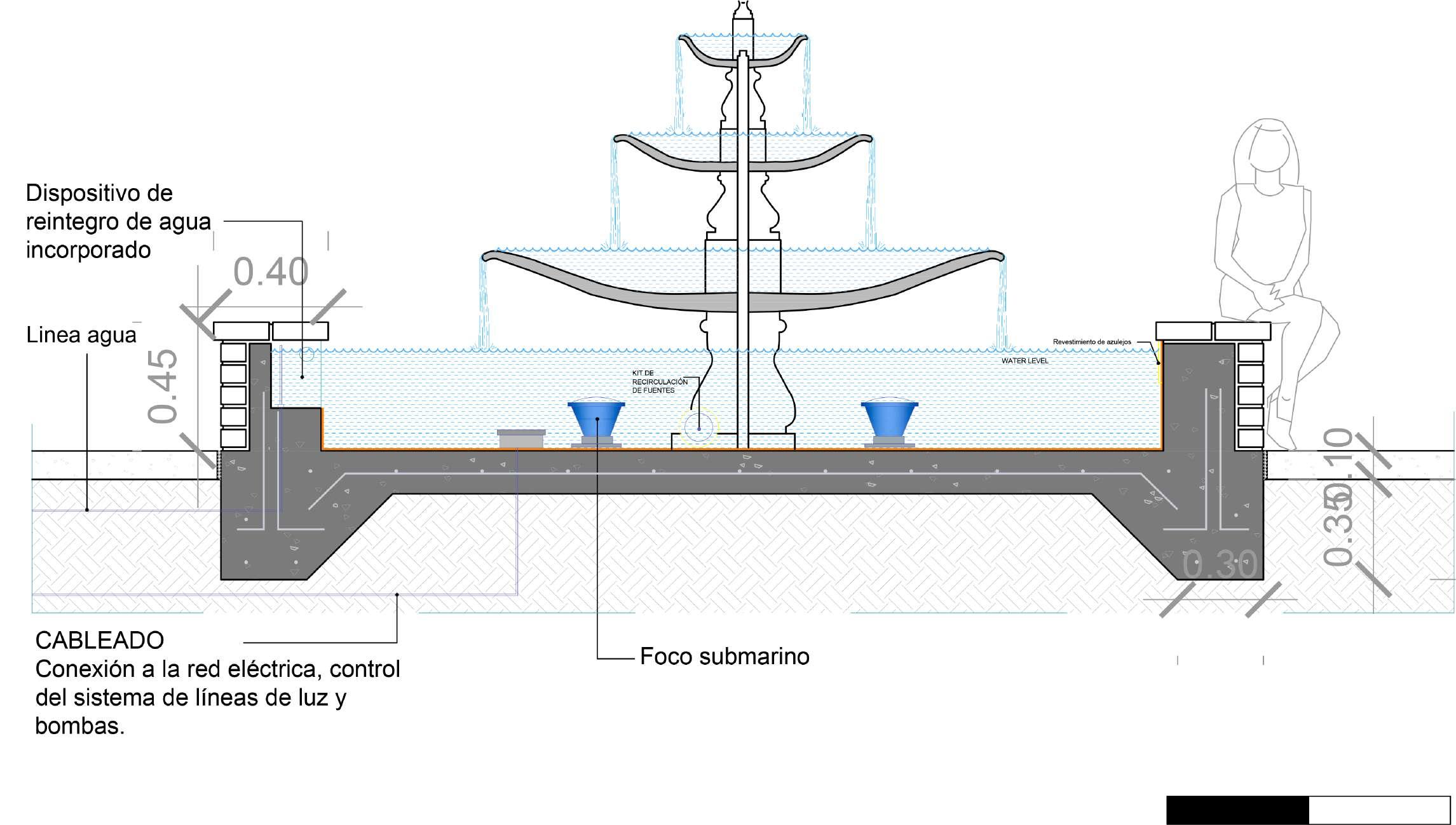

FUENTE
0 0,5 1m
DE AGUA

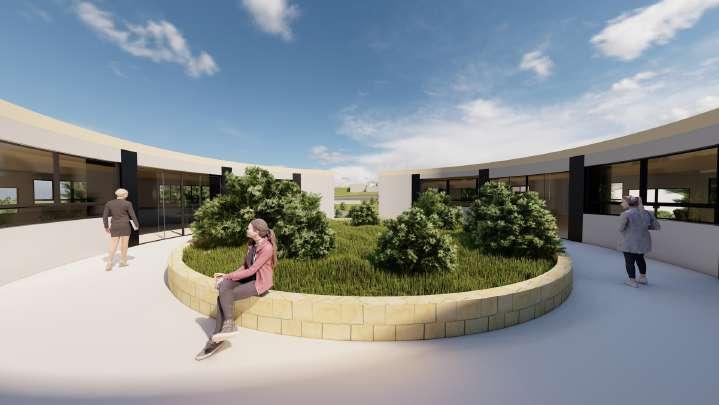

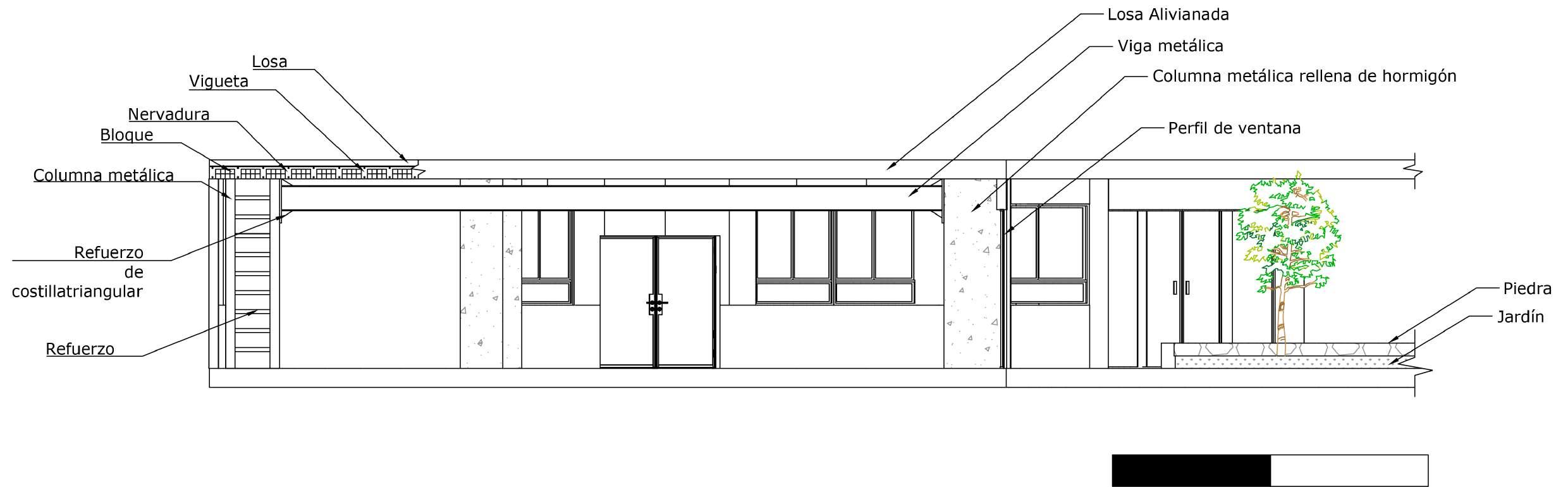

CAFÉ LIBRO DE LA CUNA
0 2,5 5m
0 2,5 5m

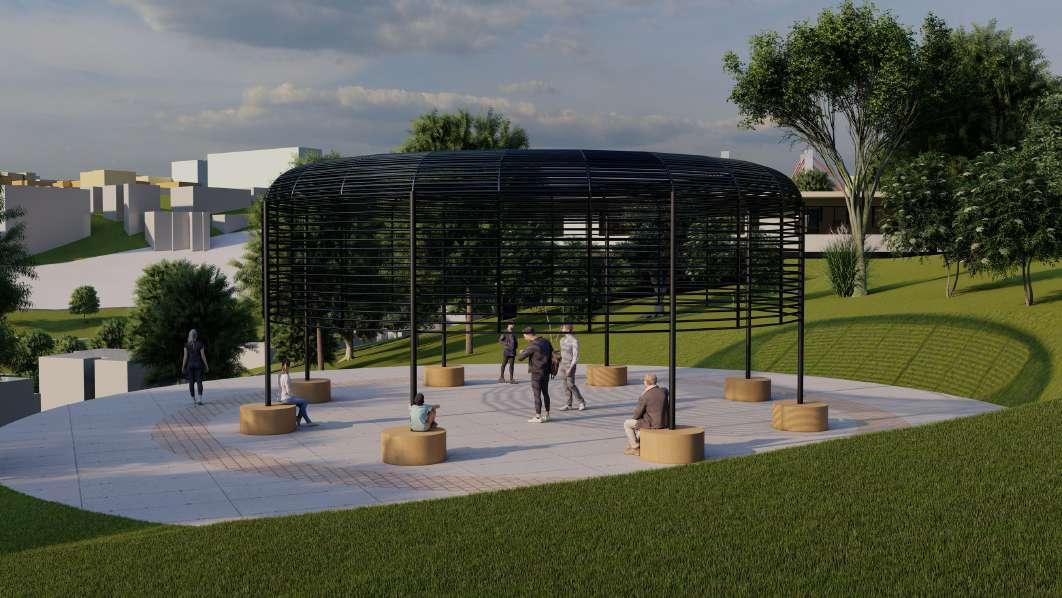

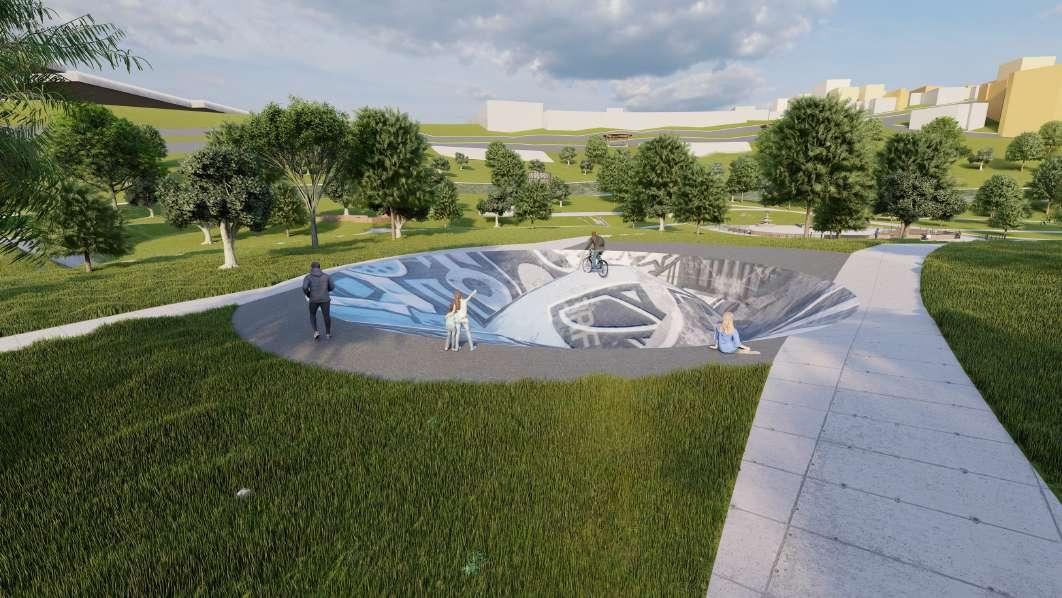

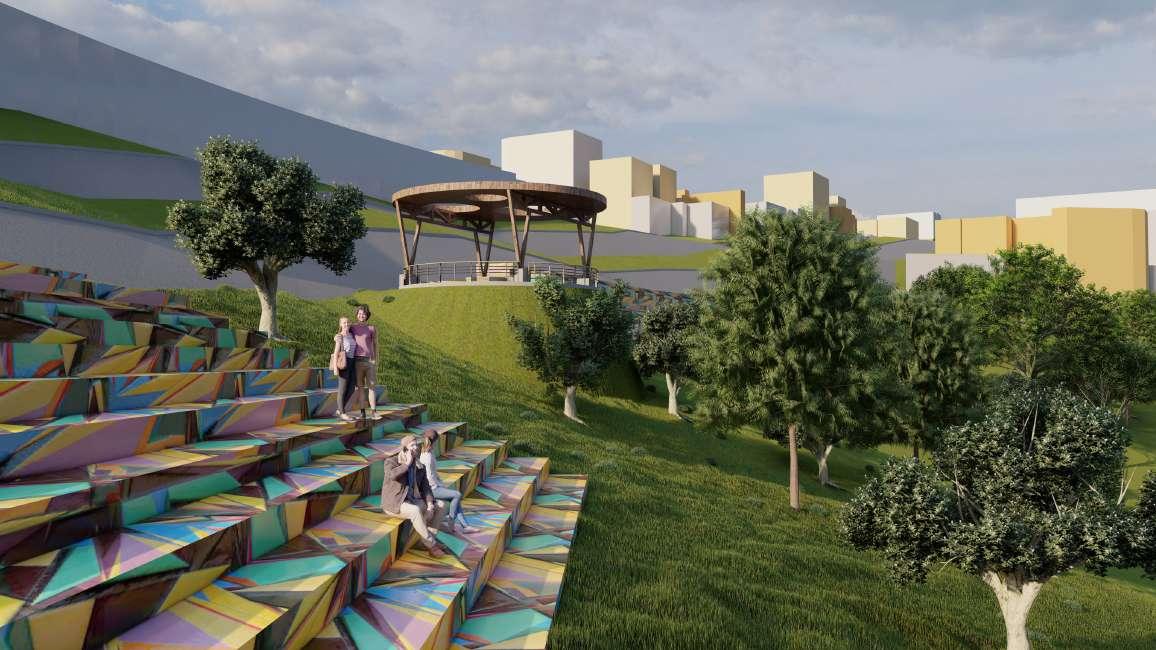

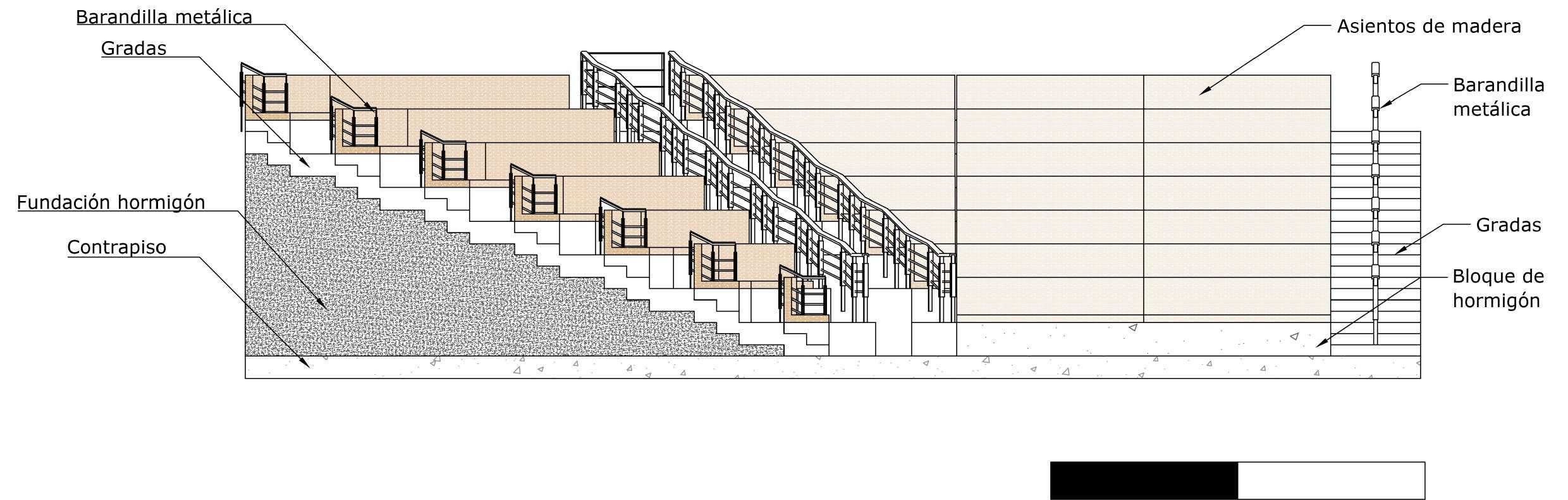

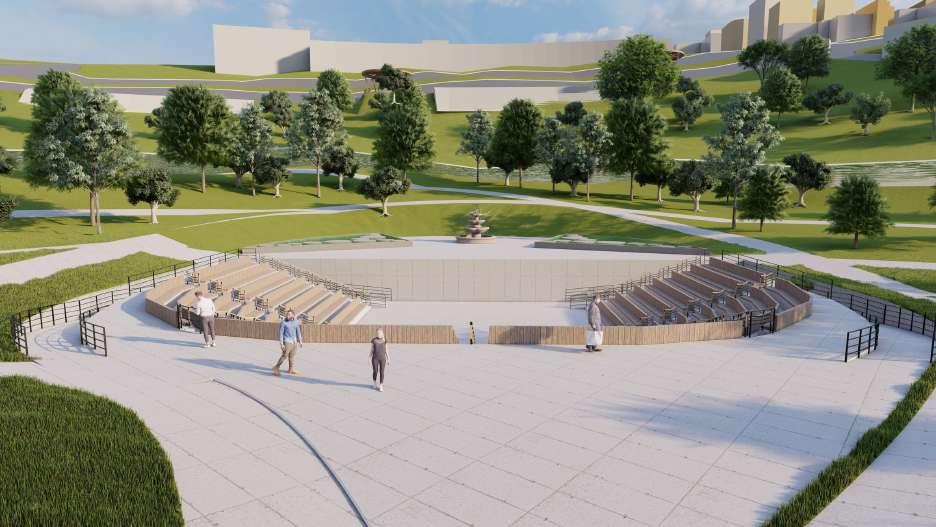

TEATRO AL AIRE LIBRE
LÍNEAS RADIANTES 0 2,5 5m

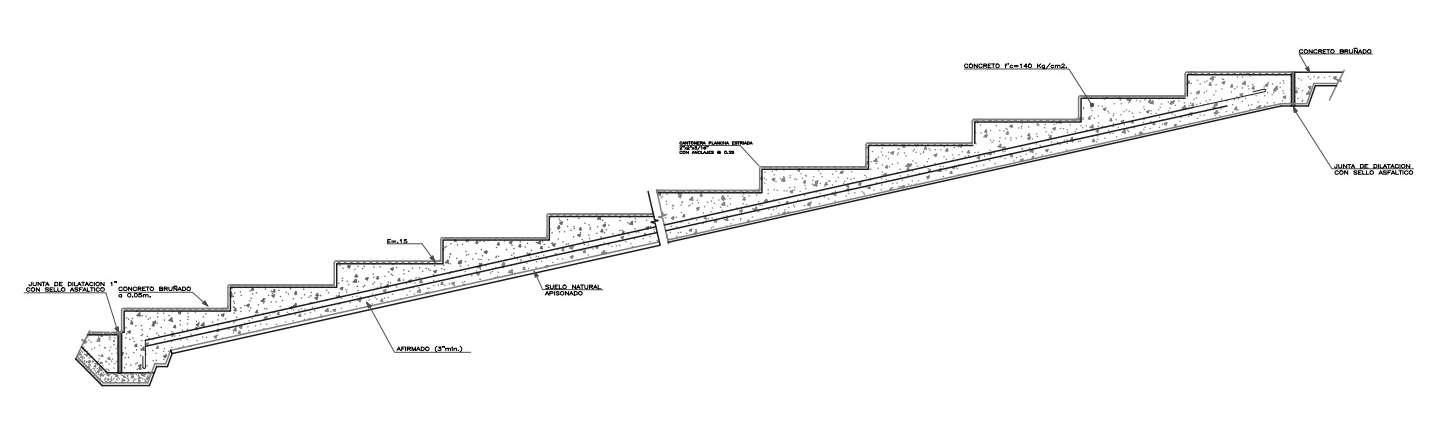

GRADAS DE INGRESO AL TRAMO 3 0 1 2m

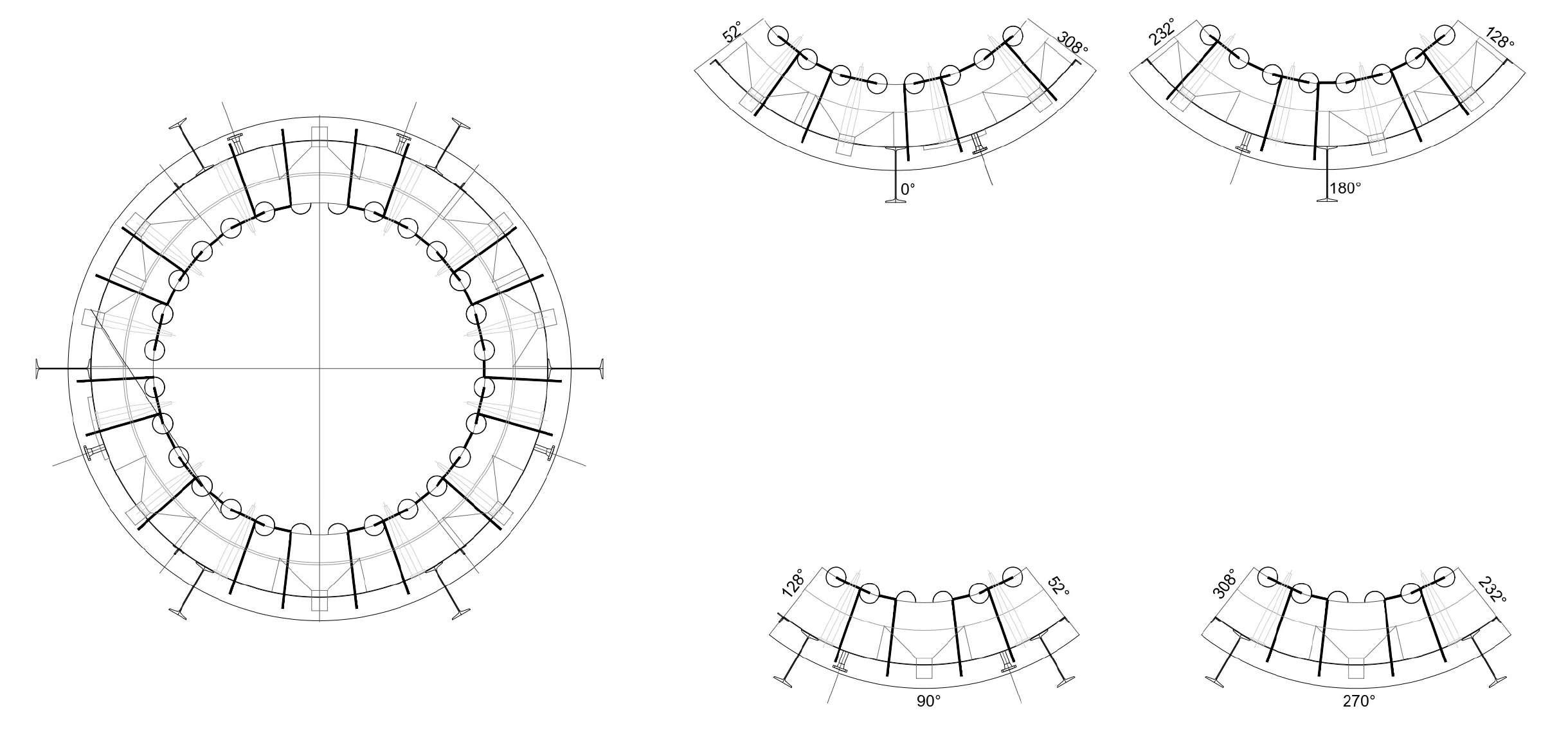

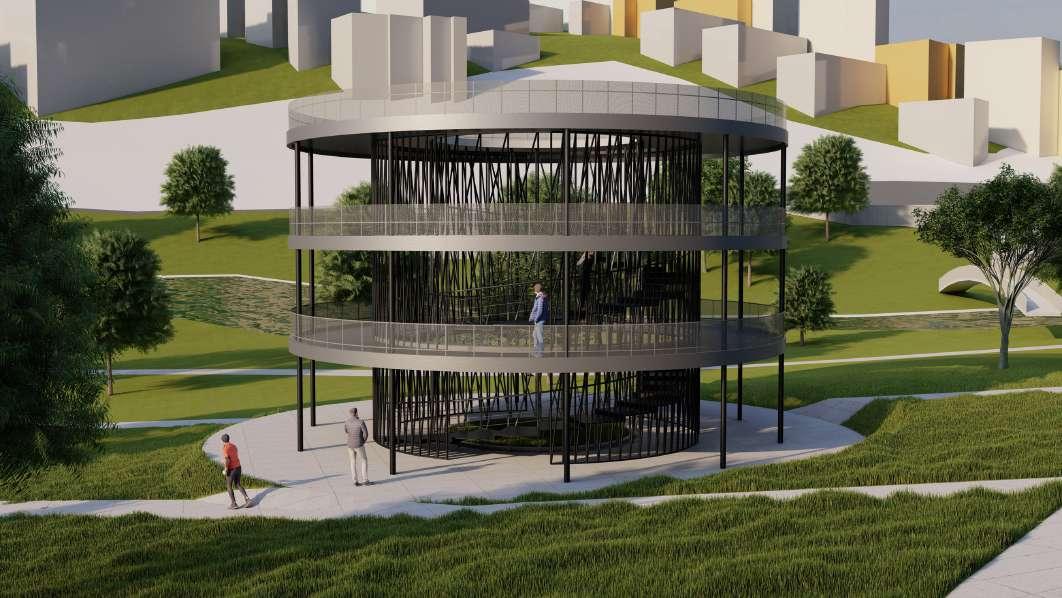

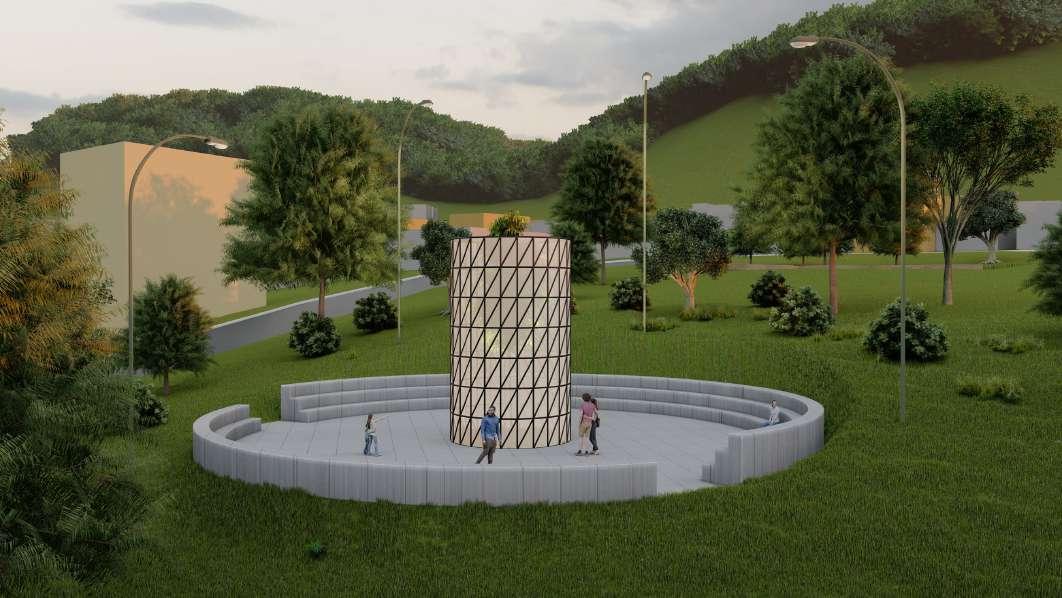

TORRE 0 2 4m
