Este portafolio reúne los proyectos desarrollados dentro de mi trabajo académico desde 2017. Estas páginas reflejan las cualidades que más valoro de la arquitectura y los proyectos que tuvieron un mayor impacto en mi formación académica.
Diseño + Construcción
Capilla Efímera
Colaboración con Barbara González y Dulce Mexia Tutoría por Dr. Pedro Damián Pacheco Vásquez
El proyecto surge por la necesidad de la comunidad de un espacio para celebrar la comunión y otras ceremonias religiosas. Ubicado en Alfonso Reyes, un barrio de clase trabajadora, donde los vecinos comentan que deben viajar a otro barrio para asistir a misa. La religión une a los vecinos del distrito porque es una actividad importante dentro de sus tradiciones.
A través de la arquitectura, queremos brindar espacios de interacción social, construidos a través del trabajo colaborativo entre la comunidad y la escuela de arquitectura. Los espacios públicos pueden beneficiar al distrito al fortalecer las relaciones de la comunidad y reducir los niveles de inseguridad. Un espacio hecho por todos y para todos.

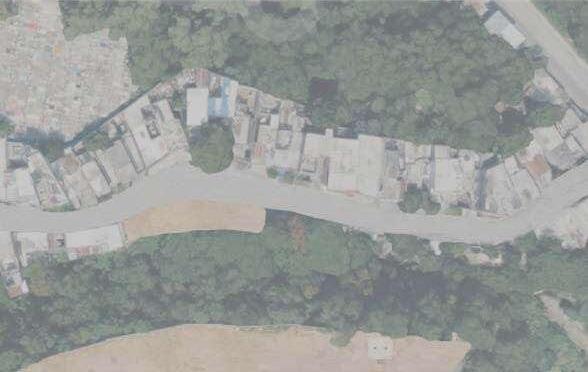

Distrito Alfonso Reyes Monterrey, Nuevo León.

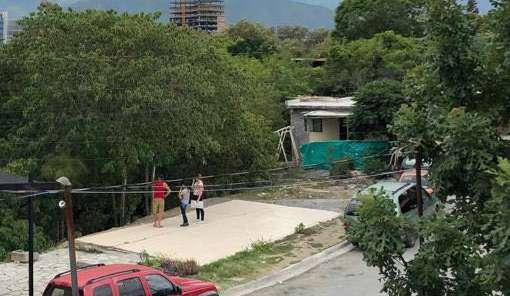

Dado que el sitio está ubicado cerca de una extensión del río La Silla, el proyecto debe ser una instalación efímera en caso de que el sitio se vuelva inestable con los años.
FORTALEZAS
Ubicación centrada Naturaleza, río cercano Horas del atardecer Vistas privilegiadas
Apoyo en la comunidad
Construcción progresiva
ANÁLISIS SOLAR
TOPOGRAFÍA
SERVICIOS EXISTENTES
Cementerio
Estadio de Rayados
Capilla Río la Silla
Nuevo Sur Vivienda
Dos proyectos fueron diseñados en el estudio. C.U.B.O (por sus siglas en español) significa célula urbana para el bienestar y las oportunidades. El proyecto ha sido desarrollado previamente por la escuela de arquitectura.

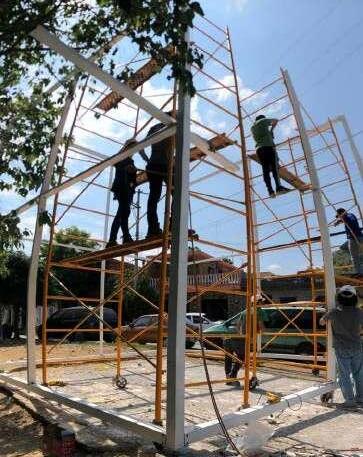

Los primeros días se dedicaron a preparar y tomar medidas de los perfiles de acero de 4”x4”. Posteriormente se realizó el prefabricado de las columnas de acero. Todas las piezas tuvieron que ser cortadas, soldadas, pintadas y perforadas antes de ser llevadas al sitio.
Perfiles de acero
CAPILLA CONSTRUIDA: C.U.B.O 6.00 m
Conexiones atornilladas
Cilíndros de concreto 4”x4” RHS
1 1/2”x 3/4” RHS
Perfiles de Acero
Conexiones Soldadas
Conexiones atornilladas

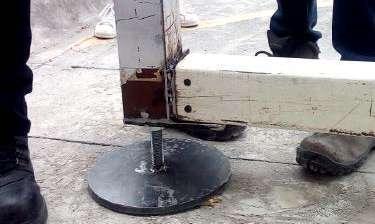

Tornillo ajustable
30 cm
Conexión atornillada
Cilíndro de concreto
Conexión soldada con refuerzos atornillados

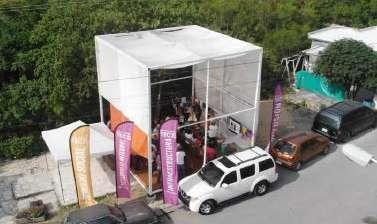

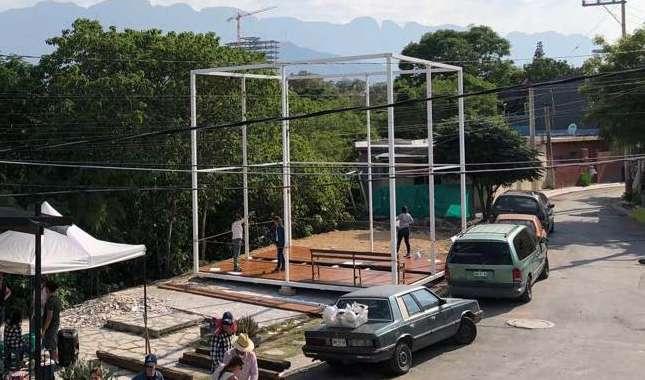

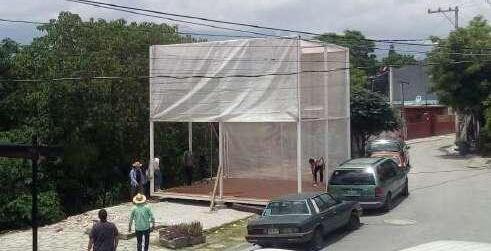

El tiempo de construcción fue de ocho días gracias a que teníamos la mayoría de las piezas prefabricadas y enumeradas, resultando en un importante ahorro de tiempo. El proyecto final estaba destinado a ser dejado como una donación para la comunidad.
Una vez finalizada la construcción, el estudio trabajó en el desarrollo de un segundo proyecto. Se presentó el proyecto conceptual final con una serie de recomendaciones sobre materiales y diseños que los miembros de la comunidad podrían adoptar para construir una nueva capilla en el futuro.
El diseño es una estructura rígida de madera con muros ligeros giratorios, para promover un espacio interactivo, con una ventilación natural y con vistas hacia el río.
Cada viga está modulada a 1.22 metros de distancia para un mejor manejo de los materiales y rápido ensamble. La capilla es un espacio de serenidad y conexión con la naturaleza y la comunidad.
Diseño + 1:1 Construcción
CONTEXTO
En las zonas rurales de México, en el estado de Chiapas, los grupos indígenas Tzeltales proveen un cuidado distinto a las mujeres embarazadas. Las mujeres acuden a recibir los servicios de parteras, quienes a través de un saber tradicional generacional, ofrecen asistencia de parto para la madre y el niño, convirtiéndolas en pilares fundamentales para sus comunidades.
El proyecto se encuentra ubicado en los Altos de Chiapas, una zona montañosa que se encuentra a 62 km de distancia del hospital más cercano.
DIAGRAMAS CONCEPTUALES

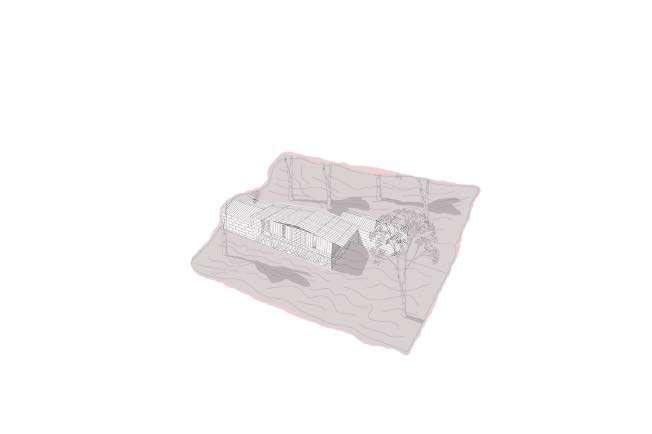

Casa de Parteras
Privado Público
Madera Block Cubierta inclinada
Volumetría
Dirección del viento por el efecto venturi
Vientos Dominantes
Sala de parto Cuarto de huéspedes
Sala de espera
Baño
Total
Dirección del viento por el efecto venturi
13.60 m² 6.20 m² 6.50 m² 3.90 m² 30.20m²
El sistema constructivo propuesto estaba destinado a ser una estructura de madera liviana con una base de bloques de concreto que la hiciera adecuada para la construcción realizada por estudiantes de la escuela de arquitectura. Con este proyecto obtuve grandes aprendizajes sobre proyectos de arquitectura social, la solución de detalles constructivos y la construcción tradicional en madera.

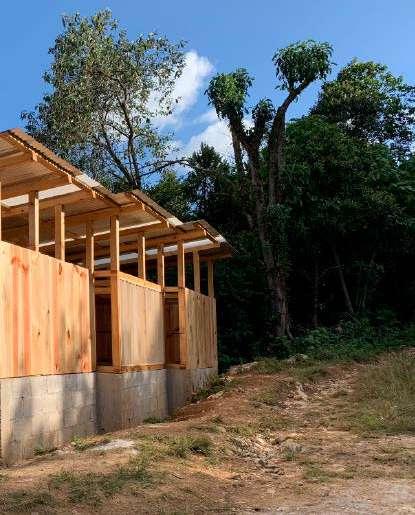

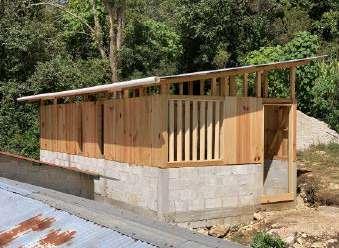

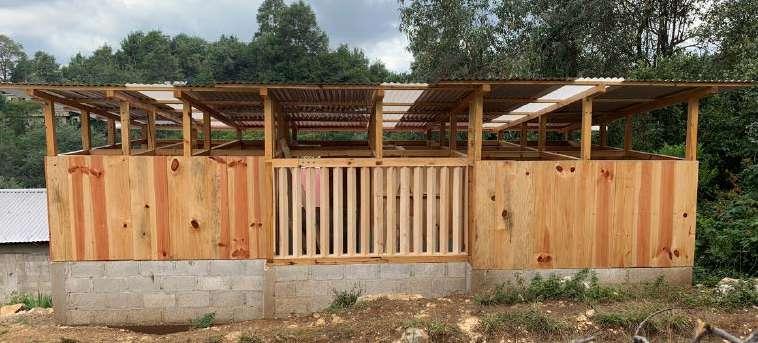

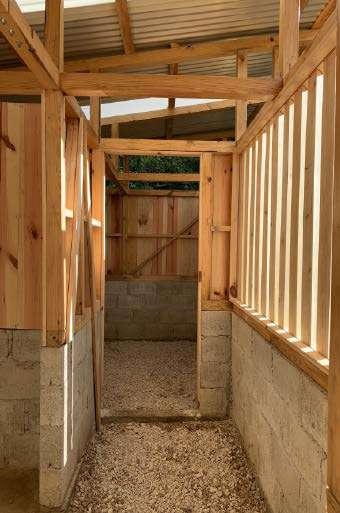

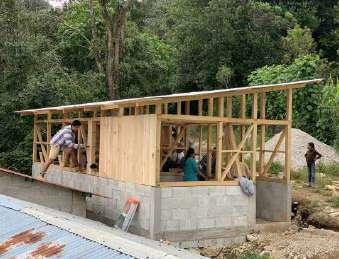

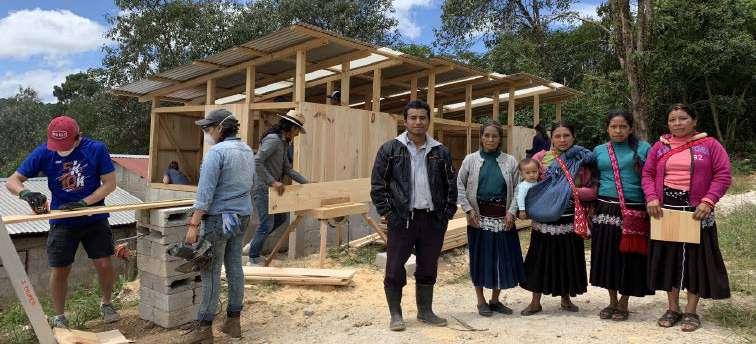

Además de desarrollar un proyecto para las parteras, también participé en la construcción de una de las casas ubicada en Navil, Chiapas. Durante dos semanas realizamos la construcción, pulido y barnizado de las columnas de madera. Colocamos el techo, la instalación eléctrica y finalmente construimos las puertas de madera que irían al interior de la vivienda.
Vivienda Social, Segundo Lugar

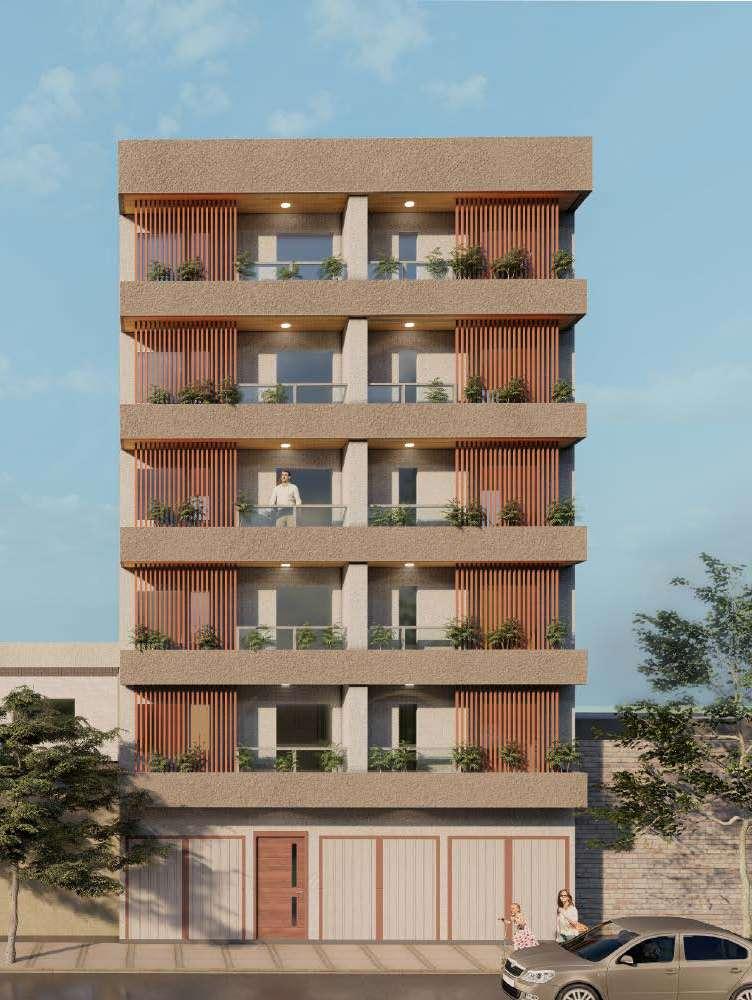

Ubicado en el barrio de Peralvillo, en la Ciudad de México. Es un proyecto de vivienda colectiva diseñado para el Instituto Nacional de Vivienda. Nombrado así por la calle en la que se encuentra.
Vivienda Social Colaboración con Ulises Carbajal Tutoria por Dr. Mauricio Martínez López
Calle Gounod66 ,
CARACTERÍSTICAS
Usando los criterios y estándares del Manual de diseño del INVI, diseñamos el emplazamiento inicial del proyecto considerando aspectos como medidas mínimas, colindancias y otras normas establecidas por el Reglamento de Construcción.
METROS CUADRADOS
Área total 203.64 m²
Área de Absorción 42.41 m²
Área verde privada 21.0 m²
REQUERIMIENTOS
14 Departamentos
3 Cajones de estacionamiento Estacionamiento de bicicletas
65cm de elevación contra inundaciones
capacidad para 14 paneles solares

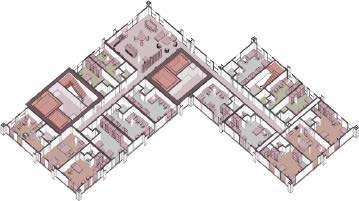

Con el de proporcionar viviendas asequibles, el manejo del espacio interior es de suma importancia para el proyecto. Se decidió por desarrollar tres prototipos de vivienda:
PROTOTIPO FAMILIA
1 Recámara individual
1 Recámara doble
Cocina y baño
Comedor y Sala
53.01m²
PROTOTIPO PAREJA
2 Recámara individual
Cocina y baño
Comedor y Sala
51.32 m²
PROTOTIPO DUPLEX
1 Recámara individual
1 Recámara doble
Cocina y baño
Comedor y Sala
57.32 m²

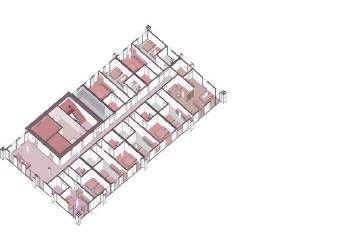

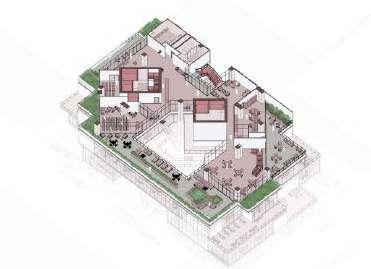

AXONOMETRÍA EXPLOTADA
PROTOTIPO DUPLEX
Recámara individual 1 cama + almacenamiento
Sala y entrada principal
Escalera interior que conecta con las recámaras
Recámara doble 1 cama + almacenamiento

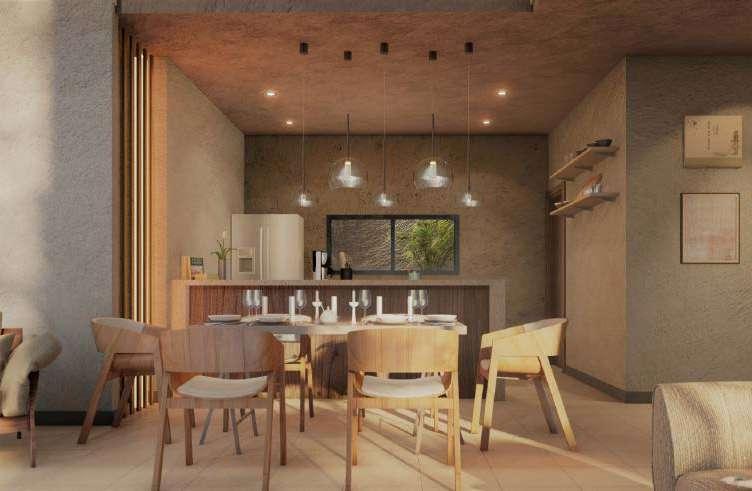

Comedor para 6 personas y almacenamiento
UBICACIÓN
Metodología BIM
Complejo de Usos Mixtos
Colaboración con Jesus Álvarez, Paola Alanís, Cristina Velasco, Emmanuel Ruvalcaba, Sarahí Revilla. Tutoría por Arq. Ana María De la Cruz Maldonado

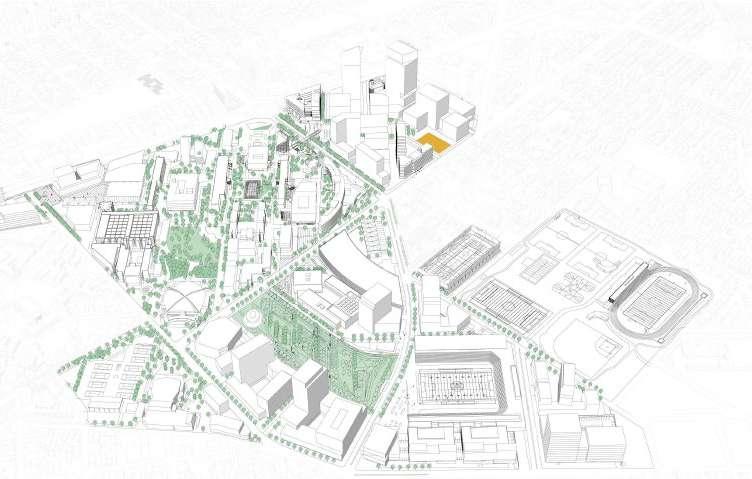

Distrito Tec
1 Av. Luis Elizondo
2 Auditorio
3 Arena Borregos
4 Librería
5 Rectoría
6 Av. Eugenio Garza Sada
7 Av. Junco de la vega
8 Proyecto
9 Estadio Borregos
Dentro del polígono de innovación y diseño del Tecnológico de Monterrey se propone la construcción de un edificio disruptivo de esparcimiento, integrando a todos los sectores sociales de la zona e impulsando la economía local.

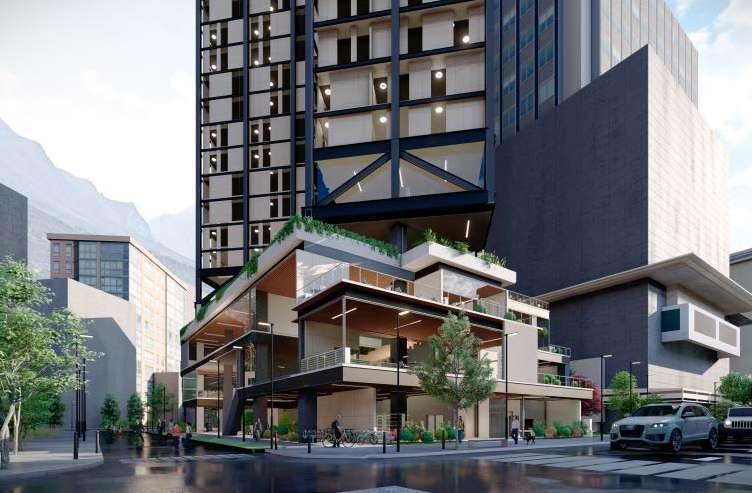

Deberá acoger un hotel, residencias para alumnos e investigadores, un espacio comercial y estacionamiento subterráneo. Tec 360 es un edificio que busca transformar la zona colindante al Campus Universitario en Monterrey como parte de la iniciativa del Distrito Tec.
DIAGRAMAS DE DISEÑO

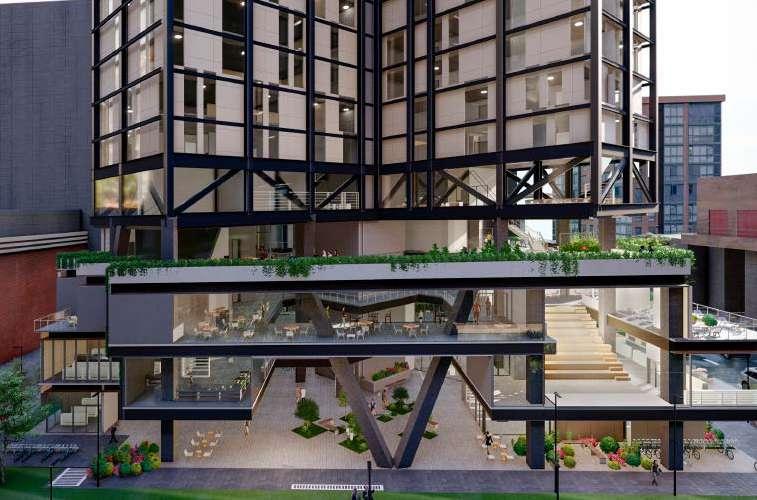

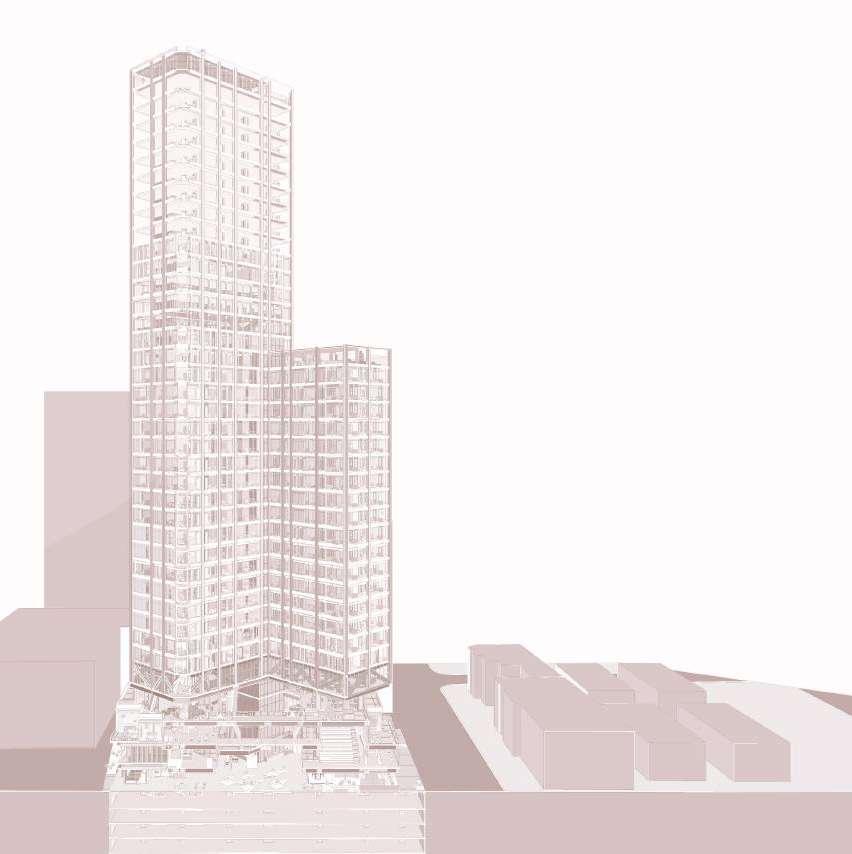

Tec 360 combina dos tipos de estructura, una estructura tradicional de concreto y una estructura de 34 niveles compuesta por módulos prefabricados. La losa de transferencia divide los dos sistemas estructurales, los dos núcleos de concreto actúan como columnas que rigidizan las torres de estructura modular.
CRITERIO ESTRUCTURAL
Estructura de Concreto
Dos núcleos de concreto, vigas y columnas de concreto para los primeros cuatro niveles.
Núcleos de concreto
Módulo Tipo A 15.98 m²
Módulo Tipo B 17.86 m²
Módulo Tipo C 22.32 m²
Nivel de Transferencia
Columnas y vigas de acero. Este nivel distribuye las cargas de los niveles superiores.
Estructura Modular
Las torres cuentan con una estructura de acero y vigas tipo joist que contienen los módulos prefabricados.
La construcción de los niveles con módulos prefabricados se inician construyendo un tablero de vigas primarias y secundarias de acero, después por medio de grúas ancladas a los núcleos de concreto, se subirán los módulos con acabados y muros interiores. Finalmente se sube el módulo de instalaciones y al final se subirán las columnas y vigas de acero para el siguiente nivel.

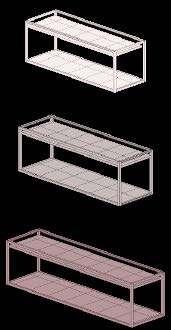

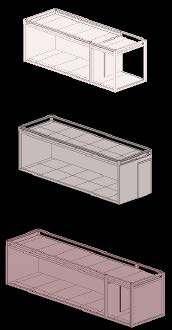

PROTOTIPOS DE MÓDULOS PREFABRICADOS
Módulo Tipo A
15.98 m2
Utilizado en Residencias Torre Este
Módulo Tipo B
17.86 m2
Utilizado en Hotel y Residencias-Torre Oeste y Este
Módulo Tipo C
22.32 m2
Utilizado en Hotel y Residencias-Torre Oeste
Cátedra Blanca CEMEX 39
Tutoría por Arq. Roberto Romero y Arq. Agustín Landa

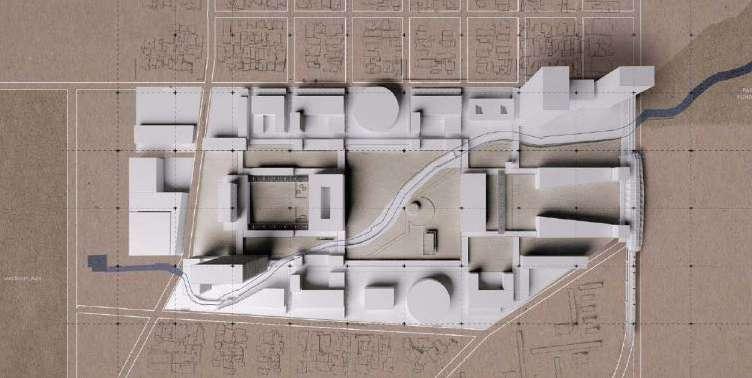

Dentro del taller de diseño se desarrolló un plan maestro para la zona centro de Monterrey ubicado en el paseo Santa Lucía. Se replanteó el sistema urbano en esta parte de la ciudad y se propuso el diseño de un nuevo campus universitario para la ciudad. Se proponen diferentes usos dentro de los cuales destacan, la rectoría, edificios de facultades, edificios deportivos, museos, etc.
DIAGRAMAS DE DISEÑO
Sitio Extrusión del sitio División del volumen

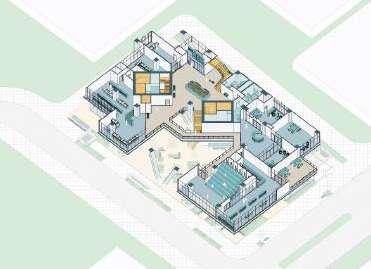

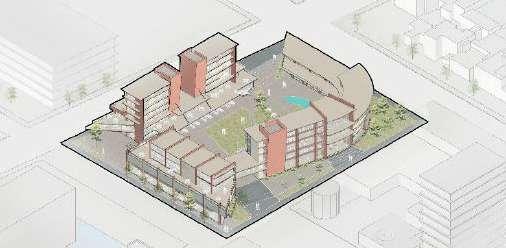

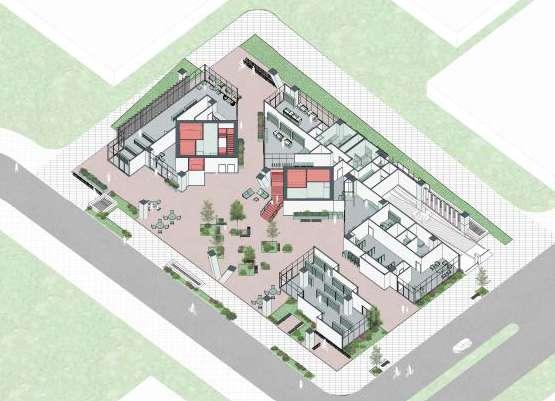

Definición de alturas ISOMETRÍA
Auditorio
Hub de emprendimiento
Aulas y laboratorios
Cafeterias

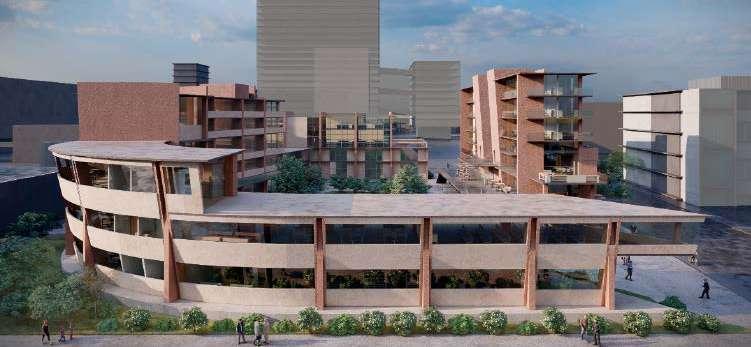

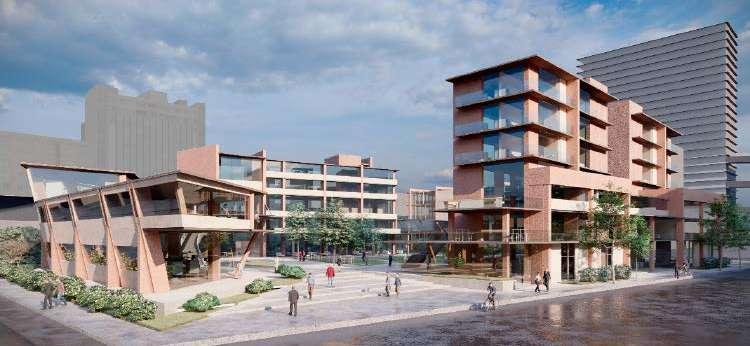

El proyecto que yo desarrollé para el campus es el centro de medios: un espacio de investigación, emprendimiento y colaboración entre la comunidad y los universitarios.

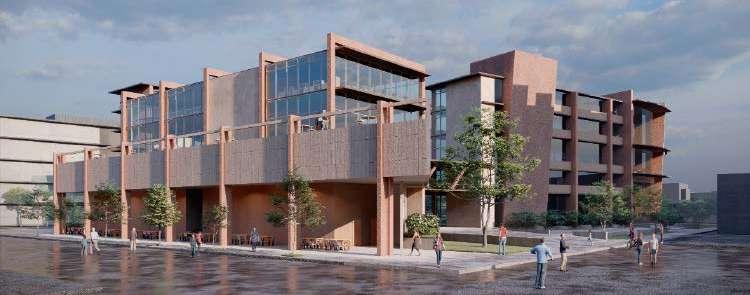

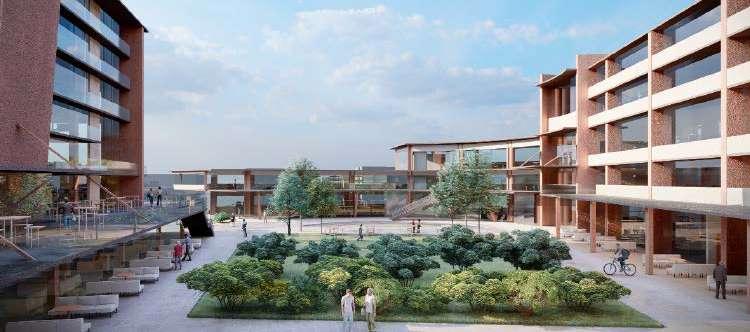

El proyecto se desarrolla como una serie de volúmenes que conectan todo el conjunto desde los accesos peatonales y las esquinas principales del sitio. Las aulas se plantean como un esquema lineal que permita el acceso directo a los diferentes usos y las vistas principales del conjunto son hacia los edificios adyacentes y hacia el espacio central.
ACCESO PRINCIPAL

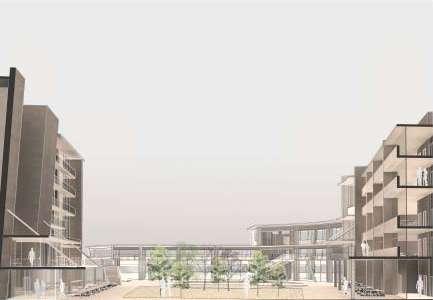

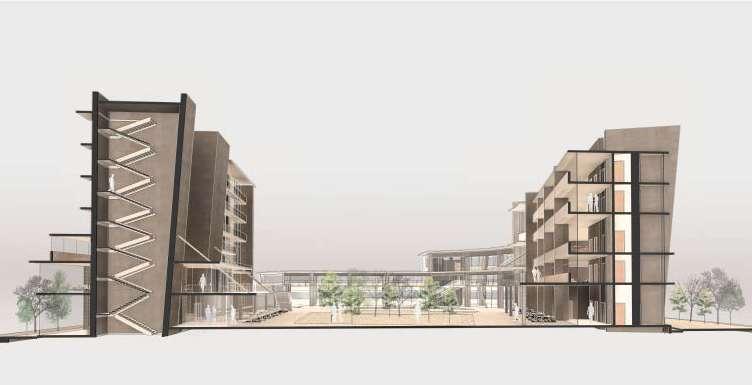

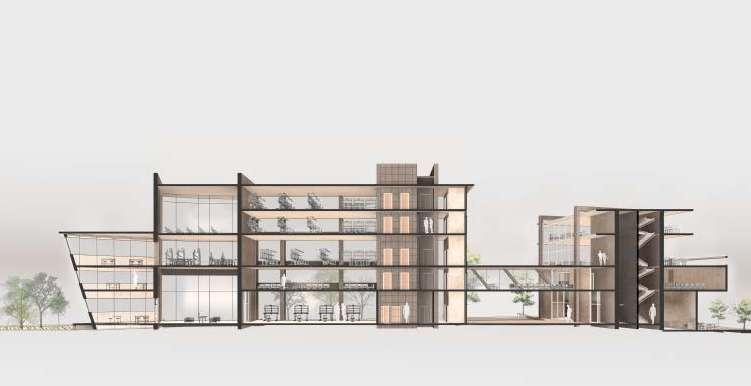

Visto en corte, el proyecto presenta la plaza central como el protagonista del espacio público y la transición a los diferentes niveles es lo que hace que el proyecto tenga una conexión directa con el peatón, ya sea un visitante o un miembro de la universidad.
El segundo nivel tiene la intencion de ser el espacio articulador entre todos los laboratorios, es decir, el espacio privado. El primer nivel esta diseñado con medios niveles para que el espacio central tenga una altura mayor y todo el conjunto tenga una conexión directa al interior y al exterior del campus.

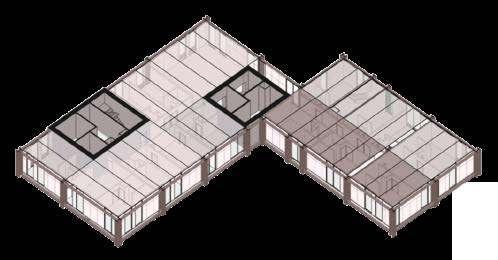

Todo el conjunto está unido en planta baja por un pórtico interior que con el paso del tiempo puede ser utilizado como espacio interior o exterior dependiendo del uso que se le dé al espacio.
CARACTERÍSTICAS

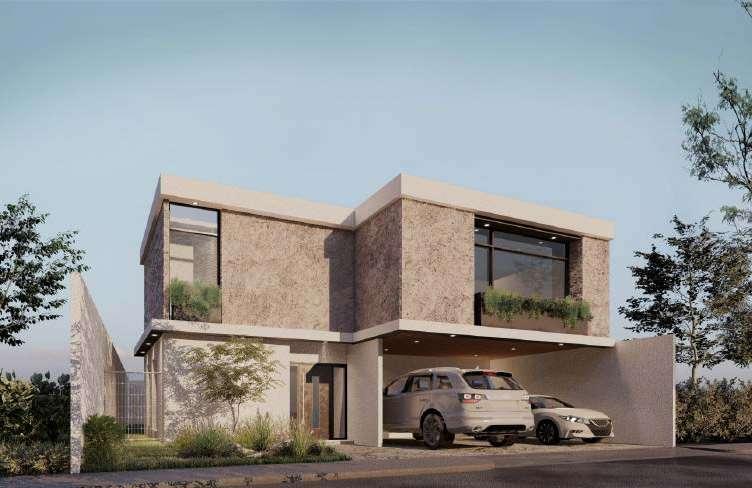

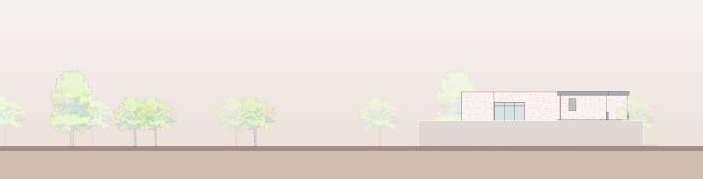

Casa Uro es un diseño ubicado en la ciudad de Monterrey, Nuevo León. El cliente quería una casa donde pudieran envejecer y aún tener espacios para que sus hijos vinieran a visitar a sus familias. Esto me llevó a diseñar la mayoría de las áreas funcionales de la casa en la planta baja y conectarla con el exterior a través de amplios ventanales, teniendo aquí también la recámara principal, con conexión inmediata al patio trasero.
ANÁLISIS DE SITIO
Vientos predominantes
DIAGRAMAS CONCEPTUALES
Espacios Abiertos
Residencia Privada
Tutoría por Arq. Ernesto Polendo
Rango de temperatura
Iluminación Natural
Rango solar
Composición Natual
Vistas naturales
La arquitectura es una oportunidad para imaginar, crear y diseñar, teniendo un resultado tangible y funcional. Tiene la capacidad de impactar positivamente la vida de quienes habitan en su interior. Como diseñador me motiva el aporte que puedo tener al diseñar con un compromiso social, ambiental y urbano. Quiero crear diseños accesibles, con un buen uso de los recursos, arquitectura para todos, nuevas propuestas de uso para el espacio urbano ya que un buen diseño contribuye a una integración ciudad con un fuerte sentido de identidad.
Soy Adriana Espinosa González, diseñadora apasionada con gusto por la gestión de datos de arquitectura y sobre todo, impulsada por el poder de los detalles.
“When I’m working on a problem, I never think about its beauty, I just think about how to solve the problem, but when I finish it, if the solution is not beautiful, I know it’s wrong.”.
-Richard Buckminster Fuller
