1. Aplicação dos materiais cerâmicos nos projetos de Arquitetura e Urbanismo
1.1 Contexto
O nome cerâmica vem do grego “keramos”, que significa argila (barro retirado do solo) ou terra queimada. A fabricação da cerâmica é um processo dominado pelo homem há cerca de 15 mil anos. Trata-se de um dos materiais mais antigos produzidos pela humanidade e que, graças à sua durabilidade, continua sendo empregado em soluções de diversas
áreas: artesanato,construçãocivil e até indústriade tecnologiade ponta.
Dentre os principais usos e aplicações nos projetos de arquitetura
estão:
1.2 Uso Como Vedação
● Tijolos maciços e refratários: Muito durável, ambos podem ser utilizados em toda fachada externa, esse material cria uma estética rústica e bastante característica. É necessário cuidado na aplicação para que ele mantenha um padrão harmonioso e esteticamentebonito.
O tijolo maciço é resistente e oferece um bom isolamento acústico. Ao utilizar esse tipo de tijolo, é necessário protegê-lo da umidade, já que a porosidadee o desgastenaturalpodem comprometera parede.

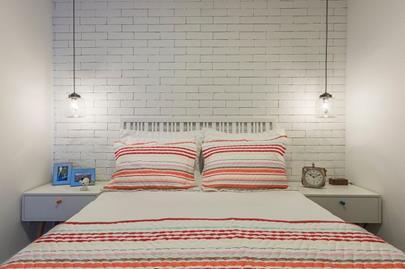

Tijolo Maciço
Branco

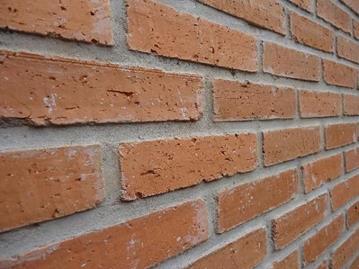

Tijolo Maciço
TijolosRefratários:
É ideal para churrasqueiras e fornos à lenha, porque tem grande resistênciaao calor, produtos químicos e impacto.
●

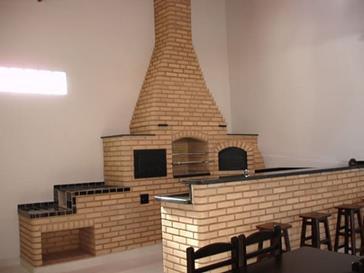

Tijolo Refratário em Churrasqueira
Tijolo furado: produtos laminados ou extrudados, apresentando na parte externa uma série de ranhuras, e no seu interior, furos na forma de prismas. Apresenta a forma de um paralelepípedo retangular, com dimensões variáveis.
● Tijolo Baiano: Trata-se de um dos tipos de tijolos mais utilizados na construção civil brasileira. A peça tem 8 furos, além de ranhuras que facilitam a aderência da argamassa.

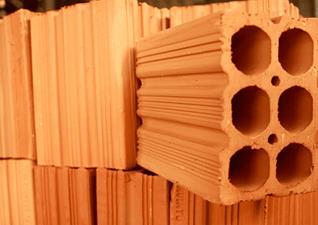

Tijolo com 8 Furos
●
Tijolo Laminado: O tijolo laminado é um dos mais bonitos. Também conhecido como tijolo 21 furos, ele é indicado para a criação de churrasqueiras. O recomendado é que se use o tijolo na horizontal, deixando a parte lisa aparente.
●

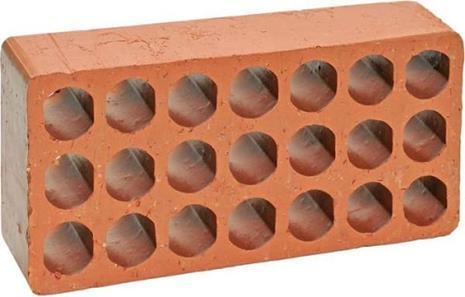

Tijolo Laminado com 21 Furos
1.3 Uso Como Revestimentos

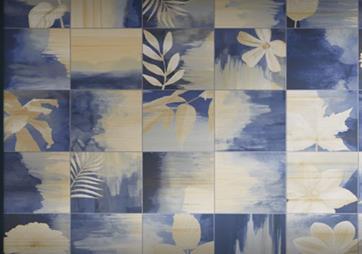

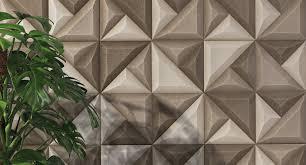

O revestimento cerâmico é um dos materiais mais utilizados na fase de acabamento de uma obra. A variedade dos produtos e a facilidade de comercialização de aplicação, além de sua durabilidade são alguns dos fatores que contribuem para intensificaresse uso. Exemplos de usos são:
● aumenta a resistência dos pisos e alvenarias trazendo segurança e facilidade de limpeza e manutenção;
● destacar e decorar o ambiente como em itens do mobiliário, bem como superfícies horizontaise verticais de móveis e elementos estruturais.
● detalhes para repaginar o estilo arquitetônico da edificação, sendo possível revestir rodapés, degraus de escadas, bordas de canteiros internos e até painéis decorativosem paredes.
1.4 Uso Em Cobertura
● Telha plana: formada por peça única, tem formato quadrado e proporções simétricas. É ideal para estruturas mais íngremes, em telhados com inclinação mínima de 45%. Muito usada em países frios por facilitar o escoamento da neve.
● Telha colonial: entre as telhas que possuem sistema independente de capa (parte voltada para cima) e canal (parte voltada para baixo), é a mais antiga. Introduzida pelos portugueses no século 16, é caracterizada por possuir capa e canal idênticos.
Telha portuguesa: possui capa e canal embutidos na mesma peça e características geométricas semelhantes a das telhas romanas. A diferença são suas bordas arredondadas como as das telhas coloniais.
● Telha francesa: também conhecida como telha de encaixe, a francesa se diferencia por possuir bordas salientes para o encaixe. É formada por peça única, com capa e canal embutidos no mesmo elemento.
●

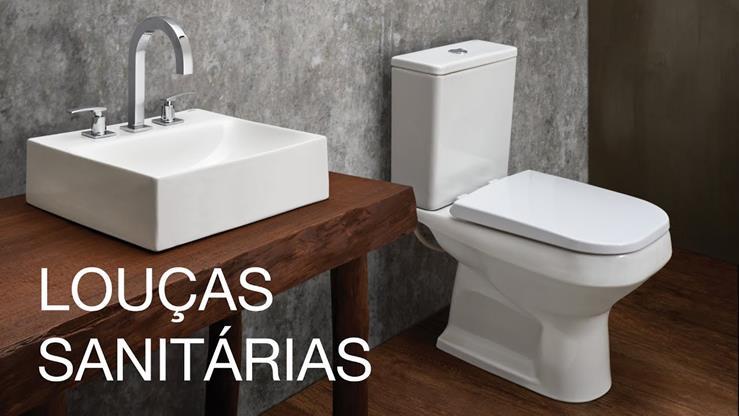

1.5 Uso Como LouçasSanitárias
● Quando falamos nas louças, nos referimos às pias e vasos sanitários, que podem ser encontrados em dois tipos: aço e cerâmicas, que interferem menos na composição de banheiros e cozinha, sendo mais relevante o formato e cores a serem escolhidas.
● São peças produzidas em cerâmicas, usadas para solucionar as necessidades fisiológicas das pessoas. Em geral, as louças sanitárias se apresentam em forma de bacias, cubas, torneiras, vasos e outros utensílios que compõem todo o aparato para a higienização.
2. Aplicação dos materiaismetálicosnos projetos de Arquitetura e Urbanismo
2.1 Contextualização
O uso do metal como elemento dos sistemas de vedação vertical datam desde a década de 1840 nos Estados Unidos, quando edifícios receberam fachadas metálicas de ferro fundido com o intuito de proteger as edificações dos incêndios. Esse uso se estendeu com a industrialização e a expansão das cidades, uma vez que além de ser bastante resistente, trazia maior rapidez na execução das edificações, ideia esta que ainda se reproduz nos dias de hoje (ZANONI, SÁNCHEZ, 2012).
2.2 Uso Estrutural
Ao se falar no uso do metal nos projetos de arquitetura é necessário lembrar que a princípio o mesmo é de fundamental importância para o conhecimento das estruturas, no que considera sua alta resistência e durabilidade aos esforços aos quais as construções estão expostas. Aqui podemos ressaltar o concreto armado e as estruturas puramente metálicas:
● Concreto armado
● Steel frame

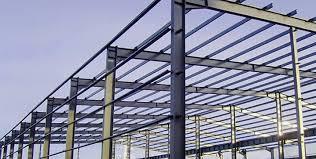

● Colunas e vigas
● estrutura de coberturas ● estruturas de pontes ● mobiliários urbanos
2.3 Uso De Painéis Metálicos Como Vedação e Revestimentos
As tecnologias disponíveis e a sua diversidade na produção contemporânea de painéis metálicos basicamente são agrupadas em duas tipologias: painéis perfilados (chapa única) e painéis compostos (compósitos ou sanduíche).
Aria rebort & Casino, US, 2009. Pelli Clarke Pelli
Architects. Foto: Cambridge Archtectural.
Edifício Sede do CONFEA, Brasília –DF, 2010. Projetado por Pedro Paulo de Melo Saraiva Arquitetos Associados.
Os painéis perfilados ou chapa única constituem-se em uma lâmina de revestimento perfilada, fixada sobre perfis metálicos. A rigidez do painel depende da espessura da chapa e da quantidade e espaçamento dos enrijecedores. A espessura da chapa é determinante para evitar ondulações e garantir uma superfície plana(ZANONI, SÁNCHEZ, 2012).
Fachada em aço inox. Edifício da Chrysler Building em New York.
Arquiteto William Van Alen, 1928.
Fachadas revestidas com placas de titânio.
Museu Guggenheim de Bilbao, 1992.
Arquiteto Frank Gehry
●
Os painéis compostos (compósitos ou sanduíche) são formados por duas lâminas metálicas vinculadas entre si através de um material leve, geralmente um isolante termo-acústico. Entre os painéis compostos estão aqueles em alumínio (ACM - aluminium composite material), cobre (CCM - copper composit material), titâneo (TCM - titanium composit material) e aço inox (SCM - stainless steel composit) (ZANONI, SÁNCHEZ, 2012).
Painéis de Alumínio Composto (ACM):
tecnologia difundida a partir da década de 70, chegou ao Brasil no final dos anos 80.
Plaza Centenário ("Robocop"), São
Paulo, 1988. Arquiteto Carlos Bratke.
Fachada em painéis compostos deaço inoxidável (SCM - stainless steel composit material). Eight Spruce Street, Nova York (EUA), 2010. Arquiteto Frank Gehry.
●

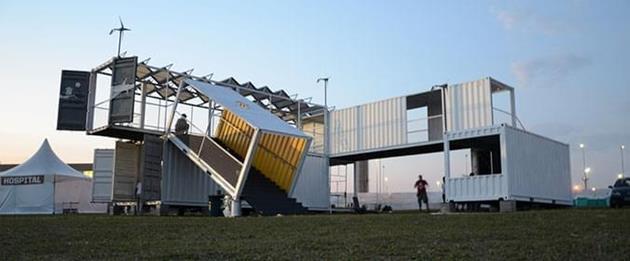

Uso de containers: uma das tecnologias que vem crescendo na construção civil é o uso do container, este que surge como uma estratégia sustentável de reutilização e ao mesmo tempo é uma inovação. Sua longa vida útil de aproximadamente 20 anos – varia conforme o tipo de material que transporta e fatores externos aos quais ele fica sujeito, como a maresia. Após esse período, seu reuso aponta potencial como estrutura modular para construção civil, pois é um material superdimensionado.
●
● Telhas onduladas: além da forma geométrica, o que usualmente distingue também as telhas onduladas de aço é a sua baixa altura, quando comparadas com as telhas de perfil trapezoidal - uma telha ondulada que siga o padrão da NBR 14513 deve ter 18 mm de altura.

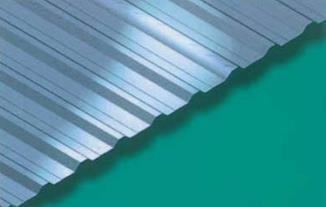

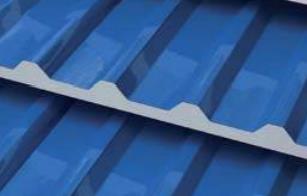

● Telhas trapezoidais: apresentam uma grande diversidade de tipos. Em função da altura do trapézio, pode-se obter a melhor performance de qualidade em relação ao projeto especificado, colocando assim, um grande potencial de criação nas mãos dos arquitetos e projetistas.
2.5 Uso Em Cobertura
EscolaEstadual Jardim Ipanema (SP)

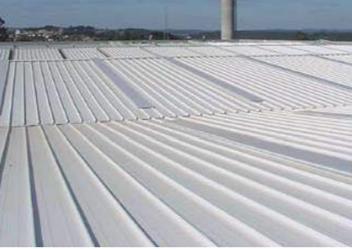

Telhas zipadas: podem ser termoacústicos também, havendo diversas soluções possíveis para tanto e a mais usual é o emprego de sistema sanduíche formado por uma base em telha trapezoidal comum, espaçadores metálicos, isolamento com mantas de lã de vidro ou lã de rocha.
●
REFERÊNCIAS
ABCEN. Manual Técnico Telhas de Aço. Disponível em: <file:///C:/Users/ademi/Downloads/prod_20180306140828_manual-detelhas-v2.pdf>. Acesso: 13 mar. 2021.
ABNT NBR 15270. Componentes cerâmicos Parte 1: Blocos cerâmicos para alvenaria de vedação — Terminologia e requisitos. Disponível em: <http://professor.pucgoias.edu.br/SiteDocente/admin/arquivosUpload/17827/material/NBR_15270_1_2005.PDF>.
Acesso: 13 mar. 2021.
ARCHTRENDS. 3 dicas de uso e aplicação de cerâmicas para revestimentos. Postadoem 27 jul. 2018. Disponível em: <https://archtrends.com/blog/aplicacao-de-ceramicas/>.Acesso:13 mar. 2021.
BONAFÉ, Gabriel. Container é estruturasustentávele econômicaparaconstrução civil. Disponível em:
<https://www.aecweb.com.br/revista/materias/container-e-estrutura-sustentavel-e-economica-para-construcao-civil/9793>.Acesso:13 mar. 2021.
MASSIMINO, Rafael. Saiba como especificar atelhacerâmica idealpara o seu projeto. Disponível em:
<https://www.aecweb.com.br/revista/materias/saiba-como-especificar-a-telha-ceramica-ideal-para-o-seu-projeto/6161>. Acesso: 14 mar. 2021.
PORTAL VIRTUHAB. Blocos cerâmicos. Disponível em: <https://portalvirtuhab.paginas.ufsc.br/bloco-ceramico/>. Acesso: 13 mar. 2021.
ZANONI, Vanda A.G.; SÁNCHEZ, José M.M. Painéis metálicos: prospectando inovações. Programa de Pós-Graduação em Arquitetura e Urbanismo. Universidade de Brasília: Brasília, 2012.
