MUITO MAIS QUE PRODUTOS!

Política de Qualidade

Premiações e Certiﬁcações

Fornecedor Qualificado Organização Nacional da Indústria de Petróleo

Quando trata-se de colocar em risco a vida ou prejudicar o desempenho de uma operação, com certeza, você estará ZERO disposto a assumir os riscos. E, para que o risco seja minimizado você precisa saber como se encontra o estado de conservação e uso dos utilizados nos processos de movimentação e elevação equipamentos de cargas, bem como se estão respeitando as Normas vigentes.

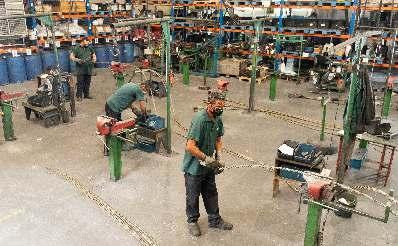

Desta forma a ACRO criou uma nova divisão, a Acro Service, com foco no fornecimento de serviços técnicos especializados para operações de movimentação, elevação e amarração de cargas, permitindo aos nossos clientes realizarem o trabalho com mais segurança e eﬁciência.

Entendemos que a movimentação de cargas é uma operação de responsabilidade que envolve a integridade física dos seus colaboradores.

Assim colocamos a sua disposição os seguintes serviços:

INSPEÇÃO

Visual

Dimensional

Ensaios END

ENSAIOS

Destrutivos e Não Destrutivos

Tração P.M L.P

Ultrassom Eletromagnético

Service

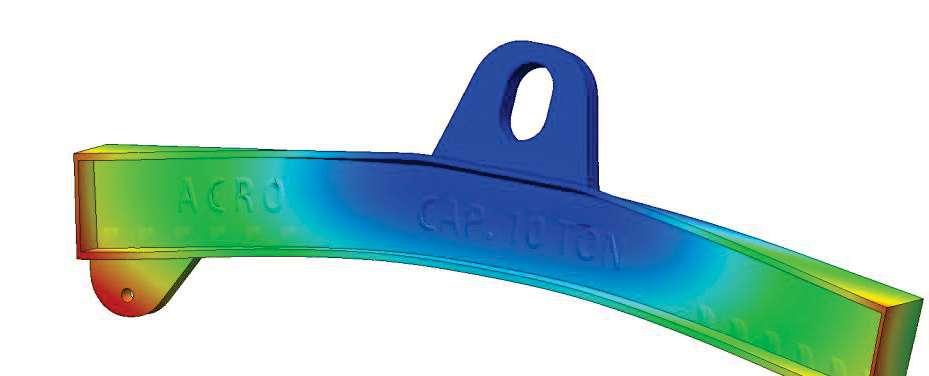

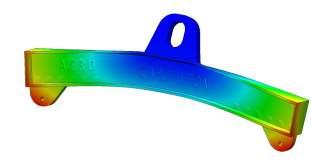

ENGENHARIA

TREINAMENTO

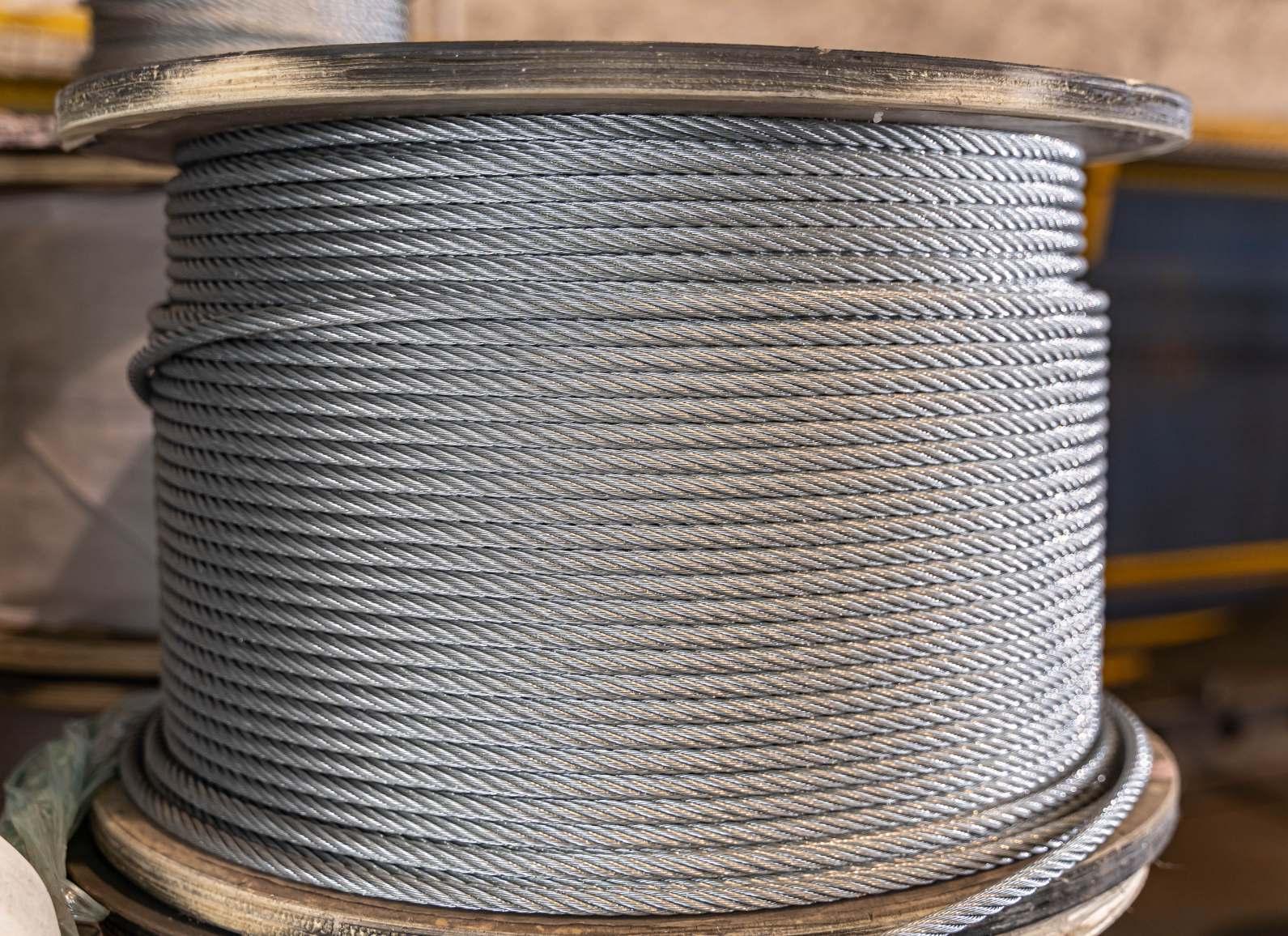

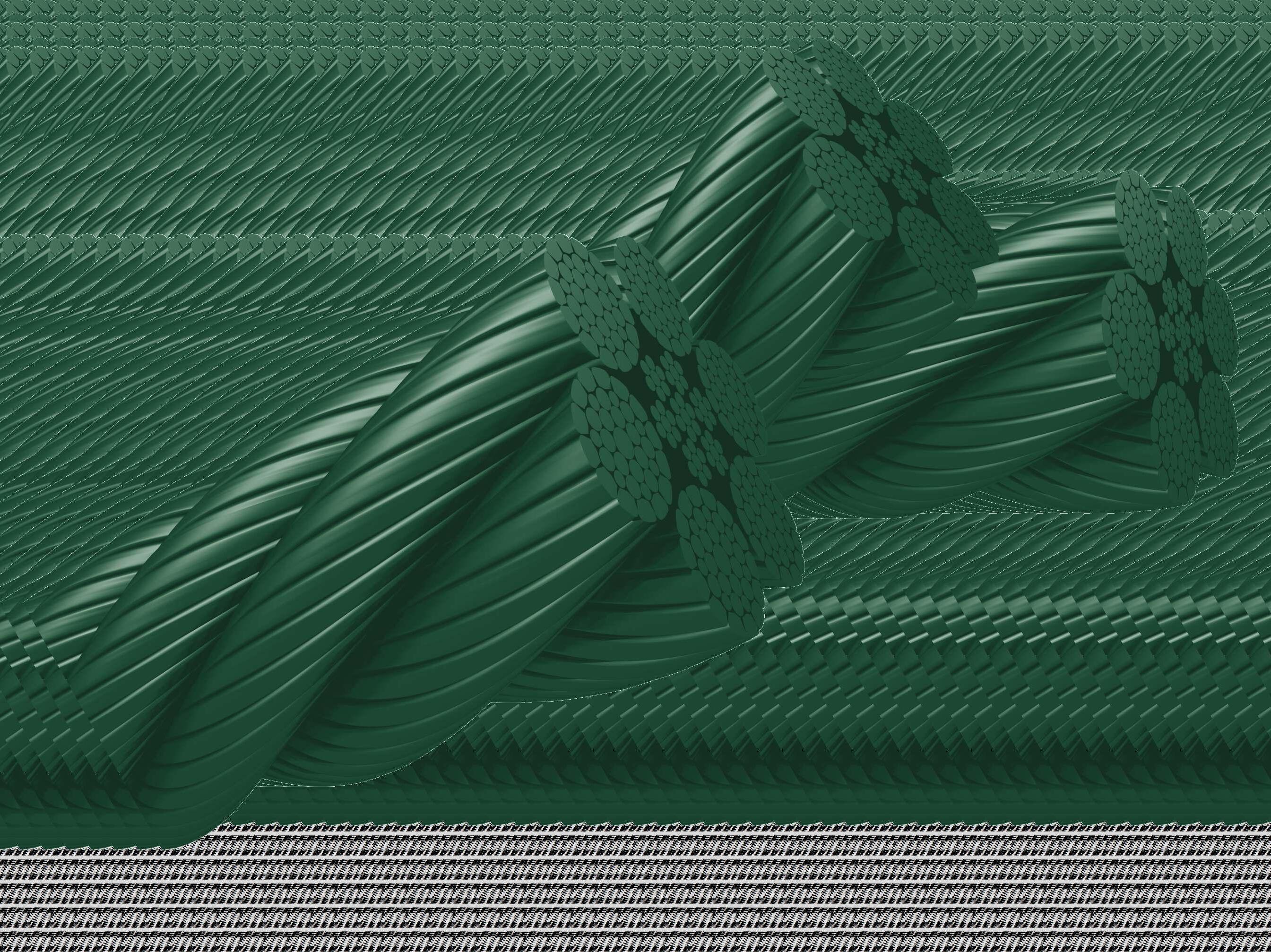

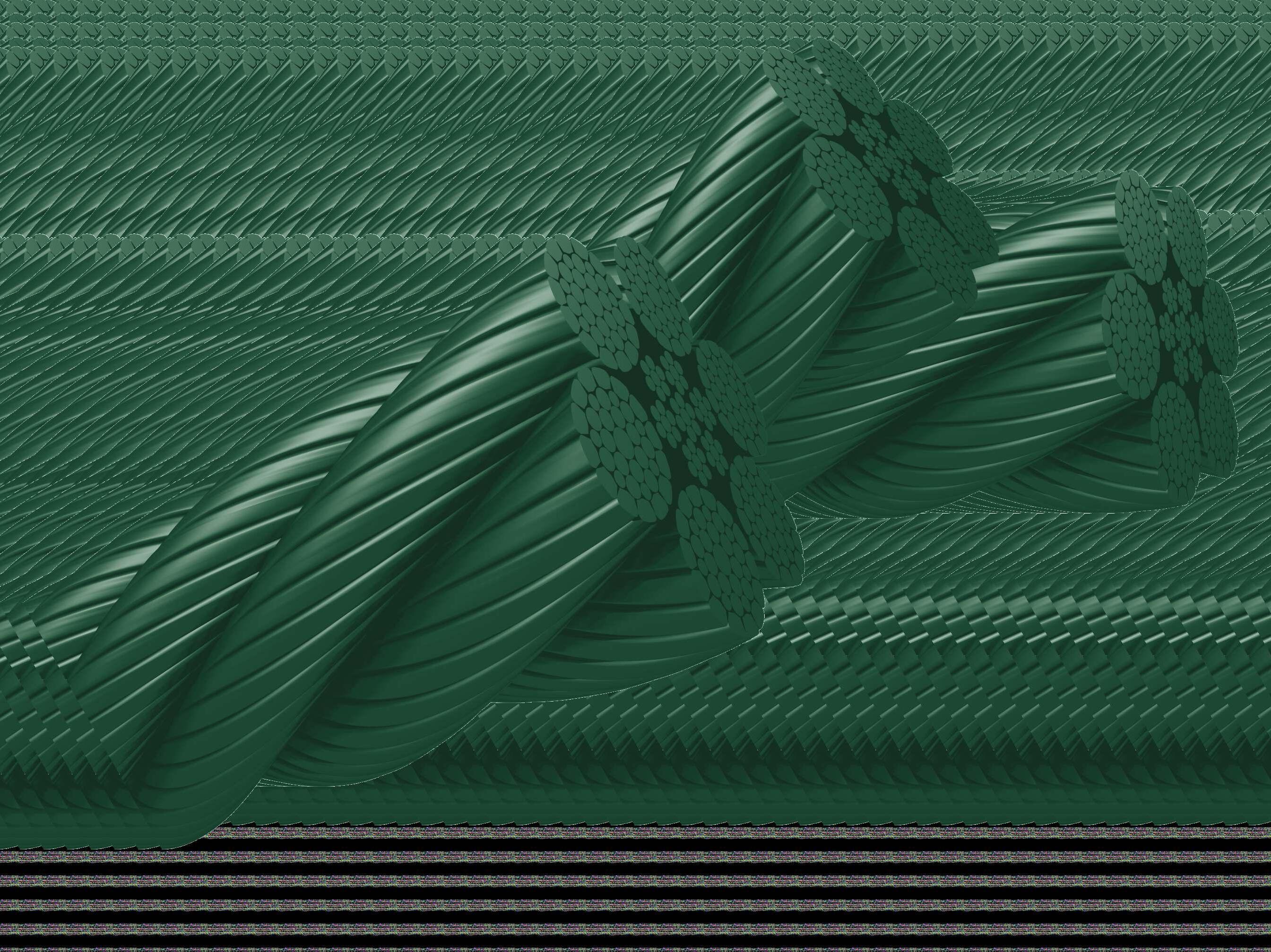

Cabo de Aço

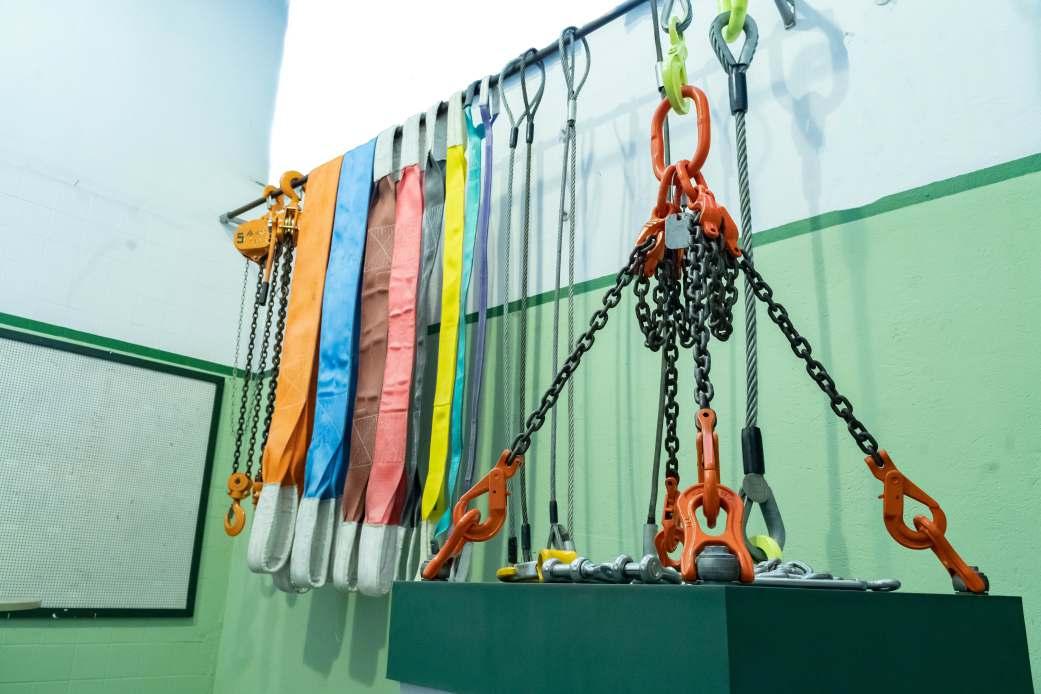

Linga de Cabo de Aço

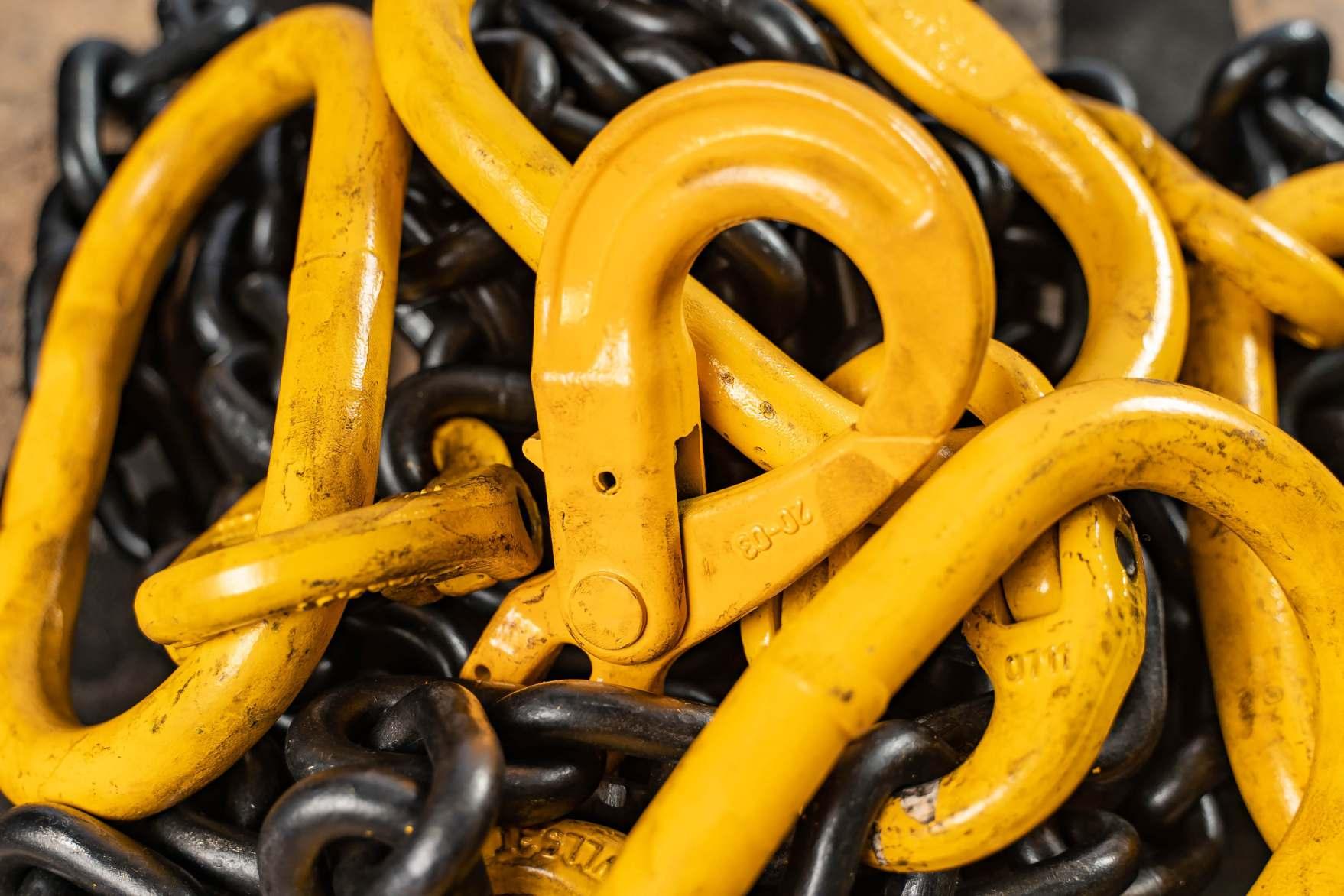

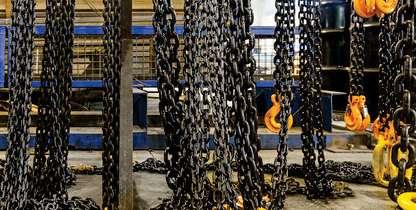

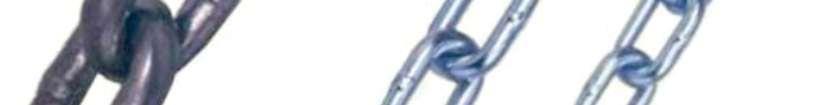

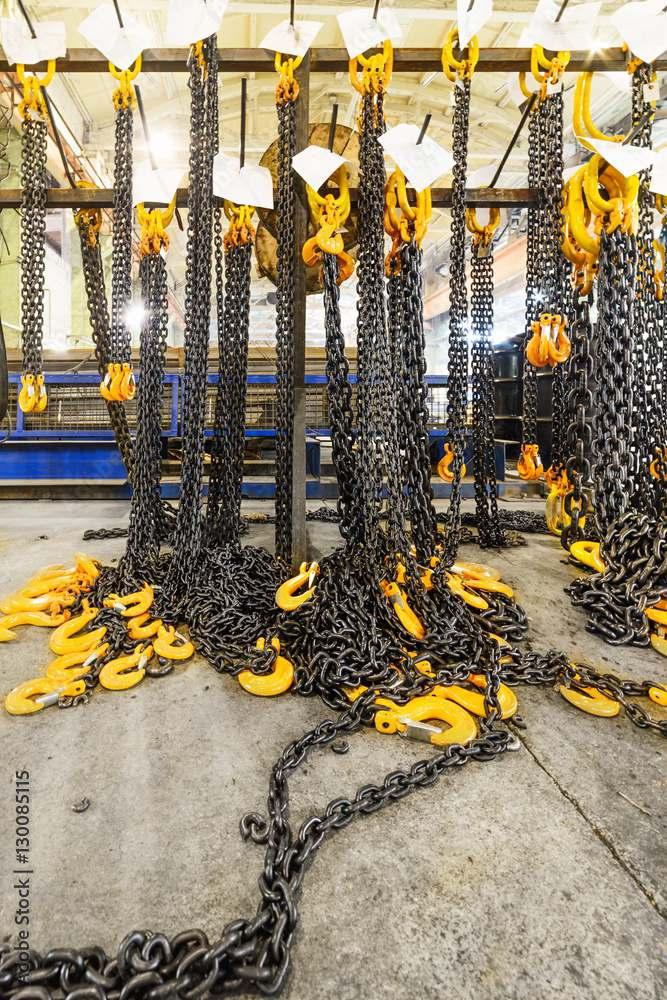

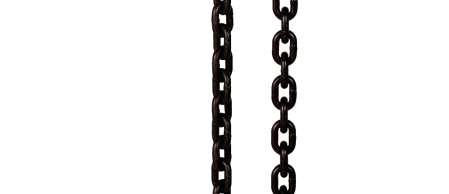

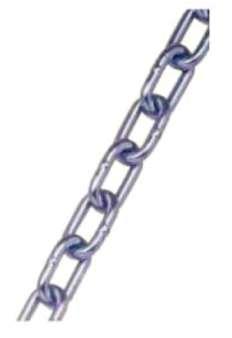

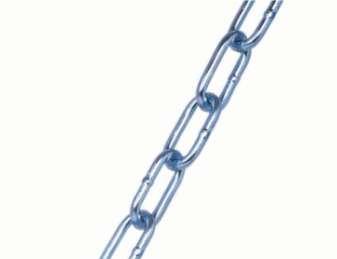

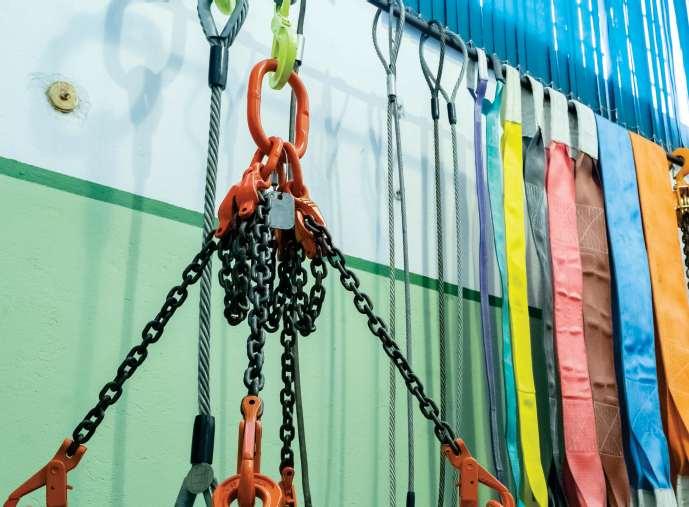

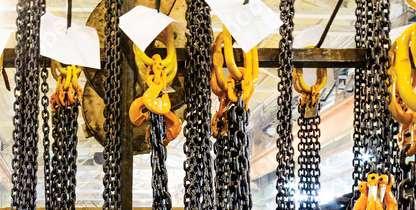

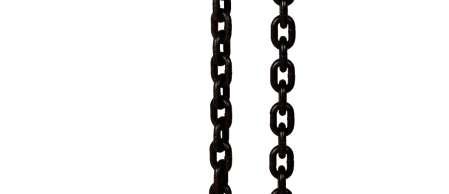

Linga de Corrente

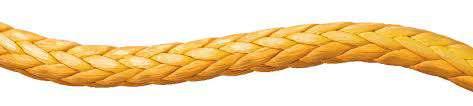

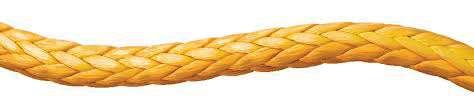

Cabo Sintético HMPE

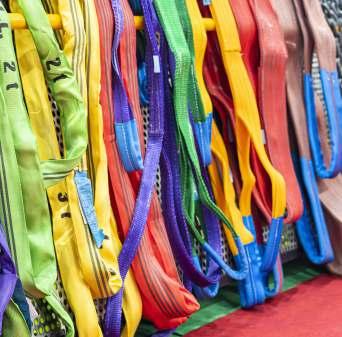

Cintas de Poliester

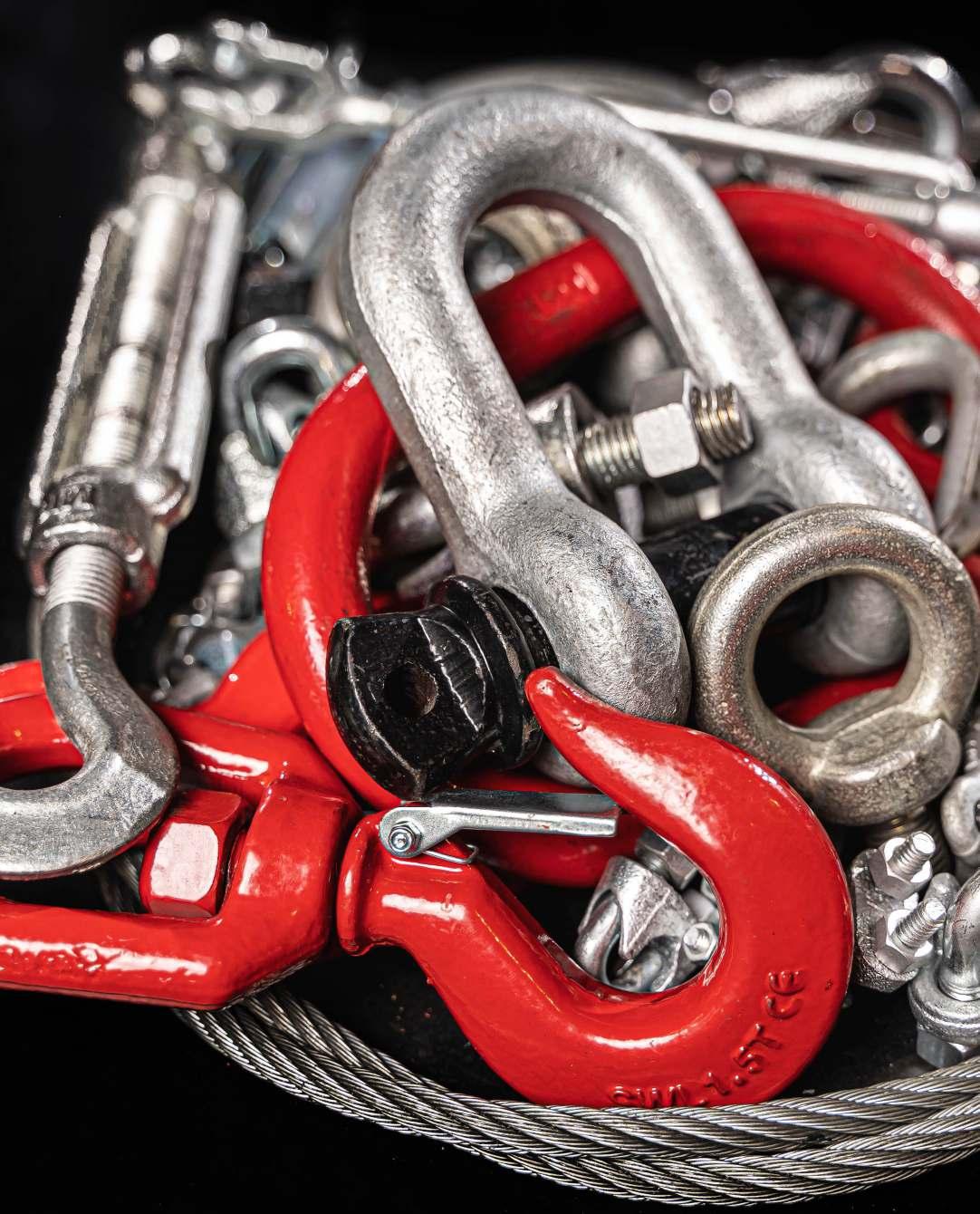

Acessórios

Projetos

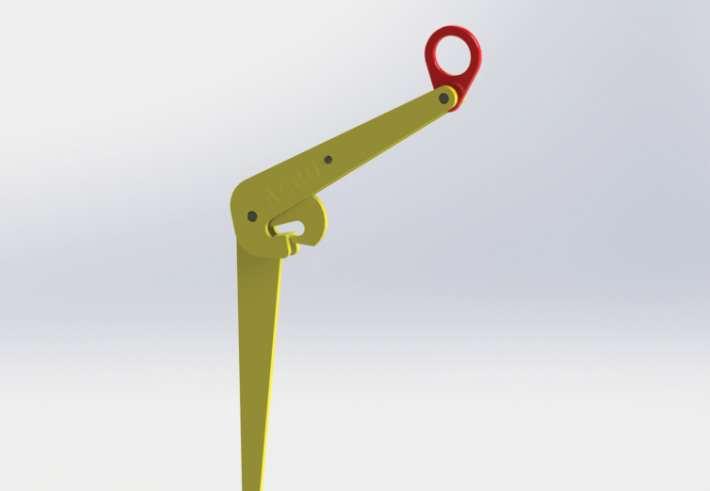

Dispositivos Especiais

Assistência Técnica

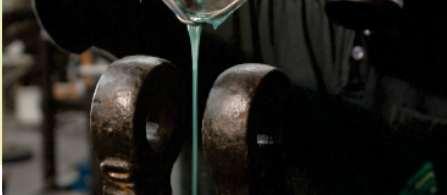

Soquetagens e Emendas

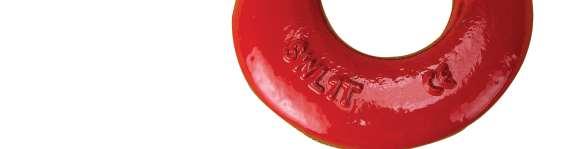

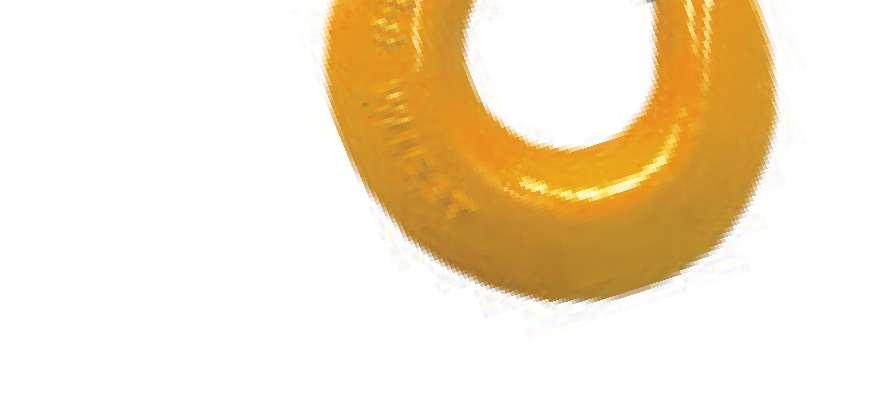

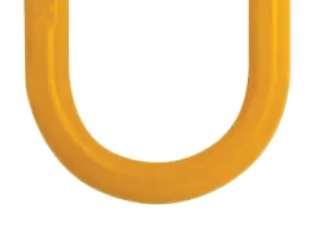

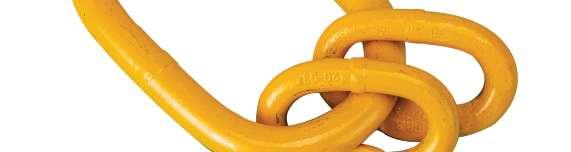

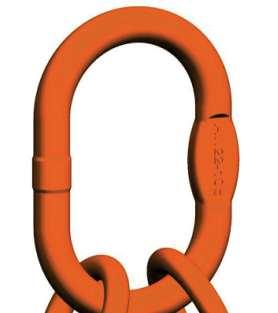

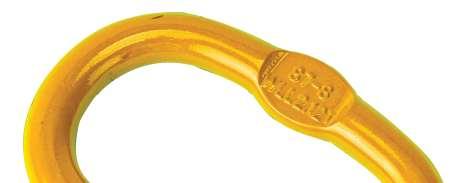

ANEL DE LINGA

PARA EMPILHADEIRA

PROLONGADOR

PARA EMPILHADEIRA

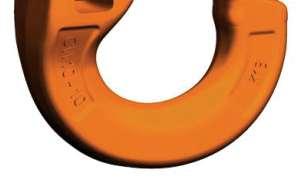

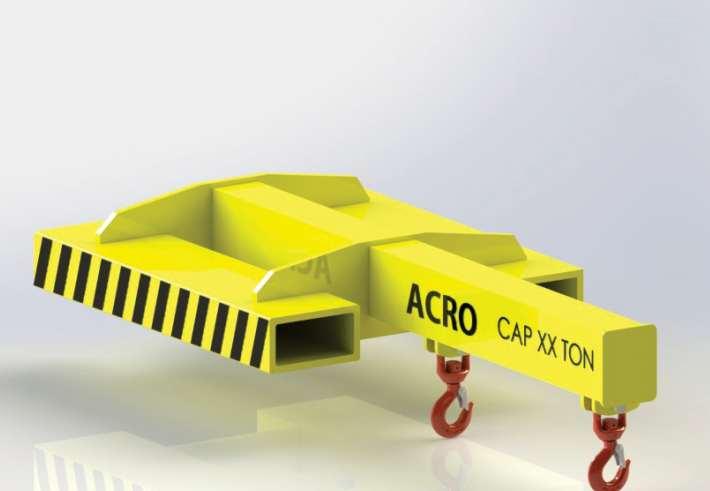

GANCHO

PARA EMPILHADEIRA

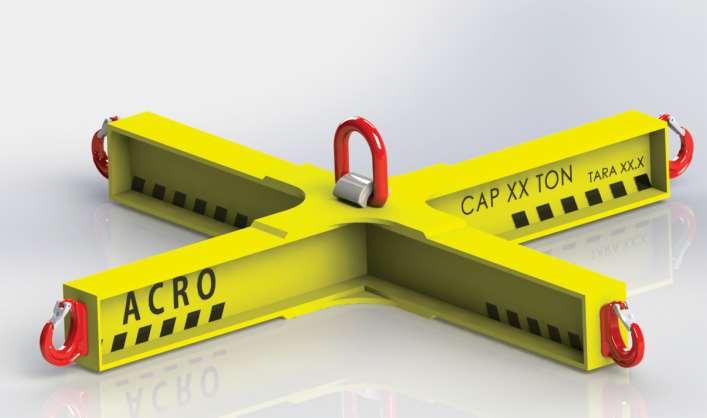

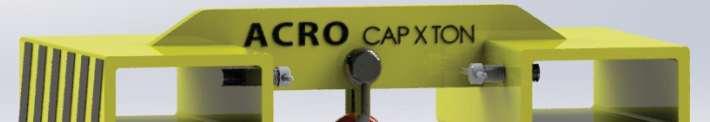

BALANCIM AJUSTÁVEL

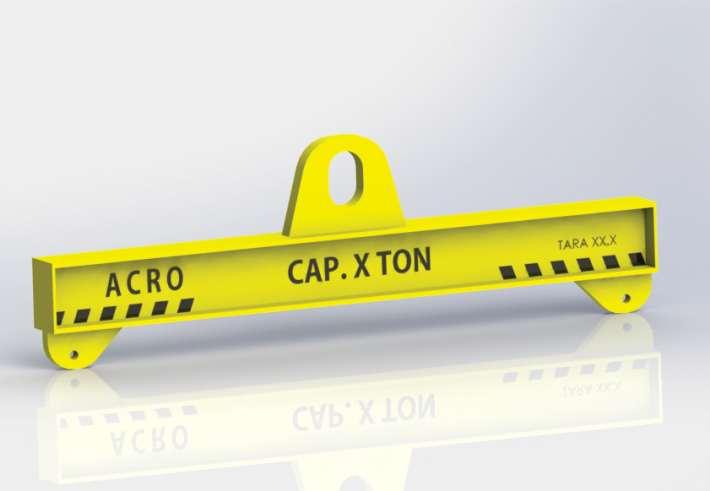

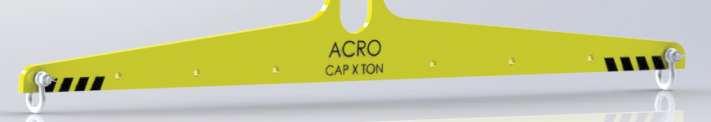

BALANCIM FIXO

BARRA BIG BAG

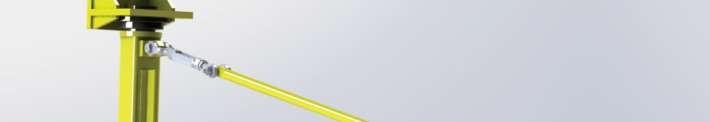

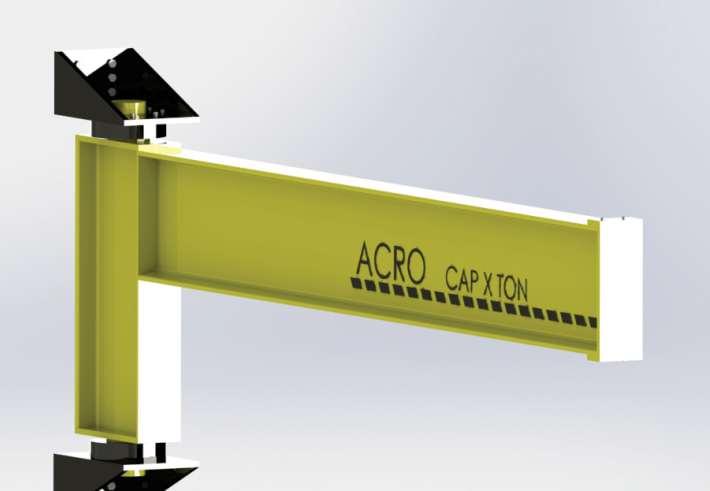

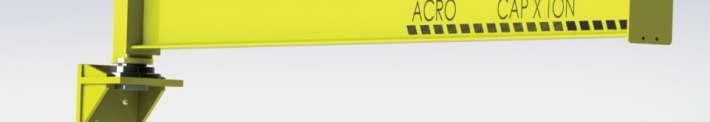

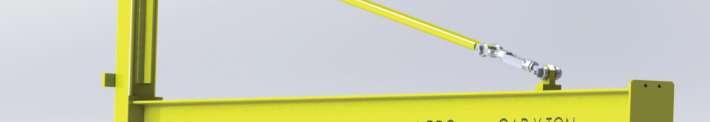

BRAÇO DE COLUNA

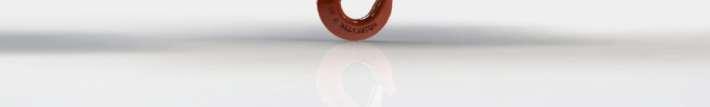

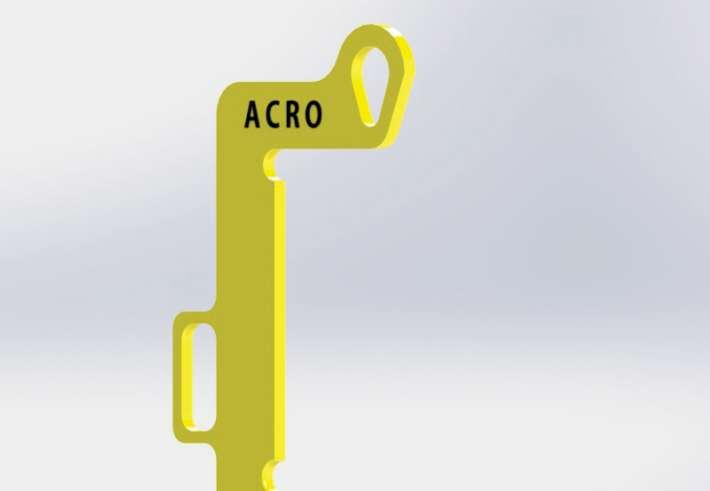

GANCHO C

CABO DE AÇO CLASSE 6X7 - ALMA DE AÇO...............................................................................07

CABO DE AÇO CLASSE 6X7 - ALMA DE FIBRA............................................................................07

CABO DE AÇO REVESTIDO CONSTRUÇÃO 6X7/6X19/6X23........................................................07

CABO DE AÇO INOX CLASSE 6X7 - ALMA DE AÇO......................................................................07

CABO DE AÇO CLASSE 6X19 - ALMA DE AÇO.............................................................................08

CABO DE AÇO CLASSE 6X19 - ALMA DE FIBRA..........................................................................08

CABO DE AÇO INOX CLASSE 6X19 - ALMA DE AÇO....................................................................08

CABO DE AÇO CLASSE 6X36 - ALMA DE FIBRA..........................................................................09

CABO DE AÇO CLASSE 6X36 - ALMA DE AÇO.............................................................................09

CABO DE AÇO CLASSE 8X19 - ALMA DE FIBRA..........................................................................09

TIRANTES P/ CABO DE AÇO DE ELEVADOR................................................................................09

CABO DE AÇO 6X36 COMPACTADO............................................................................................10

CABO DE AÇO COMPACTADO DE ALTA PERFORMANCE - 8 PERNAS ........................................11

CABO DE AÇO NÃO ROTATIVO COMPACTADO DE ALTA PERFORMANCE..................................12

CABO DE AÇO NÃO ROTATIVO CLASSE 18X7.............................................................................12

CORDOALHA DE 7 FIOS...............................................................................................................14

CORDOALHA DE 19 FIOS.............................................................................................................14

CORDOALHA DE 7 FIOS - ACABAMENTO GALVANIZADO A FOGO..............................................14

ALÇA PRÉ-FORMADA DE 4 FIOS ................................................................................................14

LAÇOS DE CABOS DE AÇO

A/A8/A10/A11..............................................................................................................................16

LAÇO TIPO A2..............................................................................................................................17

LAÇO TIPO A4..............................................................................................................................17

LAÇO / LINGA TIPO A5/A6...........................................................................................................18

LAÇO / LINGA TIPO A7/A9..........................................................................................................19

LAÇO TIPO A13/A14/A15.............................................................................................................20

LAÇO TIPO GROMMET ALEMÃO.................................................................................................20

LAÇO TIPO GROMMET................................................................................................................21

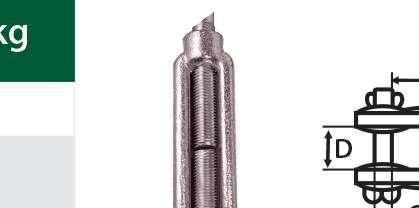

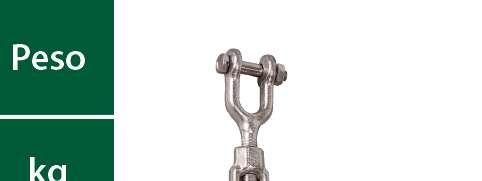

ESTICADOR FORJADO OLHAL X OLHAL .....................................................................................26

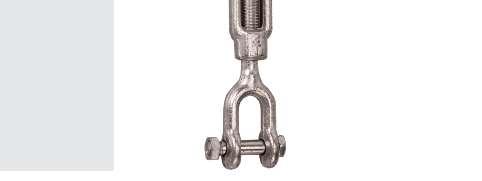

ESTICADOR FORJADO OLHAL X MANILHA.................................................................................26

ESTICADOR FORJADO MANILHA X MANILHA.............................................................................26

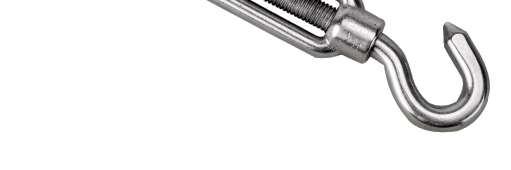

ESTICADOR FORJADO GANCHO X OLHAL..................................................................................26

ESTICADOR MALEÁVEL GANCHO X OLHAL................................................................................27

ESTICADOR FORJADO DE ALTA CAPACIDADE............................................................................27

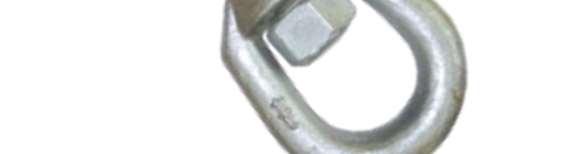

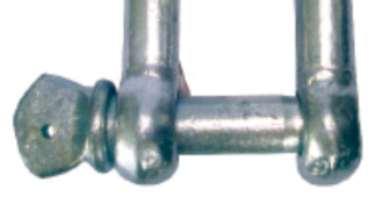

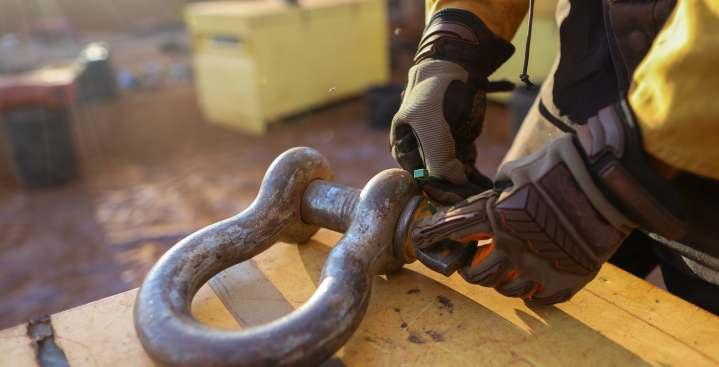

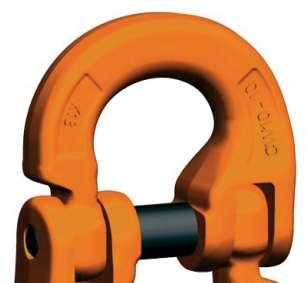

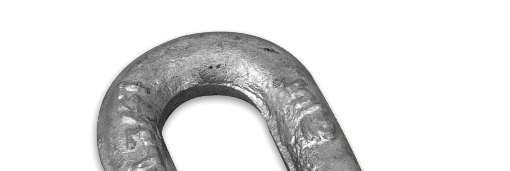

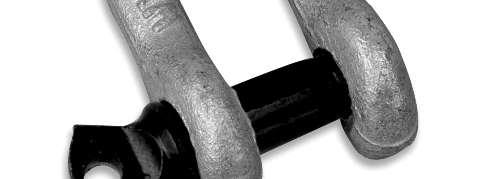

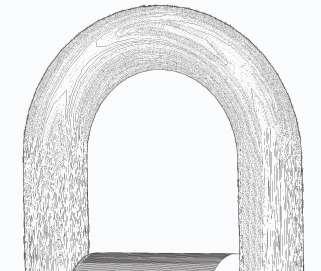

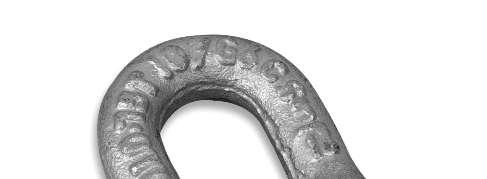

MANILHA

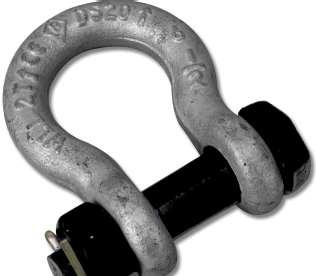

MANILHA CURVA G4163.............................................................................................................32

MANILHA CURVA - G4153...........................................................................................................32

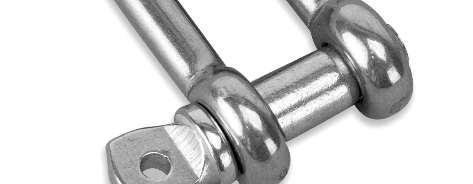

MANILHA RETA PADRÃO ‘D’.......................................................................................................33

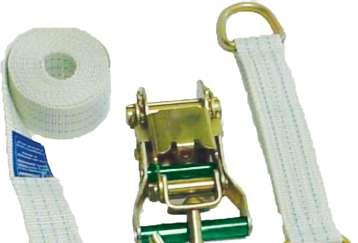

TENSIONADOR DE CORRENTE TIPO CATRACA ..........................................................................33

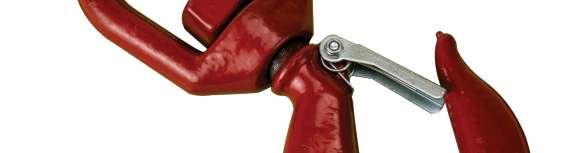

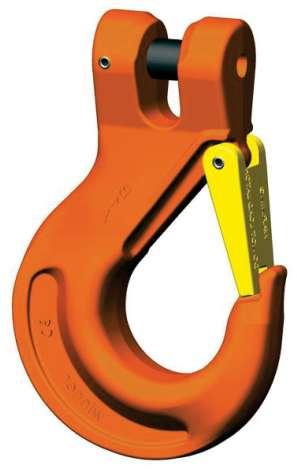

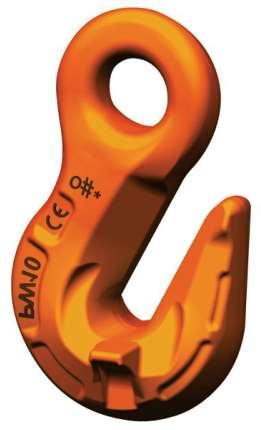

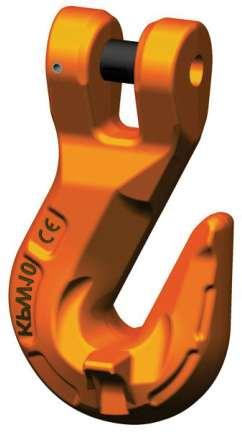

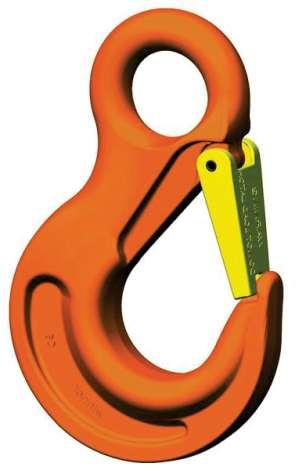

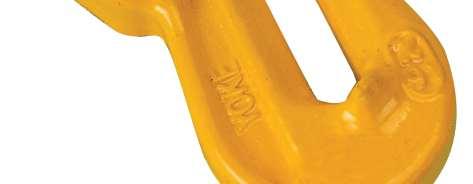

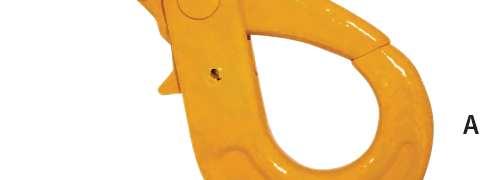

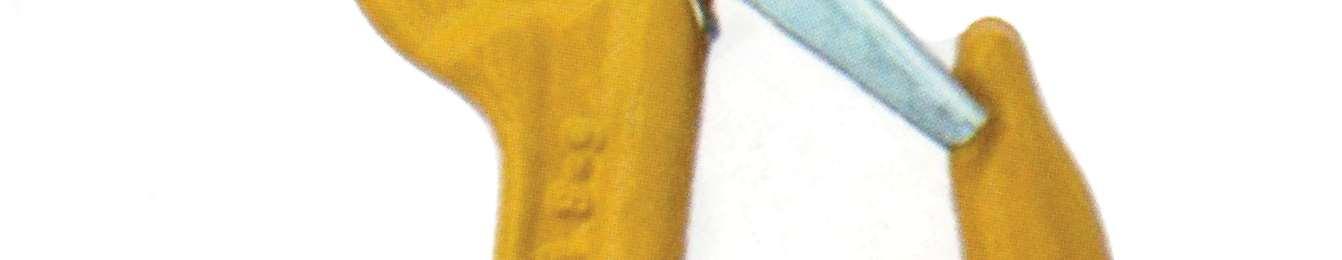

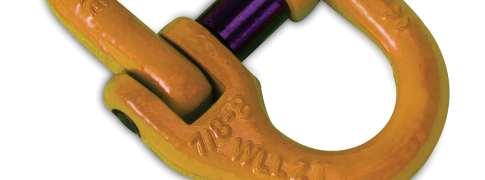

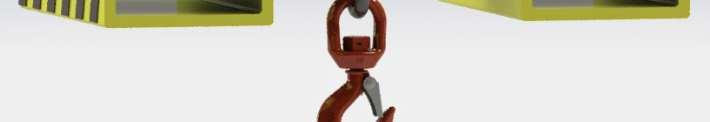

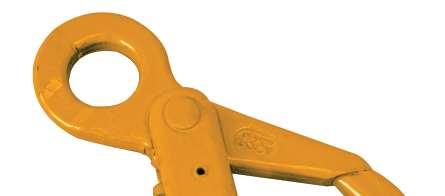

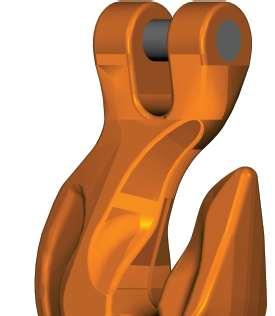

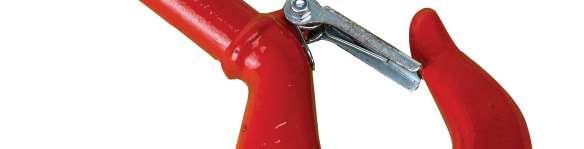

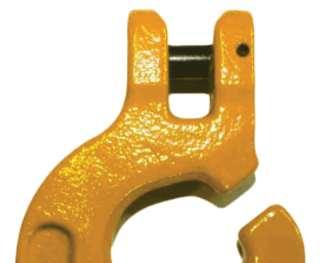

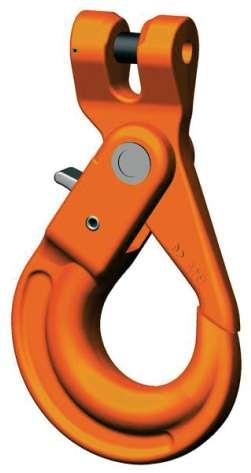

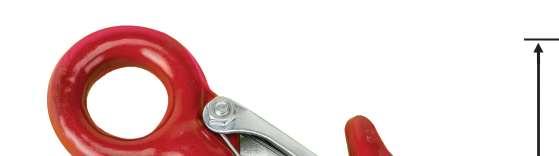

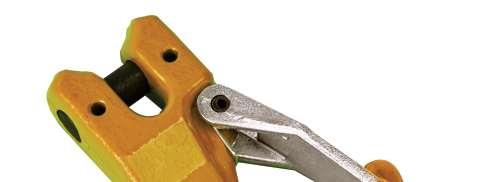

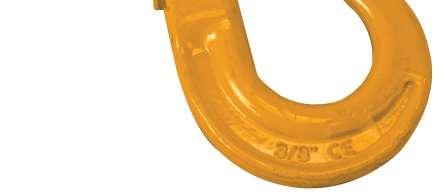

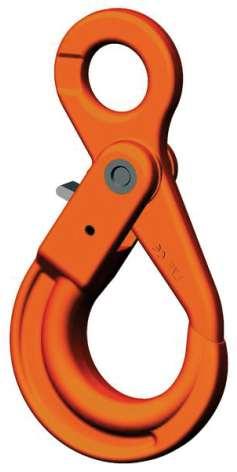

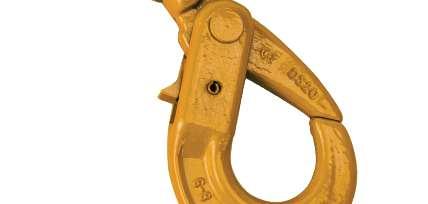

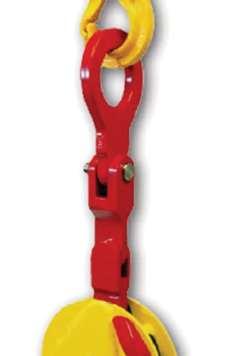

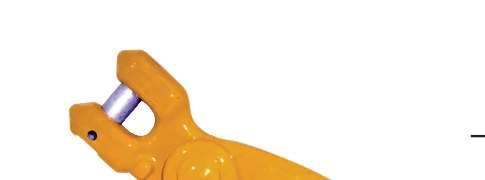

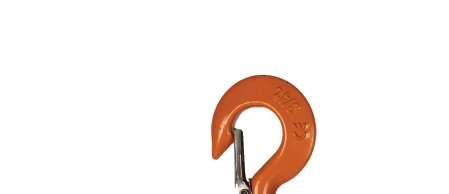

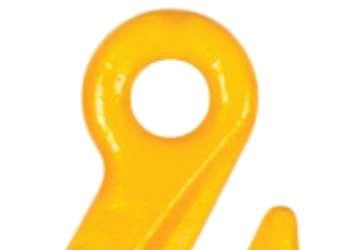

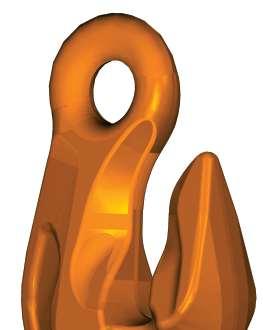

GANCHO

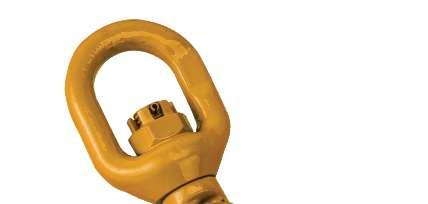

GANCHO GIRATÓRIO

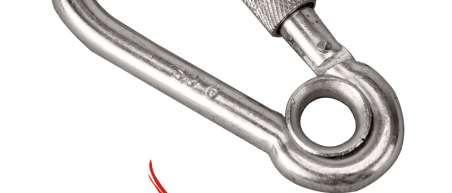

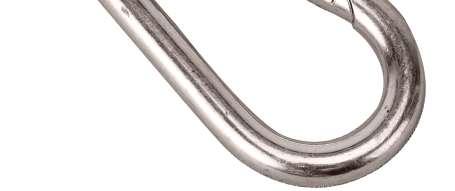

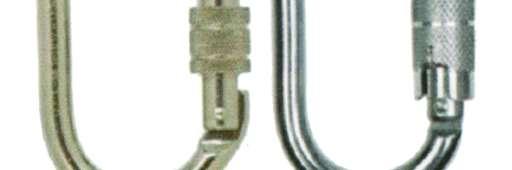

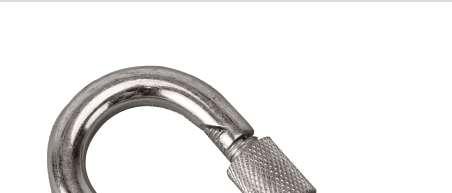

MOSQUETÃO TRAVA DUPLA ROSCADA......................................................................................35

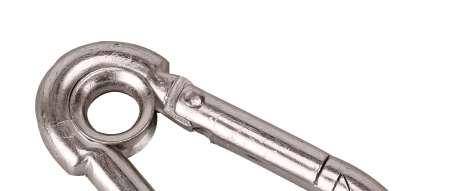

MOSQUETÃO TRAVA SIMPLES ..................................................................................................35

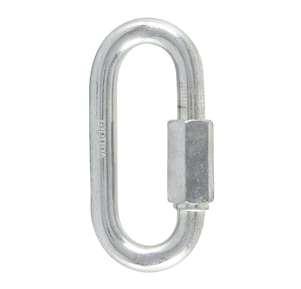

MOSQUETÃO TIPO ‘OVAL’ TRAVA ROSCADA..............................................................................35

MOSQUETÃO TIPO ‘O’ TRAVA ROSCADA....................................................................................36

ACROPRESS - PRENSA CABOS...................................................................................................36

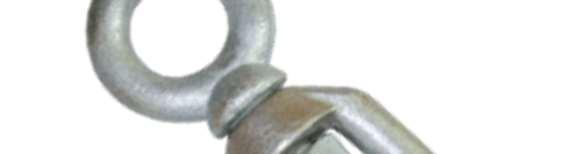

DESTORCEDOR OLHAL X OLHAL ...............................................................................................36

DESTORCEDOR OLHAL X MANILHA ...........................................................................................36

OLHAL DE SUSPENSÃO TIPO PARAFUSO ..................................................................................37

OLHAL DE SUSPENSÃO TIPO PORCA ........................................................................................38

SOQUETE ABERTO ......................................................................................................................39

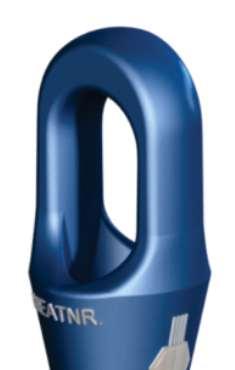

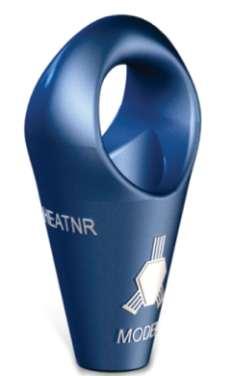

SOQUETE

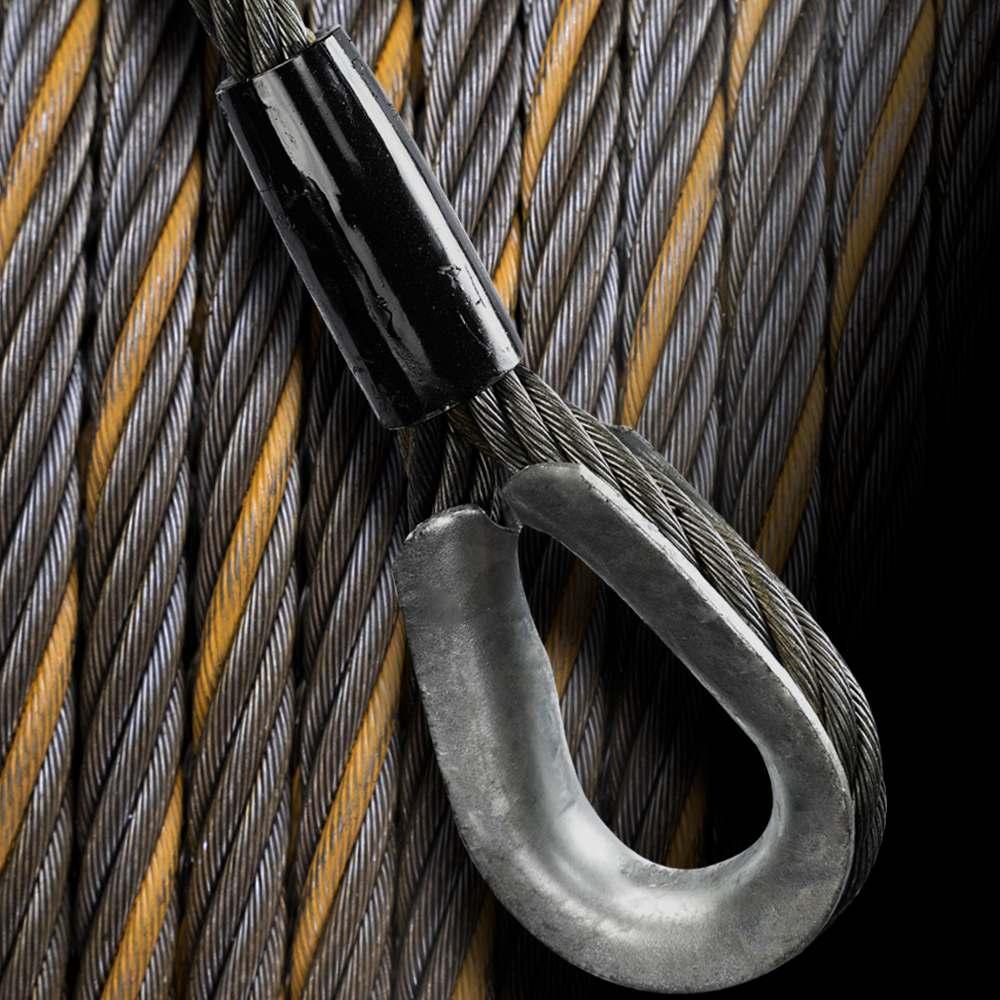

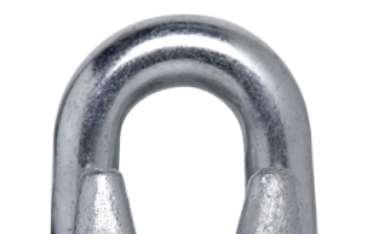

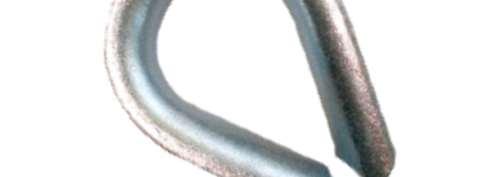

SAPATILHA

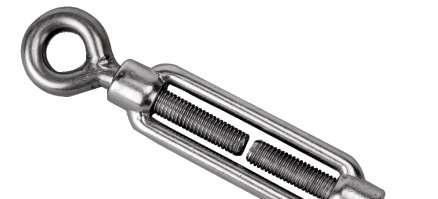

ESTICADOR

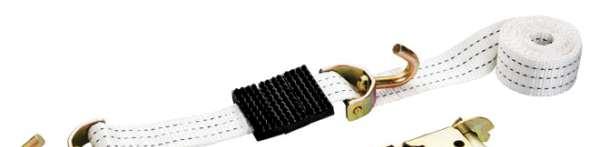

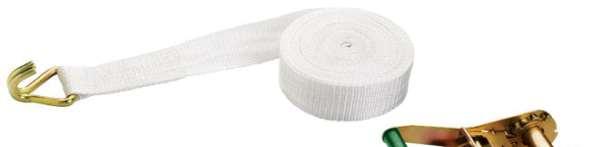

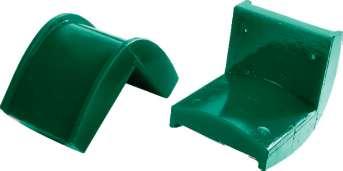

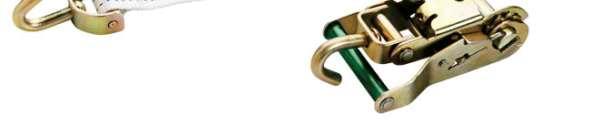

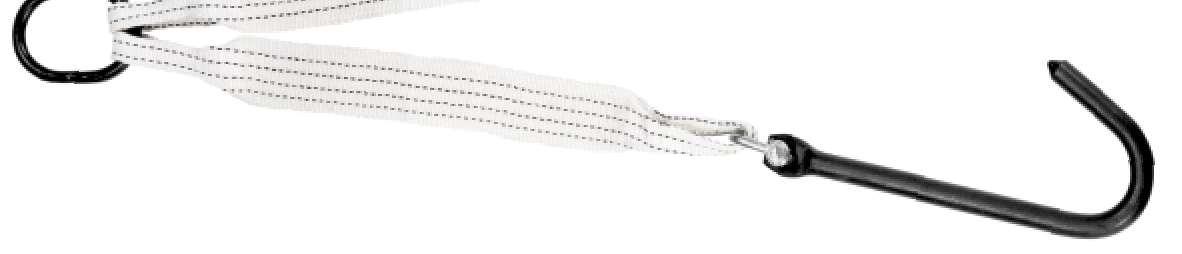

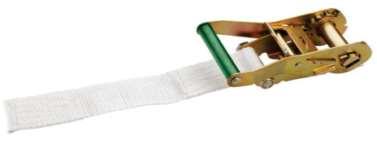

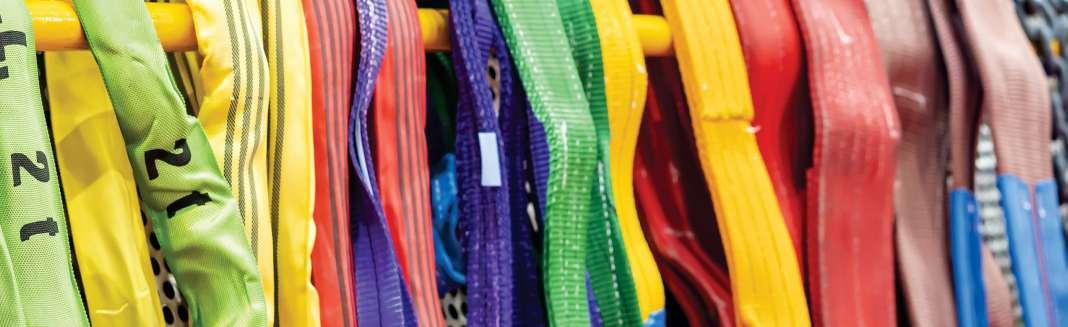

CINTA

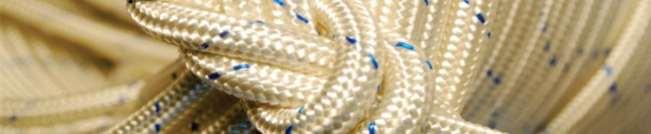

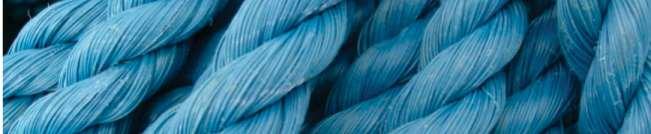

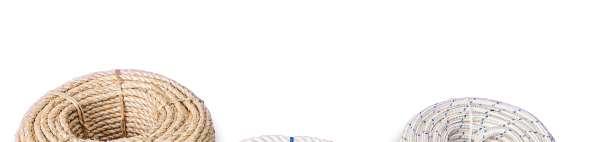

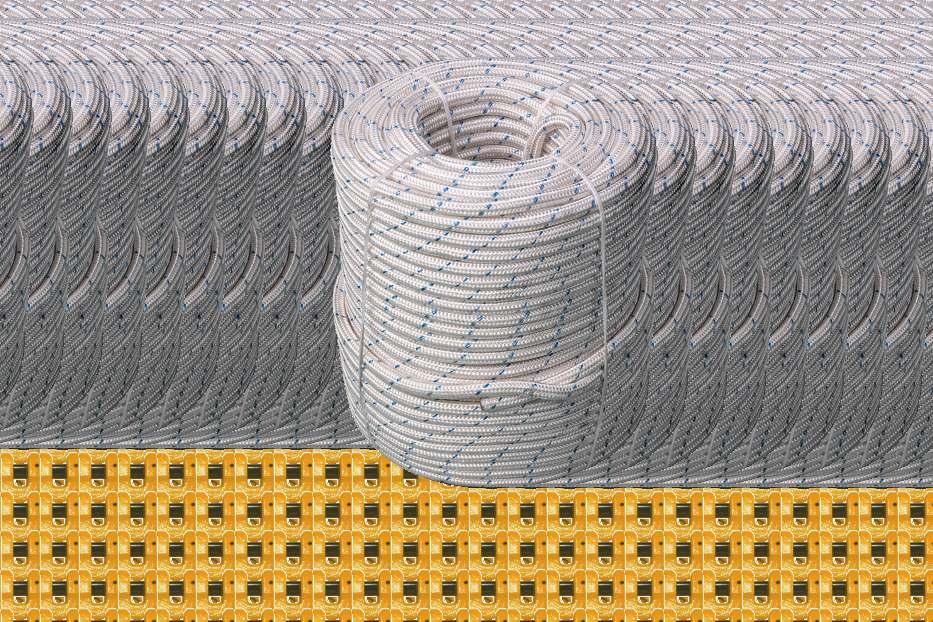

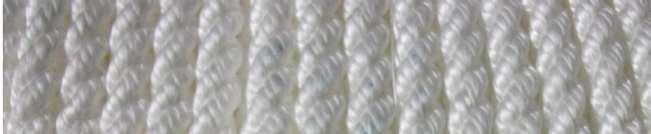

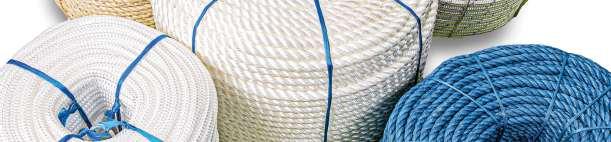

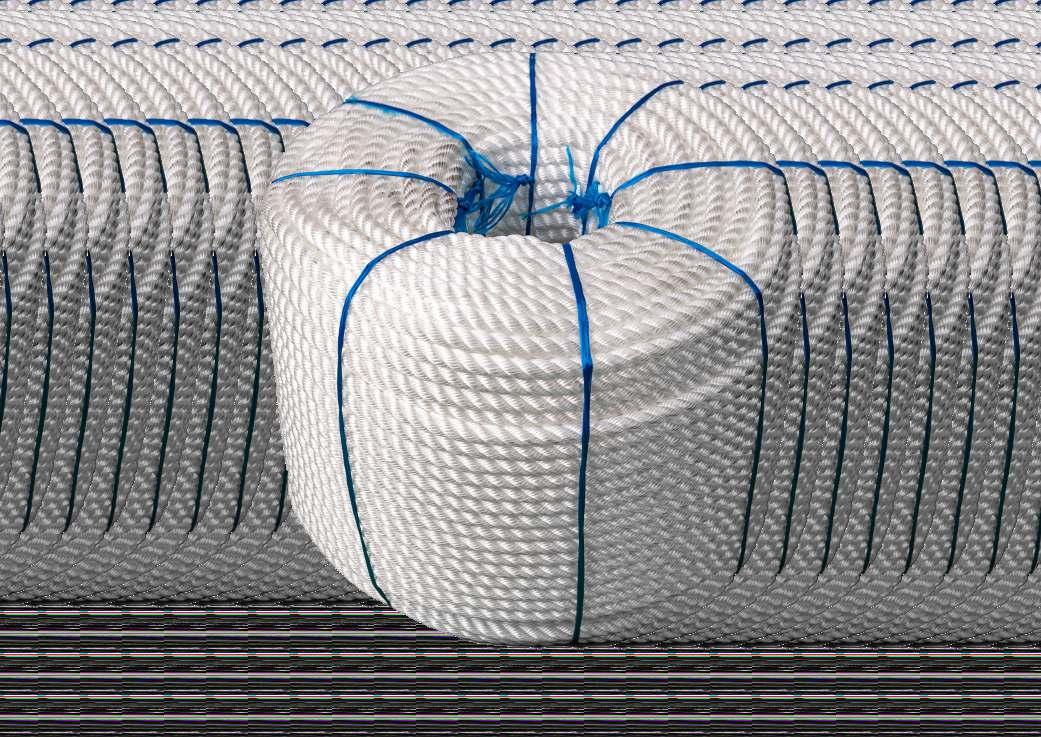

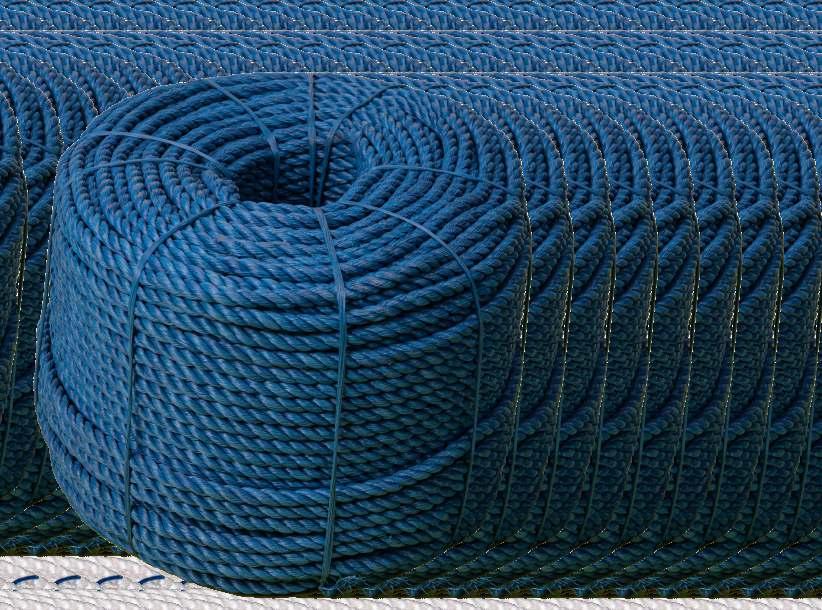

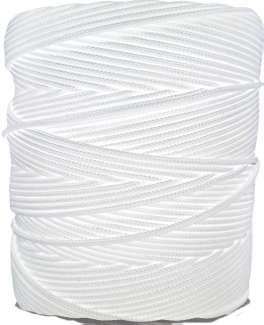

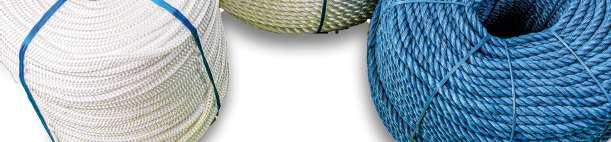

CORDA

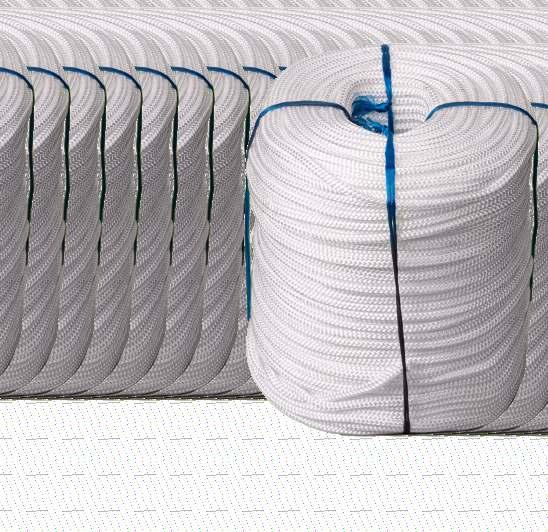

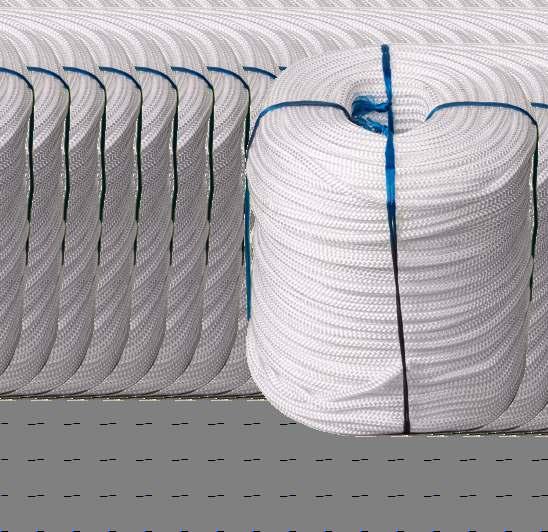

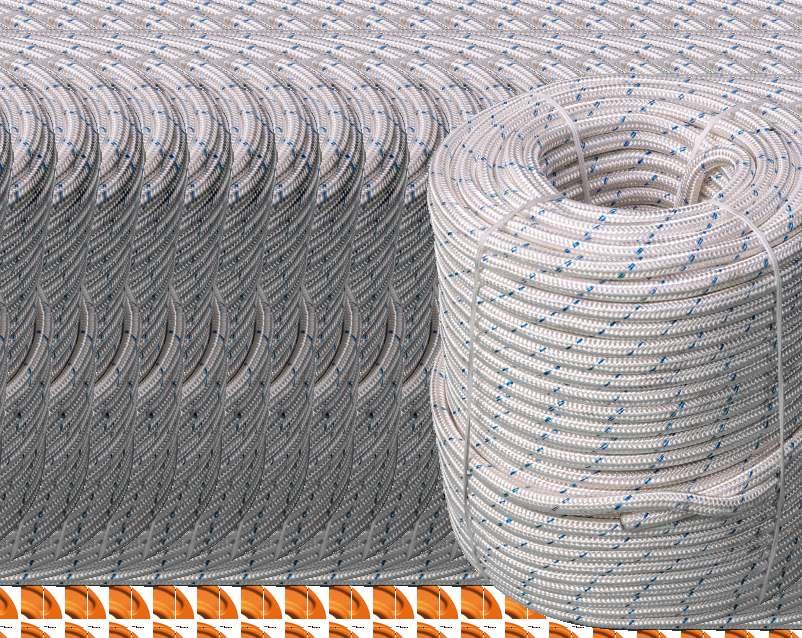

CORDA POLIPROPILENO (PP) TRANÇADA .....................................................................70

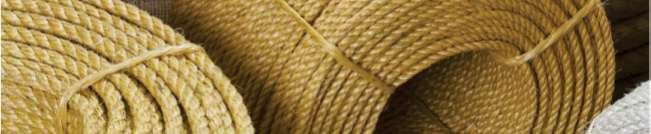

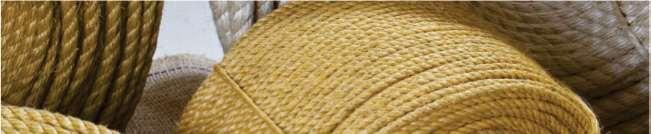

CORDA SISAL NATURAL TORCIDA .................................................................................71

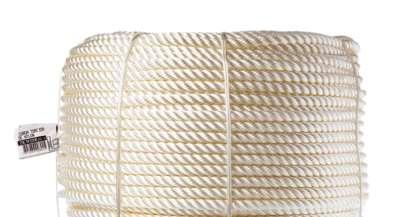

CORDA POLIAMIDA (PA) TORCIDA..................................................................................71

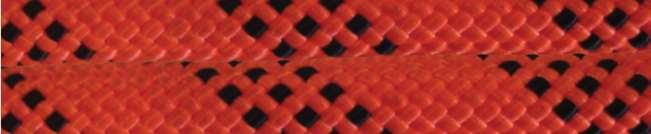

CORDA RAPEL (SEMI-ESTÁTICA)....................................................................................71

LAÇO SINTÉTICO HMPE DYNEEMA..................................................................................72

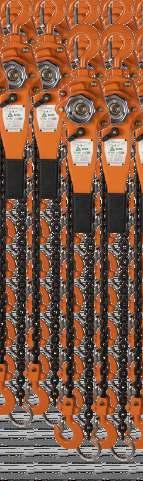

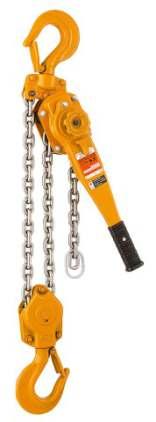

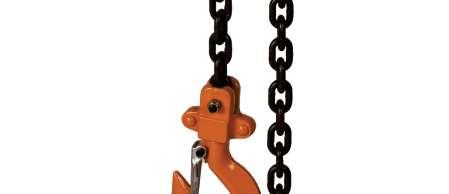

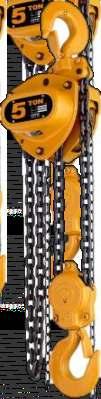

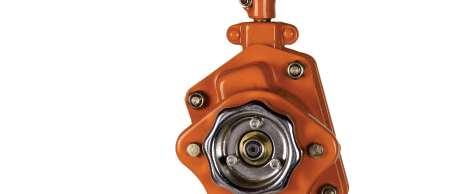

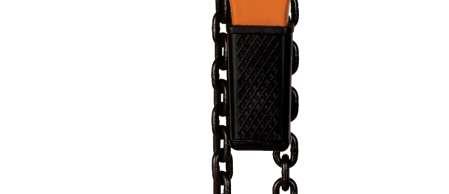

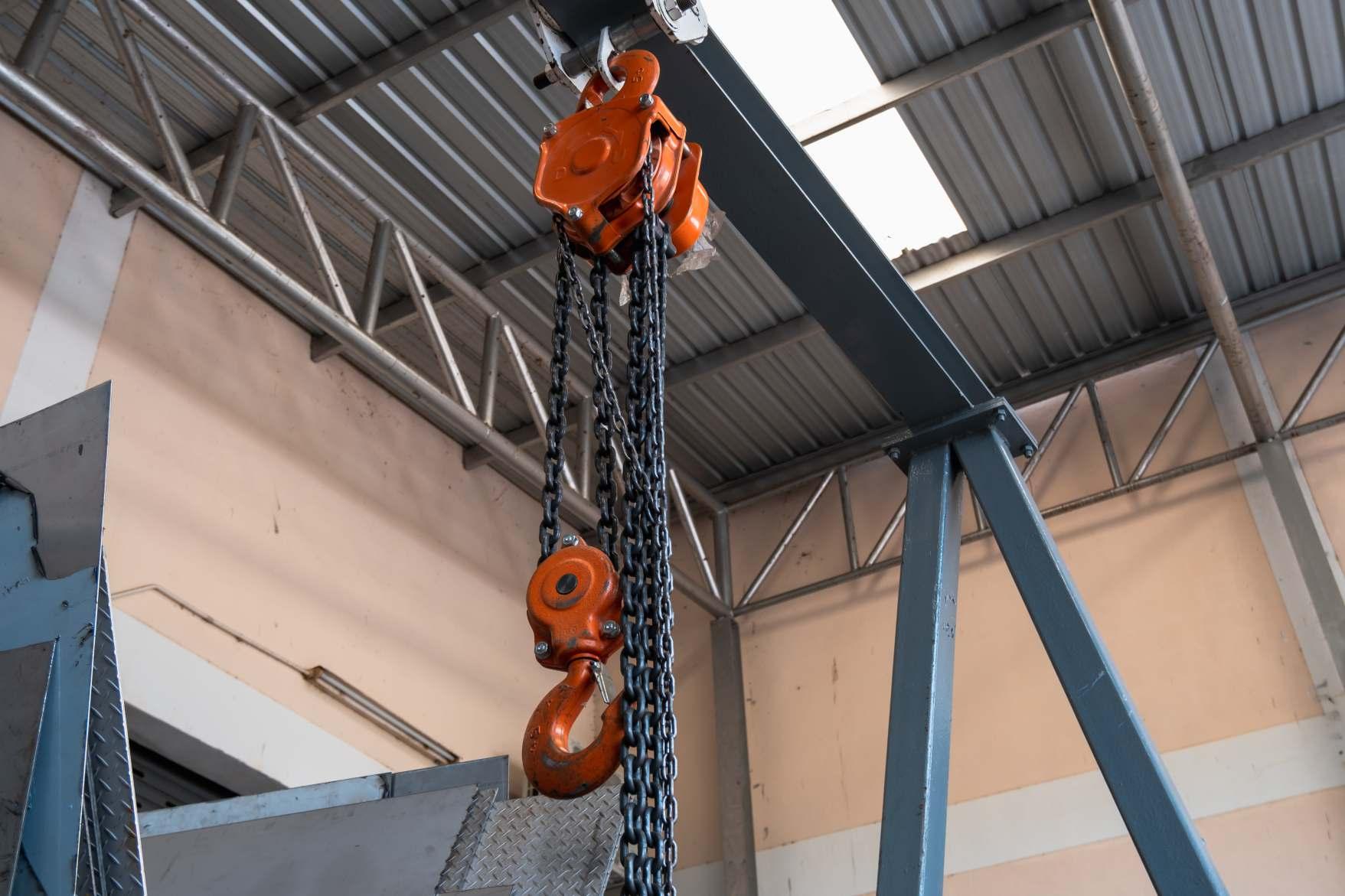

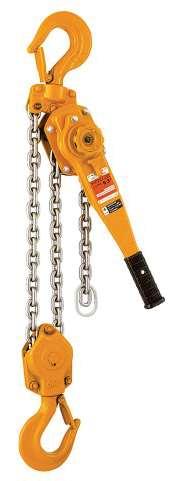

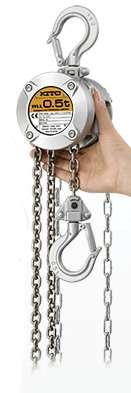

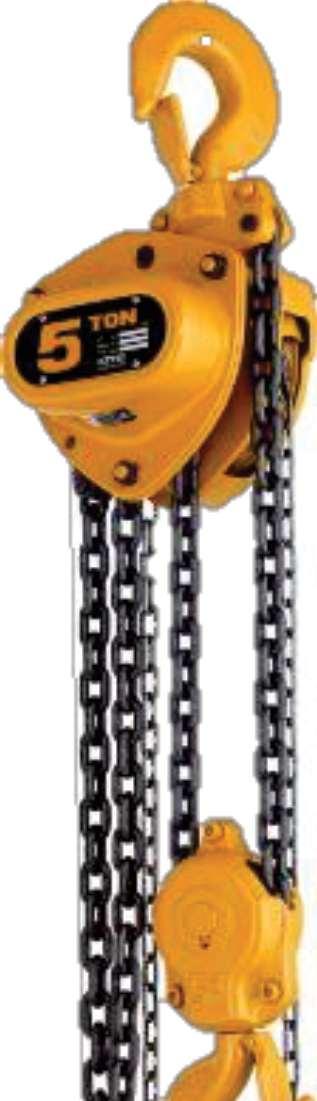

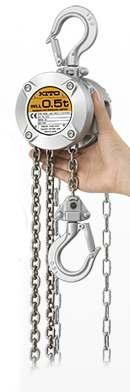

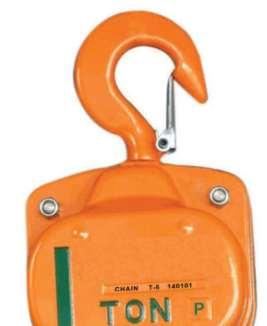

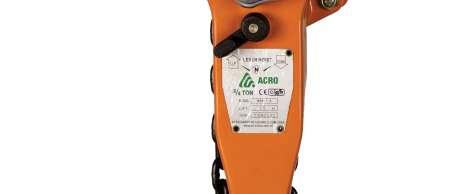

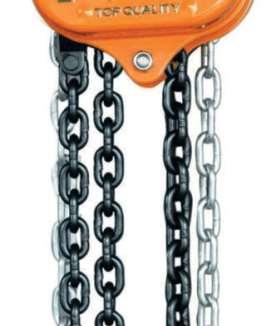

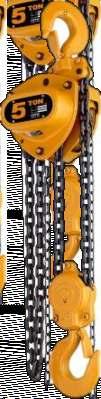

TALHA DE ALAVANCA .....................................................................................................74 TALHA DE CORRENTE .....................................................................................................74 TALHAS KITO...................................................................................................................75

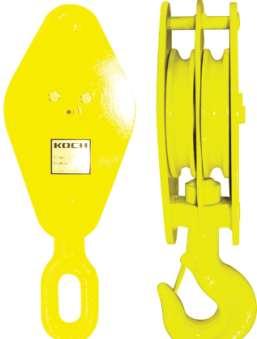

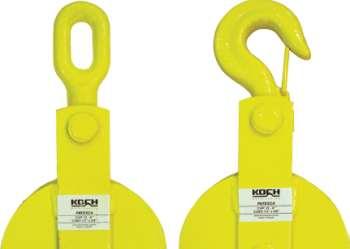

PATESCAS COM OLHAL OU GANCHO .............................................................................76

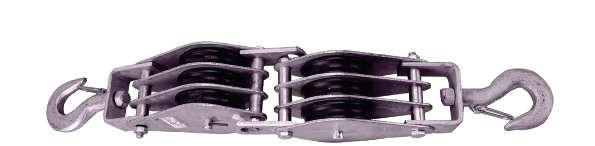

CADERNAL EXTRA PESADO.............................................................................................76 MOITÃO ...........................................................................................................................76

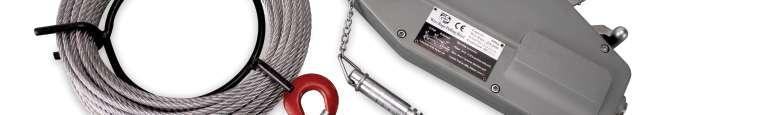

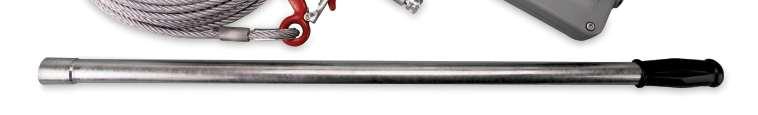

GUINCHO DE ALAVANCA..................................................................................................76 LEVANTADOR MAGNÉTICO .............................................................................................76

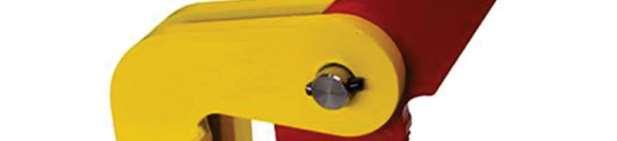

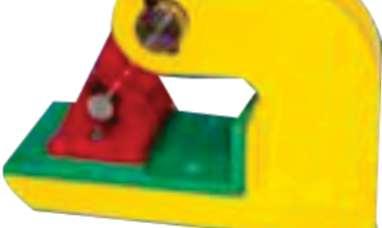

PEGA CHAPA HORIZONTAL - P/ CHAPAS FLEXÍVEIS.......................................................77

PEGA CHAPA HORIZONTAL ANTIDERRAPANTE..............................................................77

PEGA CHAPA HORIZONTAL P/ CHAPAS RÍGIDAS............................................................78

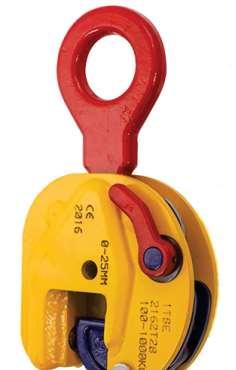

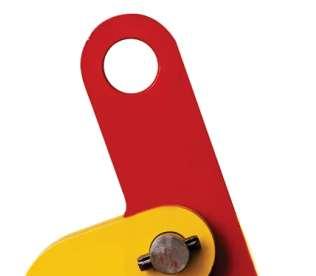

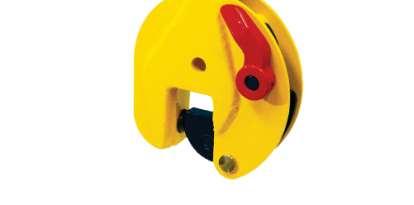

PEGA CHAPA VERTICAL SIMPLES ..................................................................................78

PEGA CHAPA VERTICAL OLHAL ARTICULADO................................................................79

PEGA CHAPA VERTICAL MÚLTIPLA ARTICULAÇÃO........................................................79

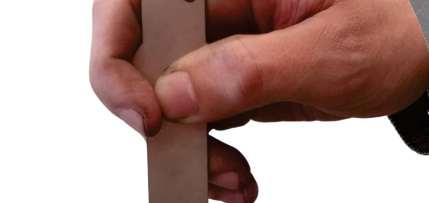

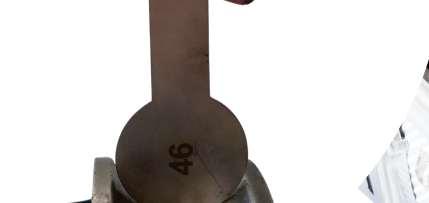

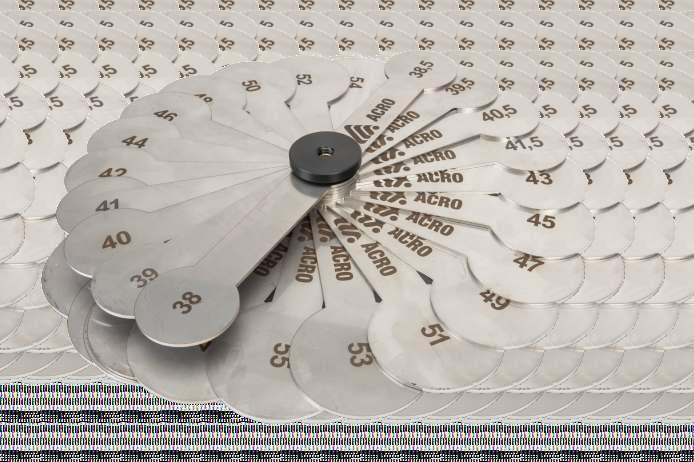

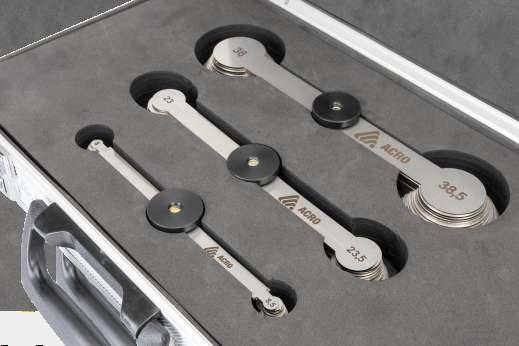

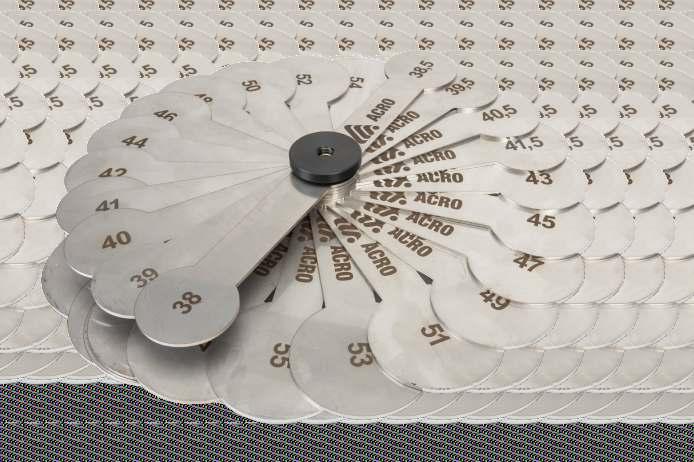

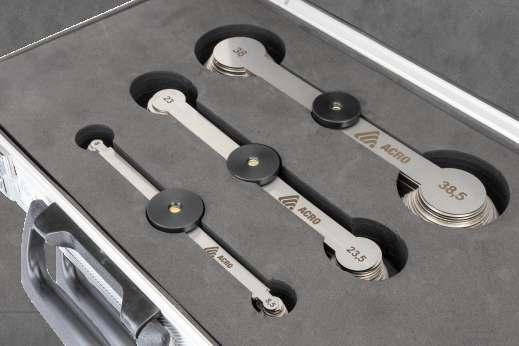

KIT DE CÁLIBRES PARA INSPEÇÃO DE POLIAS

Contém 45 lâminas - Faixa e medição de 8,0 mm a 65,0 mm.

Inspeções de cabos de aço, polias e tambores são fundamentais para garantir uma operação mais segura e produtiva de equipamentos para içamento e movimentação de cargas.

De modo geral, a manutenção regular e bem-feita assegura a longa duração de qualquer máquina ou equipamento.

Como se sabe, muitas das características estruturais dos cabos de aço, polias e tambores são alterados durante o tempo de trabalho, o que pode levar à ruptura, colocando em risco a vida dos operadores e gerando prejuízos ﬁnanceiros com a queda da produtividade

Mas as inspeções e manutenções adequadas reduzem signiﬁcativamente esses problemas, aﬁnal, são materiais de desgaste com uma vida útil limitada.

Para mais informações entre em contato com a nossa área comercial

Única ferramenta destinada para medição de canais de polias e tambores ranhurados.

Normas Referência Tolerância ISO4308, NBR10980

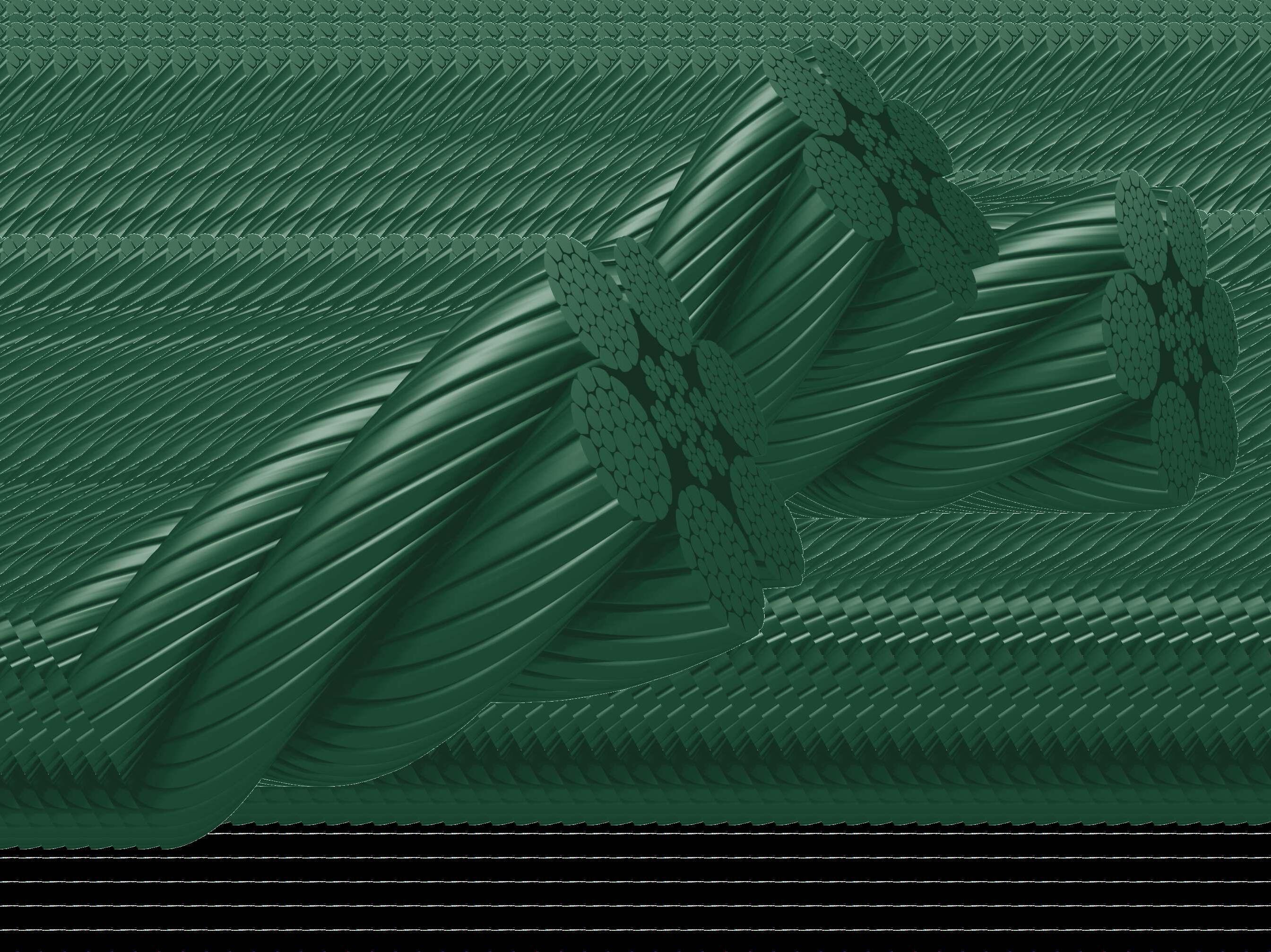

CABOS DE AÇO

GUINDASTE TELESCÓPICO

GUIA RÁPIDO DE CABOS POR TIPO DE EQUIPAMENTO

GUINDASTE TIPO GRUA

DESCARREGADORES DE CONTÊINER

GUINDASTE DE LANÇA SOB ESTEIRAS

GUINDASTE OFFSHORE

GUINDASTE DE CONVÉS

GUINDASTE DE LANÇA SOB RODAS

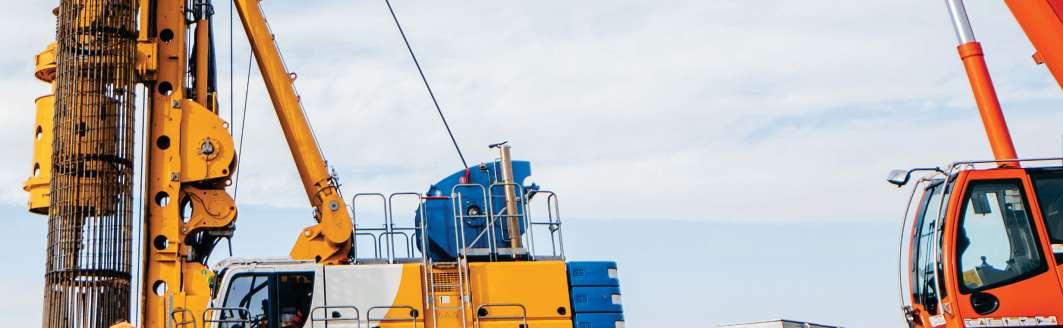

PERFURATRIZ ROTATIVA

GUINDASTE MÓVEL PORTUÁRIO

DESCARREGADOR DE NAVIOS

PONTE ROLANTE DE ACIARIA

PONTE ROLANTE

TRANSPORTADOR DE CONTÊNIER

As recomendações acima servem como guia rápido para especiﬁcação de cabos para a maioria desses equipamentos, no entanto, deve-se respeitar as especiﬁcações dos manuais de cada equipamento.

Veriﬁque a legenda colorida, sinalizada por um círculo nas tabelas técnicas

CABO DE AÇO CLASSE 6X7 - Alma de Aço

Acabamento: Galvanizado à fogo 6 x 7 + AA

Diâmetro

CABO DE AÇO CLASSE 6X7 - Alma de Fibra

Acabamento: Galvanizado à fogo

Diâmetro

mm Pol.

Massa Aprox. (kg/m)

6 x 7 1 + 6

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Carbono Acabamento: Galvanizado à fogo

Classe: 6x7: 6 pernas com até 7 arames por perna.

Aplicações: Excelente resistência á abrasão e pressão mas com baixa flexibilidade limitando as áreas de aplicação

Fator de encablamento = 0,86. Fator de construção = 0,395

Módulo de elasticidade = 10.500 a 11.500 kgf/mm²

Raio de curvatura: 72 vezes o diâmetro

CABO DE AÇO REVESTIDO CONSTRUÇÃO 6x7/6x19/6x25

Alma de Fibra e Alma de Aço

Revestimentos: PVC Cristal, PVC Colorido ou Nylon (Poliamida 12)

Alma Fibra:

Alma Aço:

Diâmetro

1/16" 1/16" 1/16" 3/32" 1/8" 1/8" 1/8" 5/32" 5/32" 3/16" 3/16" 1/4" 1/4" 5/16" 5/16" 3/8" 1/2" 3/8"

Norma: ABNT NBR ISO 2408 6 x 7 Inox 1 + 6

Diâmetro c/ Revestimento Construção do Cabo

1/2” 9/16” 5/8”

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Carbono. Acabamento: Galvanizado à fogo

Classe: 6x7: 6 pernas com até 7 arames por perna.

Aplicações: Excelente resistência á abrasão e pressão, mas com baixa flexibilidade

limitando as áreas de aplicação

Fator de encablamento = 0,86. Fator de construção = 0,395

Módulo de Elasticidade E = 9.000 a 10.000 kgf/mm²

Raio de curvatura: 72 vezes o diâmetro

Norma: ABNT NBR ISO 2408

CABO DE AÇO INOX CLASSE 6X7

Alma de Aço IPS - AISI 304/316/316L

Consulte-nos deparacabos AlmaaçoInox Fibra.

Diâmetro

Massa Aprox. (kg/m)

Carga de Ruptura Mín.

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Inoxidável. Acabamento: Polido

Classe: 6x7: 6 pernas com até 7 arames por perna.

Aplicações: Excelente resistência á abrasão e pressão mas com baixa flexibilidade limitando as áreas de aplicação

Fator de encablamento = 0,86. Fator de construção = 0,395

Módulo de Elasticidade = 10.500 a 11.500 kgf/mm²

Raio de curvatura: 72 vezes o diâmetro

mm Pol.

Carga de Ruptura Mín. (Tf)

Cabos de Aço

CABO DE AÇO CLASSE 6X19 - Alma de Aço

Acabamento: Polido ou Galvanizado à fogo

3,2 4,8 6,4 8,0 9,5 11,5 13,0 14,5 16,0 19,0 22,0 26,0 29,0 32,0 35,0 38,0 42,0 45,0 52,0 1/8” 3/16” 1/4” 5/16” 3/8” 7/16” ½” 9/16” 5/8” 3/4” 7/8” 1” 1.1/8” 1.1/4” 1.3/8" 1.1/2” 1.5/8” 1.3/4” 2”

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo Material: Aço Carbono. Acabamento: Galvanizado à fogo ou Polido

Classe: 6x19: 6 pernas com 15 a 26 arames por perna.

Aplicações: Excelente resistência á abrasão e pressão, muito utilizado em linhas de vida, lingas e alguns equipamentos Fator de encablamento = 0,825

Fator de construção = 6x19S = 0,416 / 6x25F = 0,418

Módulo de Elasticidade E = 10.000 a 11.000 kgf/mm²

Raio de curvatura: 6x19S = 51vezes o diâmetro / 6x25F = 39 vezes o diâmetro

Norma: ABNT NBR ISO 2408

CABO DE AÇO INOX CLASSE 6X19

Alma de Aço IPS - AISI 304/316/316L mm Pol.

Diâmetro Massa Aprox. (kg/m)

Carga de Ruptura Mín. (Tf)

CABO DE AÇO CLASSE 6X19 - Alma de Fibra

Acabamento: Polido ou Galvanizado à fogo

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Carbono. Acabamento: Galvanizado à fogo ou Polido

Classe 6x19: 6 pernas com 15 a 26 arames por perna.

Aplicações: Excelente resistência á abrasão. São mais flexíveis que estes em alma de aço. Utilizado em lingas, aplicações industriais e em alguns equipamentos Fator de encablamento = 0,825.

Fator de construção = 6x19S = 0,416 / 6x25F = 0,418

Módulo de Elasticidade E = 8.500 a 9.500 kgf/mm²

Raio de curvatura: 6x19S = 51 vezes o diâmetros / 6x25F = 39 vezes o diâmetro

Norma: ABNT NBR ISO 2408

Consulte-nos deparacabos AlmaaçoInox Fibra. 3,2 4,8 6,4 8,0 9,5 11,5 13,0 14,5 16,0 19,0 22,0 26,0 29,0 32,0 35,0 38,0 45,0 52,0 1/8” 3/16” 1/4” 5/16” 3/8” 7/16” 1/2” 9/16” 5/8” 3/4” 7/8” 1” 1.1/8” 1.1/4” 1.3/8” 1.1/2” 1.3/4” 2” 0,036 0,082 0,142 0,230 0,343 0,479 0,608 0,775 0,933 1,298 1,805 2,442 3,055 3,733 4,529 5,328 8,368 9,740 0,61 1,37 2,50 3,90 5,50 7,50 9,70 12,20 15,10 21,60 29,50 38,50 47,00 60,10 70,50 86,50 112,00 146,00-4,30 6,10 8,30 10,80 13,60 16,80 24,00 32,60 42,60 53,90 66,50 80,50 95,80 130,40 170,30 1,6 2,0 3,2 4,8 6,4 8,0 9,5 11,5 13,0 14,5 16,0 19,0 22,0 26,0 1/16” 5/64” 1/8” 3/16” 1/4” 5/16” 3/8” 7/16” 1/2” 9/16” 5/8” 3/4” 7/8” 1”

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Inoxidável Acabamento: Polido

Classe: 6x19: 6 pernas com 15 a 26 arames por perna.

Aplicações: Excelente resistência á abrasão e pressão,. Muito utilizado em linhas de vida, lingas e alguns equipamentos Fator de encablamento = 0,825. Fator de construção = 0,416 Módulo de Elasticidade E = 10.000 a 11.000 kgf/mm² Raio de curvatura: 51 vezes o diâmetro

Diâmetro

CABO DE AÇO CLASSE 6X36 - Alma de Fibra

Acabamento: Polido ou Galvanizado à fogo

Diâmetro Massa Aprox. (kg/m)

mm Pol

6 x 36

Warrington-Seale

1 + 7 + (7+7) + 14

6 x 41

Warrington-Seale

1 + 8 + (8+8) + 16

Carga de Ruptura Mín. (Tf)

CABO DE AÇO CLASSE 6X36 - Alma de Aço

Acabamento: Polido ou Galvanizado à fogo

6 x 47

Warrington-Seale

1 + 6/8 + (8+8) + 16

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Carbono. Acabamento: Galvanizado à fogo ou Polido

Classe 6x36: 6 pernas com 27 a 49 arames por perna.

Composição da perna: Warrington Seale

Aplicações: Excelente resistência á abrasão, flexão Ideal para pontes rolantes e descarregadores Fator de encablamento = 0,80. Fator de construção = 0,410 Módulo de Elasticidade E = 7.500 a 8.500 kgf/mm² Raio de curvatura: 31vezes o diâmetro

Norma: ABNT NBR ISO 2408 6,4 8,0 9,5 11,5 13,0 14,5 16,0 19,0 22,0 26,0 29,0 32,0 35,0 38,0 45,0 52,0 1/4” 5/16” 3/8” 7/16” 1/2” 9/16” 5/8” 3/4” 7/8” 1” 1.1/8” 1.1/4” 1.3/8” 1.1/2” 1.3/4” 2”

CABO DE AÇO CLASSE 8X19 - Alma de Fibra

Especial para Elevadores de Passageiros - Tração

8 x 19 Seale 1 + 9 + 9

6 x 41

Warrington-Seale 1 + 8 + (8+8) + 16 6 x 36

Warrington-Seale 1 + 7 + (7+7) + 14 6 x 47

Warrington-Seale 1 +6/8 + (8+8) + 16

Massa Aprox.

18,70 26,80 36,10 47,00 59,00 72,60 87,20 103,30 122,00 141,00 183,70 232,50 274,00 333,10 389,00 487,00 585,00 665,00725,10

301,00 360,00 437,20 528,00 639,00750,10 -

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Carbono Acabamento: Galvanizado à fogo ou Polido

Classe 6x36: 6 pernas com 27 a 49 arames por perna.

Composição da perna: Warrington Seale

Aplicações: Excelente resistência á abrasão, flexão e amassamentos. Ideal para guinchos guindastes pontes rolantes e descarregadores

Fator de encablamento = 0,80. Fator de construção = 0,410

Módulo de Elasticidade E = 9.500 a 10.500 kgf/mm²

Raio de curvatura: 31 vezes o diâmetro

Norma: ABNT NBR ISO 2408 6,4 8,0 9,5 11,5 13,0 14,5 16,0 19,0 22,0 26,0 29,0 32,0 35,0 38,0 42,0 45,0 52,0 57,2 63,5 69,9 76,2 85,7 95,3 102,0 104,0 108,0 1/4” 5/16” 3/8” 7/16” 1/2” 9/16” 5/8” 3/4” 7/8” 1” 1.1/8” 1.1/4” 1.3/8” 1.1/2” 1.5/8” 1.3/4” 2” 2.1/4” 2.1/2” 2.3/4” 3” 3.3/8” 3.3/4” 4”4.1/4” 0,173 0,266 0,399 0,538 0,695 0,879 1,044 1,520 2,073 2,610 3,456 4,230 5,086 5,918 7,368 8,387 11,159 13,821 16,980 19,166 24,549 29,744 37,606 44,000 45,077 46,919 2,70 4,15 5,96 8,10 10,50 13,20 16,20 23,40 31,80 41,50

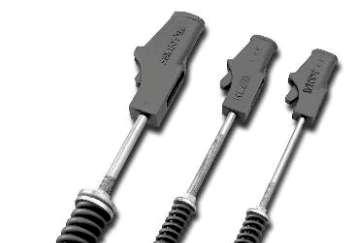

TIRANTES PARA CABO DE AÇO DE ELEVADOR

Com cunha e mola

5/16" a 5/8"

Carga de Ruptura Mín. (Tf)

Diâmetro

(kg/m)

Cabos de Aço

CABO DE AÇO CLASSE 6X36 - Compactado

Acabamento: Polido ou Galvanizado à fogo

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço Carbono. Acabamento: Galvanizado à fogo ou Polido

Classe 6x36: 6 pernas com 27 a 49 arames por perna.

Composição da perna: Warrington Seale

Aplicações: Excelente resistência á abrasão, flexão e amassamentos Ideal para guinchos, guindastes, pontes rolantes e descarregadores

Fator de encablamento = 0,825. Fator de construção = 0,374

Módulo de Elasticidade E = 9.500 a 10.500 kgf/mm²

Raio de curvatura: 31 vezes o diâmetro

Norma: ABNT NBR ISO 2408

CABO DE AÇO COMPACTADO DE ALTA PERFORMANCE - 8 Pernas - 8 X26 / 8X31 / 8X36

Acabamento: Polido ou Galvanizado

3/4”

1.1/4”

1.3/8”

1.1/2”

1-5/8”

729,5 761,1 782,6 837,5 894,2 952,8 1013 1076 1140 1206 1344 1489 1585 1641 1798 1881 1965 2096 2140 2287 2474 2668 2869 3078 3294 0,293 0,371 0,459 0,555 0,660 0,740 0,775

Carga

Teórica

Carga de Ruptura Mínima Efetiva

72,19 91,73 112,8 136,5 162,4 181,9 190,6 221,1 253,8 288,8 326,0 365,5 407,2 451,2 497,4 545,9 566,0 596,7 649,7 705,0 727,7 762,5 822,3 884,3 922,6 948,6 1015 1084 1155 1228 1304 1382 1462 1629 1805 1924 1990 2184 2272 2374 2531 2585 2763 2988 3223-

46,01 50,72 55,66 57,71 60,84 66,25 71,89 74,20 77,75 83,85 90,17 94,08 96,73 103,5 110,5 117,8 125,2 133,0 140,9 149,1 166,1 184,1 196,2 202,9 222,7 231,7 242,1 258,1 263,6 281,7 304,7 328,6-65,81 83,29 102,8 124,4 148,1 165,9 173,8 201,5 231,4 263,2 297,2 333,2 371,2 411,3 453,5 497,7 516,0 544,0 592,3 642,7 663,4 695,1 749,6 806,2 841,1 846,8 925,5 988,2 1053 1120 1189 1260 1333 1485 1645 1754 1814 1991 2082 2176

51,75 66,00 80,86 97,8 116,4 130,4 163,7 158,5 183,1

262,0 292,1 323,4 356,6 391,7 405,7 427,8 465,8 505,4 521,7 548,9 589,5 634,0 652,3 678,8 727,1 776,8 828,0 875,2 936,4 976,9 1033 1163 1286 1359 1422 1554 1608 1713 1792 1859 1989 2151 2335 2495 2677 2894 5,28 6,73 8,25 9,98 11,87 13,30 13,93 16,16 18,67 21,13 23,83 26,71 29,78 32,98 36,36 39,94 41,37 43,62 47,49 51,53 53,20 55,97 60,11 64,64 66,51 69,22 71,14 79,21 84,43 89,24 95,48 99,61 105,4 118,6 131,1 138,5 145,0 158,5 164,0 174,7 182,7 189,5 202,8 219,4 238,1 254,4 272,9 292,1 5,81 7,44 9,08 10,99 13,07 14,64

71,18 73,24 75,30 80,58 86,05 92,89 97,51 104,5 109,7 116,0 129,3 143,3 152,5 157,9 172,9 180,9 189,6 201,6 205,9 224,1 241,6 263,7 280,2 301,4 323,0 59,99 75,93 93,74 113,4 135,0 151,2 158,4 183,7 210,9 240,0 270,9 303,7 338,4 374,9 413,4 453,7 470,3 495,9 539,9 585,9 604,7 633,7 683,3 734,9 766,7 788,3 843,6 900,8 959,9 1021 1084 1148 1215 1354 1500 1597 1654 1815 1895 1980 2111 2156 2343 2535 2733-6,12 7,74 9,56 11,57 13,76 15,42 16,15 18,73 21,51 24,47 27,62 30,97 34,50 38,23 42,15 46,26 47,96 50,56 55,05 59,74 61,66 64,61 69,68 74,94 78,18 80,38 86,02 91,85 97,87 104,1 110,5 117,1 123,9 138,0 152,9 162,8 168,6 185,1 193,2 201,9 215,3 219,8 238,0 258,5 278,7-56,98 73,00 89,04 107,7 128,2 143,6 151,3 174,8 202,7 229,4 257,3 288,5 323,5 356,2 392,7 433,7 446,8 471,0 514,3 558,2 574,4 607,8 649,1 698,1 718,2 738,5 790,3 843,8 911,0 956,2 1025 1076 1138 1268 1405 1496 1549 1696 1774 1860 1977 2019 2198 2369 2586 2747 2956 3168

Cabos de Aço

CABO DE AÇO NÃO ROTATIVO COMPACTADO DE ALTA PERFORMANCE CONSTRUÇÕES: 27x7 / 35x7/ 40x7

Acabamento: Polido ou Galvanizado à fogo

Diâmetro Massa Aprox. (kg/m)

mm pol.

Carga de Ruptura Mín.(Tf)

Resist. 1960 Resist. 2160

CABO DE AÇO NÃO ROTATIVO CLASSE 18X7

Acabamento: Polido ou Galvanizado à fogo

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço carbono Acabamento: Polido ou Galvanizado à fogo

Construção: 27, 35 ou 40 pernas com 7 arames por perna.

Aplicações: Cabo resistente à rotação com excelente flexibilidade resistência e estabilidade estrutural

Ideal para guindastes, perfuratrizes entre outros

Fator de encablamento = 0,72. Fator de construção = 0,426 Módulo de Elasticidade E = 12.900 kgf/mm²

Diâmetro de curvatura: 20 vezes o diâmetro

5/16” 3/8” 7/16” 1/2” 9/16” 5/8” 3/4” 7/8” 1” 1.1/8” 1.1/4”

53,60 66,10

O valor da massa indicado na tabela é referencial, podendo variar em função da tolerância do passo do cabo

Material: Aço carbono Acabamento: Polido ou Galvanizado à fogo

Classe: 18 x 7: 18 pernas com 7 arames por perna.

Aplicações: Cabo resistente à rotação com boa estabilidade estrutural. Ideal para guindastes tipo grua.

Fator de encablamento = 0,72. Fator de construção = 0,426

Módulo de Elasticidade E = 9,500 a 10.500 kgf/mm².

Diâmetro de curvatura: 51 vezes o diâmetro

INSTRUÇÕES DE USO

O cabo de aço deve ser manuseado com cuidado para evitar que se forme pequenos laços. Esses laços podem representar o início de um estrangulamento (nó). Caso isso ocorra, desfaça o nó imediatamente, pois com o nó feito, a resistência do cabo de aço é reduzida, acarretando o descarte do produto.

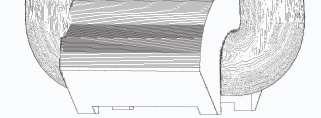

1) Como enrolar um cabo de aço em tambor liso ou bobina.

Ao enrolar um cabo de aço utilize sempre a mesma direção do enrolamento, garantindo assim que o cabo não seja torcido Garanta que o cabo teve sua primeira camada ﬁxada adequadamente, evitando assim possíveis amassamentos e deformação nas camadas superiores. Ao desenrolar o cabo utilizando um cavalete, o repasse do cabo para o tambor, deverá ser feito no sentido original do enrolamento do cabo da bobina e nunca no sentido inverso, pois isso pode provocar tensões internas que prejudicam a vida útil do produto. Outra forma para desenrolar o cabo é utilizando mesas giratórias, mas atente-se para que a bobina gire em tono do seu eixo e nunca que o cabo gire em torno da bobina (ver ﬁgura abaixo).

2) Armazenamento e transporte.

Os cabos de aço devem sempre ﬁcar cobertos em locais secos, de preferência, não estarem em contato com o chão. Em relação ao transporte de bobinas, garanta que o meio de transporte (empilhadeiras...) nunca entrem em contato com o cabo de aço, evitando possíveis danos ao produto

3) Inspeção de Polias eTambores

A inspeção das polias do equipamento é muito importante para que os cabos de aço, possam ter longevidade de vida útil. É muito comum a expressão: “O cabo antigo durou mais que o novo” e essa expressão juntamente com o fato, indicam que as polias ou tambores de enrolamento do equipamento estão desgastados, necessitando reparos

Uma polia ou tambor com o fundo do canal desgastado, provoca abrasão e esmagamento de arames do cabo novo, já desgastes nas laterais, provocam ovalizações e desequilíbrio de tensões entre os arames

Todos esses desgastes acabam comprometendo da vida útil dos cabos Para esta inspeção dos canais são usados gabaritos, os quais você pode adquirir na Acro Cabos de Aço Consulte nossa área comercial

CORDOALHA DE 7 FIOS

Acabamento: Galvanizado a fogo

0,60 0,70 0,75 0,80 0,90 1,0 1,2 1,5 0,001 0,002 0,0025 0,003 0,004 0,005 0,007 0,011

CORDOALHA DE 7 FIOS

Acabamento: Galvanizado a fogo

Norma Aplicável: NBR 16730

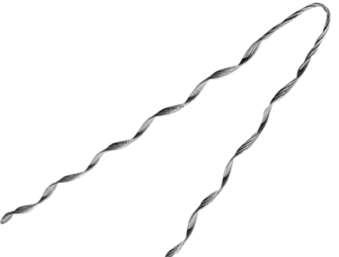

ALÇA PRÉ FORMADA DE 4 FIOS

Acabamento: Galvanizado a fogo

Indicado para Cordoalhas: SM, HS e EHS

CORDOALHA DE 19 FIOS

Acabamento: Galvanizado a fogo

Diâmetro

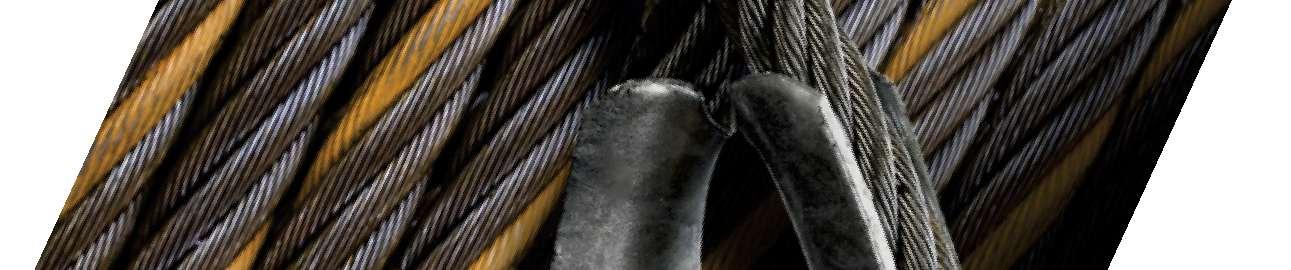

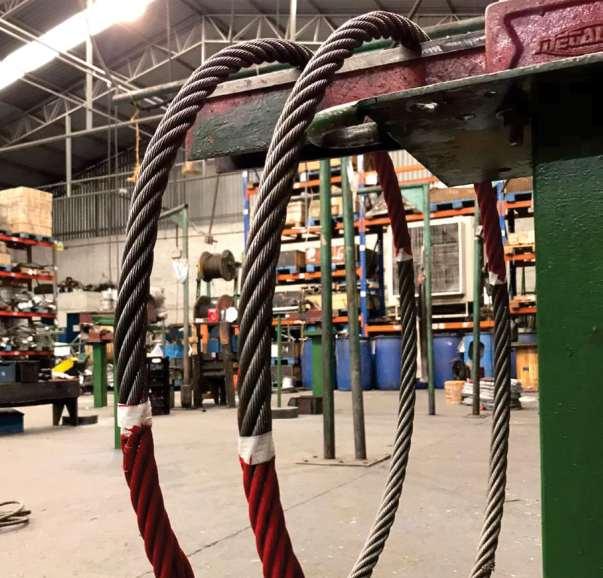

LAÇOS DE CABO DE AÇO

Laços de Cabo de Aço

LAÇO TIPO A, A8, A10, A11

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Norma de Referência ABNT NBR 13541-1 e NBR11900-3. ATENÇÃO: medidas ‘B , ‘C equivalem a parte interna dos olhais

LAÇO TIPO A, A8, A10, A11

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA FIBRA

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA FIBRA

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Laços de cabos de aço

CARGA DE TRABALHO (ton)

Fator de Segurança: 5 vezes a carga de trabalho

CARGA

TRABALHO (ton)

LAÇO TIPO A2

Cabo de Aço -Classe 6X19 (6X19 e 6X25)+ALMA AÇO

Cabo de Aço -Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49)+ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

LAÇO TIPO A2

Cabo de Aço -Classe 6X19 (6X19 e 6X25)+ALMA FIBRA

Cabo de Aço -Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49)+ALMA FIBRA

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Fator de Segurança: 5 vezes a carga de trabalho

Norma de referência ABNT NBR 13541-1 e NBR 11900-3

Norma de referência ABNT NBR 13541-1 e NBR 11900-3 1/4" 5/16" 3/8" 7/16" 1/2" 9/16" 5/8" 3/4" 7/8" 1" 1.1/8" 1.1/4" 1.3/8" 1.1/2" 1.3/4" 2" 2.1/4" 2.1/2" 3" 0,40 0,50 0,60 0,70 0,80 0,90 1,00 1,20 1,40 1,60 1,80 2,00 2,20 2,40 2,80 3,20 3,60 4,00 4,70

43,7 58,0 74,9

Fator de Segurança: 5 vezes a carga de trabalho

LAÇO TIPO A4

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

LAÇO TIPO A4

Cabo de Aço -Classe 6X19 (6X19 e 6X25)+ALMA FIBRA

Cabo de Aço -Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49)+ALMA FIBRA

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Laços de Cabo de Aço

LAÇO / LINGA TIPO A5 e A6

Cabo de Aço - Classe 6X19 (6X19, 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Fator de Segurança: 5

LAÇO / LINGA TIPO A5 e A6

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA FIBRA

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA FIBRA

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

LAÇO TIPO A5

LAÇO TIPO A6

LAÇO / LINGA TIPO A7 e A9

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Norma de referência ABNT NBR 13541-1e NBR 11900-3

Fator de Segurança: 5 vezes a carga de trabalho

LAÇO / LINGA TIPO A7 e A9

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA FIBRA

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA FIBRA

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

6,4 8,0 9,5 11,5 13,0 14,5 16,0 19,0 22,0 26,0 29,0 32,0 35,0 38,0 45,0 52,0 58,0

Laços de Cabo de Aço

LAÇO TIPO A7

TRABALHO (ton)

CARGA

TRABALHO (ton)

Laços de Cabo de Aço

LAÇO TIPO A13, A14 e A15

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

LAÇO TIPO A13, A14 e A15

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA FIBRA

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA FIBRA

RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)

RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

Fator de Segurança: 5 vezes a carga de trabalho

Norma de referência ABNT NBR 13541-1e 11900-5

Fator de Segurança: 5 vezes a carga de trabalho

Norma de referência ABNT NBR 13541-1 e 11900-5

LAÇO GROMMET ALEMÃO

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X49 e 6X47) + ALMA AÇO RESISTÊNCIA EIPS (200 - 220 kgf/mm²)

Comprimento

Comprimento mínimo (m)

Grommet Grommet Pol Perna

CIRCUNFÉRICO LINEAR

1/4" 5/16" 3/8" 7/16" 1/2" 9/16" 5/8" 3/4" 7/8" 1"

DE TRABALHO (ton)

Carga

Trabalho

Carga de Trabalho (ton)

Laços Dobrados (em ângulo)

CARGA

Fator de Segurança F.S.

LAÇO TIPO GROMMET

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X49 e 6X47) + ALMA AÇO

RESISTÊNCIA IPS (180 - 200 kgf/mm²)

Nominal

Comprimento Mínimo (m)

Carga de Trabalho (ton)

Laços Dobrados (em ângulo)

Fator de Segurança: 5 vezes a carga de trabalho Norma de referência ABNT NBR 13541-1

LAÇO TIPO GROMMET

Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA AÇO

Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X49 e 6X47) + ALMA AÇO

RESISTÊNCIA EIPS (200 - 220 kgf/mm²)

Comprimento Mínimo (m)

Carga de Trabalho (ton)

Laços Dobrados (em ângulo)

3,9 5,1 6,4 7,8 11,2 15,1 19,7 24,8 30,5 36,6 43,4 59,2 77,2 97,7 115,1 163,4 242,2 337,4 0,9 1,4

Fator de Segurança: 5 vezes a carga de trabalho

Norma de referência: EN 13414-3 / IMCA M 179 Fator de segurança F.S. de 60 mm a 150 mm = 6,33 - 0,022d. Fator de eficiência ao dobramento Kb = 1 - 0,5 / √D/d * WLL para Kb = 1 WLL prático = WLL * Kb

D = diâmetro de dobramento. d = diâmetro da linga/grommet

Tolerância dimensional entre pontos de apoio: + 1d ou + 1% do comprimento < 60 mm < + 0,5d ou + 0,5% do comprimento

As capacidades podem apresentar variações de acordo com a matéria prima. Consulte-nos para maiores diâmetros e capacidades

GROMMET OU LAÇO SEM FIM

Este tipo de laço é fabricado sob medida, conforme a necessidade do cliente. Seu processo de fabricação se dá pelo trançamento das pernas do cabo de aço em torno da alma. Seu uso é indicado para elevação de peças com grande volume e peso

Consulte-nos para Laços Tipo F Emenda Curta.

ATENÇÃO!

Esta página pode ser destacada, seguindo o picote lateral.

No seu verso, você encontrará uma tabela técnica a qual apresenta um resumo das dimensões /formação/ carga de linga de cabo de aço.

Ela poderá lhe auxiliar para consultas breves no seu dia-a-dia, contribuindo no processo de compra ou até mesmo na denição do material mais adequado a sua necessidade.

A inspeção completa deve ser feita por um Responsável Qualicado, com intervalos não excedentes a 12 meses. Este intervalo deve ser reduzido quando necessário, em função das condições de serviço. Recomenda-se quando necessário a realização de ensaios não destrutivos.

Referencias Normativas: NBR 13541-2 / NBR 15516-2 / NBR 15637 / ASME B30.26 / ISO 4309

Lembramos que a Acro conta com uma divisão de negócios e time técnico especializado, composto por engenheiros que podem lhe auxiliar neste serviço.

E havendo dúvidas entre em contato conosco por um dos canais ociais ACRO. Estaremos prontos em lhe atender.

www.acrocabo.com.br | acrocabo@acrocabo.com.br (11) 3299.5400

16,52 19,88 23,52 31,22 40,32 --- --- --0,70 1,12 1,54 2,10 2,80 3,50 4,48 6,30 8,54 11,34 13,72 17,78 21,42 25,34 34,02 45,36 55,16 69,72 84,00 101,00 145,60 161,00 203,00

2,30 2,90 4,20 5,60 7,50 9,10 11,80 14,20 16,80 22,30 28,80

0,80 1,10 1,50 2,00 2,50 3,20 4,50 6,10 8,10 9,80 12,70 15,30 18,10 24,30 32,40 39,40 49,80 60,00 72,50 104,00 115,00 145,00

3,99 4,83 6,09 8,82 11,76 15,75 19,11 24,78 29,82 35,28 46,83 60,48 --- --- ---

1,68 2,31 3,15 4,20 5,25 6,72 9,45 12,81 17,01 20,58 26,67 32,13 38,01 51,03 68,04 82,74 104,58 126,00 152,00 218,40 241,50 304,50

1,05 1,60 2,10 2,85 3,45 4,35 6,30 8,40 11,25 13,65 17,70 21,30 25,20 33,45 43,20

1,20 1,65 2,25 3,00 3,75 4,80 6,75 9,15 12,15 14,70 19,05 22,95 27,15 36,45 48,60 59,10 74,70 90,00 108,00 156,00 172,50 217,50

1,40 2,10 2,80 3,60 4,60 5,60 8,00 10,80 14,10 17,70 21,80 26,20 31,00 42,30 55,10 69,80 82,20 104,30 116,70 173,00 200,40 241,00

ACESSÓRIOS

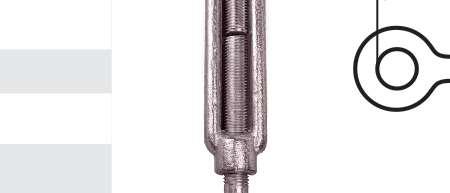

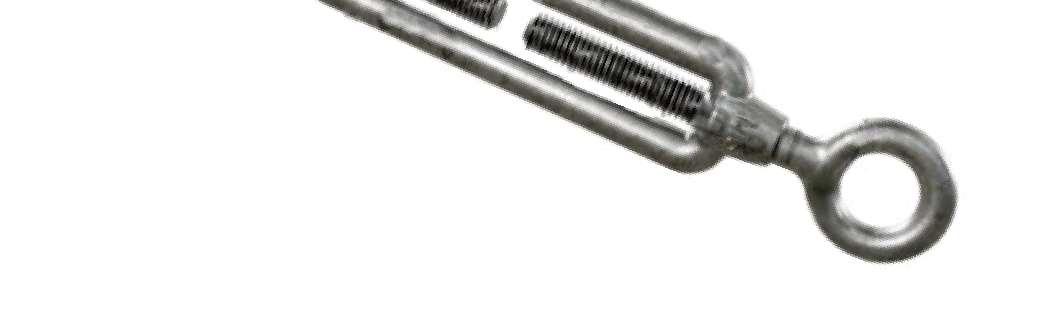

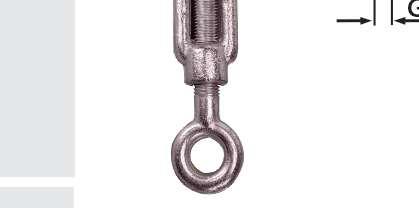

ESTICADOR FORJADO OLHAL X OLHAL

Medida

Nominal (Pol.) Rosca

ESTICADOR

Medida

Nominal (Pol.) Rosca

Dimensões (mm)

Nominal (Pol.) Rosca

Fator de Segurança: 4 vezes a carga de trabalho

Carga de trabalho

*Conforme Norma DIN 1480.

*Material Corpo SAE 1045

*Material Terminais: SAE 1020

*Acabamento: Galvanizado Eletrolítico. Resitência: 420 Mpa

*Utilização: tensionamento de cabos de aço em geral, não recomendado para amarrações de cargas rodoviárias

*Algumas dimensões podem variar de acordo com o

de fornecimento. Consulte nosso Departamento Comercial

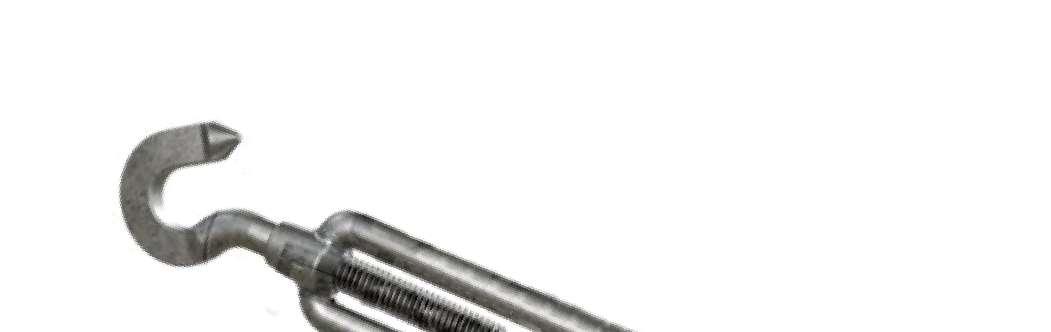

ESTICADOR MALEÁVEL GANCHO X OLHAL

Medida

Nominal (Pol.) Rosca

Material: Aço Carbono. Acab amento Galvanizado

Utilização: tensionamento de cabos de aço em geral não recomendado para amarrações de cargas rodoviárias Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial

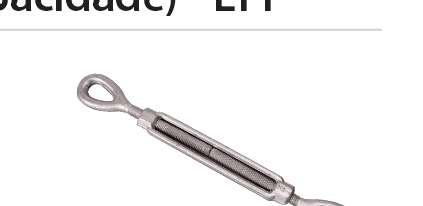

ESTICADOR FORJADO (Alta Capacidade) - EFF

0,840 0,997 1,279 1,474 1,700 2,122 2,440 2,775 3,500 4,245 5,190 4,313 5,840 7,300 8,436 10,704 12,065 14,150 16,100 18,460 21,590 22,100 23,770 52,163 90,720 112,490 1/4” 5/16” 3/8” 1/2” 1/2” 1/2” 5/8” 5/8” 5/8” 3/4” 3/4” 3/4” 3/4” 7/8” 7/8” 1” 1” 1” 1” 1.1/4” 1.1/4” 1.1/4” 1.1/2” 1.1/2” 1.1/2” 1.3/4” 1.3/4” 2” 2.1/2” 2.3/4” 4” 4,5” 6” 6” 9” 12” 6” 9” 12” 6” 9” 12” 18” 12” 18” 6” 12” 18” 24” 12” 18” 24” 12” 18” 24” 18” 24” 24” 24” 24” 3/32” 1/8” 3/16” 1/4” 1/4” 1/4” 5/16” 5/16” 5/16” 3/8” 3/8” 3/8” 3/8” 1/2” 1/2” 5/8” 5/8” 5/8” 5/8” 7/8” 7/8” 7/8” 1.1/8” 1.1/8” 1.1/8” 1.3/8”

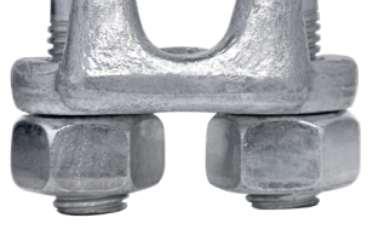

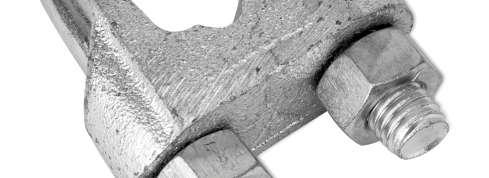

GRAMPO TIPO LEVE

Medida Dimensões (mm)

mínima

Espaço mínimo

mm B C D E A F Unid.

GRAMPO TIPO PESADO

Medida Dimensões (mm)

Espaço mínimo

Material Base: Aço fundido maleável/ Haste e porca em Aço Carbono SAE 1020

Acabamento: Galvanizado eletrolítico. Utilização: fixação de cabos de aço em geral onde não ocorram içamento de carga e aplicações limitadas a 10% do CRM do cabo de aço utilizado

Norma de referência DIN 741

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

1” 1.1/8” 1.1/4” 1.3/8” 1.1/2”

Material Base: Aço Carbono SAE 1045 Forjado / Haste e porca em Aço Carbono SAE 1020

Acabamento: Galvanizado a fogo / Haste e porcas galvanização eletrolítica

Utilização: fixação de cabos de aço em geram, movimentações de cargas horizontais fixações em equipamentos e tirantes. Não pode ser utilizado para produção de lingas

Norma de referência: US FED FF-C 450F, TIPO I CLASSE I

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

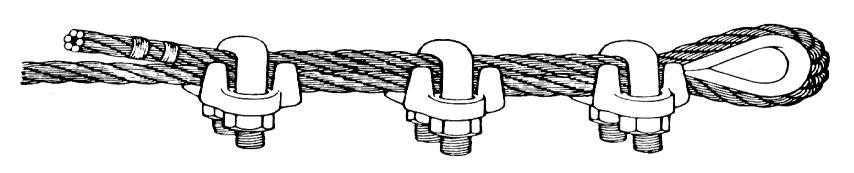

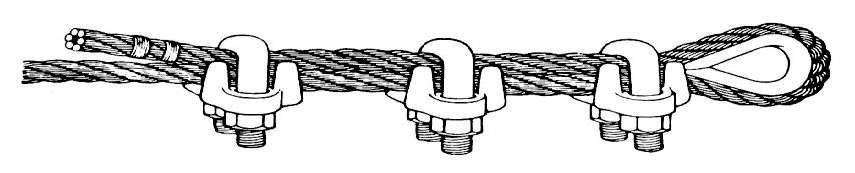

O grampo ou clipe deve ser selecionado de acordo com o diâmetro do cabo de aço. Esse diâmetro determinará, inclusive, a quantidade de grampos para uma xação adequada, bem como o espaçamento entre eles

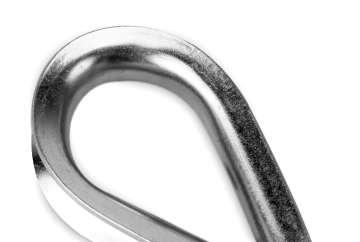

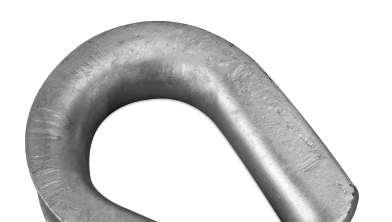

SAPATILHA LEVE

Medida Dimensões (mm)

Material: Aço Estampado G-411. Acabamento: Galvanizado eletrolítico

Utilização: proteção de olhais de cabos de aço, cordas ou cordoalhas

Norma de referência US FF-T 276B TIPO II

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

SAPATILHA PESADA

Aço

Norma de referência: US FF-T 276B, TIPO III

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

SAPATILHA COMPACTA

FAZEMOS USINAGENS PARA ADEQUAÇÕES DIMENSIONAIS, SE NECESSÁRIO

Ø do Cabo Dimensões (mm)

Material: Ferro fundido nodular. Acabamento Pintura epoxi ou galvanizado

Utilização: proteção de olhais de cabos de aço, cordas ou cordoalhas

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

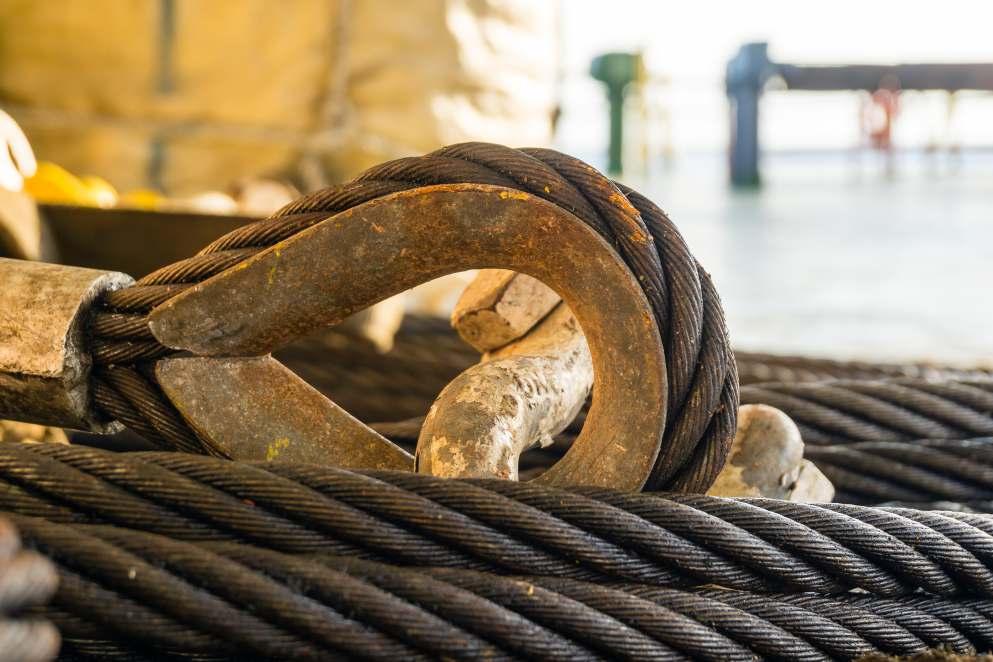

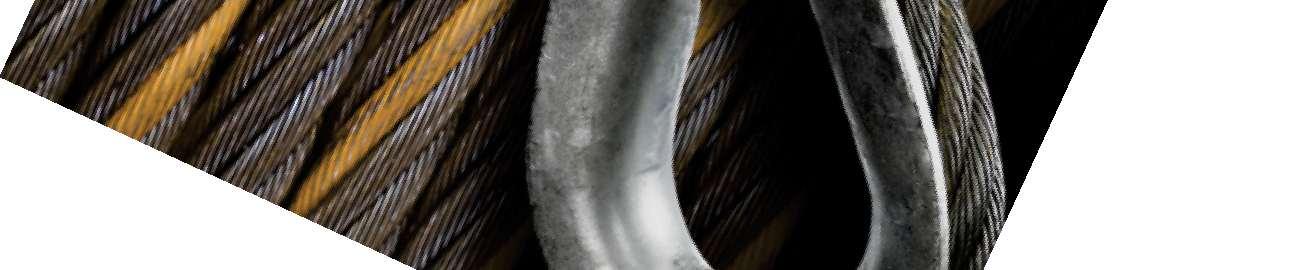

As sapatilhas são instaladas dentro do olhal dos laços para proteger os arames de atrito direto com ganchos, manilhas e etc. Podem ser fabricadas em aço galvanizado, para operações normais, ou em aço inox, as quais ﬁcam protegidas da corrosão.

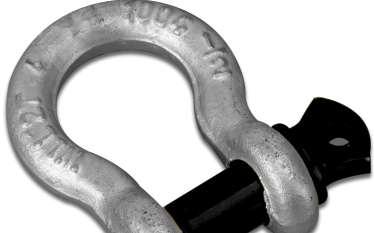

MANILHA CURVA

Referência

Fator de Segurança: 6 vezes a carga de trabalho

Material: Corpo em Aço Carbono SAE1045 Forjado, pinos e parafusos reforçados em aço alloy

Acabamento: Galvanizado á fogo, pinos e parafusos pintados em tinta epóxi Resistência à tração: 585 Mpa Norma de Referência: US FED RR-C271D, tipo IV-A, Grau A, Classe II (pino roscado), Classe III (Parafuso com porca e cupilha)

Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Fator de Segurança: 6 vezes a carga de trabalho

Material: Corpo em Aço Carbono SAE1045 Forjado, pinos e parafusos

lote de fornecimento. Consulte nosso Departamento Comercial

Manilha Curva pino alloy roscado

Manilha Curva pino alloy c/ porca e cupilha

Manilha Reta pino alloy roscado

Manilha Reta pino alloy c/ porca e cupilha

Material: Corpo e pino em aço alloy grau 8, temperado e revenido Acabamento: Galvanizado á fogo Temperatura de trabalho: -20 C a 200 C

Produto conforme:

DNVGL-ST-E271-2

NORMAS TÉCNICAS INFORMAM O DEVER DE REALIZAR A INSPEÇÃO COMPLETA A INTERVALOS NÃO EXCEDENDO 12 MESES.

Ÿ A inspeção deve ser feita por proﬁssional qualiﬁcado.

Ÿ Deve ser fornecido laudo com número de registro do inspetor.

Ÿ A periodicidade pode ser reduzida para trimestral ou semestral.

Ÿ A inspeção periódica não isenta a inspeção freqüente.

Fator de Segurança: 6 vezes a carga de trabalho

Material: Corpo e pino em aço alloy grau 6, temperado e revenido Acabamento: Galvanizado á fogo Temperatura de trabalho: -40°C a 200°C

MANILHA RETA - G4153

Carga de Trabalho

Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial MANILHA CURVA - G4163

Fator de Segurança: 6 vezes a carga de trabalho

1,66 2,46 3,4 4,51 6,1 7,63 12,88 17,35 25,94 35,33 52,97

Material: Corpo e pino em aço alloy grau 6 temperado e revenido. Acabamento Galvanizado á fogo Temperatura de trabalho: -40°C a 200°C

Produto conforme:

EN 13889 Forged steel shackles for general lifting purposes US Federal Specification

ASME B30 26 DNV GL 2 7-1

CE conformity code (Conformité Européenne)

1/4” 5/16” 3/8” 1/2"

1/4" 5/16" 3/8" 7/16" 5/8" 3/4" 7/8" 1" 1.1/8" 1.1/4" 1.3/8" 1.5/8" 2.1/4"

Fator de Segurança: 4 vezes a carga de trabalho

Material: Corpo e pino em Aço Carbono SAE 1045 Forjado

Acabamento Galvanizado

Algumas

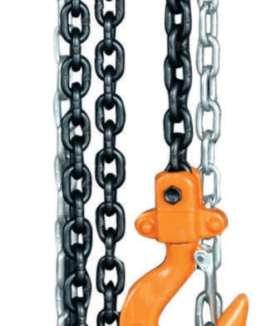

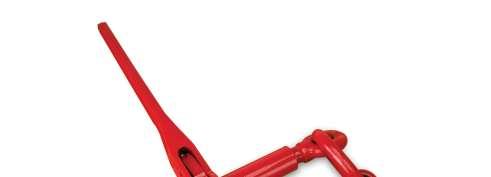

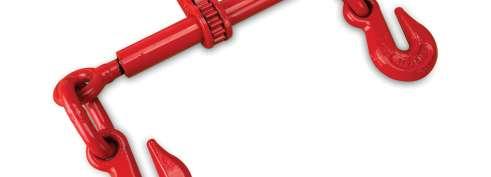

TENSIONADOR DE CORRENTE - Tipo catraca

ABERTO E FECHADO

1/4" - 5/16" 5/16" - 3/8"

3/8" - 1/2" 1/2" - 5/8"

Fator de Segurança: 3 vezes a carga de trabalho

Material: forjado em aço alloy grau 8. Acabamento: pintura epoxi

Conforme resolução do CONTRAN 552/2015

Referências: D O T. e C V.S A. (USA)

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Material: Aço Carbono. Acabamento Pintura epoxi

Algumas dimensões podem variar de acordo com o fabricante

Consulte nosso Departamento Comercial

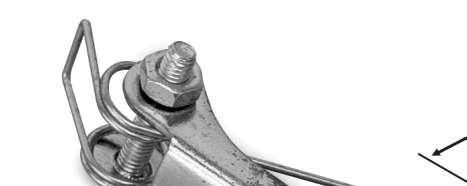

Consulte nosso Departamento Comercial TRAVA

Material: Aço estampado SAE 1020. Acabamento: Galvanizado eletrolítico

Produto fornecido com mola, parafuso e porca

Algumas dimensões podem variar de acordo com o lote de fornecimento

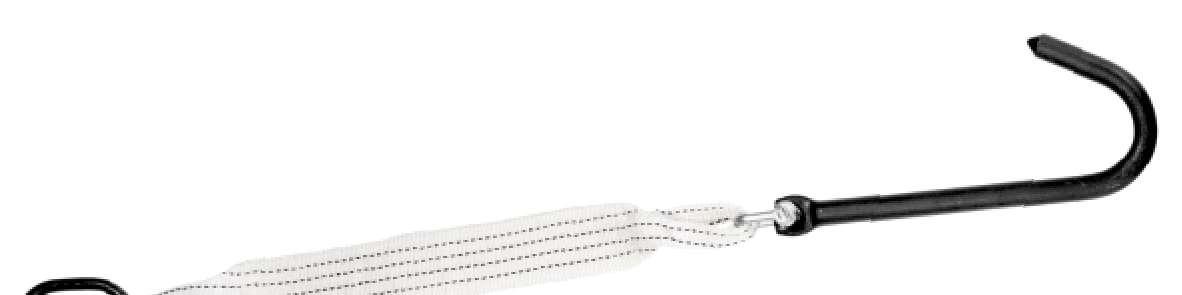

GANCHO CORREDIÇO

Dimensões (mm)

10 - 13 13 - 16 16 - 19 do cabo (mm) MOSQUETÃO TRAVA

Carga

Fator de Segurança: 4 vezes a carga de trabalho

Material Aço Carbono. Acabamento Pintura Epóxi

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

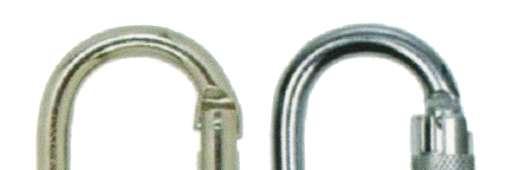

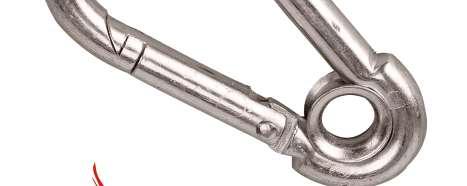

MOSQUETÃO TRAVA SIMPLES

(mm)

DISPONÍVEL TAMBÉM COM ILHÓS

Dimensões (mm)

Carga de Trabalho Peso

Fator de Segurança: 2,5 vezes a carga de trabalho

Material aço maleável estampado Acabamento: galvanizado

Norma de referência: DIN 5299-C

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

DISPONÍVEL TAMBÉM SEM ILHÓS

Dimensões (mm)

Carga de Trabalho Peso

Fator de Segurança: 2,5 vezes a carga de trabalho

Material: aço maleável estampado. Acabamento galvanizado

Norma de referência: DIN 5299-C

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial Tamanho (mm)

Fator

Material: aço maleável estampado Acabamento galvanizado Algumas

Consulte nosso Departamento Comercial

MOSQUETÃO TIPO “O” TRAVA ROSCADA

Dimensões (mm) Carga Mín. de Ruptura

Peso unitário C D A B E Kgf KN

110 60 90 10 20 22 2.243 0,180

Material: aço maleável estampado

Acabamento: galvanizado

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

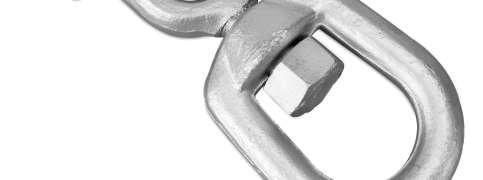

DESTORCEDOR

Tamanho

Fator de Segurança: 5 vezes a carga de trabalho

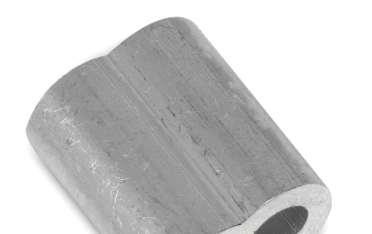

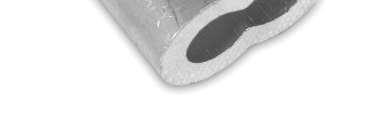

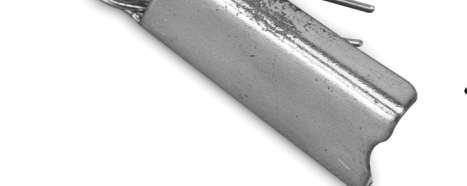

ACROPRESS DE ALUMÍNIO

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Carga de trabalho Peso

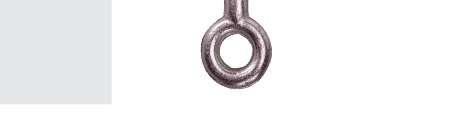

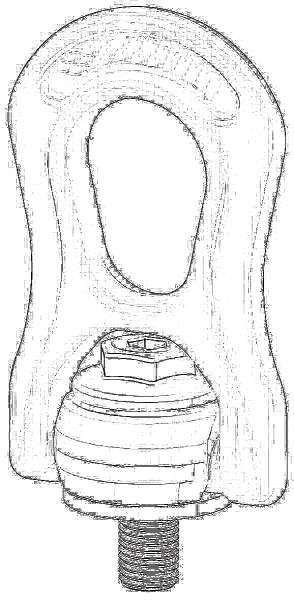

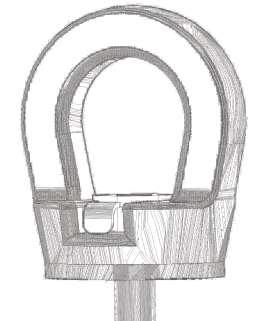

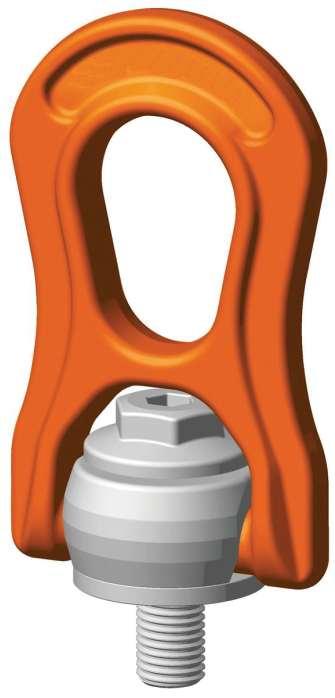

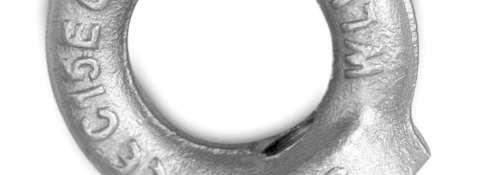

OLHAL DE SUSPENSÃO TIPO PARAFUSO

Rosca Polegada - DIN

Diâmetro

Polegada

Rosca - FPP

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E. Acabamento: Galvanizado Eletrolítico Resistência 385 Mpa

Norma de Referência: DIN 580

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Rosca Métrica - DIN

Material: Aço C15E. Acabamento: Galvanizado Eletrolítico. Resistência: 385 Mpa

Norma de Referência: DIN 580

Algumas dimensões podem variar de acordo com o lote de fornecimento

nosso Departamento Comercial

A B C D E F G

Rosca

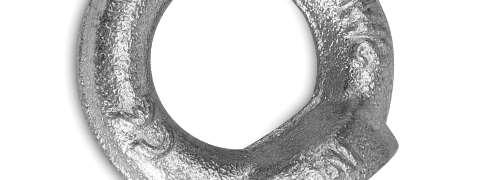

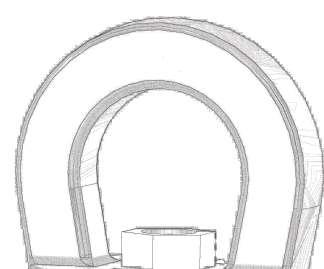

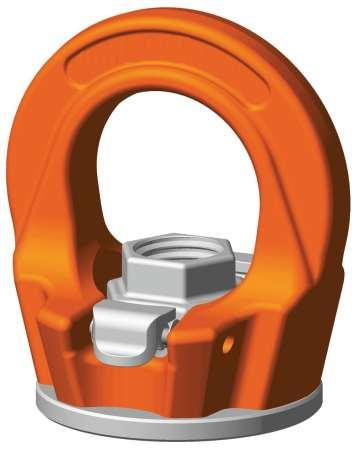

OLHAL DE SUSPENSÃO TIPO PORCA

Rosca Polegada - DIN

Diâmetro

Polegada

Rosca - FPP Dimensões (mm)

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E. Acabamento: Galvanizado Eletrolítico. Resistência:385 Mpa

Norma de Referência: DIN 582

Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial

Rosca Métrica - DIN

MA - 1,00

MA - 1,25

MA - 1,50

MA - 1,75

MA - 2,00

MA - 2,50

MA - 3,00

MA - 3,50

MA - 4,00

MA - 4,50

MA - 5,00

MA - 5,50

MA - 6,00

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço C15E. Acabamento: Galvanizado Eletrolítico.

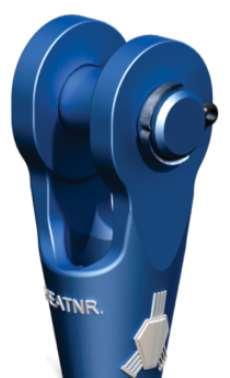

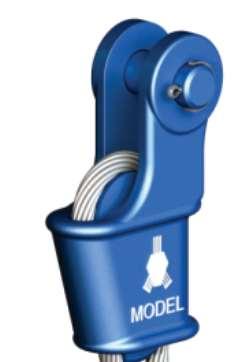

SOQUETE ABERTO

Carga de Ruptura Mín.

- 2.1/8"

Material: Aço carbono fundido. Acabamento galvanizado a fogo

Norma de referência: EN10204-2 1 e EN10204-3 1 Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Carga de Ruptura Mín.

Material Aço carbono fundido Acabamento: pintura epóxi

Norma de referência: EN 10204-2 1 e EN 10204-3 1

Algumas dimensões podem variar de acordo com o lote doe fornecimento Consulte nosso Departamento Comercial

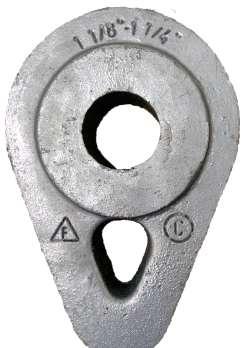

SOQUETE FECHADO

2.1/4" - 2.3/8"

2.1/2" - 2.5/8" 2.3/4" - 2.7/8" 3" - 3.1/8"

Material: Aço carbono fundido. Acabamento galvanizado a fogo

Norma de referência: EN 10204-2 1 e EN 10204-3 1

Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial

SOQUETE PEE WEE

Carga de Ruptura Mín.

1.1/2-1.5/8

1.3/4-1.7/8

2-2.1/8

2.1/4-2.3/8

2.1/2-2.5/8

2.3/4-2.7/8

3-3.5/8

3.1/4-3.3/8

3.1/2-3.5/8

3.3/4-4

4.1/4-4.1/2

Material: Aço

Acabamento: galvanizado a fogo Norma de referência EN 10204-2 1 e EN 10204-3 1 Algumas Dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial

Equipe especializada em soquetagem

Na Acro você conta com serviço de soquetagem e emenda em cabos de aço, podendo ser realizado in loco e acompanhado por teste de tração comprovando eciência. Consulte-nos!

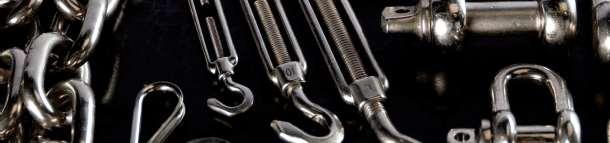

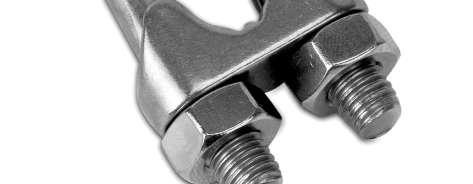

GRAMPO LEVE INOXIDÁVEL

GRAMPO PESADO INOXIDÁVEL

SAPATILHA LEVE INOXIDÁVEL

Material: aço inoxidável AISI 304 / AISI 316

Acabamento: Polido

Norma de referência: DIN 741

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

5/8”

Material: aço inoxidável AISI 304 / AISI 316

Acabamento: Polido

Norma de referência: DIN 741

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Material Aço inoxidável estampado AISI 304 / AISI 316

Acabamento: Polido

Norma de referência: US FF-T 276B, TIPO II

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

189,8 189,8 372,9 372,9 372,9

0,8 1,6 2,5 3,4 4,7 6,8 13,6 19,0 19,0 19,0 37,3 37,3 37,3 0,02 0,04 0,08 0,13 0,20 0,33 0,45 0,53 1,00 1,11 1,20 1,49 1,88 2,04

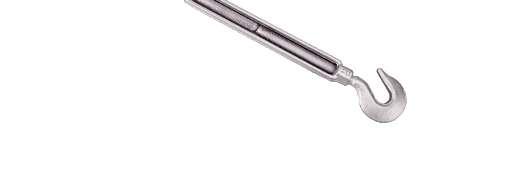

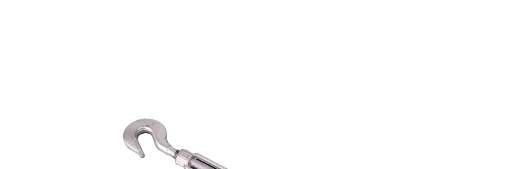

ESTICADOR FORJADO INOXIDÁVEL – GANCHO X OLHAL

Rosca Medida

Dimensões (mm) Carga de

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço inoxidável forjado AISI 304 / AISI 316

Acabamento: Polido

Norma de referência: DIN 1480

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

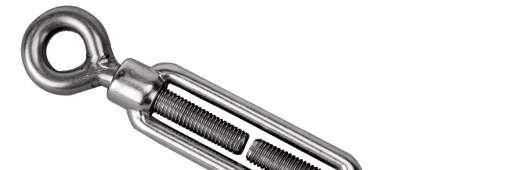

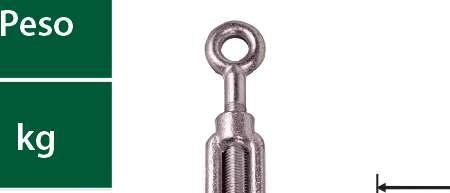

ESTICADOR FORJADO INOXIDÁVEL – OLHAL X OLHAL

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço inoxidável forjado AISI 304 / AISI 316

Acabamento: Polido

Norma de referência: DIN 1480

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Dimensões (mm)

Fator de Segurança: 2,5 vezes a carga de trabalho

Material: Aço Inox AISI 304 estampado

Norma de Referência: DIN 5299-C

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

mm Pol Pol A B C E

Rosca Medida

Dimensões (mm)

MANILHA RETA INOXIDÁVEL

MANILHA CURVA INOXIDÁVEL

Material: Aço Inox AISI 304 estampado

Norma de Referência: DIN 5299-C

Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Medida do corpo Dimensões (mm)

Fator de Segurança: 4 vezes a carga de trabalho

Material: aço inoxidável forjado AISI 304 / AISI

Acabamento polido

Norma de referência: padrão reto tipo D

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Medida do corpo

3/4” 3/16” 1/4” 5/16” 3/8” 1/2”

Dimensões (mm)

1/4” 5/16” 3/8” 7/16" 5/8” 3/4” 7/8"

Fator de Segurança: 4 vezes a carga de trabalho

Material aço inoxidável forjado AISI 304 / AISI

Acabamento: polido

Norma de referência: padrão reto tipo D

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Pol Pol. A B C D E F G

Pol.

OLHAL DE SUSPENSÃO INOX - TIPO PARAFUSO

Rosca Polegada DIN

Diâmetro Polegada

Dimensões (mm)

Rosca - FPP

Carga de trabalho (Kgf)

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço Inox AISI 304 forjado. Acabamento: Polido. Norma de Referência: DIN 580 Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Rosca Métrica DIN

Diâmetro

Dimensões (mm)

Carga de trabalho

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço Inox AISI 304 forjado. Acabamento: Polido. Norma de Referência: DIN 580 Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

OLHAL DE SUSPENSÃO INOX - TIPO PORCA

Rosca Polegada DIN

Diâmetro

Polegada

Dimensões (mm)

- FPP

Fator de Segurança: 6 vezes a carga de trabalho

Material: Aço Inox AISI 304 forjado. Acabamento: Polido. Norma de Referência: DIN 582

Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Rosca

Rosca Métrica DIN

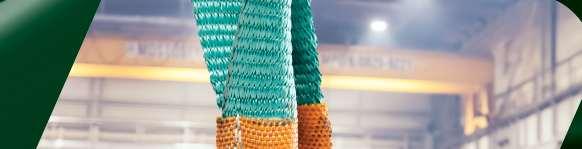

CINTAS

INSTRUÇÕES DE USO

PERSONALIZE SUA CINTA

CINTA SLING COLORIDA

CONFORME NBR 15637-1

Quadrupla

Comprimento da Cinta (m)

Carga de trabalho (Kgf)

1.000 2.000 3.000 4.000 5.000 6.000 8.000 10.000 4.000 6.000 8.000 12.000 15.000 4.000 6.000 8.000 14.000 12.000 16.000 20.000

Olhal

CONFORME NBR 15637-1

1.000 2.000 3.000 4.000 5.000 6.000 8.000 10.000 15.000 20.000 25.000 30.000 40.000 45.000 50.000

CINTA GRAB TUBULAR

Laranja

CINTA GRAB PLANA

CINTA REBOQUE

Carga de ruptura

Capacidade de reboque recomendada

Comprimento da Cinta (m)

Comprimento mín.

Comprimento dos olhais Diâmetro mín. de contato

Largura mín. de contato

CINTA ALTA CAPACIDADE

CINTA SLING BRANCA 5:1

Carga de trabalho (Kgf)

Comprimento da Cinta (m)

mín.

Comprimento da Cinta (m)

Olhal

Fator de Segurança: 5 vezes a carga de trabalho

CINTAS PARA AMARRAÇÃO DE CARGAS

Cinta de Amarração com Catraca e Terminais

Carga de Trabalho (kgf)

Largura (mm)

Cinta de Amarração Envolvente com Catraca

Carga de Trabalho (kgf)

Largura (mm)

Direta Enlaçada

Fator de Segurança: 2 vezes a carga de trabalho

Norma aplicável: NBR 15883-2. Conforme Resolução N° 552 do Conselho Nacional de Trânsito - CONTRAN

Envolvente

Fator de Segurança: 2 vezes a carga de trabalho

Norma aplicável: NBR 15883-2. Conforme Resolução N° 552 do Conselho Nacional de Trânsito - CONTRAN

TERMINAIS DE FIXAÇÃO

J - 25 mm - 35 mm

GIRATÓRIO - 50 mm

Consulte-nos para conjuntos de caminhão e metragens especiais

CONJUNTO DE AMARRAÇÃO DE VEÍCULO EM CEGONHA 3 e 5 TON

3 e 5 TON

- 01 Catraca 50 mm com gancho giratório - 01 Cinta 50 mm com 3 canoplas e 2 ganchos giratórios

CONJUNTO DE AMARRAÇÃO DE VEÍCULO EM GUINCHO PLATAFORMA

3 e 5 TON

- 01 Catraca 50 mm com gancho giratório

- 01 Cinta 50 mm, 3 m

- 01 Alça 350 mm c/ argolas metálica ou olhais de tecido (poliéster) nas extremidades

CONJUNTO DE ARRASTE

- 01 Argola oval com 2 cintas com gancho anzol nas extremidades

MOTO - 25 mm - 25 mm - 50 mm

GARRA

- 50 mm - 100 mm

GANCHO

CHAPA

GANCHO

TRIÂNGULO

GANCHO

Cinta de Amarração c/ Catraca e Terminais

Cinta de Amarração Envolvente c/ Catraca

PROTEÇÃO PARA CINTAS PLANAS - TIPOS

PROTEÇÃO NOS OLHAIS

PROTEÇÃO DE CINTAS TUBULARES - TIPOS

PROTEÇÃO DE POLIÉSTER TOTAL

PROTEÇÃO LUVA CORREDIÇA

PROTEÇÃO LUVA TRAVADA EM UM PONTO DA CINTA

PROTEÇÃO TIPO SLING

- Capa Dupla - Capa Tripla - Capa Quádrupla

PROTEÇÃO TIPO 1

- Informar o comprimento e a quantidade de cada proteção

PROTEÇÃO PARA CINTAS - MATERIAIS

PROTEÇÃO TIPO 2

- Informar o comprimento e a quantidade de cada proteção

Ÿ Até 120mm de largura

Ÿ Proteção em Cintas Planas

Ÿ Proteção em Cintas Tubulares

Ÿ Proteção p/ Cabos de Aço

BORRACHA LAMINADA

ATENÇÃO!

Esta página pode ser destacada, seguindo o picote lateral.

No seu verso, você encontrará uma tabela técnica a qual apresenta um resumo das dimensões /formação/ carga de lingas de corrente e cintas.

Ela poderá lhe auxiliar para consultas breves no seu dia-a-dia, contribuindo no processo de compra ou até mesmo na denição do material mais adequado a sua necessidade.

A inspeção completa deve ser feita por um Responsável Qualicado, com intervalos não excedentes a 12 meses. Este intervalo deve ser reduzido quando necessário, em função das condições de serviço. Recomenda-se a realização de ensaios não destrutivos, quando necessário.

Referencias Normativas:

NBR 13541-2 / NBR 15516-2 / NBR 15637 / ASME B30.26 / ISO 4309

Lembramos que a Acro conta com uma divisão de negócios e time técnico especializado, composto por engenheiros que podem lhe auxiliar neste serviço.

E havendo dúvidas entre em contato conosco por um dos canais ociais ACRO. Estaremos prontos em lhe atender.

www.acrocabo.com.br | acrocabo@acrocabo.com.br (11) 3299.5400

LINGAS DE CORRENTE GRAU 8 e 10

CORRENTE GRAU 8

Material: Aço Alloy Grau 8. Acabamento: Oxidado Preto Norma: EN 818-2

ANEL DE SUSTENTAÇÃO SOLDADO

Material Aço Alloy Grau 8. Acabamento Pintura Epoxi

Norma EN 1677-4

As dimensões podem variar de acordo com o lote de fornecimento

Corrente G8 recomendada

Fator de Segurança: 4 vezes a carga de trabalho

Consulte nosso Departamento Comercial Lingas de Corrente de 1 ou 2 pernas

ANEL DE SUSTENTAÇÃO FORJADO

Material Aço Aloy Grau 8 Acabamento: Pintura Epoxi

Norma EN 1677-4

As dimensões podem variar de acordo

de Cabo de Aço de 1 ou 2 pernas

0,380 0,515 0,825 1,410 2,330 3,940 7,070 9,030 13,000 17,500 24,630 32,100 46,000

Fator de Segurança: 4 vezes a carga de trabalho

de Corrente de 1 ou

1/4", 5/16" e 3/8" 3/8" e 7/16' 1/2" e 9/16" 5/8" 3/4" e 7/8" 7/8" e 1" 1" e 1.1/8" 1.1/4" e 1.3/8" 1.1/2" e 1.3/4" 1.3/4" e 2" 2" 2.1/4" e 2.1/2" 2.1/2"

0,415 0,770 0,900 1,540 2,240 4,400 7,070 11,620 16,450 23,110 32,500 38,300 52,160

Pol A

ANEL DE SUSTENTAÇÃO C/ 2 SUB-ELOS SOLDADO

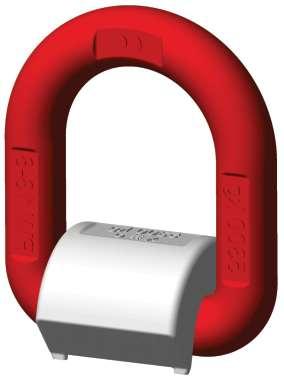

OLHAL DE SUSPENSÃO

PLE - Soldável

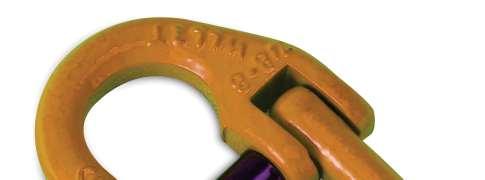

ELO DE LIGAÇÃO

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Dimensões (mm) Carga de Trabalho

Lingas de Corrente de 3 ou 4 pernas

Lingas de Cabo de Aço de 3 ou 4 pernas

mm Pol

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8

Acabamento: Pintura Epoxi

Norma: EN 1677-4

As dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial

Diâmetro (mm)

Dimensões (mm) Carga de trabalho Kgf

Fator de Segurança: 4 vezes a carga

As dimensões

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Peso por Peça

GANCHO CLÉVIS ENCURTADOR

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

OLHAL ENCURTADOR

de Segurança:

Material: Aço Alloy Grau 8 Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Material Aço

Norma

As dimensões podem variar

GANCHO

OLHAL AUTOMÁTICO

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi Norma EN 1677-1

Consulte

GANCHO GIRATÓRIO AUTOMÁTICO

do corrente (mm)

Dimensões (mm) Carga de Trabalho

Peso por Peça

Dimensões (mm) Carga de Trabalho

corrente (mm)

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 8. Acabamento: Pintura Epóxi Norma EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Dimensões (mm)

Material: Aço Alloy Grau 8 Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 10 Acabamento Oxidado Preto Norma: EN 818-2

Dimensões (mm) Carga de Trabalho

Lingas de Corrente mm S

ANEL DE SUSPENSÃO C/ 2 SUB-ELOS

Fator de Segurança: 4 vezes a carga de trabalho

Material Aço Alloy Grau 10 Acabamento: Pintura Epóxi Norma EN 1677-4

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

LINK SUB-ELOS

Dimensões (mm) Carga de Trabalho Peso por Peça E d T

Lingas de Corrente de 3 ou 4 pernas mm

Fator de Segurança: 4 vezes a carga de trabalho

Material Aço Alloy Grau 10 Acabamento: Pintura Epóxi Norma EN 1677-4

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

ELO DE LIGAÇÃO

GANCHO GIRATÓRIO AUTOMÁTICO

Dimensões (mm)

Fator de Segurança: 4 vezes a carga de trabalho

Material Aço Alloy Grau 10 Acabamento: Pintura Epóxi

Norma EN 1677-3

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Fator

GANCHO CLÉVIS

OLHAL

(mm)

Fator de Segurança: 4 vezes a carga de trabalho

Material Aço Alloy Grau 10

Acabamento: Pintura Epóxi

Norma EN 1677-2

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

Material Aço Alloy Grau 10

Acabamento: Pintura Epóxi

Norma EN 1677-2

Consulte nosso Departamento Comercial Dimensões (mm)

Fator de Segurança: 4 vezes a carga de trabalho

As dimensões podem variar de acordo com o lote de fornecimento

Material: Aço Alloy Grau 10. Acabamento: Pintura Epóxi Norma: EN 1677-3

As dimensões

GANCHO CLÉVIS ENCURTADOR

* Modelo sem base de apoio para o

* Modelo sem base de apoio para o elo

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 10. Acabamento: Pintura Epóxi

Norma: EN 1677-1

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

GANCHO OLHAL AUTOMÁTICO

Dimensões (mm)

Fator de Segurança: 4 vezes a carga de trabalho

Material: Aço Alloy Grau 10. Acabamento: Pintura Epóxi

Norma: EN 1677-3

As dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

GANCHO OLHAL ENCURTADOR

* Modelo sem base de apoio para o elo

Fator de Segurança: 5 vezes a carga de trabalho PLBW - Giratório Articulado

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

OLHAL DE SUSPENSÃO

PLGW - Parafuso

Carga de trabalho

Dimensões (mm)

Fator de Segurança: 4 vezes a carga de trabalho

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

OLHAL DE SUSPENSÃO

PLGW - Porca

As dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

Rosca

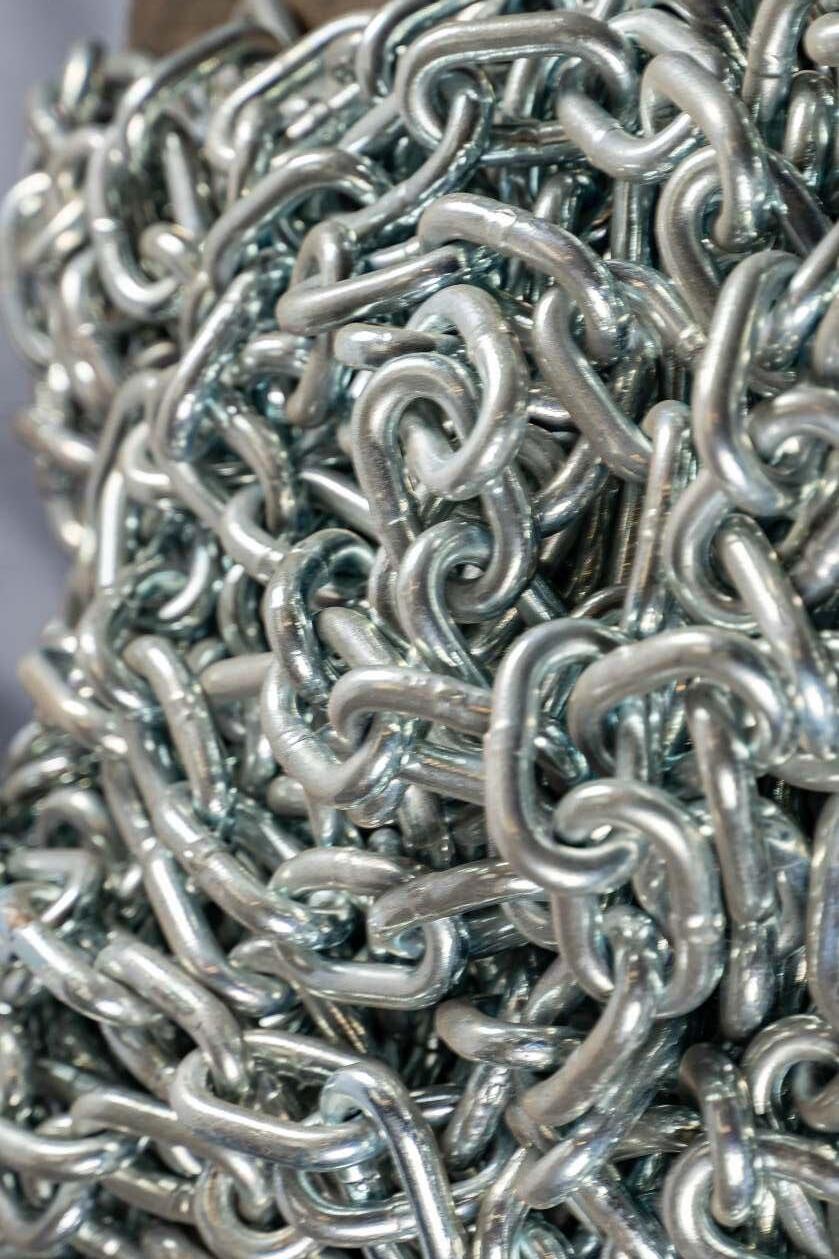

LINGAS DE CORRENTE

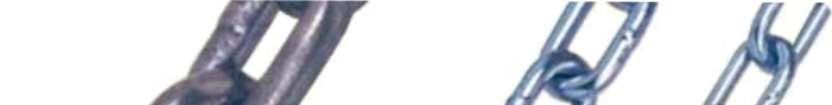

Correntes

CORRENTE SOLDADA ELO CURTO

Acabamentos: Galvanizado ou Polido

CORRENTE INOXIDÁVEL ELO CURTO

Inox (AISI 304 e AISI 316)

Diâmetro

Algumas

Norma Aplicável NBR 15293

Acabamento: polido galvanizado eletrolítico e galvanizado á fogo sob consulta Algumas dimensões podem variar de acordo com o lote de fornecimento Consulte nosso Departamento Comercial

CORRENTE SOLDADA ELO LONGO

Acabamentos: Galvanizado ou Polido

Acabamento polido, galvanizado eletrolítico galvanizado a fogo sob consulta

Algumas dimensões podem variar de acordo com o lote de fornecimento

Consulte nosso Departamento Comercial

25.000 32.000 40.000 51.000 56.000

CORDAS

CORDA DE SEGURANÇA NR-18

Corda Nylon / Poliamida / Bombeiro

Diâmetro Rendimento Carga Ruptura Mínima Rolo Peso

Material:

Norma:

CORDA POLIPROPILENO (PP) TORCIDA

CORDA POLIPROPILENO (PP) TRANÇADA

Disponível nas cores Branca e Preta

CORDA SISAL NATURAL TORCIDA

CORDA DE POLIETILENO

Consulte-nos para corda sisal oleada.

CORDA RAPEL (SEMI-ESTÁTICA)

LAÇO SINTÉTICO HMPE DYNEEMA - ACROFORCE

Conforme ABNT NBR ISO 18264

138,09 161,71

8,26 9,78 11,23 12,87 14,48 16,28 18,26 19,75 21,86 24,12 28,61 34,01 39,65 45,70 51,76 58,92 66,26 73,60 82,78 97,65 114,35 124,81 143,35 162,80 183,00 203,74 227,60 9,50 11,80 14,56 17,52 20,75 23,83 27,29 30,72 34,54 38,74 41,89 46,37 51,16 60,70 72,15 84,10 96,95 109,80 124,98 140,56 156,13 175,60 207,14 242,57 264,76 304,09 345,36 388,19 432,19 482,80 6,72 8,34 10,30 12,39 14,67 16,85 19,30 21,72 24,42 27,39 29,62 32,79 36,18 42,92 51,02 59,47 68,56 77,64 88,38 99,39 110,40 124,17 146,47 171,52 187,22 215,03 244,21 274,49 305,60 341,40 880 990 1100 1210 1320 1430 1540 1650 1760 1870 1980 2090 2200 2420 2640 2860 3080 3300 3520 3740 3960 4400 4840 5280 5720 6160 6600 7040 7480 7920 8,46 10,51 12,97 15,60 18,48 21,22 24,30 27,35 30,75 34,49 37,30 41,29 45,56 54,05 64,24 74,89 86,33 97,77 111,29 125,16 139,03 156,36 184,44 215,99 235,76 270,77 307,52 345,66 384,84 429,91

Diferenciais e Benefícios do Laço Sintético

Eliminação dos custos de manutenção.

Eliminação de contaminação por graxa ou lubriﬁcantes

Eliminação de riscos ergonômicos dos trabalhadores que manuseiam os cabos

Aumento da vida útil de outras peças do sistema.

Maior segurança de operações (ruptura não tem o ‘efeito chicote’ dos cabos de aço).

Entre em contato e solicite material

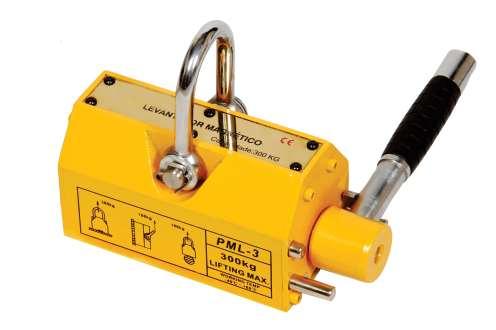

TALHAS E EQUIPAMENTOS

Modelo (Referência)

Capacidade de Suspensão (Tons)

Altura de Elevação (m)

Teste de Carga (Kn)

Esforço Requerido (n)

Ramais de Correntee

Diâmetro da Corrente de Carga (mm)

Dimensões A (mm)

(mm)

(mm) K (mm)

Peso Liquido (kg)

Dimensões da Embalagem (cm)

Peso extra p/ metro de corrente (Kg)

* Consulte nosso Depto Comercial para demais alturas de elevação

Modelo (Referência)

Capacidade de Suspensão (Tons)

(m)

Ramais de Corrente

Diâmetro da Corrente de Carga (mm) Dimensões A (mm)

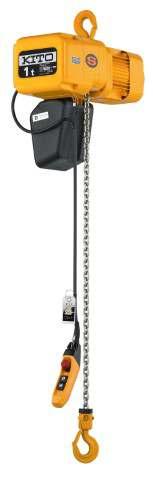

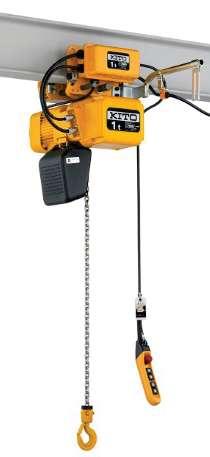

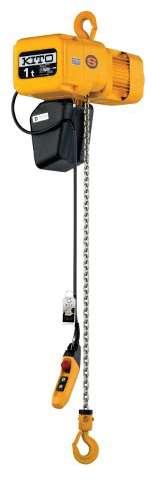

TALHAS MANUAIS E ELÉTRICAS

As talhas da Kito são mundialmente reconhecidas por sua grande duralibilidade. Décadas de engenharia especializada e testes no local de trabalho deram à Marca informações líderes no setor sobre como criar as talhas mais robustas do mundo, componente por componente.

O objetivo mais importante de Kito é proteger os trabalhadores que usam os seus produtos. É por isso que os cascos de aço são mais fortes, as correntes são mais resistentes e cada componente da Kito pode suportar melhor as condições adversas do mundo real.

As talhas Kito foram projetadas para prosperar em alguns dos ambientes mais severos do mundo. No Brasil, o equipamento é usado em todos os lugares, desde as profundezas das minas de potássio até em condições de vida ou morte no topo de uma turbina eólica a 300 metros no ar.

Entre em contato para mais informações técnicas ou solicite um orçamento. (11) 3299.5400

ACRO SP | (41) 3045.7500 acrocuritiba@acrocabo.com.br

ACRO PR | www.acrocabo.com.br acrocabo@acrocabo.com.br

PATESCAS com olhal ou gancho Aplicação: desvios para cabos
