Solutions de drainage pour les conditions environnementales
de demain

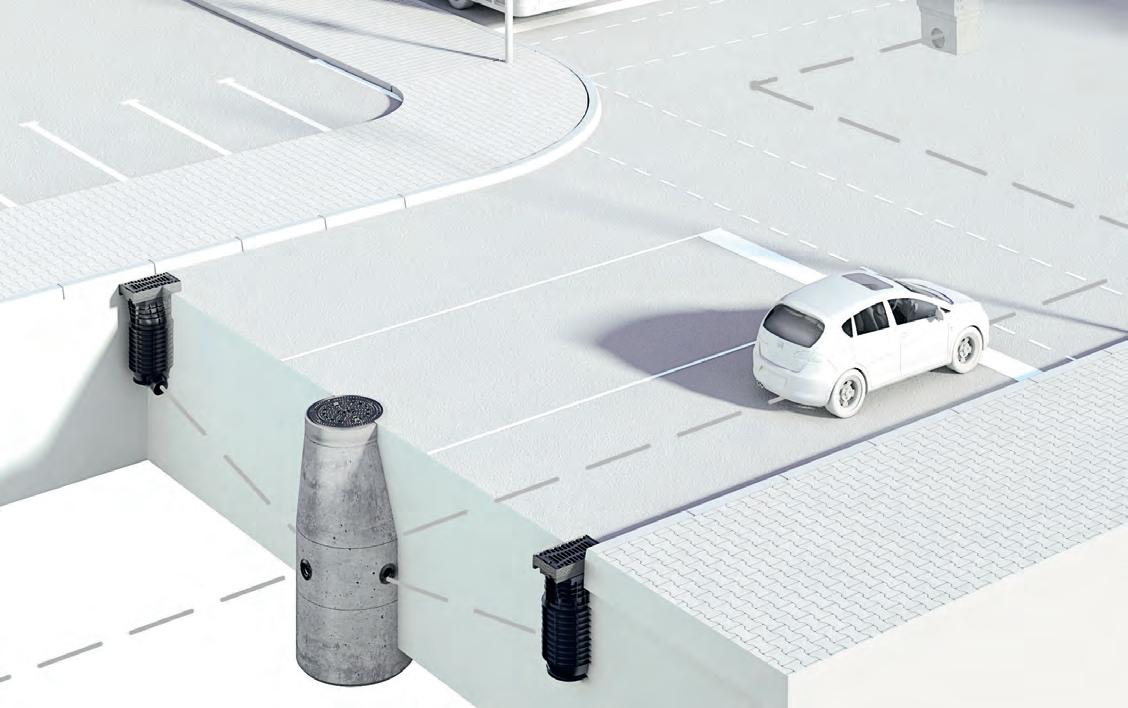

Le système de drainage de voirie ACO Combipoint en polypropylène permet d’éviter les dommages liés aux phénomènes météorologiques de plus en plus extrêmes. Une répartition des charges ingénieuse, un montage sans joint de mortier mais aussi le découplage de la charge aboutissent à une solution innovante : évacuer les charges avant la survenance de dommages.
La problématique de l’état actuel des routes
Classesderésistance
Conformément à la norme NF EN 124
Matériau
Polypropylène (PP)
Polyéthylène (PE)
Champsd’application
n Places de stationnement pour voitures et poids-lourds
n Drainage de voirie
La majorité des avaloirs de voirie installés actuellement sont en béton. Les dommages connus sont étroitement liés à la construction :
Affaissements de l’environnement immédiat
n La rehausse ne bouge pas
n Les conséquences sont l’affouillement et les dégâts liés au gel

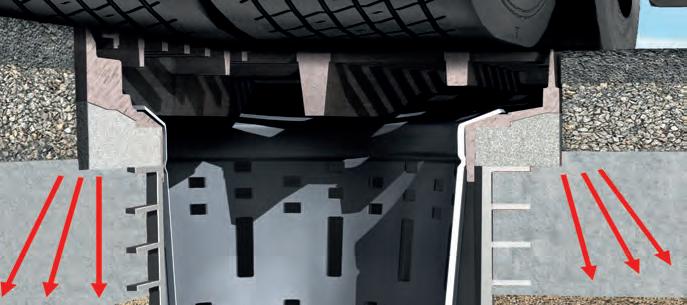

La solution : Découplage de la charge – Evacuer les charges avant la survenance de dommages
Plus flexible
Dans un système modulaire, il est possible de réaliser toutes les formes d’avaloirs. Ceux-ci peuvent être adaptés instantanément à différentes situations grâce au principe télescopique et à leur caractère inclinable.
Plus fort
Plus dense
Le polypropylène se distingue essentiellement par son caractère durable et son imperméabilité à l’eau.
Le joint intégré du système modulaire Combipoint PP relie les composants entre eux de manière étanche jusqu’à 0,5 bar.
Le joint de mortier est le point faible des constructions conventionnelles. Il est possible de s’en passer pour les éléments en polypropylène ACO Combipoint car le découplage de la charge est assuré par le principe télescopique à l’œuvre dans la partie inférieure de l’avaloir. Cela permet d’amortir les affaissements qui surviennent dans la zone de remblai.
Plus léger
Contrairement aux composants similaires en béton, les modules Combipoint en polypropylène sont de véritables poids plumes. Non seulement le transport et la manipulation en sont facilités, mais cela assure aussi une installation économique sans appareils lourds.
Destruction du joint de mortier et des éléments en béton
n L’avaloir s’affaisse
n Conséquence : Le revêtement se détériore
Plus durable
La durabilité signifie pour nous une répartition des charges plus ingénieuse pour une durée d’utilisation prolongée.
Le découplage des charges liées à la circulation et la suppression du joint de mortier garantissent la longévité des avaloirs de voirie Combipoint.
16
ACO Combipoint Informations produits 416

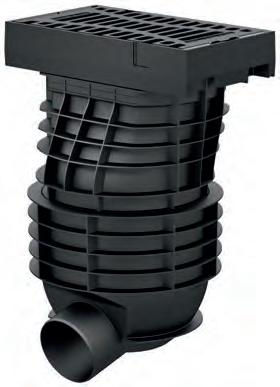

Avaloirs ACO Combipoint PP
Poids léger, flexible et construction modulaire
Charges découplées
La couronne de répartition et le joint de mortier étant éliminés, les charges liées à la circulation sont déviées durablement vers les couches attenantes.

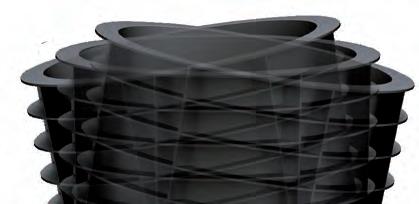

Inclinable

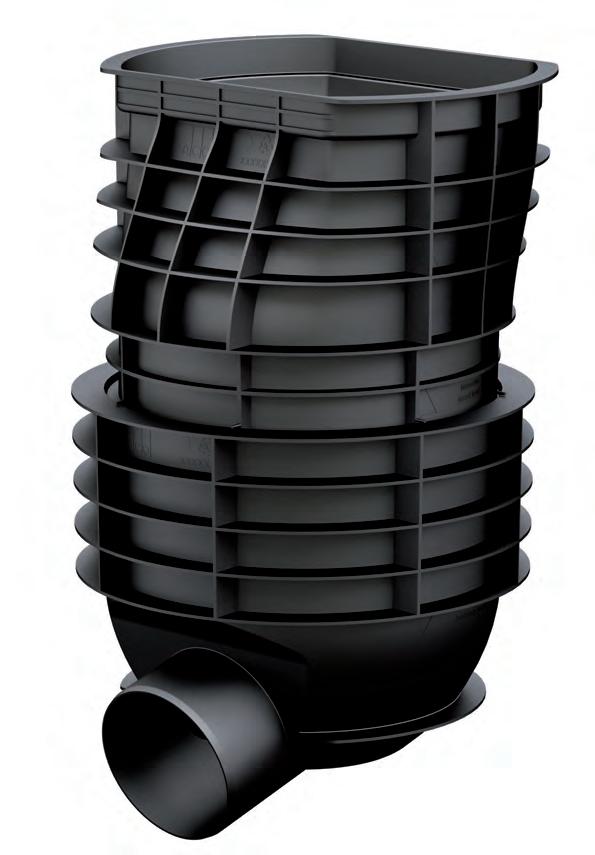

Le raccordement enfichable des parties supérieures peut être adapté à l’inclinaison longitudinale et transversale du terrain (angulation jusqu’à 8 %).
Sur mesure
Le tablier en fonte qui entoure la partie inférieure de la rehausse est parfaitement ajusté au corps de l’avaloir.
Télescopique
Réglage optimal de la hauteur des différents composants grâce au principe télescopique de chaque raccordement enfichable.
Léger
Le poids léger des composants est un réel avantage pour la pose des avaloirs de voirie. Le polypropylène est économique car il réduit nettement les temps de pose et ne nécessite aucun dispositif de levage lourd.
Pivotant
La partie inférieure ronde pivote autour de l’axe de l’avaloir sans entraîner les parties supérieures et intermédiaires.
Etanche
Etanche jusqu’à 0,5 bar grâce au joint à lèvres EPDM intégré.
16
Profondeur d’insertion minimum ±3 cm 8 %
ACO Combipoint Informations produits 417

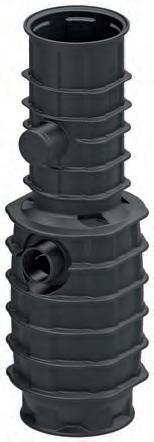

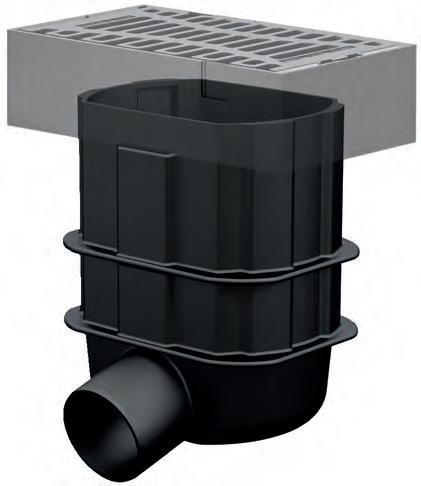

Avaloir de voirie ACO Combipoint PE
Corps d’avaloir d’une seule pièce en polyéthylène
Soudable
Les corps d’avaloir d’une seule pièce Combipoint PE sont disponibles dans toutes les versions habituelles et peuvent être raccordées à l’aide de manchons soudables à la tuyauterie grâce aux embouts conçus également d’une seule pièce en polyéthylène.

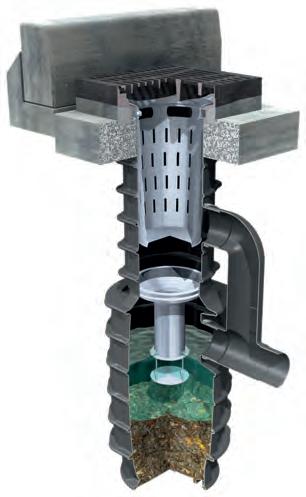

Avaloir de séparation ACO Combipoint SSA
Une réduction de l’apparition de corps solides

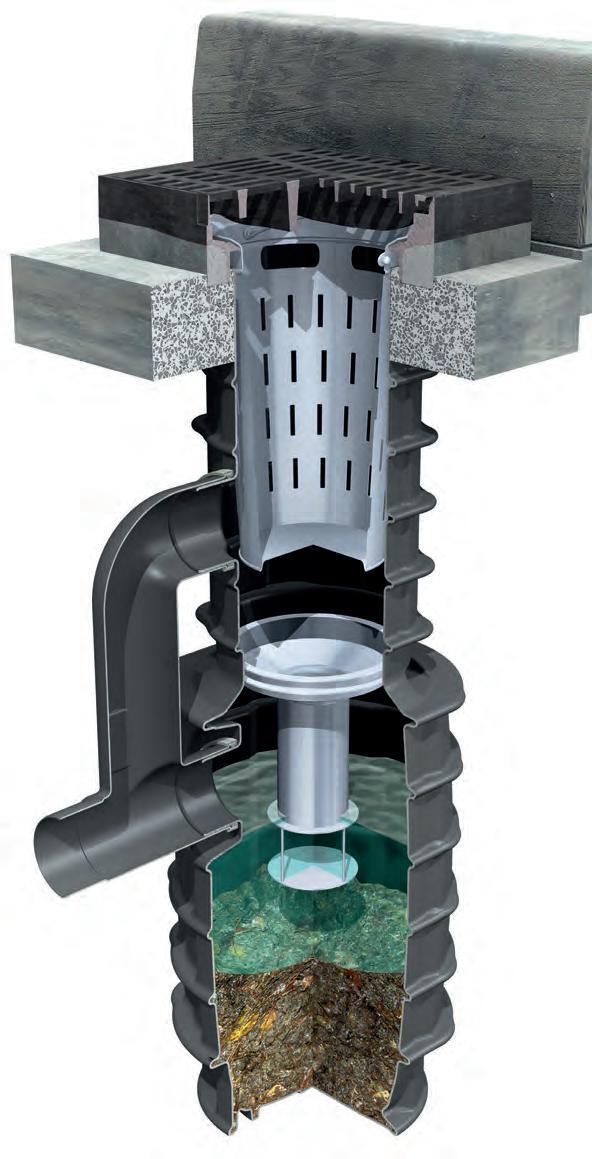

n Une retenue des corps solides au moins 32 % plus importante qu’avec des avaloirs traditionnels dotés de débourbeurs
n Une retenue des corps solides au moins 71 % plus importante qu’avec des avaloirs traditionnels dotés de siphons de sol
Coefficient de perméabilité 0,6 selon la notice DWA-M 153
16
1 2 3 4
Grille Panier Tranquillisateur Débourbeur Sortie 1 2 3 4
5 5 ACO Combipoint Informations produits 418

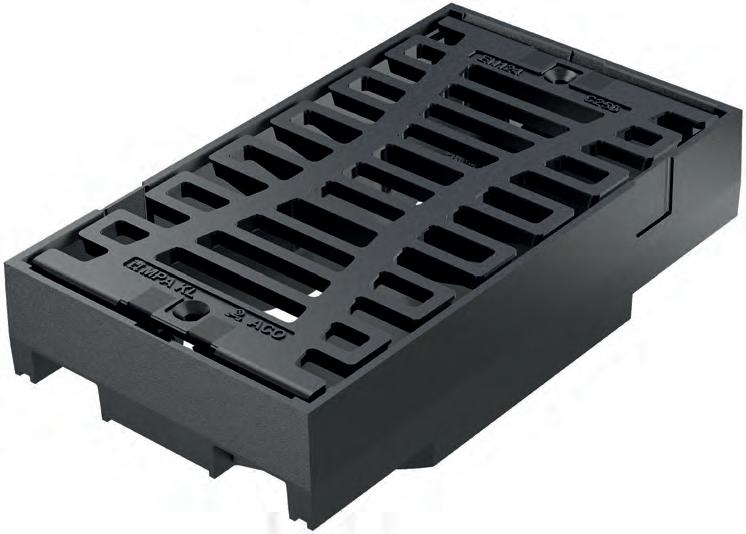

Rehausse ACO adaptée à toutes les applications
Surface d’absorption maximale
Design Aqua Plus pour les zones particulièrement polluées par des feuilles mortes, des déchets verts et des détritus mais aussi pour les zones inondables
Polyvalent
Design Multitop adapté à presque toutes les applications grâce à sa structure à fentes spécifique
Design standard sans dispositif de verrouillage, sécurisé par son propre poids selon la norme NF EN 124
Volume d’absorption exceptionnel
800 mm de longueur et tiges transversales optimisées. Particulièrement adapté aux routes de montagne et aux routes en forte pente
16
Version avec charnière unilatérale pour intervenir sur les autoroutes
Avaloir simple
ACO Combipoint Informations produits 419
ACO Combipoint polypropylène
Avantages produit
n Poids léger flexible et construction modulaire
n Corps en polypropylène (PP), résistant aux produits déverglaçants, hautement résistant aux produits chimiques
n Charge découplée grâce au principe télescopique, sans joint de mortier
n Partie inférieure pivotante
n Composants légers
n Étanche jusqu’à 0,5 bar
n Inclinaison jusqu‘à 8% de la partie supérieure
n Uniquement combiné à des rehausses Combipoint
HauteurTaillePoidsUnité N° d'article [mm][mm][kg][pce] FondderegardavecsortieDN160 Ø160 350 Ø437 15° 350 – 2,61289010 Fondderegardborgne 350 Ø437 350 – 2,51289011 Rehaussesupérieurepourgrille300x500mm Ø399 270 +/-30 Einstecktiefe 350 350 270 +/30 2,61289012 ACO Combipoint Informations produits 420 16
HauteurTaillePoidsUnité N° d'article [mm][mm][kg][pce] Rehaussecirculaire 270 +/-30 Einstecktiefe 350 Ø437 350 270 +/30 2,61289013 RehaussecirculaireavecsortieDN160 Ø160 Ø437 280 +/-10 Einstecktiefe 350 350 280 +/10 2,81289014 Accessoires DescriptionAdaptéàPoidsUnité N° d'article [kg][pce] Siphondouble n Pour avaloir de séparation n Pour obturateur anti-odeur extérieur n Combipoint o DN 160 1,0 12 89052 Élémentderehausse n Hauteur : 120 mm n Peut être raccourci par le client n Avaloirs de voirie Combipoint o 300 × 500 mm 1,5 12 89063 o 500 × 500 mm 1,5 12 89064 Obturateur n DN 160 n Avaloirs de voirie Combipoint 0,3 1 89062 ACO Combipoint Informations produits 421 16
ACO Combipoint polyéthylène
Avantages produit
n Matériau polyéthylène (PE)
n Charge découplée par la suppression du joint de mortier
n Sor tie adaptée aux manchons à souder
n Corps d’avaloir monolithique
n Classes de résistance C 250 – D 400
n Uniquement combiné à des rehausses Combipoint
n Rehausses adaptées à l’utilisation de panier
n Sor tie DN 160
FormeHauteurPoidsUnité N° d'article [mm][kg][pce] Bouesèche 313 500 15° Ø160 Version courte 5006,0 120170.39.94 Ø160 313 750 15° Version longue 7509,0 120170.39.95 ACO Combipoint Informations produits 422 16
Corps d’avaloir 300 × 500
FormeHauteurPoidsUnité N° d'article [mm][kg][pce] Bouehumide Ø160 313 1300 650 – 1 300 19,0 4 0170.39.98 Corps d’avaloir 500 × 500 FormeHauteurPoidsUnité N° d'article [mm][kg][pce] Bouesèche Ø160 15° 500 437 Version courte 5006,0 120170.39.96 437 750 Ø160 15° Version longue 7509,0 120170.39.97 ACO Combipoint Informations produits 423 16
FormeHauteurPoidsUnité N° d'article [mm][kg][pce] Bouehumide 437 1780 Ø160 Ø160 525 480 Version longue 1 750 22,0 2 0170.40.00 Accessoires DescriptionAdaptéàPoidsUnité N° d'article [kg][pce] Élémentderehausse n Hauteur : 120 mm n Peut être raccourci par le client n Avaloirs de voirie Combipoint o 300 × 500 mm 1,512 89063 o 500 × 500 mm 1,512 89064 Obturateur n DN 160 n Avaloirs de voirie Combipoint 0,3 1 89062 Siphondouble n Pour avaloir de séparation n Pour obturateur anti-odeur extérieur n Combipoint o DN 160 1,012 89052 ACO Combipoint
424 16
Informations produits
ACO Combipoint Informations produits NOTES 425 16
Avaloir de séparation ACO Combipoint pour voirie (ASV)
Avantages produit
n Traitement décentralisé des eaux pluviales pour minimiser les apports de matières solides
n Nettoyage facile
n Matériau polyéthylène (PE)
n Charge découplée par la suppression du joint de mortier
n Corps d’avaloir monolithique
n Selon la notice DWA-M 153 : Type D26 avec facteur 0,6
n Uniquement combiné à des rehausses Combipoint
n Rehausses adaptées à l’utilisation d'un panier
n Sor tie DN 160
n AS V comme traitement de l’eau de pluie
DescriptionHauteurPoidsUnité N° d'article [mm][kg][pce] Rehausse500×500 n Forme plate, grille design Multitop n Rehausses alternatives 150 80,0 12 89117 Corpsd’avaloir500×500 n Boue humide, version longue 1 750 22,0 2 0170.40.00 ACO Combipoint Informations produits 426 16
DescriptionHauteurPoidsUnité N° d'article [mm][kg][pce] Siphondouble 700 1,0 12 89052 PièceASV n Pour avaloir de séparation pour voirie (ASV) en acier inoxydable comme réducteur de turbulences 473 3,5 10 89053 Accessoires DescriptionAdaptéàPoidsUnitéN°d'article [kg][pce] Obturateurs n Pour le drainage lors de travaux n 1 jeu = 2 pièces n Avaloirs de pont n Rehausses Multitop pour avaloirs de voirie 0,5 1 67308 Crochetsetclésdemanutention n Longueur : 600 mm n Couvercles de regard Multitop, Civictop, Durpren, Pewepren n Rehausses Multitop, Aqua Plus, Standard n Avaloirs de pont 1,5 1 600643 ACO Combipoint Informations produits 427 16
Rehausses 300×500 mm
Avantages produits
n Grilles au design Multitop conformément aux directives de qualité, d’essai et d’assurance qualité pour la fonte RAL-GZ 692
n Ouverture facile
n Pas de vibrations grâce à la structure du cadre en PEWEPREN
n Cadre fermé sur tout le pourtour avec drainage des eaux pendant toute la durée du chantier
n Grilles au design Multitop mais également
Aqua-Plus
o Sécurisé pour la circulation, facile à utiliser grâce à la grille verrouillée sans vis
o Dispositif de verrouillage en polypropylène à haute résistance, sans maintenance nécessaire
o Grille rabattable et amovible sur 2 côtés à environ 110 degrés grâce à une double charnière multifonction
n Couvercles conformes à la norme NF EN 124-2
n Rehausses adaptées à l’utilisation d’un panier
n Grilles au design Multitop
o Installation en voirie et zones piétonnes
n Grilles au design Multitop Aqua Plus
o Particulièrement adapté aux zones chargées de feuillage, déchets verts et détritus
n Grille avec une charnière unilatérale
o Adapté pour une utilisation en tant que couvercle d’autoroute
n Utiliser les couvercles combinés à l’avaloir
Combipoint PP et PE
Grille fonte plate au design Multitop n Adapté à l’installation sur des rues, voies et zones piétonnes 300 524 24 30 100 Dimensions Surface d’absorptionMatériauPoidsUnité N° d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] C250 300524100667Fonte Fonte 35,524 89111 D400 300524100667Fonte Fonte 40,024 89115 ACO Combipoint Informations produits 428 16
Grille fonte plate au design Aqua Plus
n Particulièrement adapté aux zones chargées de feuillage, déchets verts et détritus
Grille plate standard
n Grille standard sans charnière, amovible
n Sans dispositif de verrouillage, grille sécurisée par son propre poids selon la norme DIN 1229
524 300 41.5 30 100 Dimensions Surface d’absorptionMatériauPoidsUnitéN°d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] D400 300524100835Fonte Fonte 36,124 89442
300 30 100 500 25 37,5 C250 Dimensions Surface d’absorptionMatériauPoidsUnitéN°d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] C250 300500100600Fonte Fonte 42,0241200475 D400 300500100600Fonte Fonte 54,5241200476 ACO Combipoint Informations produits 429 16
Avec grille plate et cadre en fonte, grille design Aqua Plus
n Adapté pour une rehausse sur autoroute
n Grille et cadre indissociables grâce à une charnière, rabattable à environ 110 degrés
300 558 41.5 30 100 Dimensions Surface d’absorptionMatériauPoidsUnité N° d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] D400 300558100875Fonte Fonte 39,124 89451 Grille fonte concave au design Multitop n Pour une utilisation en voirie et zones piétonnes 300 524 23,5 30 125 15 DimensionsFentes Surface d’absorptionMatériauPoidsUnité N° d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][mm][cm²][kg][pce] C250 30052412515650Fonte Fonte 43,024 89112 D400 30052412515650Fonte Fonte 43,024 89116 ACO Combipoint Informations produits 430 16
Accessoires DescriptionAdaptéàPoidsUnitéN°d'article [kg][pce] Obturateurs n Pour le drainage lors de travaux n 1 jeu = 2 pièces n Avaloirs de pont n Rehausses Multitop pour avaloirs de voirie 0,5 1 67308 Crochetsetclésdemanutention n Longueur : 600 mm n Couvercles de regard Multitop, Civictop, Durpren, Pewepren n Rehausses Multitop, Aqua Plus, Standard n Avaloirs de pont 1,5 1 600643 Obturateuranti-odeurs n Pour obturateur anti-odeurs intérieur n Peut être inspecté n Peut être rallongé de façon individuelle avec un raccord DN 200 n Rehausses pour avaloirs de rue Combipoint o 300×500 2,010 133780 ACO Combipoint Informations produits 431 16
Rehausses 500×500 mm
Avantages produits
n Grilles au design Multitop conformément aux directives de qualité, d’essai et d’assurance qualité pour la fonte
n Ouverture facile
n Pas de vibrations grâce à la structure du cadre en PEWEPREN
n Cadre fermé sur tout le pourtour avec drainage des eaux pendant toute la durée du chantier
n Grilles au design Multitop mais également
Aqua-Plus
o Sécurisé pour la circulation, facile à utiliser grâce à la grille verrouillée sans vis
o Dispositif de verrouillage en polypropylène à haute résistance, sans maintenance nécessaire
o Grille rabattable et amovible sur 2 côtés à environ 110 degrés grâce à une double charnière multifonction
n Couvercles conformes à la norme NF EN 124-2
n Rehausses adaptées à l’utilisation de panier
n Grilles au design Multitop
o Adapté à l’installation en voirie et zones piétonnes
n Grilles au design Multitop Aqua Plus
o Particulièrement adapté aux zones chargées de feuillage, déchets verts et détritus
n Grille avec une charnière unilatérale
o Adapté pour une installation sur autoroute
n Utiliser les rehausses combinées à l’avaloir de voirie
Combipoint PP, PE et ASV
n Adapté à l’installation sur des rues, voies et zones piétonnes 524 500 24 150 30 Dimensions Surface d’absorptionMatériauPoidsUnité N° d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] C250 500524150 1 125 BEGUFonte 74,012 89113 D400 500524150 1 125 BEGUFonte 80,012 89117 ACO Combipoint Informations produits 432 16
Grille fonte plate au design Multitop
Grille fonte plate au design Aqua-Plus n Particulièrement adapté aux zones chargées de feuillage, déchets verts et détritus 500 524 41.5 150 30 Dimensions Surface d’absorptionMatériauPoidsUnitéN°d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] D400 500524150 1 477 BEGUFonte 79,612 89443 Grille fonte plate standard n Particulièrement adapté aux zones chargées de feuillage, déchets verts et détritus 30 27 36 150 500 500 Dimensions Surface d’absorptionMatériauPoidsUnitéN°d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] C250 500500150 1 080 BEGUFonte 85,0121201558 D400 500500150 1 080 BEGUFonte 104,0121201559 ACO Combipoint Informations produits 433 16
Grille fonte plate avec une charnière unilatérale au design Aqua Plus
adapté aux zones chargées de
Grille fonte concave au design Aqua Plus
n Particulièrement
déchets
et détritus 559 500 150 41.5 Dimensions Surface d’absorptionMatériauPoidsUnité N° d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] D400 500559150 1 528 BEGUFonte 90,512 89528
n Installation en voirie et zones piétonnes 175 524 500 23,5 30 25 DimensionsFentes Surface d’absorptionMatériauPoidsUnitéN°d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][mm][cm²][kg][pce] C250 50052417525 1 113 BEGUFonte 80,012 89114 D400 50052417525 1 113 BEGUFonte 83,512 89118
434 16
feuillage,
verts
ACO Combipoint Informations produits
Accessoires DescriptionAdaptéàPoidsUnitéN°d'article [kg][pce] Obturateurs n Pour le drainage lors de travaux n 1 jeu = 2 pièces n Avaloirs de pont n Rehausses Multitop pour avaloirs de voirie 0,5 1 67308 Crochetsetclésdemanutention n Longueur : 600 mm n Couvercles de regard Multitop, Civictop, Durpren, Pewepren n Rehausses Multitop, Aqua Plus, Standard n Avaloirs de pont 1,5 1 600643 Obturateuranti-odeurs n Peut être inspecté n Peut être rallongé de façon individuelle avec un raccord DN 200 n Rehausses pour avaloirs de rue Combipoint o 500×500 2,1 10 133781 ACO Combipoint Informations produits 435 16
Rehausses 500×500 mm
Avantages produits
n Optimisation hydraulique grâce aux tiges transversales de la grille
n Pas d’eau résiduelle stagnante, grâce à la grille fixée à un seul côté du cadre
n Poids de la grille environ 55 kg
n Pas de vibrations grâce à la structure du cadre en PEWEPREN
n Dispositif de verrouillage en polypropylène à haute résistance, sans maintenance nécessaire
n Couvercles conformes à la norme NF EN 124-2
n Rehausses adaptées à l’utilisation de panier
n Pour un drainage optimal en voirie en montagne
n Utiliser les couvercles combinés à l’avaloir Combipoint PP et PE
Grille fonte plate avec couvercle en voirie de montagne «Total»
n Installation en voirie de montagne
Dimensions Surface d’absorptionMatériauPoidsUnité N° d'article Larg.Long.HauteurCadreGrille [mm][mm][mm][cm²][kg][pce] D400 500800140 1 832 Fonte Fonte 113,0101203800 ACO Combipoint Informations produits 436 16
Accessoire DescriptionAdaptéàPoidsUnité N° d'article [kg][pce] Crochetsetclésdemanutention n Longueur : 600 mm n Couvercles de regard Multitop, Civictop, Durpren, Pewepren n Rehausses Multitop, Aqua Plus, Standard n Avaloirs de pont 1,5 1 600643 ACO Combipoint Informations produits 437 16
