EXPERIENCES PROFESSIONNELLES & WORKSHOP
• Chef de projet / Dessinateur projeteur [2019/02 - 2022/07] :
Agence d’architecture Archi Art Concept (SN)
• Conception de projets architecturaux et urbains à des échelles variées
• Elaboration de plans (APS, APD, DCE, EXE)
• Réalisation de maquette 3D (Image et Vidéo)
• Conception de mobilier spécifiques
• Suivi de travaux
• Encadreur Workshop / Concours Swiss Agency [2022/02]
for Development and Cooperation (SDC)
Collège universitaire d’architecture de Dakar (SN)
Encadrement d’etudiant de 3e année de licence dans le cadre du workshop / concours pour la réalisation d’un espace de jeunesse dans le cadre du 9eme Forum mondial de l’eau se déroulant à Dakar du 21 au 25 mars 2022
• Auxiliaire d’enseignement [2021/01 - 2021/05]
Collège universitaire d’architecture de Dakar (SN)
Auxiliaire d’enseignement dans le cadre d’un cours de design d’interieur Encadrement d’un groupe de 30 étudiants et correction d’examens
• Stagiaire technicien supérieur en architecture [10/2019- 12/2019]
Cabinet d’architecture Archithiomphe
FORMATIONS
• Université de Montréal [2023 - Présent]
Faculté Art et Science : Complément de formation
• Collège Universitaire d’Architecture de Dakar [2016-2019]
Licence en Architecture
ABDOULAYE SARR TECHNICIEN SUPÉRIEUR EN ARCHITECTURE
01 02 03 04
GRAPHIC
STUDIO WORK RESIDENTIAL URBAN SCALE
STUDIO WORK
PROJET DE CONSTRUCTION D’UN GROUPE SCOLAIRE
01 COPAK
Maitre d’ouvrage : Privé
Maitre d’oeuvre : Archi Art Concept
Emplacement : Dakar (SN)
Cout du projet: -
Statut du projet: Etudes
Mission: Conception, APS, APD,
Visualisation 3D
Année: 2022
Ce
GSPublisherVersion MAITRE D OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG F Titre du document PC - Plan RDC DESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date JUIN 202 PHASE A P S PROJET DE CONSTRUCTION DU GROUPE SCOLAIRE COPAK DIAMNIADIO MAITRE D OUVRAGE SIFA Adresse Villa 10753 Sicap Foire ECHELLE DU DESSIN 200 1 2 3 4 5 18 8,82 18 8,82 18 1,20 2,66 1,96 7,00 18 4,32 18 8,82 18 8,82 18 8,82 4,32 13,27 18 13,28 18 3,00 4,44 1,62 1,50 18 18 18 18 18 18 13,27 18 13,28 3,78 18 1,20 W RUE 4B3 ( E : 20m) COUR Bureau Surface 21 50 m Accueil Surface 02 m Controle accés Surface 16 Bureau Surveillant géneral Surface 29 55 Salle attente Salle de classe Surface 61 74 Salle de classe Surface 61 Salle de classe Salle de classe Surface 61 74 Salle Surface 61 74 m Cuisine Surface 61 Refectoire Surface 93 Refectoire Surface 92 92 Bibliotheque Surface 137 73 Bureau Surface 12 50 m A A GSPublisherVersion MAITRE D OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG F Titre du document PC - Plan Etage 1 DESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date JUIN 2022 PHASE A P S PROJET DE CONSTRUCTION DU GROUPE SCOLAIRE COPAK DIAMNIADIO MAITRE D OUVRAGE SIFA Adresse Villa 10753 Sicap Foire ECHELLE DU DESSIN 200 W 18 8,82 8,82 18 1,20 13 2,66 18 22,35 1,20 1,25 1,25 1,25 1,53 7,85 18 8,73 8,82 8,82 3,82 18 2,97 1,22 4,32 8,82 18 8,82 18 8,82 4,32 18 6,62 15 47,45 9,50 2,00 32 2,00 1,96 1,96 7,00 18 18 18 18 18 18 18 18 18 13 13 13 18 14,96 18 18 5,82 7,30 6,80 14,96 A A VIDE SUR COUR Salle de classe Surface 61 74 Salle de classe Surface 61 74 m Salle de classe Surface 62 Salle de classe Surface 61 74 Salle de classe Surface 61 74 Salle de classe Surface 61 11 Salle de classe Surface 61 Salle de classe Salle des professeurs Bureau Bureau Surface 93 Périmètre 19 73 Surface 23 48 Bureau Salle réunion Bureau Périmètre 13 83 Surface 69 Bureau Surface 50 Périmètre 18 60 Bureau Bureau Surface Périmètre 16 GSPublisherVersion MAITRE D OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG/F Titre du document PC - Plan Etage 3 DESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date JUIN 2022 PHASE A P S PROJET DE CONSTRUCTION DU GROUPE SCOLAIRE COPAK DIAMNIADIO MAITRE D'OUVRAGE SIFA Adresse Villa 10753 Sicap Foire ECHELLE DU DESSIN 200 W A A B VIDE SUR COUR TERRASSE NON ACCESSIBLE Salle de classe Surface 61 74 Salle Surface 74 Salle de classe Surface 37 Salle de classe Surface 74 Salle de classe Surface 74 m Salle de classe Surface 11 Salle de classe Surface 61 74 Salle de classe Surface 61 Salle des professeurs Surface 61 21 MAITRE D OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG F Titre du document PC - Plan RDESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date JUIN 2022 PHASE A P S PROJET DE CONSTRUCTION DU GROUPE SCOLAIRE COPAK DIAMNIADIO MAITRE D OUVRAGE SIFA Adresse Villa 10753 Sicap Foire ECHELLE DU DESSIN 200 W A A
-7 00 -3 Etage -3 50 -2 Etage ±0 00 -1 TN +0 25 0 Rez-de-chaussée +3 75 er étage +7 25 2 2e étage +10 75 3 3e étage +14 25 4 Toiture GSPublisherVersion 0.81.100.40

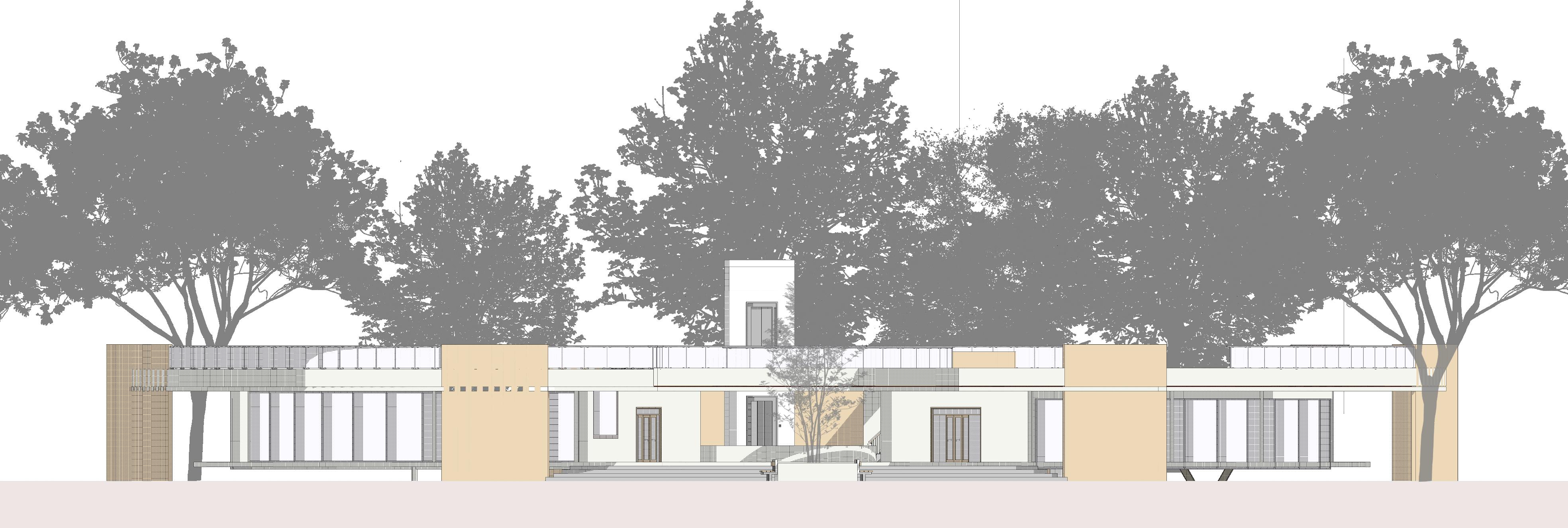

Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG/F Titre du document : PC - FACADE OUEST
Abdoulaye SARR Technicien Supérieur en Architecture Date JUIN 2022 PHASE A P S
MAITRE D'OEUVRE Archi
DESSIN:
GROUPE SCOLAIRE COPAK DIAMNIADIO
D'OUVRAGE SIFA Adresse Villa 10753 Sicap Foire ECHELLE DU DESSIN 1 200 ±0 00 -1 TN +0 25 0 Rez-de-chaussée +3 75 1 1er étage +7 25 2 2e étage +10 75 3 3e étage +14 25 4 Toiture
PROJET DE CONSTRUCTION DU
MAITRE

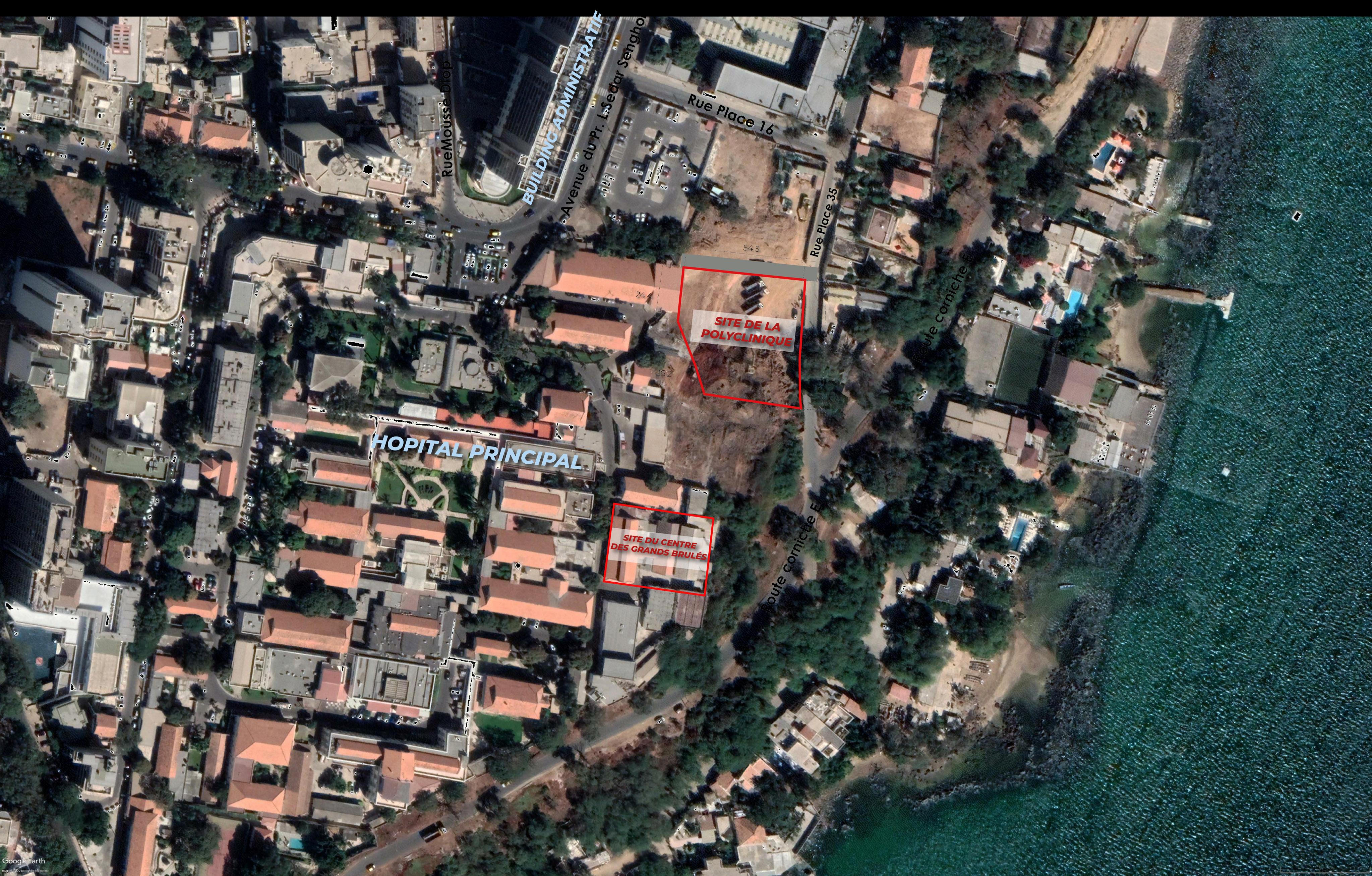

Centre de traitement des brulés de l’hopital principale de Dakar
Maitre d’ouvrage : ETAT DU SENEGAL
Maitre d’oeuvre : Archi Art Concept
Emplacement : DAKAR (SN)
Cout du projet: -
Statut du projet: Etudes
Mission: APD, Visualisation 3D
Année: 2022
Initiative de l’etat du sénégal dans son ambition de modernisation du plateau medicale de la capitale, ce projet est une centre de traitement des grands brulés. Destiné à la fois pour des interventions chirurgicales, des hospitalisations de longues durée ainsi que des soins particuliers et specialisé. Mes missions sur ce projet était essentiellement la conception de l’envelope du batiment, le dessin des plans en phase APD et la Visualisation 3D avec les images de l’interieur et de l’exterieur ainsi que la réalisation d’une vidéo de présentation.
02 C.T.B
LEGENDE ZONING
LEGENDE ZONING
GSPublisherVersion 0.78.100.49 MAITRE D OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG F REZ DE CHAUSÉE PROJET DE CONSTRUCTION DU CENTRE DE TRAITEMENT DES BRULÉS DE L HOPITAL PRINCIPAL SITE HPD, DAKAR (SN) MAITRE D OUVRAGE HPD HOPITAL PRINCIPAL DE DAKAR PHASE APD ECHELLE DU DESSIN 200 178 71 Date MARS 2022 CHEF DE PROJET Ibrahima NIANG Abdoulaye SARR PARTENAIRE SENELEC 36 22 m 36 22 17 50 6 79m MISE EN CONDITION BAIGN OIRE BAIGN OIRE DEGAGEMENT 4 5 6 7 salle d attente SAS salle de reveil 6 79m Accueil visiteur 88 12 53 m 21 51 m 11 83 m 11 78 m 7 59 16 86 m 16 74 m 7 40 16 54 m 16 41 m 00 m 16 24 m 15 81 m 2 47 16 14 m 7 08 m 16 14 16 14 m 08 m 16 15 23 62 m 10 05m 22 50 m 22 38 m 10 05 22 17 31 02 m 90 9 59 14 39 m 13 99 m 51 28 52 91 m 14 45 77 23 m 4 5 6 7 3 4 5 6 7 Accueil personnel salle attente ASC 79m ASC 79m 16 10 m 15 67 Bloc opératoire Arsenal stérile Prédésin fection Préparation du patient Préparation chirurgien ASC SAS D ADMISSION POMPIER ACCES POMPIER SAS SAS SAS SAS salle de reanimation Accés soignants DEGAGEMENT DEGAGEMENT sas Garde infirmier Lavage déconta mination Monte charge Local stérilisation Condition nement Bloc de toil Cour arrière ASC Toil Toil Local technique SAS Bloc Toil Bloc Toil 39 41 m 45 44 88 29 40 DEGAGEMENT 48 49 Hall Accueil 12 71m 19 29 89 65 m 68 14 41 58 66 m salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation salle de reanimation Accés patient SAS Bloc opératoire 1420 m²
- Urgence réanimation Mise en condition Baignoire x2 Salles de réanimation x15 Garde infirmerie Local technique 2 - Bloc opératoire Bloc opératoire x 2 Arsenal stérile / Prédésinfection Conditionnement Local de stérilisation Lavage decontamination Préparation du chirugien Préparation du patient Salle de réveil Sanitaires 3 - Accueil orientation Hall/ Accueil Salle d attente x2 Accueil orientation visiteur Accueil personnel Sanitaires MAITRE D OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG F ETAGE 1 PROJET DE CONSTRUCTION DU CENTRE DE TRAITEMENT DES BRULÉS DE L HOPITAL PRINCIPAL SITE HPD, DAKAR (SN) MAITRE D OUVRAGE HPD HOPITAL PRINCIPAL DE DAKAR PHASE APD ECHELLE DU DESSIN 178 73 Date MARS 2022 CHEF DE PROJET Ibrahima NIANG Abdoulaye SARR PARTENAIRE SENELEC 36 22 36 22 m 6 79m 6 79 18 68 16 86 m 16 74 4 68 m 16 54 16 41 m 68 m 16 24 m 15 81 2 47 16 14 m 4 64 m 16 14 16 14 m 16 15 23 62 m 6 48 22 50 22 38 22 17 9 59 m 14 39 13 99 80 m 23 m 90 m 70 4 64 m 64 m 64 46 m 6 67m 48 31 01 39m 6 19m 4 61 61 m 21 11 m 26 17 m 90 53 25 94 68 24 m 77 23 4 DEGAGEMENT salle d attente Accueil personnel ASC 6 79m ASC 79 48 40 2 3 4 5 6 7 2 3 4 Bloc opératoire Bloc opératoire Préparation du patient ASC Bureau secrétaire hospitalisation courte durée SAS DEGAGEMENT adminisrative mixte Garde chirurgie Lavage déconta mination Monte charge Local stérilisation Condition nement Vide Cour arrière ASC Lit chirurgie plastique L T hospitalisation courte durée SURVEILLANT DES SOINS Chambre chirurgie plastique Toil Toil Toil Toil Toil Toil Toil Toil Toil Toil Toil Toil Toil Toil Bureau major Toil Toil VESTIAIRE FEMME VESTIAIRE HOMME Bloc Toil Bloc Toil Reserve salle de reveil Local technique 33 m 12 53 m Bloc de toil 88 m Toil 88 m 29 40 m DEGAGEMENT SAS SAS 10 87 16 13 m 16 13 13 92 DEGAGEMENT 30 15 49 76 m 19 59 41 58 19 29 17 50 m Arsenal stérile Prédésin fection Toil Toil Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique Chambre chirurgie plastique 1420 m²
- Chirurgie plastique Salle de reveil Ch de chirurgue plastique x13 Hospitalisation courte durée x2 Garde chirurgie Surveillant des soins Local technique 2 - Bloc opératoire Bloc opératoire x 2 Arsenal stérile Prédésinfection Conditionnement Local de stérilisation Lavage decontamination Préparation du chirugien Préparation du patient Reserve Bureau major Bureau secrétaire Sanitaires
- Accueil vestiaire Hall Accueil Salle d attente x2 Vestiaire Accueil personnel Sanitaires
1
3
PROJET DE REHABILITATION DU CENTRE D’EXCELLENCE
03 C.E.S.E
Maitre d’ouvrage : ETAT DU SENEGAL
Maitre d’oeuvre : Archi Art Concept
Emplacement : DAKAR (SN)
Cout du projet: $ 1.000.000
Statut du projet: Etudes
Mission: Conception, APS, APD,
Visualisation 3D, Devis, Suivi de Travaux
Année: 2022
Ce projet consiste en la réhabilitation compléte d’un centre de formation allant de rénovation de batiments existants, de l’aménagement des espaces exterieurs jusqu’au design de mobilier.
Sur ce projet j’ai eu a travaillé entant que chef de projet en mission compléte sur 2 ans.
Ce projet m’a permis d’avoir une éxperience compléte allant de l’esquisse jusqu’au suivi de travaux.

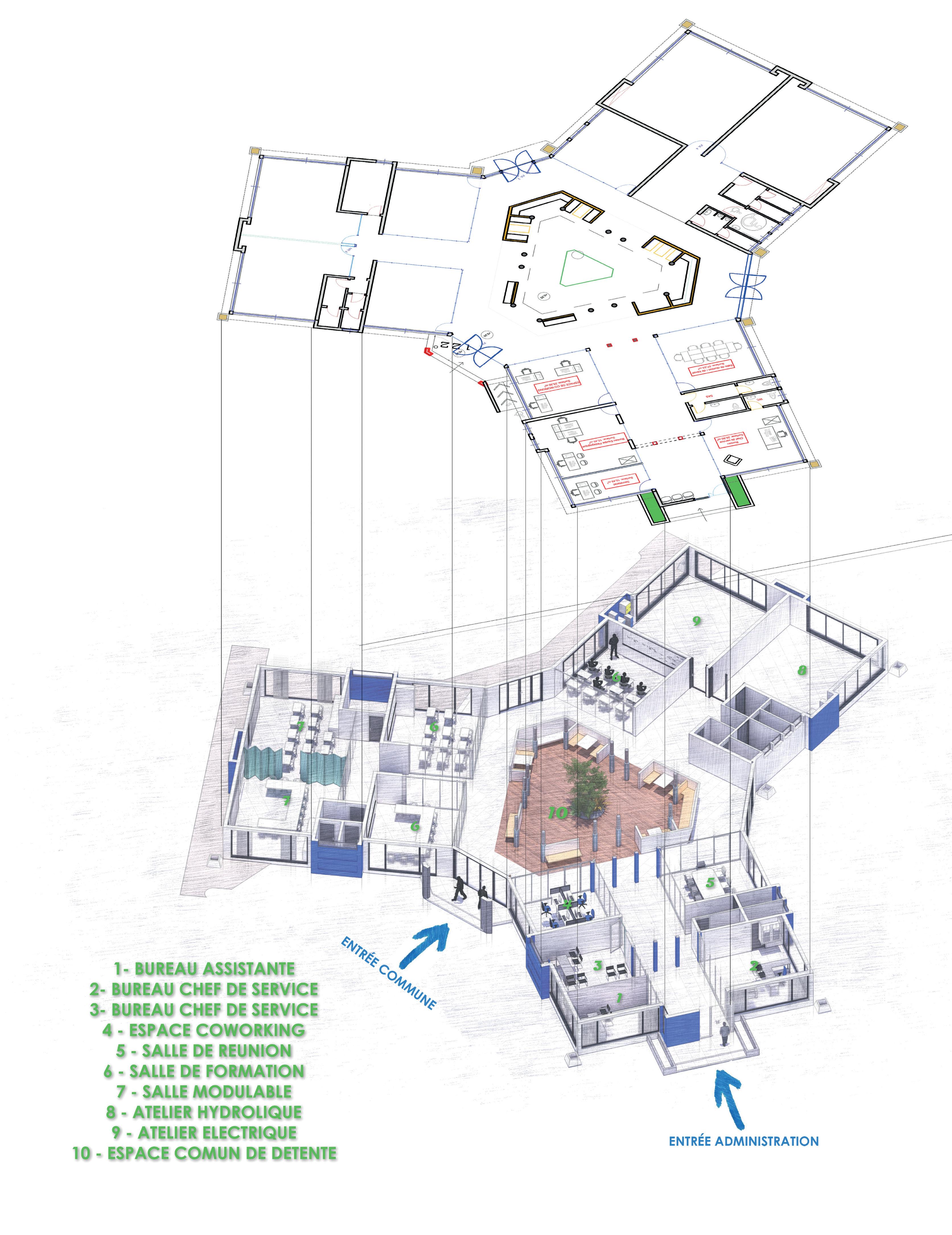

2 4 6 11 2 7 9 11 37,45 formation plombier PARKING SORTIE Vehicules 11,99 31,67 60,96 13,00 Vide sur patio 2 1 3 4 5 1Guérite 2Batiment principal 3Annexe 4Restaurant / BAR 5Terrain de foot 97.71 5.91 47.335 N
PROJET DE REHABILITATION DU CENTRE D’EXCELLENCE SEN’EAU

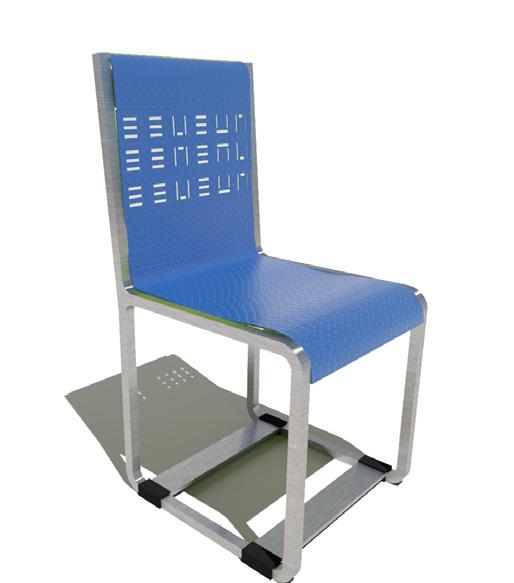

Dimensions
Hauteur totale 1000 mm
Largeur totale :500 mm
Profondeur totale: 500 mm
Hauteur assise: 500mm
Largeur assise 450mm
Profondeur assise 500 mm
Description
Dossier Fixe
Assise: Fixe
Fabrication Locale ou autre
Materiaux
Dossier: Plastique rigide (ou similaire)
Assise: Plastique rigide (ou similaire)
Structure: Acier inoxydable laqué
Couleur
Maitre d’oeuvre : Archi Art Concept
Chérif DIATTARA
Mbaye SENE
Architectes DPLG
Chefs de projet:
#87bf42

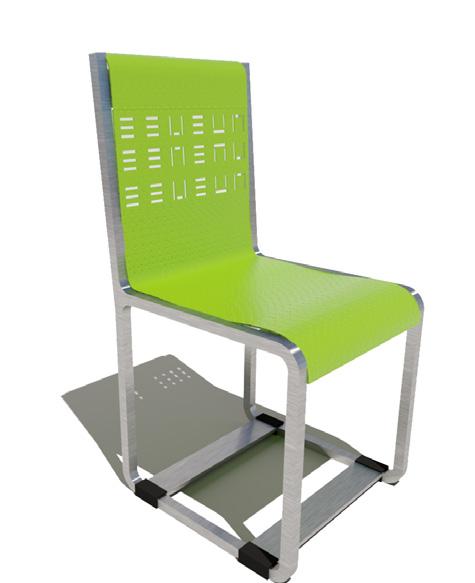

Coque en plastique pour assise avec perforation en partie haute
Traverse pour structure et assise en acier inoxydable
Structure de la chaise en acier inoxydable (Technique d assemblage à l appréciation des entreprises )
Antiderapant
Axonometrie éclatée Echelle graphique
M Momar Talla FALL, Architecte DE-HMONP/F
#243b65 Echelle
M Abdoulaye SARR, Technicien Supérieur
GSPublisherVersion 0.81.100.39
D-01 Detail 50 50 1,01 3 43 3 48 1,01 3 50 50 45 5 50
1/20 Vue en coupe Vue de face Axonometrie
PROJET DE REHABILITATION DU CENTRE D’EXCELLENCE

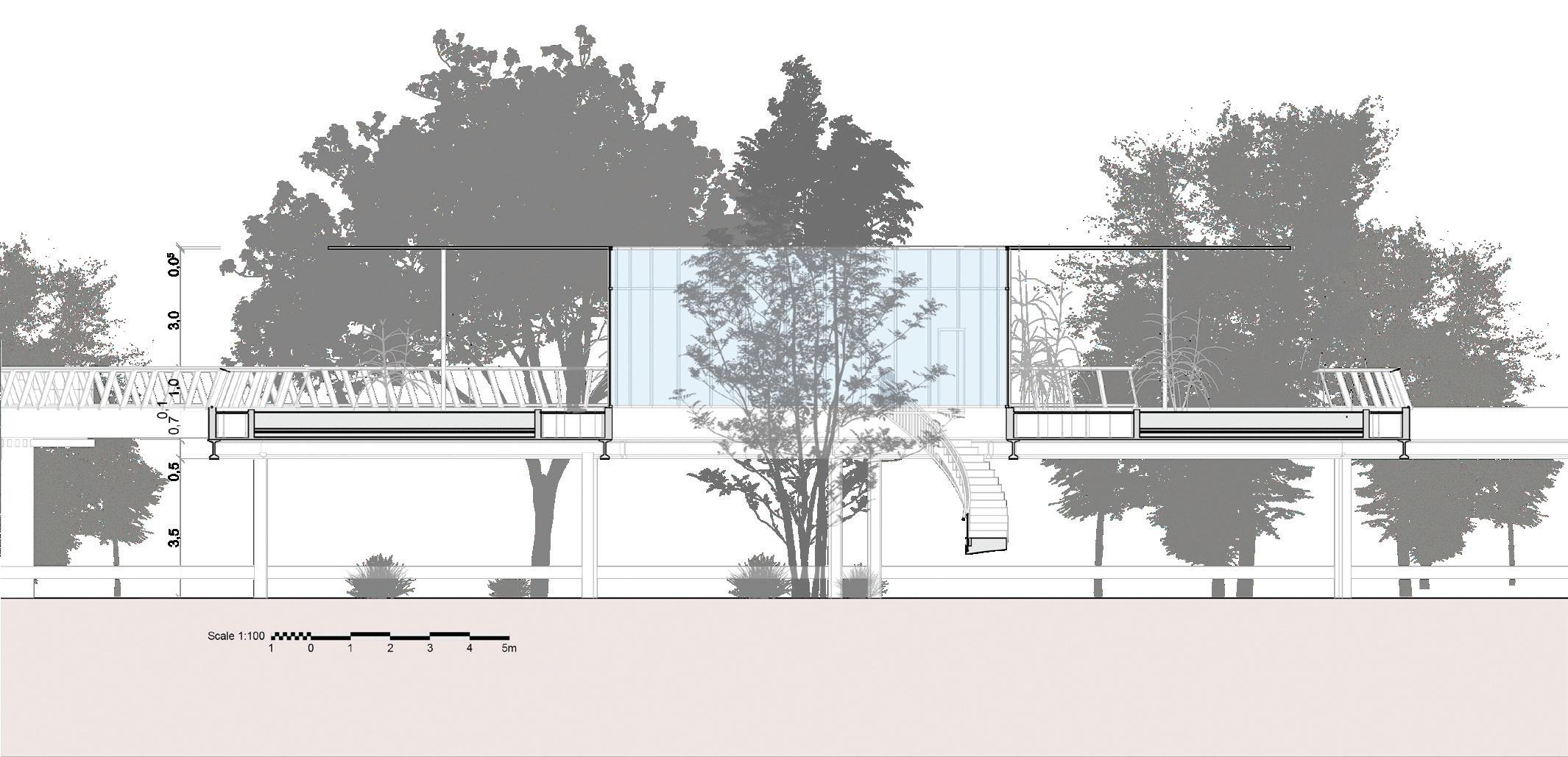

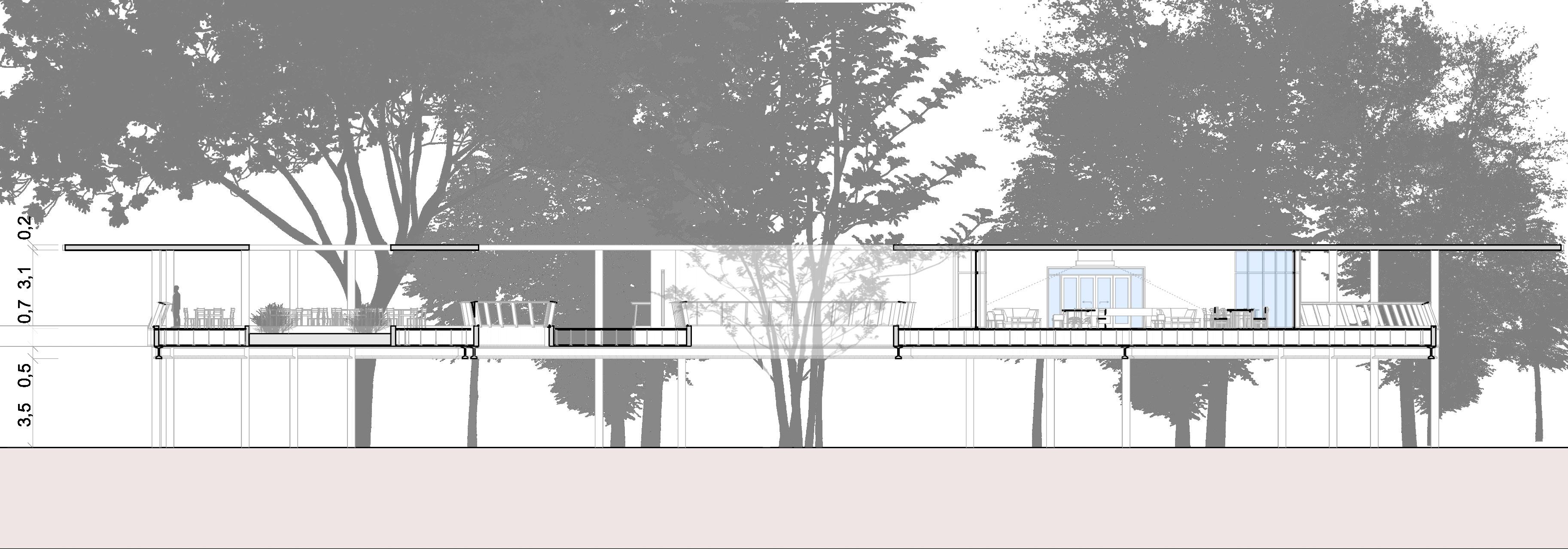

Le projet part d’un constat très alarmant, la dégradation du cadre de vie dans la région de Dakar.
Cette dégradation est dû à plusieurs facteurs, notamment à une urbanisation spectaculaire et mal contrôlé. Celle-ci est non seulement responsable de la pollution (sonore, aire, terre) mais également de la diminution/disparition des espaces verts qui dans une ville servent d’échappatoire à cette pollution omniprésente.
Avec la destruction de ces derniers on assiste également à la disparition des espaces de socialisation qui constituaient le ciment de la société sénégalaise.
De nos jours les rares espaces verts qui subsistent encore sont mal, voire pas du tout entretenues et sont très peu attractif.
Les enjeux du projet sont la création d’activités et d’espace publique pour permettre de revitaliser les espaces verts urbains et de réconcilier l’homme avec la nature afin de montrer que la cohabitation est possible.
04
PARC
Scale1:200 11234 5m N CC CC X1 DD DD BB X2 Compt ide RDC Fast Cuisine aisse 0 14

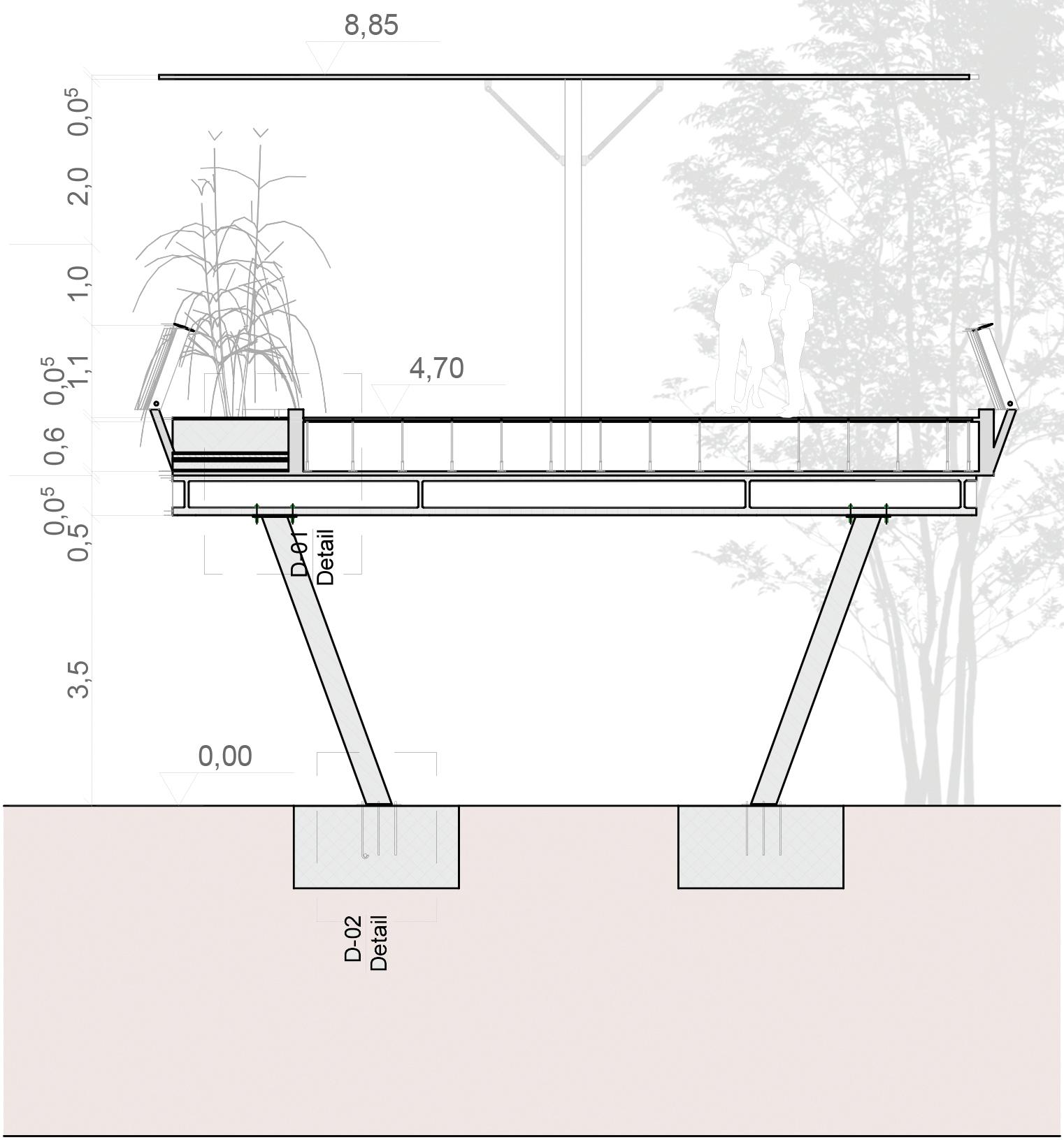

Platine d'extrémité Tige d'ancrage Clé d'ancrage D-01 Echelle 1/20 Substrat (Terre) Couche filtrante Couche de drainage Protection resistante aux racines Etanchéité Isolant Element porteur Poutre acier inoxidable D-01 Echelle 1/20
Scale1:200 0 112345m N 118,6 12 ,3 7 ,0 1 ,450 ,051 ,45 0,057,451,45 4, 45 0, 02 , 28 , 09 , 12 ,35 0,2 2, 03 ,2 3 ,2 0 ,2 3 ,05 0 ,2 22 ,7 1,45 7,0 8, 15 1, 1 0, 1 5 0 ,25 11 ,95 0 ,3 3 ,25 0 ,3 4 ,85 0 ,45 4 ,1 4 ,35 0 ,45 2 ,7 12 ,4 5 ,3 0 ,2 café WC Femme WC Homme Comptoir Vide sur RDC Fast food Cuisine Cuisine
PROJET DE REHABILITATION
D’UN COMPLEXE SPORTIF
05 CNEPS
Maitre d’ouvrage : ETAT DU SENEGAL
Maitre d’oeuvre : Archi Art Concept
Emplacement : THIÉS (SN)
Cout du projet: -
Statut du projet: Etudes
Mission: Conception, APS, APD,
Visualisation 3D
Année: 2022
Ce projet consiste en la réhabilitation de 3 Batiments ainsi que la construction de 11 nouveaux.
Inititiative du ministère des sports du sénégal dans son programme de promotion de la pratique sportive, ce centre se dote d’un ensemble d’infrastructures sportives (Football, Basketball, Natation, Art mariaux), éducatives ainsi que d’hébergements sur une superficie de 6 hectares et pour un budget de $7.000.000
GSPublisherVersion 0.58.100.100 MAITRE D'OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG/F Titre du document Plan de masse
Abdoulaye SARR Technicien Supérieur en Architecture Date OCT 2021 PHASE AVANT PROJET SOMMAIRE PROJET D'AMENAGEMENT, DE REHABILITATION ET D'EXTENSION DU CNEPS DE THIES SITE : THIES MAITRE D'OUVRAGE CNEPS CENTRE NATIONAL D EDUCATION POPULAIRE ET SPORTIVE ECHELLE DU DESSIN 1 1000 1 2 3 4 5 6 7 8 1109 2 3 4 5 6 7 8 9 10 11 12 1 2 3 4 1 2 3 4 N 151,70 126,17 41,06 189,30 315,41 31,21 14,96 13,54 45,37 9,24 32,72 16,98 3,00 16,28 33,01 38,36 15,18 16,70 21,36 15,68 1,02 15,36 45,57 21,71 43,72 12,63 12,46 18,54 50,00 33,09 2,00 13,18 6,36 19,69 7,04 15,18 15,03 10,28 32,60 22,86 22,68 30,00 40,87 6,00 Salle de Basketball Salle de lutte Salle de Gym conservé et réhabilité conservé et réhabilité conservé et réhabilité 1 2 5 6 7 4 3 8 9 17 10 12 11 13 14 15 1 - Guérite 2 -Salle de Gym 3- Salle de lutte 4- Salle de Basket 5 - Biblothéque Auditorium 6 - Batiment pedagogique 7 - Administration 8 - Refectore 9 - Hebergement
- Hotel des lions 11 - Infirmerie Kinésythérapie
- Vestiaire piscine
- Administration
- Salle de sport
- Piscine
- Terrains de sport
- Salle de sport 2
- Aire de stationnement 18 16
DESSIN:
10
12
13
14
15
16
17
18
GSPublisherVersion 0.79.100.45 MAITRE D'OEUVRE Archi Art Concept Chérif DIATTARA & Mbaye SENE Architectes DPLG/F Titre du document : Hôtel des lions - Plan aménagé - Rez de chaussée DESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date OCT 2021 PHASE Dossier de Consultation des Entreprises PROJET D'AMENAGEMENT, DE REHABILITATION ET D'EXTENSION DU CNEPS DE THIES SITE THIES MAITRE D'OUVRAGE CNEPS CENTRE NATIONAL D EDUCATION POPULAIRE ET SPORTIVE ECHELLE DU DESSIN 1 250 B B A A 10 N 10 W 10 Surface Batie RDC 1690 m² RDC Accueil 02 Lobby 01 Bar avec Kitchnette 01 Restaurant 01 Cuisine + Vestiaire 02 Locaux de service 02 Bureaux Administration Sanitaires Bureau gestion Périmètre 17 44 Local service Surface 20 78 LOBBY Surface 289 76 m Périmètre 75 82 m WC Dames Surface 26 65 Périmètre 63 WC Messieurs Surface 26 Périmètre 21 63 lobby Salle manger Périmètre 64 Vestiaires messieurs Surface 24 Périmètre 20 Vestiaires dames Surface Cuisine Local service Bureau gestion Surface 17 28 m Périmètre 68 Cuisine Surface 16 00 Périmètre
URBAN SCALE
PROJET D’AMENAGEMENT DES ABORDS DU FLEUVE À ST- LOUIS
05 LES BERGES
Maitre d’ouvrage : VILLE DE SAINT-LOUIS
Maitre d’oeuvre : Archi Art Concept
Emplacement : SAINT-LOUIS (SN)
Cout du projet: -
Statut du projet: EN COURS
Mission: Conception, APS, APD,
Visualisation 3D
Année: 2021
*NON AUTORISÉ À MONTRER LES PLANS
RESIDENTIAL
05 VILLA POLA
Maitre d’ouvrage : Privé
Maitre d’oeuvre :
Abdoulaye SARR/ Bouchra Niang
Emplacement : Yaoundé (CMR)
Cout du projet: -
Statut du projet: En cours
Mission: Conception, APS, APD,
Visualisation 3D, Estimation
*NON AUTORISÉ À MONTRER LES PLANS
VILLA IMF
Maitre d’ouvrage : Privé
Maitre d’oeuvre : AATF
Emplacement : Thiés (SN)
Cout du projet: -
Statut du projet: En cours
Mission: Conception, APS, APD, Visualisation 3D
Année: 2022
05
Titre du document : DESSIN Abdoulaye SARR E CONSTRUCTION D UN VILLA R 1 1 2 4 5 7 8 10 11 12 15 18 20H 16 m 19 29 m BC BC E E D D C C B B A A 01 01 02 02 03 03 04 04 05 05 4,00 4,00 3,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 4,00 3,00 4,00 7 18 3,66 18 3,82 18 2,29 18 3,69 13 1,50 18 3,77 18 18 1,10 13 2,50 18 3,86 18 3,82 18 2,70 18 18 5,00 18 1,00 13 3,89 18 5,32 18 3,76 18 20,00 15,00 B B A A N 3 17 87 m2 Chambre Surface 14 46 m2 Cuisine Surface 13 74 m Séjour Surface 29 37 m Espace familial Surface 14 86 m2 MAITRE D'OEUVRE Momar Talla M FALL Architectes DE-HMONP/F Titre du document Plan R+1 DESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date OCT 2021 PHASE AVANT PROJET SOMMAIRE CONSTRUCTION D UN VILLA R+1 TERRASSE ACCESSIBLE MAITRE D OUVRAGE Ibrahima Malick FALL ECHELLE DU DESSIN 100 2 3 5 6 8 9 11 14 17 20 20H x 16 19 29 m BC BC E E D D C C B B A A 01 01 02 02 03 03 04 04 05 05 B B A A N 3 18 1,80 13 1,80 18 3,86 18 3,82 18 2,70 18 4,00 4,00 3,00 4,00 4,00 4,00 3,00 4,00 18 2,50 18 5,02 18 6,76 18 18 3,73 18 1,64 18 2,00 18 2,29 18 3,39 13 1,80 18 3,76 18 4,00 4,00 4,00 4,00 4,00 18 5,00 18 5,02 18 5,32 18 3,77 18 4,00 4,00 4,00 4,00 4,00 VIDE SUR PATIO VIDE SUR COUR ARRIERE VIDE SUR COUR AVANT BALCON Chambre Surface : 12 62 m2 Chambre Surface 14 33 m Chambre Surface 19 16 m Terrasse Surface : 14 46 m2 Espace familial Surface 19 34 m Terrasse Surface 18 90 m SDB Surface : 5 00 m2 SDB Surface 3 24 m SDB Surface : 3 24 m2 Dressing Surface 4 10 m2 GSPublisherVersion 0.79.100.44 MAITRE D OEUVRE Momar Talla M FALL Architectes DE-HMONP/F Titre du document Facade DESSIN Abdoulaye SARR Technicien Supérieur en Architecture Date OCT 2021 PHASE AVANT PROJET SOMMAIRE PROJET DE CONSTRUCTION D'UN VILLA R+1 AVEC TERRASSE ACCESSIBLE MAITRE D OUVRAGE Ibrahima Malick FALL ECHELLE 01 02 03 04 05 +0,15 0 Rez-de-chaussée +3,35 1 1er étage +6,55 2 Terrasse accessible +9,75 3 Toiture D D B B A A +0 15 0 Rez-de-chaussée +3 35 1 1er étage +6 55 2 Terrasse accessible +9 75 3 Toiture 20 3,00 20 3,00 20 1,20 60 3,00 20 40 20 2,25 15 20
