01 CASA VACACIONAL

Proyecto Universitario

Trabajo Colaborativo: Diego San Román

Software: Revit, twinmotion

Año: 4to semestre 2021

Video: https://youtu.be/KPUnrEQgU8U

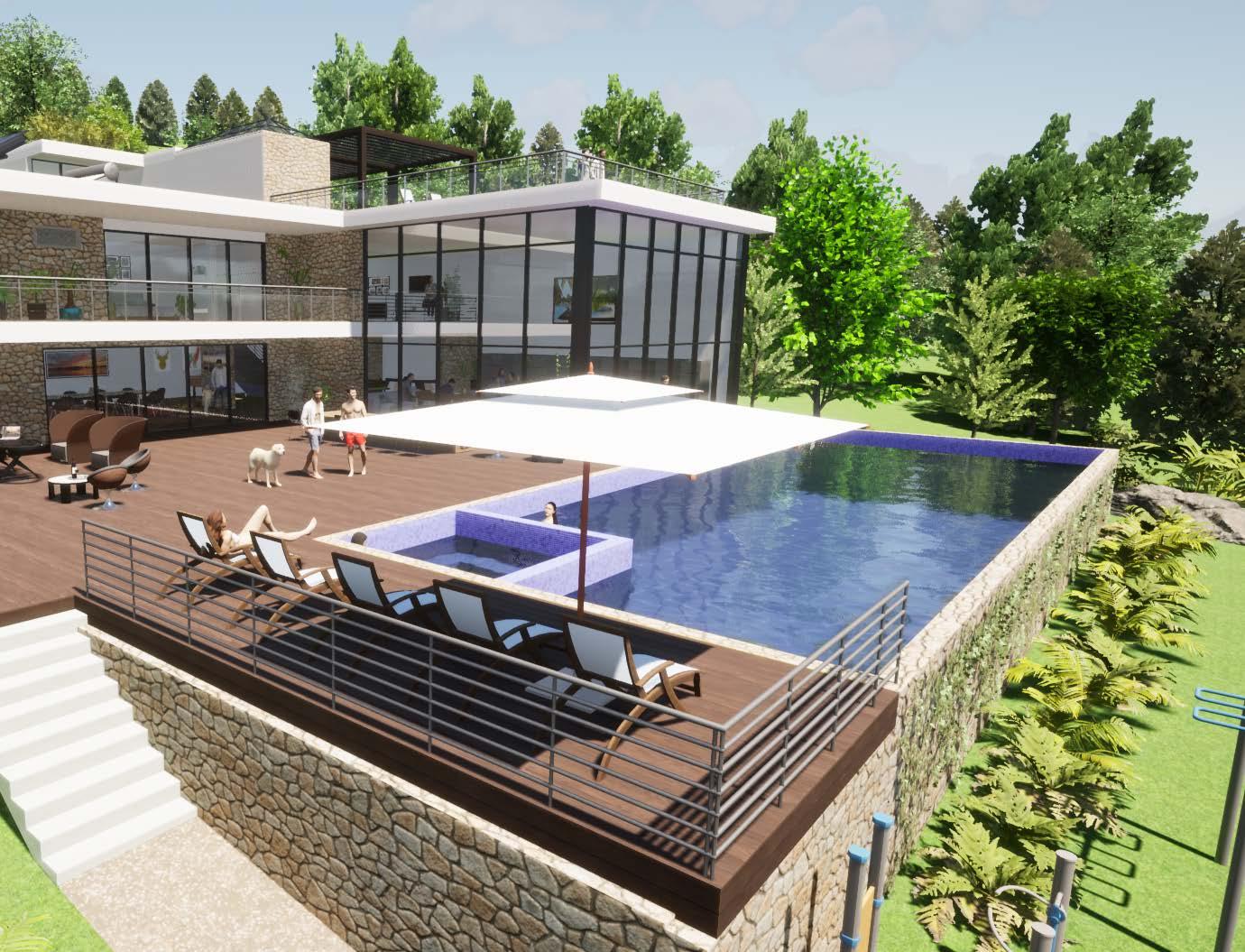

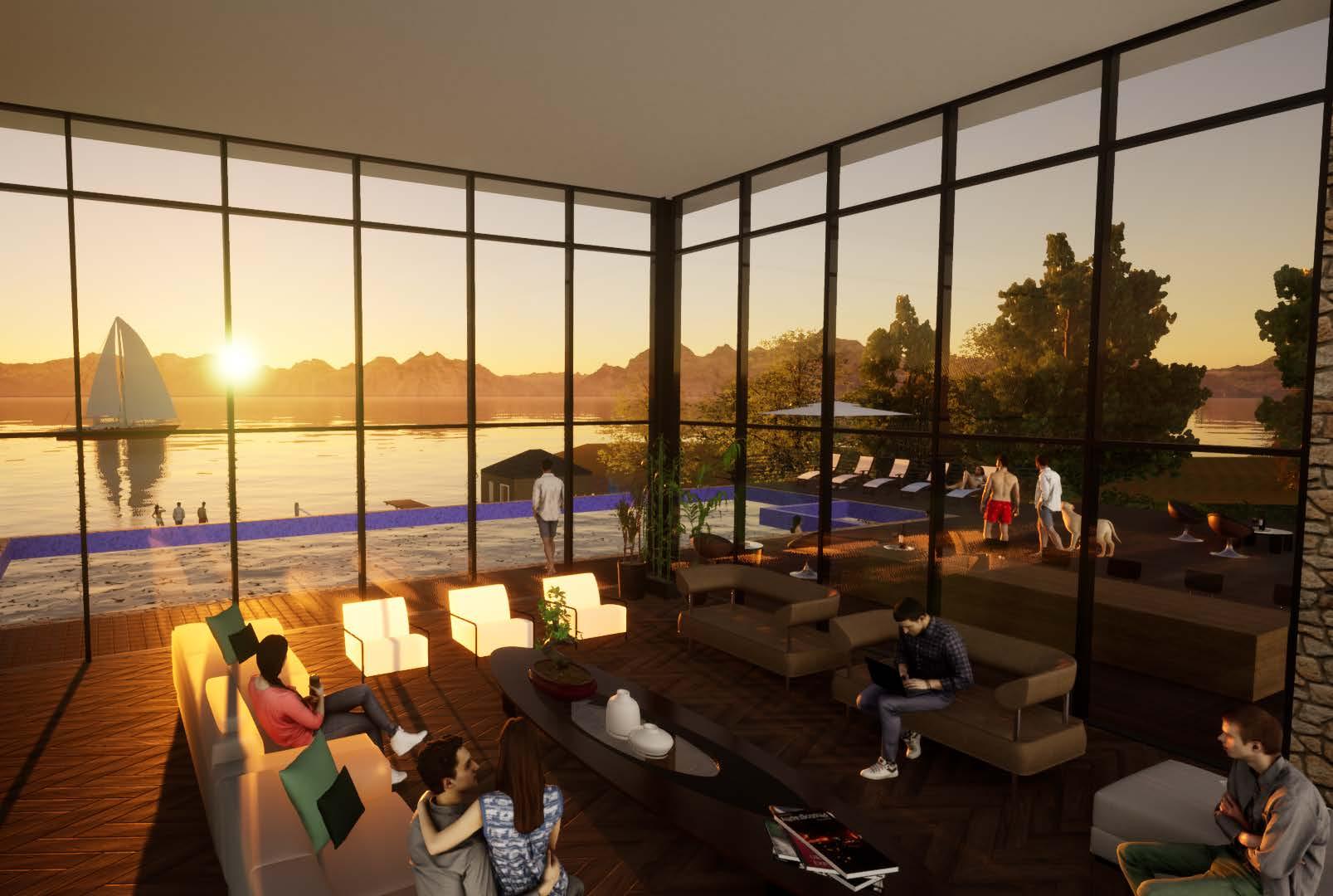

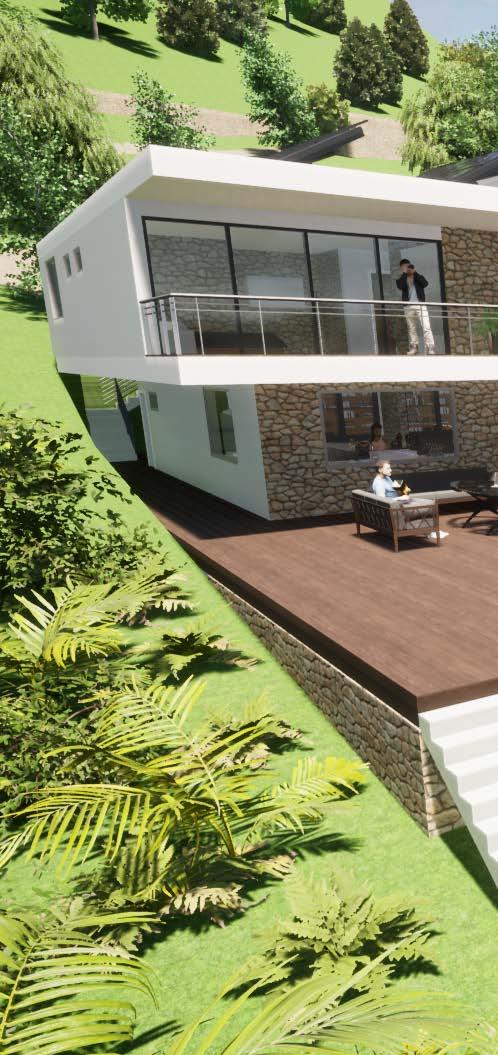

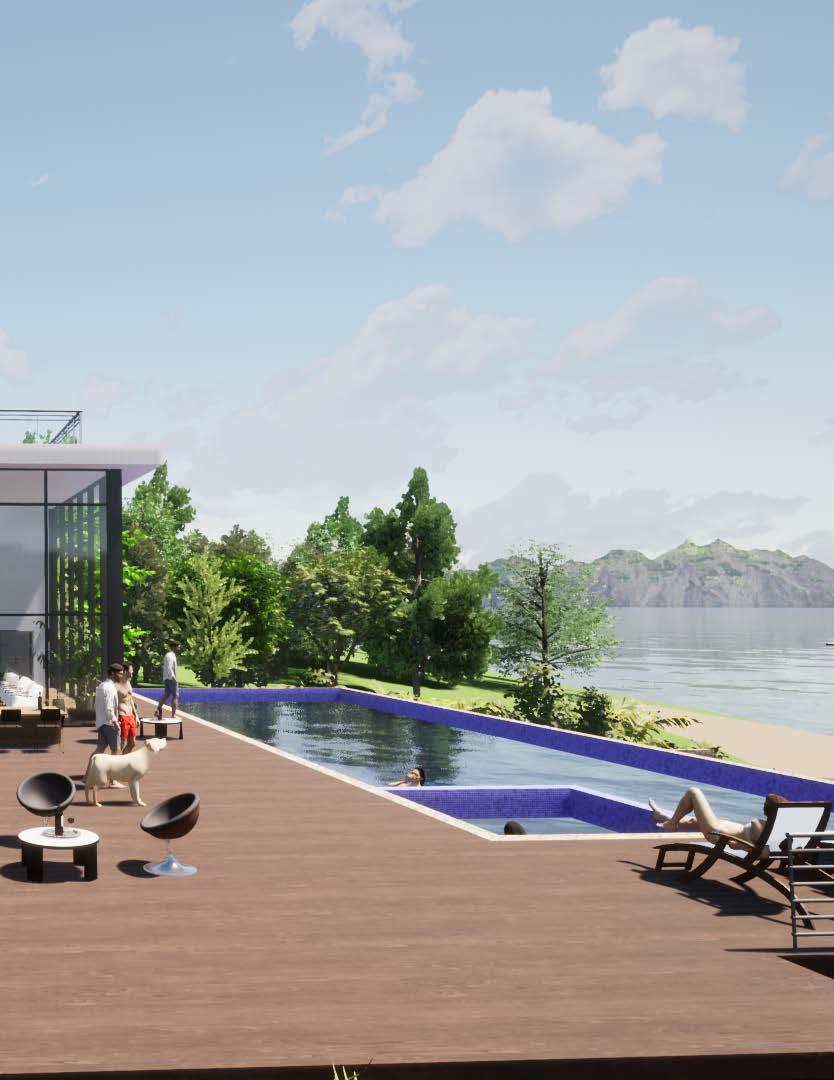

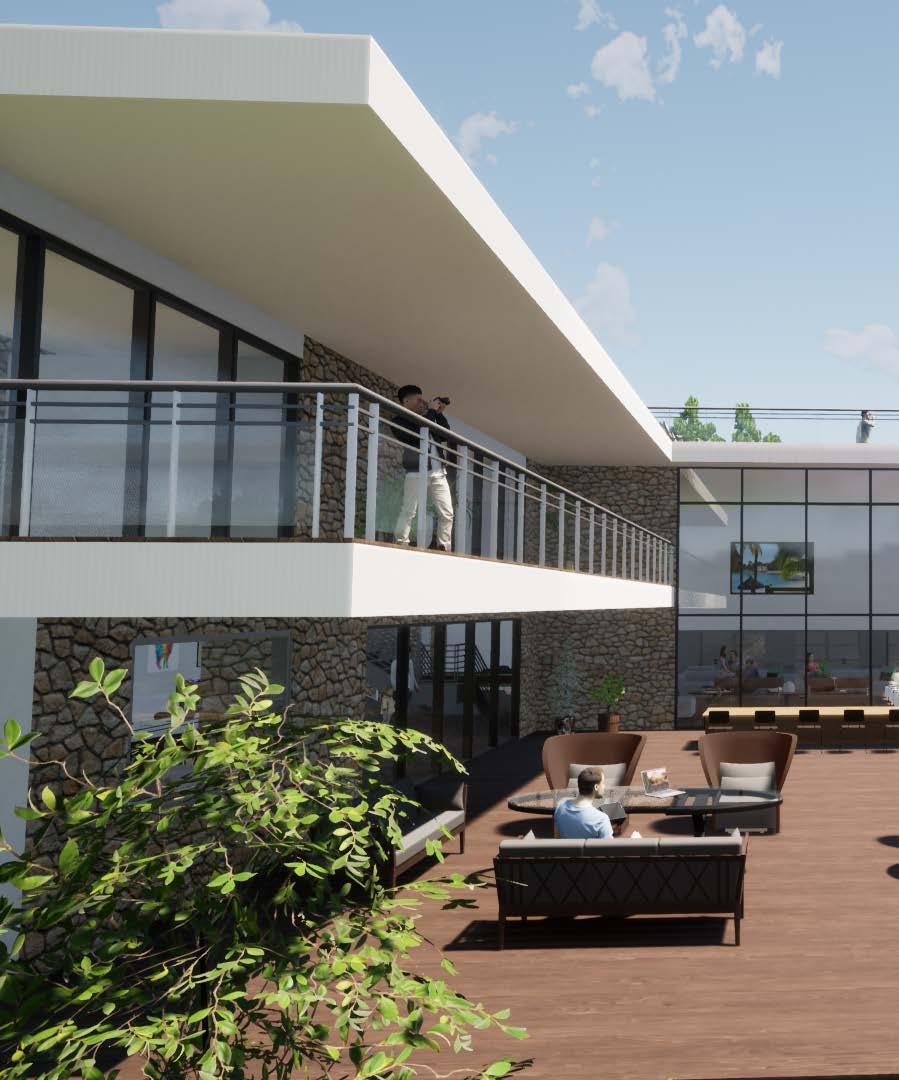

Un lugar para conectarse con la naturaleza ubicado a las orillas del lago de Atitlán en el pueblo de San Juan la Laguna para que junto a la familia o amigos se pueda disfrutar de una estadía placentera con todas las amenidades que el lugar presenta. Cuidando al medio ambiente una casa que implementa la energía sustentable con paneles solares en el techo.

PLANOS ARQUITECTÓNICOS

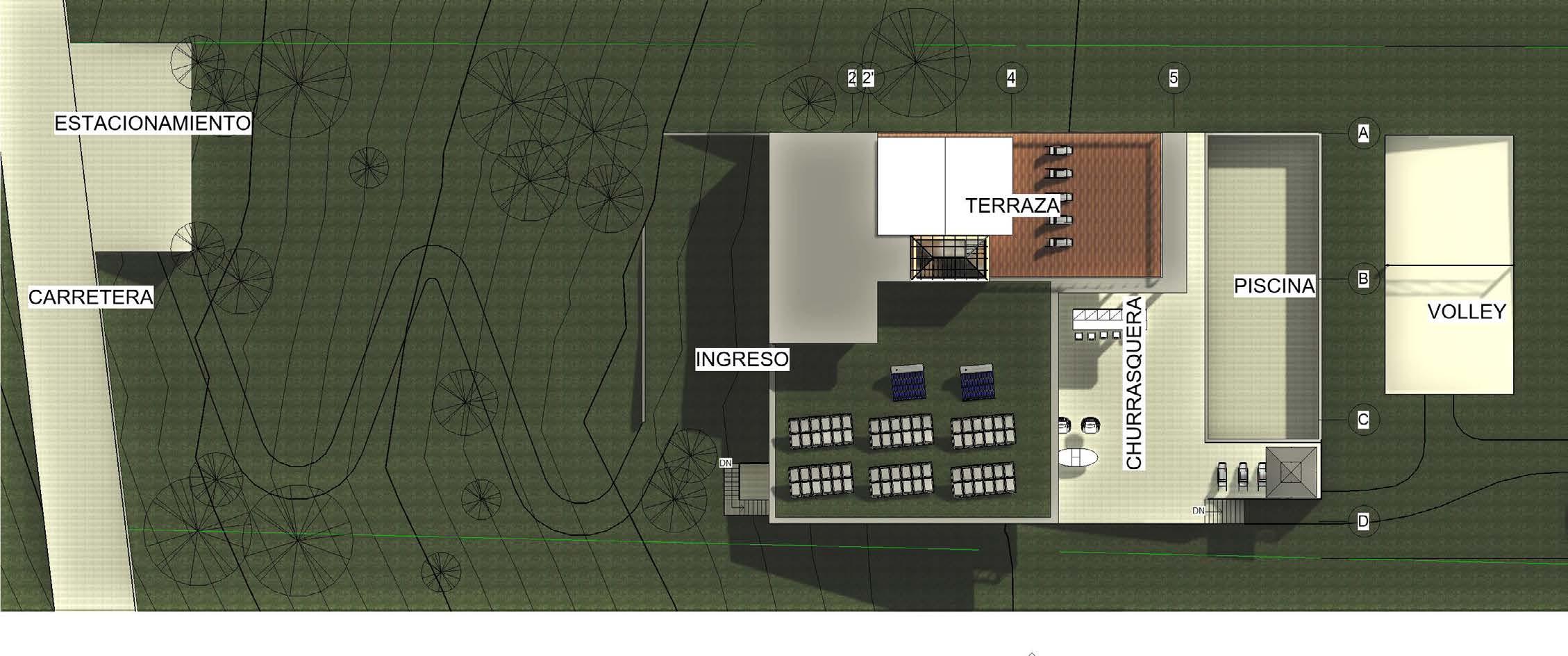

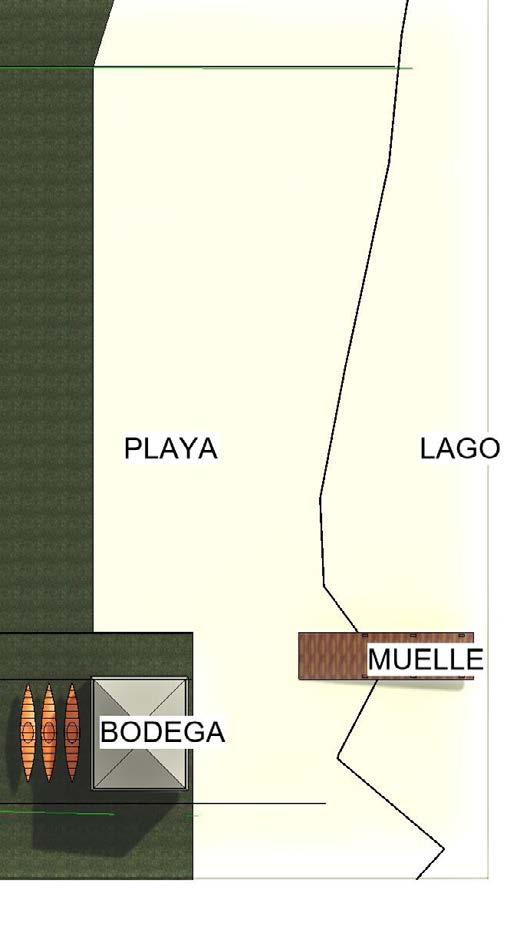

PLANTA DE CONJUNTO

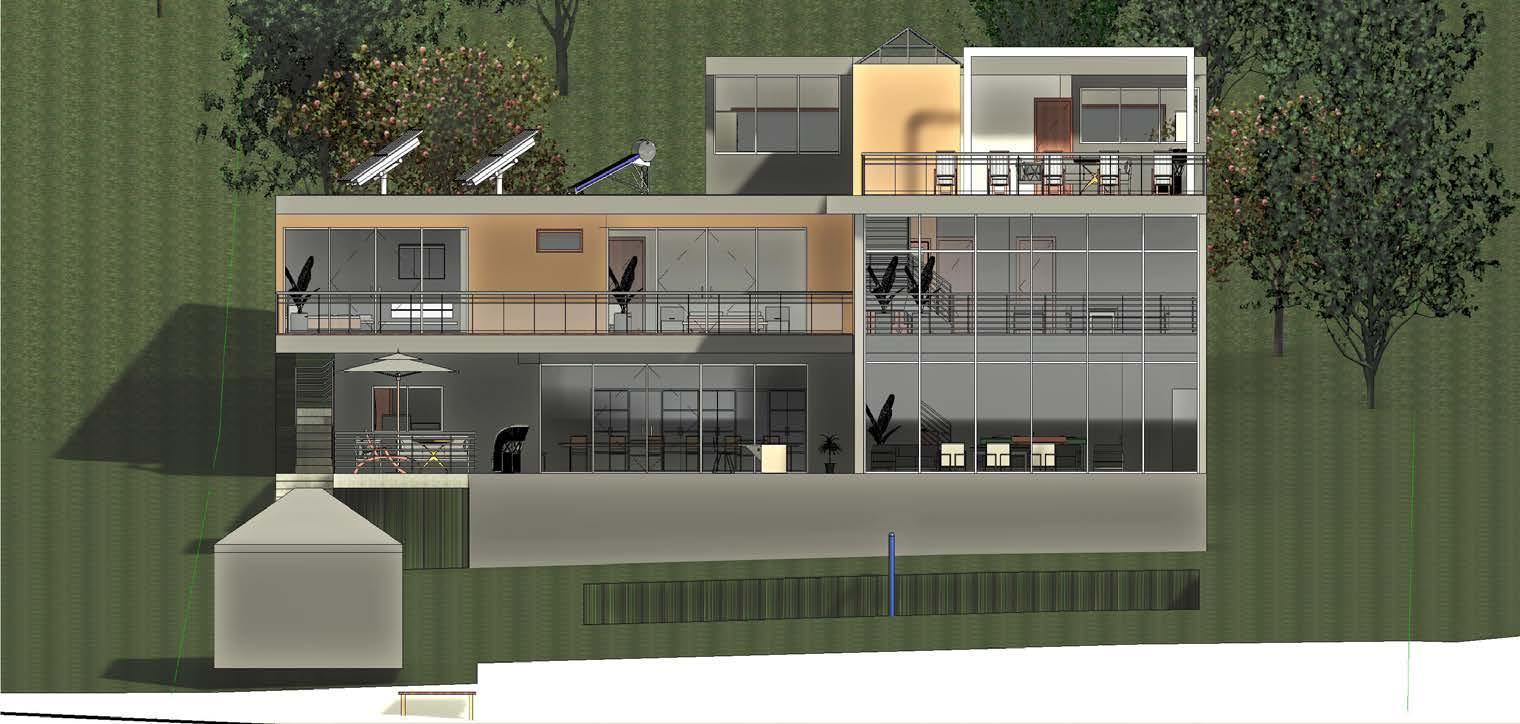

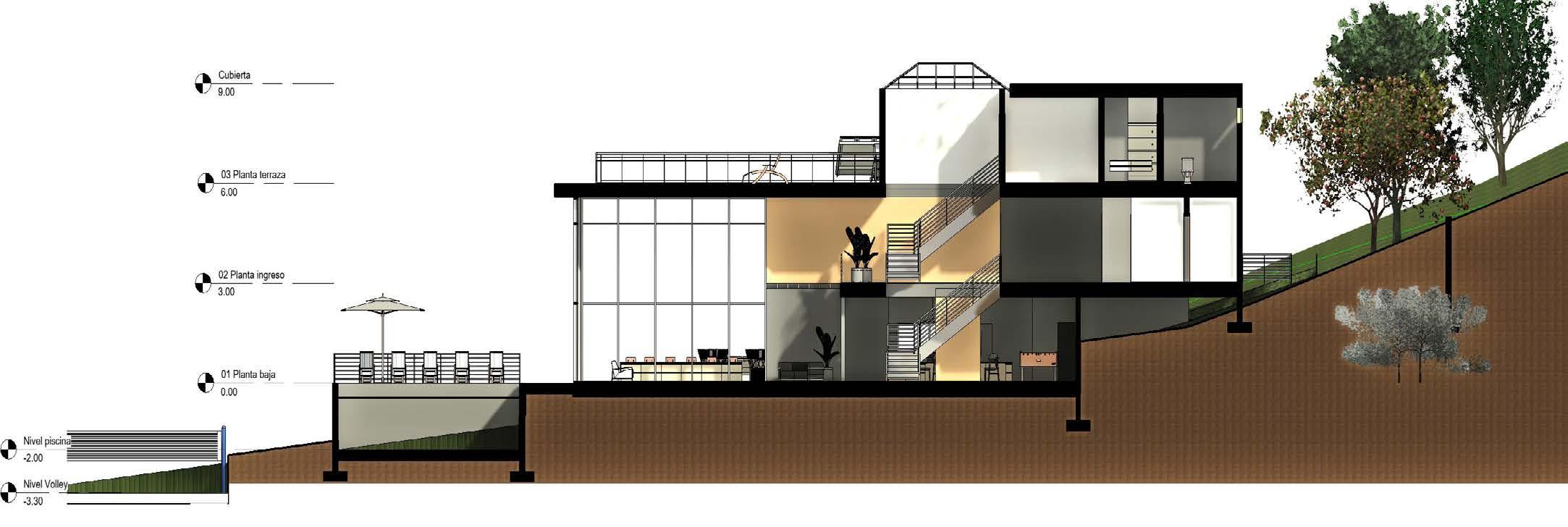

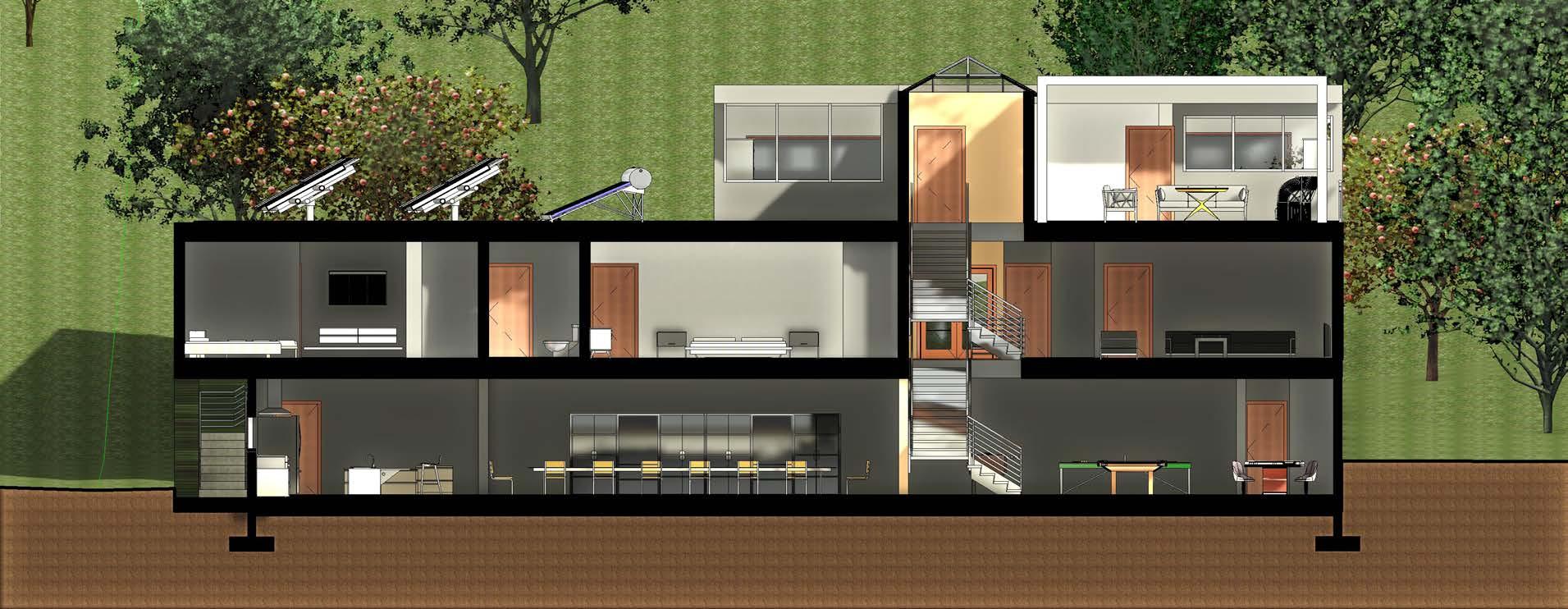

SECCIÓN TRANSVERSAL

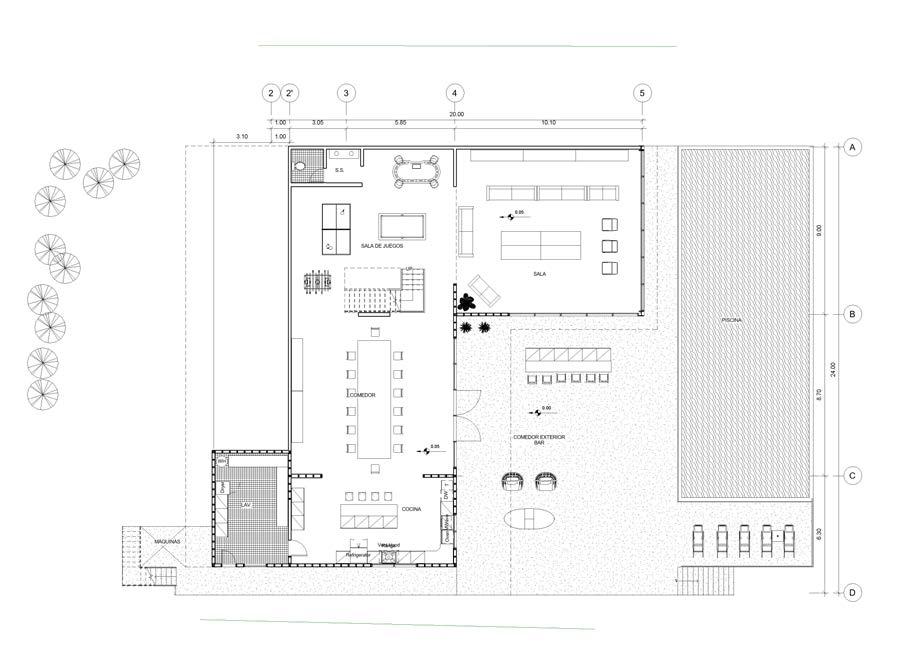

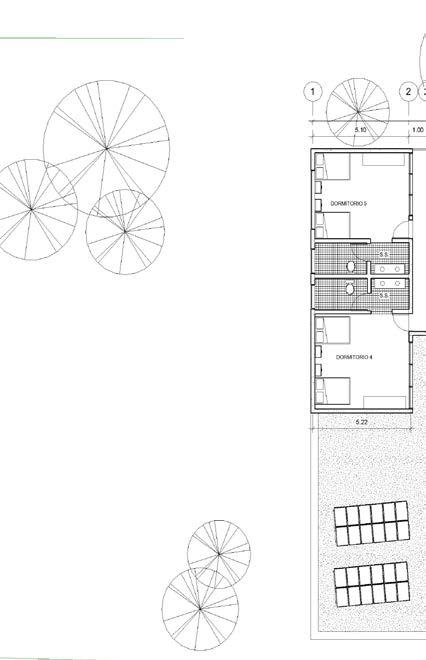

PLANTA BAJA

PLANTA DE INGRESO

PLANTA

ELEVACIÓN SUR

ELEVACIÓN ESTE

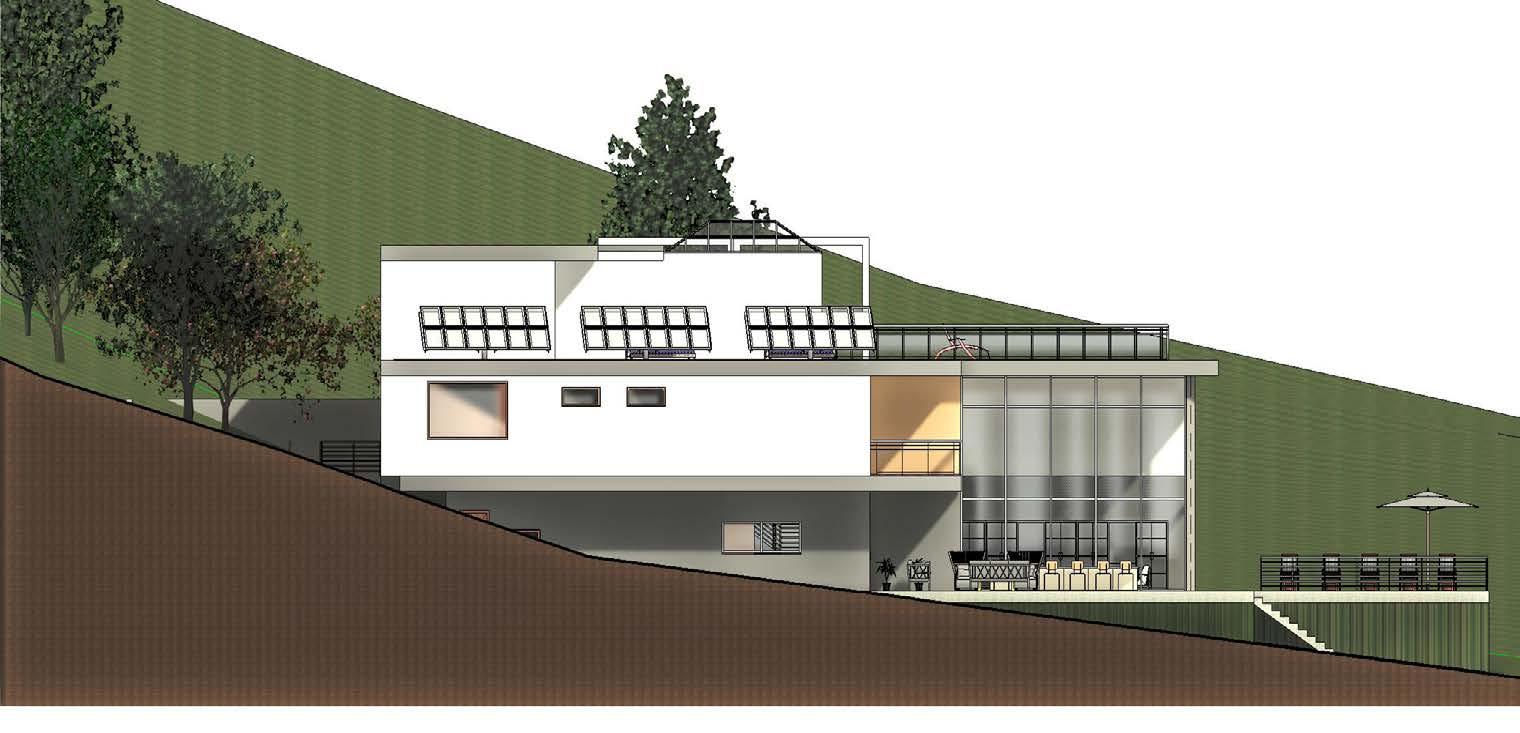

SECCIÓN LONGITUDINAL

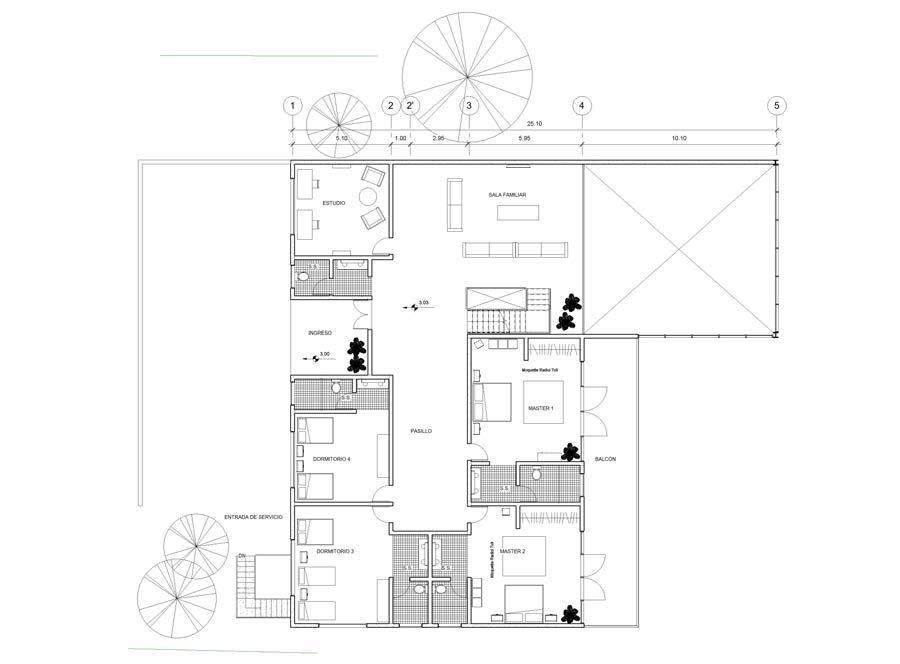

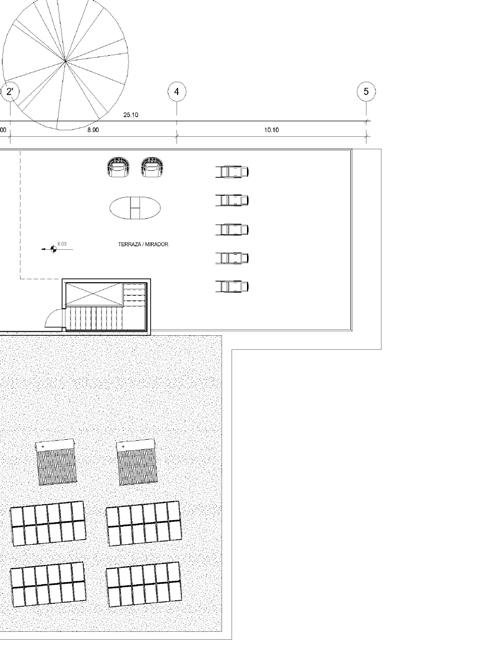

PLANTA ALTA

TORRE DE APARTAMENTOS

Proyecto Universitario

Trabajo Colaborativo: Diego San Román

Software: Revit, Enscape

Año: 4to semestre 2021

Video: https://www.youtube.com/watch?v=PJzgWCCp9Po

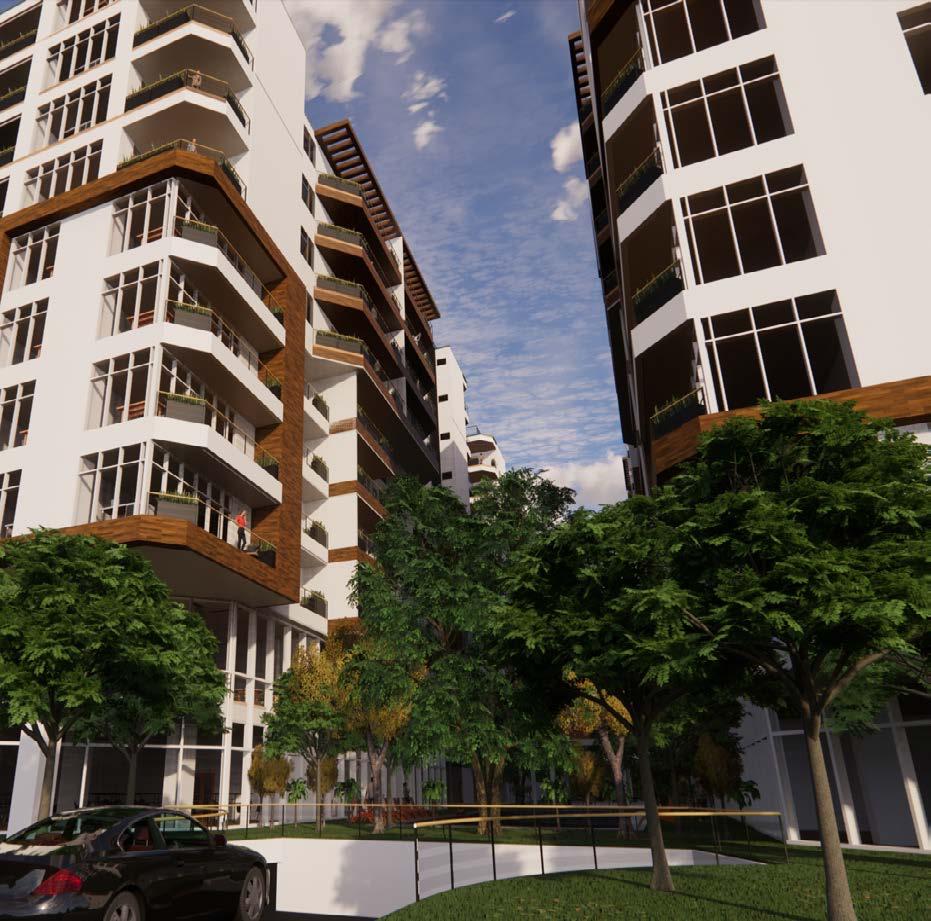

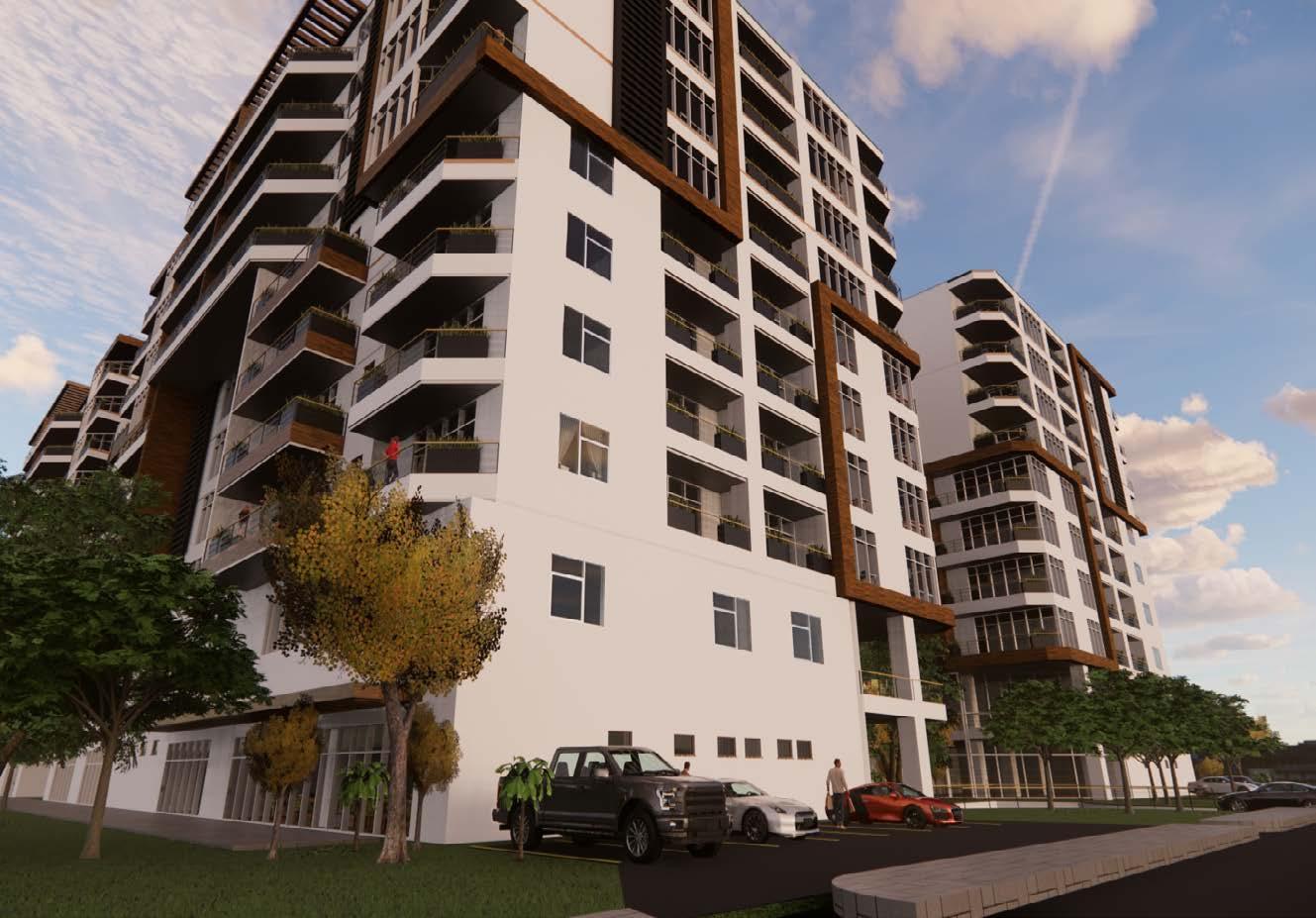

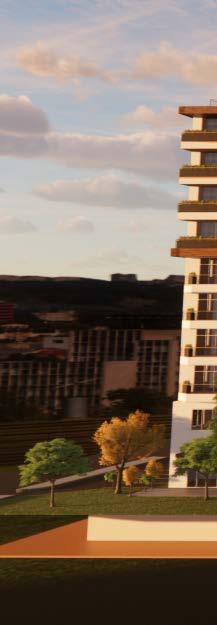

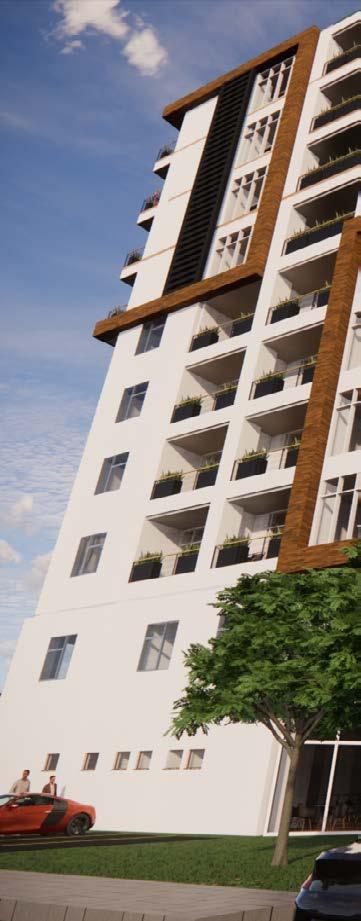

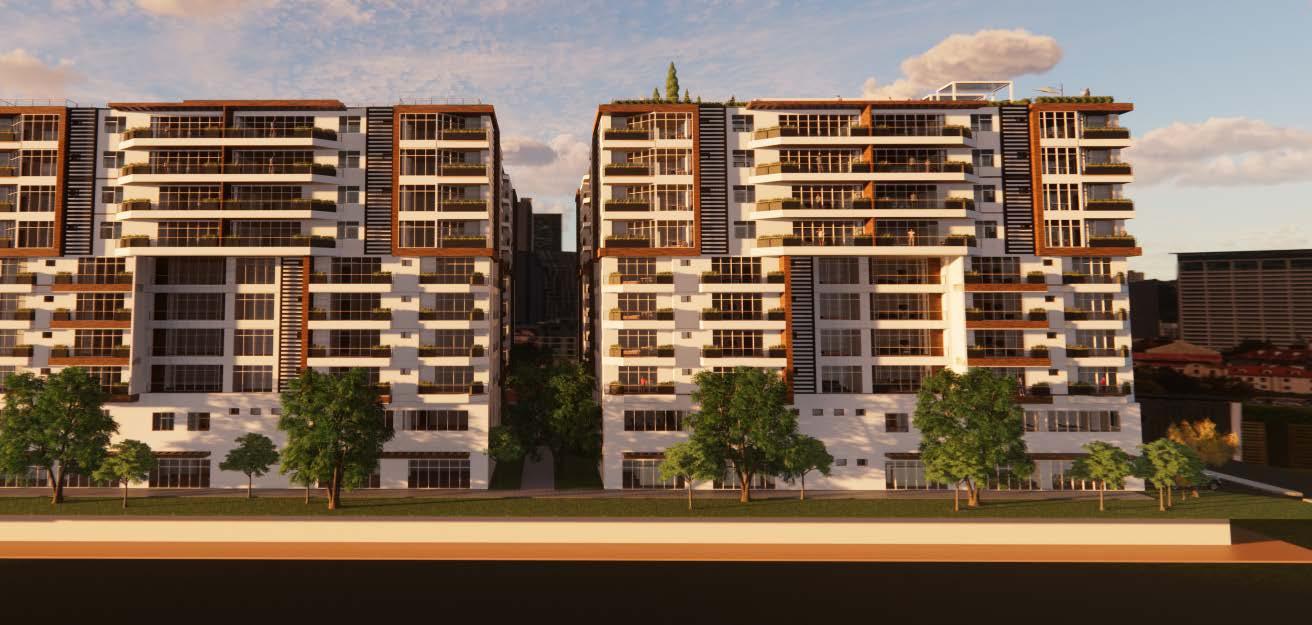

Gadamas es un complejo habitacional de uso mixto, compuesto por 4 torres de apartamentos ubicado en la zona 4 de Mixco sobre el bulevar naranjo. Este plan maestro ofrece distintas amenidades para la comodidad y entretenimiento de los usuarios, así como unos locales de comercio y gastronomía en las plantas bajas.

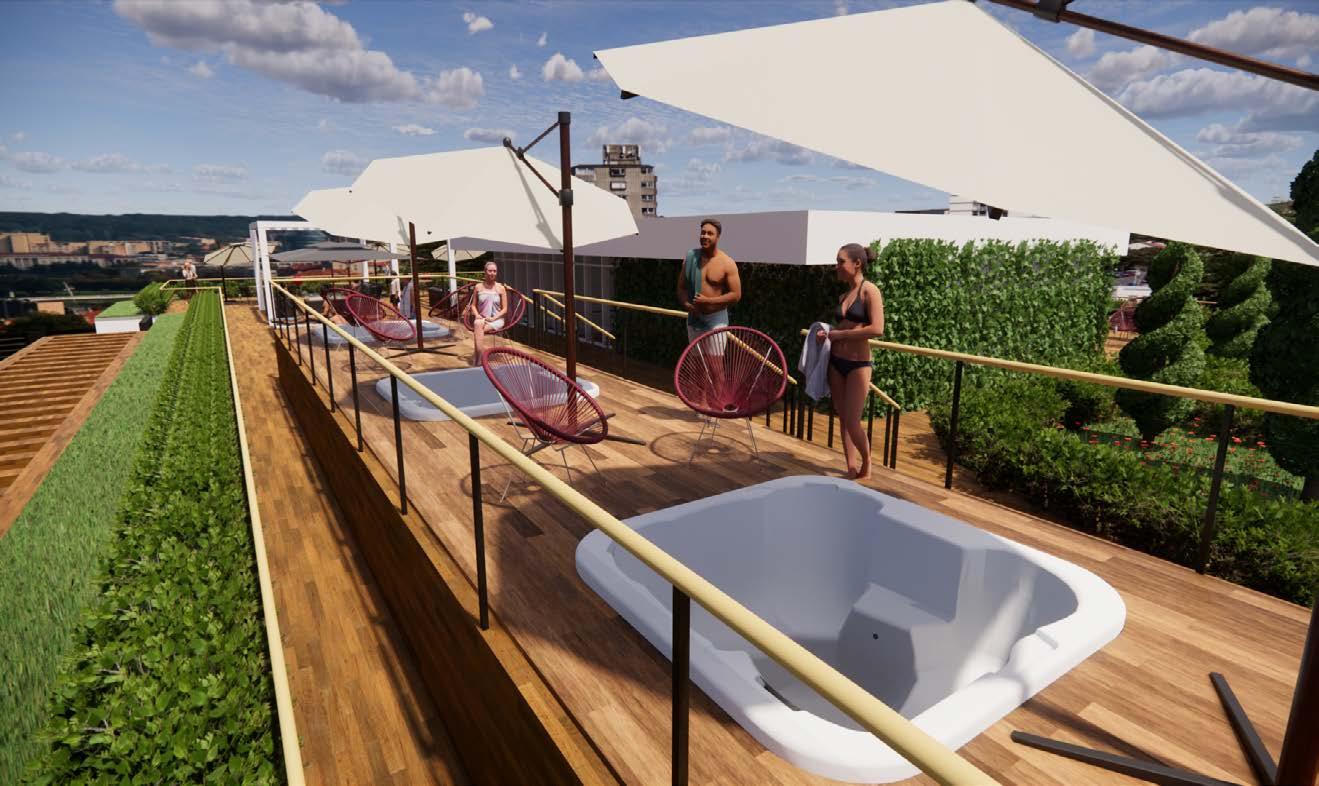

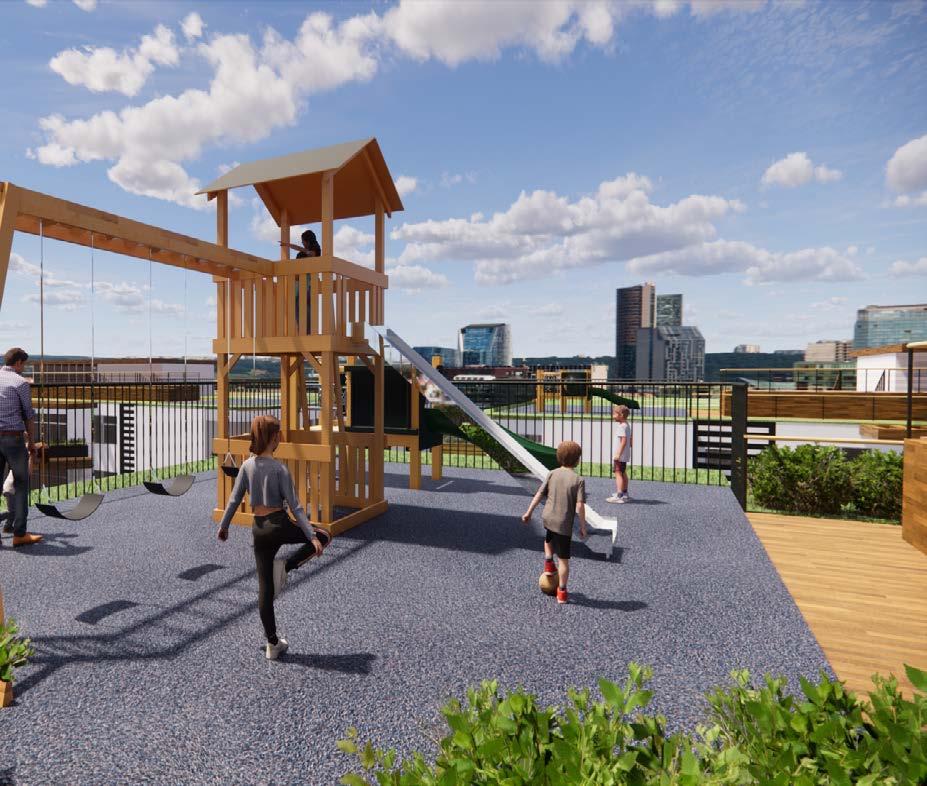

Cada torre cuenta con los primeros dos niveles de uso social incluyendo locales, dos salones de eventos, bares, espacios co-working y un gimnasio. En total hay 7 diferentes tipos de apartamentos y cada unidad cuenta con dos estacionamientos en el sótano. En el espacio entre torres se encuentra área verde con dos piscinas, una ciclovía y un salón social al aire libre. La terraza ofrece varias amenidades para el uso privado de cada torre.

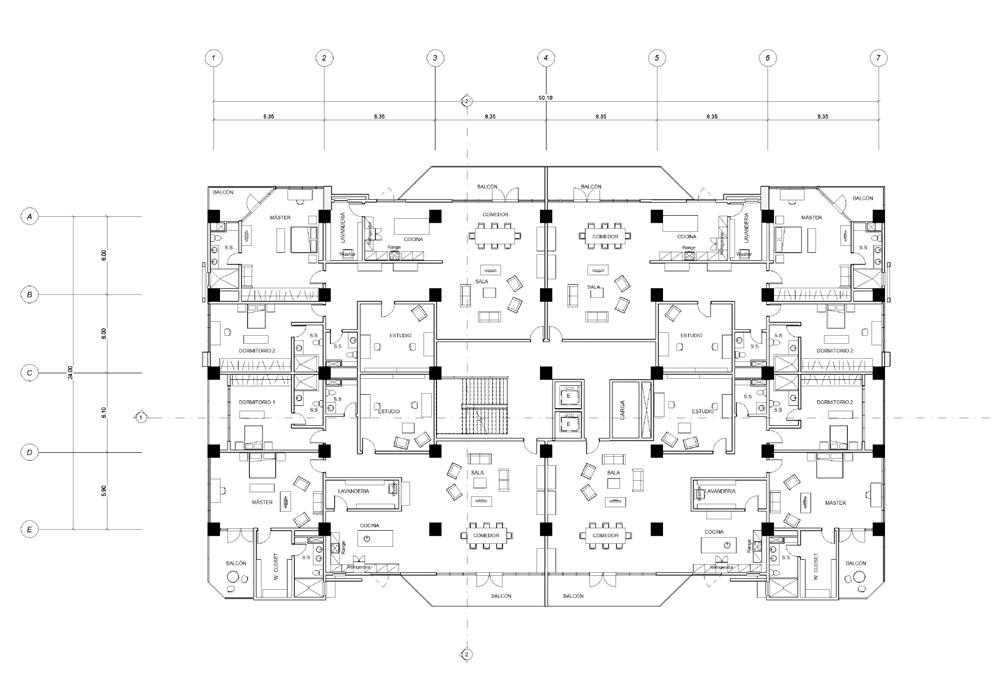

PLANOS ARQUITECTÓNICOS

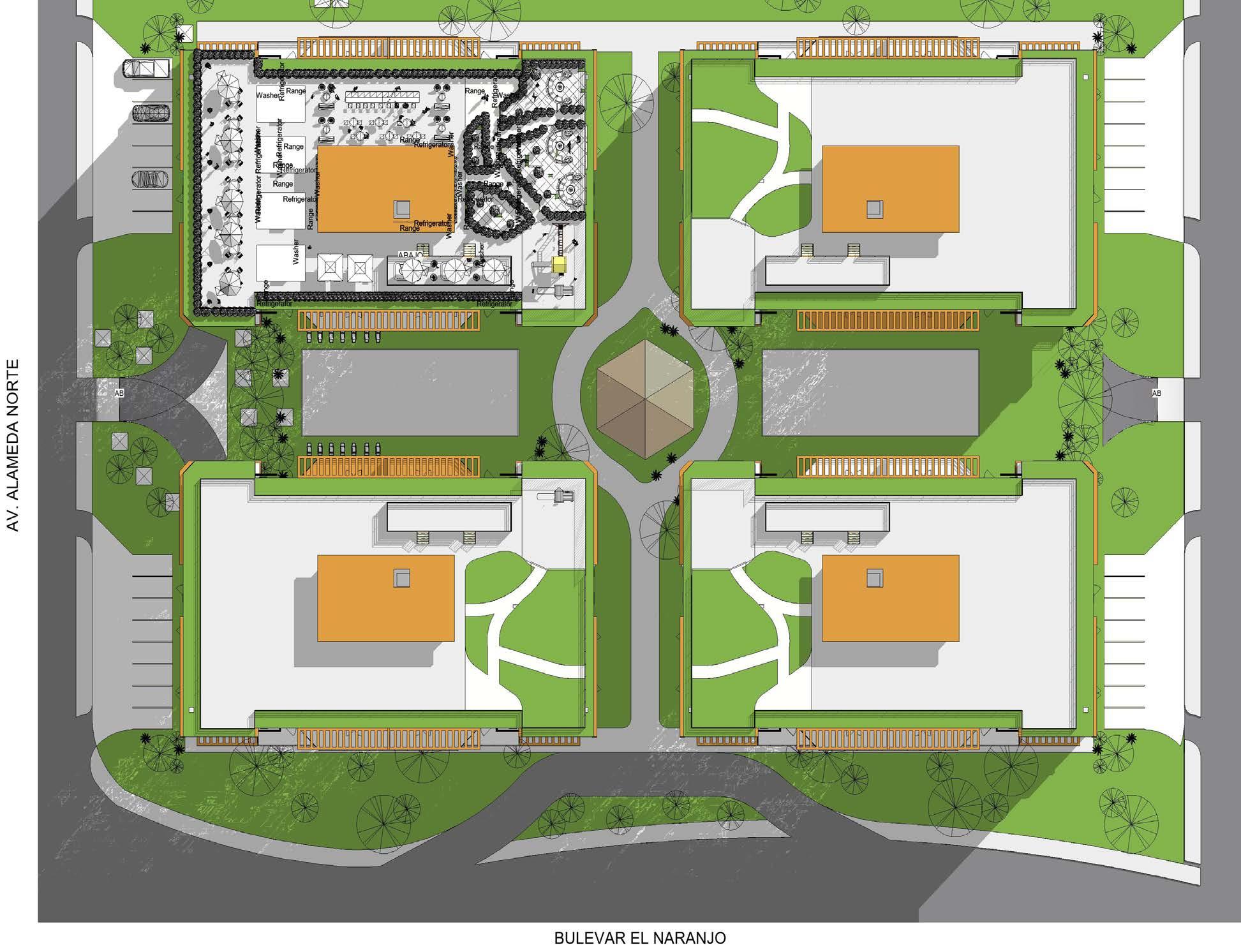

PLANTA DE CONJUNTO

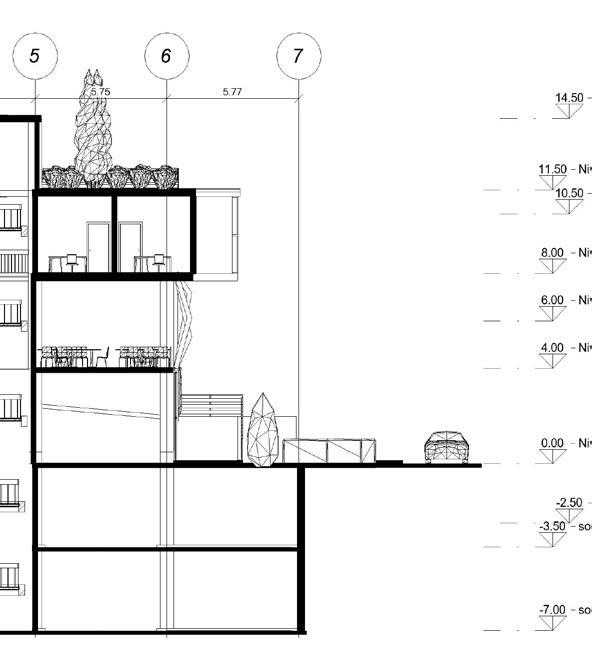

SECCIÓN TRANVERSAL

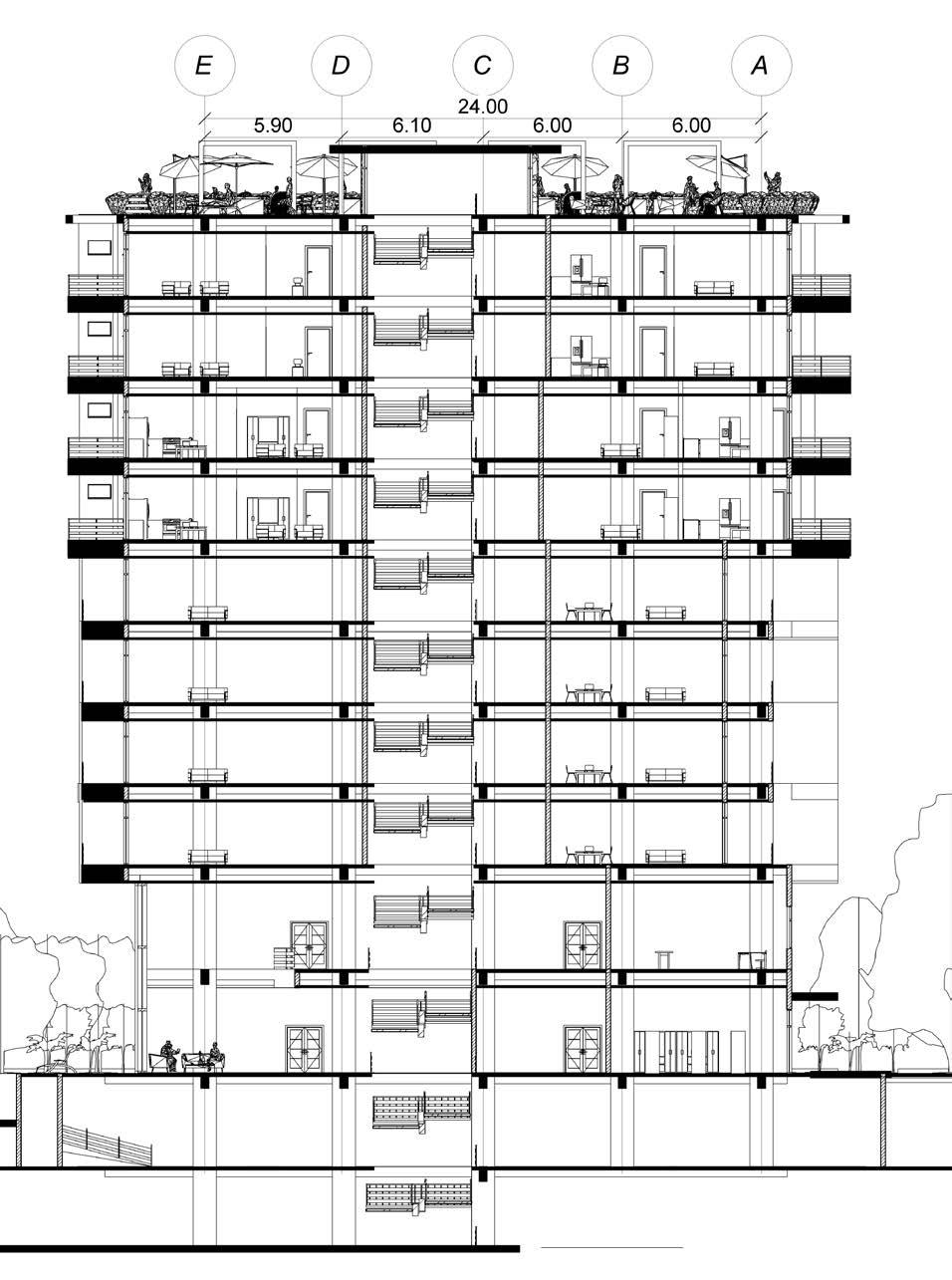

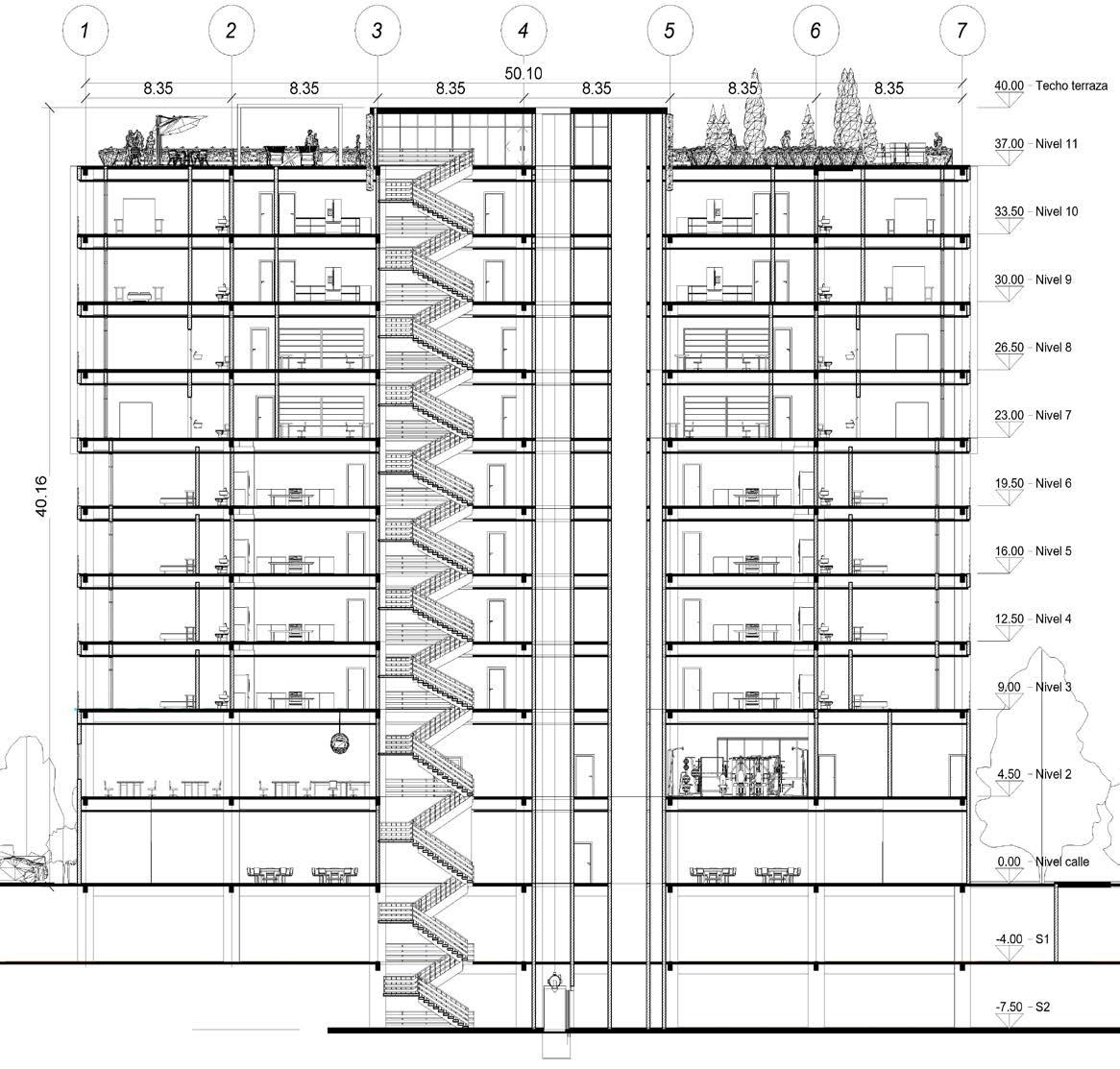

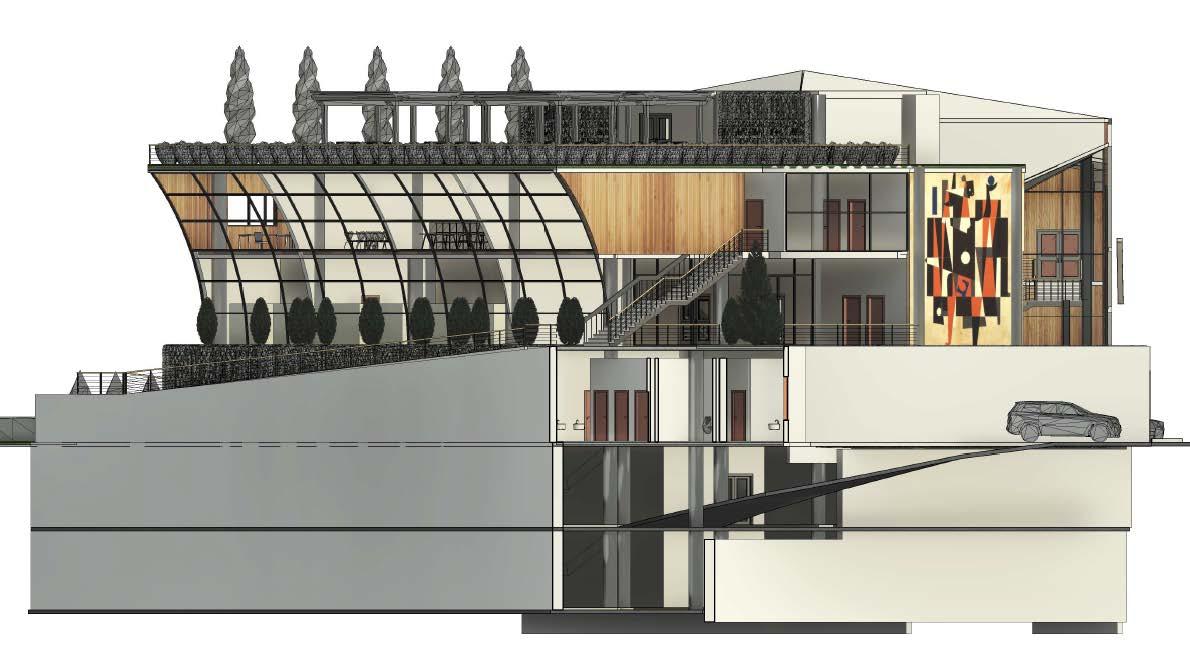

SECCIÓN LONGITUDINAL

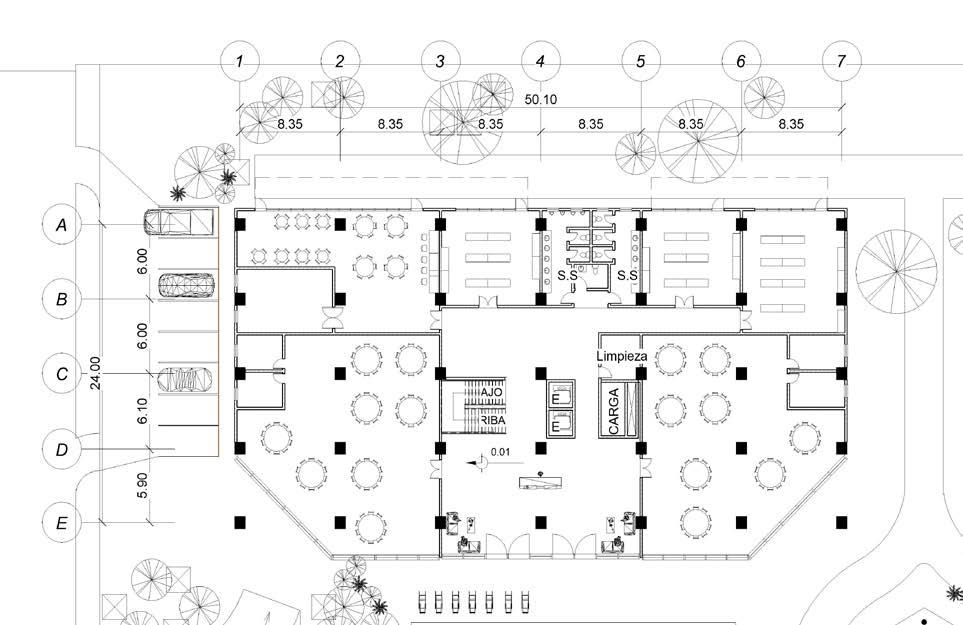

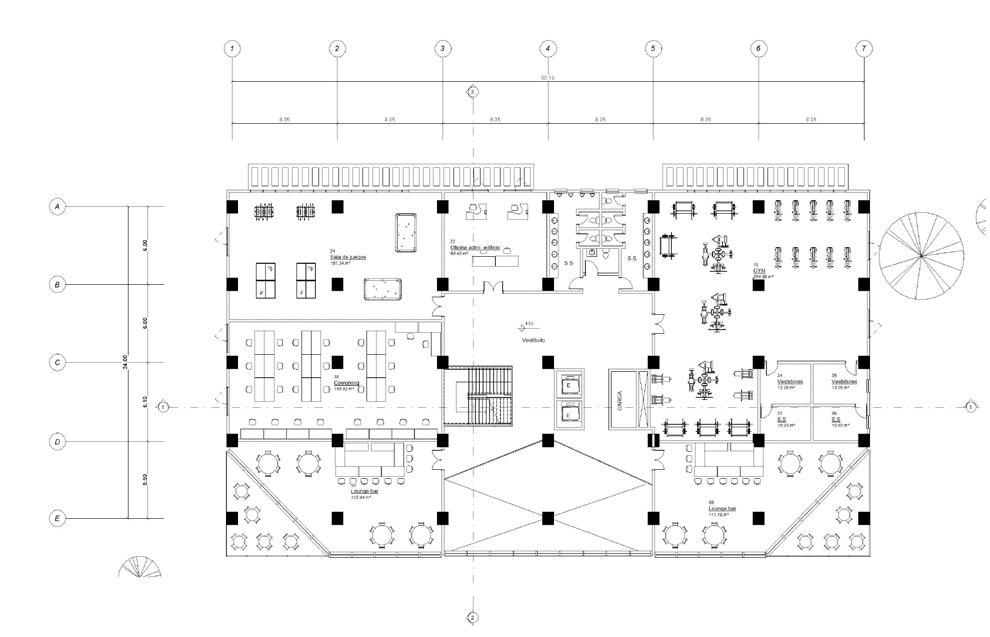

NIVEL 1

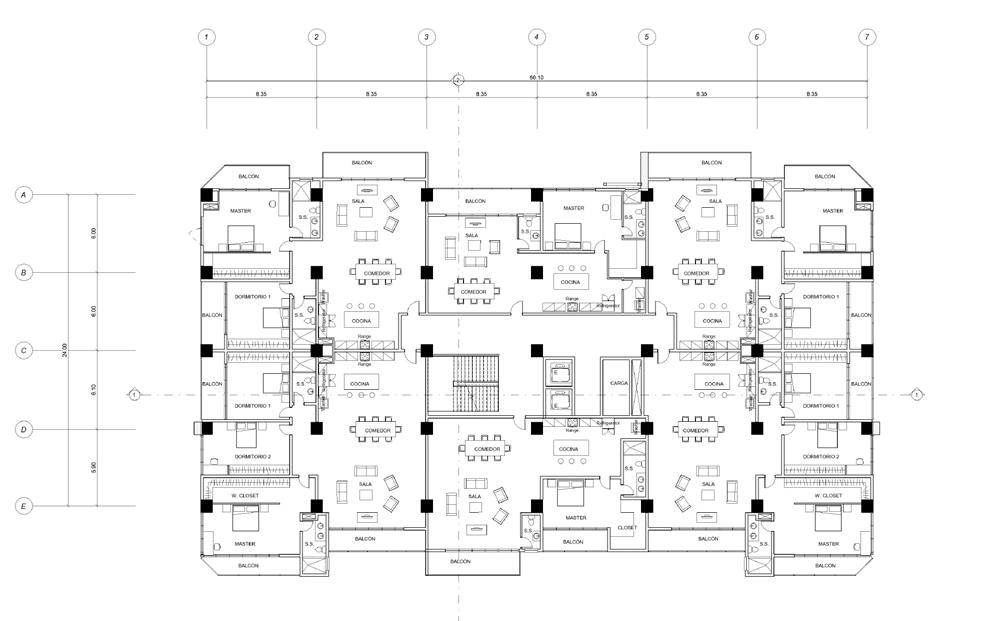

NIVEL 2-4

NIVEL 5-7

NIVEL 8-10

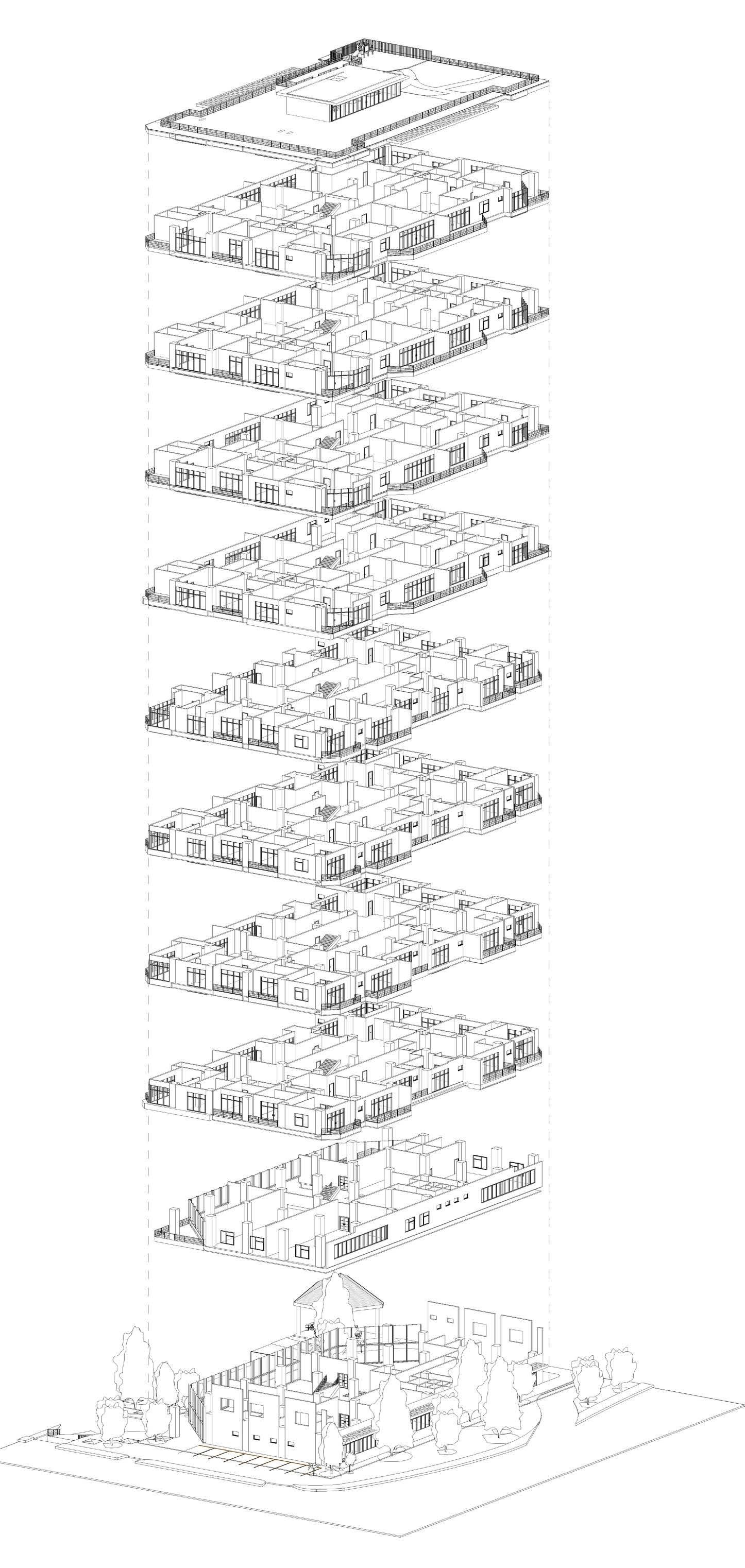

DESPIECE

TIENDA LEGO

Proyecto Universitario

Software: Revit, Enscape

Año: 5to semestre 2022

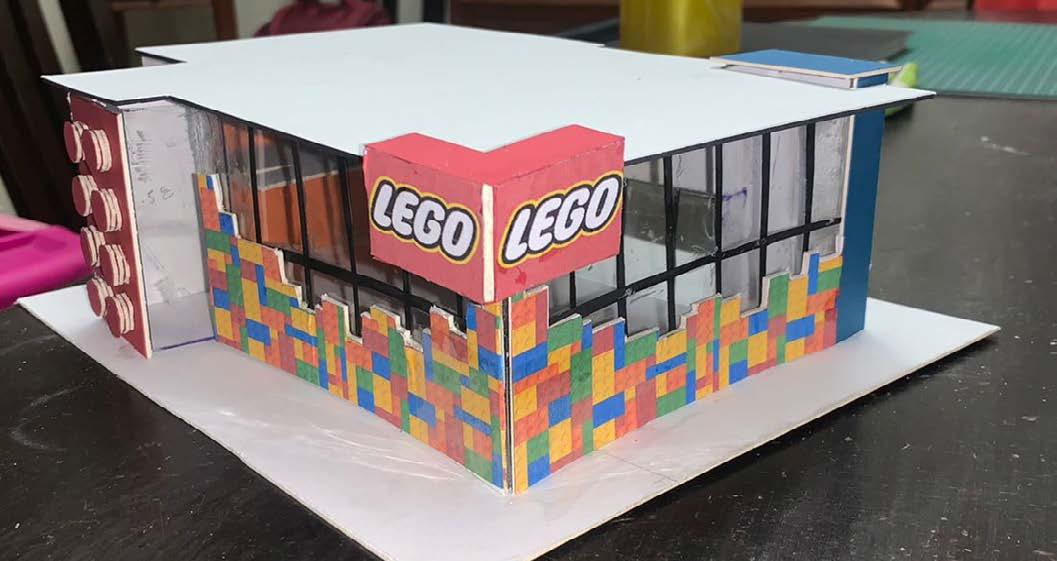

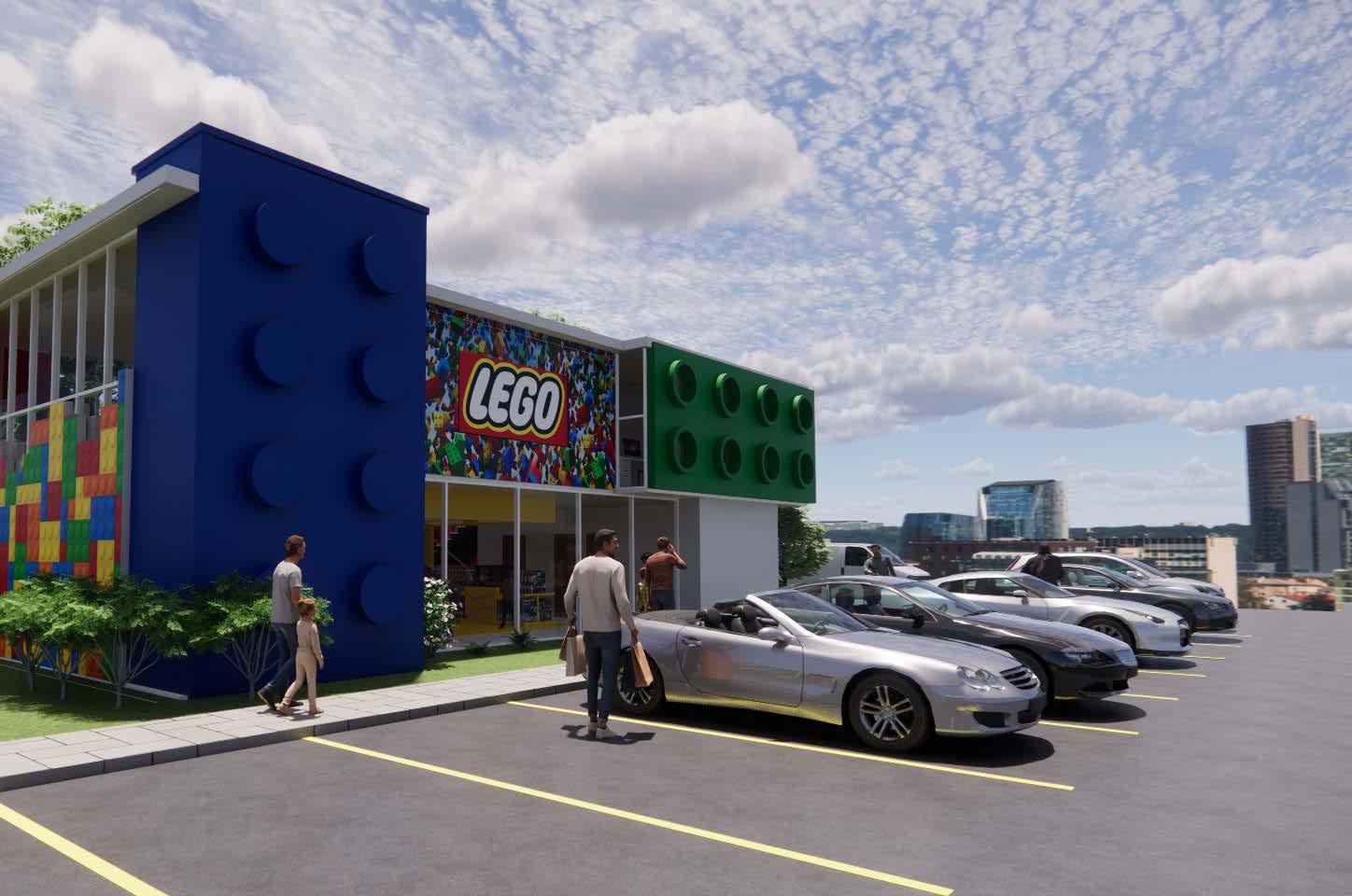

Proyecto ubicado en zona 16 dedicado a la venta de productos de la empresa LEGO. Es un conjunto totalmente independiente y no localizada en un centro comercial. Con un área de 239.48 m2 se crea un espacio para la exposición y compra de los productos.

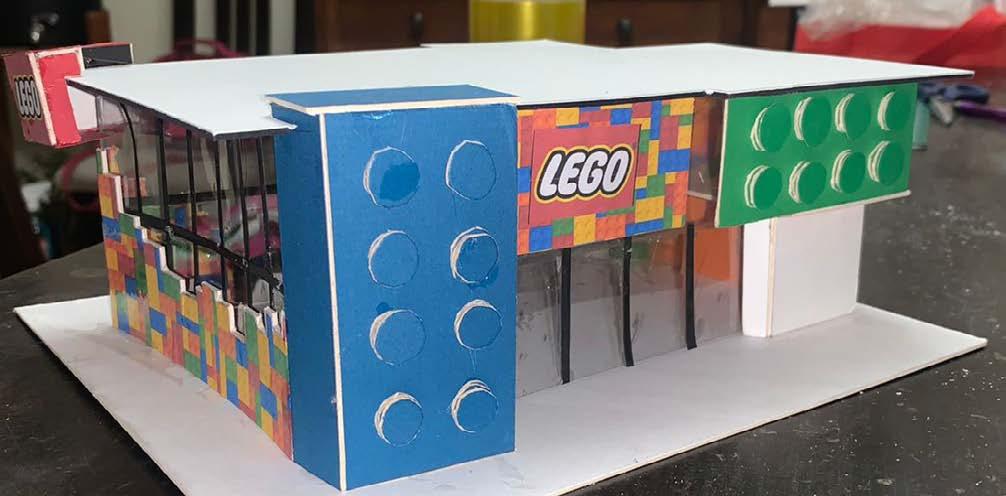

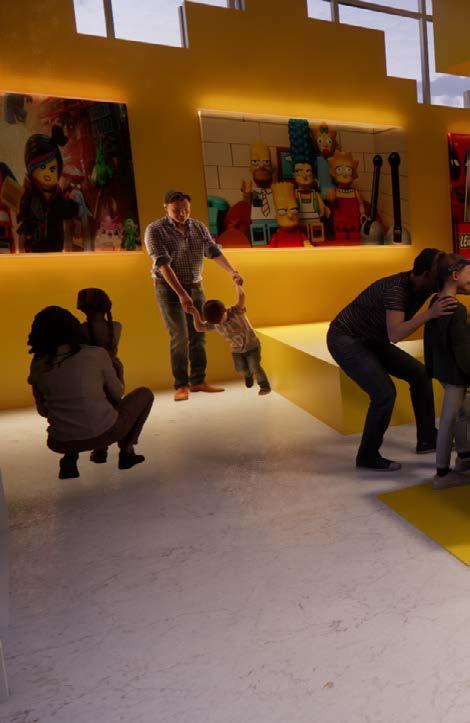

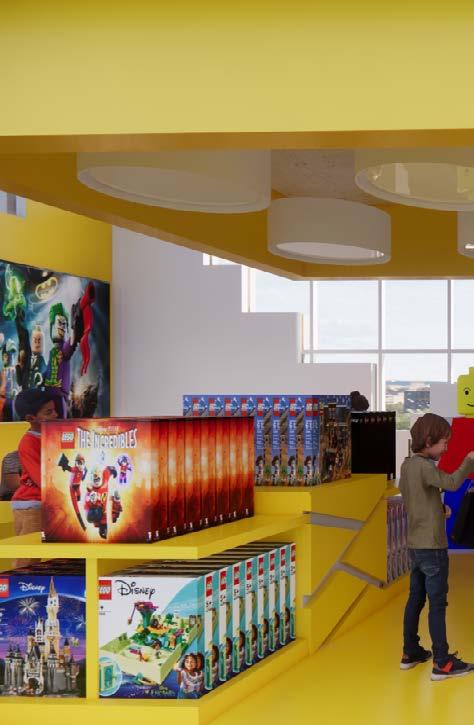

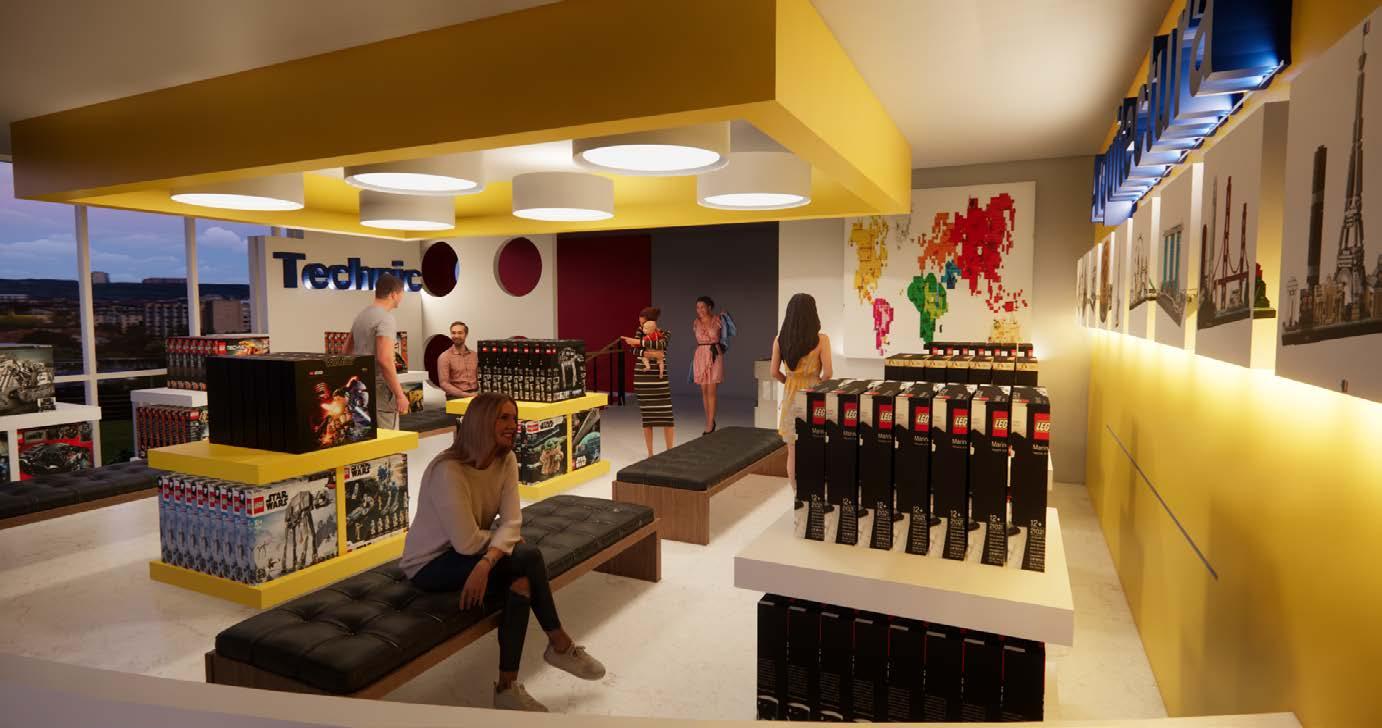

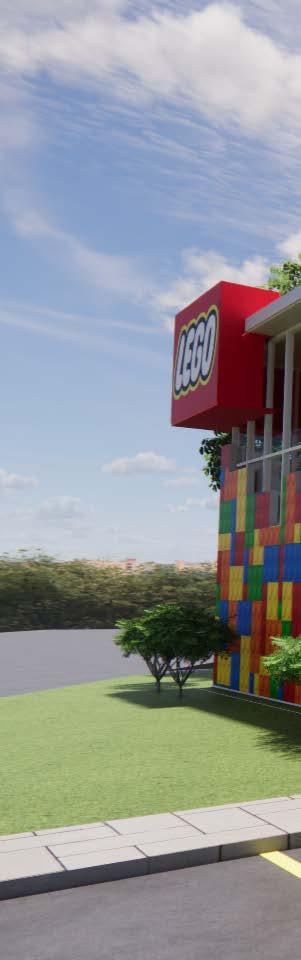

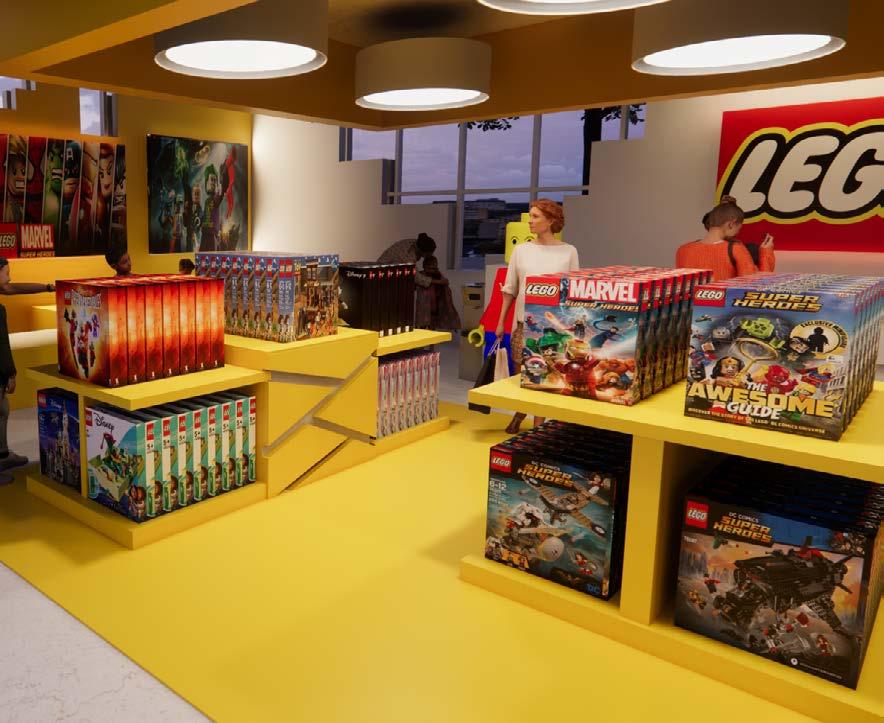

Se crea una volúmetria inspirada en las piezas de LEGO y así mismo con los colores representativos de la marca. Dentro del establecimiento cuenta con diversos temas como para niños se encuentran a la venta productos de marvel, disney y DC, así mismo se venden productos para adultos como de arquitectura, technic y star wars.

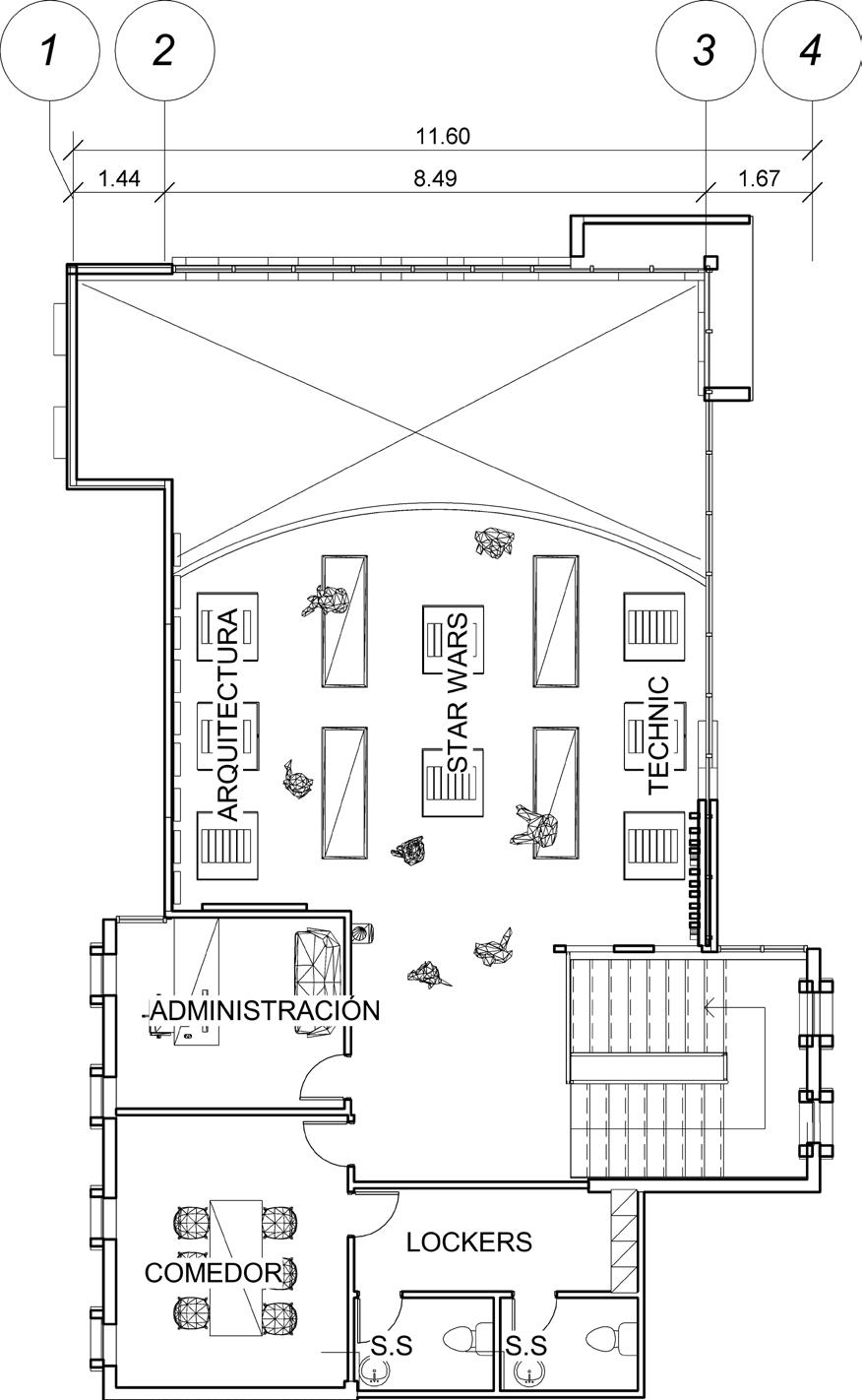

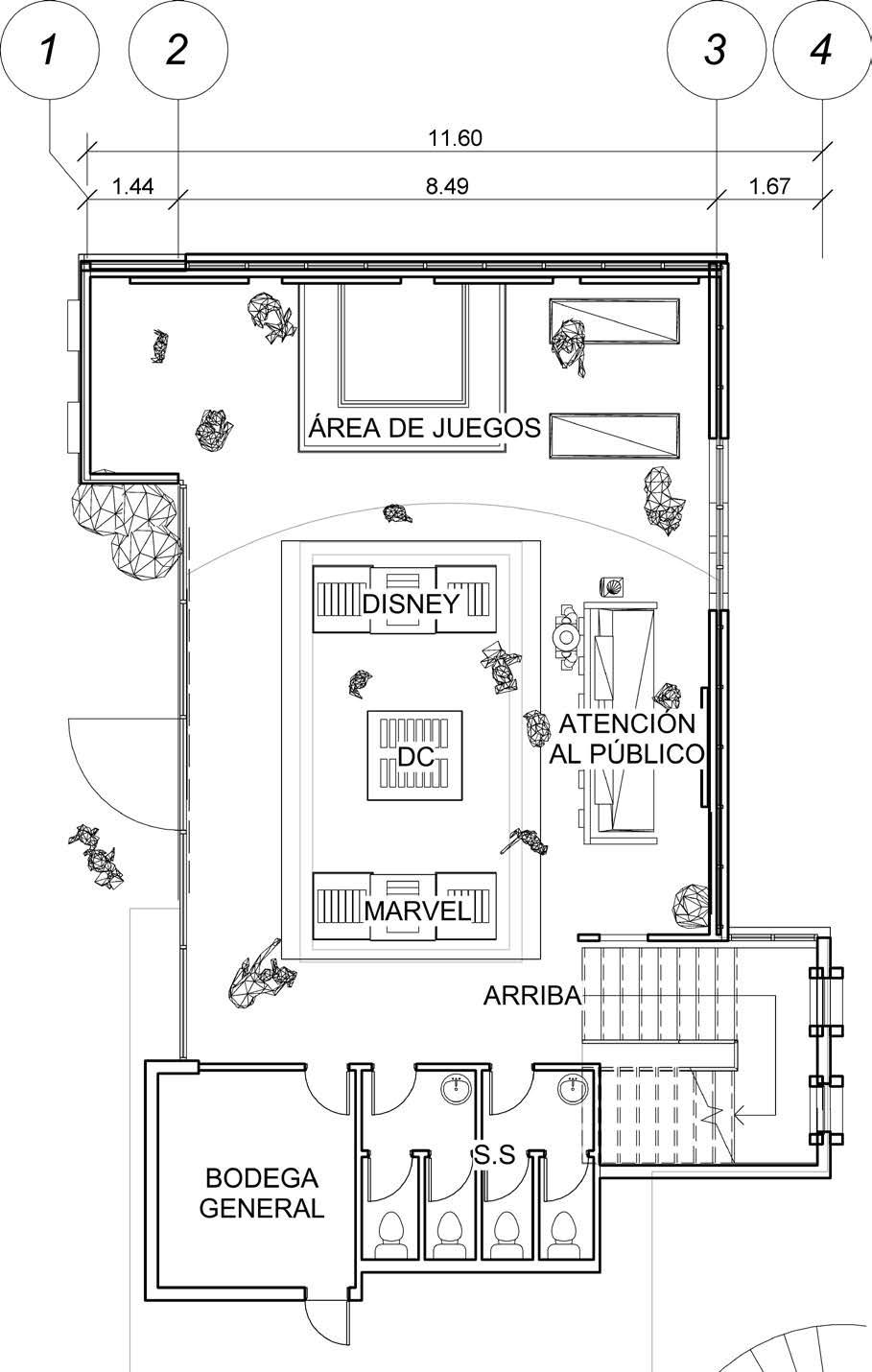

PLANOS ARQUITECTÓNICOS

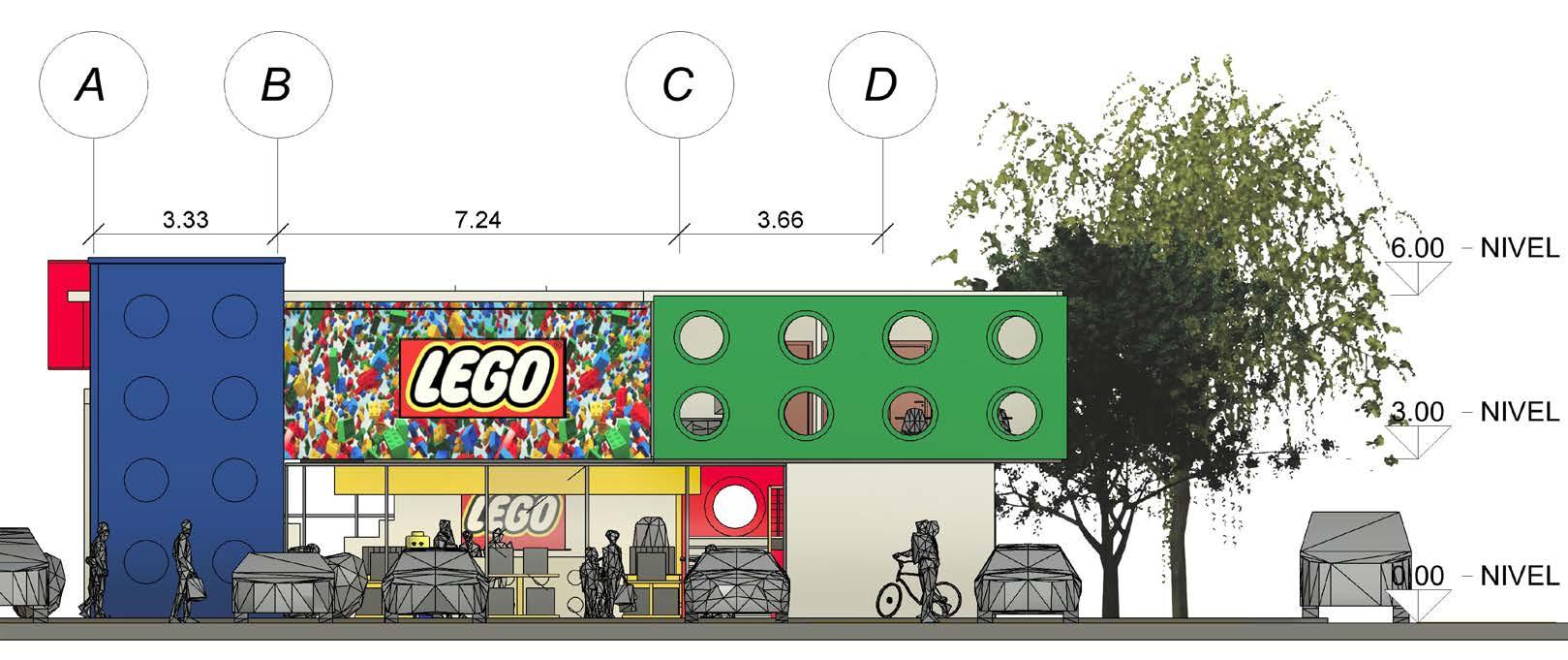

ELEVACIÓN ESTE

ELEVACIÓN OESTE

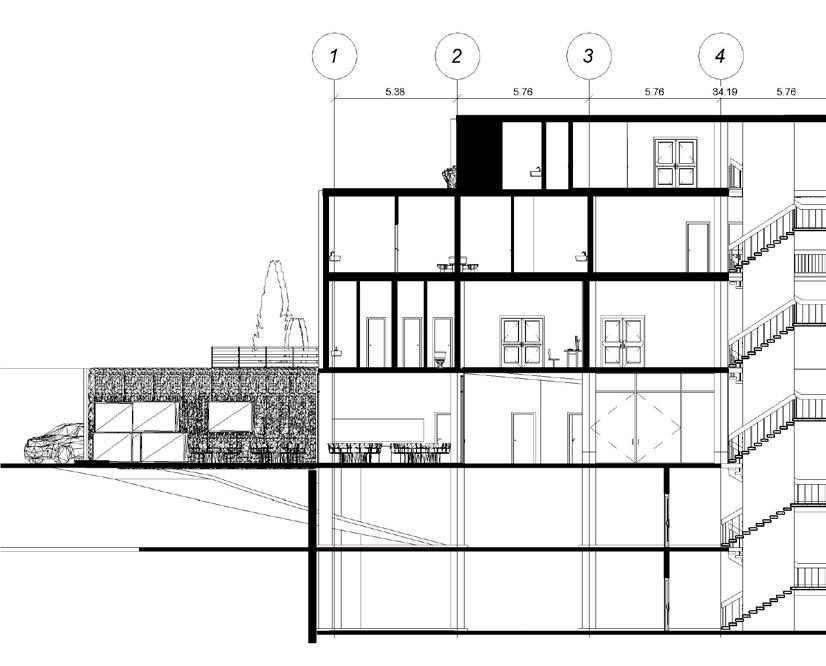

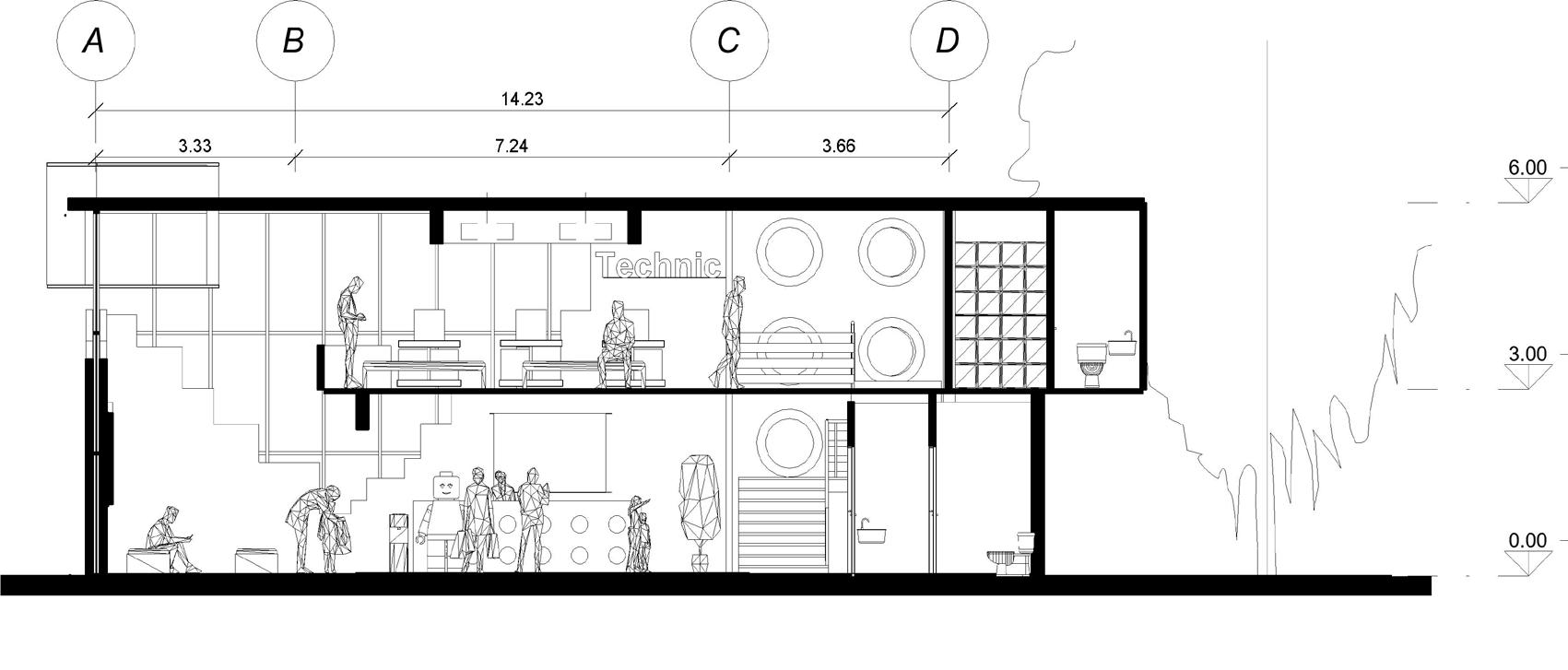

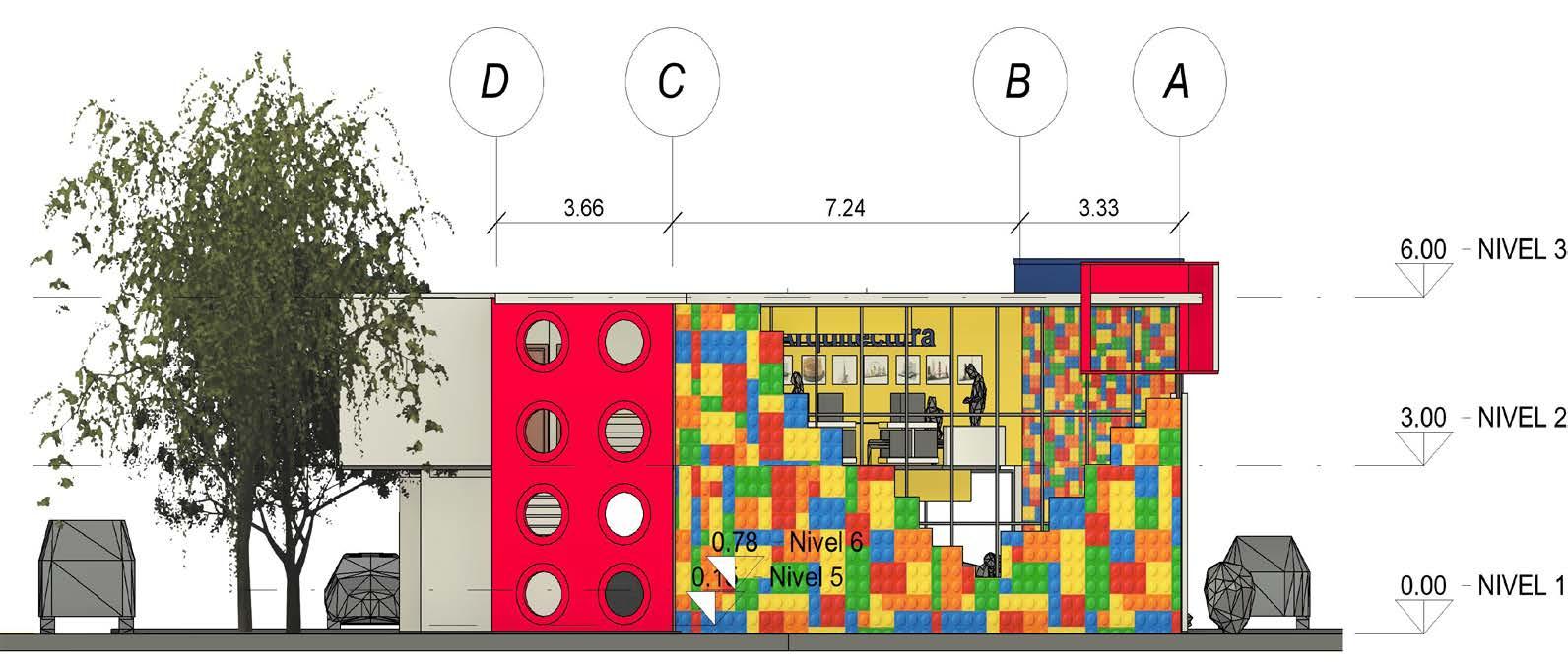

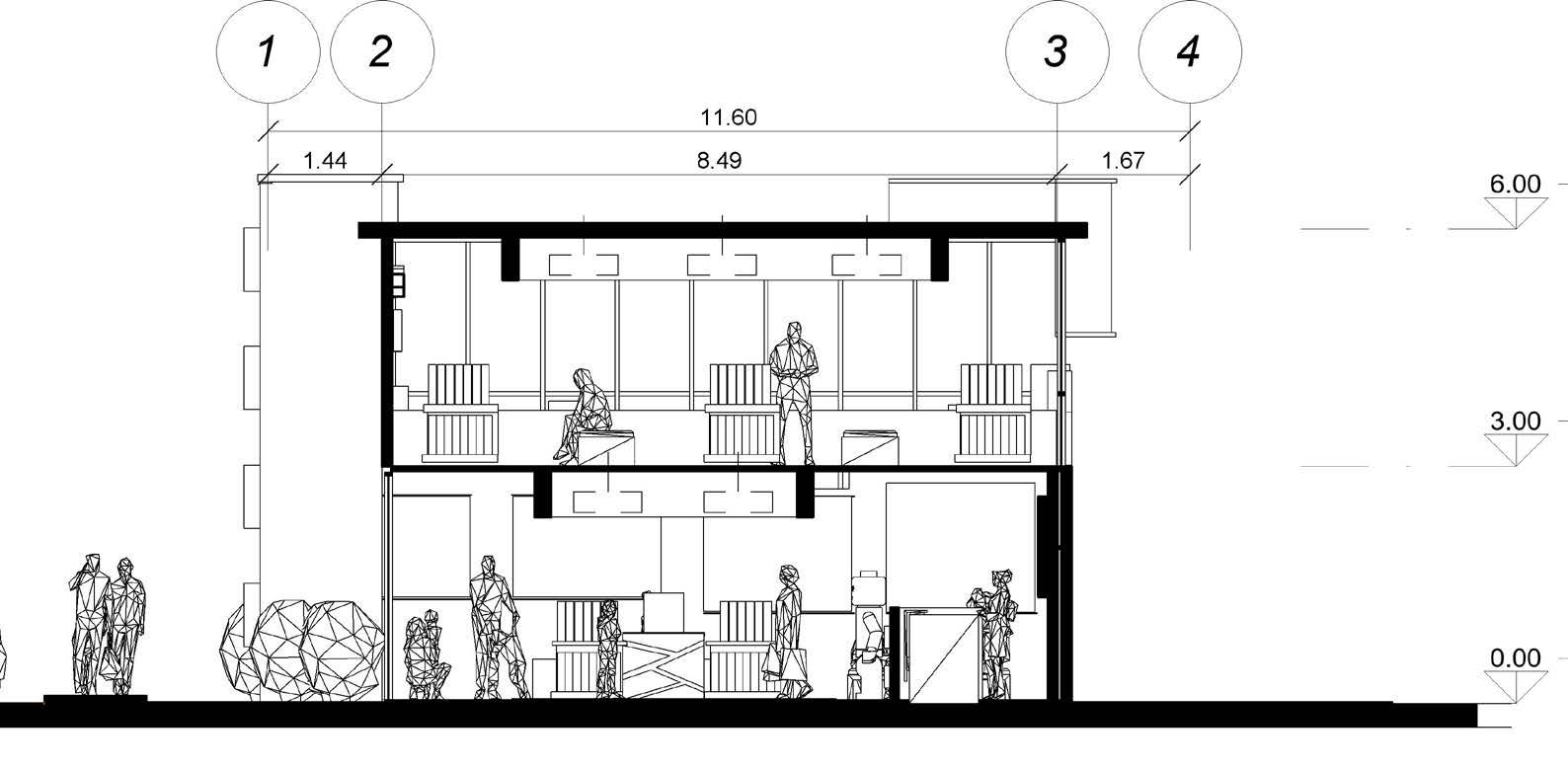

SECCIÓN TRANSVERSAL

SECCIÓN LONGITUDINAL

CENTRO CULTURAL

Proyecto Universitario

Trabajo Colaborativo: Diego San Román

Software: Revit, Enscape

Año: 5to semestre 2022

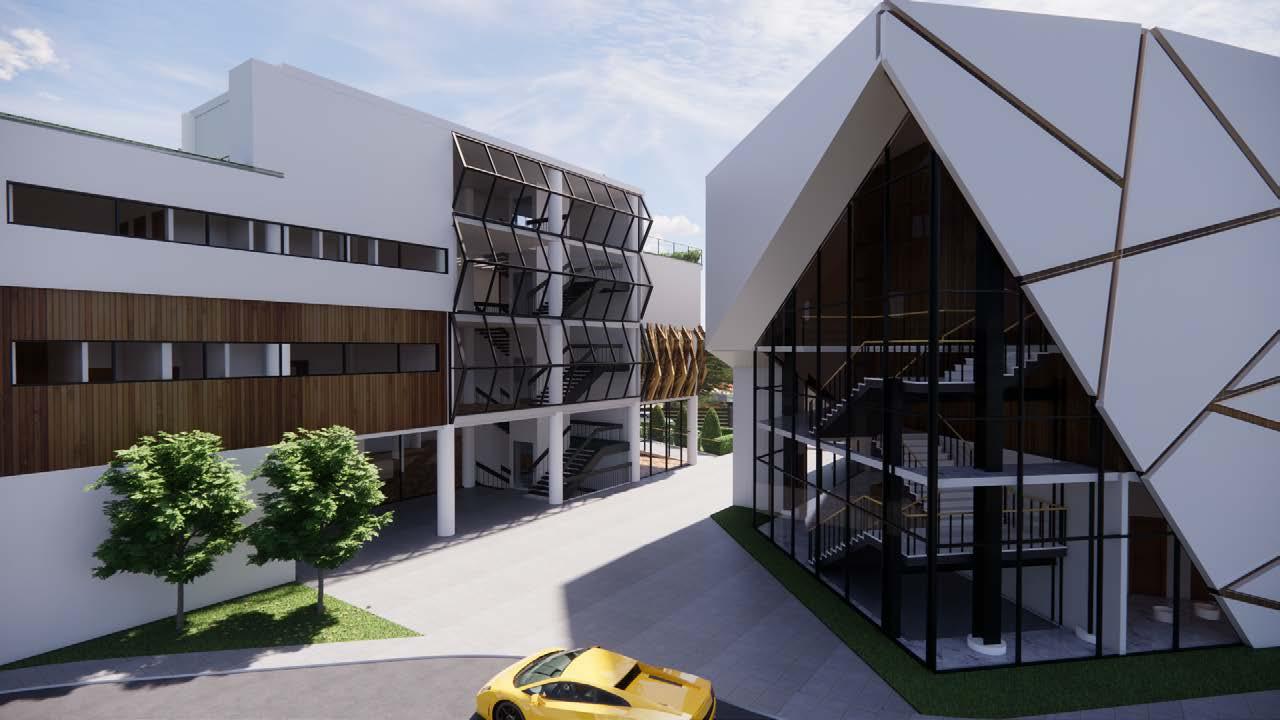

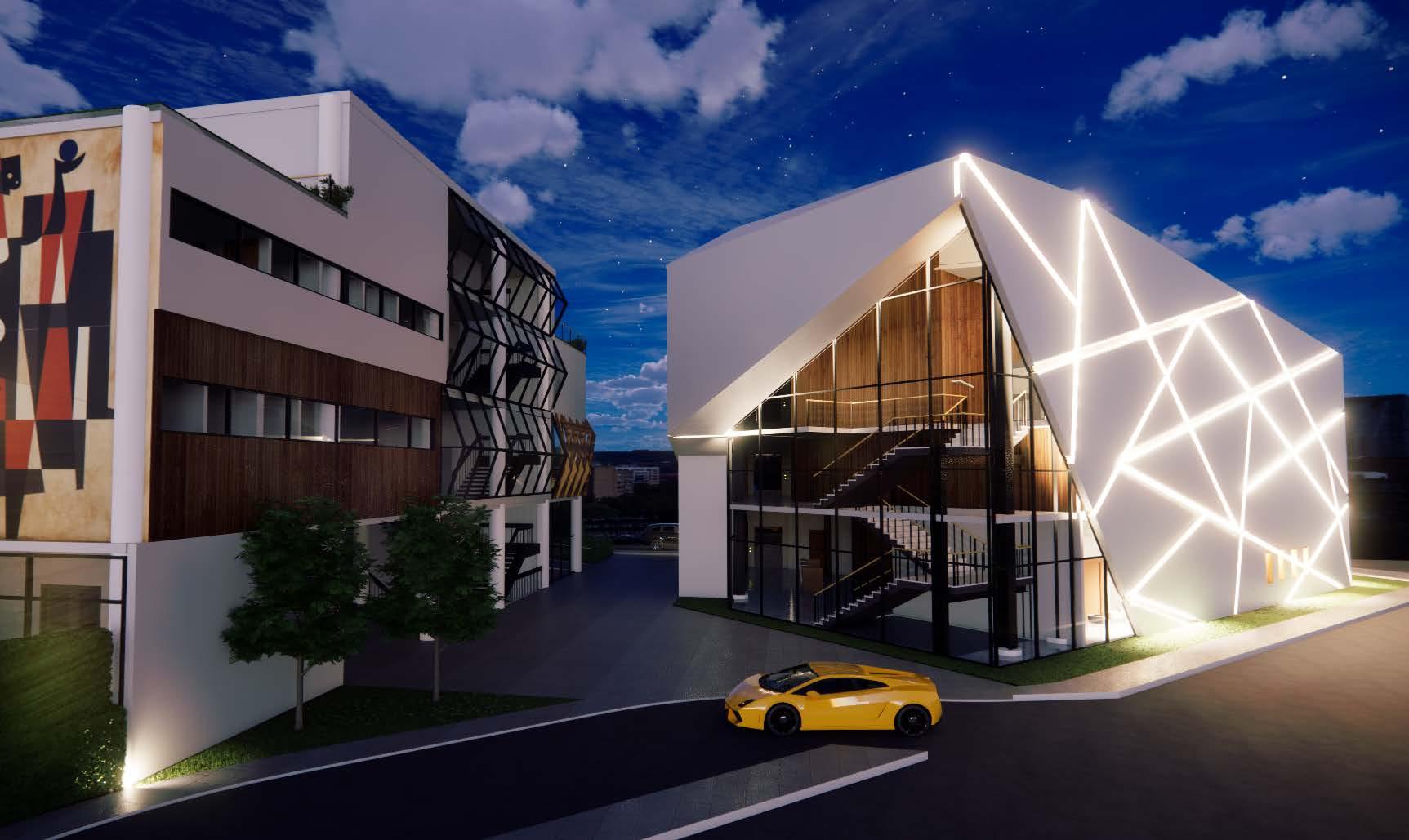

El Centro Cultural GADAMAS es un conjunto de dos edificios que tiene la función de exponer el arte y la cultura guatemalteca. Se ubica sobre la 9a avenida y la Vía 7, zona 4 de la Ciudad de Guatemala y cuenta con un área de 1,892.26 m2.

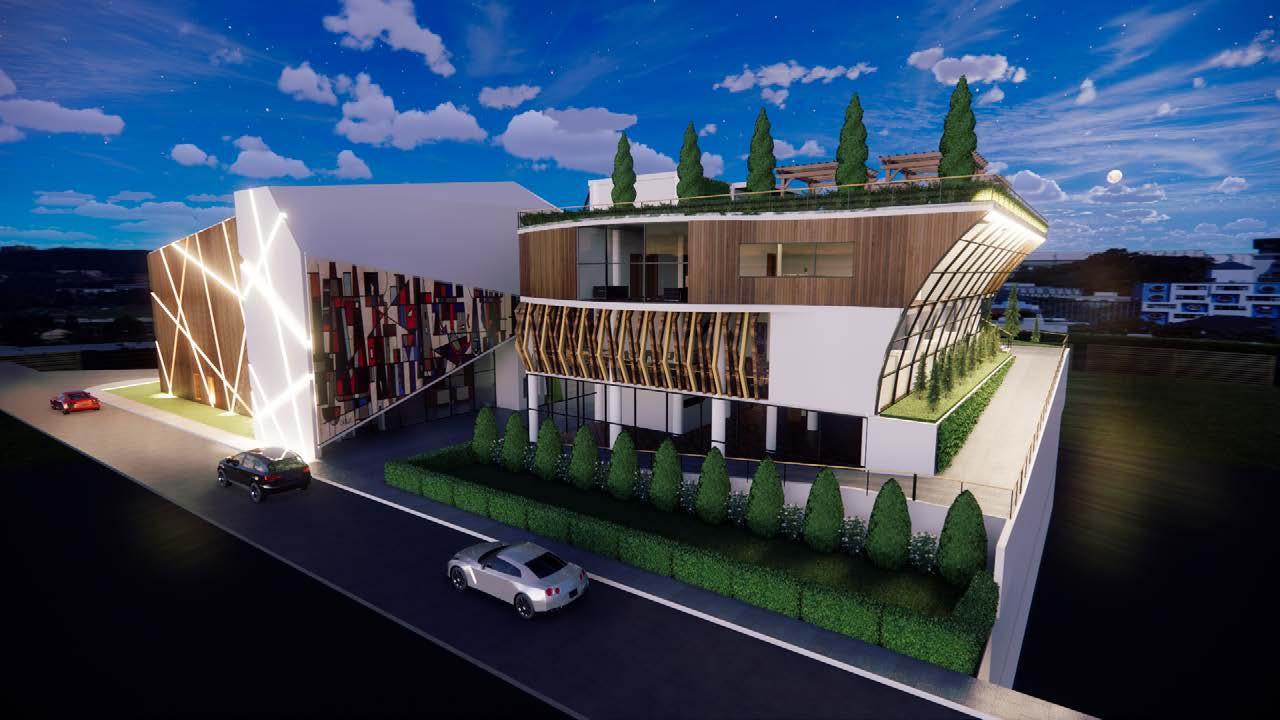

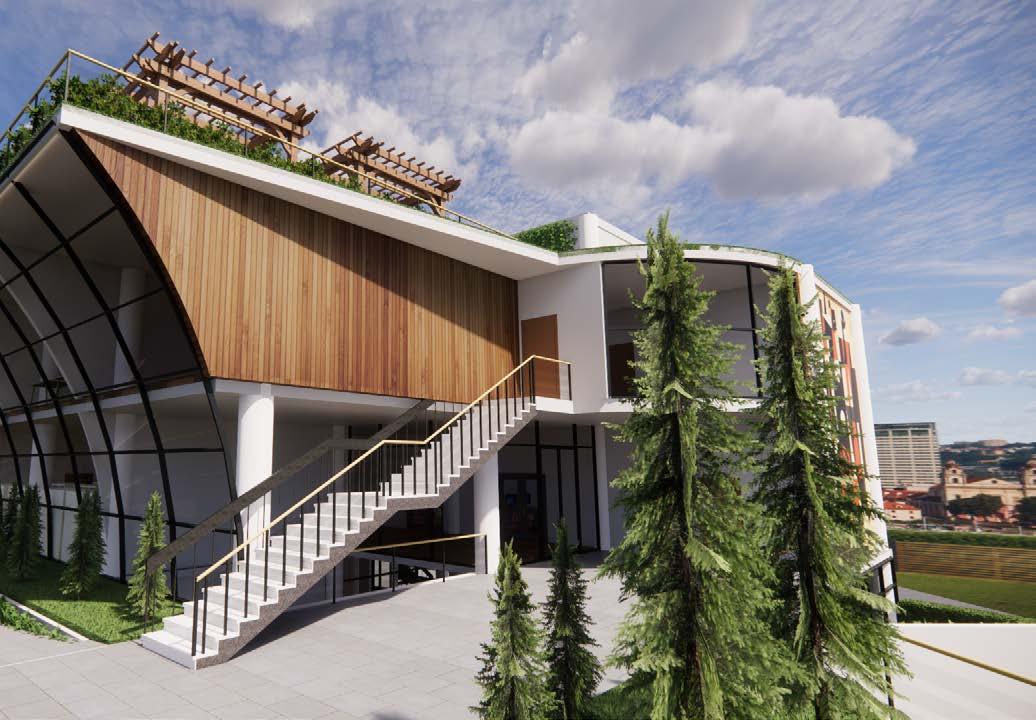

El alucobond con textura de madera se utilizó en algunos muros exteriores para obtener un contraste con los muros blancos. Este se escogió ya que tiene la apariencia de madera pero requiere menos mantenimiento y por lo tanto se minimizan costos. En la biblioteca se colocaron unos parteluces de madera que protegen la fachada del sobrecalentamiento.

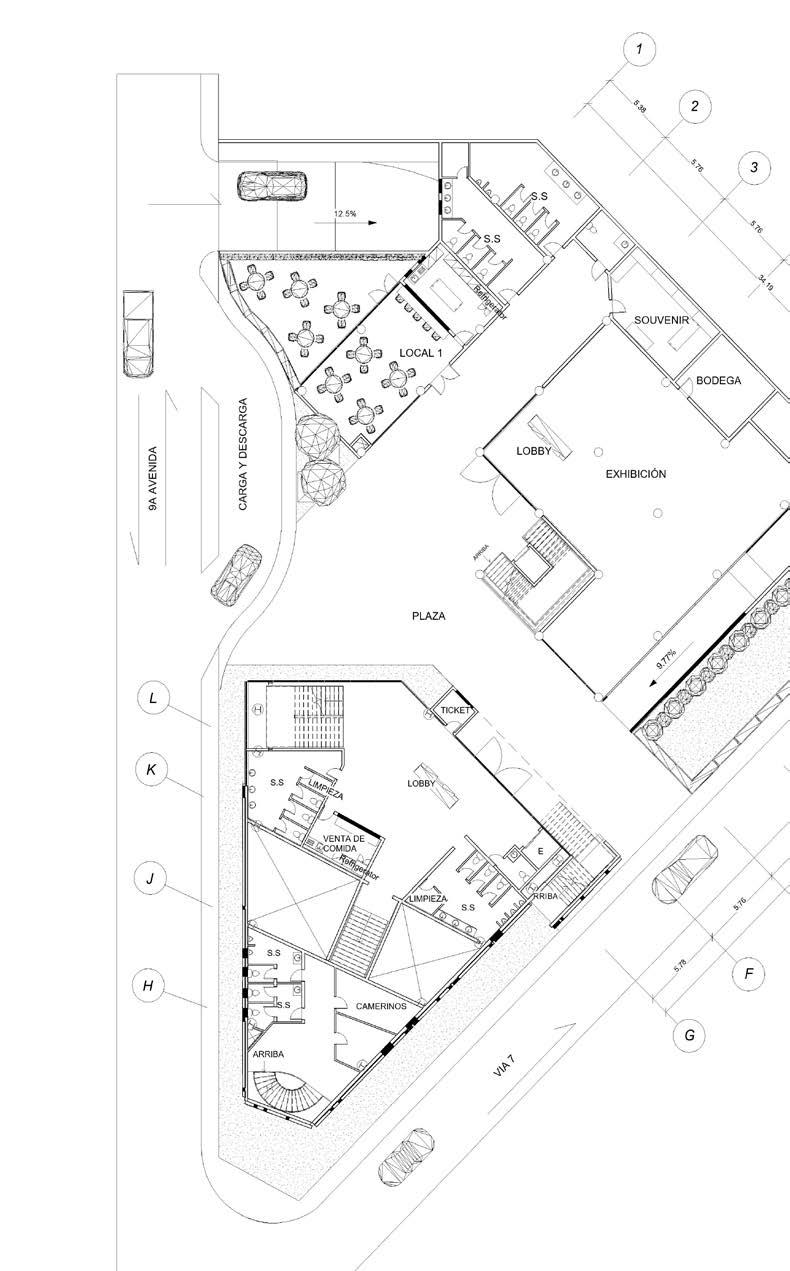

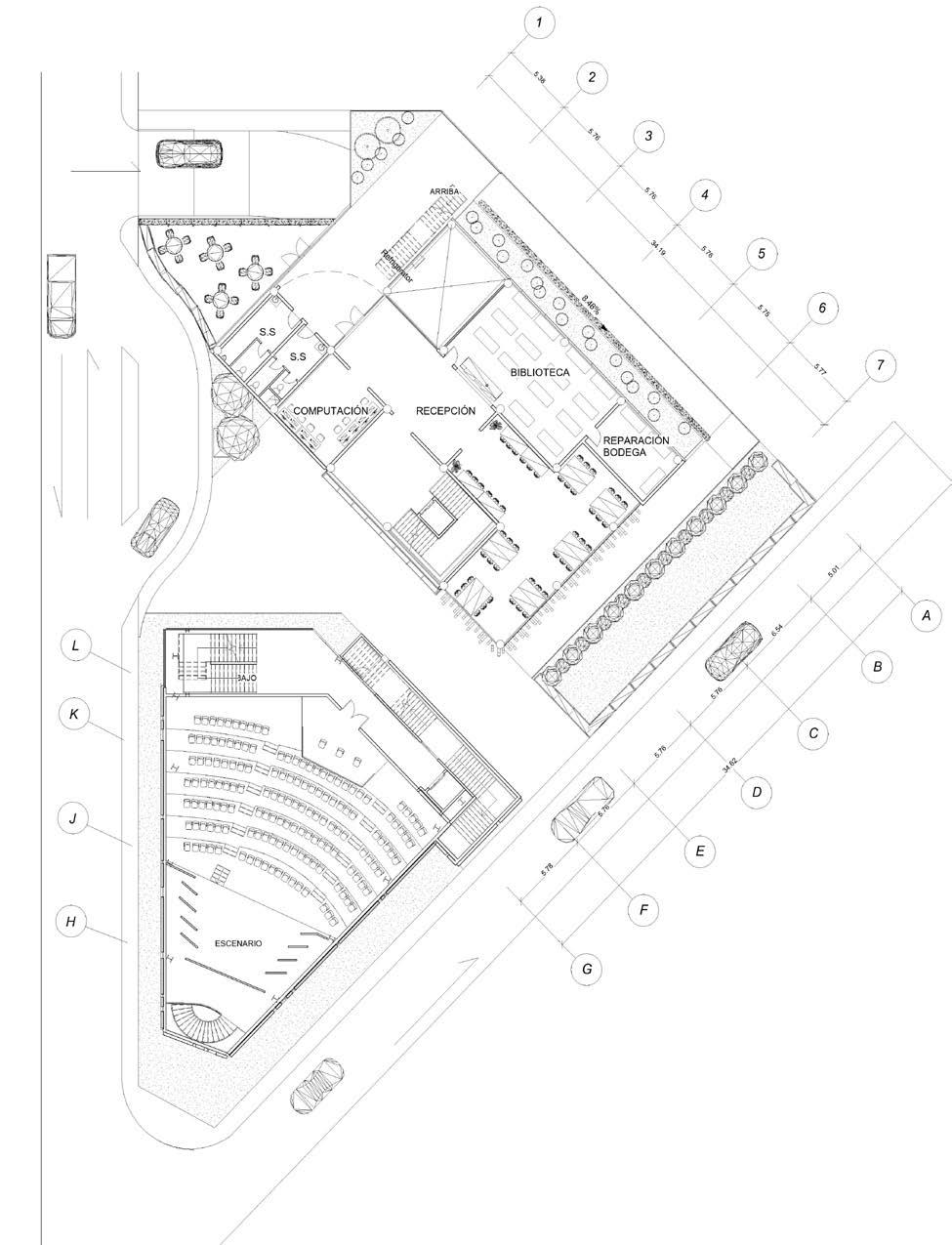

PLANOS ARQUITECTÓNICOS

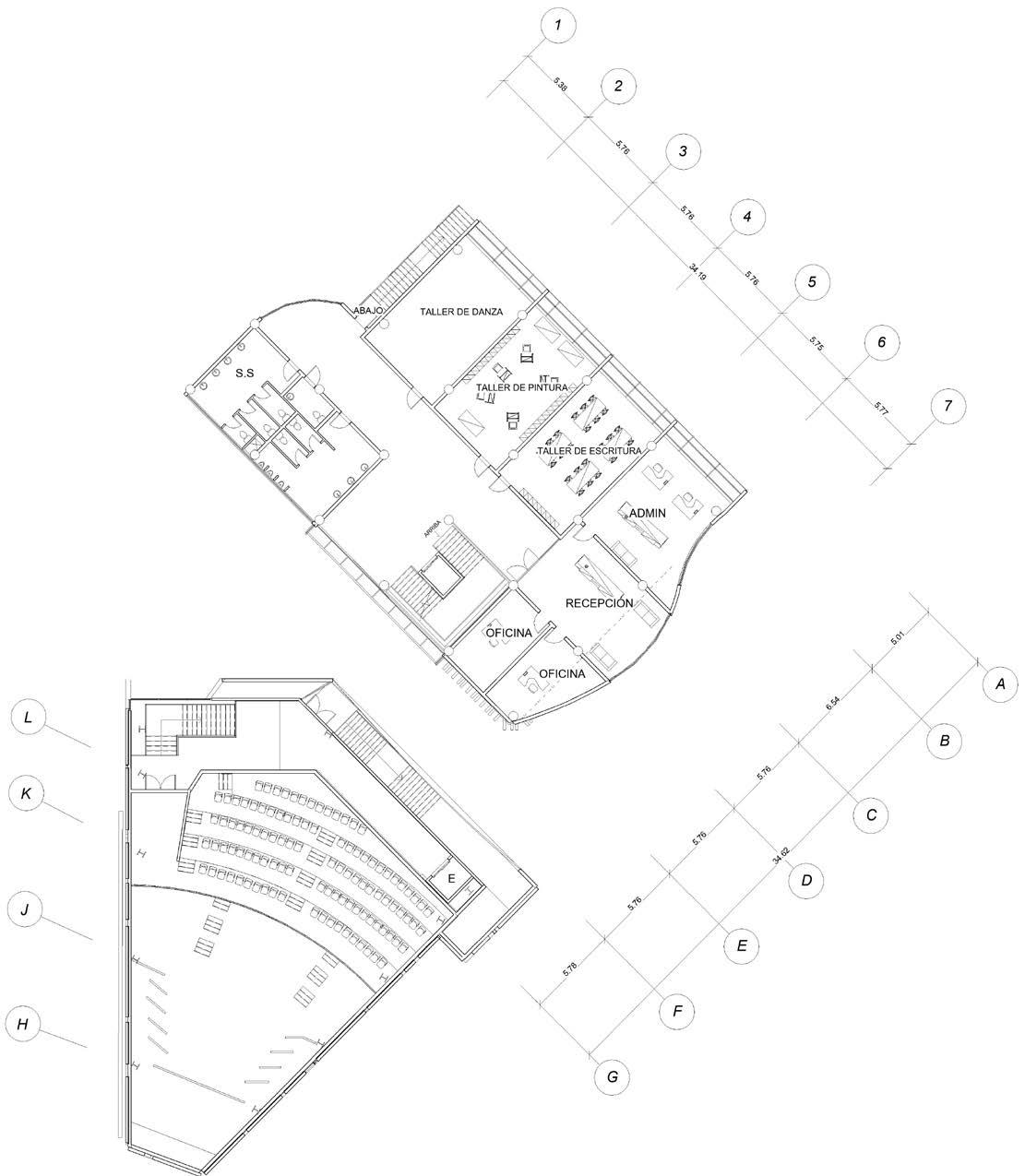

El primer edificio contiene una sala de exhibición, un restaurante con mesas interiores y exteriores y una tienda de souvenirs en su planta baja. El segundo nivel cuenta con una biblioteca pública equipada con escritorios y mesas de trabajo, así como un cuarto de computación. En el tercer nivel se encuentran tres salas destinadas para diferentes talleres como danza, pintura y escultura, además cuenta con espacios administrativos de todo el complejo.

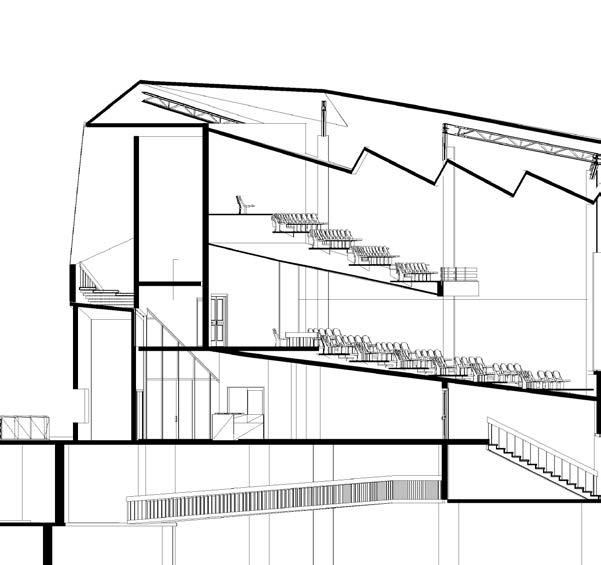

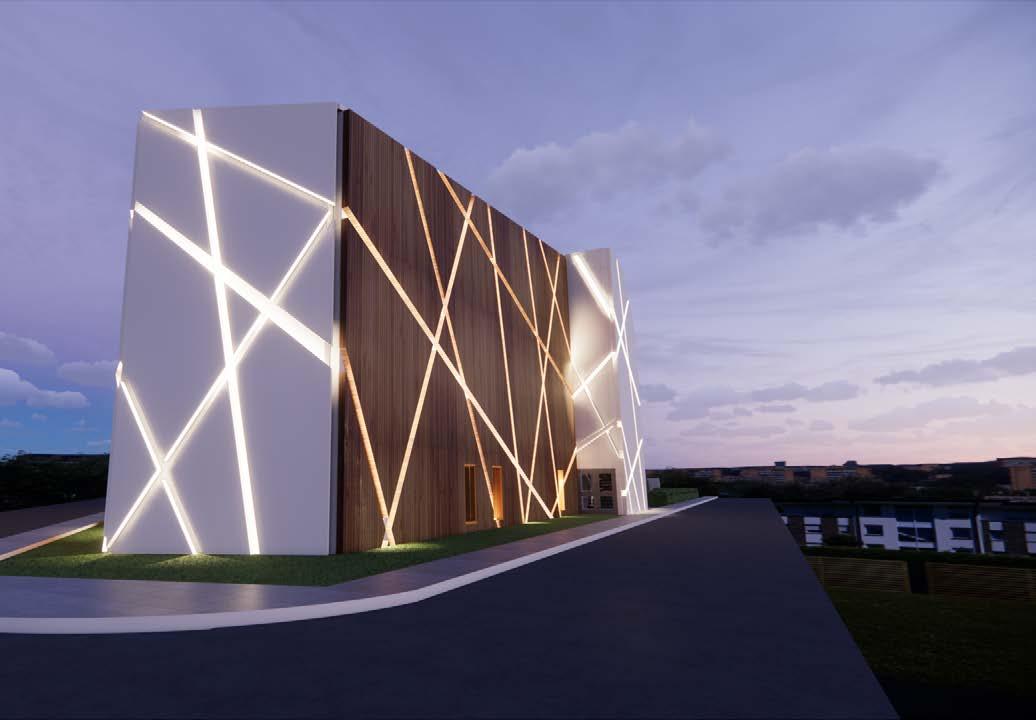

El segundo edificio de este conjunto es el auditorio donde se puede acceder por el lobby de ingreso y al subir los siguientes niveles se encuentran las butacas y el escenario. Cuenta con una capacidad total de 260 personas distribuidas a nivel de escenario y balcón.

EXHIBICIÓN

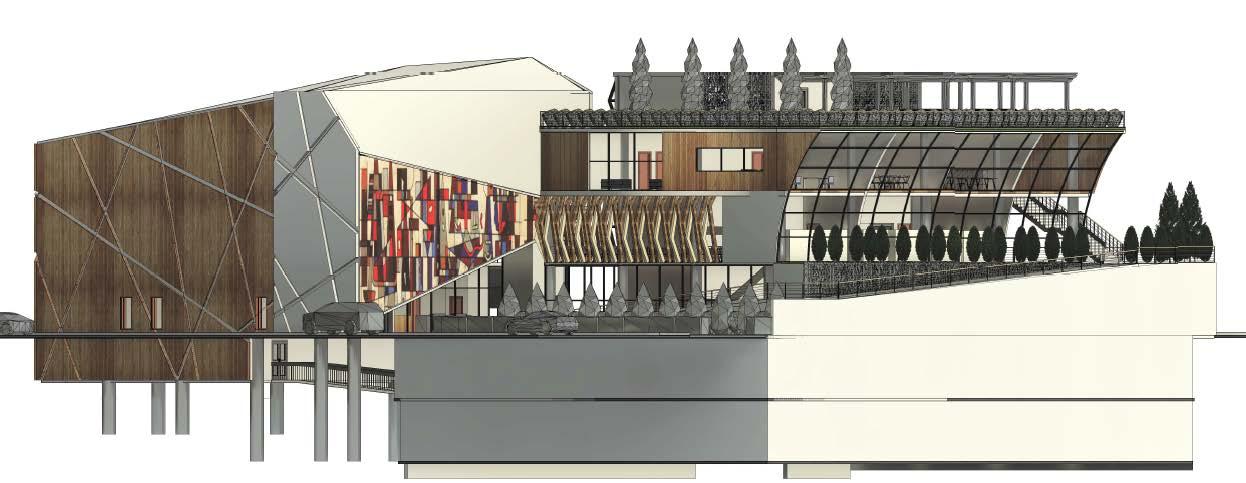

ELEVACIÓN NORTE

AUDITORIO

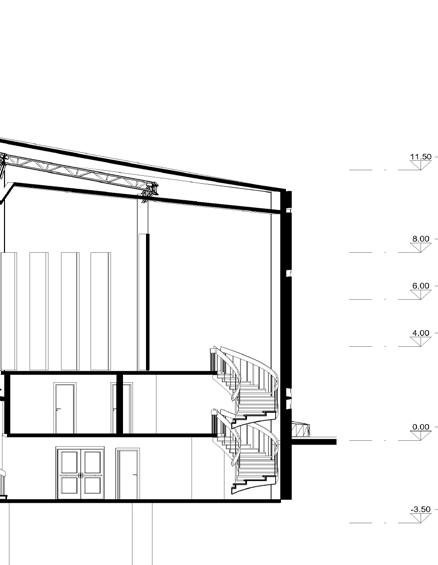

ELEVACIÓN

ESTE

NIVEL 2

NIVEL 3

ÁREA COMERCIAL

Proyecto Universitario

Software: Revit, Enscape

Año: 7to semestre 2023

Video: https://www.youtube.com/watch?v=VGOGC4bHAh4

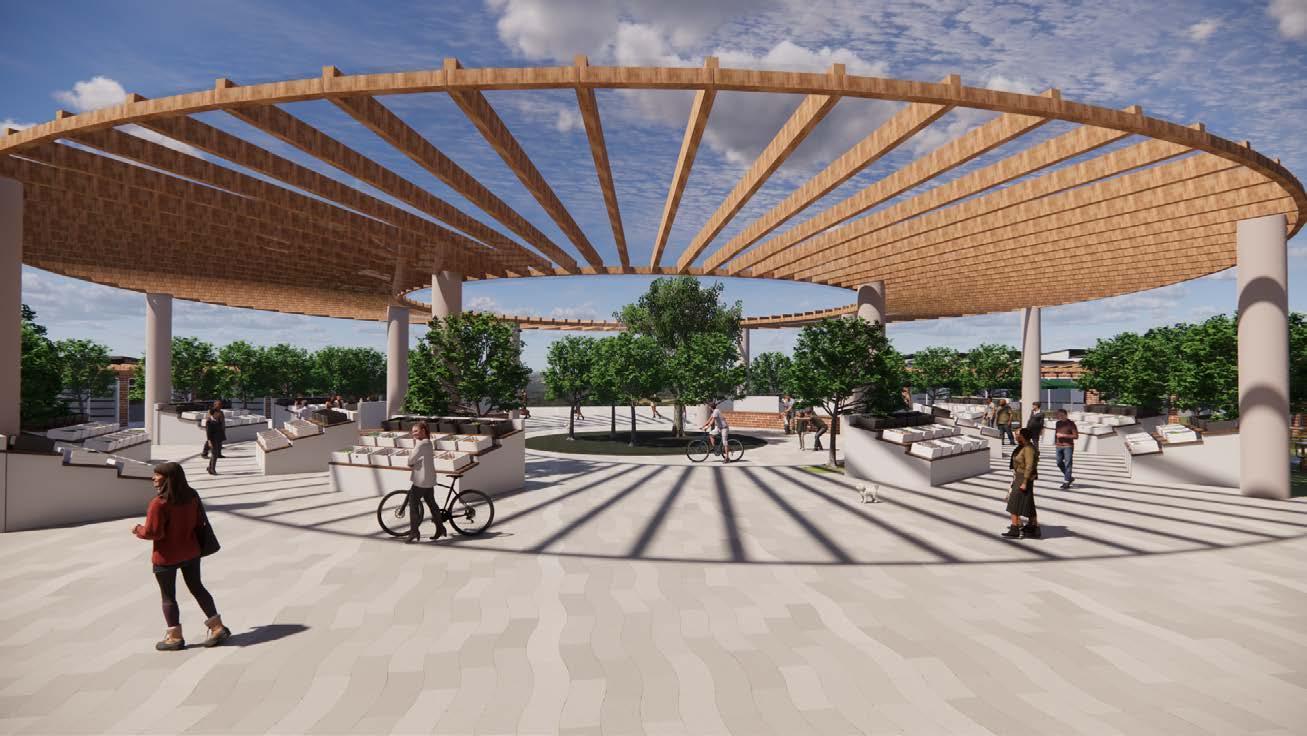

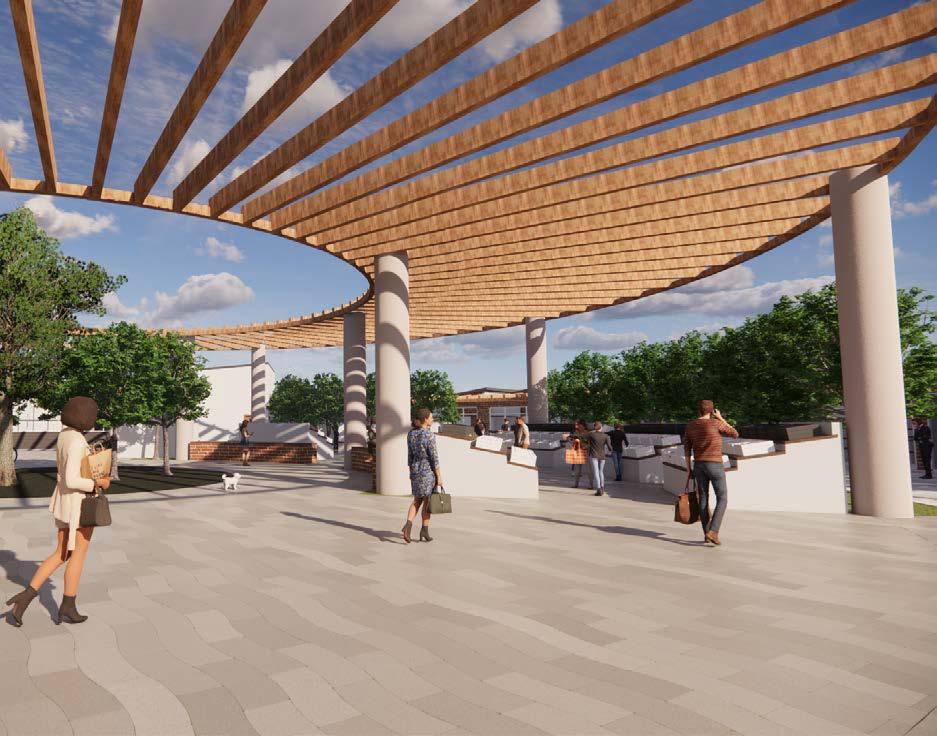

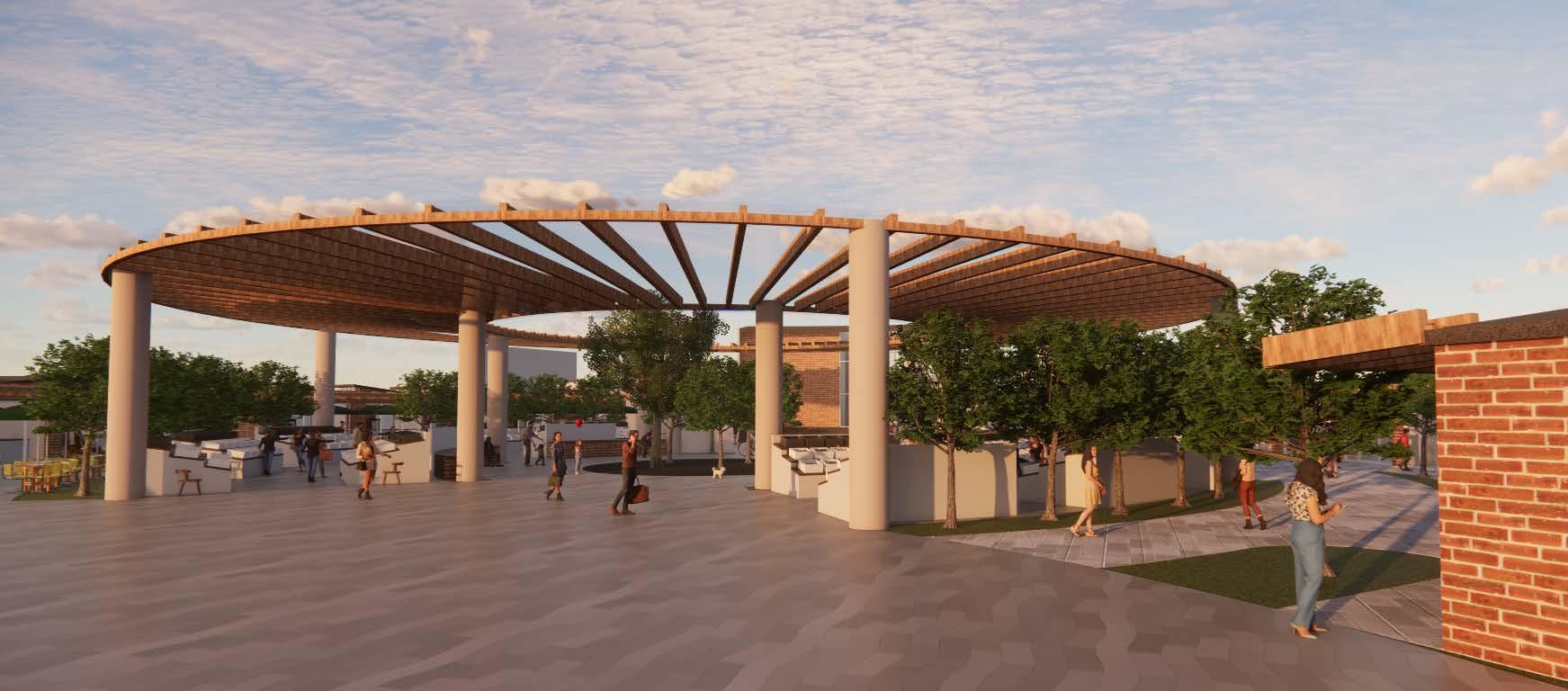

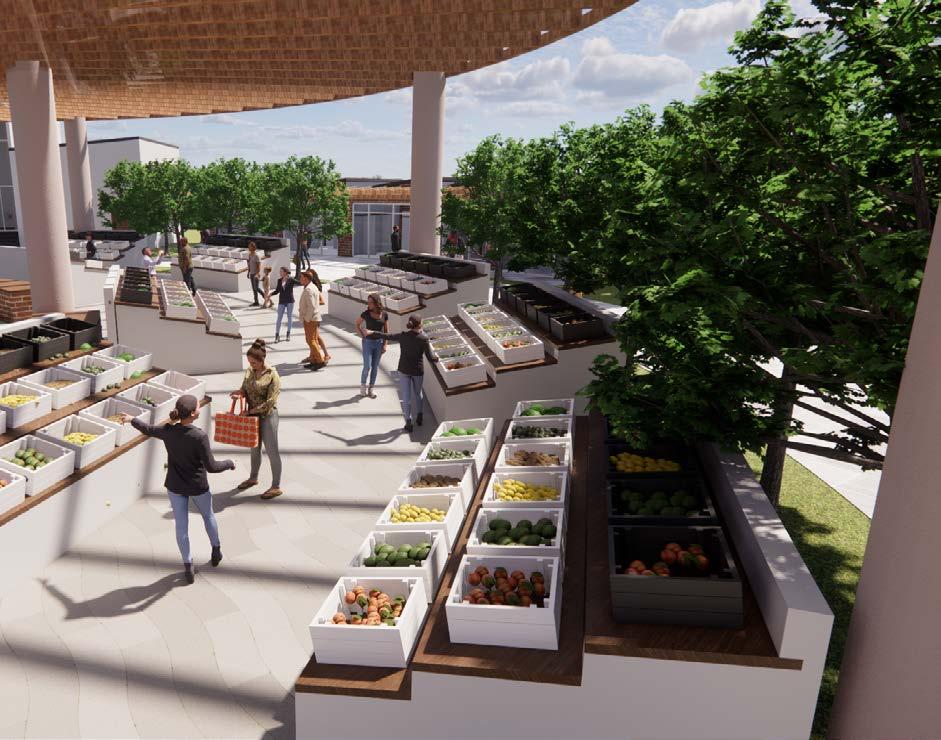

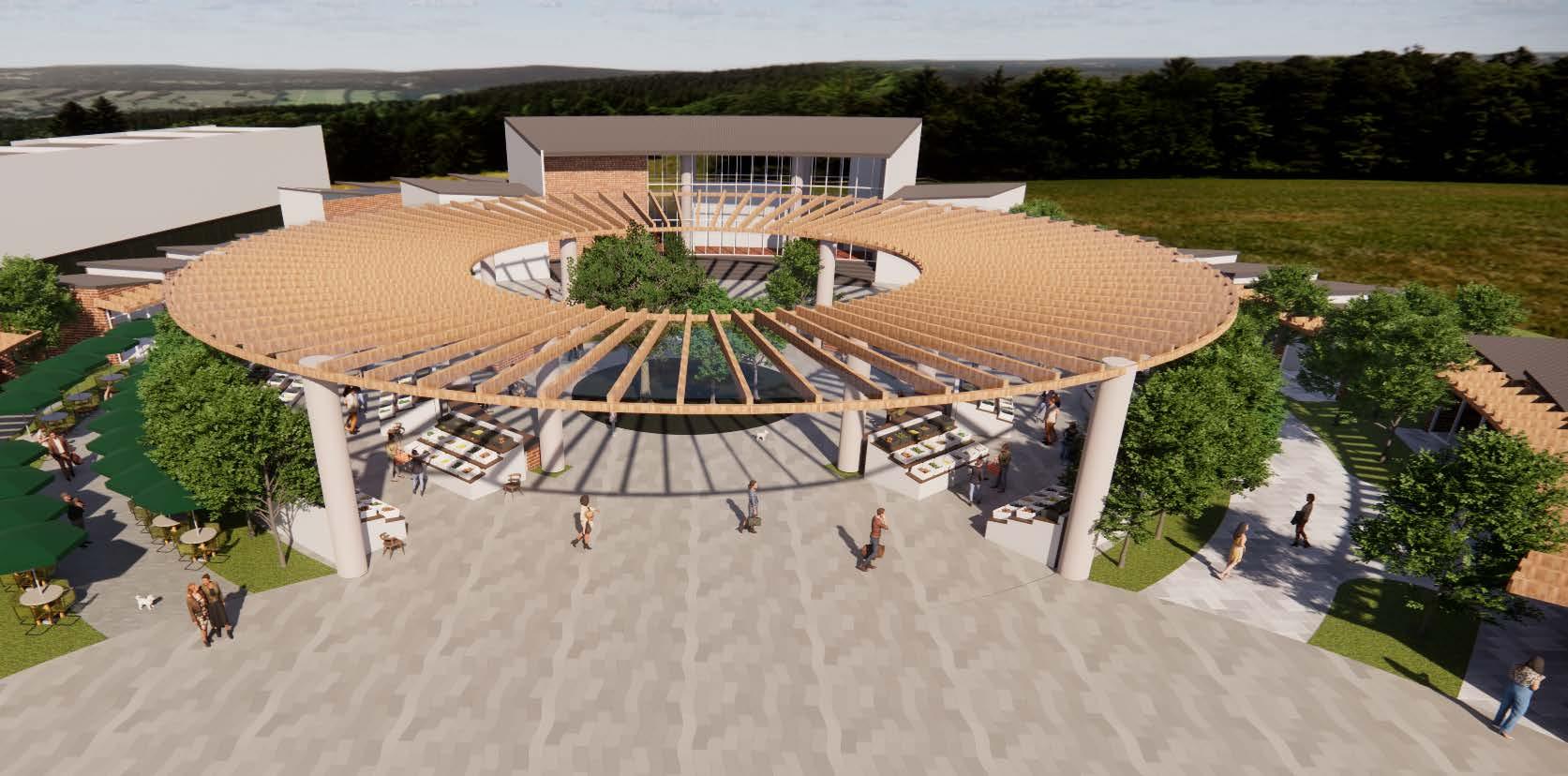

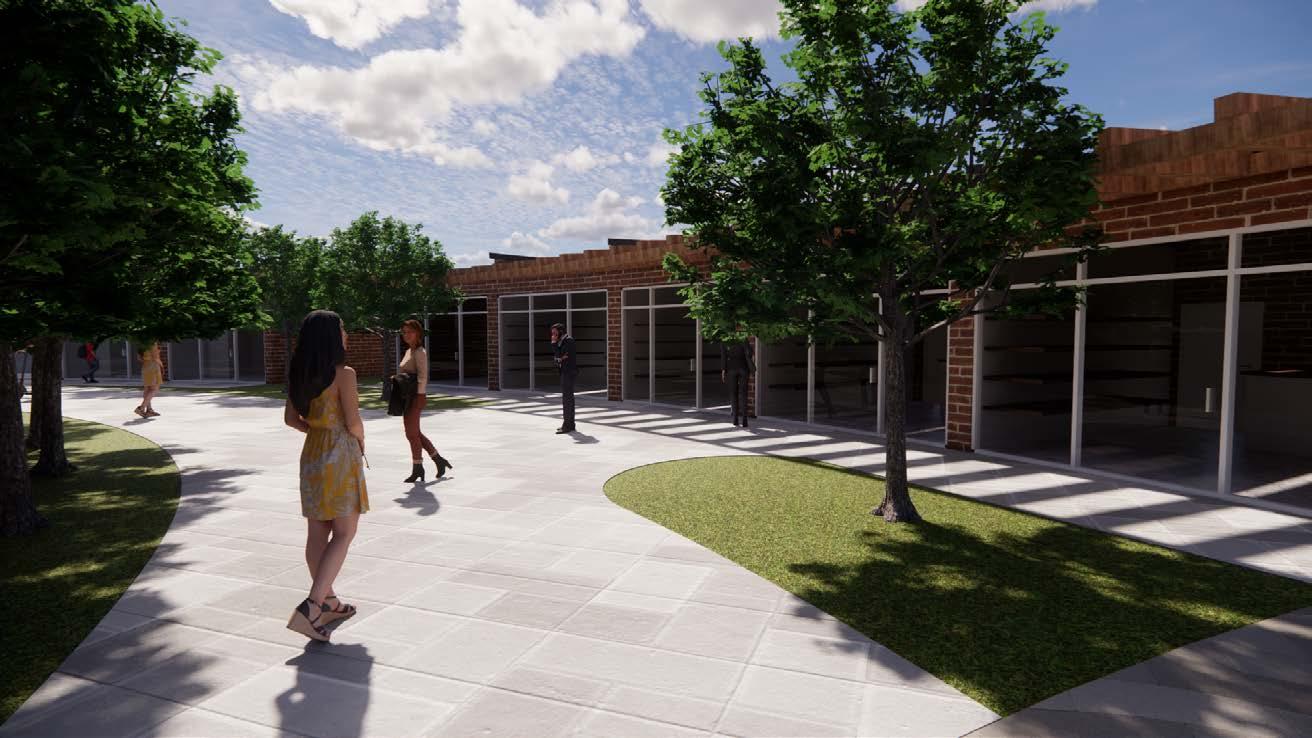

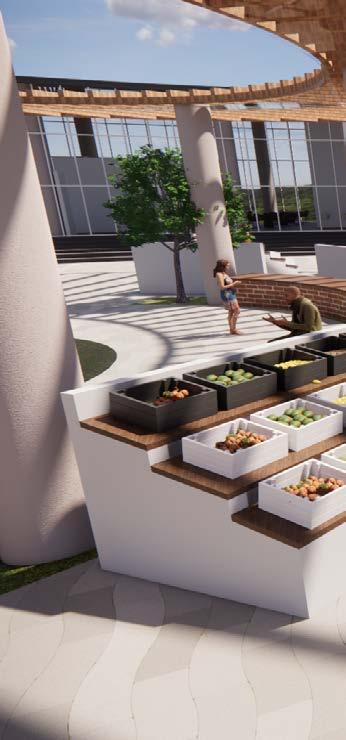

La propuesta de diseño del área comercial se planteo con la idea de estar conectado con la naturaleza y al aire libre. Se conforma por 5 locales de ropa, 5 locales de artesanias y 10 locales de comida con un total de 20 locales ; así mismo se encuentra el área de mercado con 18 áreas para venta y el local ancla que en este caso es un restaurante.

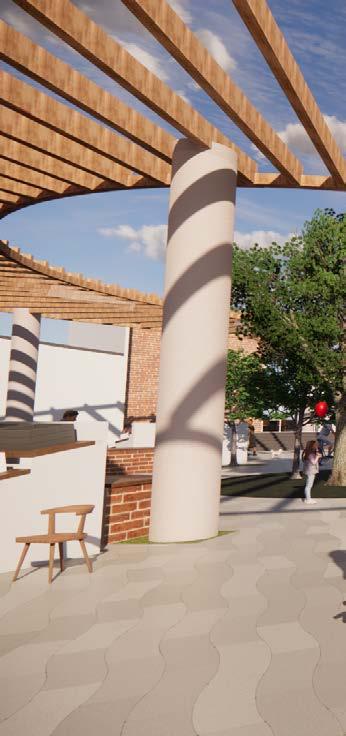

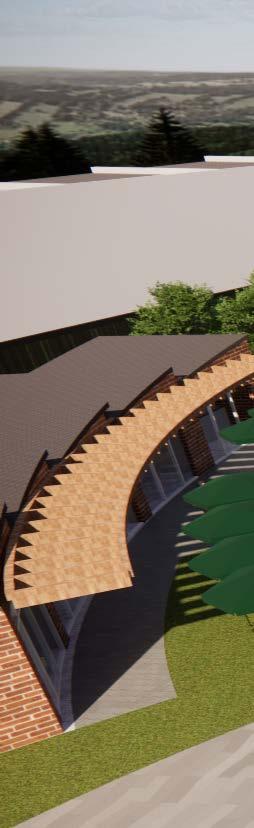

Se implementaron las curvas para obtener un concepto orgánico y que de la misma manera se integrara a los demás proyectos del lugar. Se brinda bastante luminosidad teniendo espacios abiertos y muros cortina en los locales. Se implementan distintas alturas y tamaños para lograr una mejor integración con el centro cultural.

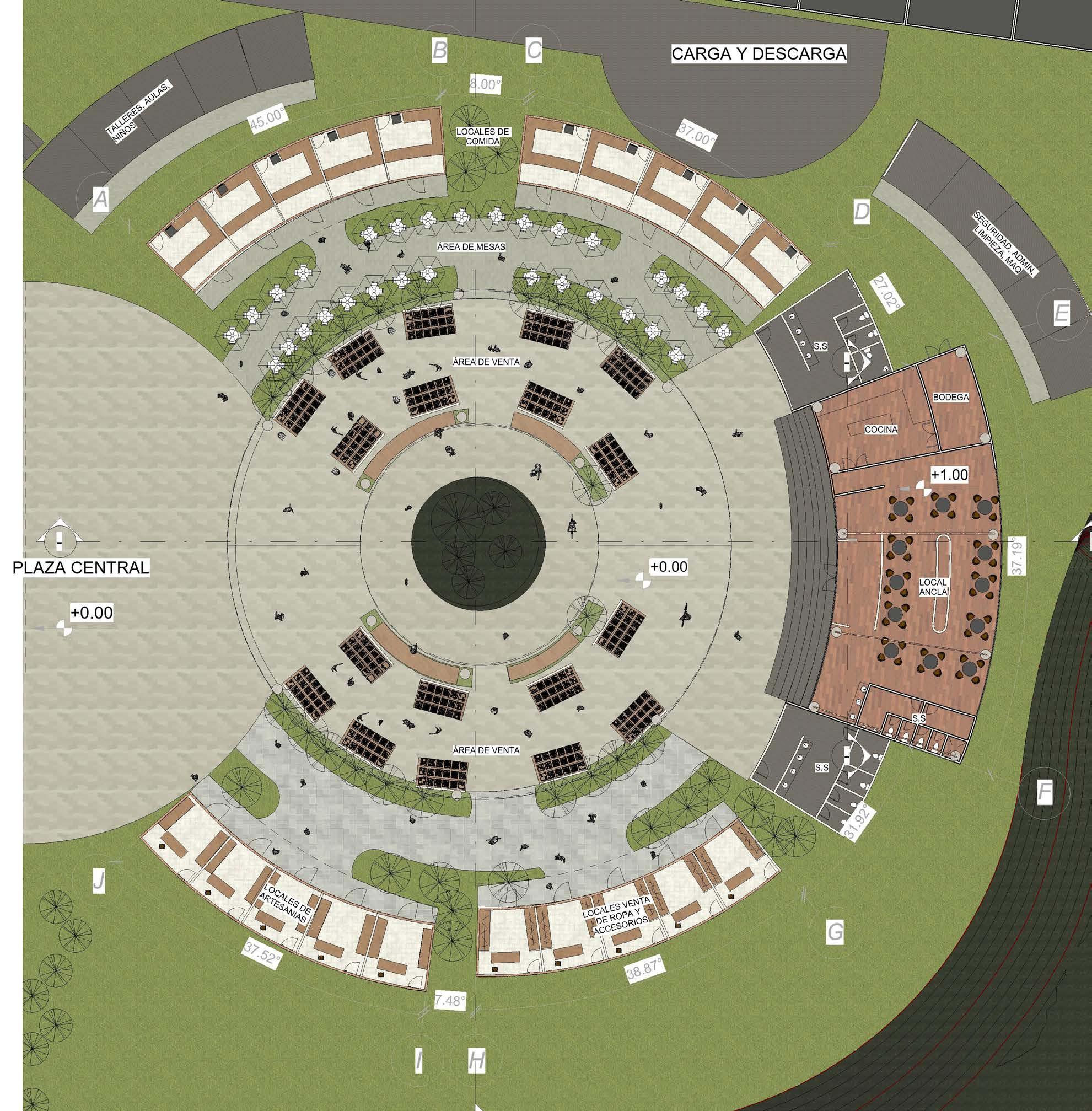

PLANOS ARQUITECTÓNICOS

ELEVACIÓN NORTE

ELEVACIÓN SUR

ELEVACIÓN ESTE

ELEVACIÓN OESTE

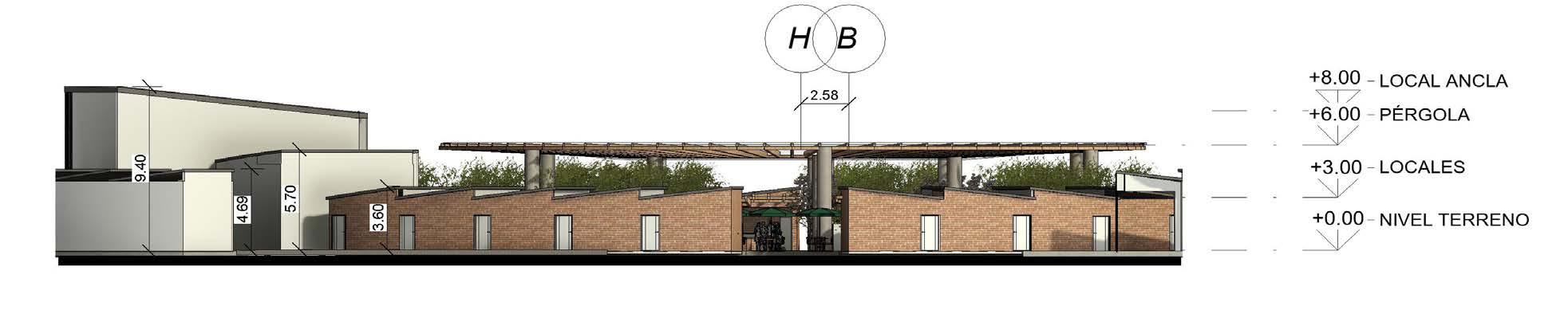

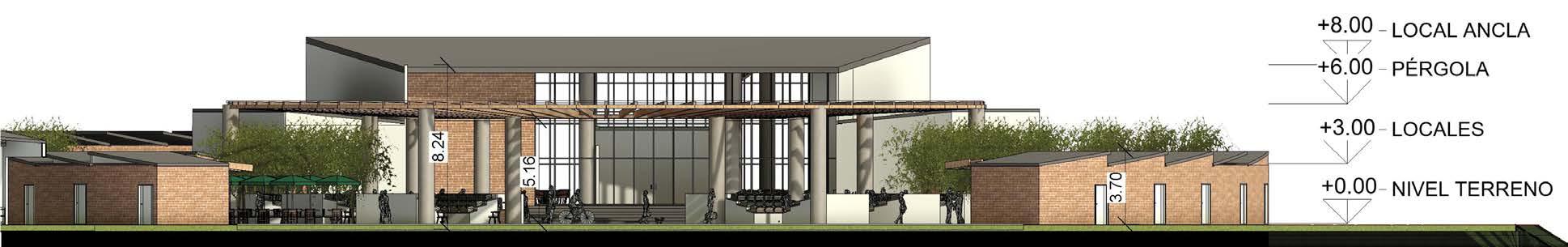

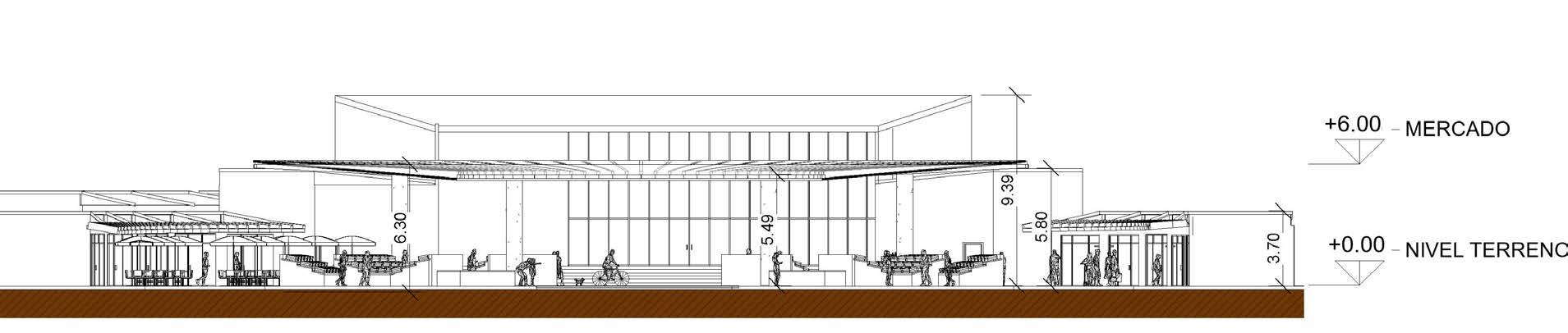

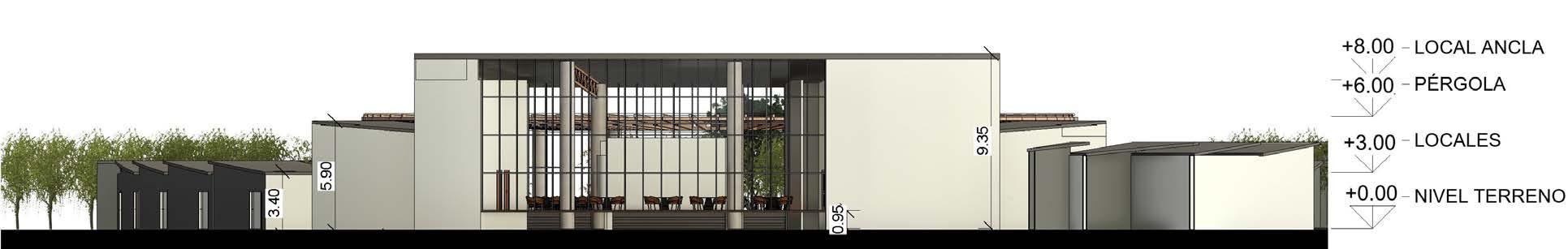

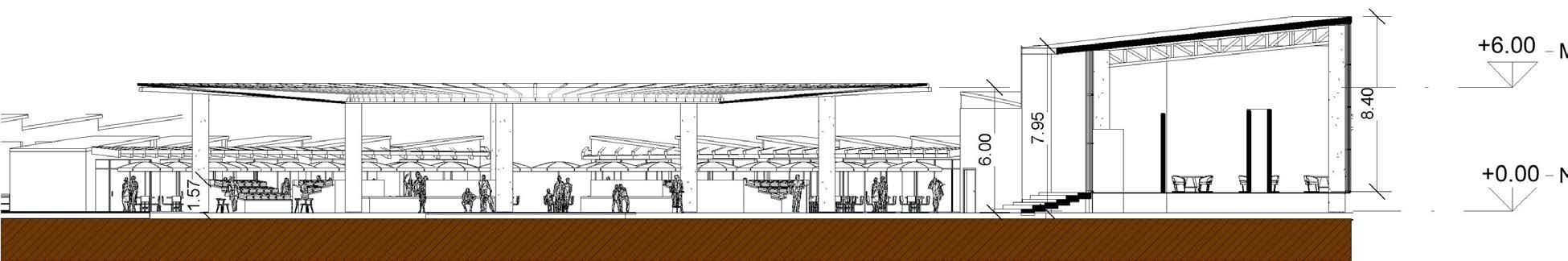

SECCIÓN TRANSVERSAL

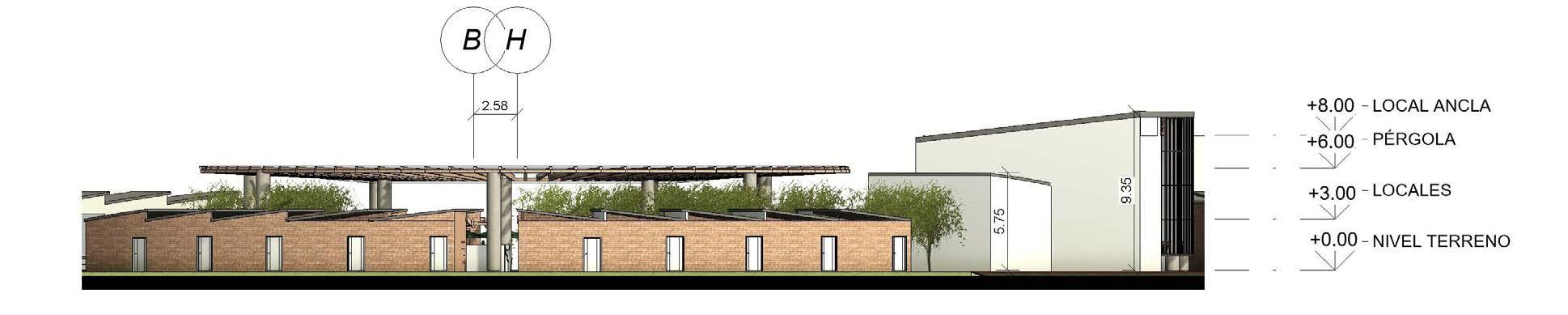

SECCIÓN LONGITUDINAL
