Presentación final de la asignatura Estudiante.- Jose Manuel Sandoval Soruco. Docente. Arq. Ricardo Marco Valdez Montalvo TALLER DE DISEÑO 2
01 02 03 Unidades competenciade MAESTROPLAN TOPOGRAFIAS OPERATIVASURBANACELULA

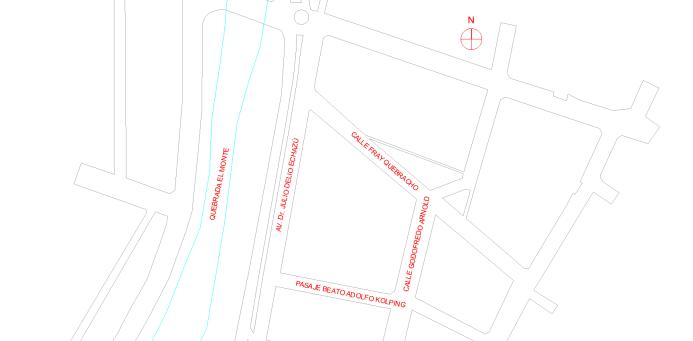

El espacio de intervención se encuentra en el barrio Juan XXIII, Se encuentra en una zona muy transcurrida sobre la av. Dr. julio delío echazú entre la calle Fray quebracho. En los alrededores del sitio se puede observar gran cantidad de área verde, como principal punto tendríamos la quebrada el monte y en la calle paralela encontraríamos una pequeña área verde. La zona se caracteriza por tener bastante cantidad de zonas verdes y ser un lugar bastante Pacífico estos fueron factores, tomados en cuenta para el desarrollo de las propuestas .
Sitio de trabajo

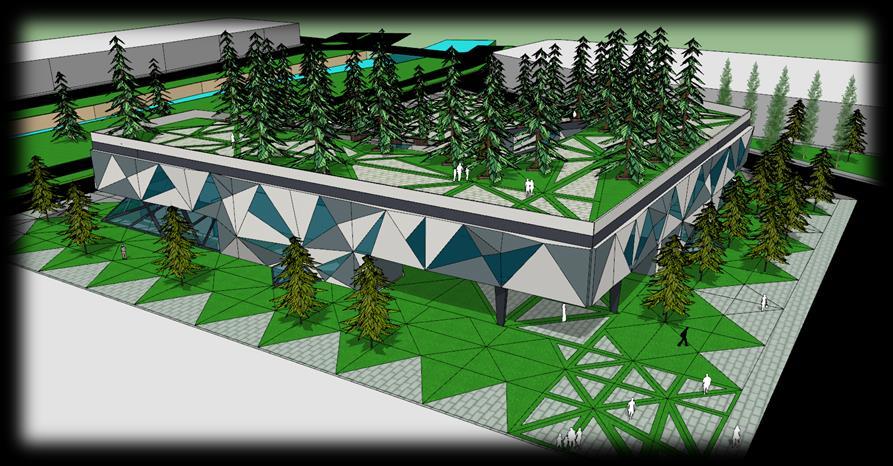

Célula urbana 01.
Para el desarrollo de la actividad Se buscaba realizar una célula que permita unir en armonía el espacio público y privado y una manzana. Relación con el sitio
En donde dada la idea de su concepción permita el nuevo surgimiento de diferentes componentes si es que alguno llegará cambiarse.
Idea de concepción

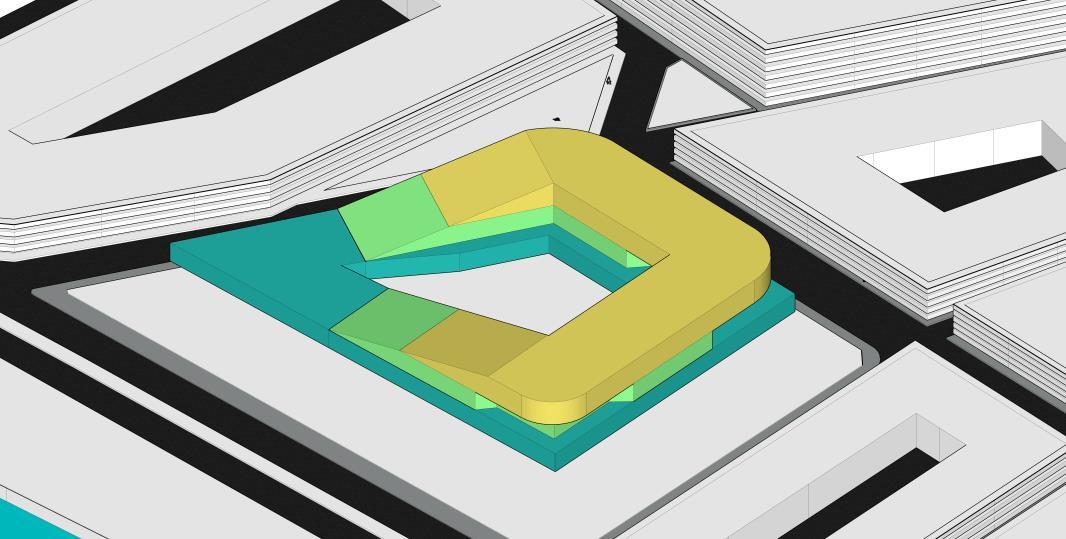

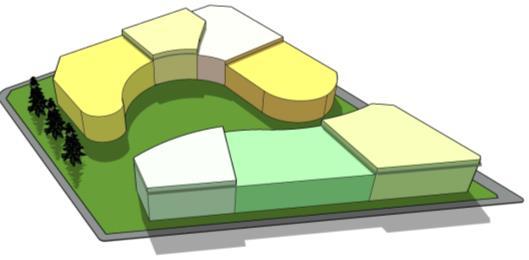

En la idea de concepción se desarrolló una exploración en cuanto a forma de lo que se podía hacer y de qué forma se lo podría conseguir .

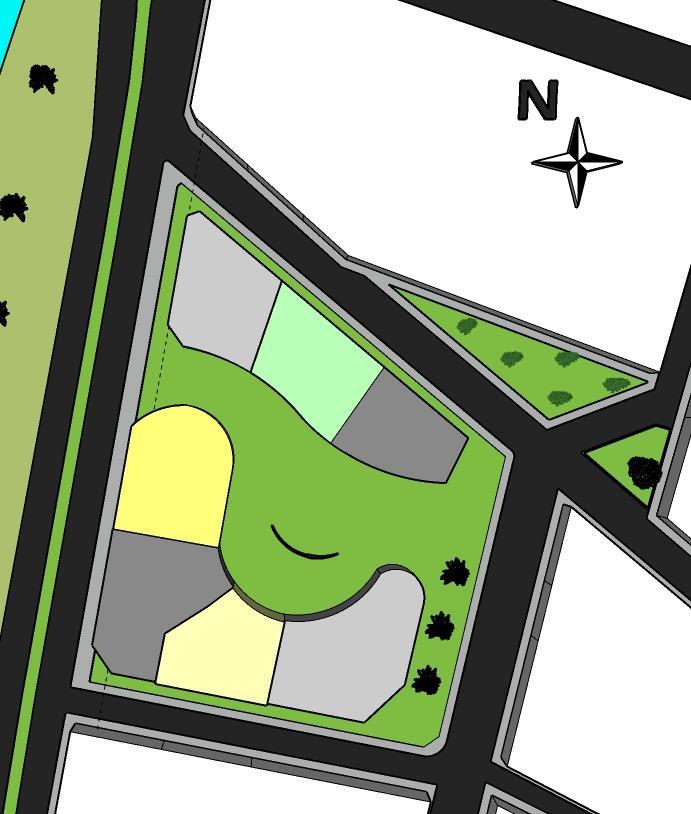

-7 unidades privadas -35% de área publica

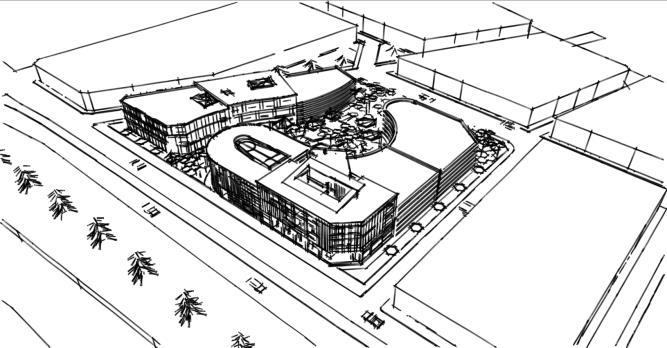

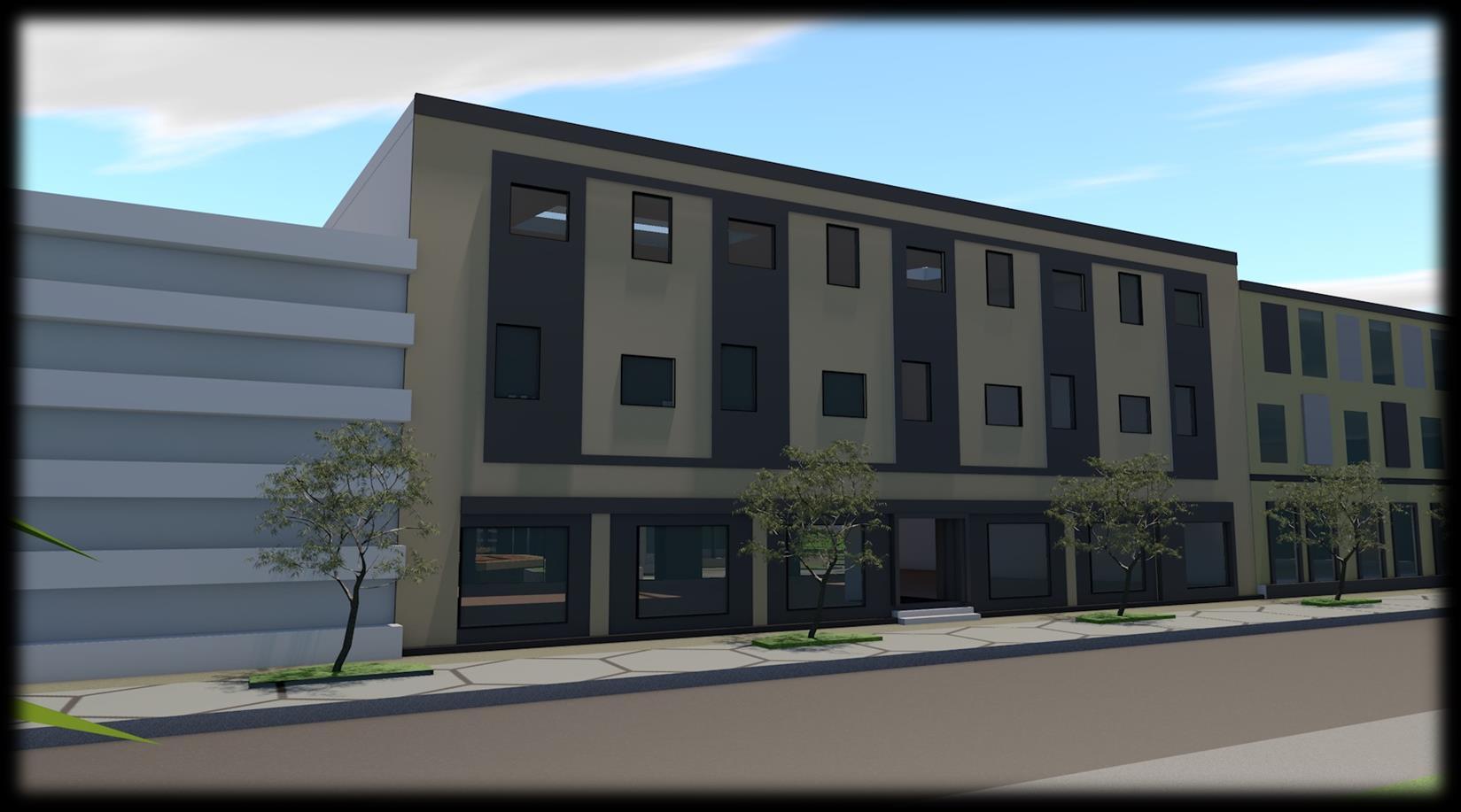

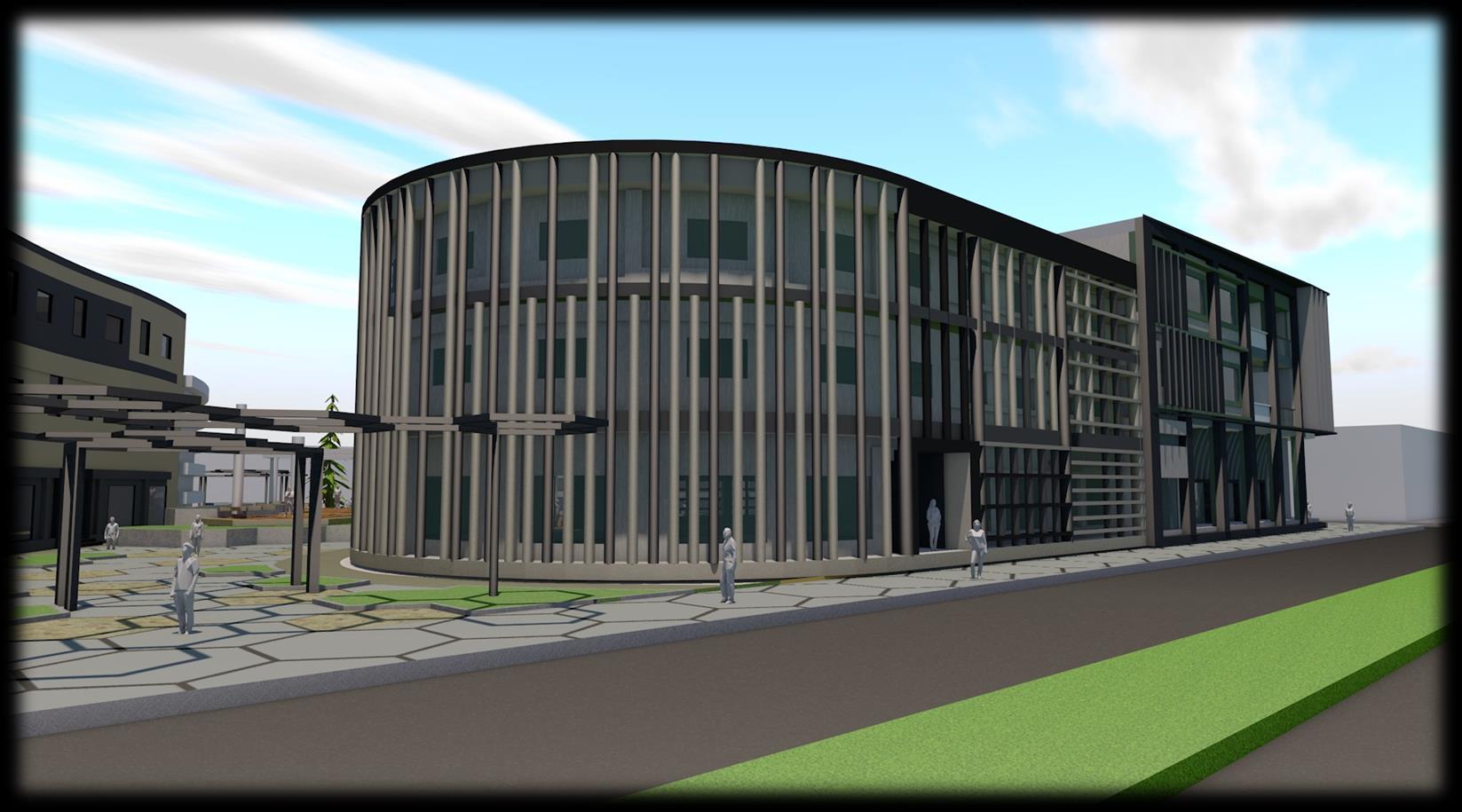

Vistas de las unidades edificadas
Edificio 1

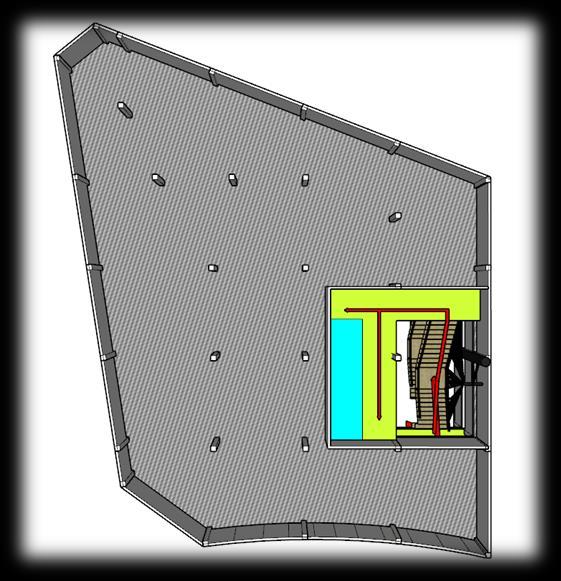

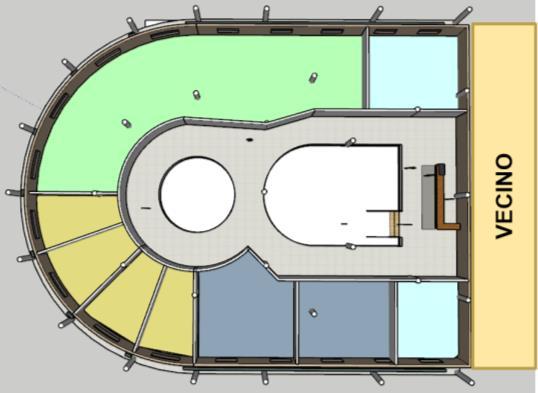

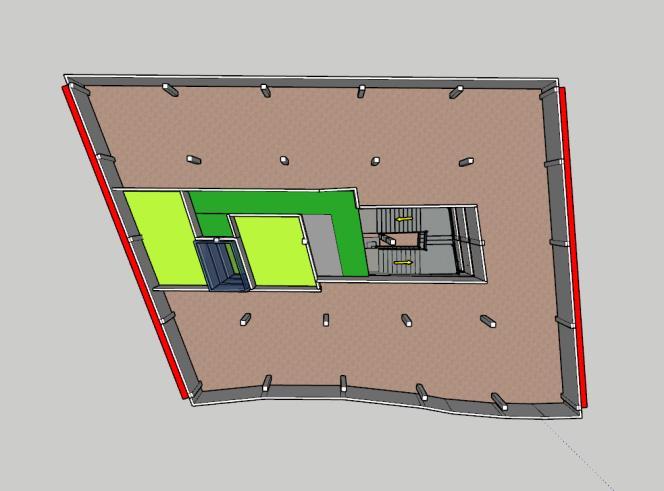

Planta Edificio 1 Circulación horizontalingresos lobbyCirculación vertical

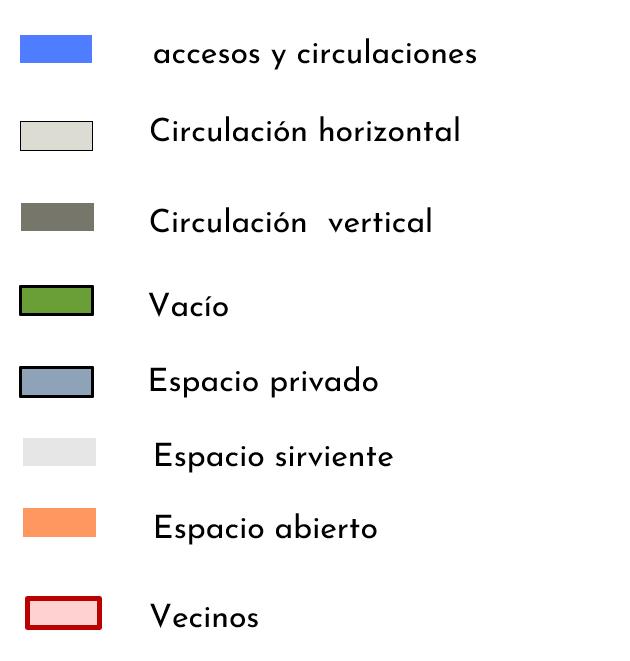

Gráficos de apoyo
Edificio 2

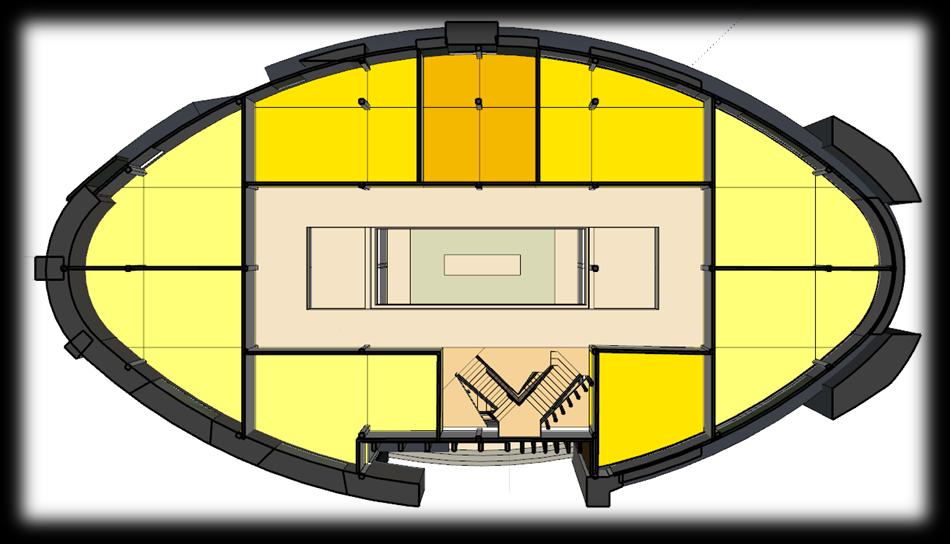

Planta Edificio 2 Ingresos Espacio de circulaciónEspacio servidos Espacio sirviente Pozo de luz Zonas con edificaciones Espacio de estar Planta baja Planta 1 Planta 2
Gráficos de apoyo
Edificio 3

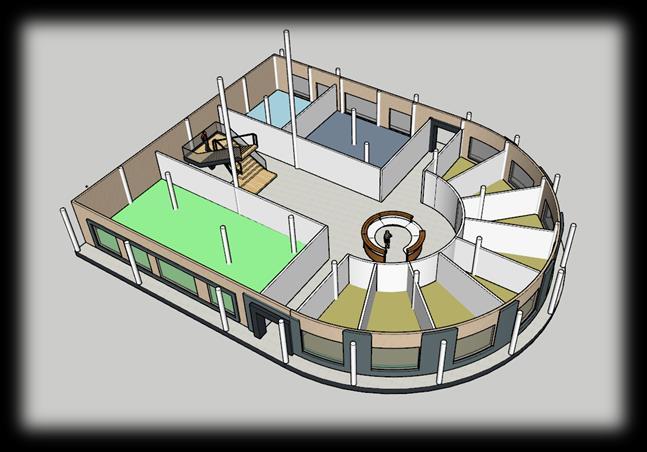

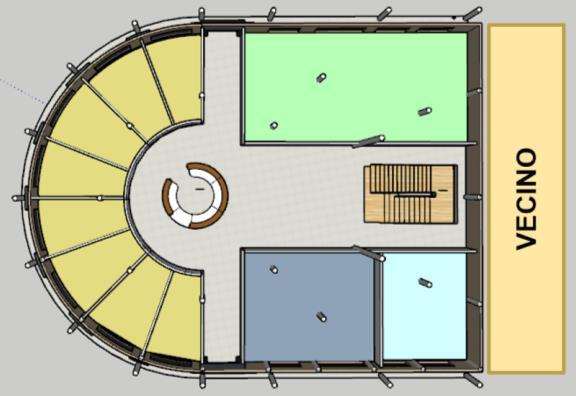

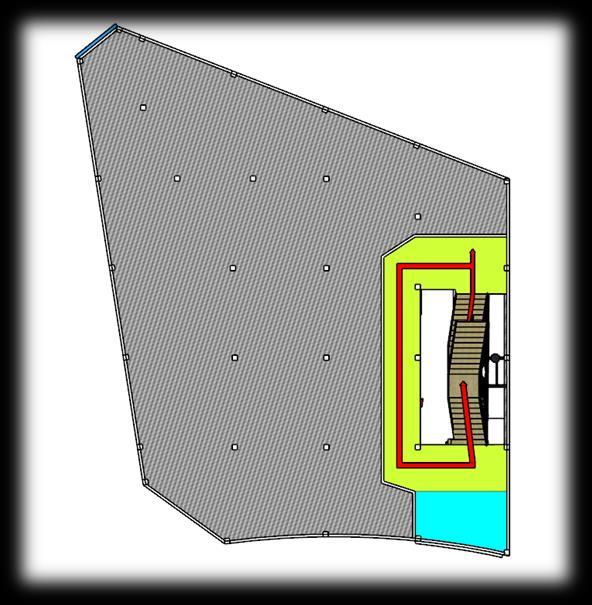

Planta Edificio 3 Ingresos Planta baja Planta 1 Planta 2 Espacio sirvientes Espacio de circulación Sala de reunionesRecepción Zonas con edificaciones Oficinas celulares Oficinas de planta libre Espacio vacío
Gráficos de apoyo
Edificio 4

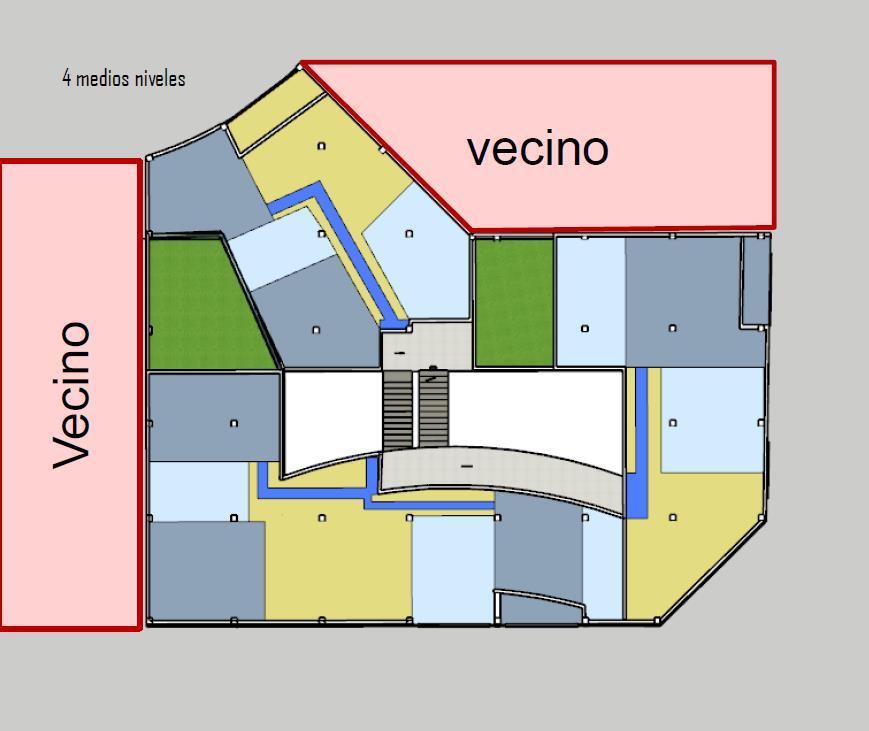

Unidades Planta baja
Planta Edificio 4
Planta Edificio 4 Circulaciones Planta baja
Planta Edificio 4 Unidades Planta 1 y 2
Planta Edificio 4 Circulaciones Planta 1 y 2

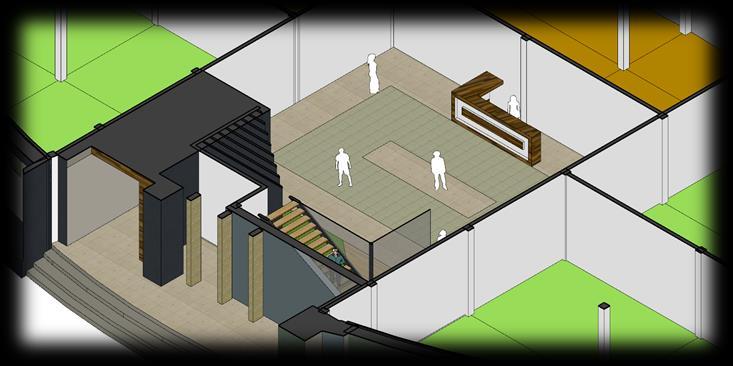

Gráficos de apoyo

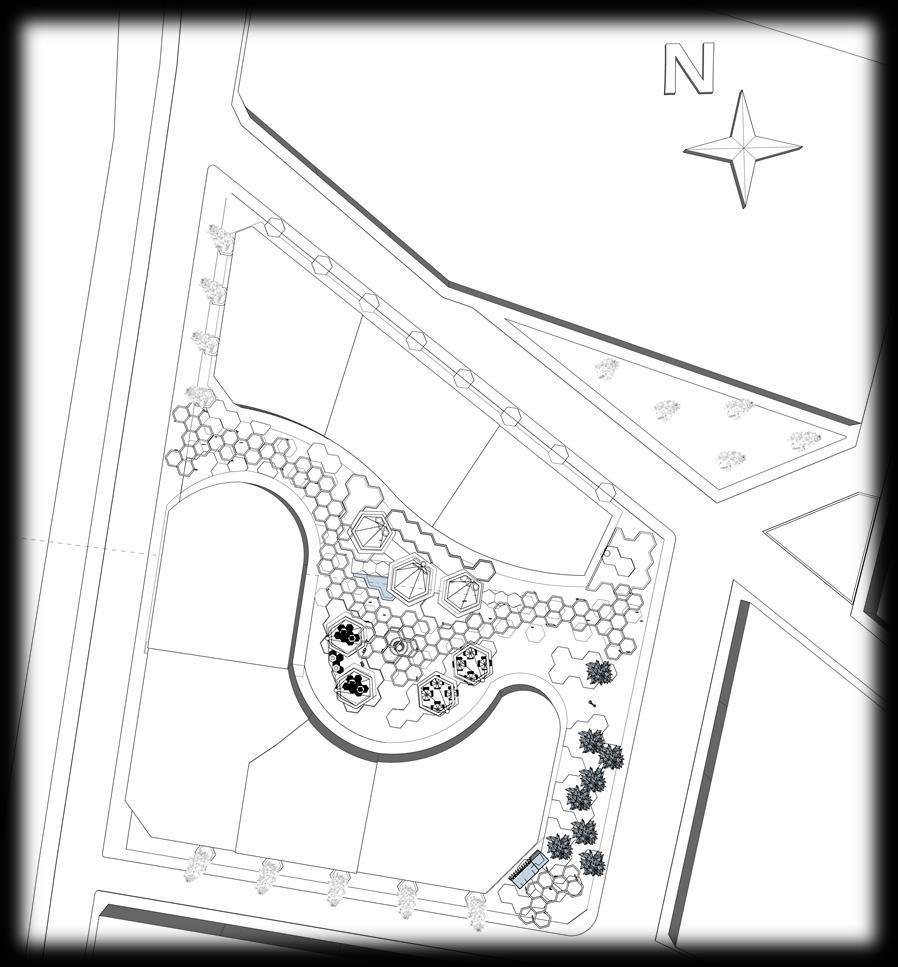

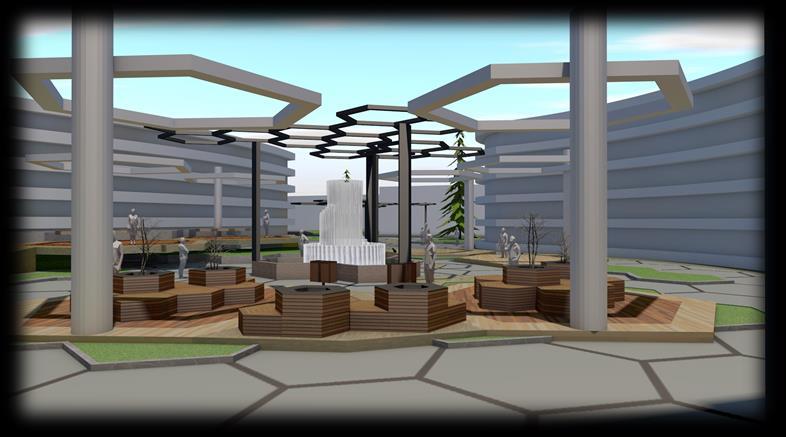

para el desarrollo del patio se hicieron varias zonas comunes en donde las personas que habitan la célula puedan compartir. desarrollo del “patio”

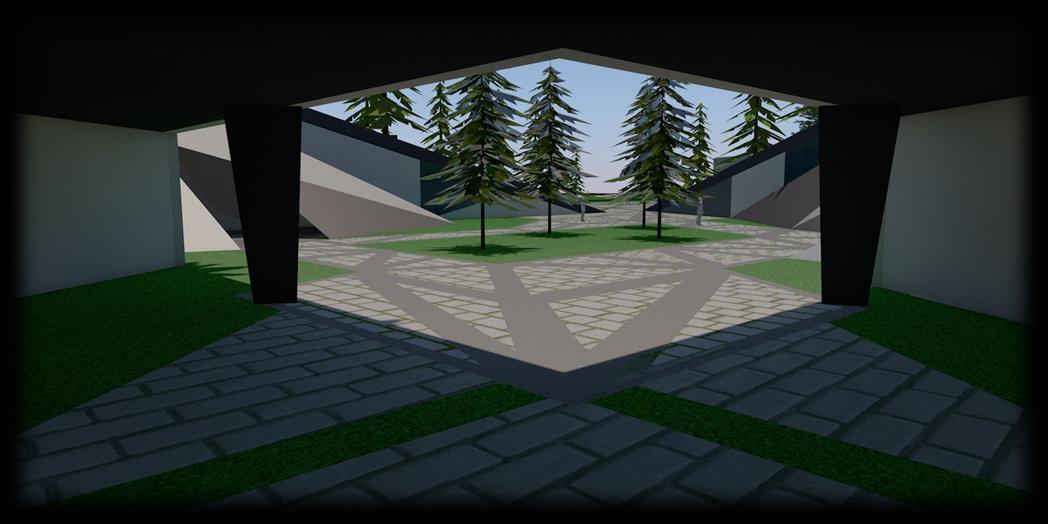

Vistas desde los accesos
Vistas en perspectiva natural

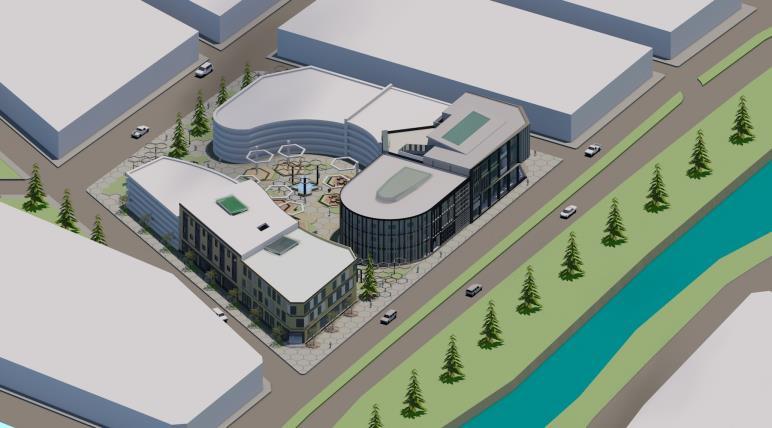

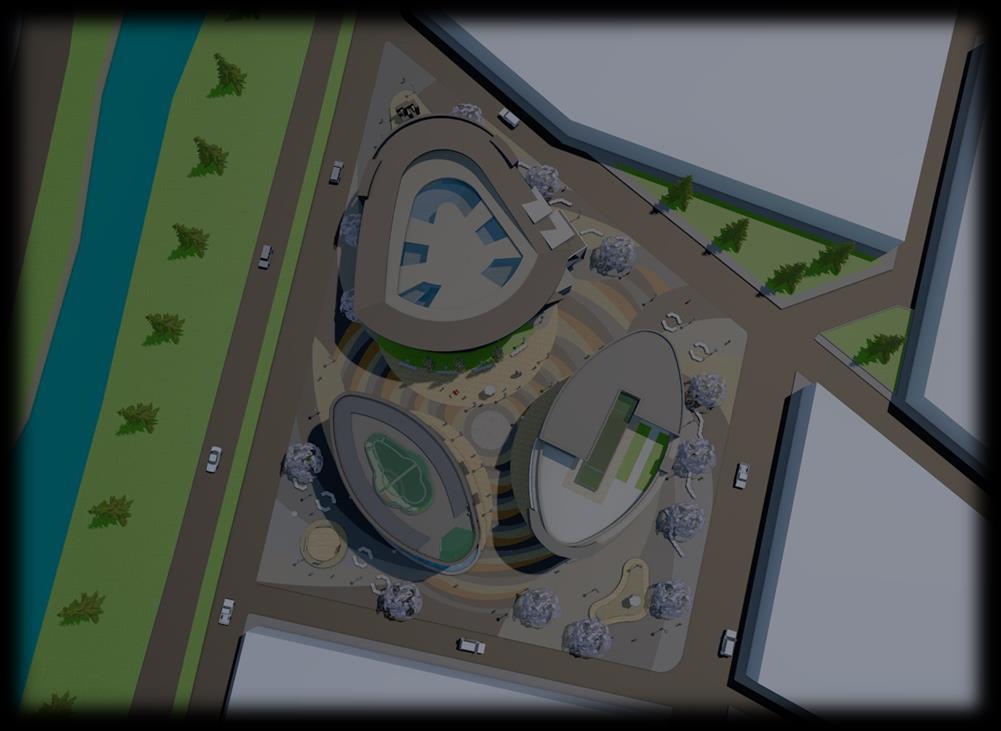

Plan 02.maestro “centro de artes visuales”
Para el desarrollo de esta nueva actividad se basa en un plan maestro el cual funciona concretamente como sistema ,es decir que si alguno de estos componentes llegar a faltar el sistema no podría funcionar en conjunto . Relación con el sitio
El sistema se plantea como una sola unidad en donde factores como la continuidad tienen que ser de suma vitalidad.
Para la idea general en la que se iba a basar el proyecto se tomaron de base formas poco convencionales para las edificaciones . Idea de concepción
En donde cada una de estas unidades tenga rasgos únicos, y entre una y otra sean totalmente diferentes pero a la misma vez que den la sensación que pertenecen a la misma idea.

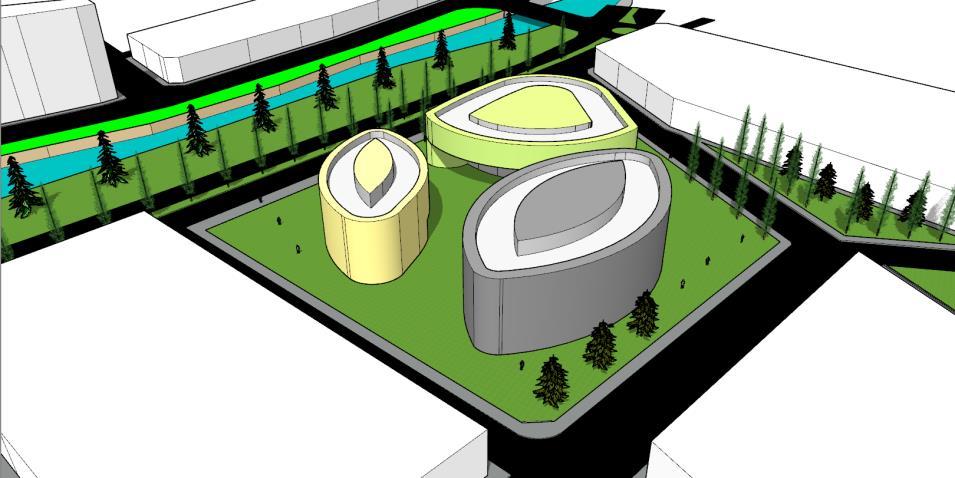

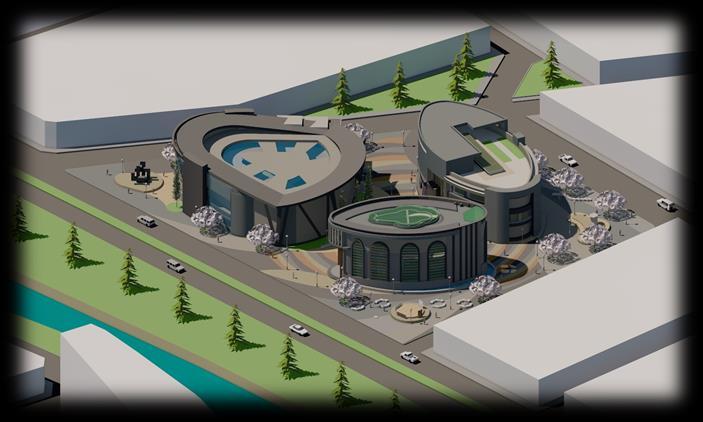

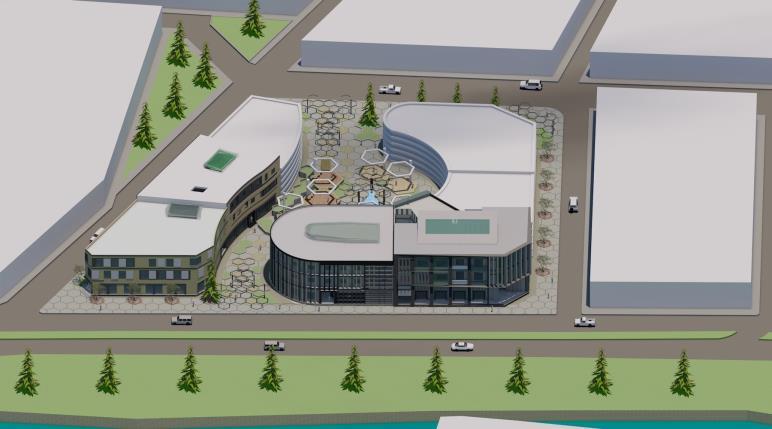

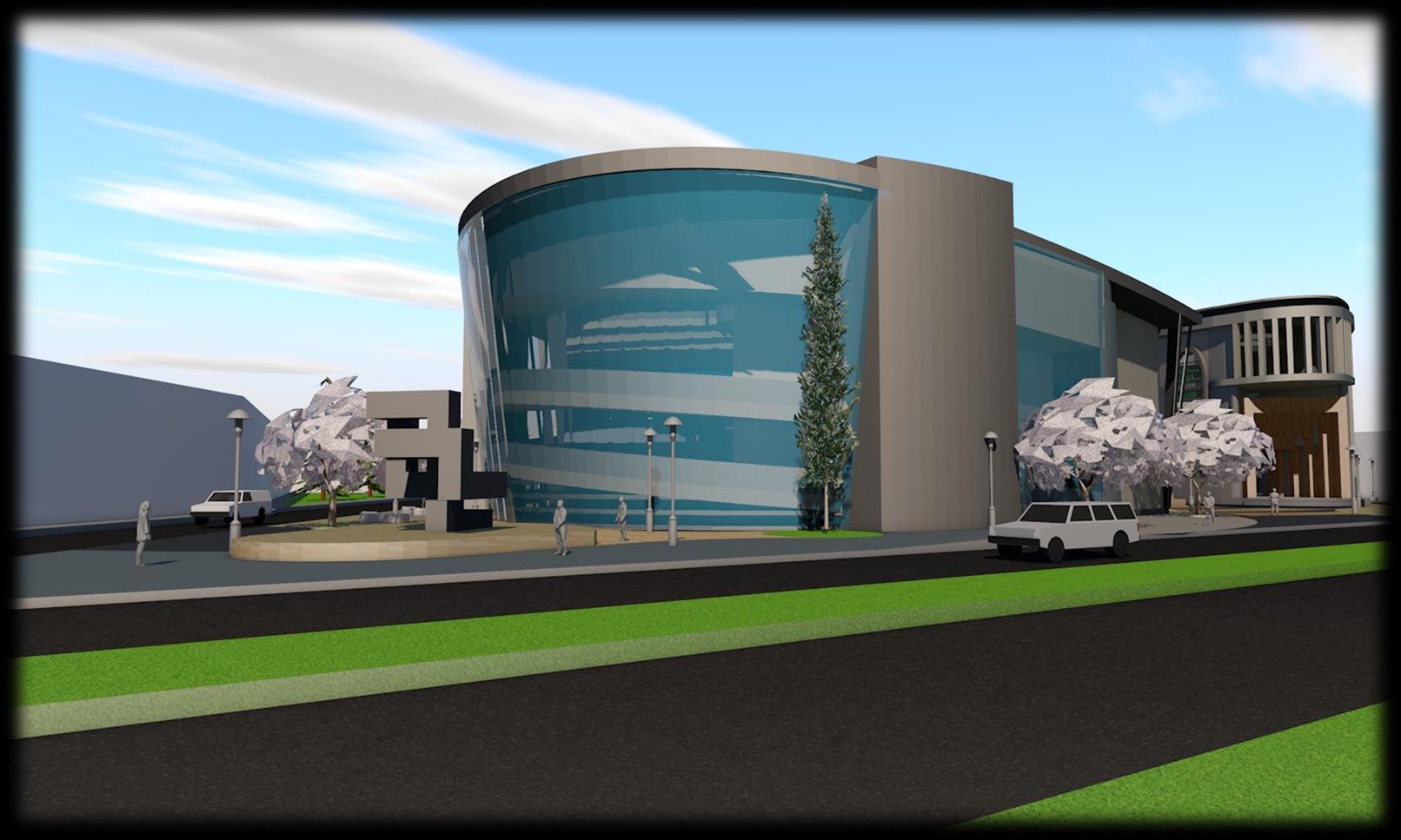

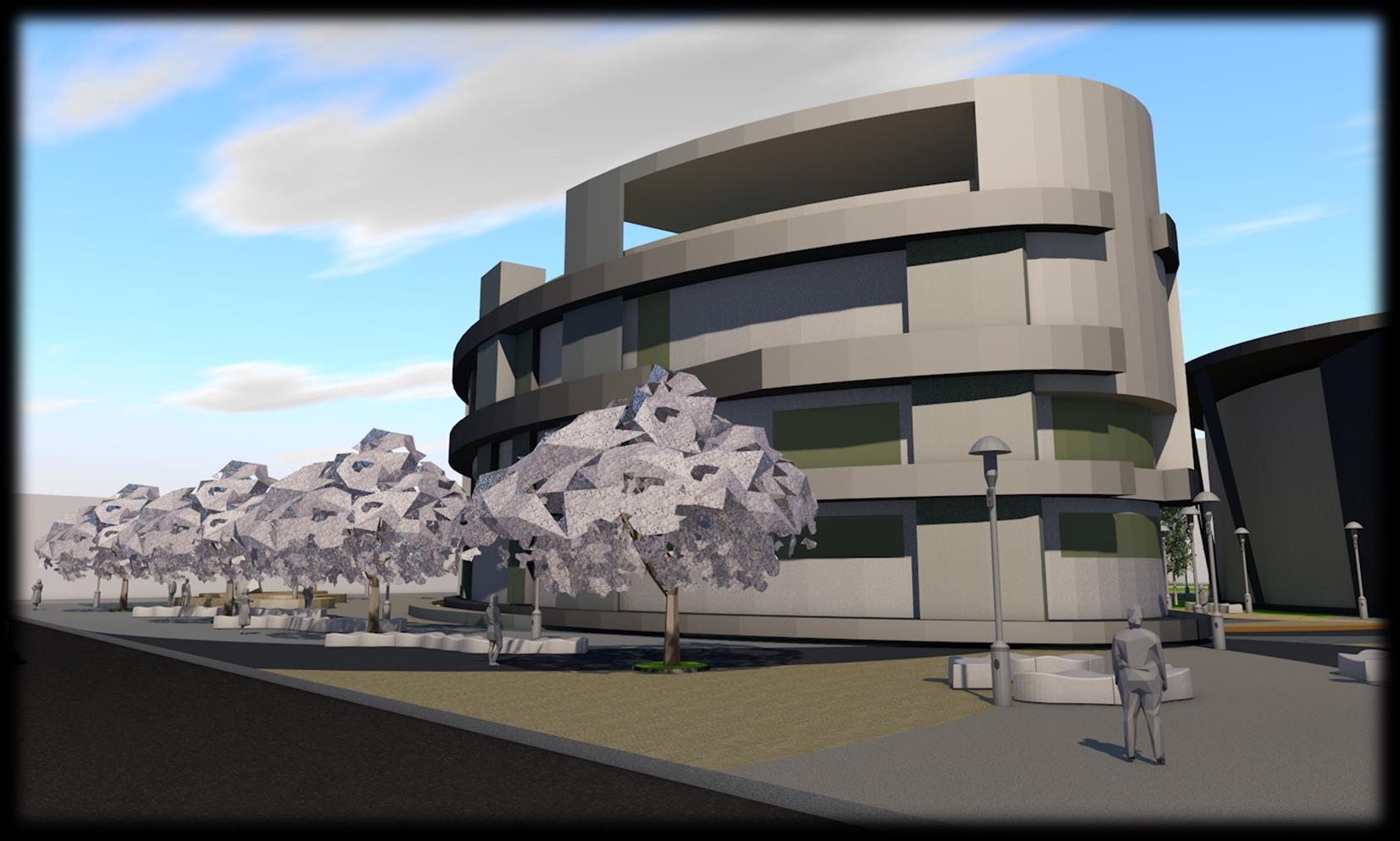

Vistas de las unidades edificadas
BIBLIOTECA
Criterio premoderno
PLANTA BAJA PLANTA 2 Circulación horizontal Circulación vertical Espacio para sanitarios y almacén Espacio para lectura Real Recepciones Espacio para lectura Virtual Accesos Espacio para libros Planta biblioteca
DIAGRAMAS GRAFICOS
Criterio moderno
CENTRO DE TALLERES
Circulación horizontal Circulación Espaciovertical para sanitarios y almacénRecepción Acceso Espacios de tamaño grande Espacios de tamaño medio Espacios de tamaño pequeño Plantas centro de talleres Planta baja Planta 2
AXONOMETRIAS y CORTE
Criterio posmoderno
CENTRO DE EXPOSICIONES

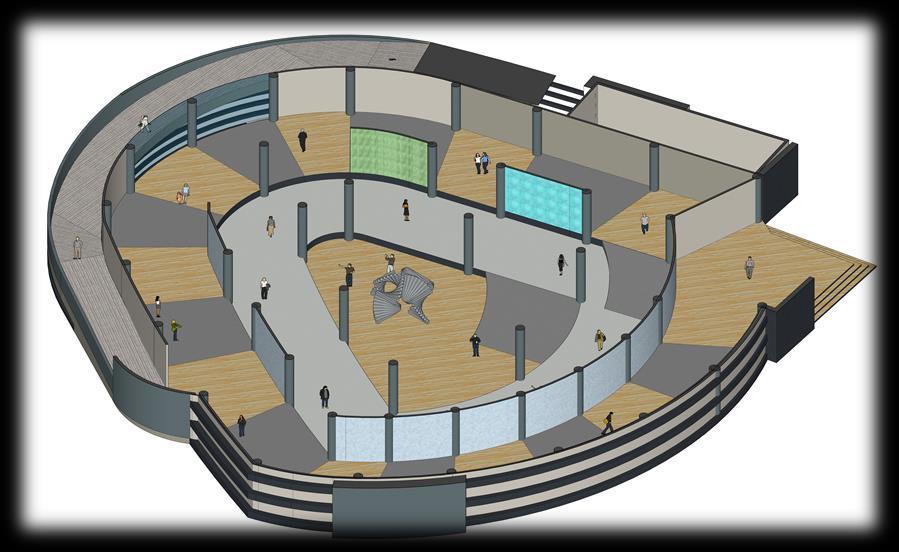

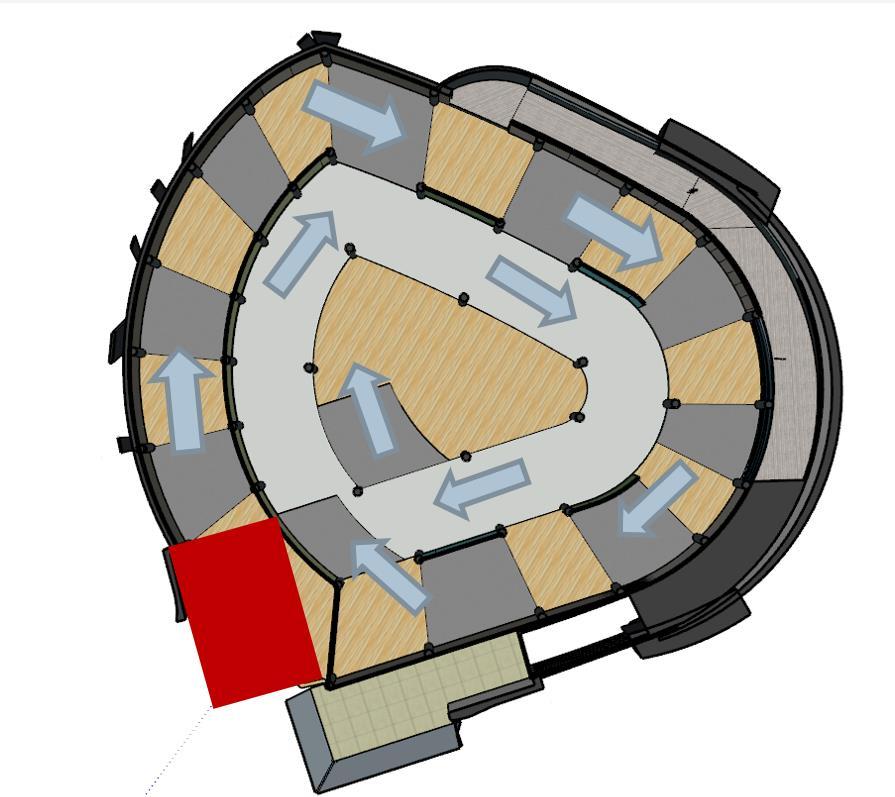

AXONOMETRIAS DE PLANTA

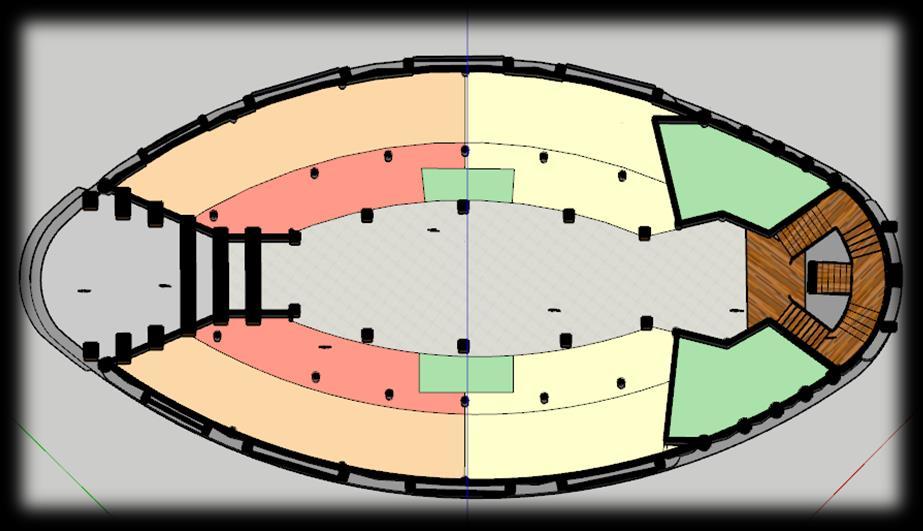

Circulación horizontal Circulación verticalCirculación horizontal Espacio para sanitarios y almacén Acceso PLANTA BAJA PLANTA 1

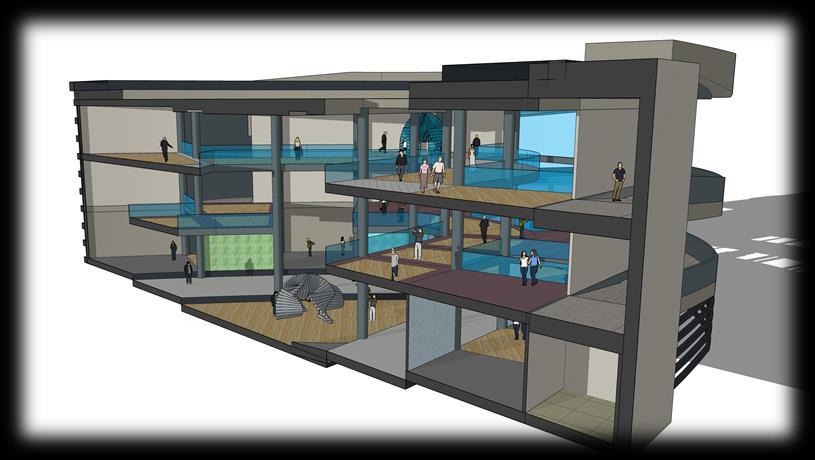

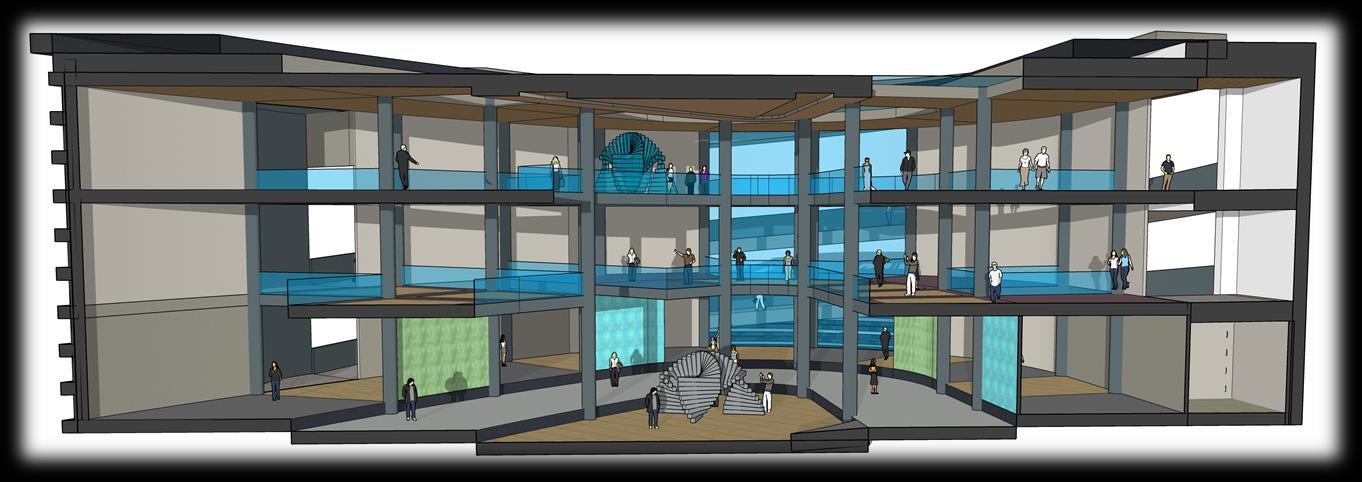

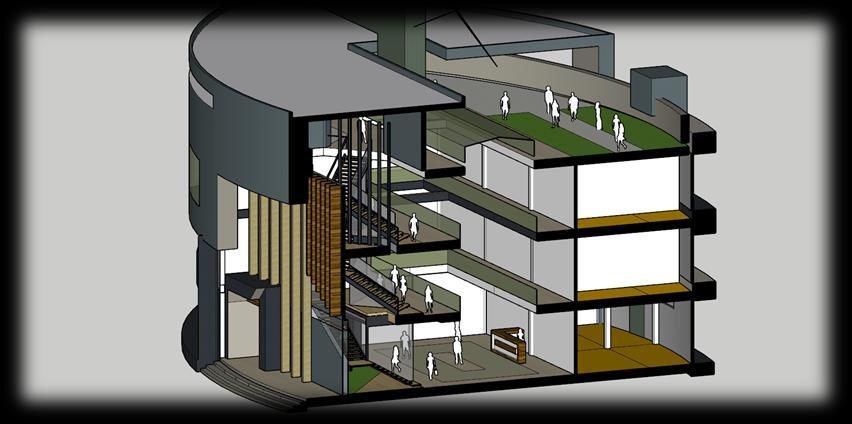

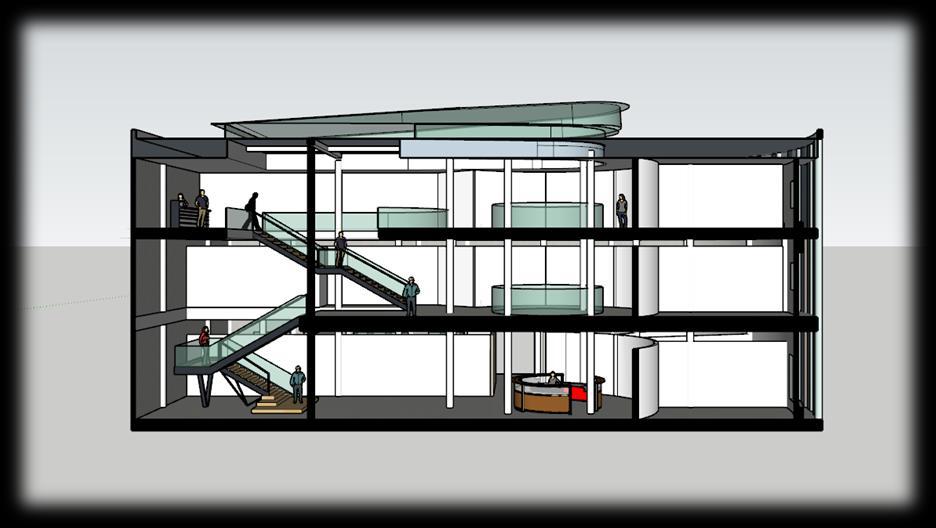

CORTES EN PERSPECTIVA
para el desarrollo de la plaza se Tomo como concepto principal el “unificar las edificaciones mediante ella”. desarrollo de la plaza

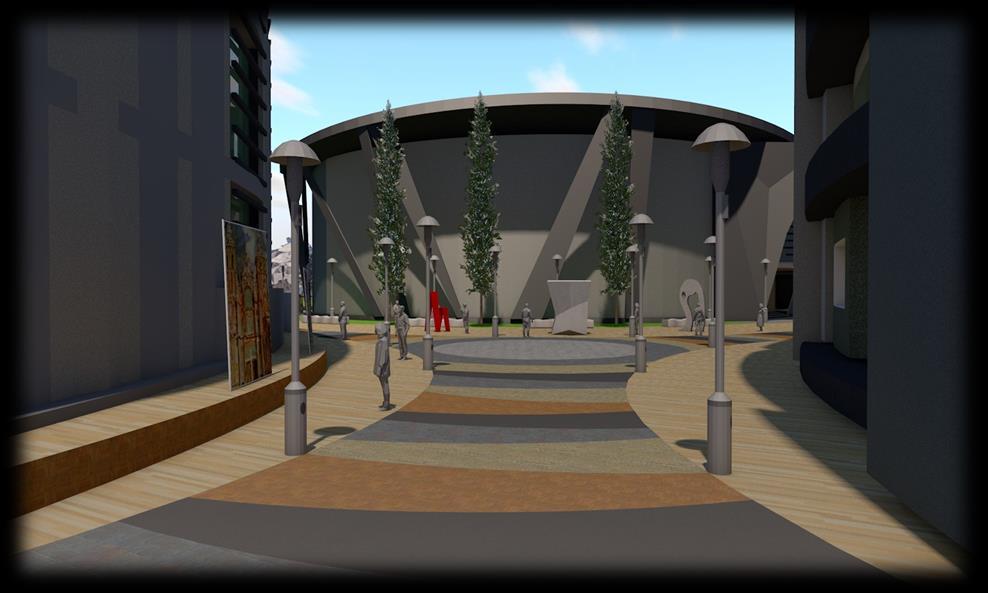

Accesos representados con perspectivas naturales Acceso desde el centro de talleres
acceso desde el centro de exposiciones Acceso desde la biblioteca
área de esparcimiento de la biblioteca
área de esparcimiento del centro de talleres
área de esparcimiento del centro de exposiciones

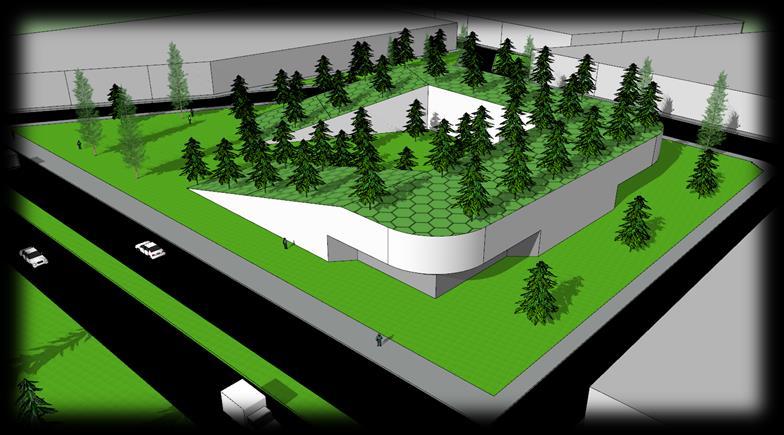

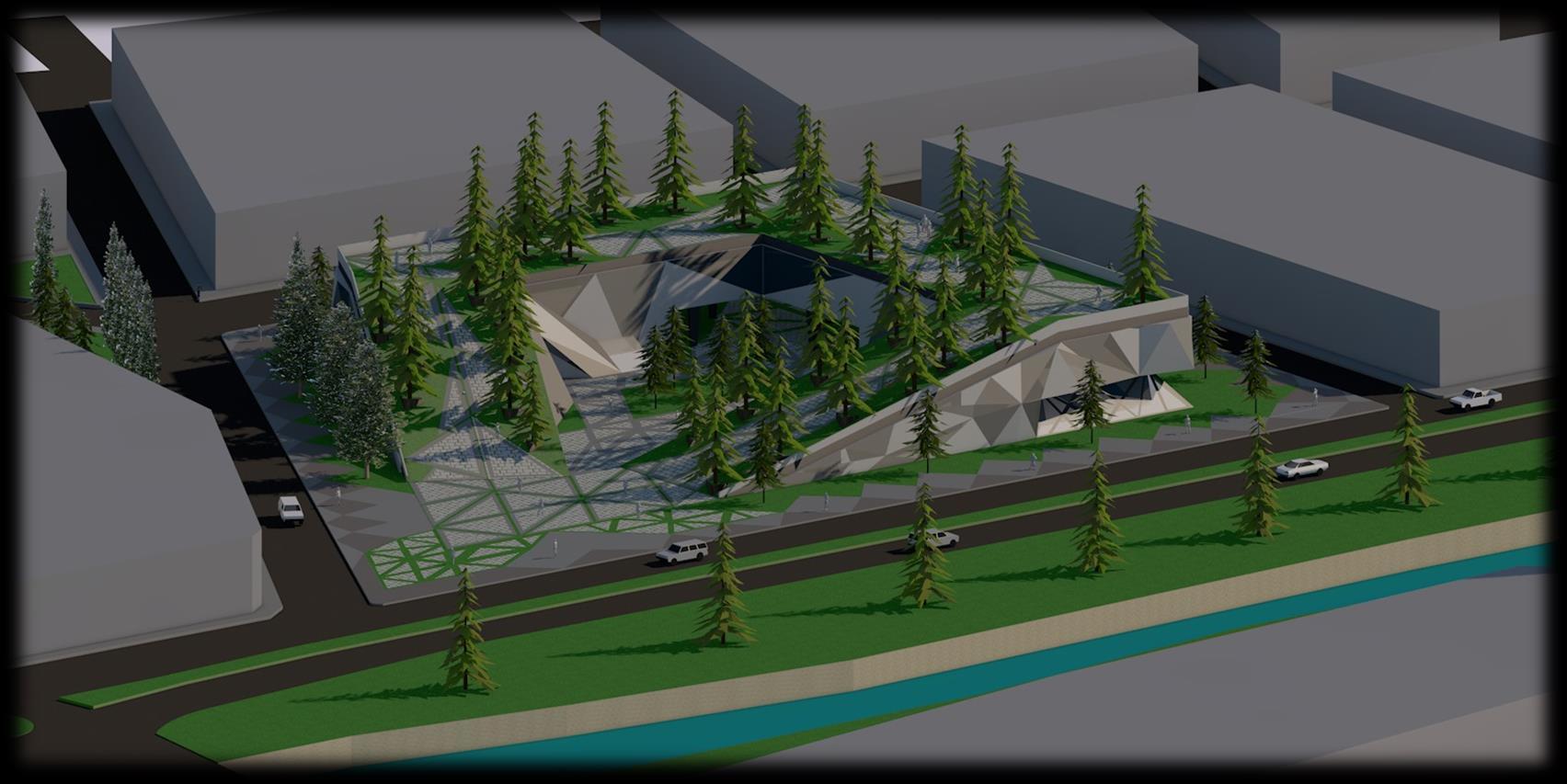

operativas 03. “centro de Educación ambiental ”
Topografías
Relación con el sitio
Para esta actividad se busca generar centro de educación ambiental en donde las personas tengan un vínculo y un nivel de interacción que llegue mucho mas allá de lo habitual.
En donde el continuo tiene mucha más fuerza y se busca mediante los pliegues aprovechar de mejor manera la superficie del terreno con relación a lo publico.

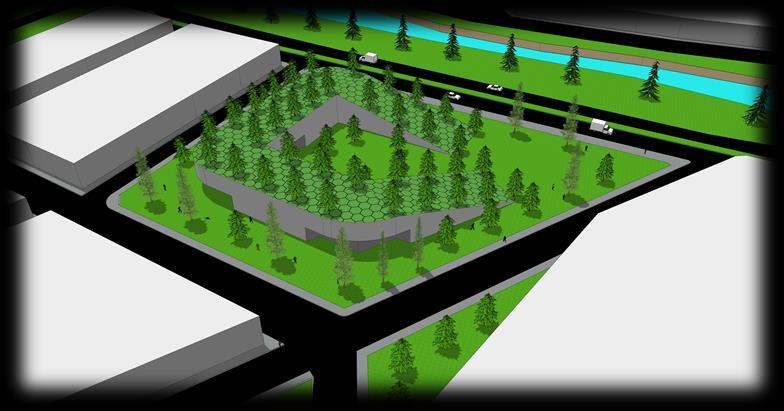

Idea de concepción para la idea de concepción se plantea volumetría que cuenta con dos pendientes a ambos extremos lo que permite generar una circulación mucho más óptima en el espacio .
En donde se plantea una grilla de naturaleza fractal que nos permita realizar todos los sistemas y actividades posibles con esta, tanto la organización de espacios como el pliegue del parque-piel.
Dentro de lo que sería la organización tendríamos 3 niveles de los cuales 1 sería subsuelo y se encontraría actividades como exposiciones y administración. Y en los niveles 0 y 1se encontraría la actividad de taller . cold place
Organización
Accesos del edificio Uso adecuado de aberturas
INGRESOS SIRVIENTESEXPOSICIONES ESCALERAS PRINCIPALES CIRCULACIÓNADMINISTRACIÓN Organización de sub suelo
Organización de planta baja ESPACIO DE ESTUDIO CIRCULACIÓNESCALERASINGRESOSSIRVIENTESPRINCIPALES
ESPACIO DE ESTUDIO CIRCULACIÓNESCALERASINGRESOSSIRVIENTESPRINCIPALES Organización de planta 1

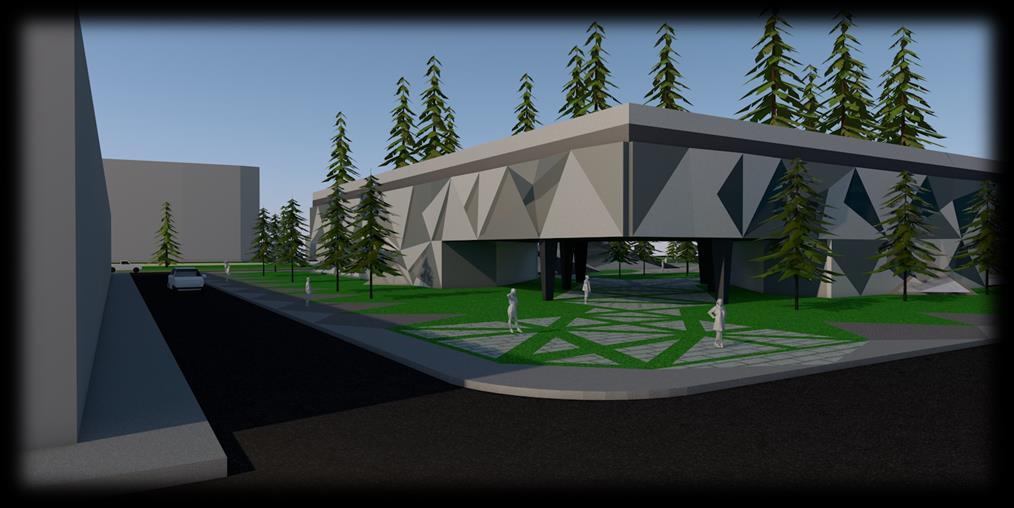

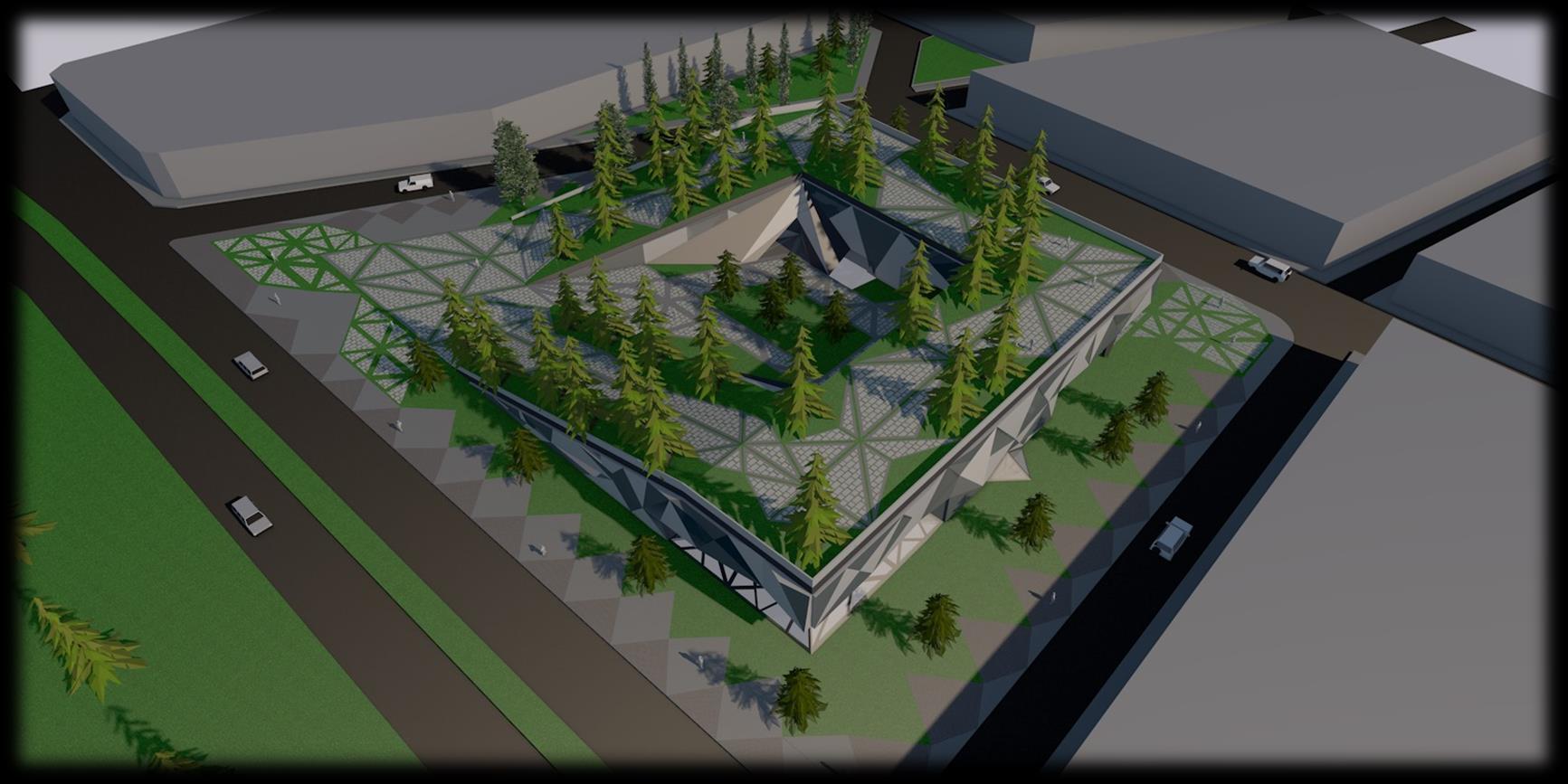

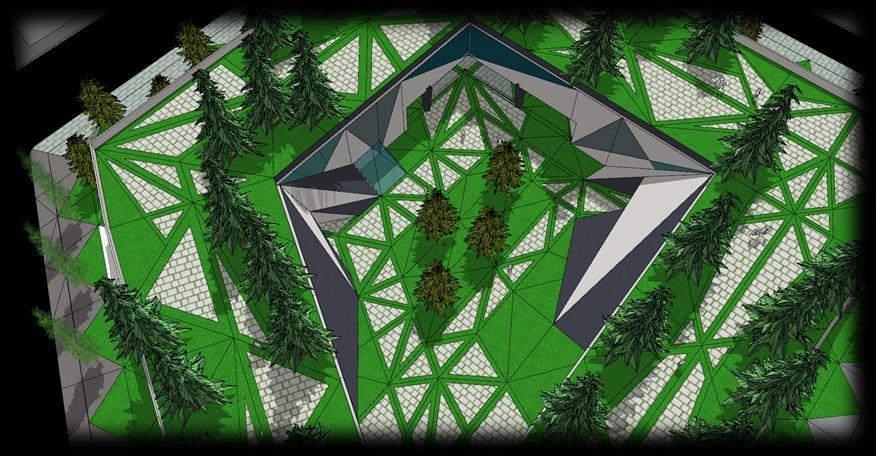

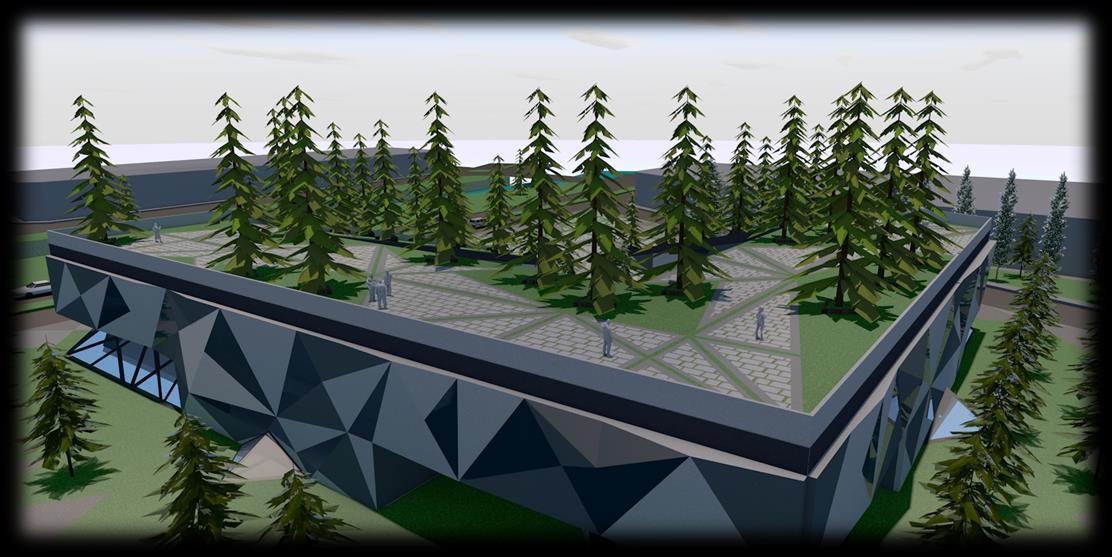

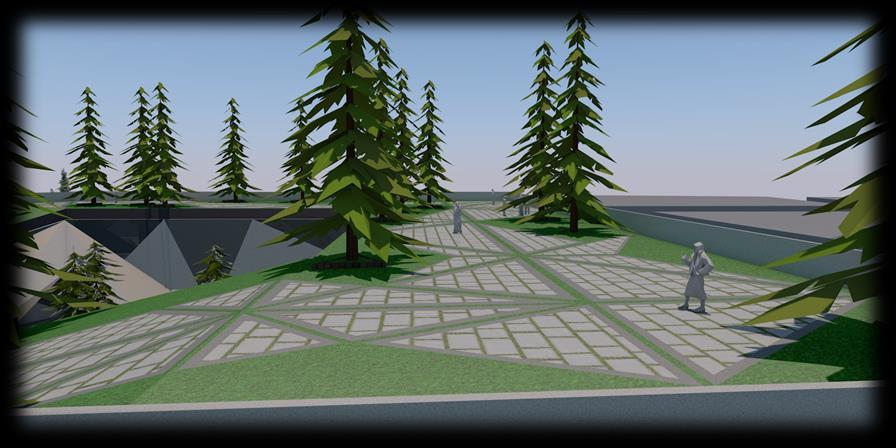

Vistas del pliegue exterior
Gracias!
