El arquitecto Manuel Ángel Ganoza es una figura emblemática de la arquitectura peruana, especialmente en la ciudad de Trujillo. Su nombre se destaca por los notables aportes arquitectónicos que lo distinguieron de sus contemporáneos. Su legado no es solo un reflejo de su compromiso con la excelencia, sino también de su devoción por crear obras que trascienden la simplicidad, consolidándose como hitos de gran relevancia. Entre sus creaciones se encuentra la Casa Moreno, una edificación que, desde el primer vistazo, cautiva y enamora.
Este análisis tiene como propósito explorar en profundidad la Casa Moreno, para comprender el legado de Ganoza y la importancia de su visión arquitectónica. A través de esta revisión, se apreciarán los aspectos arquitectónicos de la casa y su contribución a la arquitectura peruana.
M A N U E L Á N G E L
G A N O Z A

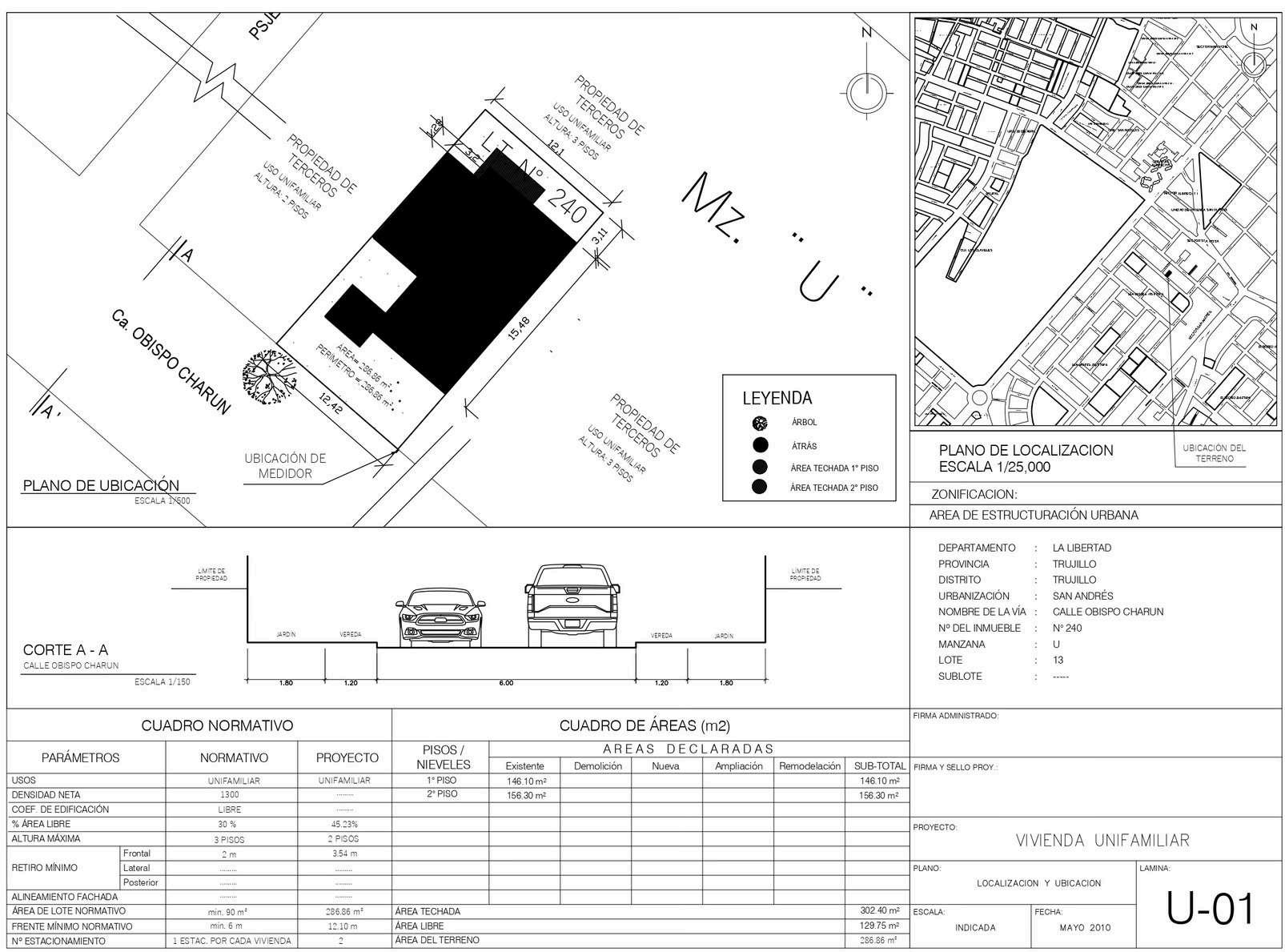

Fiel a su estilo modernista, el arquitecto Manuel Angel Ganoza Plaza buscó generar que la vivienda tenga una integración armoniosa con su contexto, motivo por el cual, el concepto de diseño se centró en emplear materiales locales y aplicar colores semejantes a los que encontramos en el Centro Histórico de Trujillo para generar una identidad regional en la vivienda.
SIMETRÍA EN FACHADA
La fachada rectangular es asimétrica en los laterales que presentan elementos geométricos lineales horizontales y un elemento vertical.
Figura 1
Fachada Casa de la Familia Moreno
Nota. Elaboración de grupo
SIMETRÍA EN PLANTA
Las plantas de la vivienda no muestra simetría pero expresan amplios espacios en los ambientes más importantes.

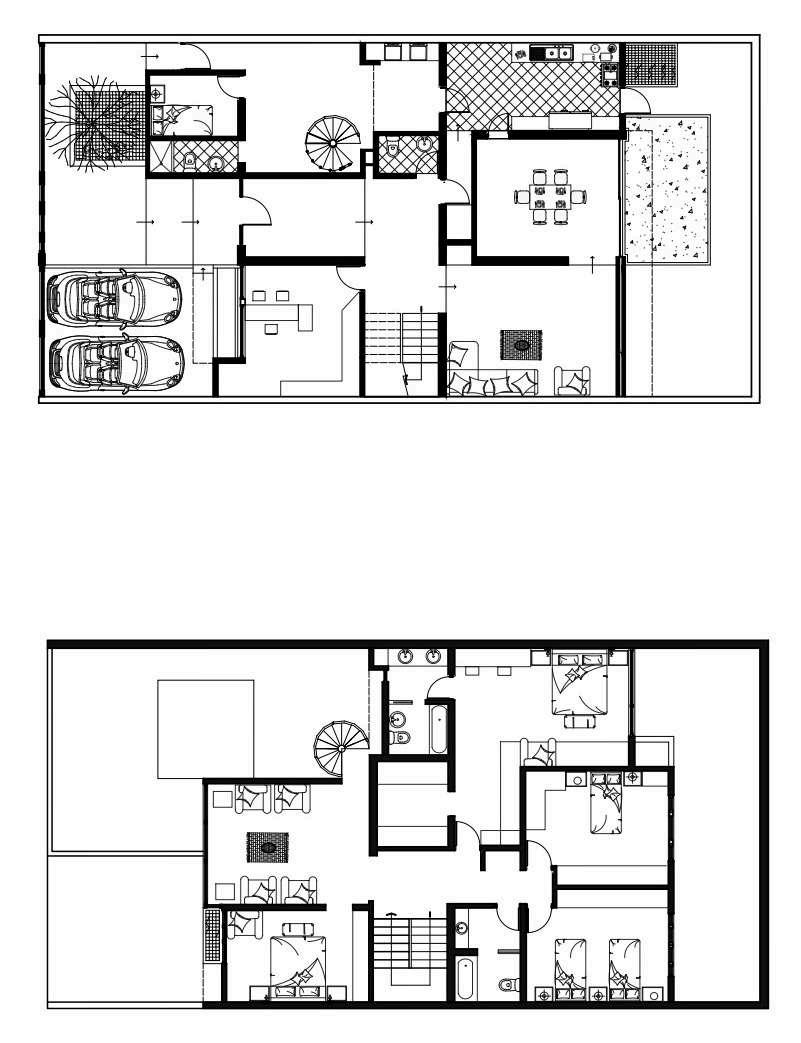

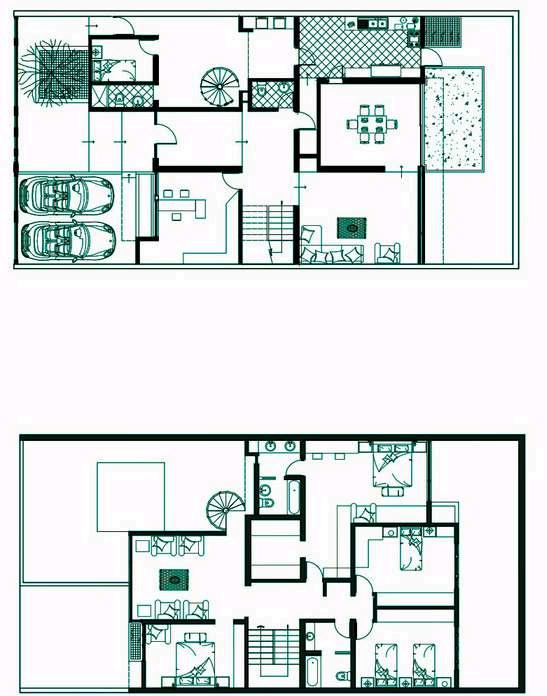

Figura 2
Primera Planta
Nota. Elaboración grupal

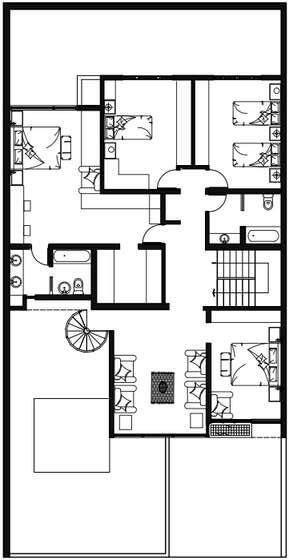

Figura 3
Segunda Planta
Nota Elaboración grupal

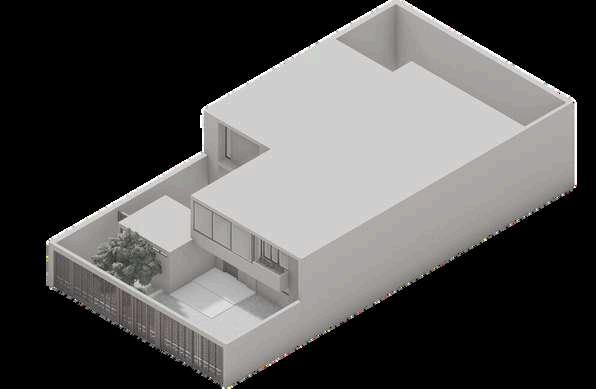

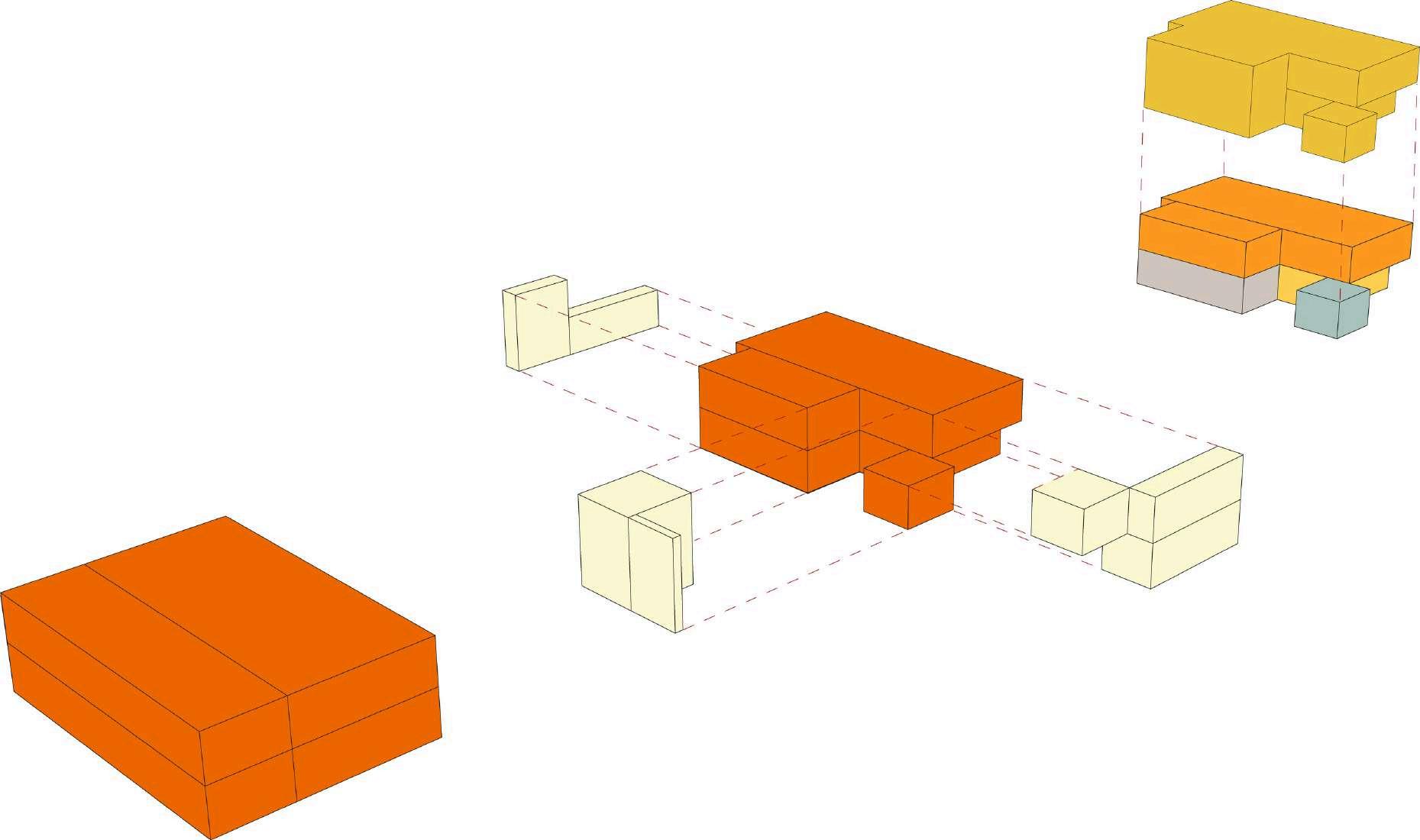

FORMA VOLUMÉTRICA

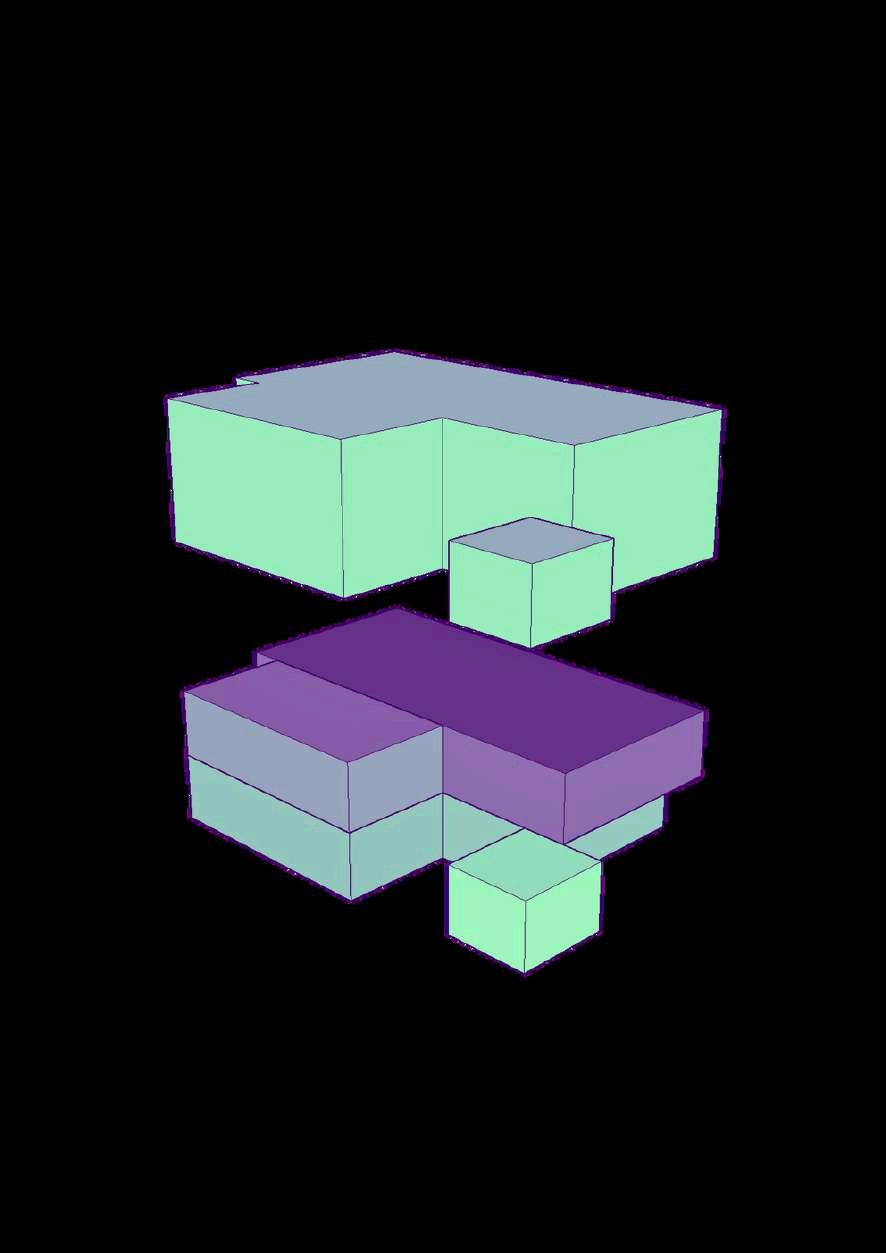

Forma volumétrica con proceso de dsustracción y finalizada por cinco volúmenes que se unen por contacto.
4
Isometría volumétrica Casa de la Familia Moreno
Nota Elaboración propia
ANÁLISIS FUNCIONAL
Nota Elaboración propia
. Elaboración propia
Nota. Elaboración propia
Nota Elaboración propia

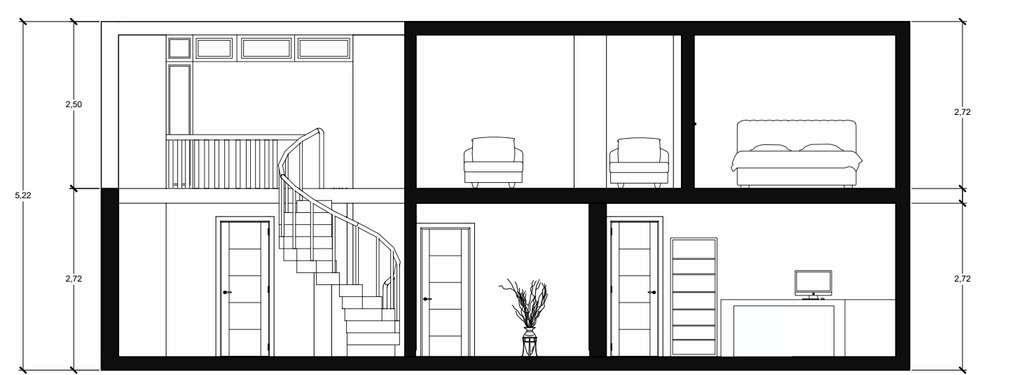

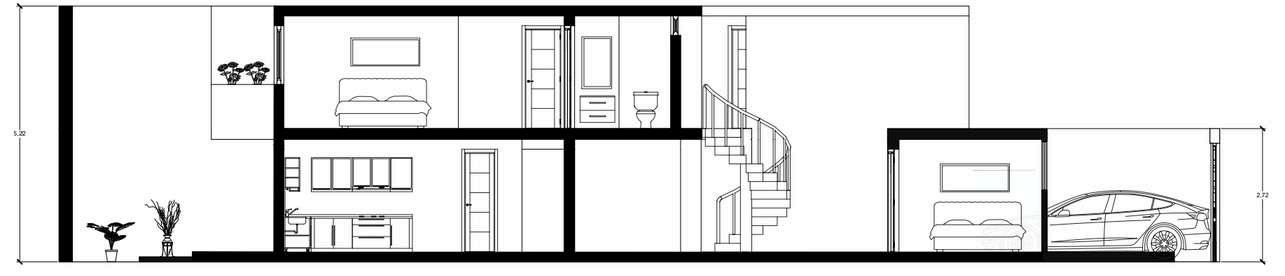

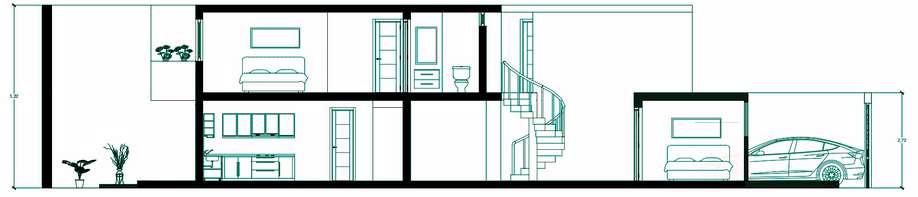

A - A ′
Nota. Elaboración propia

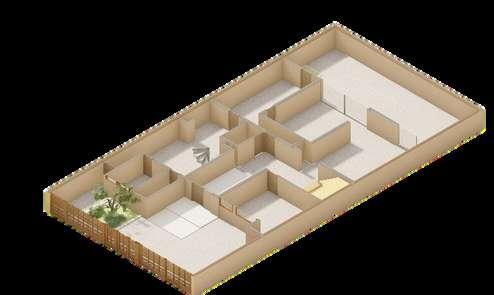

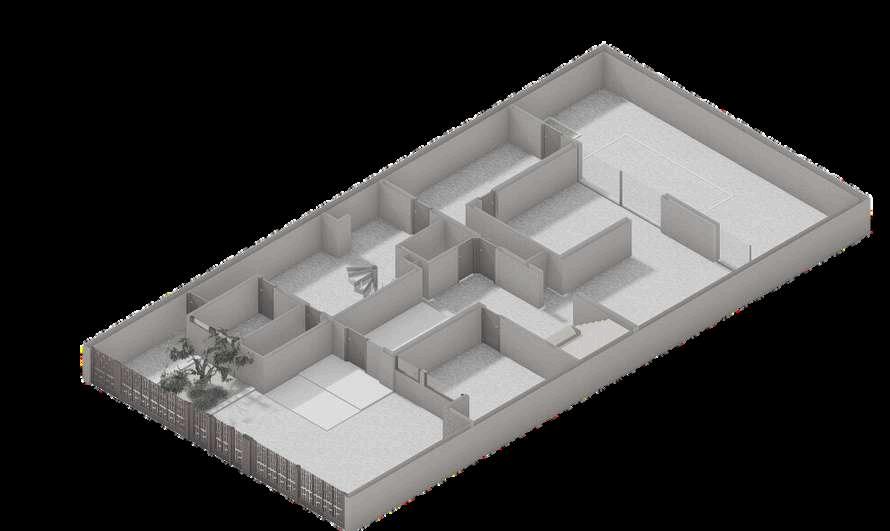

Figura 15

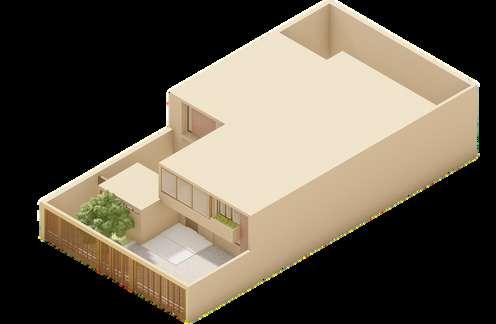

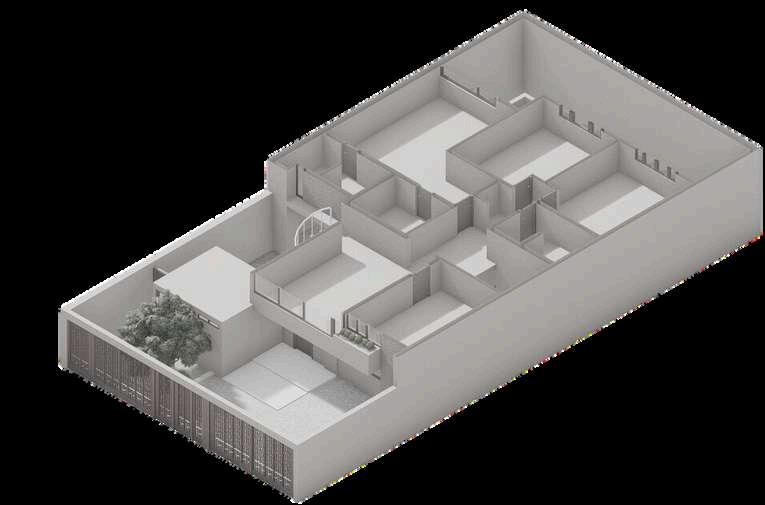

Isometría de Plantas
Nota. Elaboración propia
Circulación Vertical ESCALERAS
Circulación Horizontal PASILLOS
SISTEMAS CONSTRUCTIVOS
SISTEMA CONSTRUCTIVO
La arquitectura de Ganoza se caracteriza por un sistema constructivo de concreto armado, lo que permitía soportar grande cargas permitiendo grandes superficies acristaladas y fachadas ligeras.

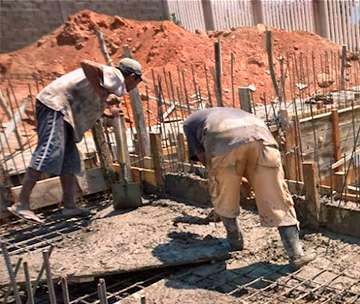

Figura 16
Sistema constructivo de concreto armado
Nota. Extraído de Cemento Inka. (2018) https://www cementosinka com pe/blog/ventajas-ydesventajas-del-concreto-armado/
Figura 17
Grandes ventanales de la Casa de la Familia Moreno
Figura 18
Espacio interior de la Casa de la Familia Moreno.
Figura 19
Espacio interior de la Casa de la Familia Moreno.

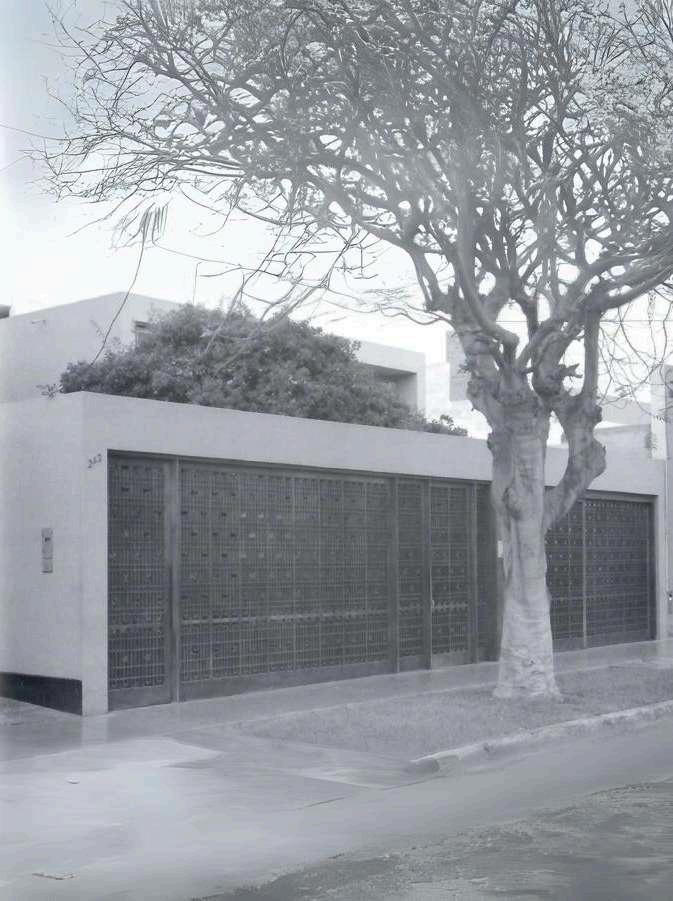

Figura 20
Fachada de la Casa de la Familia Moreno.
Nota Elaboración Propia
SISTEMAS CONSTRUCTIVOS

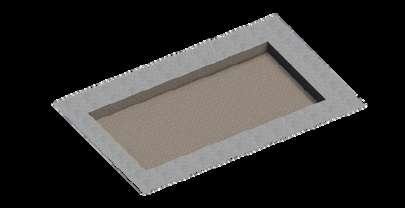

CIMIENTOS
Todo el terreno es excavado y aplanado para la instalación de cimientos.
Armado de parrilla con Varilla corrugada. Vaciado de concreto para las zapatas corridas de toda la edificación

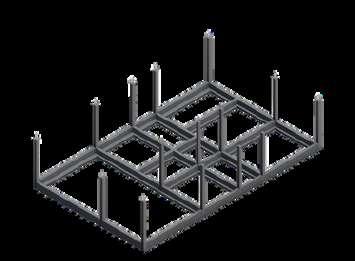

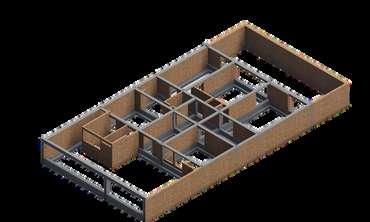

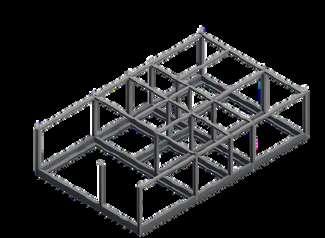

Figura 21
Sistema constructivo de la Casa de la Familia Moreno.
Colocar las varillas de acero para las columnas en las fundaciones puntuales Verter el concreto en los encofrados para formar las columnas de concreto armado.
Colocar las varillas de acero para las vigas que conectarán las columnas.
Verter el concreto en los encofrados para formar las vigas de concreto armado
Construcción de la losa aligerada, según el diseño de plano
Construir los muros de mampostería que funcionarán como muros portantes sobre las zapatas corridas. Construcción de los muros de relleno o muros no portantes
Construcción de la losa aligerada, según el diseño de plano
Construir los muros de mampostería que funcionarán como muros portantes sobre las zapatas corridas Construcción de los muros de relleno o muros no portantes
Colocar las varillas de acero para las columnas y vigas
Verter el concreto en los encofrados para formar las columnas de concreto armado y posteriormente las vigas..
SISTEMA ESTRUCTURAL
SISTEMA ESTRUCTURAL
Construido mediante un sistema de muros portantes y pilares unidos al suelo mediante zapatas aisaladas.
Construido mediante un sistema de albañilería confinada se usó ladrillo de cabeza para los muros portantes y ladrillo de soga para tabiquería

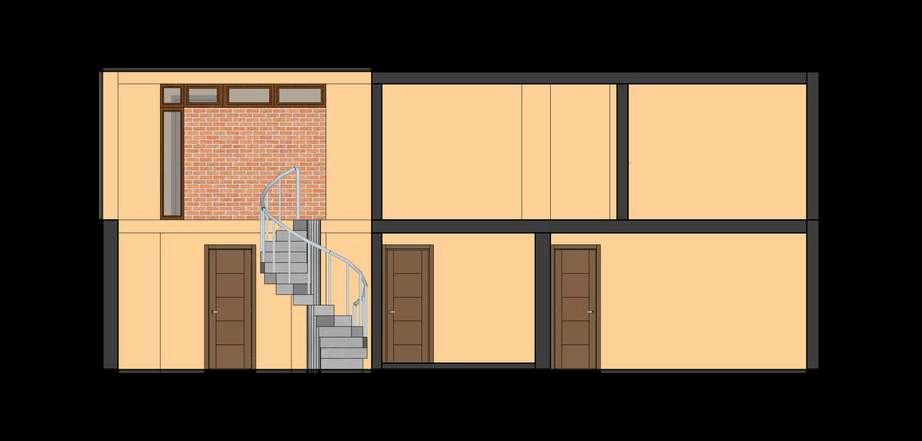

Figura 22
Corte transversal frontal
Nota Elaboración Propia

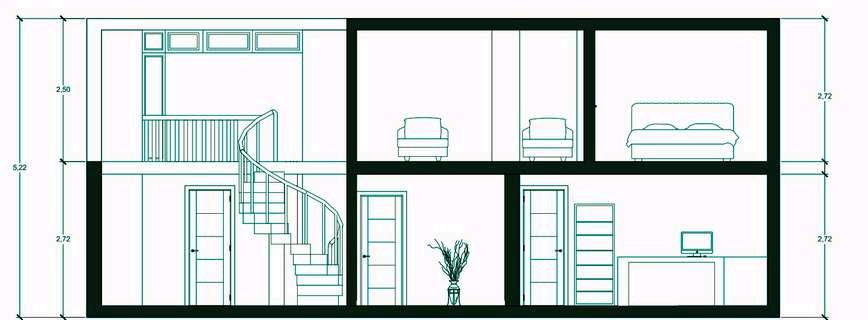

Figura 24
Corte longitudinal general
Cimentaciones corridas conectadas mediante sobrecimientos al muro junto a columnas y vigas de amarre que le otorgan protección sísmica.
Nota. Elaboración Propia
LEYENDA:
Figura 23
Corte transversal trasero
Muros portantes de 25 cm generalmente en primera planta mediante amarre de cabeza.
Muros de 15 cm para tabiques generalmente en segunda planta.
Nota. Elaboración Propia
VIENTOS Y ASOLEAMIENTO
La vivienda se encuentra ubicada en la ciudad de Trujillo (Latitud: -8.11599, y Longitud: -79.02998) presentando una inclinación de 40° hacia el noreste, lo cual, le permite tener el ingreso de vientos provenientes del suroeste con velocidades entre los 5 y 10 km/h.

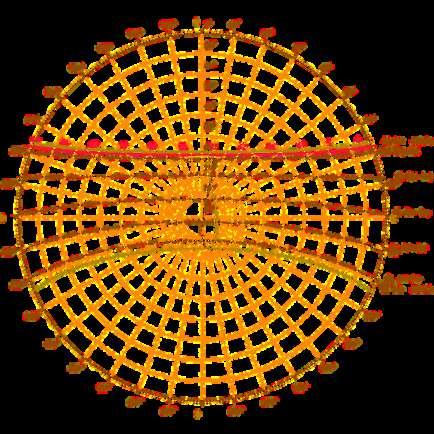

Figura 25
Carta Solar

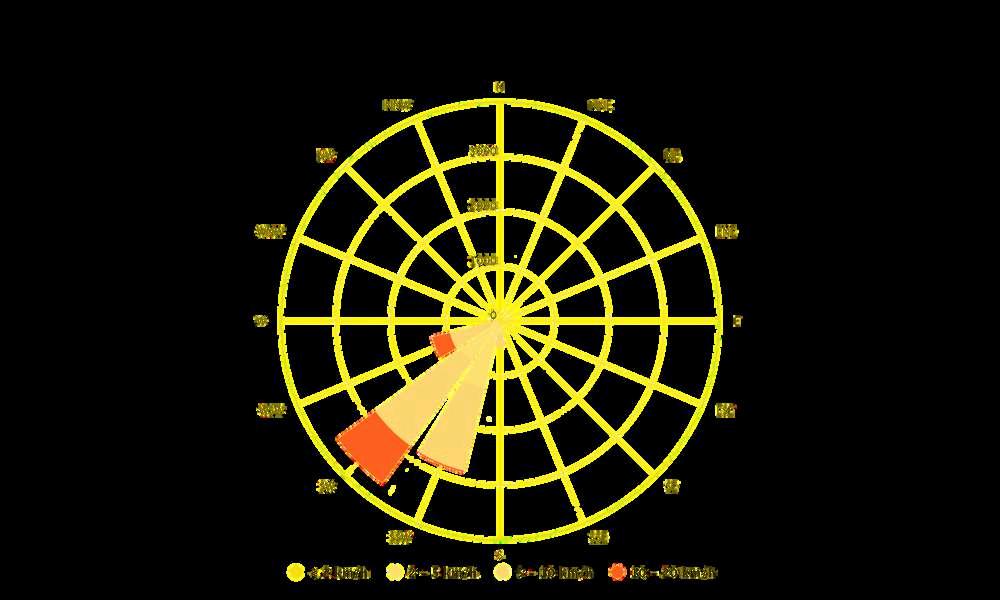

Figura 26
Rosa de Vientos

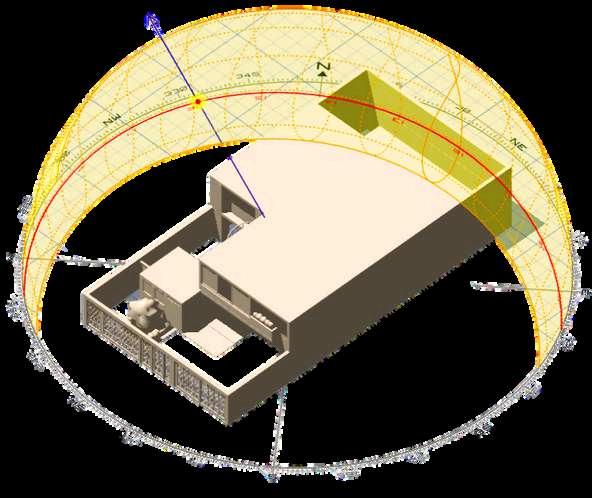

Figura 27
Diagrama de asoleamiento y ventilación
Nota. Extraido de Posición del Sol, de SunEarthTools. (s.f.).
https://www.sunearthtools.com/dp/tools/po s sun php
Nota Adaptado de 3D Sun-Path, de Andrew’s Blog. (s f ) https://andrewmarsh com/apps/staging/sunpath3d html
LEYENDA:
Nota Extraido de Datos climáticos y meteorológicos históricos simulados para Trujillo, de Meteoblue (s f )
https://www.meteoblue.com/es/tiempo/historyclimate/climate modelled/trujillo per%c3%ba 3691175
RECORRIDO SOLAR
R E N D E R S
DESDE TU CELULAR
R E C O R R I D O
I N T E R A C T I V O
DESDE TU CELULAR
La obra de Manuel Ángel Ganoza se erige como un claro ejemplo de una arquitectura que no solo responde al contexto físico y cultural, sino que también honra el pasado mientras mira hacia el futuro. Su enfoque en diseñar viviendas que armonizan con su entorno, como la Casa Moreno, demuestra su meticuloso análisis del clima, su uso de vegetación autóctona y la selección de materiales locales, como ladrillos y madera, que no solo reducen costos y el impacto ambiental, sino que también logran una integración visual con el paisaje urbano.
Su capacidad para respetar y preservar los elementos históricos de Trujillo, siguiendo los colores y texturas del centro histórico, refleja su sensibilidad hacia la identidad de la ciudad. La consideración de la escala y proporción de las edificaciones circundantes muestra su compromiso con la cohesión urbana. Además, la flexibilidad en el diseño permite que sus obras evolucionen con las necesidades del tiempo, consolidando a Ganoza como un arquitecto cuyo legado trasciende lo temporal y lo funcional, proyectando una visión que equilibra lo tradicional con lo contemporáneo.
