ANÁLISIS ARQUITECTÓNICO DE LA CATEDRAL NOTRE DAME-PARÍS, FRANCIA-GRUPO 01

EXÁMEN UNIDAD II

O T R E D A M E

DELGADO COLLANTES EDGAR RODRIGO

EDAD: 19 años CORREO: t1534100421@unitru.edu.pe

RESIDENCIA: Trujillo, La Libertad

MONZON ALVARADO JENIFER YANINA

EDAD: 19 años CORREO: t1534100221@unitru.edu.pe

RESIDENCIA: Trujillo, La Libertad

MIEMBROSDEGRUPO

SANTOS BALTODANO NICOLE YAMILET

EDAD: 19 años CORREO: t1014100621@unitru.edu.pe

RESIDENCIA: Trujillo, La Libertad

DAVID NOE CASANOVA MARTINEZ

EDAD: 20 años CORREO: t1514100121@unitru.edu.pe

RESIDENCIA: Trujillo, La Libertad

ADRIANZÉN PEÑA SANTIAGO

QUIROZ GONZALES JAZMIN JANIRA

EDAD: 19 años CORREO: t1014100521@unitru.edu.p e RESIDENCIA: Trujillo, La Libertad

MEDINA ALFARO GABRIELA ESTEFANIA

EDAD: 21 años CORREO: t1014100721@unitru.edu.p e RESIDENCIA: Trujillo, La Libertad

EDAD: 18 años CORREO: t1054100321@unitru.edu.p e

RESIDENCIA: Trujillo, La Libertad

QUIROZ GONZALES JAZMIN JANIRA

EDAD: 22 años CORREO: t1014100621@unitru.edu.p e RESIDENCIA: Trujillo, La Libertad

CÁTEDRA: Arq. Elmer Miky Torres Loyola

Análisis Formal

La Catedral de Notre Dame, levantado en la época gótica del arte, con 149 m. de profundidad, 34 m. de ancho y 83 m. de alto demostrándonos una escala monumental.

ANÁLISIS FORMAL DE LA CATEDRAL DE NOTRE DAME

La catedral, en su cara frontal, esta dividida en 3 bandas: la superior que son 2 torres unificadas con una columnata, la del medio son un conjunto de vitrales y la inferior que son 3 portales con arcos de tipo angular.

https://wwwadmagaznecom/artculos/cosas-que-no-sabas-de-notre-dame-a-tresanos-de-su-restauracion

Esta catedral presenta una distribución simétrica en su fachada. La forma a la que se asemeja es a la de un H siendo el vitral circular la forma de unificar ambos puntos simétricos.

https://wwwnatonalgeographicacom/historia/2019/04/incendio-ena-catedral-de-notre-dame-en-paris

https://www.nationalgeographicla.com/historia/201 9/04/incendio-en-la-catedral-de-notre-dame-enparis

Presenta una columnata con traceria que unifica las dos torres, estas presentan un arco angular y con 2 vitrales por torre

https//wwwnationalgeographiclacom/historia/201 9/04/incendio-en-la-catedral-de-notre-dame-enparis

Figura 05: Catedra de Notre Dame

Sin romper la simetría, presenta un rosetón entre los dos vitrales que presentan su propia distribución encerradas en un arco angular con su propia simetría,

https//wwwnationageographiclacom/hstoria/201 9/04/incendio-en-la-catedral-de-notre-dame-enparis

De las partes más llamativas empezando por la columnata superior rellenando con piezas talladas 28 personas, los reyes de Judea. Los portales con arco angular, enfatiza el arco central por el tamaño superior a las de los costados, estas están separadas por columnas

Figura 01: Fachada principal de a catedra de Notre Dame

Figura 02: Fachada principa de a catedra de Notre Dame

Figura 03 Catedral de Notre Dame

Figura 04: Catedra de Notre Dame

Análisis

Figura

Por el lado posterior no tiene simetría, la parte de las torres ya la entrada pequeña posterior le da un punto asimétrico para este punto de vista Presenta un rosetón al frente y muestra un tejado abierto a dos aguas.

La vista en planta presenta una forma irregular como si fuese un vestíbulo enorme, con una protuberancia que sirve para otras funciones, esta ultima también presenta una forma irregular de superposición de muchos cuadrados.

https//megaconstruccionesnet/ima ges/edifcios-relgiosos/foto/pariscatedral-notre-dame-11jpg

https//esdreamstime.com/presbiteri o-y-altar-princpales-de-notre-damechurch-kortrijk-b%C3%A9lgicaimage128011859

Figura 15: Nave Centra 10

https//www.tfp.or g/notre-damede-paris-thelight-and-theflames/

https//wwwalamyes/enreims-francia-catedral-denotre-dame-de-reimsvista-interiorimage260614678htm

https://wwwflickrcom/photos/rmunoz yeti/15072511161

Análisis Espacial

Figura 16: Fachada principa de la catedral de Notre Dame

ANÁLISIS ESPACIAL DE LA CATEDRAL DE NOTRE DAME

Figura 17:Planta circulación transversa de la catedral de Notre Dame

Cruzeiro

Figura 19 Corte transversa y p anta de la catedral de Notre Dame

dame/#~:text=Tienen%2069%20metros%20de%20altura

En el acceso principal al edificio aparecen planos que sobresalen creando un espacio cubierto que antecede al edificio, específicamente en el acceso a las tres puertas, la puerta de la Virgen María, Juicio Final y Santa Ana.

hhttps//re mscathedralwordpresscom/2013/02/07/22/

Se accede desde el transepto, ubicado en la fachada lateral de la catedra dirigiéndose al cruzeiro.

Figura 18:Planta circulación ongitudinal de a catedral de Notre Dame

UNIVERSIDAD NACIONAL

hhttps//reimscathedralwordpresscom/2013/02/07/22/

Acceso principa que recorre toda la nave central rematando en el ábside

Accesos secundarios que conducen a las naves laterales y su recorrido se desplaza hasta el deambulatorio

https//temasycomentariosartepaegblogspotcom/p/blogpage 609.html

ARQ. TORRES LOYOLA

ELMER MIKY

ANÁLISIS CONSTRUCTIVO DE LA CATEDRAL DE

Análisis Constructivo

NOTRE DAME

http//profyesm nmoraleshblogspotcom/p/marco- oseph-catedralde-notre-dame-dehtm

Gracias a la bóveda de crucería, las cargas se concentran en puntos concretos, los pilares, lo cual permite que el muro se desmaterialice y se llene de grandes superficies vidriadas.

Figura 23 Corte de Notre Dame https//temasycomentariosartepaegb ogspotcom/p/b ogpage 609html# text

UNIVERSIDAD NACIONAL

DEL TRUJILLO HISTORIA ARQUITECTÓNICA

Figura 21. Sistema gótico ARQ. TORRES LOYOLA ELMER MIKY

Se incorporó aquí el novedoso sistema gótico de arbotantes y contrafuertes, el único capaz de descargar los empu es de la elevada nave central.

Al comenzarse los trabajos en la nave principal, se decidió aumentar su altura 2 metros más usandose arbotantes exteriores.

Los arbotantes de la girola sujetan el muro en dos niveles: el brazo superior estabiliza el muro interior de la girola, contrarrestando el empuje de las bóvedas. El brazo inferior su eta los muros exteriores.

Figura 22. La bóveda de crucería https//issuucom/j ab4/docs/notre dame

Docente:

Bóvedasdecrucería Líneas de fuerza ascendentes Muros: son meros cerramentos perdendo función sustentante Apertura de numerosos vanos cubiertosconvdrieras

Empleo de arcos apuntados

Adelgazamiento de columnasadosadas https//esw k arquitecturacom/edi icio/catedra -de-notre-dame/

Responsable:

TEMA:

Pilarescirculares

Examen parcial - segunda unidad

ESTRUCTURAL DE LA CATEDRAL DE NOTRE DAME

Análisis Estructural

SISTEMA ESTRUCTURAL

El diseño de la catedral responde al estilo gótico con ambición en altura y espacio. Esto permite que la estructura sea capaz de soportar una distribución equilibrada de cargas la resistencia de estas se vio reflejada al momento del incendio ya que no se produjo un colapso total.

Presenta una agu a de 30 metros de altura, la cual fue diseñada por Eugene Viol ett le Duc, esta responde a estilo neogótico Era común que las catedrales buscaran mantener relación con lo divino a través de la altura.

http//profyesm nmoralesh.blogspotcom/p/marco-josephcatedral-de-notre-dame-dehtml

ELEMENTOS ESTRUCTURALES

Figura 25 Planta de Notre Dame

Las naves principales y el transepto eran de gran altura y trabajaban una sola fluidez. Esto era posible gracias a las estructuras abovedadas sex partitas. Por otro lado, las naves secundarias poseían techos abovedados cuatripartitas ya que se necesitaban ser más firmes y de menos altura para recibir el peso del techo. https://riunet.upves/bitstream/handle/10251/180892/Pla%20-%20NotreDame%20de%20Par s%20Ana isis%20estructural%20de%20la%20catedral%20goticapdf? sequence=1&isAllowed=y

Fgura26.Estructuradebóveda cuatripartita

Fgura27 Estructuradebóveda sexpartita

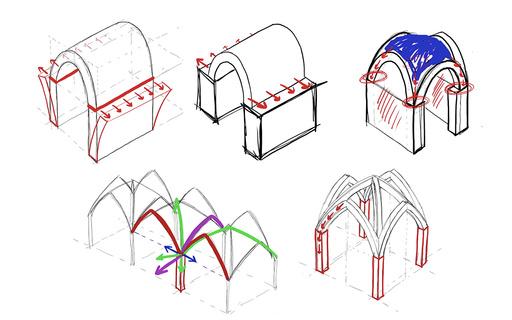

Figura28.Gráficodeconstruccón debóvedas

https//slideplayeres/slide/3908487/ https//slideplayeres/slide/3908487/

https//wwwarchdaily.mx/mx/918266/ aarquitecta-y-youtuber-ter-explica-laestructura-de-la-catedral-de-notredame-a-traves-de-d agramas

UNIVERSIDAD NACIONAL

Figura 24 Isometría Seccionada de Notre Dame

ARQ. TORRES LOYOLA ELMER MIKY

trascendente y místico, puesto que simboliza la luz que ilumina a los fieles.

Figura 30 Vista aérea de a catedra de Notre Dame https://www elmundo es/album/cultura/2019/05/16/5cdd7122fddd ff95038b468d html

Se sitúa en la pequeña isla de la Cité, rodeada por las aguas del río Sena que ayudan a ventilar correctamente el edificio, generando una serie de corrientes de aire. ARQ. TORRES LOYOLA ELMER MIKY

Figura 31. Mosaico del Interior C Notre Dame https //www.crushpixel.com/es/stock-photo/paris-france-nov29-2013-768864

ing/sunpath3d html

ANÁLISIS TECNOLÓGICO DE LA CATEDRAL DE NOTRE DAME

Dirección del viento

Figura 36 Dirección de viento en Paris

La catedral de Notre Dame gracias a la orientación en la que fue construida y la forma en que fueron distribuidos sus vanos permite aprovechar la luz solar al máximo, en temas de iluminación y cuestiones místicas, además se genera una ventilación eficiente.

viento

todo-el-año#Figures-WindDirection

ARQ. TORRES LOYOLA ELMER MIKY

https //es weatherspark com/y/47913/Clima-promed o-en-Par s-Franc adurante-todo-el-año#Figures-WindD rect on

Figura 37 Dirección del viento en vista en planta

https://www meteoblue com/es/tiempo/historyclim ate/change/par s francia 2988507
