9. DIAGRAMME DE CLASSES
b) PRESENTATION DU DIAGRAMME
Advertisement
Le diagramme de classes montre la structure interne d’un système. Il permet de fournir une représentation abstraite des objets du système qui vont interagir pour réaliser les cas d'utilisation. Il s'agit d'une vue statique, car on ne tient pas compte du facteur temporel dans le comportement du système. Le diagramme de classes modélise les concepts du domaine d'application ainsi que les concepts internes créés de toutes pièces dans le cadre de l'implémentation d'une application.
9.2 MODELISATION
Pour la conception de données, il y avait beaucoup des réunions avec Mr YOUSSFI Mohamed, vu que j’ai commencé par le dessin des entités.

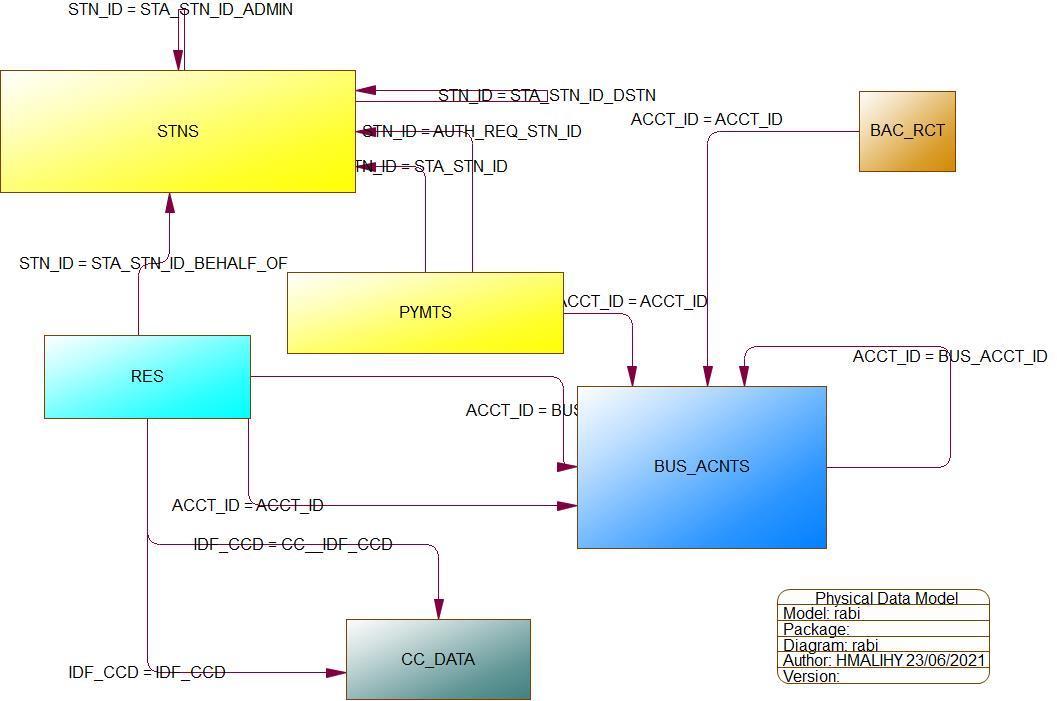

Voilà l’image ci-dessous qui représente les différentes tables, il nous manque que la table Country, mais ce n’est pas grave. Dans la prochaine page, je vais vous monter toutes les tables avec leurs attributs.
Figure 44: Estimation BD
Enfin, je suis arrivé à créer ce modèle, il est validé par Mr Mohamed YOUSSFI et Mr Oussama MAHDAN.
