Figure 43: Diagramme d'activité

8.1 PRESENTATION DU DIAGRAMME

Le diagramme d’activité est un diagramme comportemental d’UML, permettant de représenter le déclenchement des événements en fonction des états du système et de modéliser des comportements parallélisables. Le diagramme d’activité est également utilisé pour décrire un flux de travail (Workflow).

8.2 DIAGRAMME D’ACTIVITE

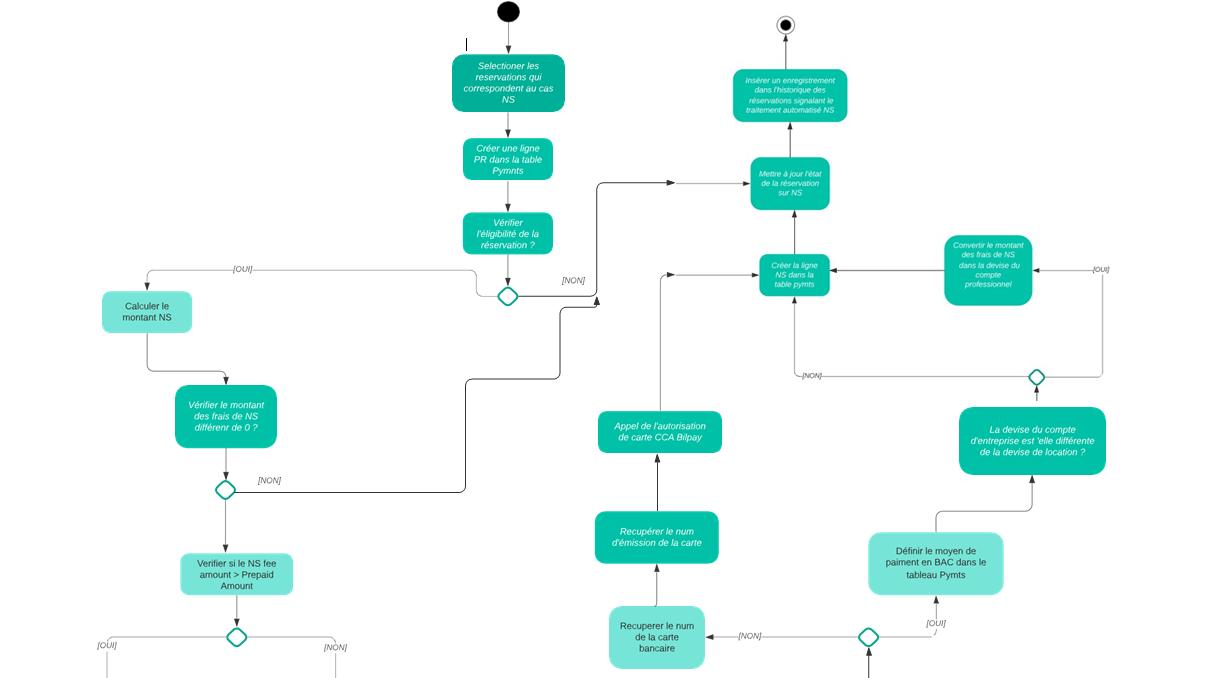

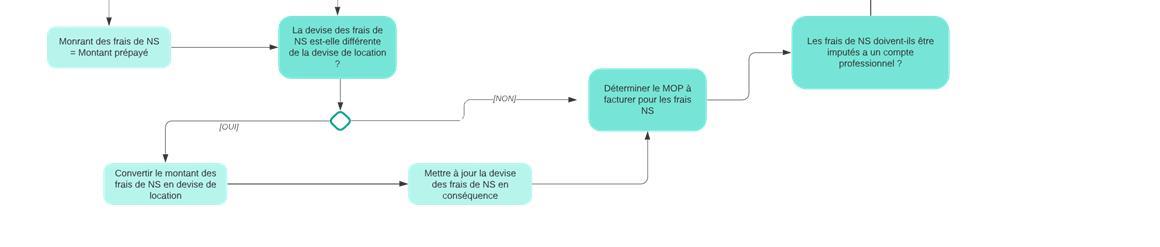

Ce diagramme représente les différentes activités réalisées par le batch durant la procédure de gestion des pénalités.

Figure 43: Diagramme d'activité
