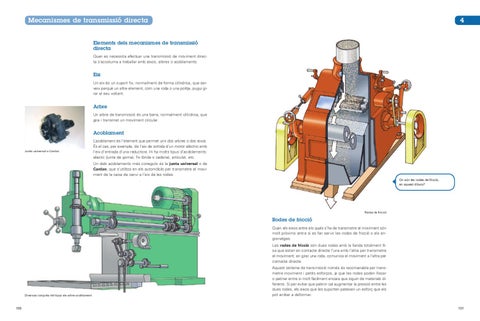

Mecanismes de transmissió directa
Elements dels mecanismes de transmissió directa Quan es necessita efectuar una transmissió de moviment directa s’acostuma a treballar amb eixos, arbres o acoblaments.
Eix Un eix és un suport fix, normalment de forma cilíndrica, que serveix perquè un altre element, com una roda o una politja, pugui girar al seu voltant.
Arbre Un arbre de transmissió és una barra, normalment cilíndrica, que gira i transmet un moviment circular.
Acoblament
Junta universal o Cardan
L’acoblament és l’element que permet unir dos arbres o dos eixos. És el cas, per exemple, de l’eix de sortida d’un motor elèctric amb l’eix d’entrada d’una reductora. Hi ha molts tipus d’acoblaments: elàstic (junta de goma), fix (brida o cadena), articulat, etc. Un dels acoblaments més coneguts és la junta universal o de Cardan, que s’utilitza en els automòbils per transmetre el moviment de la caixa de canvi a l’eix de les rodes. On són les rodes de fricció, en aquest dibuix?
Rodes de fricció
Rodes de fricció Quan els eixos entre els quals s’ha de transmetre el moviment són molt pròxims entre si es fan servir les rodes de fricció o els engranatges. Les rodes de fricció són dues rodes amb la llanda totalment llisa que estan en contacte directe l’una amb l’altra per transmetre el moviment; en girar una roda, comunica el moviment a l’altra per contacte directe.
Diversos conjunts del tipus eix-arbre-acoblament
100
Aquest sistema de transmissió només és recomanable per transmetre moviment i petits esforços, ja que les rodes poden lliscar o patinar entre si molt fàcilment encara que siguin de materials diferents. Si per evitar que patinin cal augmentar la pressió entre les dues rodes, els eixos que les suporten pateixen un esforç que els pot arribar a deformar.
