POLIDEPORTIVO “LA BOMBONERA”

TRUJILLO - EL PORVENIR

Descripci N General

Mejoramiento Y Ampliaci N De Los Servicios Deportivos Del Polideportivo

“LA BOMBONERA” EN DISTRITO DEL PORVENIR.

El predio donde se ubica el Polideportivo “La Bombonera” es un área destinada a recreación pública y se ubica entre la Ca. Ricardo Palma, Calle San Jorge, Ca. San Carlos y lotes 1, 2. del pueblo Joven Miguel Grau, distrito del Porvenir, cuenta con un área de 8,164.14 m2. La Municipalidad Distrital de El Porvenir cuenta con Título de Propiedad del predio.

Por tal motivo el Distrito carece de espacios para la realización de actividades cívicas, culturales, sociales y de bienestar familiar y de buenas costumbres para benecio de todos los pobladores del lugar, por lo tanto, el proyecto se orienta a mejorar la calidad de vida, con la nalidad de garantizar que los niños y jóvenes desarrollen sus capacidades y potencialidades con lo cual puedan acceder en mejores condiciones de vida.

El proyecto tiene un área total de 13,743.55. m El terreno se dispone de un área con pendiente irregular, donde se ejecutará dos losas deportivas multiusos, una cancha de futbol con grass sintético y tribunas, zona de juegos infantiles, cafetería y área de recreación pasiva.

Plano General Del Perfil T Cnico

Semana 01

(03/04/2023 - 05/04/2023)

Día03y05:

Se realizó el diseño arquitectónico del proyecto Polideportivo “La bombonera” para el expediente técnico, respectando las metas físicasdelperfiltécnico.

• Corrección y replanteo del “Plano General arquitectónico” del perfil técnico para el expedientetécnico.

Consideraciones y observaciones:

• La orientación de las dos losas multiusos y la cancha de futbol es de Noreste conungirode23°,paraevitarqueelsol deslumbrealosusuarios.

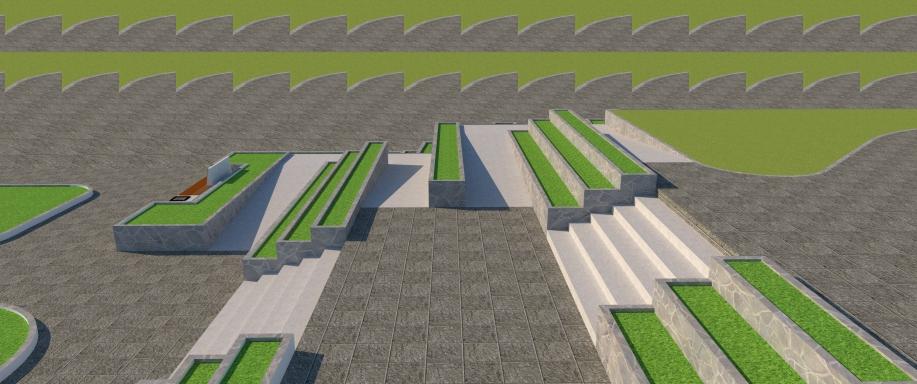

• Para el diseño las rampas se baso en el reglamento A.120 “Accesibilidad Universal en Edificaciones” en el artículo6incisoBseaplicoladiferencia de nivel en dos tramos de 0.50m con pendiente máxima de 8% con una longitud de 6.25m, cumpliendo con lo establecidoenelreglamentoactual.

• El ancho de la rampa es de 1 50m, contando con dos tramos y un descanso para el cambio de dirección e integrando en la circulación área verde y escaleras semejando a un diseño de escadaconrampas.

Plano General Replanteado

Semana 02

(10/04/2023 - 14/04/2023)

Día10y12:

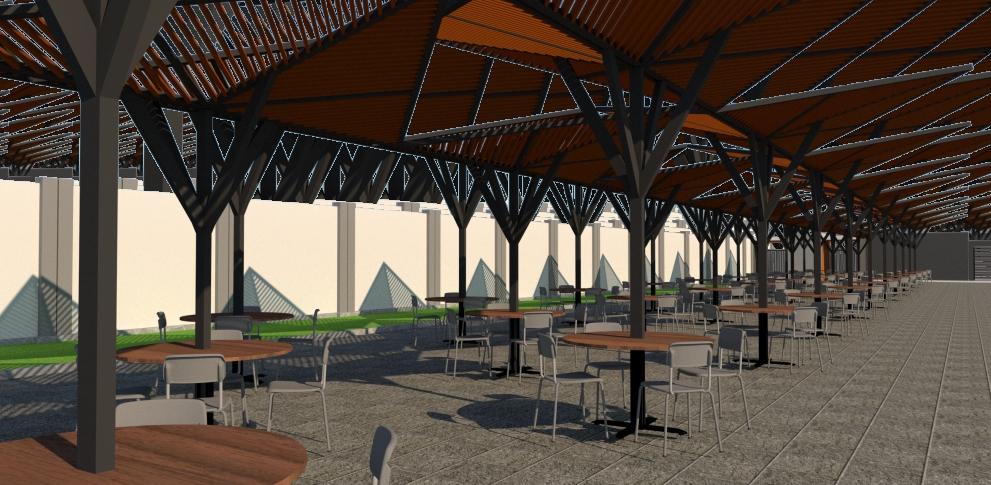

Se realizó el diseño de las pergolas y cambio de mobiliario para la zona de cafetería.

• Corrección y replanteo del diseño original de las pergolas y mobiliarios del “Plano General arquitectónico” del perfil técnico para el expediente técnico.

REPLANTEO DE PERGOLAS Y MOBILIARIOS

Consideraciones y observaciones:

• Se observo que el diseño original de las pergolas y los mobiliarios eran muy planos y pesados para la zona, faltando ergonomíaparalosusuarios.

• Se considero el nuevo diseño de las pergolas y los mobiliarios por ser más estético, ergonómico y antropométrico paralazonadecafetería

DISEÑO ORIGINAL DE PERGOLAS Y MOBILIARIOS

Semana 02

(10/04/2023 - 14/04/2023)

Día13y14:

Serealizóeldiseñodelmuróperimétricodelproyecto.

• Corrección y replanteo del diseño original del muro perimétrico del “Plano General arquitectónico” del perfiltécnicoparaelexpedientetécnico.

REPLANTEO DEL MURO PERIMÉTRICO

DISEÑO ORIGINAL DEL MURO PERIMÉTRICO

REPLANTEO DEL MURO PERIMÉTRICO

DISEÑO ORIGINAL DEL MURO PERIMÉTRICO

Consideraciones y observaciones:

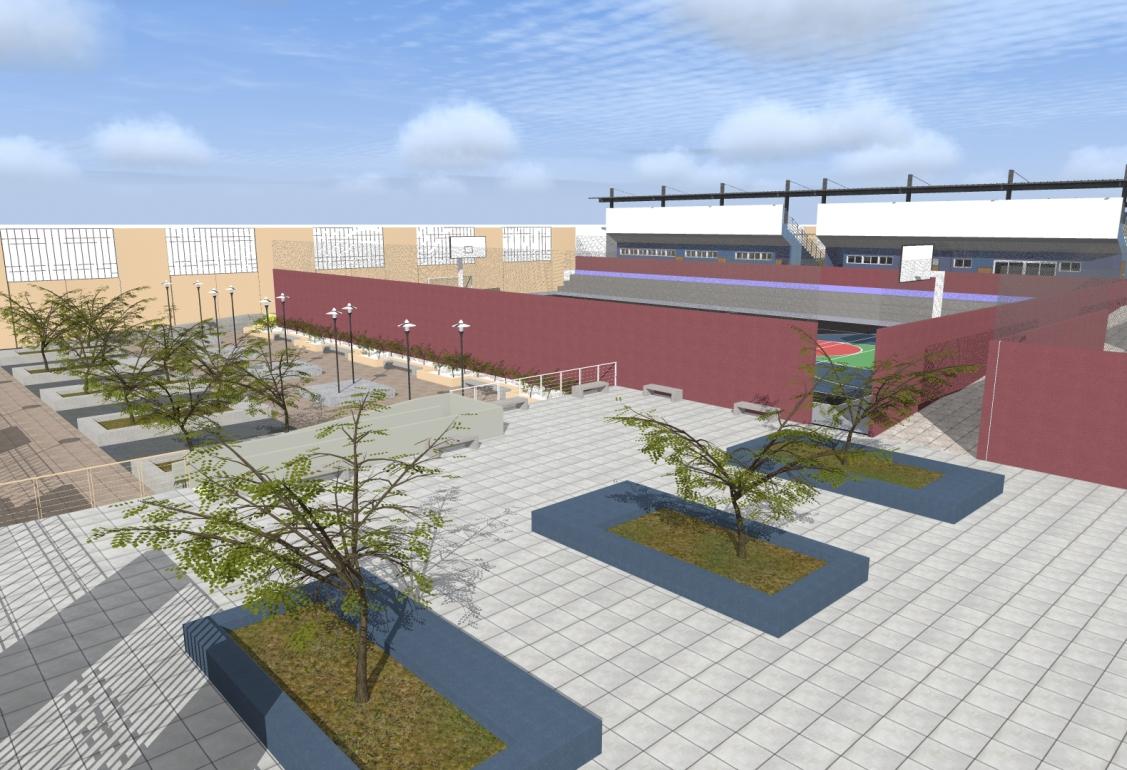

• Al observar detenidamente el diseño original del muro perimétrico, se puede notar que era bastante sencillo y carecía de elementos que permitieran una visión adecuada del polideportivo desde su exterior Esto impedía crear un ambienteacogedorparalosusuariosyvisitantesdellugar.

• Se ha llevado a cabo una corrección en el diseño del muro perimétrico con el fin de proporcionar una vista clara y visible del polideportivo desde el exterior. Para lograr este objetivo, se ha adoptado un enfoque minimalista en el diseño, evitandolasobrecargadeelementosarquitectónicosinnecesarios.
