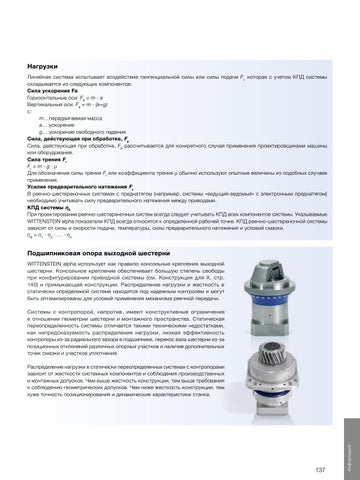

Нагрузки Линейная система испытывает воздействие тангенциальной силы или силы подачи F t, которая с учетом КПД системы складывается из следующих компонентов: Сила ускорения Fa Горизонтальные оси: Fa = m · a Вертикальные оси: Fa = m · (a+g) с: m…передвигаемая масса a… ускорение g… ускорение свободного падения Сила, действующая при обработке, Fp Сила, действующая при обработке, Fp рассчитывается для конкретного случая применения проектировщиками машины или оборудования. Сила трения Fr Fr = m · g · µ Для обозначения силы трения Fr или коэффициента трения µ обычно используют опытные величины из подобных случаев применения. Усилие предварительного натяжения Fv В реечно-шестереночных системах с преднатягом (например, системы «ведущий-ведомый» с электронным преднатягом) необходимо учитывать силу предварительного натяжения между приводами. КПД системы ηS При проектировании реечно-шестереночных систем всегда следует учитывать КПД всех компонентов системы. Указываемые WITTENSTEIN alpha показатели КПД всегда относятся к определенной рабочей точке. КПД реечно-шестереночной системы зависит от силы и скорости подачи, температуры, силы предварительного натяжения и условий смазки. ηS = η1 · η2 · … · ηn
Подшипниковая опора выходной шестерни WITTENSTEIN alpha использует как правило консольные крепления выходной шестерни. Консольное крепление обеспечивает большую степень свободы при конфигурировании приводной системы (см. Конструкция для Х, стр. 140) и примыкающей конструкции. Распределение нагрузки и жесткость в статически определимой системе находятся под надежным контролем и могут быть оптимизированы для условий применения механизма реечной передачи. Системы с контропорой, напротив, имеют конструктивные ограничения в отношении геометрии шестерни и монтажного пространства. Статическая переопределенность системы отличается такими техническими недостатками, как непредсказуемость распределения нагрузки, низкая эффективность контропоры из-за радиального зазора в подшипнике, перекос вала шестерни из-за позиционных отклонений различных опорных участков и наличие дополнительных точек смазки и участков уплотнения.
137
Информация
Распределение нагрузки в статически переопределенных системах с контропорами зависит от жесткости системных компонентов и соблюдения производственных и монтажных допусков. Чем выше жесткость конструкции, тем выше требования к соблюдению геометрических допусков. Чем ниже жесткость конструкции, тем хуже точность позиционирования и динамические характеристики станка.
