Wandlösungen

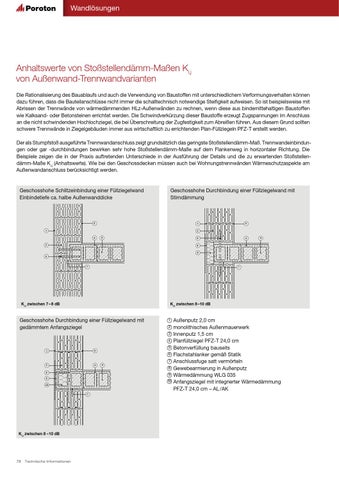

Anhaltswerte von Stoßstellendämm-Maßen Ki,j von Außenwand-Trennwandvarianten Die Rationalisierung des Bauablaufs und auch die Verwendung von Baustoffen mit unterschiedlichem Verformungsverhalten können dazu führen, dass die Bauteilanschlüsse nicht immer die schalltechnisch notwendige Steifigkeit aufweisen. So ist beispielsweise mit Abrissen der Trennwände von wärmedämmenden HLz-Außenwänden zu rechnen, wenn diese aus bindemittehaltigen Baustoffen wie Kalksand- oder Betonsteinen errichtet werden. Die Schwindverkürzung dieser Baustoffe erzeugt Zugspannungen im Anschluss an die nicht schwindenden Hochlochziegel, die bei Überschreitung der Zugfestigkeit zum Abreißen führen. Aus diesem Grund sollten schwere Trennwände in Ziegelgebäuden immer aus wirtschaftlich zu errichtenden Plan-Füllziegeln PFZ-T erstellt werden. Der als Stumpfstoß ausgeführte Trennwandanschluss zeigt grundsätzlich das geringste Stoßstellendämm-Maß. Trennwandeinbindungen oder gar -durchbindungen bewirken sehr hohe Stoßstellendämm-Maße auf dem Flankenweg in horizontaler Richtung. Die Beispiele zeigen die in der Praxis auftretenden Unterschiede in der Ausführung der Details und die zu erwartenden Stoßstellendämm-Maße Ki,j (Anhaltswerte). Wie bei den Geschossdecken müssen auch bei Wohnungstrennwänden Wärmeschutzaspekte am Außenwandanschluss berücksichtigt werden.
Geschosshohe Schlitzeinbindung einer Füllziegelwand Einbindetiefe ca. halbe Außenwanddicke
Geschosshohe Durchbindung einer Füllziegelwand mit Stirndämmung
3
1
1
3
2 4
5
4
6
2
5
8 9
6
7
7
Ki,j zwischen 8 –10 dB
Ki,j zwischen 7 – 8 dB
Geschosshohe Durchbindung einer Füllziegelwand mit gedämmtem Anfangsziegel
1 2 3 4 5
1
3
6 7 4
2
8
6
9
8
10
10
7
Ki,j zwischen 8 –10 dB
78
5
Technische Informationen
Außenputz 2,0 cm monolithisches Außenmauerwerk Innenputz 1,5 cm Planfüllziegel PFZ-T 24,0 cm Betonverfüllung bauseits Flachstahlanker gemäß Statik Anschlussfuge satt vermörteln Gewebearmierung in Außenputz Wärmedämmung WLG 035 Anfangsziegel mit integrierter Wärmedämmung PFZ-T 24,0 cm – AL /AK
