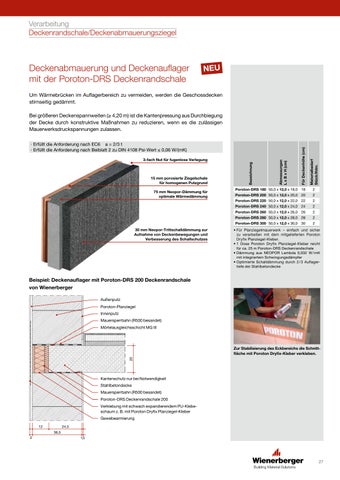

Verarbeitung Deckenrandschale/Deckenabmauerungsziegel
Deckenabmauerung und Deckenauflager mit der Poroton-DRS Deckenrandschale
NEU
Um Wärmebrücken im Auflagerbereich zu vermeiden, werden die Geschossdecken stirnseitig gedämmt.
75 mm Neopor-Dämmung für optimale Wärmedämmung
30 mm Neopor-Trittschalldämmung zur Aufnahme von Deckenbewegungen und Verbesserung des Schallschutzes
Materialbedarf Stück/lfdm.
15 mm porosierte Ziegelschale für homogenen Putzgrund
Bezeichnung
3-fach Nut für fugenlose Verlegung
Abmessungen L x B x H (cm)
· Erfüllt die Anforderung nach EC6 a = 2/3 t · Erfüllt die Anforderung nach Beiblatt 2 zu DIN 4108 Psi-Wert ≤ 0,06 W/(mK)
Für Deckenhöhe (cm)
Bei größeren Deckenspannweiten (≥ 4,20 m) ist die Kantenpressung aus Durchbiegung der Decke durch konstruktive Maßnahmen zu reduzieren, wenn es die zulässigen Mauerwerksdruckspannungen zulassen.
Poroton-DRS 180 50,0 x 12,0 x 18,0 18
2
Poroton-DRS 200 50,0 x 12,0 x 20,0 20
2
Poroton-DRS 220 50,0 x 12,0 x 22,0 22
2
Poroton-DRS 240 50,0 x 12,0 x 24,0 24
2
Poroton-DRS 260 50,0 x 12,0 x 26,0 26
2
Poroton-DRS 280 50,0 x 12,0 x 28,0 28
2
Poroton-DRS 300 50,0 x 12,0 x 30,0 30
2
• Für Planziegelmauerwerk – einfach und sicher zu verarbeiten mit dem mitgelieferten Poroton Dryfix Planziegel-Kleber. • 1 Dose Poroton Dryfix Planziegel-Kleber reicht für ca. 25 m Poroton-DRS Deckenrandschale • Dämmung aus NEOPOR Lambda 0,032 W / mK mit integriertem Schwingungsdämpfer • Optimierte Schalldämmung durch 2 / 3 Auflagertiefe der Stahlbetondecke
Beispiel: Deckenauflager mit Poroton-DRS 200 Deckenrandschale von Wienerberger Außenputz Poroton-Planziegel Innenputz Mauersperrbahn (R500 besandet) Mörtelausgleichsschicht MG III
20
Zur Stabilisierung des Eckbereichs die Schnittfläche mit Poroton Dryfix-Kleber verkleben.
Kantenschutz nur bei Notwendigkeit Stahlbetondecke Mauersperrbahn (R500 besandet) Poroton-DRS Deckenrandschale 200 Verklebung mit schwach expandierendem PU-Klebeschaum z. B. mit Poroton Dryfix Planziegel-Kleber Gewebearmierung 12
24,5 36,5
2
1,5
27
