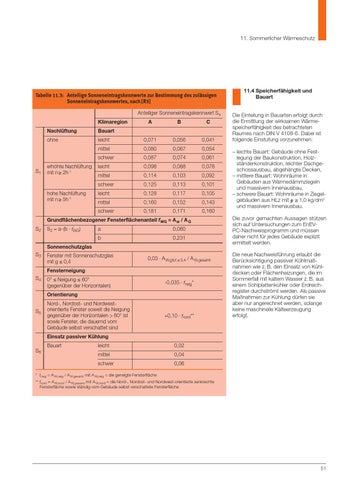

11. Sommerlicher Wärmeschutz
Tabelle 11.3: Anteilige Sonneneintragskennwerte zur Bestimmung des zulässigen Sonneneintragskennwertes, nach [R3] Anteiliger Sonneneintragskennwert S x Klimaregion
S1
A
B
C
Nachlüftung
Bauart
ohne
leicht
0,071
0,056
0,041
mittel
0,080
0,067
0,054
schwer
0,087
0,074
0,061
leicht
0,098
0,088
0,078
mittel
0,114
0,103
0,092
schwer
0,125
0,113
0,101
leicht
0,128
0,117
0,105
mittel
0,160
0,152
0,143
schwer
0,181
0,171
0,160
erhöhte Nachlüftung mit n ≥ 2h-1
hohe Nachlüftung mit n ≥ 5h-1
Grundflächenbezogener Fensterflächenanteil fWG = A w / A G
S2
S2 = a-(b · fWG)
a
0,060
b
0,231
Sonnenschutzglas
S3
Fenster mit Sonnenschutzglas mit g ≤ 0,4
0,03 · A W,gtot ≤ 0,4 / A W,gesamt
Fensterneigung
S4
0° ≤ Neigung ≤ 60° (gegenüber der Horizontalen)
-0,035 ∙ fneig*
Orientierung
S5
Nord-, Nordost- und Nordwestorientierte Fenster soweit die Neigung gegenüber der Horizontalen > 60° ist sowie Fenster, die dauernd vom Gebäude selbst verschattet sind
+0,10 ∙ fnord**
11.4 Speicherfähigkeit und Bauart Die Einteilung in Bauarten erfolgt durch die Ermittlung der wirksamen Wärmespeicherfähigkeit des betrachteten Raumes nach DIN V 4108-6. Dabei ist folgende Einstufung vorzunehmen: – leichte Bauart: Gebäude ohne Festlegung der Baukonstruktion, Holzständerkonstruktion, leichter Dachgeschossausbau, abgehängte Decken, – mittlere Bauart: Wohnräume in Gebäuden aus Wärmedämmziegeln und massivem Innenausbau, – schwere Bauart: Wohnräume in Ziegelgebäuden aus HLz mit ρ ≥ 1,0 kg/dm3 und massivem Innenausbau. Die zuvor gemachten Aussagen stützen sich auf Untersuchungen zum EnEVPC-Nachweisprogramm und müssen daher nicht für jedes Gebäude explizit ermittelt werden. Die neue Nachweisführung erlaubt die Berücksichtigung passiver Kühlmaßnahmen wie z. B. den Einsatz von Kühldecken oder Flächenheizungen, die im Sommerfall mit kaltem Wasser z. B. aus einem Sohlplattenkühler oder Erdreichregister durchströmt werden. Als passive Maßnahmen zur Kühlung dürfen sie aber nur angerechnet werden, solange keine maschinelle Kälteerzeugung erfolgt.
Einsatz passiver Kühlung Bauart
S6
leicht
0,02
mittel
0,04
schwer
0,06
* fneig = A W,neig / A W,gesamt mit A W,neig = die geneigte Fensterfläche ** fnord = A W,nord / A W,gesamt mit A W,nord = die Nord-, Nordost- und Nordwest-orientierte senkrechte Fensterfläche sowie ständig vom Gebäude selbst verschattete Fensterfläche
