Bereich / Mst.

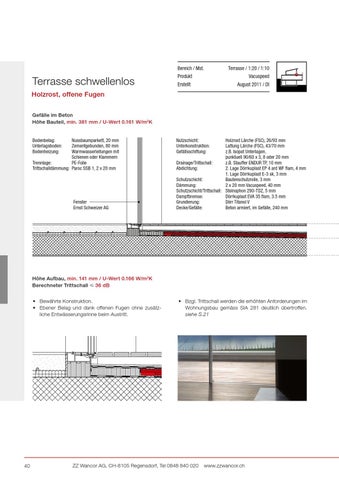

Terrasse schwellenlos
Terrasse / 1:20 / 1:10
Produkt
Vacuspeed
Erstellt
August 2011 / DI
Holzrost, offene Fugen Gefälle im Beton Höhe Bauteil, min. 381 mm / U-Wert 0.161 W/m2K Bodenbelag: Unterlagsboden: Bodenheizung:
Nussbaumparkett, 20 mm Zementgebunden, 80 mm Warmwasserleitungen mit Schienen oder Klammern Trennlage: PE-Folie Trittschalldämmung: Paroc SSB 1, 2 x 20 mm
Fenster Ernst Schweizer AG
Nutzschicht: Unterkonstruktion: Gefällsschiftung:
Holzrost Lärche (FSC), 26/93 mm Lattung Lärche (FSC), 43/70 mm z.B. Isopat Unterlagen, punktuell 90/60 x 3, 8 oder 20 mm Drainage/Trittschall: z.B. Stauffer ENDUR TP, 10 mm Abdichtung: 2. Lage Dörrkuplast EP 4 ard WF flam, 4 mm 1. Lage Dörrkuplast E-3 sk, 3 mm Bautenschutzrolle, 3 mm Schutzschicht: 2 x 20 mm Vacuspeed, 40 mm Dämmung: Schutzschicht/Trittschall: Steinophon 290-TDZ, 5 mm Dörrkuplast EVA 35 flam, 3.5 mm Dampfbremse: Dörr Titanol V Grundierung: Beton armiert, im Gefälle, 240 mm Decke/Gefälle:
Höhe Aufbau, min. 141 mm / U-Wert 0.166 W/m2K Berechneter Trittschall < 36 dB • Bewährte Konstruktion. • Ebener Belag und dank offenen Fugen ohne zusätzliche Entwässerungsrinne beim Austritt.
40
• Bzgl. Trittschall werden die erhöhten Anforderungen im Wohnungsbau gemäss SIA 281 deutlich übertroffen. siehe S.21
