Bereich / Mst.
Boden / 1:20 / 1:10
Produkt
Wohnraum
Erstellt
Vacuspeed August 2011 / DI

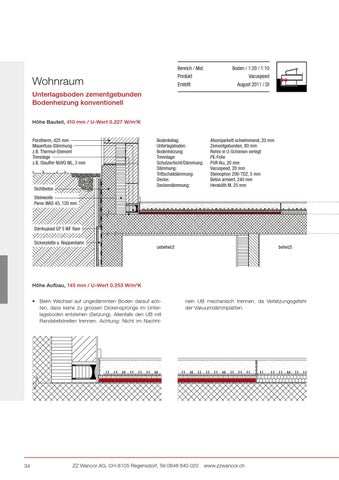

Unterlagsboden zementgebunden Bodenheizung konventionell Höhe Bauteil, 410 mm / U-Wert 0.227 W/m2K Porotherm, 425 mm Mauerfuss-Dämmung z.B. Thermur-Element Trennlage z.B. Stauffer NUVO WL, 3 mm
Sichtbeton
Bodenbelag: Unterlagsboden: Bodenheizung: Trennlage: Schutzschicht/Dämmung: Dämmung: Trittschalldämmung: Decke: Deckendämmung:
Ahornparkett schwimmend, 20 mm Zementgebunden, 80 mm Rohre in U-Schienen verlegt PE-Folie PUR Alu, 20 mm Vacuspeed, 20 mm Steinophon 290-TDZ, 5 mm Beton armiert, 240 mm Heraklith M, 25 mm
Steinwolle Paroc WAS 45, 120 mm
Dörrkuplast EP 5 WF flam Sickerplatte o. Noppenbahn
unbeheizt
beheizt
Höhe Aufbau, 145 mm / U-Wert 0.253 W/m2K • Beim Wechsel auf ungedämmten Boden darauf achten, dass keine zu grossen Dickensprünge im Unterlagsboden entstehen (Setzung). Allenfalls den UB mit Randstellstreifen trennen. Achtung: Nicht im Nachhi-
34
nein UB mechanisch trennen, da Verletzungsgefahr der Vakuumdämmplatten.
ZZ Wancor AG, CH-8105 Regensdorf, Tel 0848 840 020
84282_Technische_Broschüre_Vakkumdämmung_Inhalt_D.indd 34
