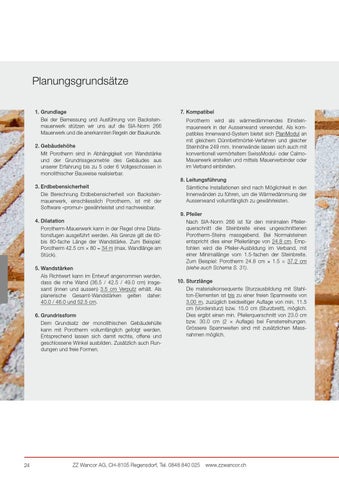

Planungsgrundsätze 1. Grundlage Bei der Bemessung und Ausführung von Backsteinmauerwerk stützen wir uns auf die SIA-Norm 266 Mauerwerk und die anerkannten Regeln der Baukunde. 2. Gebäudehöhe Mit Porotherm sind in Abhängigkeit von Wandstärke und der Grundrissgeometrie des Gebäudes aus unserer Erfahrung bis zu 5 oder 6 Vollgeschossen in monolithischer Bauweise realisierbar. 3. Erdbebensicherheit Die Berechnung Erdbebensicherheit von Backsteinmauerwerk, einschliesslich Porotherm, ist mit der Software «promur» gewährleistet und nachweisbar. 4. Dilatation Porotherm-Mauerwerk kann in der Regel ohne Dilatationsfugen ausgeführt werden. Als Grenze gilt die 60bis 80-fache Länge der Wandstärke. Zum Beispiel: Porotherm 42.5 cm × 80 = 34 m (max. Wandlänge am Stück). 5. Wandstärken Als Richtwert kann im Entwurf angenommen werden, dass die rohe Wand (36.5 / 42.5 / 49.0 cm) insgesamt (innen und aussen) 3.5 cm Verputz erhält. Als planerische Gesamt-Wandstärken gelten daher: 40.0 / 46.0 und 52.5 cm. 6. Grundrissform Dem Grundsatz der monolithischen Gebäudehülle kann mit Porotherm vollumfänglich gefolgt werden. Entsprechend lassen sich damit rechte, offene und geschlossene Winkel ausbilden. Zusätzlich auch Rundungen und freie Formen.
24
7. Kompatibel Porotherm wird als wärmedämmendes Einsteinmauerwerk in der Aussenwand verwendet. Als kompatibles Innenwand-System bietet sich PlanModul an mit gleichem Dünnbettmörtel-Verfahren und gleicher Steinhöhe 249 mm. Innenwände lassen sich auch mit konventionell vermörteltem SwissModul- oder CalmoMauerwerk erstellen und mittels Mauerverbinder oder im Verband einbinden. 8. Leitungsführung Sämtliche Installationen sind nach Möglichkeit in den Innenwänden zu führen, um die Wärmedämmung der Aussenwand vollumfänglich zu gewährleisten. 9. Pfeiler Nach SIA-Norm 266 ist für den minimalen Pfeilerquerschnitt die Steinbreite eines ungeschnittenen Porotherm-Steins massgebend. Bei Normalsteinen entspricht dies einer Pfeilerlänge von 24.8 cm. Empfohlen wird die Pfeiler-Ausbildung im Verband, mit einer Minimallänge vom 1.5-fachen der Steinbreite. Zum Beispiel: Porotherm 24.8 cm × 1.5 = 37.2 cm (siehe auch Schema S. 31). 10. Sturzlänge Die materialkonsequente Sturzausbildung mit Stahlton-Elementen ist bis zu einer freien Spannweite von 3.00 m, zuzüglich beidseitiger Auflage von min. 11.5 cm (Vordersturz) bzw. 15.0 cm (Sturzbrett), möglich. Dies ergibt einen min. Pfeilerquerschnitt von 23.0 cm bzw. 30.0 cm (2 × Auflage) bei Fensterreihungen. Grössere Spannweiten sind mit zusätzlichen Massnahmen möglich.
