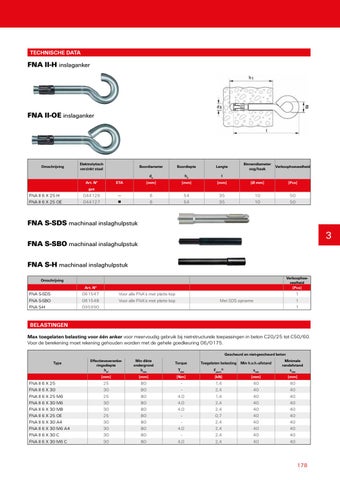

TECHNISCHE DATA
FNA II-H inslaganker
FNA II-OE inslaganker
Omschrijving
Elektrolytisch verzinkt staal Art. N°
Boordiameter
Boordiepte
Lengte
Binnendiameter oog/haak
Verkoophoeveelheid
do
h2
l
ETA
[mm]
[mm]
[mm]
[Ø mm]
[Pcs]
—
6 6
54 54
35 35
10 10
50 50
gvz
FNA II 6 X 25 H FNA II 6 X 25 OE
044126 044127
■
FNA S-SDS machinaal inslaghulpstuk
3
FNA S-SBO machinaal inslaghulpstuk FNA S-H machinaal inslaghulpstuk Verkoophoeveelheid [Pcs]
Omschrijving Art. N°
FNA S-SDS FNA S-SBO FNA S-H
061547 061548 095990
Voor alle FNA‘s met platte kop Voor alle FNA‘s met platte kop
1 1 1
Met SDS opname
BELASTINGEN Max toegelaten belasting voor één anker voor meervoudig gebruik bij niet-structurele toepassingen in beton C20/25 tot C50/60. Voor de berekening moet rekening gehouden worden met de gehele goedkeuring 06/0175. Gescheurd en niet-gescheurd beton Type
FNA II 6 X 25 FNA II 6 X 30 FNA II 6 X 25 M6 FNA II 6 X 30 M6 FNA II 6 X 30 M8 FNA II 6 X 25 OE FNA II 6 X 30 A4 FNA II 6 X 30 M6 A4 FNA II 6 X 30 C FNA II 6 X 30 M6 C
Effectieveverankeringsdiepte hef
Min dikte ondergrond hmin
[mm]
[mm]
25 30 25 30 30 25 30 30 30 30
80 80 80 80 80 80 80 80 80 80
4,0 4,0 4,0 4,0 4,0
Torque
Toegelaten belasting
Tinst
Fperm3)
smin
Minimale randafstand cmin
[Nm]
[kN]
[mm]
[mm]
1,4 2,4 1,4 2,4 2,4 0,7 2,4 2,4 2,4 2,4
40 40 40 40 40 40 40 40 40 40
40 40 40 40 40 40 40 40 40 40
Min h.o.h.-afstand
