MODUL ZA PRETOČNO SEGREVANJE PITNE VODE

De Dietrich FWM 50-170 in FWM 70-240

Pripravil: Matjaž Strušnik / m.strusnik@veto.si

Pretočni modul sanitarne vode FWM 50-170 in FWM 70-240 je vnaprej sestavljena skupina armatur in opreme za učinkovit prenos toplote med rezervoarjem z zalogo tople vode in oskrbo iztočnih mest v objekt s toplo sanitarno vodo.

Uporablja se za udobno in higiensko segrevanje sanitarne vode po principu pretočnega grelnika z neprekinjenim vodnim tokom v večstanovanjskih in poslovnih stavbah. Namesti se med vmesni rezervoar segrete ogrevalne (kotlovske) vode, za katero ni potrebno zagotavljati pogojev ustreznosti za pitno vodo in priključkom na oskrbo s pitno sanitarno vodo.

Pretočni modul za segrevanje sanitarne vode je vnaprej sestavljena skupina armatur in opreme za učinkovit prenos toplote med vmesnim rezervoarjem in oskrbo s toplo sanitarno vodo. Modul je opremljen s krmilnikom, ki krmili vgrajeno primarno obtočno črpalko za črpanje vode iz vmesnega rezervoarja in krmiljenje cirkulacijske črpalke ter motornih pogonov zapornih ventilov pri kaskadni vezavi dveh modulov.

Priključki

1. Primarna stran - povratek v rezervoar

2. Sekundarna stran - obtok tople vode, povratek cirkulacijskega voda

3. Sekundarna stran - dovod hladne vode

4. Sekundarna stran - izhod tople vode

5. Primarna stran - dovod iz rezervoarja

Oprema

A Krogelni ventil s povratnim ventilom

B Primarna črpalka

C Nepovratni ventil z izpustnim ventilom

D Cirkulacijska črpalka sanitarne vode

E Zaporni ventil z izpustnim ventilom

F Zaporni ventil z izpustnim ventilom

G Zaporni ventil z izpustnim ventilom in merilnikom temperature

H Ventil za polnjenje in praznjenje ter temperaturna sonda

I Merilnik pretoka FlowSonic

J Ploščni izmenjevalnik toplote

K Priključek cirkulacije sanitarne vode

L Izpust (primarni krog)

M Senzor temperature in varnostni ventil 10 bar za pitno vodo.*

N Krogelni ventil s povratnim ventilom

* Samo za zaščito postaje. Ne nadomešča varnostnega ventila, ki mora biti nameščen pred postajo!

Na voljo sta modula dveh toplotnih moči in se izbereta glede na potrebe po topli vodi.

Največji pretok skozi FWM modul pri nastavljeni temperaturi toplotne sanitarna

Največji pretok pri nastavitvi iztočne temperature vode na 45 °C Moč prenosa toplote

Tabela 1: Zmogljivosti modula pri vstopni temperaturi hladne vode 10°C.

Pretočni modul za segrevanje sanitarne vode se namesti ob vmesnem rezervoarju na stabilno podlago, to je steno iz kompaktnega materiala. Montiramo ga v navpičnem položaju.

Prednost takšnega načina segrevanja sanitarne vode je, da se zaloga toplote hrani v rezervoarju brez posebnih zahtev, ki jih je potrebno izpolnjevati v primeru hrambe toplote v hranilnikih, polnjenih s pitno vodo. Ker se v čedalje večji meri za potrebe ogrevanja stavb in segrevanja sanitarne vode vgrajuje toplotne črpalke, katere ne dosegajo temperature, ki so potrebne za segrevanje sanitarne vode nad temperaturo 60ºC za zaščito proti razvoju bakterij – legionele, je sistem s pretočnim segrevanjem pitne vode najbolj primerna rešitev.

Da se lahko izvede pregrevanje same cevne inštalacije za razvod tople vode v stavbi, se v cirkulacijski vod dogradi dodatni električni grelnik, ki dvigne temperaturo obtočne vode v cirkulacijskem vodu. Iz našega prodajnega programa je za ta primer mogoče dograditi električni grelnik proizvajalca Stiebel Eltron SHD 30 S.

Varnostna skupina po SIST EN 806 (DIN 1988)

Modul mora biti na vstopu hladne vode opremljen z varnostno skupino v skladu s SIST EN 806 (DIN 1988), ki jo sestavljajo montažni zaporni ventil, varnostni izpustni ventil s tlakom odpiranja najmanj 8 bar in proti-povratni ventil. Med priključkom na pretočni modul in varnostno skupino se za izogib morebitnemu izpuščanju varnostnega ventila, lahko dodatno vgradi še zaprto raztezna posoda za sanitarno vodo.

Izbira vmesnega rezervoarja

Naslednja tabela omogoča približno določitev potrebne prostornine rezervoarja.

Temperatura vmesnega rezervoarja Tempratura TSV nastavljena s krmilnikom

Količnik za določitev prostorninevmesnega rezervoarja

Primer izračuna za dimenzioniranje rezervoarja:

Temperatura vmesnega rezervoarja: 60°C

Potrebna iztočna količina tople vode: 20 l/min

Temperatura sanitarne vode programirana na regulatorju: 45°C

Čas črpanja iz rezervoarja brez dodatnega ogrevanja - avtonomija: 20 min

VR = 20 lit/min * 20 min * 0.8 = 320 lit

Vmesni rezervoar mora imeti prostornino najmanj 320 litrov.

Cirkulacija tople sanitarne vode

Modula FWM 50-170 in FWM 70-240, ki sta v osnovi dobavljena brez cirkulacije, je mogoče naknadno opremiti s kompletom za cirkulacijo tople sanitarne vode (izdelek št. 7606152), ki je krmiljen z integrirano regulacijo modula.

Da se lahko izvede pregrevanje same cevne inštalacije za razvod tople vode v stavbi, se v cirkulacijski vod dogradi dodatni električni grelnik, ki dvigne temperaturo obtočne vode v cirkulacijskem vodu. Iz našega prodajnega programa je za ta primer mogoče dograditi električni grelnik proizvajalca Stiebel Eltron SHD 30 S, ki omogoča nastavitev izhodne temperature vode do 85ºC in pretok vode do 18 lit/min.

Slika modula

Vezava dveh modulov v kaskado

V primeru večjih potreb, kot jih omogoča posamezni modul, se lahko uporabi možnost kaskadne povezave dveh modulov. V kaskadno povezavo se vedno vgrajuje le dva modula iste zmogljivosti. Za povezavo dveh modulov se uporabi montažni komplet, s cevnimi povezavami za hidravlično uravnotežitev po sistemu Tihelman.

Priključki

1. Primarna stran - dovod iz rezervoarja

2. Primarna stran - povratek v rezervoar

3. Sekundarna stran - dovod hladne vode

4. Sekundarna stran - izhod tople vode

5. Sekundarna stran - obtok tople vode, povratek cirkulacijskega voda

Slika 4: Montažni komplet za kaskadno hidravlično vezavo dveh modulov

DANFOSS ALLY™

Kako učinkovito prihraniti in posledično znižati stroške ogrevanja?

Analize porabe energije v gospodinjstvih so pokazale, da je največji porabnik centralno ogrevanje. Za prihranek pri stroških ogrevanja je osnovni pogoj ustrezna uporaba naprav za regulacijo temperature. Če temperaturo znižamo že samo za 1°C, lahko prihranimo približno 5−6 % energije. Temperatura mora biti prilagojena tudi vrsti prostora. V spalnici npr. ne potrebujemo več kot 17−19°C, medtem ko nam bo v dnevni sobi prijetno pri 21°C. Energijo bi bilo nemogoče prihraniti brez uporabe termostatskih ventilov in glav, ki poskrbijo za prilagajanje temperature. V Danfossovi ponudbi boste našli tako mehanske kot elektronske rešitve, vendar pa so slednje tiste, s katerimi boste lahko prihranili do 30 % energije.

Poznate Danfoss Ally™ - to je naša pametna termostatska glava

Danfoss Ally™ predstavlja novo generacijo pametnega sistema upravljanja z ogrevanjem, ki zagotavlja popolni nadzor nad radiatorji in talnim ogrevanjem s poljubnega mesta. Danfoss Ally™ je sistem, ki deluje v oblaku in ki temelji na najbolj priljubljenem komunikacijskem protokolu ZigBee, ki zagotavlja možnost povezave z drugimi sistemi upravljanja. Sistem ogrevanja lahko dodatno upravljate z glasovnimi ukazi, saj je Danfoss Ally™ povezan tudi z glasovnim asistentom.

Brez nepotrebnih krmilnikov

Prišel je čas, ko se lahko poslovimo od tradicionalnih regulatorjev in pozdravimo pametni sistem ogrevanja, ki ga lahko pospravite v žep. Danfoss Ally™ ponuja vse prednosti celovitega in pametnega sistema ogrevanja, ki jih najdete v uporabniku prijazni aplikaciji. Zdaj bo pametni telefon vse, kar boste potrebovali za upravljanje z ogrevanjem.

Lastnosti in prednosti

Upravljanje z aplikacijo s poljubnega mesta Imejte nadzor nad ogrevanjem. Vedno. Ne glede na to, kje se nahajate.

Glasovno upravljanje

Natančna nastavitev temperature

»Hej, Google, vključi ogrevanje v kopalnici!«

Natančnost! Nastavite 21 °C. Ogrevajte na 21 °C. Nič več. Nič manj.

Do 30 % prihranek energije Prijetne temperature in zadovoljna denarnica.

Časovni razpored ogrevanja

Preprosta namestitev

Tiho delovanje

Preprosta uporaba

Prilagodite ogrevanje ritmu svojega dneva. Višja raven udobja. Nižji stroški. Pametno, kajne?

Namestitev in nastavitev Danfoss Ally™ sta tako preprosti, kot prešteti do 3!

Termostatska glava bo tudi ponoči odprla ventil in to povsem neslišno.

Življenje je že tako ali tako zapleteno. Ni treba, da si ga še bolj zapletete s sistemom za ogrevanje svojega doma. Zanesite se na pametni sistem Danfoss Ally™, ki se lahko pohvali z intuitivnim delovanjem.

Funkcija odprtega okna Ally™: »Ste pustili odprto okno?« … Nič hudega, v 30 minutah bo vse urejeno.

Certifikat ZigBee 3.0.

Omogoča povezavo sistema z rešitvami drugih proizvajalcev.

Odprt API Še več možnosti integracije.

Danfoss Ally™ predstavlja pametno ogrevalno rešitev, s katero torej zlahka prilagodite temperaturo prostora in tako prihranite pri računu za ogrevanje.

HIŠNA BLAGOVNA ZNAMKA - ZMAGOVALKA V BOJU S KONKURENCO

Blagovna znamka Vselect je osredotočena na potrošnike in ponuja dodano vrednost, poenostavi proces izbiranja in odločanja ter s tem skrajša čas nakupa. Predvsem pa kupcu jamči za kakovost.

Vodja prodajnega programa - vprašajte za več: j.krajger@veto.si

Energetsko U Inkovite In Obstojne Cevi

Sistem predizoliranih plastičnih cevi AustroPUR/PEX združuje maksimalno fleksibilnost z minimalnimi toplotnimi izgubami. Edinstvena kombinacija odličnih izolacijskih lastnosti poliuretanske pene (PUR) kot izolacijske sredice in visoko fleksibilne zamrežene polietilenske pene (XPE) kot robne izolacije postavlja nove standarde pri gradnji cevovodov. Rezultat je zelo fleksibilen predizoliran cevni sistem AustroPUR za daljinsko ogrevanje z odlično toplotno izolacijo.

- VEČ KOT 35 LET IZKUŠENJ NA PODROČJU ENERGETSKIH REŠITEV ZA OGREVANJE IN HLAJENJE

- IZDELANO V AVSTRIJI

- PODJETJE DELUJE POD OKRILJEM VODILNEGA SVETOVNEGA PROIZVAJALCA FLEKSIBILNIH IZOLACIJSKIH MATERIALOV ARMACELL (prevzem v 2022)

AustroPUR double

POVEZAVA OMREŽIJ ZA LOKALNO IN DALJINSKO OGREVANJE

OGREVANJE, TOPLA VODA

HLADILNI SISTEMI

TRANSPORT KEMIKALIJ

AustroPEX double

POVEZAVA OMREŽIJ ZA LOKALNO IN DALJINSKO OGREVANJE

OGREVANJE, TOPLA VODA, HLADNA VODA

HLADILNI SISTEMI

TRANSPORT KEMIKALIJ

AustroPEX WPP cevi za toplotne črpalke

Dimniki Za Kondenzacijske In Nizkotemperaturne Kotle

V izogib napakam in pomanjkljivostim pri montaži - 2 . del

V prejšnji številki naših novic smo že predstavili prvih šest pogostih napak, ki jih zaznavamo pri delu s plastičnimi dimniki na objektih. Nabor montažnih napak in pomanjkljivosti, ki so pogosta težava, danes dopolnjujemo še z opisom treh pogostih napak, ki se jim je treba pri montaži izogniti:

Povzeto po: www.almeva.cz

Namestite odvoda kondenza pred kaskado tipa AXIAL

Proizvajalec Almeva priporoča postavitev revizijskega T-kosa z odtokom kondenza pred aksialne kaskade. AKSIALNA kaskada je skupni odvod dimnih plinov, ki se nahaja neposredno nad kotli v točki odvodnih elementov, preko katerih se kondenz steka neposredno v kotel.

Obrazložitev: Če pred kaskado ne postavimo revizijskega T-kosa z odvodom kondenza, bo nastali kondenz iz vseh kotlov odtekal samo v prvi kotel v kaskadi. Tako bo prvi kotel imel npr. 4-krat večji pretok kondenza, kot je predviden, kar ga lahko poškoduje. Priporočamo, da se v primeru nejasnosti pri sami izvedbi vedno posvetujete z nami. Tako se boste v prihodnje izognili nepotrebnim težavam, ki bi lahko nastale zaradi delovanja sistema za odvod dimnih plinov.

Za merjenje nadtlačnih poti dimnih plinov je treba uporabiti sistemske elemente, ki so zasnovani za ta namen.

Utemeljitev: Pri vakuumskih dimovodnih poteh se v dimovodno cev lahko izvrta merilno luknjo za merjenje dimnih plinov, ki jo nato zalepimo z aluminijastim trakom. V primeru dimovodnih cevi, ki so pod tlakom, je to strogo prepovedano: pot dimnih plinov pod tlakom mora biti popolnoma tesna in za merjenje dimnih plinov je potrebno uporabiti sistemske elemente.

Fleksibilna cev mora biti zasidrana tako na dnu dimnika kot tudi na izhodu. Obrazložitev: Gibljiva cev se zaradi temperature razteza, zato je potrebno, da je cev trdno zasidrana na dnu dimnika in na vrhu dimnika. Če cev ne bi bila zasidrana niti na izhodu iz dimnika, bi lahko cev zdrsnila in celo počila.

• NATANČNA IZDELAVA USTREZA NAJVIŠJIM RAZREDOM KAKOVOSTI

• INOVATIVNA TEHNOLOGIJA SPAJANJA

• VIJAČNA POVEZAVA

• KONSTRUKCIJSKE REŠITVE ZA ODVANJANJE KONDENZATA

• REVIZIJSKO OKENCE

Prodajni katalog z vsemi novostmi že na voljo!

E Ve V Prodajnem Programu

TERMOSTATSKA ARMATURA ZA TUŠ IN NADG Z DIVERTERJEM 2 IZHODA

Novo V Ponudbi

Vodja prodajnega programa radiatorjevvprašajte za nasvet: t.dobravec@veto.si

Za več informacij o izposoji vprašajte vodjo prodajnega programa: j.krajger@veto.si ali tehnične svetovalce v svoji trgovini skupine Veto Group.

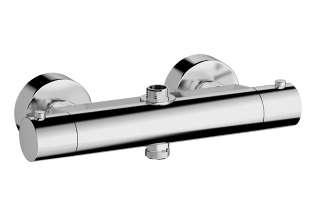

TERMOSTATSKA ARMATURA ZA TUŠ IZHOD SPODAJ
