John Deere Catalogue - Front Axle 4WD

Page 60

e

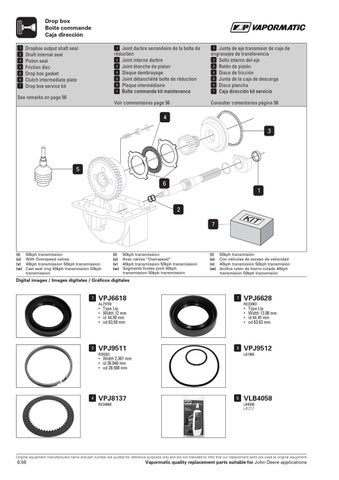

Drop box Boîte commande Caja dirección

output shaft seal A Dropbox Shaft internal B Piston seal seal C Friction disc D Drop box gasket E Clutch intermediate plate F Drop box service kit G See remarks on page 56

Joint darbre secondaire de la boîte de Aréduction interne darbre B Joint étanche de piston C Joint Disque dembrayage D Joint détanchéité E Plaque intermédiaireboîte de réduction F Boîte commande kit maintenance G

Junta de eje transmisor de caja de Aengranajes de transferencia interno del eje B Sello de pistón C Retén Disco de D Junta de fricción la caja de descarga E Disco plancha F Caja dirección kit servicio G

Voir commentaires page 56

Consultar comentarios página 56

D C E F

A B G

(t) (u) (v) (w)

50kph transmission With Overspeed valves 40kph transmission 50kph transmission Cast seal ring 40kph transmission 50kph transmission

(t) (u) (v) (w)

50kph transmission Avec valves “Overspeed” 40kph transmission 50kph transmission Segments fontes joint 40kph transmission 50kph transmission

(t) (u) (v) (w)

KIT

50kph transmisión Con válvulas de exceso de velocidad 40kph transmisión 50kph transmisión Anillos retén de hierro colado 40kph transmisión 50kph transmisión

Digital images / Images digitales / Gráficos digitales

A VPJ6618

A VPJ6628

B VPJ9511

C VPJ9512

D VPJ8137

E VLB4058

AL79750

• • • •

Type Lip Width 12 mm id 44.50 mm od 63.50 mm

R39283

• Width 2.367 mm • id 26.048 mm • od 28.588 mm

RE34868

RE33083

• • • •

Type Lip Width 13.08 mm id 44.45 mm od 63.63 mm

L61966

L64500 L41217

Original equipment manufacturers name and part number are quoted for reference purposes only and are not intended to infer that our replacement parts are used as original equipment

6.56

Vapormatic quality replacement parts suitable for John Deere applications
