Rolă întindere curea distribuție SKF VKM 15218 – Instrucțiuni de montare

GM Astra H/J, Combo, Corsa C/D, Meriva, Mokka, Zafira B CHEVROLET Cruze, Trax, HONDA Civic VII

Sugestii de montare SKF

Producător vehicul Cod (OE) rolă întindere curea

GM

Honda

56 36 403, 56 36 739, 97249944, 97249945

14530-PLZ-D00 VKM 15218 VKMA 05609, VKMA 05700

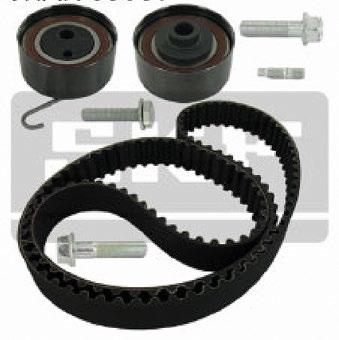

SKF recomandă urmarea pașilor de montare din paginile următoare pentru schimbarea profesională a rolei de întindere curea distribuție VKM 15218 și pentru a evita alinierea greșită. Kit întindere curea distribuție SKF Kit curea distribuție SKF

VKM 15218

M D=65 W=28 VKMA 05700 VKMA 05609

Rolă întindere curea distribuție SKF VKM 15218 – Instrucțiuni de montare

Noul știft adaptor se regăsește în kit-urile de curea distribuție SKF VKMA 05609 și VKMA 05700. Noul știft trebuie introdus în orificiul de poziționare a motorului. Nu reutilizați știftul niciodată în cazul în care este uzat.

1. Montați noul știft și strângeți la un cuplu de 18,6 Nm.

2. Așezați arcul rolei de întindere pe știftul montat anterior și fixați rola de întindere curea SKF VKM 15218.

Atenție!

Asigurați-vă că baza structurii de tensionare curea se potrivește corespunzător cu suprafața de îmbinare de pe blocul de motor! Dacă potrivirea nu este corectă, ultima secțiune a arcului rolei de întindere curea se va întinde între suprafețele de îmbinare în timpul celui de-al treilea pas de reglare și va provoca probleme de funcționare precisă, ceea ce duce la deteriorarea motorului.

3. Folosind o cheie hexagonală, rotiți placa de reglare a rolei de întindere curea în sens invers acelor de ceasornic până la poziția orei 5. După care strângeți ușor șurubul de fixare a rolei de întindere. Reglarea este esențială pentru ca cureaua să funcționeze corect! 4. Observație! Montați cureaua de distribuție în următoarea ordine: pinion ax cu came, pinionul pompei de dozare, rolă ghidaj curea, iar apoi rola de întindere curea. Cureaua de distribuție trebuie să se miște liber pe rola de întindere curea. 5. Slăbiți șurubul de fixare a rolei de întindere curea, astfel încât arcul rolei de întindere să tensioneze cureaua de distribuție. 6. Strângeți șurubul de fixare la un cuplu de 49 Nm în timp ce țineți placa de bază a rolei de întindere curea în poziție cu o cheie hexagonală.

Atenție!

După ce rotiți blocul motor de două ori, asigurați-vă întotdeauna că rola de întindere curea și cureaua rulează în mod corespunzător și tija arcului elicoidal nu a înțepenit între suprafețele de îmbinare.

Pentru vizualizarea videoclipurilor SKF pe Youtube vă rugăm scanați codurile QR!
