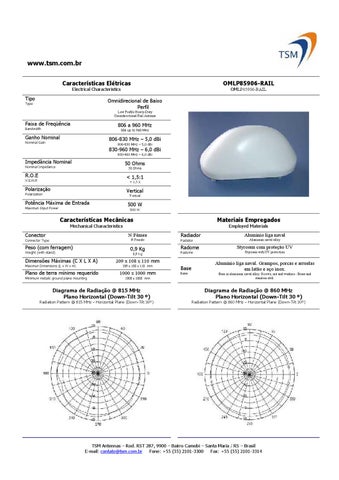

www.tsm.com.br Características Elétricas
OMLP85906-RAIL OMLP85906-RAIL
Electrical Characteristics
Tipo
Omnidirecional de Baixo Perfil
Type
Low Profile Heavy-Duty Omnidirectional Rail Antenna
Faixa de Freqüência
806 a 960 MHz
Bandwidth
806 up to 960 MHz
Ganho Nominal
806-830 MHz – 5,0 dBi
Nominal Gain
806-830 MHz – 5,0 dBi
830-960 MHz – 6,0 dBi 830-960 MHz – 6,0 dBi
Impedância Nominal
50 Ohms
Nominal Impedance
50 Ohms
R.O.E
< 1,5:1
V.S.W.R
< 1,5:1
Polarização
Vertical
Polarization
Vertical
Potência Máxima de Entrada
500 W
Maximun Input Power
500 W
Características Mecânicas
Materiais Empregados
Mechanical Characteristics
Conector
N Fêmea
Radiador
Alumínio liga naval
0,9 Kg
Radome
Styrosun com proteção UV
N Female
Connector Type
Peso (com ferragem) Weight (with stand)
0,9 Kg
Dimensões Máximas (C X L X A) Maximun Dimensions (L x W x H)
Plano de terra mínimo requerido Minimum metalic ground plane mounting
Employed Materials
Radiator Radome
209 x 108 x 110 mm 209 x 108 x 110 mm
1000 x 1000 mm 1000 x 1000 mm
Diagrama de Radiação @ 815 MHz Plano Horizontal (Down-Tilt 30 º)
Radiation Pattern @ 815 MHz – Horizontal Plane (Down-Tilt 30º)
Base Base
Aluminum naval alloy
Styrosun with UV protection
Alumínio liga naval. Grampos, porcas e arruelas em latão e aço inox. Base in aluminum naval alloy. Screws, nut and washers - Brass and stainless stell.
Diagrama de Radiação @ 860 MHz Plano Horizontal (Down-Tilt 30 º)
Radiation Pattern @ 860 MHz – Horizontal Plane (Down-Tilt 30º)
TSM Antennas – Rod. RST 287, 9900 – Bairro Camobi – Santa Maria / RS – Brasil E-mail: contato@tsm.com.br Fone: +55 (55) 2101-3300 Fax: +55 (55) 2101-3314
