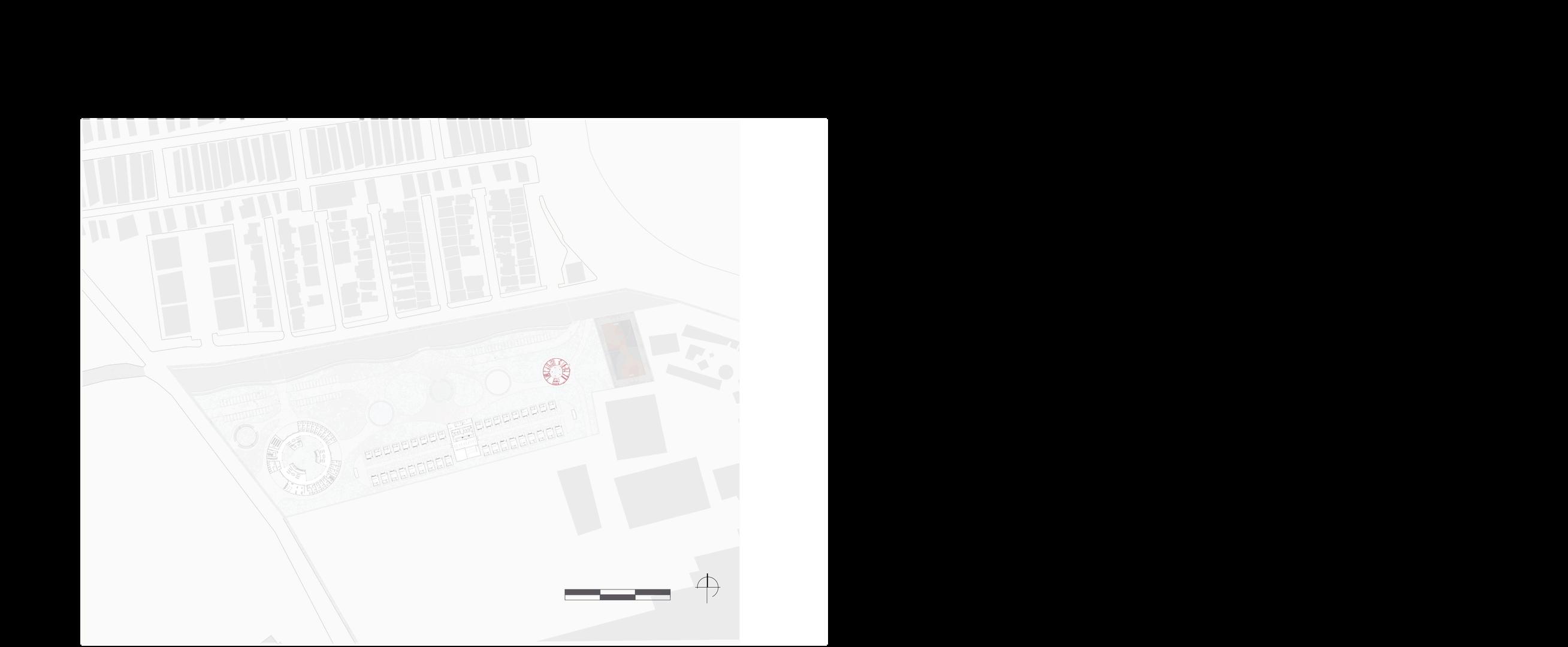

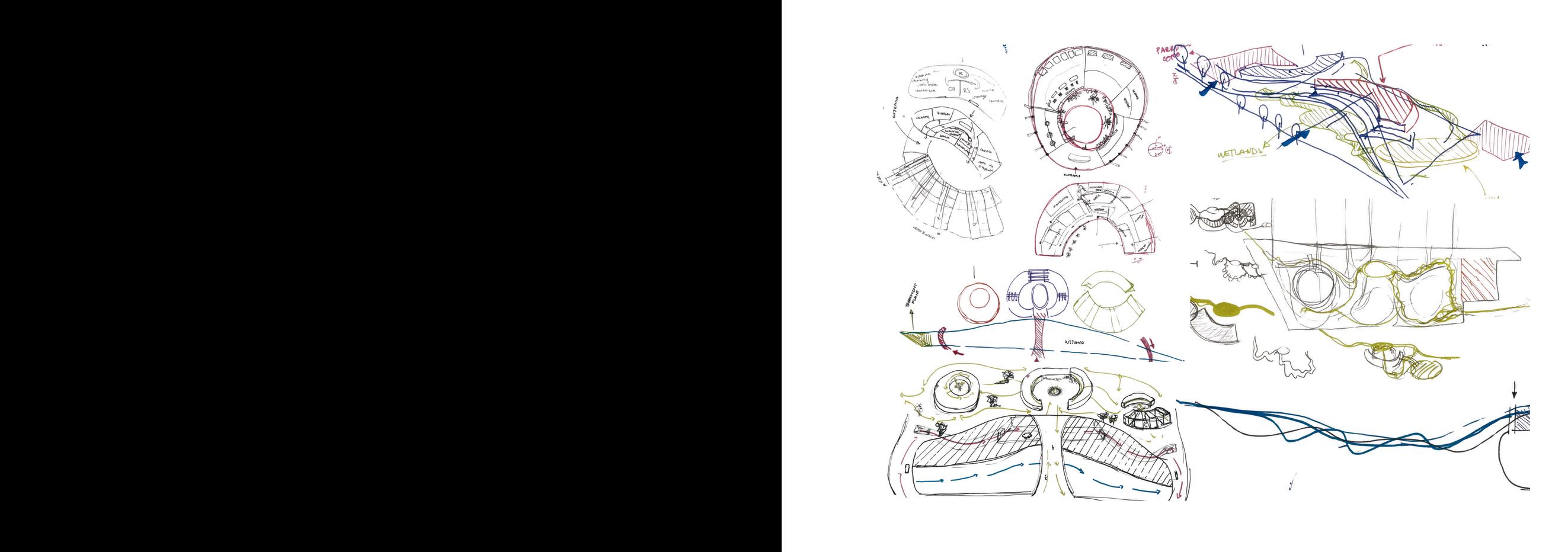

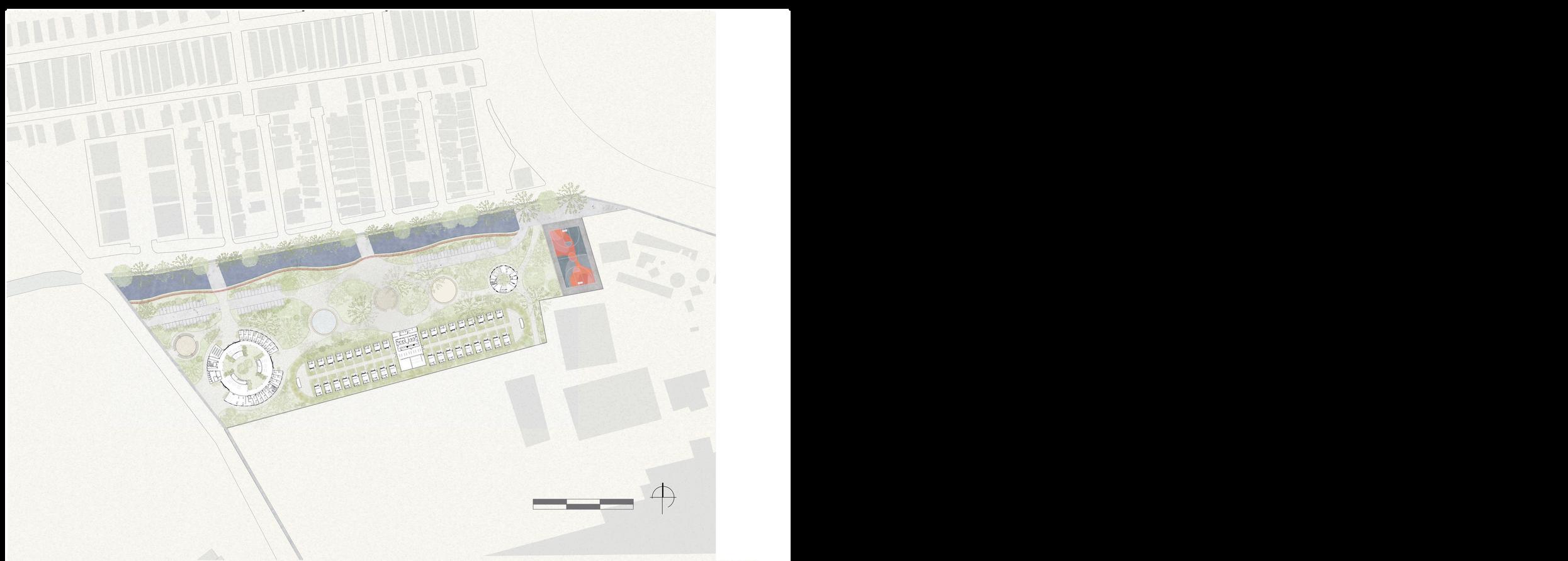

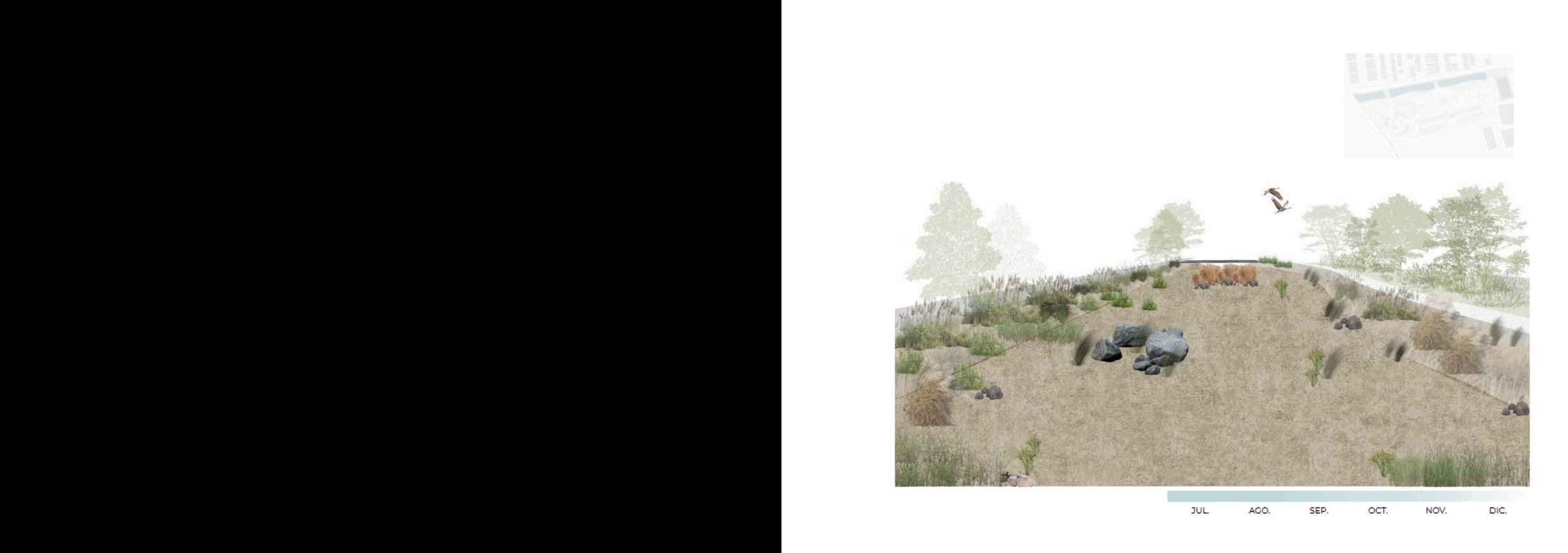

Paleta vegetal en el canal
Vegetal palette
Lenteja de agua
Lemna minor
Papiro
Papyrus Totoras
Typha latifolia
Zopilote
Cyperus odoratus
Mostaza India Indian mustard
Arroz salvaje Wild rice

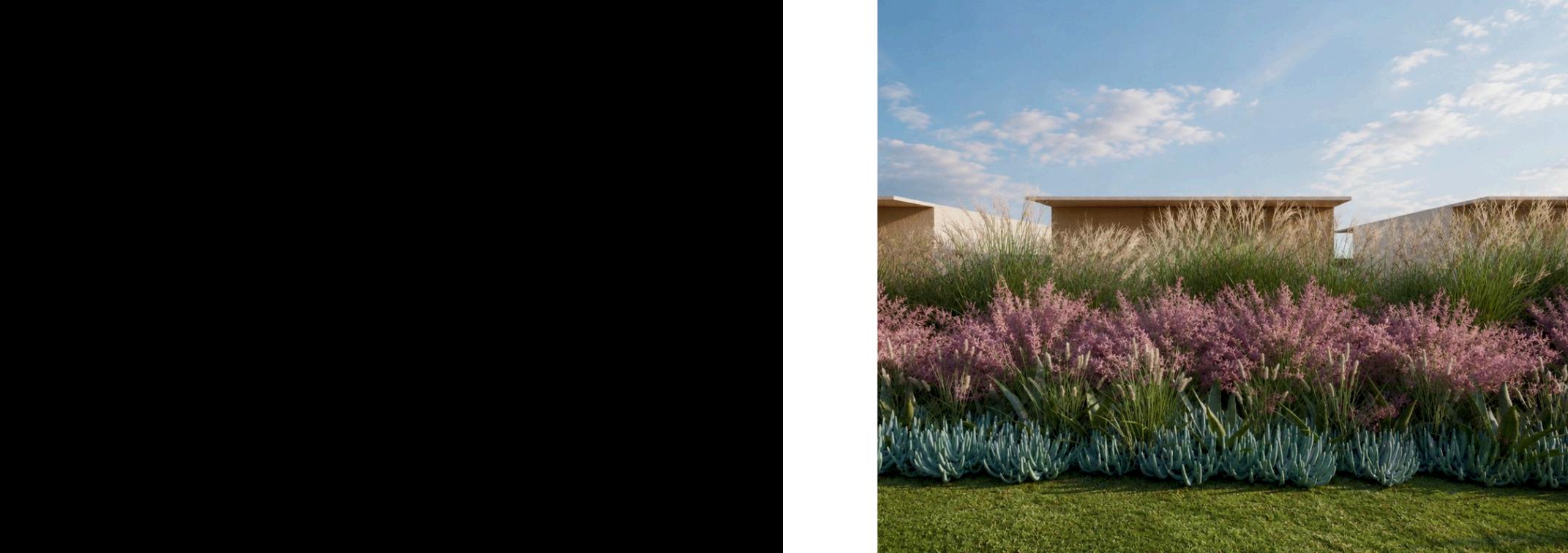

BUFFER VEGETAL VEGETAL BUFFER
PAVICESPED CONCRETE (PAVICESPED)
SLABS WITH GRASS
RECUBRIMIENTO DE ARENA ø 3MM
SAND COATING ø 3mm
GRAVA ½ “ & GRAVILLA 1/4”
GRAVEL ½ “ & GRAVEL 1/4”
RELLENO COMPACTADO DE TEPETATE COMPRESSED SOIL (TEPETATE)

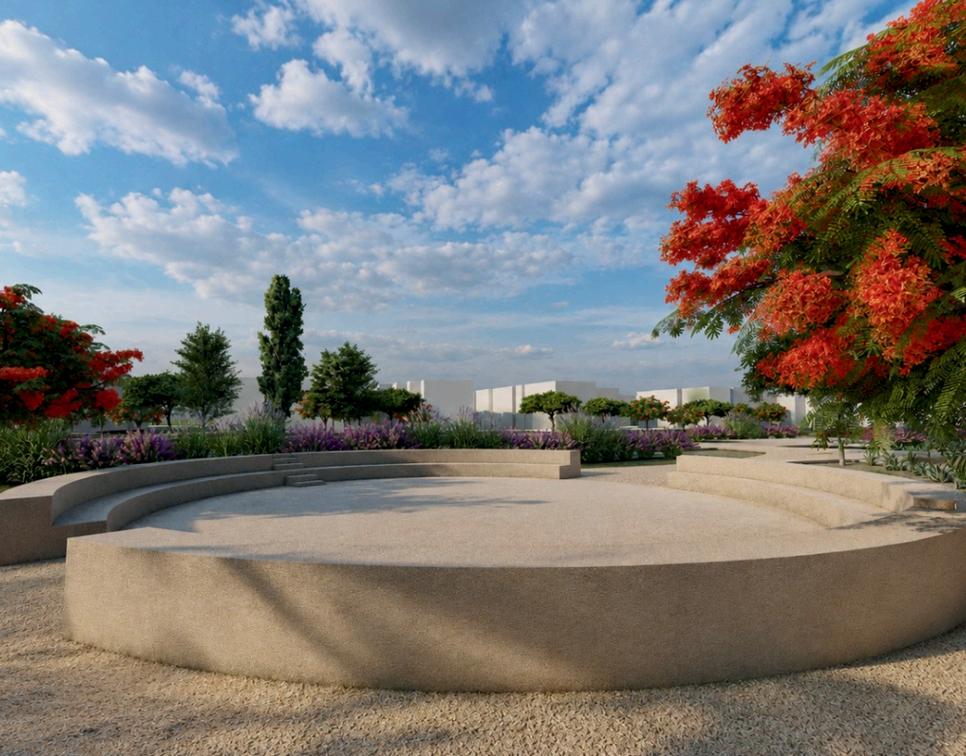

FORO ABIERTO
Los Foros abiertos se plantean frente a las residencias y frente a la clínico, pensados como espacio público para juntas vecinales, conferencias abiertas, eventos culturales de pequeña escala y campañas de vacunación, dando un área libre para programas efímeros exteriores.
The Open Forums are located opposite the residences and the clinic, designed as a public space for neighborhood meetings, open conferences, small-scale cultural events and vaccination campaigns, providing a free area for ephemeral outdoor programs.

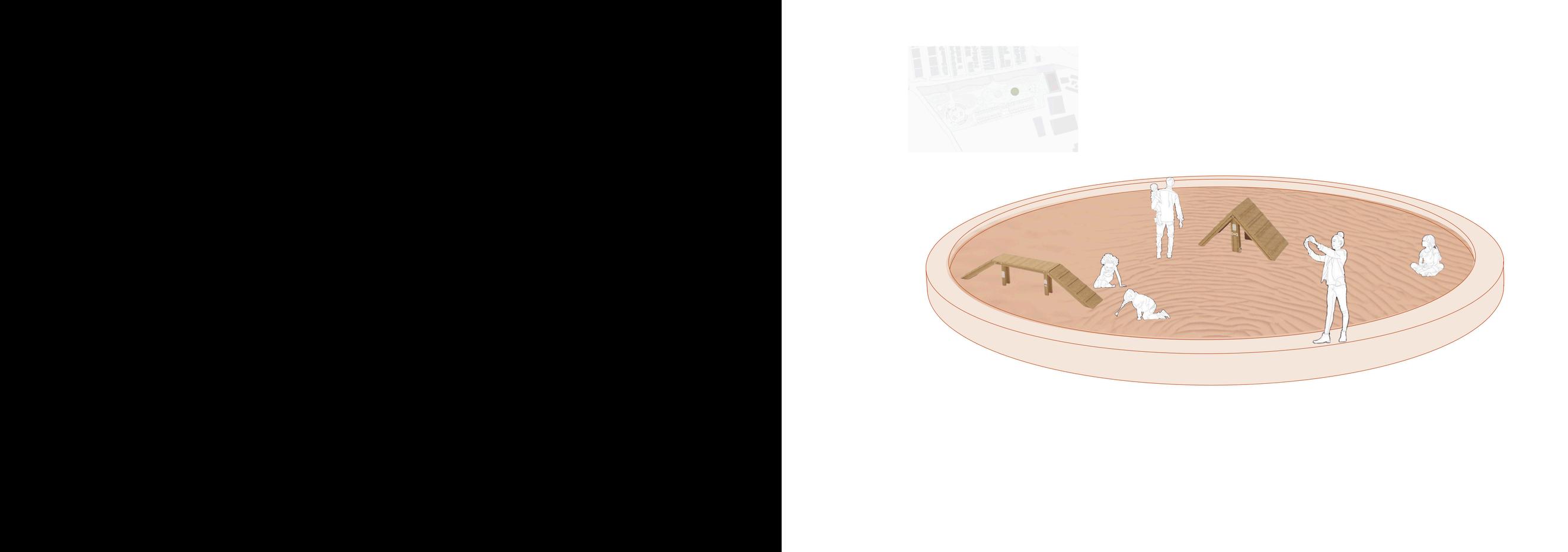

El arenero igualmente se plantea como espacio publico fuera de la ludoteca, ofreciendo mayor área de juego a las infacias y por que no a los peatones transitorios del lugar
The sandbox is also conceived as a public space outside the playroom, offering a larger play area for children and, why not, for passersby in the area.
FUENTE
FOUNTAIN
Otro de los espacios públicos pensados, es la fuente a nivel de piso que más allá de ser elemento decorativo también funciona como elemento de juego para usuarios de todas las edades.
Another of the planned public spaces is the ground-level fountain, which, beyond being a decorative element, also functions as a play element for users of all ages.
CORTE LONGITUDINAL

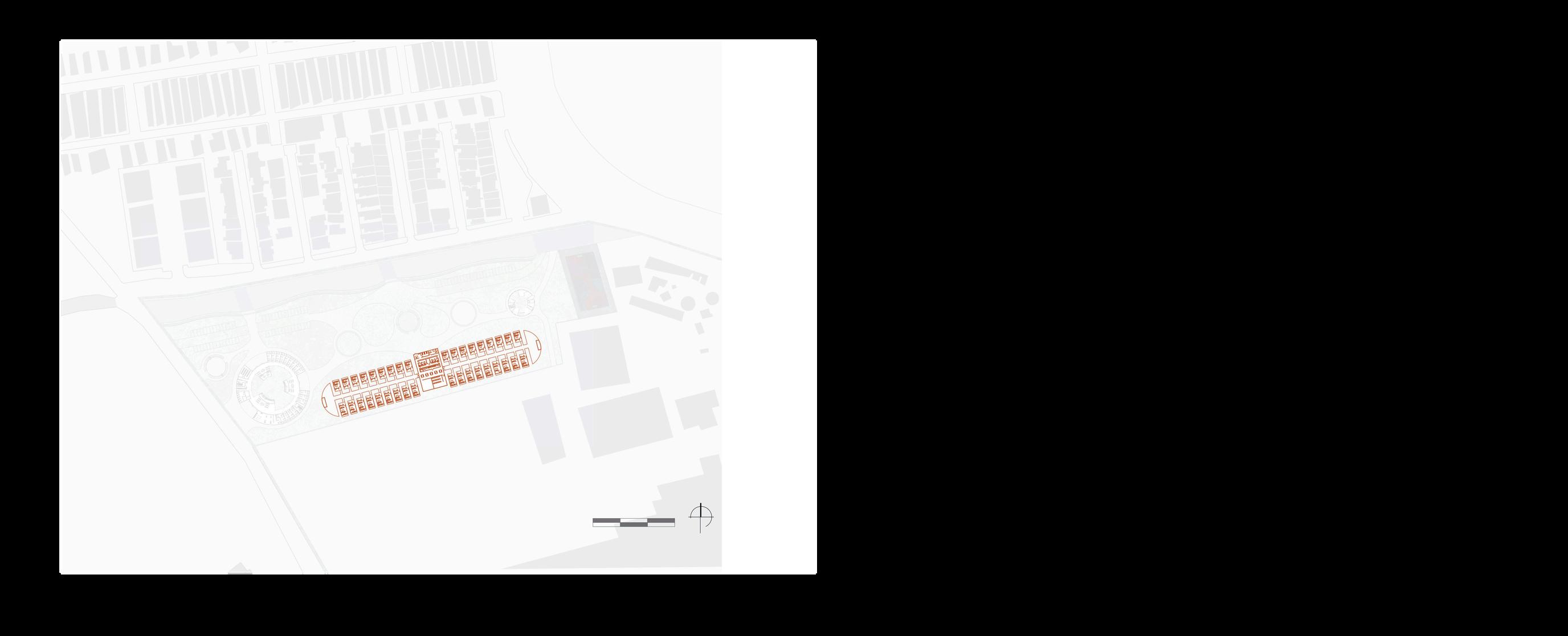

R E S I D E N C I A S
R E S I D E N C E S
"Un espacio sereno donde cada rincón abraza la tranquilidad y el confort de la vida madura"
"A
serene space where every corner embraces the tranquility and comfort of mature life"

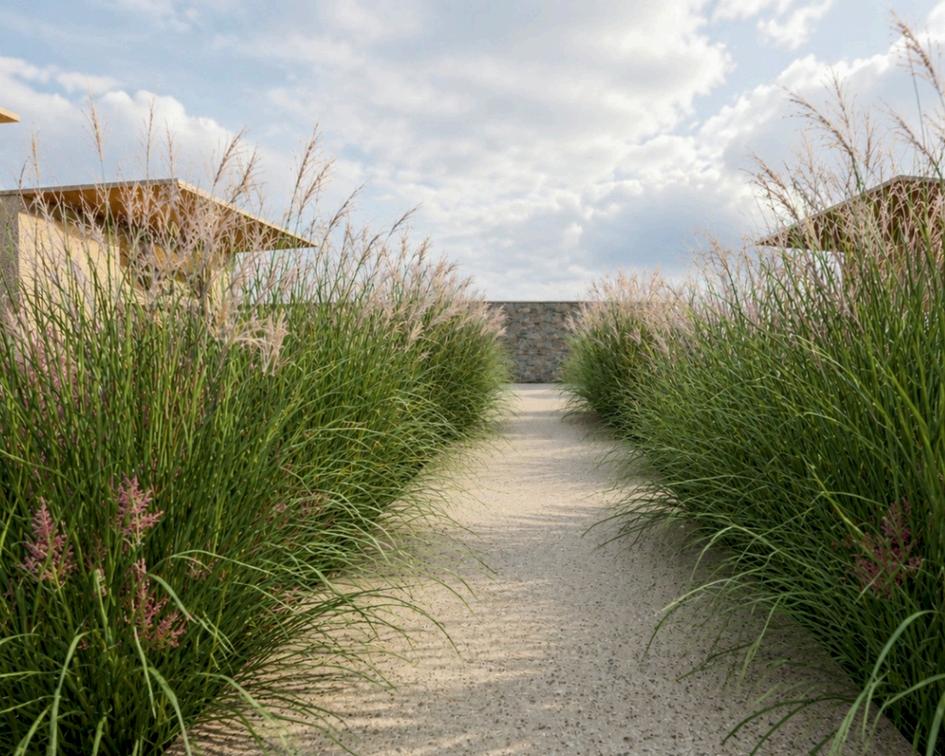

Eje de conexión
Connecting path

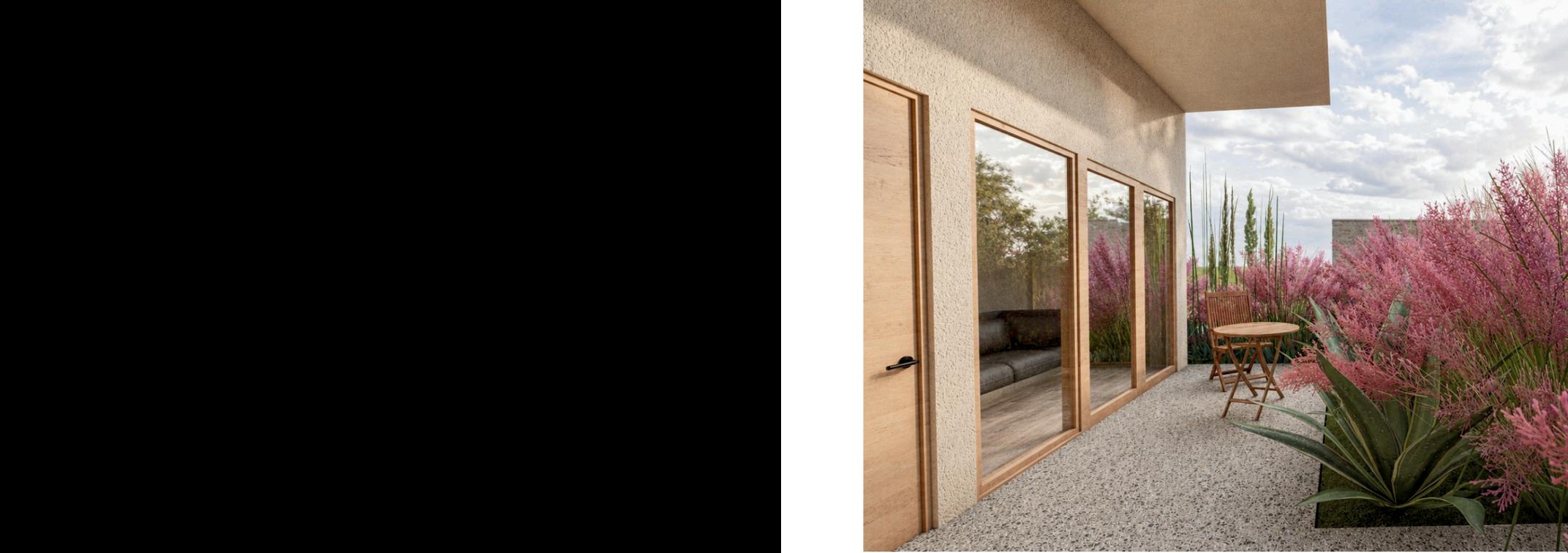

Terraza privada
Private terrace
Cuarto
Bedroom
Baño completo
Bathroom Buffer vegetal
Vegetation buffer

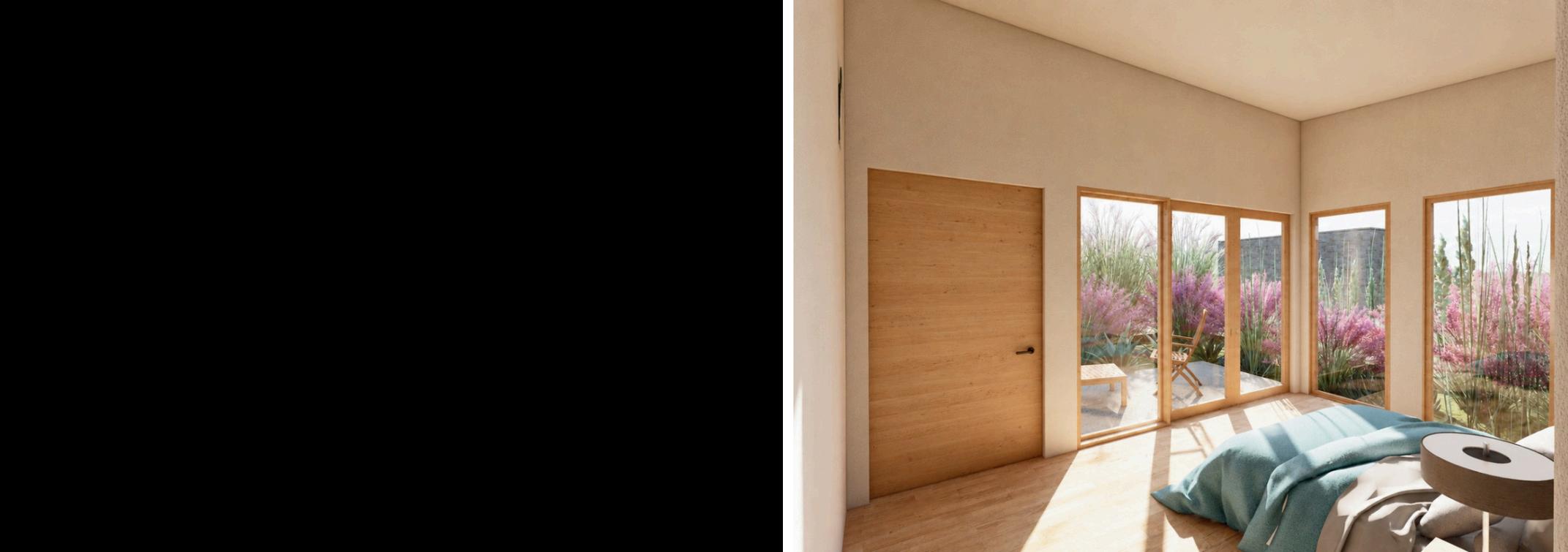

TIPOLOGÍA 1
Techo KCX King Crown
Techo KCX King Crown roof
Vigas de concreto
Concrete beams
Muro KSX King Crown
KSX King Crown wall
Columnas de concreto
Concrete columns
Ventanales
Shut windows
Piso de azulejo
Tile flooring
Puerta plegable
Folding door
Piso de madera
Wood flooring
Camino y terraza
Path and terrace
Zapata
Foundation
Eje de conexión
Connecting path
Terraza privada
Private terrace
Sala
Living room
Cuarto
Bedroom
Baño completo
Bathroom
Buffer vegetal
Vegetation buffer

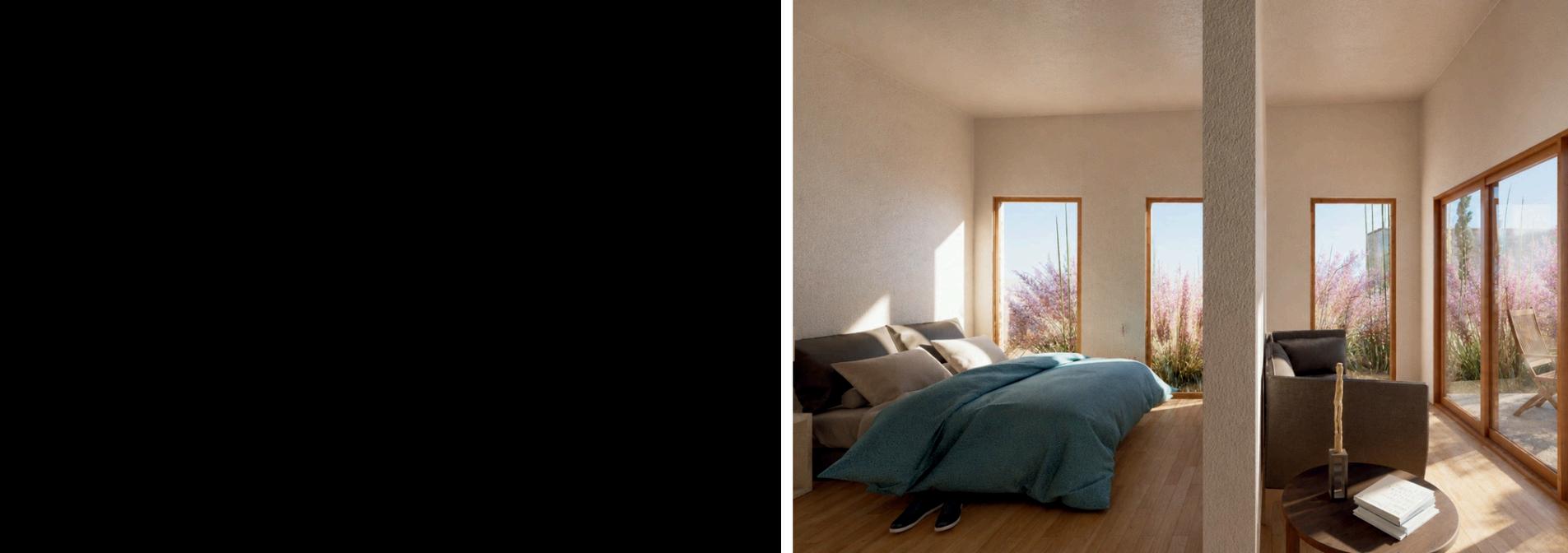

TYPOLOGY 2
Ventanales
Shut windows
Piso de azulejo
Tile flooring
Techo KCX King Crown
Techo KCX King Crown roof
Vigas de concreto
Concrete beams
Muro KSX King Crown
KSX King Crown wall
Columnas de concreto
Concrete columns
Puerta plegable
Folding door
Piso de madera
Wood flooring
Camino y terraza
Path and terrace
Zapata Foundation
03.3
C L I N I C A D E S A L U D
H E A L T H C L I N I C
"La salud no lo es todo, pero sin ella, todo lo demás es nada."
"Health isn't everything, but without it, everything else is nothing."
— Arthur Schopenhauer

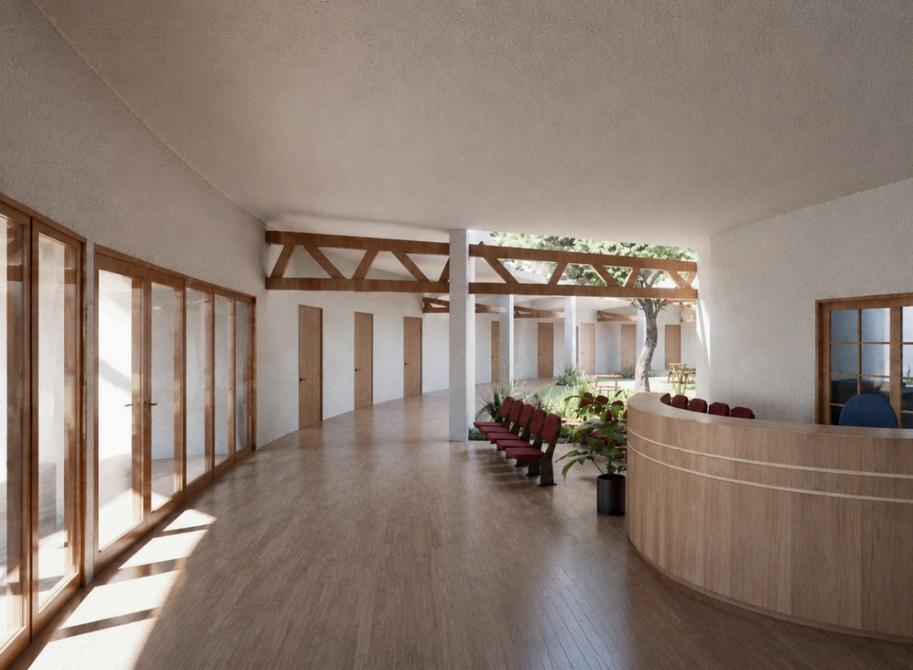

Reception
Oficinas
Office zone
Almacenamiento
Storage
Zona de descanso para doctores y enfermeras
Break room for doctor and nurses
Farmacia
Pharmacy
Laboratorios
Laboratories
Sala de ayos x X Ray room
Baños
Bathroom
Cuarto de máquinas
Machine room
Consultorios públicos (9)
Public consulting rooms
Consultorios privados (7)
Private consulting rooms
Area de fisioterapia
Physiotherapy room
Jardín central
Central garden
PANEL METÁLICO AISLANTE PARA CUBIERTA
KCX KingCrown
METALICPANELCOVER KCXKingCrown
CERCHA DE MADERA LÁMINADA GL24 2" x 6" LAMINATED WOOD TRUSSGL24 2" x 6"
VIGA DE MADERA LÁMINADA GL24 4" x 12" LAMINATED WOOD BEAM GL24 4" x 12"
PILAR DE HORMIGÓN ARMADO 20 X 40 CM
REINFORCED CONCRETE PILLAR 20 X 40 CM
PANEL METÁLICOAISLANTE CON FIJACIÓN
OCULTA KSX KINGCROWN
Insulating Metal Panel with concealed fixing KSX KingCrown
FIRME DE CONCRETO F’C (250 kg/cm^2)
CONCRETE SURFACE FC (250 kg/cm^2)
ZAPATA AISLADA kg/cm^2)
ISOLATED CONCRETE FOOTING F’C (250 kg/cm^2) DE CONCRETO F’C (250
03.4

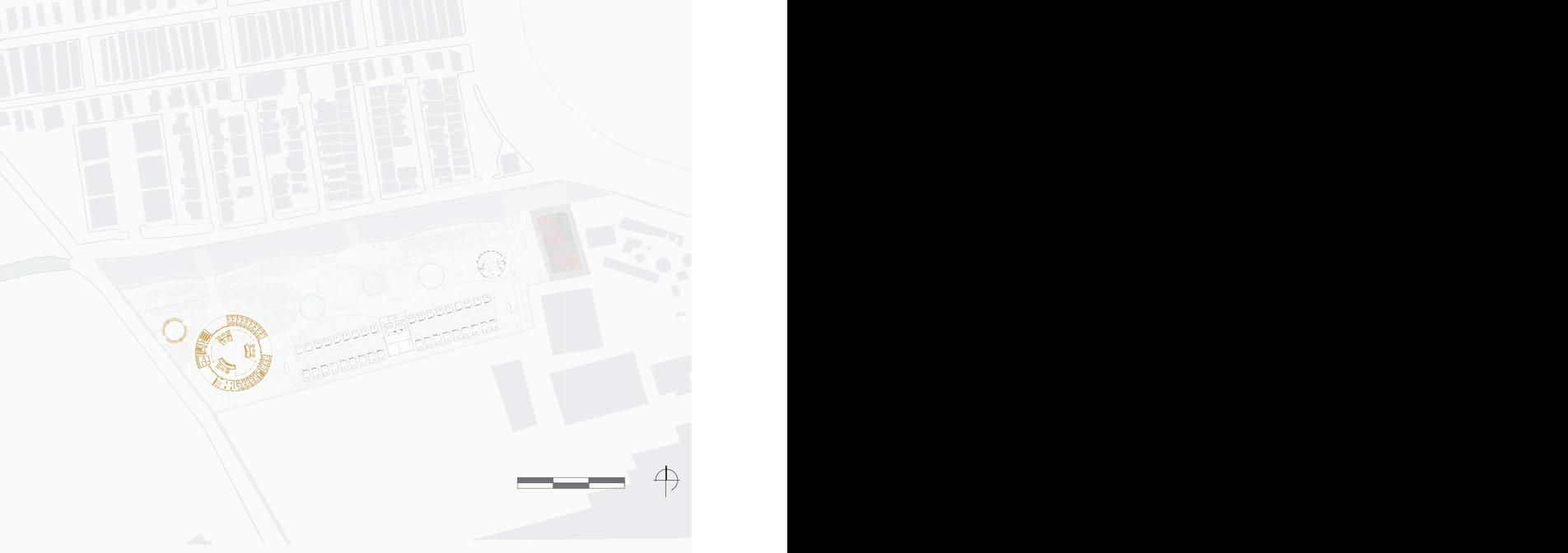

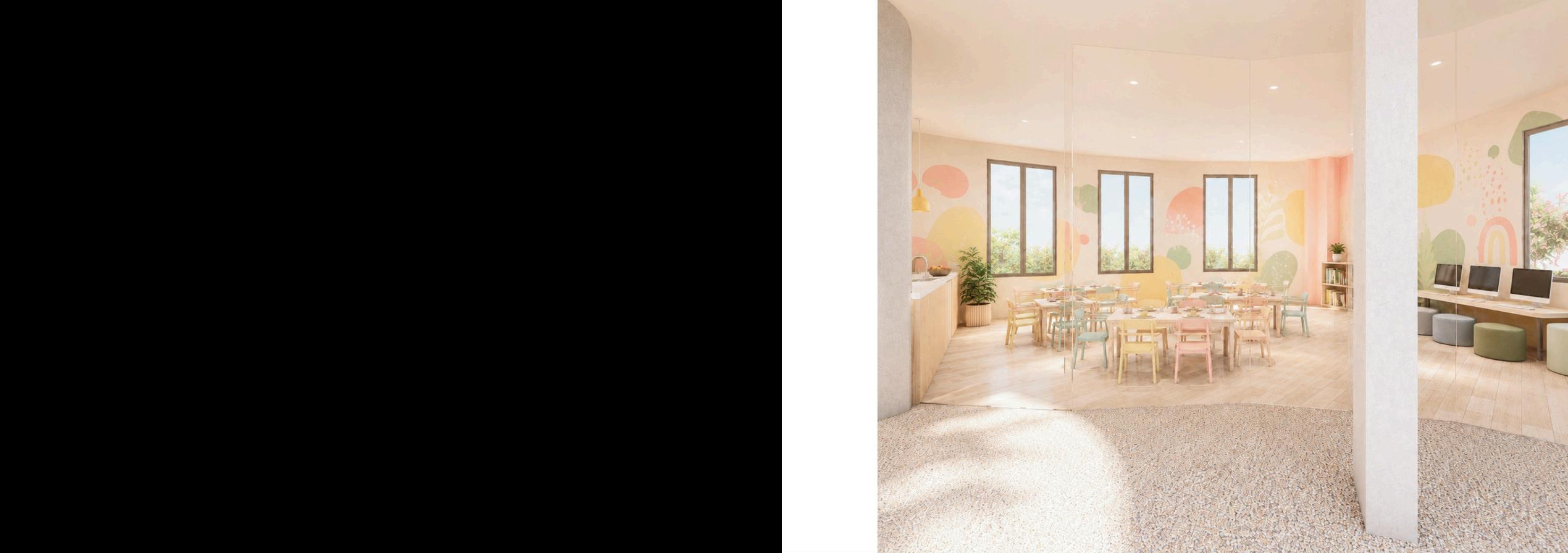

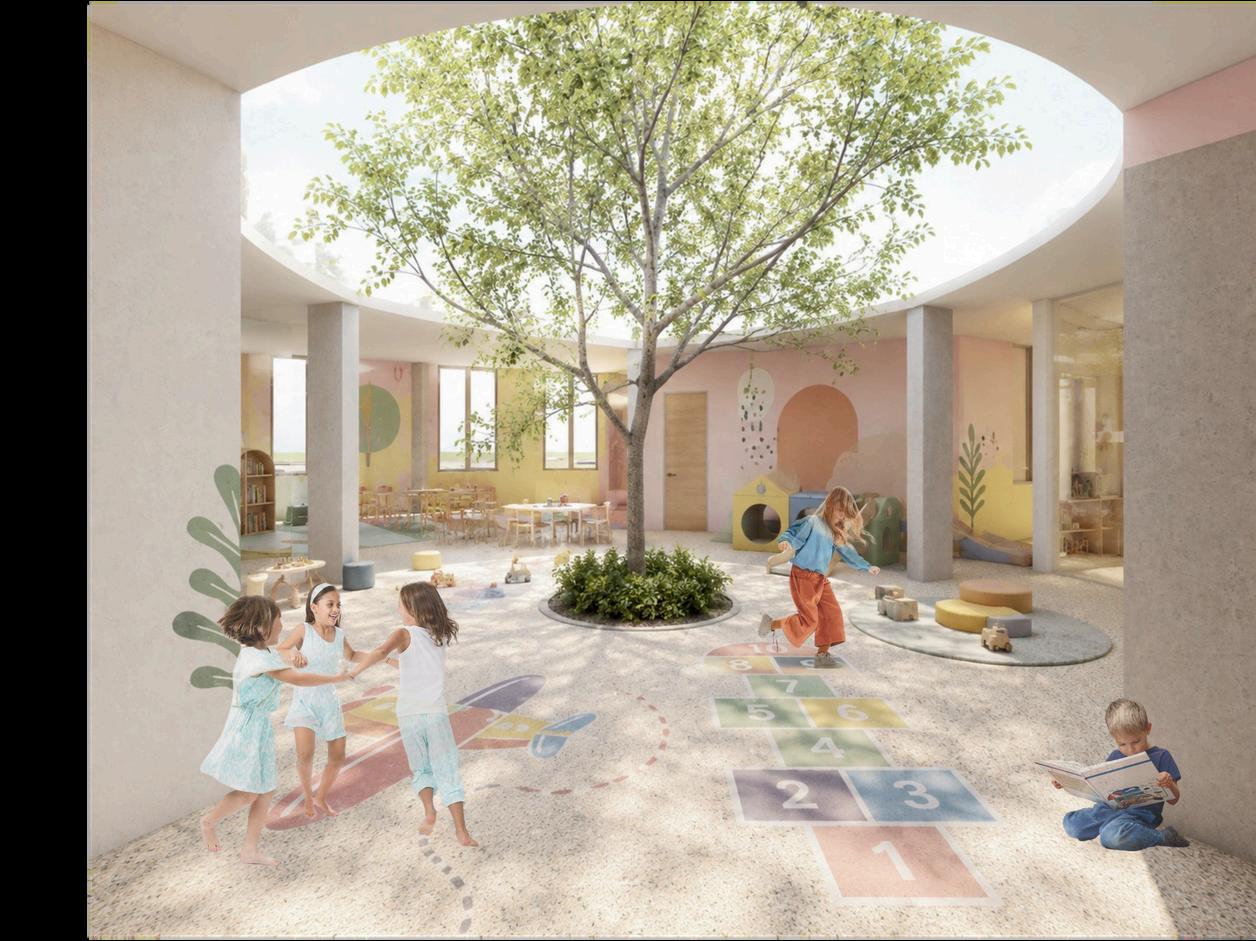

L U D O T E C A
D A Y C A R E
“Todas las personas mayores fueron al principio niños, aunque pocas de ellas lo recuerdan”
All grown-ups were once children, although few of them remember it.
—Antoine de Saint-Exupéry
Área libre
Free space
Área de lectura
Reading area
Área de talleres
Workshop area
Área de siesta
Sleeping area
Baños
Bathroom
Cocina
Kitchen
Comedor
Dining zone
Mediateca
Media room
Jardín central
Central garden
PANEL METÁLICO AISLANTE PARA CUBIERTA KCX KingCrown
METALIC PANEL COVER KCX KingCrown
CERCHA DE MADERA LÁMINADA GL24 2" x 6"
LAMINATED WOOD TRUSSGL24 2" x 6"
PANEL METÁLICOAISLANTE CON FIJACIÓN OCULTA KSX KINGCROWN
Insulating Metal Panel with concealed fixing KSX KingCrown
VIGA DE MADERA LÁMINADA GL24 4" x 12"
LAMINATED WOOD BEAM GL24 4" x 12"
VENTANA PVC FIJA 155CM X 227CM FIXED PVC WINDOW 155cm x 227cm
PILAR DE HORMIGÓN ARMADO 20 X 40 CM REINFORCED CONCRETE PILLAR 20 X 40 CM
FIRME DE CONCRETO F’C (250 kg/cm^2) CONCRETE SURFACE FC (250 kg/cm^2)
ZAPATA AISLADA (250 kg/cm^2)
ISOLATED CONCRETE FOOTING F’C (250 kg/cm^2) DE CONCRETO F’C
INSTALACION ELECTRICA
ELECTRICAL INSTALATION
Sanitary Pavco Wavin Sanitar a PVC Tee 4"ø-4"ø-2"ø
INSTALACION SANITARIA E HIDRAULICA
SANITARY
AND HYDRAULIC INSTALATION
A N Á L I S I S B
1. La clínica es el edificio con mayor impacto ambiental.
Su huella de carbono total supera en más del 140% a la de la ludoteca, resultado de una mayor superficie construida y una demanda energética más alta.
2. El carbono incorporado domina la huella ambiental.
En ambos proyectos, aproximadamente el 78–81% de las emisiones totales corresponden a la etapa de construcción y materiales, mientras que el carbono operacional representa entre el 19–22%.
3. Las losas y la envolvente son los elementos más críticos.
Los sistemas de piso y los muros exteriores concentran la mayor cantidad de emisiones incorporadas, por lo que representan
la principal oportunidad de optimización mediante materiales de menor impacto ambiental.
4. La eficiencia energética sigue siendo un factor relevante.
Aunque el carbono incorporado es predominante, la intensidad energética de la clínica es superior a la de la ludoteca, evidenciando mayores requerimientos de operación durante su vida útil.
