Vareliuksen liikuntahalli, Sastamala

Ollesssani osa-ja määräaikainen työtekijä Sastamalan kaupungin teknisella puolella sain tehtäväkseni suunnitella liikuntahallin Vareliuksen koulun yhteyteen. Vanha koulu liikuntatiloineen oli määrä purkaa. Uutta koulua jo rakennettiin ja liikuntahalli tulisi uuden koulun viereen samalle tontille.

Liikuntahallin koko on 1230 h-m2 ja kokonais kerrosala 1947 k-m2 aputiloineen. Rakennuksen paloluokka on P1.

Sastamalan kaupunki päätti, että uuden liikuntahallin tulee olla isompi kuin vain koulun tarpeiseen riittävä. Saliin oli mahduttava täysimittainen salibändykenttä (20mx 40m) varoalueineen. Lisäksi saliin mahtuu futsalkenttä (18mx38m). Salin vapaa korkeus on 8 metriä.

Sastamalassa lentopallo on tärkeässä roolissa liikuntatiloja suunniteltaessa. Vareliuksen halliin mahtuu kolme lentopallokenttää poikittain mikä mahdollistaa turnausten pitämisen siellä. Salin aulatila on riittävän kokoinen, jotta turnauksissa on mahdollista pitää kanttiinia. Istumapaikkoja on aulassa yli 20 kpl.

Salissa on myös lentopallokenttä pitkittäin, kolme sulkapallokenttää, kolme koripallokenttää poikittain, renkaat ja rekit.

Sali voidaan jakaa väliverholla kolmeen lohkoon. Tämä antaa mahdollisuuden käyttää salia pienemmällä väkimäärällä eri käyttötarkoituksiin yhtä aikaa.

Vareliuksen liikuntahallille haettiin rakennuslupa ja ARA rahoitusta saatiin kohteeseen. Osaltaan ARAn päätökseen varmaan vaikutti se että meillä oli jo voimassa oleva rakennuslupa kohteelle.

Hallin rakentaminen kilpailutettiin siten että suunnittelut kuuluivat urakoitsijalle.

Urakkakilpailun voitti Astora Rakennus Oy Porista. He ottivat minut suunittelemaan kohteen valmiiksi asti. Kohde suunniteltiin BIM-mallina.

Rakennusliike päätyi liikuntasalin rungon ja kattokannakkeiden osalta teräkseen. Teräsristikot mahdollistavat talotekniikan asennukset ja ripustukset vaivattomasti kattoon. Ristikot ja tekniikka jäivät näkyviin kokonaan. Kattolementit asennettiin ristikoiden päälle.

Varasto-osat ja aula sekä pukutilat on tehty puurangan varaan. Niissä tekniikka on alakattojen sisällä ja osittain ullakkotilassa.

Timo Savola, rakennusarkkitehti Arkkitehtuuritoimisto Timo Savola

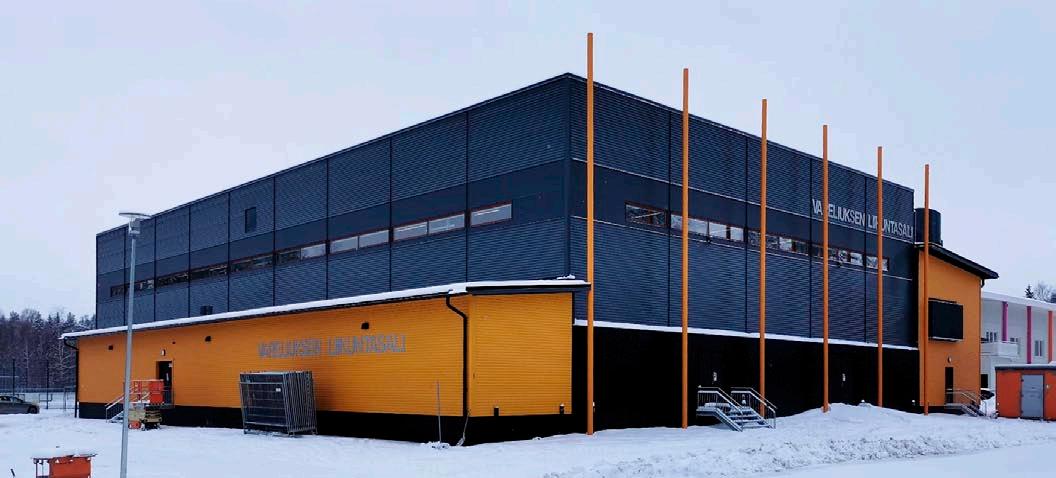

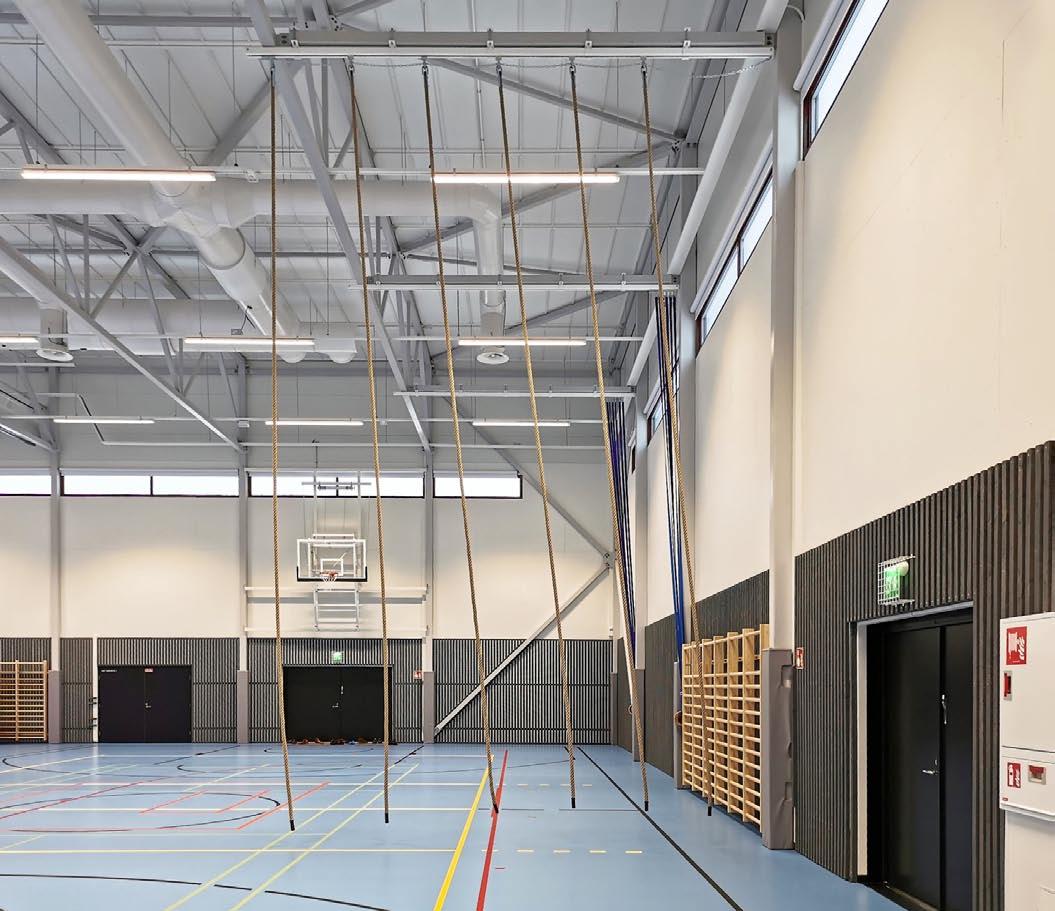

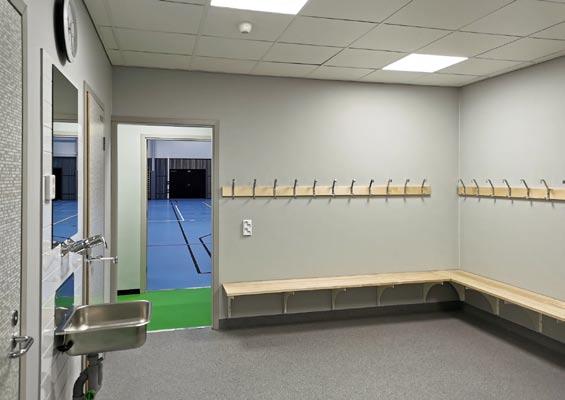

Kuvat 1-3,6: Uusi liikuntahalli palvelee lentopallon lisäksi monipuolisesti muös muita pallouilulajeja. Kuva 4: Asemapiirros. Kuvat 5 ja 8: Teräsristikot mahdollistavat talotekniikan asennukset ja ripustukset vaivattomasti kattoon.

3.

4.

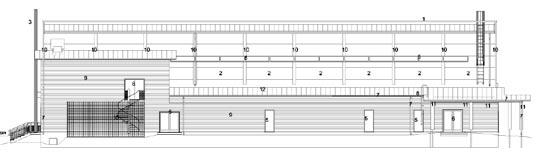

Kuva 7: Julkisivut pohjoiseen ja länteen.

8.

Vareliuksen liikuntahalli Sastamala

Rakennuttaja

Sastamalan kaupunki

Arkkitehtisuunnittelija

Arkkitehtuuritoimisto Timo Savola

Rakennesuunnittelija

Insinööritoimisto Tilatek Oy

Teräsrakenteiden toimitus

Ovitek Oy

Rakennusurakoitsija

Astora-Rakennus Oy

Rakennuksen rungossa on käytetty laajaalaisesti eri materiaaleja. Tuulettuva alapohjarakenne, välipohja sekä ensimmäisen kerroksen seinät ovat betonirakenteita. Rakennuksen ympärillä kulkevat pukuhuone- ja varastotilat ovat puurakenteita. Rakennuksen vesikatto on tehty liikuntahallin osuudella kertopuuelementeillä ja matalat osat ovat NR-ristikoita. Pitkän jännevälin vaatima urheiluhallin osuus on toteutettu tietysti teräsrakenteella. Teräsristikon jännemitta on hieman yli 26 metriä ja hallin vapaa korkeus on 8 metriä, jotta liikuntahallia voidaan hyödyntää virallisten lentopallo-otteluiden näyttämönä. Pääosin teräsrakenteiden profiileina on käytetty teräsputkiprofiileita, H-profiileita ja WQ-palkkeja. Rakennuksen käyttötarkoituksen vuoksi se kuuluu paloluokkaan P1 ja näin ollen runkorakenteet on mitoitettu kestämään tunnin tulipalo. Liikuntahallin osuudella yläpohjan puurakenteisia kattoelementtejä on käytetty hyödyksi ristikon yläpaarteen nurjahdustukina normaalitilanteessa, mutta palotilannetta varten on kattorakenteeseen lisätty teräksiset nurjahdustuet. Rakennuksen teräsrungon jäykistys on hoidettu ristikkojäykistyksellä.

Rakennesuunnittelu on toteutettu Tekla Structures -ohjelmalla, mukaan lukien teräsosien konepajasuunnittelu ja betonielementtien valmistuspiirustukset. Rakenneosien lujuuslaskennan ja rungon stabiliteetin laskennassa on hyödynnetty Robot -laskentaohjelmistoa.

Mallinnus oli projektissa eri suunnittelualojen yhteensovittamisen kannalta keskeisessä roolissa ja näin pystyttiin varmistamaan sujuva rakennustyö työmaa-aikana. Rakennusosien korkean esivalmistusasteen vuoksi jokaisen suunnittelualan mallintaminen oli tärkeää osien valmistukselle ja rakentamiselle. Projektissa käytettiin hyödyksi yhdistelmämallia ja hanke valmistui aikataulussaan.

Projektin toteutus oli yrityksellemme jo tutuksi tullut ja hyväksi havaittu KVR-urakkamalli Astora-Rakennus Oy:n kanssa. Teräsrakenteiden toimituksesta vastasi Ovitek Oy.

Heikki Vaajasaari, DI Insinööritoimisto Tilatek Oy

Vareliuksen liikuntahalli, Sastamala

Rakennuttaja

Sastamalan kaupunki

Arkkitehtisuunnittelija

Arkkitehtuuritoimisto Timo Savola

Rakennesuunnittelija

Insinööritoimisto Tilatek Oy

Teräsrakenteiden toimitus

Ovitek Oy

Julkisivuelementit

Ruukki

KVR-urakoitsija

Astora-Rakennus Oy

9.

10.

11.

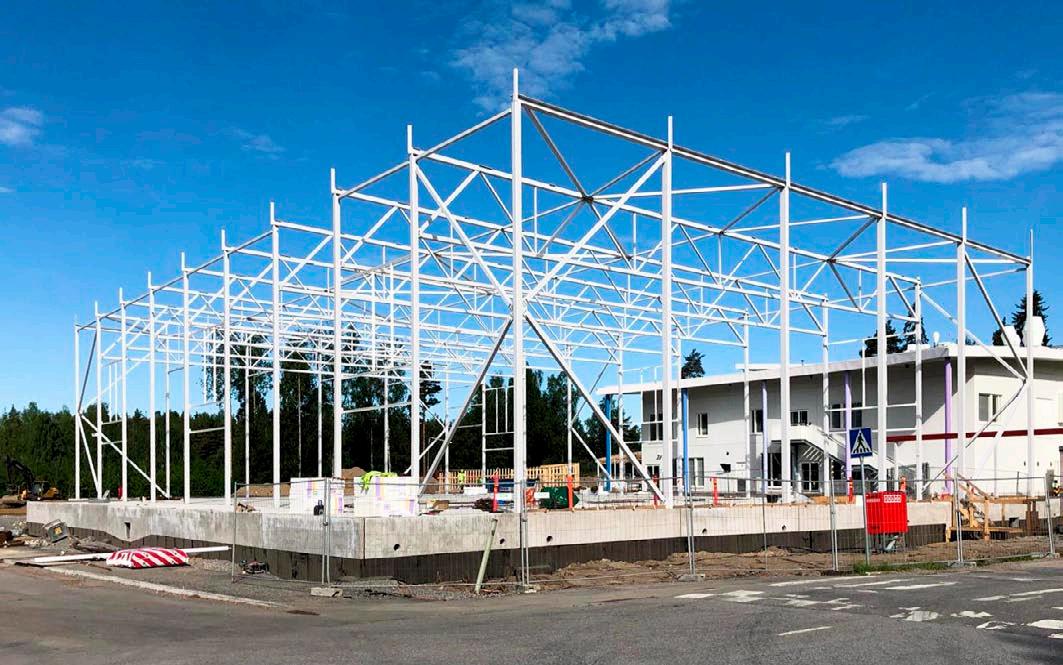

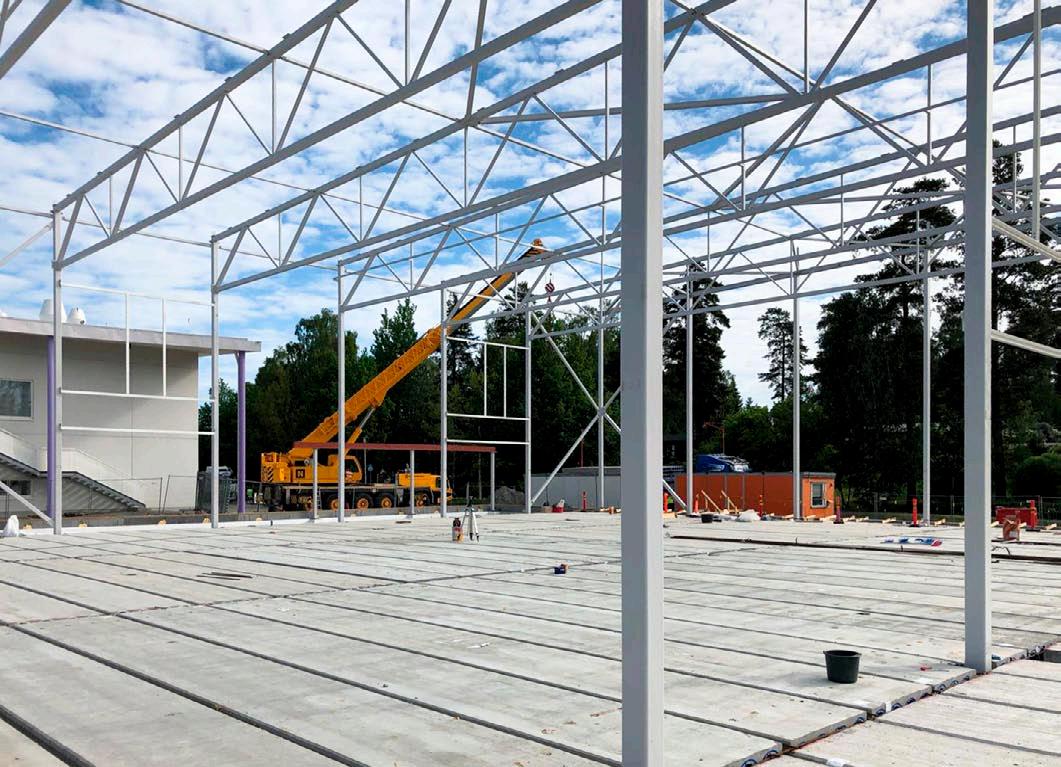

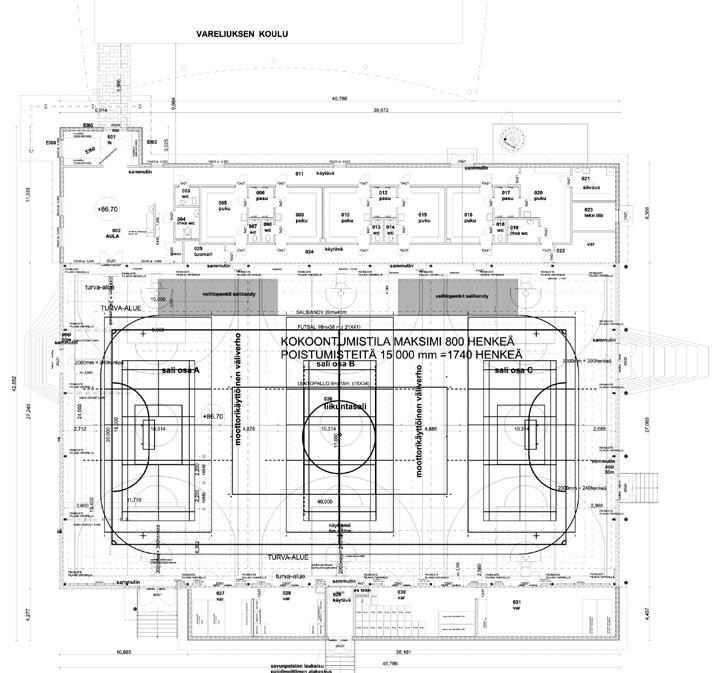

Kuvat 9 ja 10: Liikuntahallin teräsrakenteita työmaa-aikana Kuva 11: Pohjapiirros, i. kerros.

Kuva 12: Rakennuksen rakennemalli

Kuva 13: Liikuntahallin teräsosien 3D-piirustus. Valokuvat: 1-3,5,6,8 Astora-Rakennus Oy, 9,10 Heikki Vaajasaari
