Dear customer,

Teknikum’s high-quality abrasive material handling hoses, hose bends and smart ceramic hoses are popular solutions due to their long service life and sustainability. We use the best raw materials, both renewable and recycled, and offer excellent service along with our engineering experience and know-how.

Teknikum differs from the competition with agile services, offering of the most durable hoses as well as through our wide range of lining rubbers, rubber lined pipes and customer-specific solutions. This is how we ensure the best possible customer experience for our customers, representing various demanding industries.

Liebe Kunden,

die hochwertigen Gummischläuche, Schlauchbögen und intelligenten Keramikschläuche von Teknikum sind aufgrund ihrer langen Nutzungsdauer und Nachhaltigkeit beliebte Lösungen. Wir nutzen unsere besten Endprodukte, erneuerbar und recycelt, und bieten hervorragenden Service, der auf unserer langjährigen technischen Erfahrung und unserem Fachwissen beruht

Teknikum hebt sich durch seinen flexiblen Kundendienst, die langlebigsten Schläuche sowie durch das breite Spektrum an Gummierungen, gummierten Rohren und kundenspezifischen Lösungen von der Konkurrenz ab. So gewährleisten wir das bestmögliche Ergebnis für unsere Kunden, die aus den unterschiedlichsten Branchen kommen.

Cher client, chère cliente,

Les tuyaux, coudes de tuyauterie et tuyaux intelligents en céramique de haute qualité proposés par Teknikum pour la manutention des matériaux abrasifs représentent des solutions populaires du fait de leur longue durée de vie et de leur durabilité. Nos produits utilisent les meilleures matières premières – renouvelables et recyclées. Ils bénéficient d'un excellent service, ainsi que de tout notre savoir-faire et notre expertise en matière d'ingénierie.

Teknikum se démarque de ses concurrents par des services agiles, l'offre de tuyauterie la plus durable, ainsi qu'une large gamme de revêtements caoutchouc, de tuyaux à revêtement caoutchouc et de solutions spécifiques. Nous assurons ainsi la meilleure expérience possible à nos clients, issus de diverses industries parmi les plus exigeantes.

Timo Kokkonen Director

Hoses Business Unit

Teknikum Group

As European polymer technology expert,

Operational values – Safety, Sustainability and Sincerity

Our aim is to produce safe products and solutions to environment and our customers while offering a safe working environment to our employees. Based on this core value, we consider the environmental effects in everything we do – by setting goals that make our operations even more environmentally friendly. As a company with Nordics roots, sincerity is important operational cornerstone for us.

To maintain a high level of operations, we plan with Sustainability Roadmap and measure the safety related observations and actions closely. The mission of Teknikum Group is to drive sustainability in polymer technology. Therefore, our brand promise to customers is that they can reach sustainability while using Teknikum® products and services.

We are committed to the Science Based Targets initiative (SBTi) to reduce emissions according to Paris Agreement and to the Chemical Industry Federation of Finland’s Responsible Care –environmental program that is the most long-running and renowned voluntary program supporting sustainable development.

We consider the environmental effects in everything we do – by setting goals that make our operations even more environmentally friendly. Safety is our top priority.

we are on a sustainable mission – for you

Our values

SAFETY of our products, solutions and working environment

SUSTAINABILITY in our operations

SINCERITY in our actions

Our mission is to drive sustainability in polymer technology.

When using Teknikum® products, our customers can reach sustainability.

Management

Standard compliant hoses and hose assemblies for industrial plants.

Teknikum industrial hose factory is the largest in the Nordics – operating since 1958.

quality systems For demanding industrial applications, ensuring safety and efficiency.

MANAGEMENT QUALITY SYSTEMS

We constantly develop our production processes, our personnel’s know-how, and our materials.

We invest in occupational safety, the prevention of errors, and environmentally friendly operational models. A good reference of our quality level is the fact that we supply products to several international state-of-the-art technology companies.

We work in line with our documented and certified quality, environmental and safety systems: The Teknikum plants in Finland have ISO 9001:2015, ISO 14001:2015 and ja ISO 45001 certificates. Hungary plant holds ISO/TS 16949, ISO 14001:2015 and the highly demanding IATF16949:2016 certificate used in the vehicle industry. Additionally, the SMETA (Sedex Members Ethical Trade Audit) 4 Pillar audit was done in Hungary plant in 2021 with 0 observations found.

INDUSTRY STANDARD COMPLIANCE

Chemical Industry products - EN 12115

Teknikum hoses meet the requirements of chemical standard EN 12115. Please see each product’s datasheet for specific information.

Food Industry products

Teknikum food quality hoses are in compliance with the European Parliament regulation EC 1935/2004 (Materials and articles intended to come into contact with food).

Individual hose types may be also in compliance with FDA regulation: No. 21 CFR 177.2600 and/or German regulation: BfR recommendation XXI category 2. Please see each product’s datasheet for specific information.

Antistatic, ESD Protection

ATEX compliance

Please see Manufacturer Declaration (EC Directive 2014/34/EU/ATEX). Most of our current standard chemical hoses (excluding Teknikum FLUOR-TEK® SD PTFE) comply with the requirements of EN12115:2011 for hose type SD and for grade Ω/T, which are relevant for the ATEX approval in the scope of the standard.

The hose assemblies can be operated when used properly as a part of equipment within the equipment group II, category 2, in compliance with the EC Directive 2014/34/EU (ATEX). The electrical conductivity fulfils the requirements of the standard EN12115:2011.

It must be ensured that the hose assembly will be operated only within operating conditions given to the hose and when the technical system (equipment) itself fulfils the requirements of the EC Directive 2014/34/EU (ATEX).

Rubber compounds

development of rubber compounds that is based on European chemical legislation.

“The choice of raw materials is very important. It is important to us that our rubber compounds are of high quality, reliable and meet all the criteria.”

- Ms. Mira Juutilainen, R&D Manager in Teknikum Group (M.Sc. Plastics and Elastomers & M. Sc. Material Chemistry), sums up her work in the product

Teknikum® Rubber Compounds for Hoses Cover

Teknikum WearBlack™ NR recycled

This black compound includes 60% renewable natural rubber materials of which 15% is recycled. The compound is highly durable and suitable for abrasive materials.

This compound is designed for Teknikum GRANIT®, TITAN and CARBON hose series.

Teknikum ChemicalSafe™ EPDM blue

This blue EPDM based rubber compound is flame retardant, chemical resistant, safe and suitable for moderately corrosive chemicals such as alkalis, ketones, alcohols and acids.

This compound is used for Teknikum MULTI-TEK® SD UPE Clean, FOOD-TEK D Clean.

Teknikum ChemicalSafe™ EPDM black antistatic

This black EPDM based rubber compound is antistatic, flame retardant, chemical resistant, safe and suitable for moderately corrosive chemicals such as alkalis, ketones, alcohols and acids.

This compound is used for Teknikum CHEMO-TEK® SD EPDM and MULTI-TEK® series.

Teknikum® Rubber Compounds for Hoses Inner Lining

Teknikum WearGrey™ NR

This grey compound includes 40% renewable natural rubber material. The compound is highly durable and suitable for abrasive materials. Compared to our light NR compound, Teknikum WearGrey™ NR is more tear resistant and long-lasting in applications including transferring sharp materials. This compound is not antistatic.

This inner lining compound is designed for Teknikum GRANIT®, TITAN and CARBON series.

Teknikum WearLight™ NR renewable

This brown/multicolor compound includes 80% renewable natural rubber material. The compound is highly durable and suitable for abrasive materials. This compound is not antistatic.

This inner lining compound is designed for Teknikum GRANIT®, TITAN and CARBON hose series.

Teknikum WearBlack™ SBR antistatic

This black compound includes 10% renewable natural rubber materials. The compound is antistatic, highly durable and suitable for abrasive materials.

This inner lining compound is designed for Antistatic versions of Teknikum GRANIT®, TITAN and CARBON hose series.

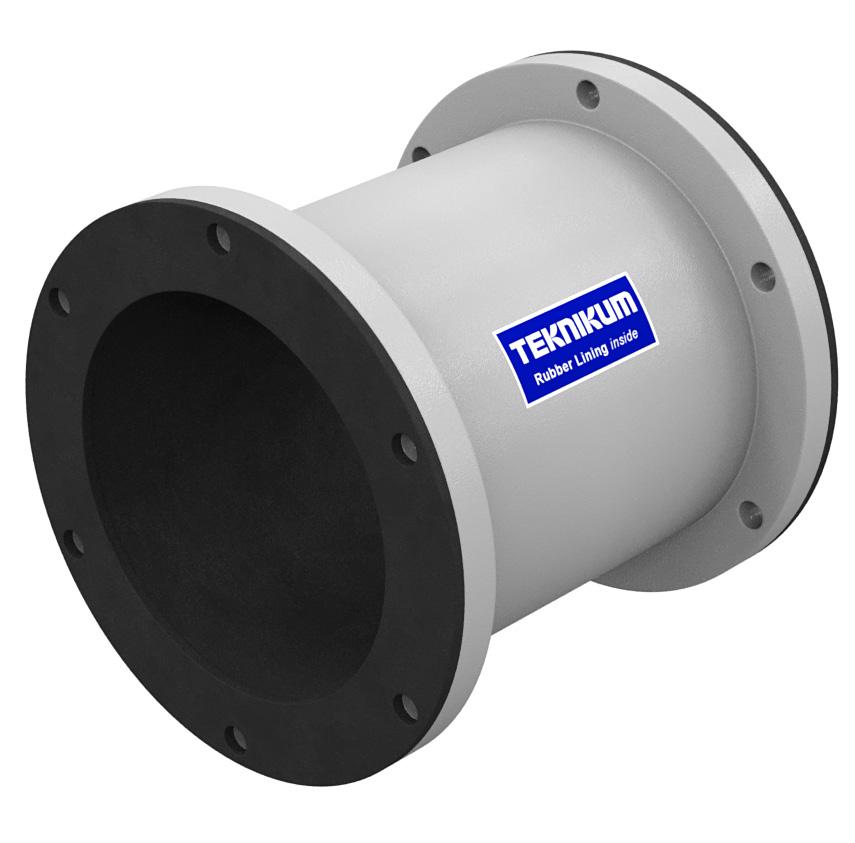

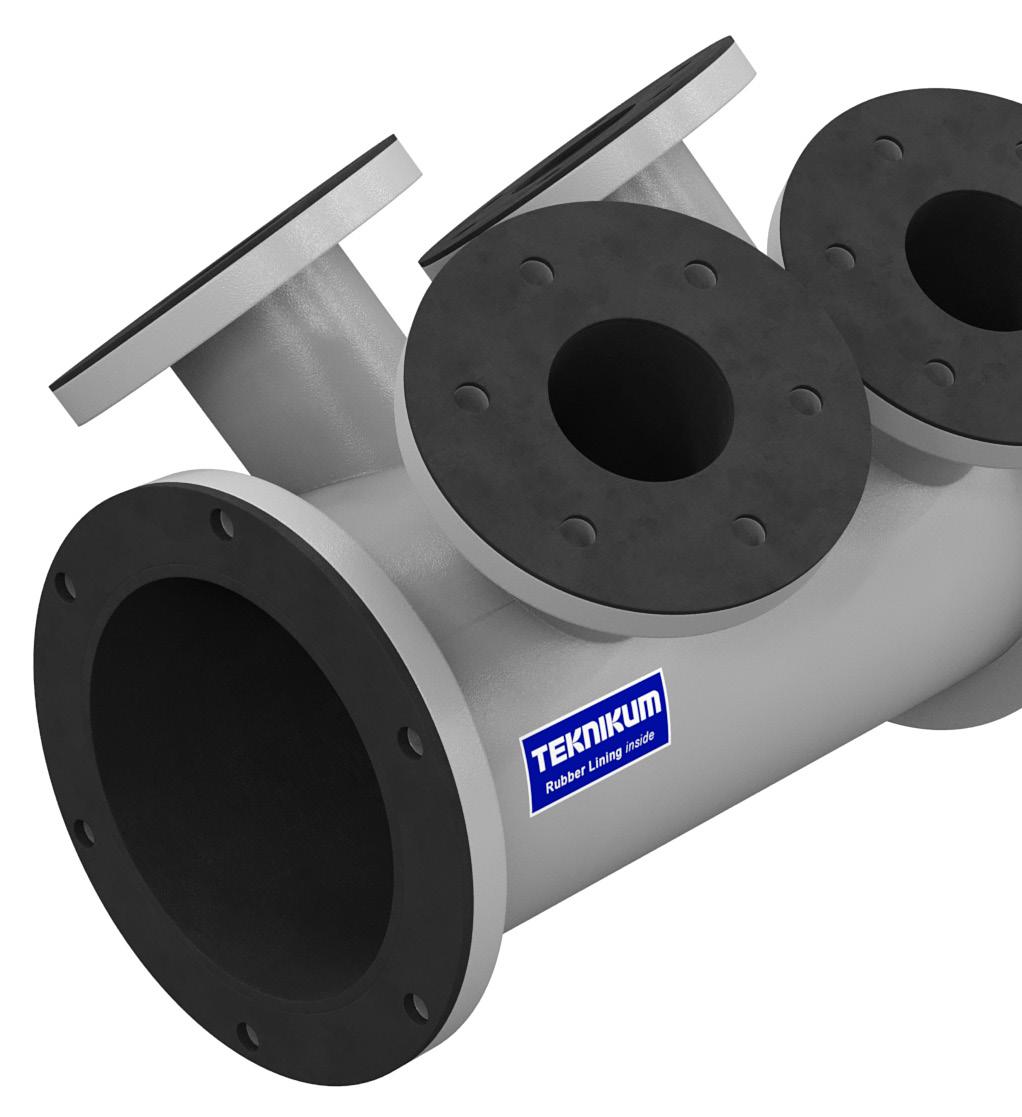

Teknikum® Rubber Lining Compounds

Teknikum WEAR SAFE™ Black 40 or 60

Natural rubber and butadiene rubber mixture based on black soft rubber, which is highly resistant to various abrasive slurries. This proven compound is used in mining environment, seawater applications and various process industry applications.

The hardness 40 ShA is great for abrasion resistance supported by excellent resilience to stand flexible surface for material flow.

The hardness 60 ShA is great for tear resistance supported by excellent resilience to stand flexible surface for material flow.

Developed for the mining industry, e.g. material transfer at concentration plants and tailings pipelines.

Autoclave vulcanization.

Teknikum WEAR SAFE™ Red 40

Natural rubber and butadiene rubber mixture based on black soft rubber compound, which is highly resistant to various abrasive slurries used at mining environment and other process industry applications.

The hardness 40 ShA is great for abrasion resistance supported by excellent resilience to stand flexible surface for material flow.

Developed for the mining industry, e.g. material transfer at concentration plants and tailings pipelines. The red color allows use as visual wear indicator in case of two (2) layers of rubber lining is placed (black soft rubber lining on top).

Autoclave vulcanization.

Teknikum CLEAN SAFE™ FDA

Natural rubber based white soft rubber, which is resistant to various cleaning agents and aqueous solutions. This compound is FDA 21 CFR 177.2600 (e) approved material and based on natural rubber (NR) and styrene butadiene rubber (SBR) mix.

This rubber compound is specially developed for rubber lining applications where low migration of any chemicals from the lining is critical, such as nuclear power plants, clean water lines of ships or food contact applications.

Autoclave vulcanization.

More details on compound datasheets

How to select a hose?

In most situations it is easy choose the right industrial hose because a use application or some other feature (e.g. transferred material) defines the hose and a standard guides to the right solution.

When no suitable hose is available in standard product range or the use application is special, several hose properties must be considered.

Please go through following check list.

Our sales will help you to select the right, safe and durable hose solution: sales@teknikum.com

1. Transferred substance?

• state of the substance?

• concentration?

• temperature?

2. Working pressure and/or vacuum?

Select hose type S, SD, or D accordingly.

3. Dimensions?

• inner diameter?

• outer diameter?

• length?

4. Physical properties?

• weight?

• bending radius?

• bending force?

5. Electrical conductivity requirements?

Features are listed on the product datasheets.

€To be sure, please send us the chemical’s safety data sheet for review and possible lab testing. You can send it via our website’s suitability inquiry.

S = Suction hose

SD = Suction delivery hose

D = Delivery hose

6. Other requirements from operation environment?

For example, dynamic stress from machines or outer wear and tear due pulling the hose along the ground.

7. Hose couplings and clamps to be used?

• type?

• material?

• in case of flanges, the connecting dimensions

8. Legislation, regulations, standards or other official requirements?

9. Required hose or hose assembly testing and needed documentation?

For example, pressure proof test, burst pressure test, electrical conductivity, etc.

10. Packing and shipment requirements?

See our standard packaging at the end of this catalog. Teknikum® industrial hoses and services

About storage conditions

When keeping rubber hose products in storage or for maintenance operations, we highly recommend to view standard EN ISO 8331: Rubber and plastics hoses and hose assemblies – guidelines for selection, storage, use and maintenance.

ABRASIVE / Working hoses

Wear-resistant, flexible and easy to handle industrial hoses for abrasive environment.

Teknikum CARBON EXTRA LIGHT™ S Antistatic

CARBON LIGHT™ S

CARBON™ D

CARBON™ SD

Teknikum BLAST-TEK® D

BLAST-TEK® D CERAMIC

Teknikum CHARGE-TEK™

For efficient, easy working

Teknikum’s high-quality industrial working hoses provide advanced solutions for demanding abrasive environment. Our hoses are known from their extremely durable and flexible structure that enables easy handling.

Teknikum CARBON hose series covers all the industrial, municipal and construction related material handling needs. Our hoses are designed for tank trucks, transporting wearing granulate materials and blasting both wet and dry materials.

Für Effizienz und einfache Handhabung

Die hochwertigen Industrieschläuche von Teknikum bieten moderne Lösungen für anspruchsvolle, abrasive Anwendungen. Unsere Schläuche sind für ihre äußerst langlebige und flexible Struktur bekannt, die eine einfache Handhabung ermöglicht.

Die Schlauchreihe Teknikum CARBON deckt den gesamten industriellen, kommunalen und baulichen Materialtransportbedarf ab. Unsere Schläuche sind für Tankwagen ausgelegt, die Verschleißgranulat transportieren sowie nasse und trockene Materialien strahlen.

Pour des opérations efficaces et simples

Les tuyaux industriels de travail de haute qualité de Teknikum fournissent des solutions avancées pour les environnements abrasifs exigeants. Nos tuyaux sont réputés pour leur structure extrêmement durable et flexible permettant une manipulation aisée.

La série de tuyaux CARBON de Teknikum couvre tous les besoins industriels, municipaux et de construction dans la manutention de matériaux. Nos tuyaux sont conçus pour les camions-citernes, le transport de granulés abrasifs et la projection de matières humides et sèches.

"Our manufacturing processes and high-quality rubber compounds make flexible and light handling hoses."

Martti Jokela Director, New Business Development Teknikum Group Ltd, Central Europe

Teknikum CARBON EXTRA LIGHT™ S Antistatic

DESCRIPTION AND ADVANTAGES BESCHREIBUNG UND VORTEILE

• Suction hose

For industrial vacuum cleaning trucks and suitable for a wide range of industrial suction applications

Excellent resistance to abrasion

Extremely flexible hose with low bending radius due to special structure and corrugated surface

Light weight and easy handling

• Antistatic

Hose can be cut on-site

Available with spiral-free cuffs

Recommended clamp is band clamp

• Saugschlauch

Für Industriesaugwagen und eine Vielzahl anderer industrieller Sauganwendungen

Hervorragende Abriebfestigkeit

Extrem flexibler Schlauch mit geringem Biegeradius durch spezielle Struktur und gewellte Oberfläche Geringes Gewicht und einfache

Handhabung

Antistatisch

• Schlauch kann vor Ort zugeschnitten werden

Erhältlich mit spiralfreien Manschetten

Die empfohlene Schelle ist eine Bandschelle

DESCRIPTION ET AVANTAGES

• Tuyau d'aspiration

Convient aux camions aspirateurs industriels et adapté à une large gamme d'applications d'aspiration industrielle

Excellente résistance à l'abrasion Tuyau extrêmement flexible avec un faible rayon de courbure grâce à sa structure spéciale et à sa surface striée Léger et facile à manipuler

Antistatique

• Le tuyau peut être coupé sur place Disponible avec des embouts sans spirale

Il est recommandé d’utiliser un collier de serrage à bande

For industrial vacuum cleaning trucks and suitable for a wide range of industrial suction applications.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Teknikum CARBON LIGHT™ S

DESCRIPTION AND ADVANTAGES

• Suction hose

For industrial vacuum cleaners, tank trucks and cleaning systems

Excellent resistance to abrasion

Flexible and low bending radius due to special structure and corrugated surface

Light weight and easy handling

• ESD protection with Antistatic version Hose can be cut on-site

Available with spiral-free cuffs

Recommended clamp is band clamp

• Saugschlauch

Für Industriesauger, Tankwagen und Reinigungsanlagen

Hervorragende Abriebfestigkeit

Flexibel und geringer Biegeradius durch spezielle Struktur und gewellter Oberfläche

Geringes Gewicht und einfache Handhabung

• ESD-Schutz mit Antistatik-Version

Schlauch kann vor Ort zugeschnitten werden

Erhältlich mit spiralfreien Manschetten Die empfohlene Schelle ist eine Bandschelle

• Tuyau d'aspiration

Pour les aspirateurs industriels, les camions-citernes et les systèmes de nettoyage

Excellente résistance à l'abrasion

Flexible et faible rayon de courbure grâce à sa structure spéciale et à sa surface striée

Léger et facile à manipuler

• Protection ESD avec la version antistatique

• Le tuyau peut être coupé sur place Disponible avec des embouts sans spirale

Il est recommandé d’utiliser un collier de serrage à bande

SBR

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Teknikum CARBON™ D

DESCRIPTION AND ADVANTAGES

• Delivery hose

For transfering abrasive granulate materials in a wide range of industrial applications

Excellent resistance to abrasion

Flexible and low bending radius due to special structure

Light weight and easy handling due to steel wire-free construction

• Eliminates vibrations and noise

Hose can be cut on-site

Available with spiral-free cuffs

ESD protection with Antistatic version

• Recommended clamp is band clamp

Burst safety factor is 3,2 x working pressure

BESCHREIBUNG UND VORTEILE

• Druckschlauch

Zum Fördern von abrasiven Granulaten in Druckanwendungen Hervorragende Abriebfestigkeit

Flexibel und geringer Biegeradius durch spezielle Struktur

Geringes Gewicht und einfache

Handhabung durch Konstruktion ohne Stahldraht

• Eliminiert Vibrationen und Geräusche

Schlauch kann vor Ort zugeschnitten werden

ESD-Schutz bei antistatischer Version

Die empfohlene Schelle ist eine Bandschelle

Berstsicherheitsfaktor ist 3,2 x Betriebsdruck

DESCRIPTION ET AVANTAGES

• Tuyau de refoulement

Pour le transfert de granulés abrasifs dans une large gamme d'applications industrielles

Excellente résistance à l'abrasion

Flexible et faible rayon de courbure grâce à sa structure spéciale

Léger et facile à manipuler grâce à sa construction sans fil d'acier

• Élimine les vibrations et le bruit

Le tuyau peut être coupé sur place

Protection ESD avec la version antistatique

Il est recommandé d’utiliser un collier de serrage à bande

Le coefficient de sécurité à l'éclatement est de 3,2 x la pression de service

Light weight and easy handling due to steel wire-free construction.

Teknikum CARBON™ SD

DESCRIPTION AND ADVANTAGES

• Suction and delivery hose

Excellent resistance to abrasion

Suitable for use as part of pipeline and industrial central vacuum systems

Flexible and low bending radius due to special structure and corrugated surface

Medium weight

• Eliminates vibrations and noise

Hose can be cut on-site

Available with spiral-free cuffs

ESD protection with Antistatic version

• Recommended clamp is band clamp

Burst safety factor is 3,2 x working pressure

BESCHREIBUNG UND VORTEILE

• Saug- und Druckschlauch

Hervorragende Abriebfestigkeit

Geeignet für den Einsatz als Teil von Pipeline- und industriellen Zentralvakuumsystemen

Flexibel und geringer Biegeradius durch spezielle Struktur und gewellter Oberfläche

mittleres Gewicht

• Eliminiert Vibrationen und Geräusche

Schlauch kann vor Ort zugeschnitten werden

Erhältlich mit spiralfreien Manschetten

ESD-Schutz bei antistatischer Version

Die empfohlene Schelle ist eine

Bandschelle

• Berstsicherheitsfaktor ist 3,2 x Betriebsdruck

DESCRIPTION ET AVANTAGES

• Tuyau d'aspiration et de refoulement

Excellente résistance à l'abrasion

Convient à une utilisation dans le cadre de systèmes centraux d'aspiration industrielle et de systèmes de conduites

Flexible et faible rayon de courbure grâce à sa structure spéciale et à sa surface striée

Poids moyen

• Élimine les vibrations et le bruit

Le tuyau peut être coupé sur place

Disponible avec des embouts sans spirale

Protection ESD avec la version antistatique

Il est recommandé d’utiliser un collier de serrage à bande

• Le coefficient de sécurité à l'éclatement est de 3,2 x la pression de service

Flexible medium duty material handling hose designed for transporting wearing granulate materials. Suitable for a wide range of industrial and municipal applications.

Charging and blasting hose designed together with mining and quarrying professionals

For feeding and dosing explosion emulsion into solid rock drillings

Resistant to all common blasting agents and substances, which are used in mining, civil engineering, excavation and construction industries

Resistant to e.g. lubricants as well as mineral oil-based products

Electrically conductive due to safety reasons and risks relating to electrical discharges

• Excellent weather and ageing

resistance

High mechanical strength

Flexible and easy handling

Hose can be cut on-site

• Burst safety factor is 4 x working pressure

Lade- und Sprengschlauch, der zusammen mit Bergbau- und Steinbruchprofis entwickelt wurde

Zum Einbringen und Dosieren von Sprengemulsion bei Bohrungen im massiven Gestein

Beständig gegen alle gängigen Strahlmittel und Substanzen, die im Bergbau, Tiefbau, Erdbau und in der Bauindustrie eingesetzt werden

Beständig gegen z.B. Schmierstoffe sowie Produkte auf Mineralölbasis

Elektrisch leitfähig aus Sicherheitsgründen und Risiken in Bezug auf elektrische Entladungen

• Hervorragende Witterungs- und Alterungsbeständigkeit

• Hohe mechanische Festigkeit

Flexible und einfache Handhabung

Schlauch kann vor Ort zugeschnitten werden Der Berstsicherheitsfaktor beträgt das 4-fache des Betriebsdrucks

- 40°C

+100°C

Tuyau de charge et de projection conçu avec les professionnels des industries minières et extractives

Pour l'alimentation et le dosage de l'émulsion d'explosifs dans les forages de roches dures

Résistant à tous les agents et substances de projection courants, utilisés dans les industries minières, de génie civil, d'excavation et de construction

Résistant, par exemple aux lubrifiants et aux produits à base d'huile minérale Électroconducteur pour des raisons de sécurité et de risques liés aux décharges électriques

• Excellente résistance aux intempéries et au vieillissement

• Résistance mécanique élevée

Flexible et facile à manipuler

Le tuyau peut être coupé sur place

Le coefficient de sécurité à l’éclatement est de 4 x la pression de service

Teknikum BLAST-TEK® D

DESCRIPTION AND ADVANTAGES

Sand blasting and concrete pumping hose

Suitable for highly abrasive materials such as sand, grit, quartz and granulates

For dry and wet materials

Excellent resistance to abrasion due to excellent inner tube quality

• Meets standard EN ISO 3861: 2008 (Sand and grit blasting hoses)

Long service life

Antistatic

Quick and easy installation

• Fixing with commonly used sand blasting couplings

Burst safety factor is 4 x working pressure

Sandstrahl- und Betonpumpenschlauch

Geeignet zum Pumpen von Beton und für stark abrasive Materialien wie Quarz und Granulate

Für trockene und nasse Materialien

Hervorragende Abriebfestigkeit durch spezielle Innenschlauchqualität

• Erfüllt die Norm EN ISO 3861: 2008 (Sandstrahlschläuche)

Lange Lebensdauer

Antistatisch

Schnelle und einfache Installation

• Befestigung mit handelsüblichen Sandstrahlkupplungen

Der Berstsicherheitsfaktor beträgt das 4-fache des Betriebsdrucks

Tuyau longue durée pour sablage et grenaillage

Pour les matières extrêmement abrasives, par exemple la boue, le béton, la chaux en poudre, le charbon, le sable de quartz et les granulés

Pour les applications où le remplacement fréquent des tuyaux n'est pas souhaitable

Pour les matières sèches et humides

• Le revêtement en céramique offre une excellente résistance à l'abrasion et une longue durée de vie

• Répond aux exigences de la norme EN ISO 3861: 2008 (Tuyaux pour sablage et grenaillage)

Antistatique

Installation rapide et facile

Fixation avec les raccords de sablage couramment utilisés

Le coefficient de sécurité à l'éclatement est de 4 x la pression de service

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

Teknikum BLAST-TEK® D CERAMIC

EN ISO 3861

DESCRIPTION AND ADVANTAGES

• Longlife sand and grit blasting hose

For extremely abrasive materials, e.g. sludge, concrete, powdered lime, carbon, quartz sand and granulates

For applications where frequent hose replacements are not desirable

For dry and wet materials

Ceramic lining provides excellent resistance to abrasion and long lifecycle

Meets standard EN ISO 3861: 2008 (Sand and grit blasting hoses)

• Antistatic

Quick and easy installation

Fixing with commonly used sand blasting couplings

Burst safety factor is 4 x working pressure

BESCHREIBUNG UND VORTEILE

• Langlebiger Sandstrahlschlauch

Für extrem abrasive Materialien, z.B. Schlämme, Beton, Kalkmehl, Kohle, Quarzsand und Granulate

Für Anwendungen, bei denen häufiger Schlauchwechsel nicht erwünscht ist Für trockene und nasse Materialien

Keramikauskleidung bietet hervorragende Abriebfestigkeit und lange Lebensdauer

Erfüllt die Norm EN ISO 3861: 2008 (Sand- und Sandstrahlschläuche)

• Antistatisch Schnelle und einfache Installation

Befestigung mit handelsüblichen Sandstrahlkupplungen

Der Berstsicherheitsfaktor beträgt das 4-fache des Betriebsdrucks

DESCRIPTION ET AVANTAGES

• Tuyau longue durée pour sablage et grenaillage

• Pour les matières extrêmement abrasives, par exemple la boue, le béton, la chaux en poudre, le charbon, le sable de quartz et les granulés

Pour les applications où le remplacement fréquent des tuyaux n'est pas souhaitable

Pour les matières sèches et humides

Le revêtement en céramique offre une excellente résistance à l'abrasion et une longue durée de vie Répond aux exigences de la norme EN ISO 3861: 2008 (Tuyaux pour sablage et grenaillage)

Antistatique

• Installation rapide et facile Fixation avec les raccords de sablage couramment utilisés

Le coefficient de sécurité à l'éclatement est de 4 x la pression de service

Longlife version is enabled by CERAMIC inner lining material. The life cycle of the hose is significantly longer, thus work interruptions and continuous hose purchases can be avoided.

ABRASIVE / Slurry hoses

Teknikum hoses, bends and connector systems - an advanced solution for demanding abrasive environment.

Teknikum Smart Hose solution

Teknikum PLUS™ flange system

Teknikum GRANIT®

GRANIT® CERAMIC Antistatic

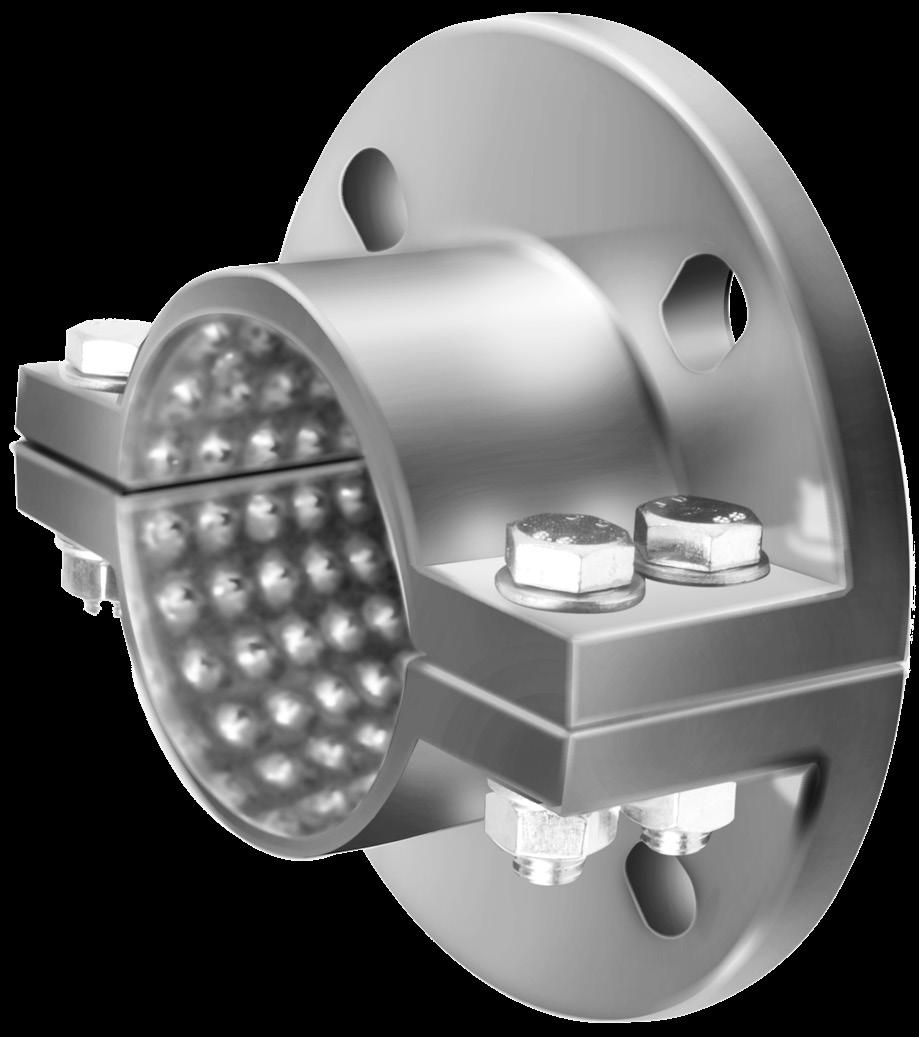

GRANIT® Select coupling

Teknikum TITAN™

TITAN™ CERAMIC Antistatic

TITAN™ Select coupling

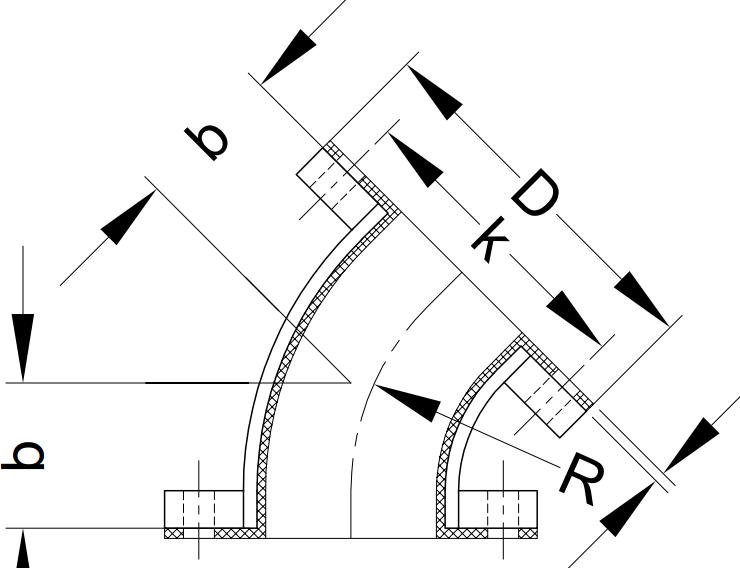

45° Flanged hose bends

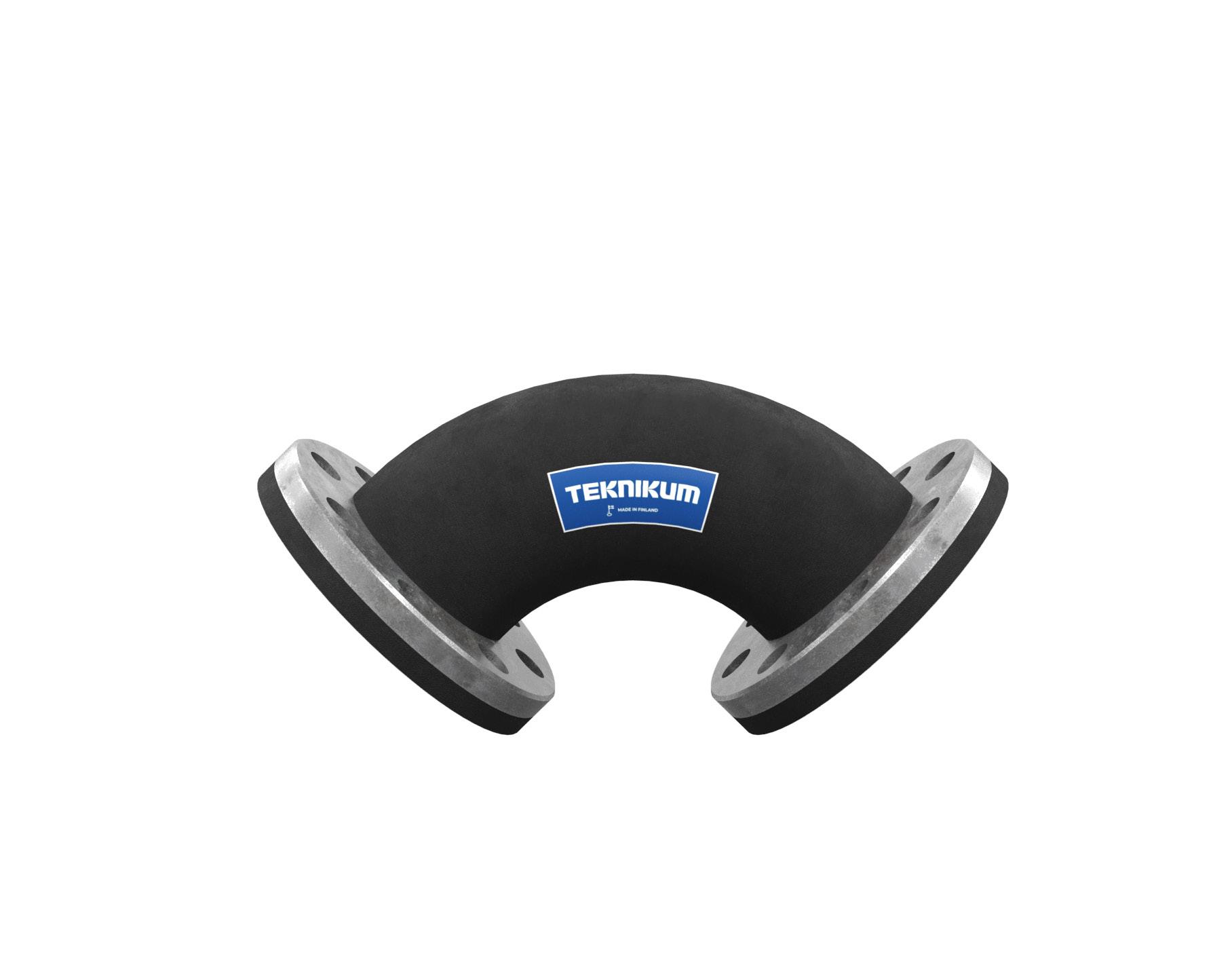

90° Flanged hose bends

T-branch hose

Valve hoses

Straight connecting hoses

Reducers

Flexible rubber joints

Rubber expansion joint

Rubber compensators

Large compensator

Green thinking and long life-cycle benefits

Teknikum’s high-quality industrial hoses, bends and connector systems provide advanced solutions for demanding abrasive environment. Our hoses are known from their innovative, extremely durable and flexible structure.

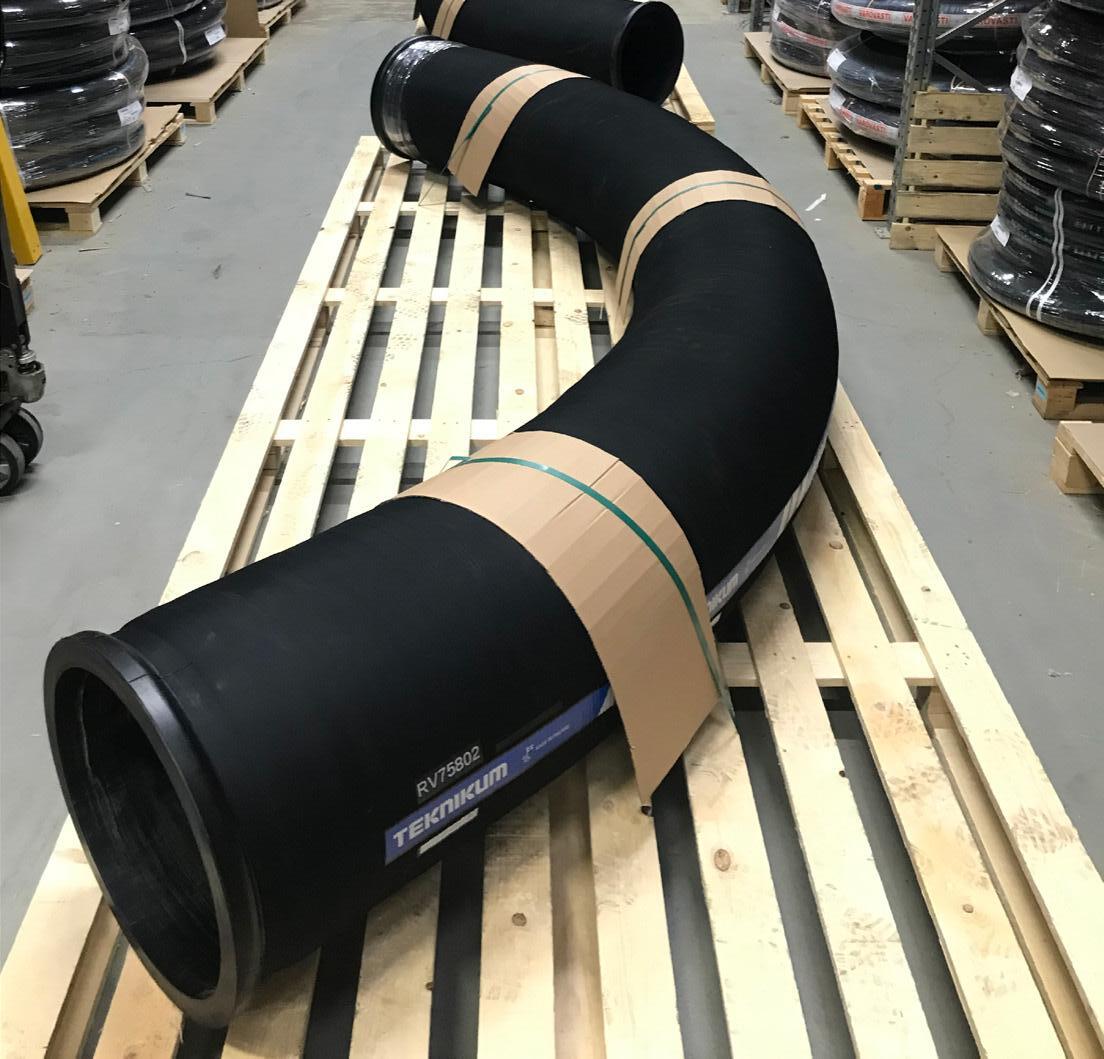

You can get straight, curved and flexible CERAMIC hoses from us. As the innovator of Smart Hose system and recycled wear resistant rubber qualities, we bring sustainability, GREEN & SMART ideology, to Mining Industry and to the reach of our demanding customers.

Umweltfreundlich und Vorteile durch langen Lebenszyklus

Die hochwertigen Industrieschläuche, Bögen und Verbindersysteme von Teknikum bieten moderne Lösungen für anspruchsvolle, abrasive Anwendungen. Unsere Schläuche sind für ihre innovative, äußerst langlebige und flexible Struktur bekannt.

Es sind original gerade, gebogene und flexible CERAMIC-Schläuche erhältlich. Als Innovator des Smart Hose-Systems und der recycelten verschleißfesten Gummieigenschaften bieten wir der Bergbauindustrie und unseren ambitionierten Kunden Nachhaltigkeit sowie UMWELTFREUNDLICHE und CLEVERE Ideen.

Pensée écologique et avantages liés au long cycle de vie

Les tuyaux industriels, coudes et systèmes de connecteurs de haute qualité de Teknikum fournissent des solutions avancées pour les environnements abrasifs exigeants. Nos tuyaux sont réputés pour leur structure innovante, extrêmement durable et flexible.

Vous pouvez vous procurer les tuyaux CERAMIC originaux droits, coudés et flexibles auprès de Teknikum. Notre système innovant Smart Hose et les qualités du caoutchouc recyclé résistant à l’abrasion nous permettent d’apporter la durabilité, l’idéologie VERTE ET INTELLIGENTE, à l’industrie minière et de la mettre à la portée de nos clients exigeants.

"Long lasting hoses for different abrasive materials make an economical and sustainable choice. We have the right hose lining materials for different types of abrasive wear and tear."

Timo Kokkonen Director, Hoses Business Unit Teknikum Group

Teknikum® Smart Hose system

Measurement takes place automatically every 60 minutes

Smart Hose is manufactured with monitoring cable

Optionally single or multilayer (1-3) measurement with several cables built into the hose structure

With rubber or CERAMIC lining

Select GRANIT® or TITAN™ hose type

- 40°C +60°C

BATTERY DEVICE

Optionally with GRANIT® or TITAN™ Select couplings or with PLUS flange system

DESCRIPTION AND ADVANTAGES

• Teknikum Smart Hose system enables monitoring of wear and tear of inner lining of a hose

The system gives a signal when the hose needs to be changed to avoid breakage

Measurement takes place automatically every 60 minutes

A measurement can be carried out at any time by pressing the Test button

Optionally single or multilayer (1-3) measurement with several cables built into the hose structure

The benefits of Smart Hose system include:

• increased work and environmental safety and risk management, when hose's life cycle can be anticipated

• uninterrupted process flow as uncontrolled process stops can be avoided

maintenance savings and easier management when new hose can be purchased just in time or as planned

The Smart Hose system includes Teknikum ALER-TEK™ 2.0 monitoring device and a customer specific Teknikum GRANIT® or TITAN™ hose built with monitoring cable Teknikum ALER-TEK™ 2.0 devide includes IP66 classification black aluminium case protected from moisture and dust. The cable feedthrough into the case has PG9 seal.

Ambient temperature: -40°C...+60°C (battery device)

There are two alarm LEDs on the front panel of the device:

1. Monitoring Loop Alarm - Red Alarm LED

2. Battery Alarm - Red Battery LED

• The ALER-TEK device is reusable

Proven system designed for demanding Mining Industry environment

Suitable for various industrial applications

Suitable for custom Teknikum GRANIT® or TITAN™ hoses with rubber or CERAMIC lining

• Das Teknikum Smart Hose-System ermöglicht die Überwachung des Verschleißes der Innenauskleidung eines Schlauchs

Das System gibt ein Signal, wenn der Schlauch gewechselt werden muss, um einen Bruch zu vermeiden

Die Messung erfolgt automatisch alle 60 Minuten

Eine Messung kann jederzeit durch Drücken der Test-Taste durchgeführt werden

Wahlweise ein- oder mehrschichtige

(1-3) Messung mit mehreren in die Schlauchstruktur integrierten Kabeln

Zu den Vorteilen des Smart HoseSystems gehören: Erhöhte Arbeits- und Umweltsicherheit und Risikomanagement, wenn der Lebenszyklus des Schlauchs vorhergesehen werden kann ungestörter Prozessablauf, da unkontrollierte Prozessstopps vermieden werden können

• Wartungseinsparungen und einfachere Verwaltung, wenn neue Schläuche just-in-time oder wie geplant gekauft werden können

• Das Smart Hose-System umfasst das Teknikum ALER-TEK™ 2.0 Überwachungsgerät und einen kundenspezifischen Teknikum GRANIT® oder TITAN™ Schlauch mit integriertem Überwachungskabel

• Teknikum ALER-TEK™ 2.0 hat ein schwarzes Aluminiumgehäuse mit IP66-Klassifizierung, das vor Feuchtigkeit und Staub geschützt ist. Die Kabeldurchführung in das Gehäuse hat eine PG9-Dichtung. Umgebungstemperatur: -40°C...+60°C (Akkugerät)

• Auf der Frontplatte des Geräts befinden sich zwei Alarm-LEDs:

1. Überwachungsschleifenalarm –Rote Alarm-LED

2. Batteriealarm – Rote Batterie-LED Das ALER-TEK ist wiederverwendbar

• Bewährtes System für anspruchsvolle Umgebungen in der Bergbauindustrie

• Geeignet für verschiedene industrielle Anwendungen

Geeignet für kundenspezifische Teknikum GRANIT®- oder TITAN™Schläuche mit Gummi- oder KERAMIK-Auskleidung

• Le système Smart Hose de Teknikum permet de surveiller l'usure du revêtement intérieur d'un tuyau

Le système émet un signal lorsque le tuyau doit être changé pour éviter la rupture

La mesure a lieu automatiquement toutes les 60 minutes

Une mesure peut être effectuée à tout moment en appuyant sur le bouton Test

Possibilité de mesurer une ou plusieurs couches (1-3) avec plusieurs câbles intégrés dans la structure du tuyau

Les avantages du système Smart Hose sont les suivants : une meilleure gestion des risques et de la sécurité au travail et environnementale, lorsque le cycle de vie du tuyau peut être anticipé

• un flux de processus ininterrompu, car les arrêts non contrôlés du processus peuvent être évités

• des économies de maintenance et une gestion plus facile lorsque le nouveau tuyau peut être acheté juste à temps ou comme prévu

• Le système Smart Hose comprend le dispositif de surveillance Teknikum

ALER-TEK™ 2.0 et un tuyau Teknikum GRANIT® ou TITAN™ spécifique au client, équipé d'un câble de surveillance

• Le dispositif Teknikum ALERTEK™ 2.0 comprend un boîtier en aluminium noir classé IP66, protégé de l'humidité et de la poussière. Le passe-câbles dans le boîtier est doté d'un joint PG9.

• Température ambiante :

-40 °C...+60 °C (dispositif à batterie)

• Il y a deux DEL d'alarme sur le panneau avant du dispositif :

1. Alarme de boucle de surveillanceDEL d'alarme rouge

2. Alarme de batterie - DEL rouge de batterie

Le dispositif ALER-TEK est réutilisable

• Système éprouvé conçu pour l'environnement exigeant de l'industrie minière

• Convient à diverses applications industrielles

Convient aux tuyaux personnalisés Teknikum GRANIT® ou TITAN™ avec revêtement en caoutchouc ou en CÉRAMIQUE

https://teknikum.com/product/teknikum-aler-tek-2-0-wear-indicator/

Teknikum PLUS™ flange system

DESCRIPTION AND ADVANTAGES

Teknikum PLUS™ flange system consists of a rubber bead and a flange tightened behind the bead.

The flanges are used in hoses used especially in heavy chemical industry and in mining industry, but due its reliability and practicality it is suitable for a range of other applications as well.

The most important advantage of the Teknikum PLUS™ flange is free, undisturbed central flow in the connection point.

Addition benefits are high pressure resistance, reliability and long life cycle without need of seals are great advantages of Teknikum PLUS™ flanges.

There's no need for an extra gasket with fixed rubber flange

Das Teknikum PLUS™-Flanschsystem besteht aus einer einvulkanisierten Wölbung und einem hinter der Wölbung befestigten Flansch.

Die Flansche werden in Schläuchen verwendet, die insbesondere in der chemischen Schwerindustrie und im Bergbau eingesetzt werden, sind aber aufgrund ihrer Zuverlässigkeit und Praktikabilität auch für eine Reihe anderer Anwendungen geeignet. Der wichtigste Vorteil des Teknikum PLUS™-Flansches ist die turbolenzfreie Strömung in der Verbindungsstelle.

Hohe Druckfestigkeit, Zuverlässigkeit und lange Lebensdauer ohne Notwendigkeit von Dichtungen sind große Vorteile von Teknikum PLUS™Flanschen.

Es ist keine zusätzliche Dichtung mit festem Gummiflansch erforderlich

DESCRIPTION ET AVANTAGES

Le système de brides Teknikum PLUS™ se compose d'un bourrelet en caoutchouc et d'une bride serrée derrière le bourrelet.

Les brides sont utilisées dans les tuyaux, notamment dans l'industrie chimique lourde et dans l'industrie minière, mais grâce à leur fiabilité et à leur fonctionnalité, elles conviennent également à une variété d'autres applications.

L'avantage majeur de la bride Teknikum PLUS™ est l'écoulement central libre et sans turbulences dans le point de raccordement.

D’autres avantages importants des brides Teknikum PLUS™ sont la résistance à la haute pression, la fiabilité et le long cycle de vie sans avoir recours à des joints.

Il n'est pas nécessaire de prévoir un joint supplémentaire avec la bride fixe en caoutchouc.

Fixed rubber flange, no need for extra seal

Smooth or corrucated cover

Custom flange accordding to hose dimensions

Free, undisturbed central flow in the connection point.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

DN 40

DN 50

DN 65

DN 80

DN 100

DN 125

DN 150

DN 200

HPLUSEND10040

HPLUSEND10050

HPLUSEND10065

HPLUSEND10080

HPLUSEND10100

HPLUSEND10125

HPLUSEND10150

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

CARBON, CARBON LIGHT, GRANIT, GRANIT CERAMIC, GRANIT STEEL, TITAN

HPLUSEND10200 Ask for custom hose

DN 250 HPLUSEND10250 Ask for custom hose

DN 300 HPLUSEND10300 Ask for custom hose

DN 350 HPLUSEND10350 Ask for custom hose

DN 400 HPLUSEND10400 Ask for custom hose

DN 450 HPLUSEND10450 Ask for custom hose

DN 500 HPLUSEND10500 Ask for custom hose

DN 600 HPLUSEND10600 Ask for custom hose

DN 700

HPLUSEND10700 Ask for custom hose

Other options available on request

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-plus-flange/

Teknikum® Steel support flanges

DESCRIPTION AND ADVANTAGES

Steel support flanges are used to support the connection between rubber connecting hose flange and counter flange of the pipeline. Steel support flanges are assembled on finished hose after making the rubber flange drillings.

• Note: Rubber flange drillings, as well as steel support flange assembly, are made free of charge in case that customer orders steel support flanges together with connecting hoses.

• Standard steel support flanges comply with connecting dimensions of DIN 2642 / EN 1092-1 / SFS 2170 table PN 10, and the material is zinc galvanized steel.

• We are able to supply steel support flanges with different specifications as well (e.g. different material or surface treatment).

• Instead of rubber flanges and steel support flanges, connecting hoses can be supplied with Teknikum PLUS™ flange system.

Stützflansche aus Stahl werden verwendet, um die Verbindung zwischen Gummianschlussschlauchflansch und Gegenflansch der Rohrleitung zu unterstützen.

Stahl-Stützflansche werden nach dem Bohren der Gummiflanschbohrungen am fertigen Schlauch montiert.

Hinweis: Bohrungen für Gummiflansche sowie Stahlstützflansche werden kostenlos hergestellt, falls der Kunde Stahlstützflansche zusammen mit Verbindungsschläuchen bestellt. Standard-Stützflansche aus Stahl entsprechen den Anschlussmaßen der DIN 2642 / EN 1092-1 / SFS 2170 Tabelle PN 10, das Material ist verzinkter Stahl. Es besteht die Möglichkeit Stützflansche aus Stahl mit anderen Spezifikationen zu liefern (z. B. anderes Material oder andere Oberflächenbehandlung).

Anstelle von Gummiflanschen und Stützflanschen aus Stahl können Verbindungsschläuche mit Teknikum PLUS™ Flanschsystem geliefert werden.

Les brides support en acier sont utilisées pour supporter la connexion entre la bride du tuyau de raccordement en caoutchouc et la contre-bride de la conduite.

Les brides support en acier sont assemblées sur le tuyau fini après avoir effectué les perçages de la bride en caoutchouc.

Remarque : les perçages des brides en caoutchouc ainsi que l'assemblage des brides support en acier sont réalisés gratuitement si le client commande des brides support en acier avec des tuyaux de raccordement.

Les brides support standard en acier sont conformes aux dimensions de raccordement des normes DIN 2642 / EN 1092-1 / SFS 2170 tableau PN 10, et le matériau est de l'acier galvanisé au zinc.

Nous sommes également en mesure de fournir des brides support en acier avec des spécifications différentes (par exemple, un matériau ou un traitement de surface différent).

Au lieu de brides en caoutchouc et de brides support en acier, les tuyaux de raccordement peuvent être fournis avec le système de brides Teknikum PLUS™.

DIN 2642 / EN 1092-1 / SFS 2170 table PN 10

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

HOSE

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/flanges/

Teknikum GRANIT®

ISO 28017:2011

DESCRIPTION

Robust , but flexible material handling hose with corrugated cover

• For slurry and very abrasive substances

Two inner lining options: Teknikum WearGrey NR™ (Teknikum GRANIT®) and antistatic black SBR inner lining (Teknikum GRANIT® ANTISTATIC)

Excellent resistance to abrasion and weather

Eliminates vibrations and noise

High burst pressure ≥ 3,2 MPa

• Very flexible and low bending radius due to corrugated cover structure

On special order: chemical resistant EPDM and oil resistant NBR materials, special hose dimensions and working pressure according to need. Ask more from Teknikum sales.

Customized Teknikum GRANIT® hoses can be manufactured according to ISO 28017:2011 (rubber hoses and hose assemblies, wire or textile reinforced, for dredging applications) type 2. Quick and easy installation Hoses can be cut on-site

Recommened connection with Teknikum GRANIT Select™ couplings or Teknikum PLUS™ flange system

Robuster, aber flexibler Förderschlauch mit gewellter Decke

• Für Schlämme und sehr abrasive Stoffe

Zwei Innenfutteroptionen: Teknikum WearGrey NR™ (Teknikum GRANIT®) und antistatisches schwarzes SBRInnenfutter (Teknikum GRANIT® ANTISTATIC)

Hervorragende Abrieb- und Witterungsbeständigkeit Eliminiert Vibrationen und Geräusche Hoher Berstdruck ≥ 3,2 MPa Sehr flexibel und geringer Biegeradius durch gewellte Deckstruktur

• Auf Sonderbestellung: chemikalienbeständige EPDM- und ölbeständige NBR-Werkstoffe, spezielle Schlauchabmessungen und Betriebsdruck nach Bedarf. Fragen Sie mehr vom Teknikum-Vertrieb.

• Kundenspezifische Teknikum GRANIT®-Schläuche können gemäß ISO 28017:2011 (Gummischläuche und -schlauchleitungen, draht- oder textilverstärkt, für Baggeranwendungen) Typ 2 hergestellt werden. Schnelle und einfache Installation

• Schläuche können vor Ort geschnitten werden

Empfohlener Anschluss mit Teknikum GRANIT Select™ Kupplungen oder Teknikum PLUS™ Flanschsystem

- 40°C +80°C

Tuyau de manutention de matériaux robuste mais flexible, avec gaine striée

• Pour les boues et les substances très abrasives

Deux options de revêtement intérieur : Teknikum WearGrey NR™ (Teknikum GRANIT®) et revêtement intérieur SBR noir antistatique (Teknikum GRANIT® ANTISTATIC)

Excellente résistance à l'abrasion et aux intempéries

Élimine les vibrations et le bruit Pression d'éclatement élevée ≥ 3,2 MPa Très flexible et faible rayon de courbure grâce à la structure striée de la gaine

• Sur commande spéciale : matériaux EPDM résistant aux produits chimiques et NBR résistant aux hydrocarbures, dimensions spéciales des tuyaux et pression de service selon les besoins. Demandez plus d’informations à l’équipe de vente de Teknikum.

• Les tuyaux Teknikum GRANIT® personnalisés peuvent être fabriqués selon la norme ISO 28017:2011 (tuyaux et ensembles raccord-tuyau en caoutchouc, renforcés de fil ou de textile, pour applications de dragage) type 2. Installation rapide et facile

• Les tuyaux peuvent être coupés sur place Connexion recommandée avec les raccords Teknikum GRANIT Select™ ou le système de brides Teknikum PLUS™

SBR

NR 50 ShA or SBR 60 ShA TEXTILE STEEL SPIRAL

Complete with GRANIT Select™ couplings

Teknikum GRANIT® CERAMIC Antistatic

ISO 28017:2011

Robust, but flexible material handling hose with corrugated SBR cover and CERAMIC inner lining

• Up to 3-10 times the life of a rubber hose or metal tube, depending on the material being transferred

• For slurry and very abrasive substances

Excellent resistance to abrasion and weather

Eliminates vibrations and noise

High burst pressure ≥ 3,2 MPa

• Antistatic, ESD protection

Customization options: hose dimensions according to need. Ask more from Teknikum sales.

Flexible and low bending radius due to corrugated cover and rubber-ceramic lining structure

Quick and easy installation

Recommened connection with Teknikum GRANIT Select™ couplings or Teknikum PLUS™ flange system

Robuster, aber flexibler Förderschlauch mit gewellter SBR-Decke und KERAMIK-Innenschicht

• Bis zum 3- bis 10-fachen der Lebensdauer eines Gummischlauchs oder Metallrohrs, je nach zu transportierendem Material

• Für Schlämme und sehr abrasive Stoffe

Hervorragende Abrieb- und Witterungsbeständigkeit

Eliminiert Vibrationen und Geräusche

Hoher Berstdruck ≥ 3,2 MPa Antistatisch, ESD-Schutz

• Anpassungsmöglichkeiten: Schlauchabmessungen nach Bedarf. Fragen Sie mehr vom TeknikumVertrieb.

Flexibel und geringer

Biegeradius durch gewellte Decke und gummikeramischen Auskleidungsaufbau

Schnelle und einfache Installation

Empfohlener Anschluss mit Teknikum GRANIT Select™ Kupplungen oder Teknikum PLUS™ Flanschsystem

Tuyau de manutention de matériaux robuste mais flexible, avec gaine striée en SBR et revêtement intérieur en CÉRAMIQUE

Jusqu'à 3 à 10 fois la durée de vie d'un tuyau en caoutchouc ou d'un tube métallique, en fonction du matériau transféré

• Pour les boues et les substances très abrasives

• Excellente résistance à l'abrasion et aux intempéries

Élimine les vibrations et le bruit

Pression d'éclatement élevée ≥ 3,2 MPa Antistatique, protection ESD

• Options de personnalisation : dimensions du tuyau selon les besoins. Demandez plus d’informations à l’équipe de vente de Teknikum.

• Flexible et faible rayon de courbure grâce à la structure striée de la gaine et du revêtement en caoutchouc céramique

Installation rapide et facile Connexion recommandée avec les raccords Teknikum GRANIT Select™ ou le système de brides Teknikum PLUS™

TEKNIKUM® CERAMIC

CERAMIC LINING TEXTILE STEEL SPIRAL

Complete with GRANIT Select™ couplings

Teknikum GRANIT® Select coupling

DESCRIPTION AND ADVANTAGES

A mechanical coupling for Teknikum GRANIT® hoses

Enables smooth flow through the connection

The material of the coupling is either aluminium or D-RIM™ – impact resistant antistatic reinforced polyamide withstanding mechanical fatigue and wearing

The dimensions of the flange correspond to DIN PN 10 and/or ANSI B16.5 (150PSI)

The couplings are used with a gasket made of polypropylene (TIIV-PP)

Gaskets are not included in product prices

BESCHREIBUNG UND VORTEILE

Eine mechanische Kupplung für Teknikum GRANIT®-Schläuche Ermöglicht eine turbolenzfreie Strömung durch die Verbindung

Das Material der Kupplung ist entweder Aluminium oder D-RIM™ – schlagfestes, antistatisch verstärktes Polyamid, das mechanischer Ermüdung und Verschleiß standhält

Die Abmessungen des Flansches entsprechen DIN PN 10 und / oder ANSI B16.5 (150PSI)

Die Kupplungen werden mit einer Dichtung aus Polypropylen (TIIV-PP) verwendet

Dichtungen sind nicht in den Produktpreisen enthalten

DESCRIPTION ET AVANTAGES

Un raccord mécanique pour les tuyaux Teknikum GRANIT®

Permet un écoulement fluide à travers la connexion

Le matériau du raccord est soit l'aluminium, soit le D-RIM™ –polyamide renforcé antistatique résistant aux chocs, à la fatigue mécanique et à l'usure

Les dimensions de la bride correspondent à DIN PN 10 et/ou ANSI B16.5 (150PSI)

Les raccords sont utilisés avec un joint en polypropylène (TIIV-PP)

Les joints ne sont pas inclus dans le prix des produits

DIN PN10 ANSI B 16.5 (150PSI)

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-granit-select/

Teknikum TITAN™

ISO 28017:2011

Complete with TITAN™ Select couplings

- 40°C SBR NR 50 ShA or SBR 60 ShA TEXTILE

DESCRIPTION AND ADVANTAGES

Abrasive material handling hose with smooth cover

Excellent resistance to abrasion and weather

Two inner lining options: Teknikum

WearGrey NR™ (version Teknikum TITAN™) and antistatic black

SBR (version Teknikum TITAN™ ANTISTATIC)

Eliminates vibrations and noise

• Low bending radius

ESD protection with Antistatic version

Customization options: chemical resistant EPDM and oil resistant NBR materials, special hose dimensions and working pressure according to need.

Ask more from Teknikum sales.

Customized Teknikum TITAN™ hoses can be manufactured according to ISO 28017:2011 (Rubber hoses and hose assemblies, wire or textile reinforced, for dredging applications) type 2.

Quick and easy installation

Hoses can be cut on-site

• Complete with TITAN™ Select couplings or Teknikum PLUS™ flange system

• Burst safety factor is 2 x working pressure

STEEL SPIRAL

Materialförderschlauch mit glatter Oberfläche

Hervorragende Abrieb- und Witterungsbeständigkeit

Zwei Innenfutteroptionen: Teknikum

WearGrey NR™ (Version Teknikum TITAN™) und antistatisches schwarzes

SBR (Version Teknikum TITAN™ ANTISTATIC)

Eliminiert Vibrationen und Geräusche

• Geringer Biegeradius

ESD-Schutz bei antistatischer Version

Anpassungsoptionen:

chemikalienbeständige EPDM- und ölbeständige NBR-Materialien, spezielle Schlauchabmessungen und Arbeitsdruck nach Bedarf. Fragen Sie mehr vom Teknikum-Vertrieb.

Kundenspezifische Teknikum

TITAN™-Schläuche können gemäß ISO 28017:2011 (Gummischläuche und -schlauchleitungen, draht- oder textilverstärkt, für Baggeranwendungen)

Typ 2 hergestellt werden.

Schnelle und einfache Installation

Schläuche können vor Ort geschnitten werden

Komplett mit TITAN™ SelectKupplungen

• Berstsicherheitsfaktor ist 2 x Betriebsdruck

Tuyau de manutention de matériaux abrasifs avec gaine lisse

Excellente résistance à l'abrasion et aux intempéries

Deux options de revêtement intérieur : Teknikum WearGrey NR™ (version Teknikum TITAN™) et SBR noir antistatique (version Teknikum TITAN™ ANTISTATIC)

Élimine les vibrations et le bruit

• Faible rayon de courbure

Protection ESD avec la version antistatique

Options de personnalisation : matériaux EPDM résistant aux produits chimiques et NBR résistant aux hydrocarbures, dimensions spéciales des tuyaux et pression de service selon les besoins. Demandez plus d’informations à l’équipe de vente de Teknikum.

Les tuyaux Teknikum TITAN™ personnalisés peuvent être fabriqués selon la norme ISO 28017:2011 (tuyaux et ensembles raccord-tuyau en caoutchouc, renforcés de fil ou de textile, pour applications de dragage) type 2. Installation rapide et facile

Les tuyaux peuvent être coupés sur place Complet avec les raccords TITAN™ Select ou le système de brides Teknikum PLUS™

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Check all current product details and specification on product datasheet (QR code):

Teknikum TITAN™ CERAMIC Antistatic

DESCRIPTION AND ADVANTAGES

Abrasive material handling hose with smooth SBR cover and CERAMIC lining

Up to 3-10 times the life of a rubber hose or metal tube, depending on the material being transferred

• Excellent resistance to abrasion and weather

Eliminates vibrations and noise

Low bending radius due to special rubber-ceramic structure

Antistatic, ESD protection

Customization options: hose dimensions and working pressure according to need. Ask more from Teknikum sales.

• Quick and easy installation

Complete with TITAN™ Select couplings or Teknikum PLUS™ flange system

BESCHREIBUNG UND VORTEILE DESCRIPTION ET AVANTAGES

Materialförderschlauch mit glatter SBR-Deckschicht und KERAMIKAuskleidung

Bis zum 3- bis 10-fachen der Lebensdauer eines Gummischlauchs oder Metallrohrs, je nach zu transportierendem Material

• Hervorragende Abrieb- und Witterungsbeständigkeit

• Eliminiert Vibrationen und Geräusche Geringer Biegeradius durch spezielle Gummi-Keramik-Struktur

Antistatisch, ESD-Schutz

Anpassungsoptionen: Schlauchabmessungen und Arbeitsdruck nach Bedarf. Fragen Sie mehr vom Teknikum-Vertrieb. Schnelle und einfache Installation

• Komplett mit TITAN™ SelectKupplungen

Tuyau de manutention de matériaux abrasifs avec gaine lisse en SBR et revêtement en CÉRAMIQUE

Jusqu'à 3 à 10 fois la durée de vie d'un tuyau en caoutchouc ou d'un tube métallique, en fonction du matériau transféré

• Excellente résistance à l'abrasion et aux intempéries

• Élimine les vibrations et le bruit

Faible rayon de courbure grâce à la structure spéciale en caoutchouc céramique

Antistatique, protection ESD

Options de personnalisation : dimensions du tuyau et pression de service selon les besoins. Demandez plus d’informations à l’équipe de vente de Teknikum.

Installation rapide et facile

• Complet avec les raccords TITAN™ Select ou le système de brides Teknikum PLUS™

SBR

CERAMIC LINING TEXTILE STEEL SPIRAL

Complete with TITAN™ Select couplings

TEKNIKUM® CERAMIC

Teknikum TITAN™ Select coupling

DIN / PN 10

EN 1092-1 / PN 10

ANSI B 16,5 / 150 lb

DESCRIPTION AND ADVANTAGES

The material of the coupling is strong and light weight aluminium.

The dimensions of the flange correspond to DIN PN 10 and/or ANSI B 16.5 (150PSI).

The couplings are used with Teknikum Select™ gaskets made of steel reinforced rubber or polypropylene (TIIV-PP).

Teknikum Select™ gaskets are not included in product prices.

Safe and durable connection

• Easy to assemble

Das Material der Kupplung ist Aluminium, ein sehr beständiger und leichter Werkstoff

Die Abmessungen des Flansches entsprechen DIN PN 10 und / oder ANSI B 16,5 (150PSI).

Die Kupplungen werden mit Teknikum Select™ Dichtungen aus stahlverstärktem Gummi oder Polypropylen (TIIV-PP) verwendet.

Teknikum Select™-Dichtungen sind nicht in den Produktpreisen enthalten. Sichere und dauerhafte Verbindung

• Leicht zusammenzubauen

DESCRIPTION ET AVANTAGES

Le matériau du raccord est un aluminium solide et léger.

Les dimensions de la bride correspondent à DIN PN 10 et / ou ANSI B 16.5 (150PSI).

Les raccords sont utilisés avec les joints Teknikum Select™ en caoutchouc renforcé d'acier ou en polypropylène (TIIV-PP).

Les joints Teknikum Select™ ne sont pas inclus dans le prix des produits. Connexion sûre et durable

• Facile à assembler

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

* Made outside Finland ** Suitable for Teknikum TITAN™ hoses i.d 76 mm and i.d 80 mm

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-titan-select/

Teknikum Select™ gaskets

DESCRIPTION AND ADVANTAGES

Teknikum Select™ flange couplings can be equipped with three alternative Teknikum Select™ gaskets

Polypropylene Teknikum Select™ gasket is light color plastic gasket, which is highly resistant to most of chemicals and recommended to applications in which connections need to be highly resistant to pressure. Metal reinforced Teknikum Select™ rubber gasket is well suitable e.g. to mining industry applications in which the connection is required to be pressure resistant but flexible as well.

Plain Teknikum Select™ rubber gaskets or seals are intended primarily to applications in which pressures are low but flow rate possibly high.

Plain Teknikum Select™ rubber gasket material is EPDM and the drillings are in accordance with DIN 2642 / EN 1092-1 / SFS 2170 PN10.

Teknikum Select™Flanschkupplungen können mit drei alternativen Teknikum Select™Dichtungen ausgestattet werden

Die Teknikum Select™-Dichtung aus Polypropylen ist eine helle Kunststoffdichtung, die gegenüber den meisten Chemikalien äußerst widerstandsfähig ist und für Anwendungen empfohlen wird, bei denen Verbindungen eine hohe Druckfestigkeit erfordern.

• Metallverstärkte Teknikum Select™ Gummidichtung ist gut geeignet z.B. für Anwendungen in der Bergbauindustrie, bei denen die Verbindung druckfest, aber auch flexibel sein muss.

• Einfache Teknikum Select™Gummidichtungen oder -Dichtungen sind hauptsächlich für Anwendungen bestimmt, bei denen niedrige Drücke, aber möglicherweise hohe Durchflussraten herrschen.

Plain Teknikum Select™

Gummidichtungsmaterial ist EPDM und die Bohrungen entsprechen DIN 2642 / EN 1092-1 / SFS 2170 PN10.

Les raccords à bride Teknikum Select™ peuvent être équipés de trois joints Teknikum Select™ alternatifs Le joint Teknikum Select™ en polypropylène est un joint en plastique de couleur claire, hautement résistant à la plupart des produits chimiques et recommandé pour les applications dans lesquelles les raccords doivent être hautement résistants à la pression.

• Le joint en caoutchouc Teknikum Select™ renforcé de métal est par exemple bien adapté aux applications de l'industrie minière dans lesquelles la connexion doit être résistante à la pression mais également flexible.

• Les joints ou garnitures simples en caoutchouc Teknikum Select™ sont destinés principalement aux applications dans lesquelles les pressions sont faibles mais le débit est éventuellement élevé.

• Le matériau des joints simples en caoutchouc Plain Teknikum Select™ est l'EPDM et les perçages sont conformes aux normes DIN 2642 / EN 1092-1 / SFS 2170 PN10.

DIN 2642 / EN 1092-1 / SFS 2170 PN10

EBR

Teknikum Select™ flange couplings can be equipped with three alternative Teknikum Select™ gaskets.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-select-gaskets-and-seals/

Teknikum TITAN™ 45°

Flanged hose bends

NR/SBR: +80°C

NBR: +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES

Used to absorb vibrations in the pipeline and work as material handling hoses.

Wear-resistant Teknikum WearGrey NR™ lining inside

Optionally with different lining materials (oil resistant NBR or chemical resistant EPDM)

• Optionally with CERAMIC lining

Reinforcement: textile

Steel spiral from Ø i.d 150 mm

Safe and durable connection

• Easy to assemble

Recommened connection with Teknikum steel support flanges or Teknikum PLUS™ flange system

Supporting flanges or drillings are not included as default

Optionally compatible with Teknikum TITAN™ Select couplings

Wird verwendet, um Vibrationen in der Rohrleitung zu dämpfen und als Materialtransportschläuche zu fungieren.

Innenfutter aus abriebfestem Teknikum WearGrey NR™ Wahlweise mit verschiedenen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM) Optional mit CERAMIC-Auskleidung

• Verstärkung: Textil Stahlspirale ab Ø i.d 150 mmSichere und dauerhafte Verbindung Leicht zusammenzubauen Empfohlene Verbindung mit Teknikum-Flanschen oder Teknikum PLUS™ Flanschsystem

• Stützflansche oder Bohrungen sind standardmäßig nicht enthalten

• Optional kompatibel mit Teknikum TITAN™ Select Kupplungen

DESCRIPTION ET AVANTAGES

Utilisés pour absorber les vibrations dans la conduite et servir de tuyaux de manutention de matériaux.

Revêtement intérieur Teknikum WearGrey NR™ résistant à l'usure En option, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

• En option avec un revêtement CÉRAMIQUE

• Renforcement : textile Spirale en acier à partir de Ø i.d 150 mm Connexion sûre et durable Facile à assembler Connexion recommandée avec les brides support en acier Teknikum ou le système de brides Teknikum PLUS™

• Les brides support ou les perçages ne sont pas inclus en standard

• Compatible en option avec les raccords Teknikum TITAN™ Select

Reinforcement:

STEEL SPIRAL from Ø i.d 150 mm

NR (or NBR or EPDM)

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Product code by material. NBR: LFS... EPDM: LFE...

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-45-flanged-hose-curves/

Teknikum TITAN™ 90° Flanged hose bends

DESCRIPTION AND ADVANTAGES

Used to absorb vibrations in the pipeline and work as material handling hoses

• Available as large and tight radius versions

• The outer curve of the hose is made thicker with +50% of wear resistant inner rubber.

Large radius: Wear-resistant Teknikum

WearGrey NR™ lining inside.

Tight radius: black NR

Optionally with different lining materials (oil-resistant NBR or chemical-resistant EPDM)

Optionally with extra long-life

CERAMIC lining

• Reinforcement of tight radius version: Textile. Steel spiral from Øi.d. 300mm.

Reinforcement of large radius version: Textile and steel spiral

Safe and durable connection

Easy to assemble

Recommened connection with Teknikum steel support flanges or Teknikum PLUS™ flange system

• Supporting flanges or drillings are not included as default

Large radius version optionally compatible with Teknikum TITAN™

Select couplings

NR/SBR: +80°C

NBR: +90°

EPDM: +100°C

NR

Reinforcement: TEXTILE

STEEL SPIRAL from Øi.d. 300mm

Wird verwendet, um Vibrationen in der Rohrleitung zu dämpfen und als Materialtransportschläuche zu fungieren.

Erhältlich als weit und steil gebogene Version

• Innenfutter aus abriebfestem

Teknikum WearGrey NR™

Wahlweise mit unterschiedlichen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM) Optional mit extra langlebiger CERAMIC-Auskleidung

Verstärkung stark gebogene

Ausführung: Textil. Stahlspirale ab Øi.d. 300mm.

Armierung bei weit gebogener Ausführung: Textil- und Stahlspirale Sichere und dauerhafte Verbindung

• Leicht zusammenzubauen Empfohlene Verbindung mit Teknikum-Flanschen oder Teknikum PLUS™ Flanschsystem

Stützflansche oder Bohrungen sind standardmäßig nicht enthalten

Weit gebogene Ausführung optional kompatibel mit Teknikum TITAN™ Select Kupplungen

résistant à l'usure.

Faible rayon de courbure : NR noir

Au choix, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

En option, avec un revêtement CÉRAMIQUE à très longue durée de vie Renforcement de la version à faible rayon de courbure : textile. Spirale en acier à partir de Øi.d. 300mm

• Renforcement de la version à grand rayon de courbure : Textile et spirale en acier

• Connexion sûre et durable

Facile à assembler

Connexion recommandée avec les brides support en acier Teknikum ou le système de brides Teknikum PLUS™

Les brides support ou les perçages ne sont pas inclus en standard

• Version à grand rayon de courbure compatible en option avec les raccords

Teknikum TITAN™ Select

(or NBR or EPDM)

Outer curve

50% thicker inner rubber

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Product code by material. NBR: LES... EPDM: LEE...

*Ask for more information, also other dimensions available on request.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-90-flanged-hose-curves/

Teknikum TITAN™ T-branch

hose

NR: +70°C

NBR: : +90°

EPDM: +100°C

Fixed rubber flange, no need for extra seal

Reinforcement: TEXTILE

DESCRIPTION AND ADVANTAGES BESCHREIBUNG UND VORTEILE DESCRIPTION ET AVANTAGES

• Used to absorb vibrations in the pipeline and work as material handling hoses.

• Wear-resistant Teknikum WearGrey NR™ lining inside

Optionally with different lining materials (oil-resistant NBR or chemical-resistant EPDM)

Reinforcement: textile

Safe and durable connection

Easy to assemble

• Fixed rubber flange, no need for extra gasket

Recommened connection with Teknikum steel support flanges

Supporting flanges or drillings are not included as default

Wird verwendet, um Vibrationen in der Rohrleitung zu dämpfen und als Materialtransportschläuche zu fungieren.

Innenfutter aus abriebfestem Teknikum WearGrey NR™ Wahlweise mit unterschiedlichen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM)

Verstärkung: Textil Sichere und dauerhafte Verbindung

• Leicht zusammenzubauen Fester Gummiflansch, keine zusätzliche Dichtung erforderlich Empfohlene Verbindung mit Teknikum-Flanschen Stützflansche oder Bohrungen sind standardmäßig nicht enthalten

• Utilisés pour absorber les vibrations dans la conduite et servir de tuyaux de manutention de matériaux.

• Revêtement intérieur Teknikum WearGrey NR™ résistant à l'usure En option, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

Renforcement : textile Connexion sûre et durable Facile à assembler

• Bride en caoutchouc fixe, aucun joint supplémentaire nécessaire Connexion recommandée avec les brides support en acier Teknikum Les brides support ou les perçages ne sont pas inclus en standard.

NR (or NBR or EPDM)

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-flanged-t-branch-ltr-lts-and-lte/

Teknikum TITAN™ Valve hoses

Reinforcement:

NR/SBR: +70°C

NBR: +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES

• Used as dosage and regulation valves at concentration plants and paper and cellulose mills

• The hoses require a metal choke device when used as a valve

Wear-resistant Teknikum WearGrey NR™ lining inside

Optionally with different lining materials (oil-resistant NBR or chemical-resistant EPDM)

On request the hoses will be delivered with release auricles

Reinforcement: textile

• Safe and durable connection Easy to assemble

Recommened connection with Teknikum steel support flanges

Supporting flanges or drillings are not included as default

BESCHREIBUNG UND VORTEILE

• Einsatz als Dosier- und Regelventil in Konzentratoren und Papier- und Zellstofffabriken

• Die Schläuche benötigen eine Drosselvorrichtung aus Metall, wenn sie als Ventil verwendet werden Innenfutter aus abriebfestem Teknikum WearGrey NR™

Wahlweise mit unterschiedlichen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM)

Auf Wunsch werden die Schläuche mit Öffnungslaschen geliefert

Verstärkung: Textil Sichere und dauerhafte Verbindung

• Leicht zusammenzubauen Empfohlene Verbindung mit Teknikum-Flanschen Stützflansche oder Bohrungen sind standardmäßig nicht enthalten

DESCRIPTION ET AVANTAGES

• Utilisés comme valves de dosage et de régulation dans les usines de concentration et la production de papier et de cellulose

• Les tuyaux nécessitent un dispositif d'étranglement en métal lorsqu'ils sont utilisés comme valve

• Revêtement intérieur Teknikum

WearGrey NR™ résistant à l'usure En option, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

Sur demande, les tuyaux sont livrés avec des ouvertures de dégagement

Renforcement : textile

Connexion sûre et durable

• Facile à assembler

Connexion recommandé avec les brides support en acier Teknikum Les brides support ou les perçages ne sont pas inclus en standard.

NR (or NBR or EPDM)

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-valve-hoses/

Teknikum TITAN™ Straight connecting hoses

NR: +80°C

NBR: : +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES

Used to absorb vibrations in the pipeline and work as material handling hoses.

Wear-resistant Teknikum WearGrey NR™ lining inside

• Optionally with different lining materials (oil-resistant NBR or chemical-resistant EPDM)

• Optionally with extra long-life CERAMIC lining

Reinforcement: textile

Safe and durable connection

Easy to assemble

• Recommened connection with Teknikum steel support flanges or Teknikum PLUS™ flange system

• Supporting flanges or drillings are not included as default

Optionally compatible with Teknikum TITAN™ Select couplings

Reinforcement:

TEXTILE + STEEL SPIRAL in vacuum version

Wird verwendet, um Vibrationen in der Rohrleitung zu dämpfen und als Materialtransportschläuche zu fungieren.

Innenfutter aus abriebfestem Teknikum WearGrey NR™ Wahlweise mit unterschiedlichen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM) Optional mit extra langlebiger CERAMIC-Auskleidung

• Verstärkung: Textil Sichere und dauerhafte Verbindung Leicht zusammenzubauen Empfohlene Verbindung mit Teknikum-Flanschen oder Teknikum PLUS™ Flanschsystem

• Stützflansche oder Bohrungen sind standardmäßig nicht enthalten

• Optional kompatibel mit Teknikum TITAN™ Select Kupplungen

Utilisés pour absorber les vibrations dans la conduite et servir de tuyaux de manutention de matériaux.

Revêtement intérieur Teknikum

WearGrey NR™ résistant à l'usure

• En option, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

• En option avec un revêtement CÉRAMIQUE à très longue durée de vie

• Renforcement : textile Connexion sûre et durable Facile à assembler Connexion recommandée avec les brides support en acier Teknikum ou le système de brides Teknikum PLUS™

• Les brides support ou les perçages ne sont pas inclus en standard

• Compatible en option avec les raccords Teknikum TITAN™ Select

NR (or NBR or EPDM)

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Product code by material. NBR: LIS... EPDM: LIE... Product code by material. NBR: LHS... EPDM: LHE...

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-straight-connecting-hoses-for-vacuum-lir-lis-lie/

Teknikum TITAN™ Reducers

NR/SBR: +80°C

NBR: : +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES

• Teknikum TITAN™ Reducers make it possible to connect hoses and pipes of different diameters

• Flexible reducer compensates vertical and horizontal movements in pipelines and damps vibrations

Designed for connecting a pump and steel pipeline

Wear-resistant Teknikum WearGrey NR™ lining inside

Optionally with different lining materials (oil-resistant NBR or chemical-resistant EPDM)

Reinforcement: textile

• Safe and durable connection

• Easy to assemble

Recommened connection with Teknikum steel support flanges

Supporting flanges or drillings are not included as default

Reinforcement: TEXTILE NR (or NBR or EPDM)

BESCHREIBUNG UND VORTEILE

• Teknikum TITAN™ Reduzierstücke ermöglichen den Anschluss von Schläuchen und Rohren mit unterschiedlichen Durchmessern

• Flexibles Reduzierstück gleicht vertikale und horizontale Bewegungen in Rohrleitungen aus und dämpft Schwingungen

• Konzipiert für den Anschluss einer Pumpe und einer Stahlrohrleitung Innenfutter aus abriebfestem Teknikum WearGrey NR™ Wahlweise mit unterschiedlichen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM)

Verstärkung: Textil Sichere und dauerhafte Verbindung

• Leicht zusammenzubauen Empfohlene Verbindung mit Teknikum-Flanschen Stützflansche oder Bohrungen sind standardmäßig nicht enthalten

DESCRIPTION ET AVANTAGES

• Les réducteurs Teknikum TITAN™ permettent de connecter des tuyaux et des conduites de différents diamètres

• Le réducteur flexible compense les mouvements verticaux et horizontaux dans les conduites et amortit les vibrations

• Conçus pour le raccordement d'une pompe et d'une conduite en acier Revêtement intérieur Teknikum WearGrey NR™ résistant à l'usure En option, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

Renforcement : textile

Connexion sûre et durable

• Facile à assembler

Connexion recommandée avec les brides support en acier Teknikum Les brides support ou les perçages ne sont pas inclus en standard.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-reducer/

Product code by material. NBR: LKS... EPDM: LKE...

Teknikum TITAN™ Flexible rubber joints for pressure

NR: +70°C

NBR: : +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES BESCHREIBUNG UND VORTEILE DESCRIPTION ET AVANTAGES

• Used as a part of pipelines in light duty applications in process industry, machine building and civil engineering industry

• For air condition, air exhaust, wastewater or rainwater pipelines

Eliminates slow and slight heat expansion

Flexible rubber joints may work as a sleeve, sealing or pipe protection

Wear-resistant Teknikum WearGrey

NR™ lining inside

Optionally with different lining materials (oil-resistant NBR or chemical-resistant EPDM)

Reinforcement: textile

• Safe and durable connection

Easy to assemble

Can be attached with band clamps

• Wird als Teil von Rohrleitungen in leichten Anwendungen in der Prozessindustrie, im Maschinenbau und in der Bauindustrie verwendet

• Für Klimaanlagen, Luftabzüge, Abwasser- oder Regenwasserleitungen Eliminiert langsame und leichte Wärmeausdehnung

Flexible Gummiverbindungen können als Muffe, Dichtung oder Rohrschutz dienen

Innenfutter aus abriebfestem

Teknikum WearGrey NR™ Wahlweise mit unterschiedlichen Auskleidungsmaterialien (ölbeständiges NBR oder chemikalienbeständiges EPDM)

Verstärkung: Textil

• Sichere und dauerhafte Verbindung Leicht zusammenzubauen Kann mit Bandschellen befestigt werden

• Utilisé comme élément de conduites dans les applications légères de l'industrie de transformation, de la construction de machines et du génie civil

• Pour les conduites d'air conditionné, d'évacuation d'air, d'eaux usées ou d'eau de pluie

• Élimine la dilatation thermique lente et légère

Les joints flexibles en caoutchouc peuvent servir de manchon, de joint d'étanchéité ou de protection pour les tuyaux

Revêtement intérieur Teknikum

WearGrey NR™ résistant à l'usure En option, avec différents matériaux de revêtement (NBR résistant aux hydrocarbures ou EPDM résistant aux produits chimiques)

Renforcement : textile

Connexion sûre et durable

• Facile à assembler

Peut être fixé avec des colliers de serrage à bande

Reinforcement: TEXTILE NR (or NBR or EPDM)

These products are designed and manufactured specifically for the customer, according to application of use requirements. Ask more from our sales.

These products are designed and manufactured specifically for the customer, according to application of use requirements. Ask more from our sales.

Teknikum TITAN™ Balance flexible rubber joints

DIN 2642, EN 1092-1, SFS 2170 PN10

NR: +70°C

NBR: : +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES BESCHREIBUNG UND VORTEILE DESCRIPTION ET AVANTAGES

• Teknikum TITAN™ Balance flexible rubber joints are used for e.g. compensating thermal expansion in pipelines as well as attenuation of noise and vibrations. Other applications are connection points of e.g. machinery, equipment and motor to other structures.

Flange material is hot galvanized steel, and flange dimensions are complying DIN 2642 / EN 1092-1 / SFS 2170 PN10. Hoses are delivered with installed flanges.

Flanges are included in product prices.

• Teknikum TITAN™ Balance flexible Gummigelenke werden z.B. Ausgleich von Wärmeausdehnungen in Rohrleitungen sowie Schallund Vibrationsdämpfung. Weitere Anwendungen sind Verbindungsstellen von z.B. Maschinen, Ausrüstung und Motor zu anderen Strukturen.

Das Flanschmaterial ist feuerverzinkter Stahl und die Flanschabmessungen entsprechen DIN 2642 / EN 1092-1 / SFS 2170 PN10. Schläuche werden mit montierten Flanschen geliefert. Flansche sind in den Produktpreisen enthalten.

• Les joints flexibles en caoutchouc Teknikum TITAN™ Balance sont par exemple utilisés pour compenser la dilatation thermique dans les conduites ainsi que pour atténuer le bruit et les vibrations. D'autres applications sont les points de raccordement, par exemple de machines, d'équipements et de moteurs, à d'autres structures. Le matériau de la bride est en acier galvanisé à chaud, et les dimensions de la bride sont conformes aux normes DIN 2642 / EN 1092-1 / SFS 2170 PN10. Les tuyaux sont livrés avec des brides installées. Les brides sont incluses dans le prix des produits.

Reinforcement: TEXTILE EPDM (or NR or NBR)

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Product code by material. NR: LCR... NBR: LCS...

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/compensators-lce-lcr-lcs-connection-hoses/

Teknikum TITAN™ Rubber compensators for pressure and vacuum

NR: +70°C

NBR: : +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES

Teknikum TITAN™ rubber compensators are used to absorb vibrations in a pipeline.

Cover and tube is made of wearresistant natural rubber (NR), but oil-resistant NBR and chemical resistant EPDM rubber options are also available by request.

Reinforcement: textile (pressure) and textile and steel spiral (vacuum)

• Recommened connection with Teknikum steel support flanges

• Supporting flanges and drilling by request.

Reinforcement: TEXTILE NR (or NBR or EPDM)

• Teknikum TITAN™ Gummikompensatoren werden verwendet, um Vibrationen in einer Rohrleitung zu absorbieren.

• Abdeckung und Rohr bestehen aus verschleißfestem Naturkautschuk (NR), auf Anfrage sind jedoch auch ölbeständige NBR- und chemikalienbeständige EPDMGummioptionen erhältlich.

• Verstärkung: Textil (Druck) und Textilund Stahlspirale (Vakuum)

• Empfohlene Verbindung mit Teknikum-Flanschen Stützflansche und Bohrungen auf Anfrage.

DESCRIPTION ET AVANTAGES

• Les compensateurs en caoutchouc Teknikum TITAN™ sont utilisés pour absorber les vibrations dans une conduite.

• La gaine et le tube sont fabriqués en caoutchouc naturel (NR) résistant à l'usure, mais des options de caoutchouc NBR résistant aux hydrocarbures et d’EPDM résistant aux produits chimiques sont également disponibles sur demande. Renforcement : textile (pression) et textile + spirale en acier (vide)

• Connexion recommandée avec les brides support en acier Teknikum Brides de support et perçage sur demande.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Product

Product code Ø i.d mm Ø o.d mm Ø D mm h mm L mm Working press. MPa Weight kg/pc Teknikum TITAN™ Rubber compensators for pressure (NR) HLPR10025 25 41 115 12 200 1,0 0,60 HLPR10032 32 50 140 12 200 1,0 0,80 HLPR10050 50 68 165 15 200 1,0 1,10 HLPR10063 63 84 185 15 220 1,0 1,40 HLPR10075 75 94 200 17 220 1,0 1,70 HLPR10100 100 132 220 17 220 1,0 2,10 HLPR10125 125 155 250 17 220 1,0 3,80 HLPR10150 150 181 285 19 240 1,0 5,10 HLPR06200 200 234 340 19 280 0,6 5,90 HLPR06250 250 281 395 19 300 0,6 10,80 HLPR06300 300 333 445 22 320 0,6 15,60 HLPR06350 350 384 505 22 320 0,6 18,30 HLPR06400 400 443 565 25 340 0,6 25,00 HLPR06500 500 545 700 25 340 0,6 32,90 Product code Ø i.d mm Ø o.d mm Ø D mm h mm L mm Working press. MPa Weight kg/pc Teknikum TITAN™ Rubber compensators for vacuum (NR) HLUR050 50 68 165 15 200 0,07 1,10 HLUR063 63 84 185 15 220 0,07 1,50 HLUR075 75 94 200 17 220 0,07 1,80 HLUR100 100 132 220 17 220 0,07 2,90 HLUR125 125 155 250 17 220 0,07 3,90 HLUR150 150 181 285 19 240 0,07 5,30 HLUR200 200 234 340 19 280 0,07 8,10 HLUR250 250 281 395 19 300 0,07 12,10 HLUR300 300 333 445 22 320 0,07 14,00 HLUR350 350 384 505 22 320 0,07 16,40 HLUR400 400 443 565 25 340 0,07 21,90 HLUR500 500 545 700 25 340 0,07 30,70

LPE...

Product code by material. NBR: LUS... EPDM: LUE...

code by material. NBR: LPS... EPDM:

Teknikum TITAN™ Large compensator

NR/SBR: +70°C

NBR: +90°

EPDM: +100°C

DESCRIPTION AND ADVANTAGES

• For compensating heat expansion and movement, to absorb noise and vibration as well as for eliminating pipeline tension.

• Suitable for power plants and other process industries as well as for civil engineering applications.

• Highly customizable with alternative rubber materials.

Customized steel flanges available according of required material and connection dimensions.

BESCHREIBUNG UND VORTEILE

• Zum Ausgleich von Wärmeausdehnungen und -bewegungen, zur Schall- und Vibrationsdämpfung sowie zum Abbau von Rohrleitungsspannungen.

• Geeignet für Kraftwerke und andere Prozessindustrien sowie für Anwendungen im Hoch- und Tiefbau.

• Hochgradig anpassbar mit alternativen Gummimaterialien. Kundenspezifische Stahlflansche je nach erforderlichem Material und Anschlussabmessungen erhältlich.

DESCRIPTION ET AVANTAGES

• Pour compenser la dilatation thermique et les mouvements, pour absorber le bruit et les vibrations ainsi que pour éliminer la tension des conduites.

• Convient aux centrales électriques et autres industries de transformation, ainsi qu'aux applications de génie civil.

• Hautement personnalisable avec d'autres matériaux en caoutchouc. Des brides en acier personnalisées sont disponibles en fonction du matériau et des dimensions de raccordement requis.

NR (or NBR or EPDM)

Ø D 780-2113 mm

Rubber Lined Steel Pipes

For protecting steel pipes from wear and corrosion.

Teknikum®

Rubber Lined STEEL CURVES

Rubber Lined STEEL PIPES

Rubber Lined STEEL REDUCERS

Rubber Lined STEEL T- AND X-BRANCHES

Rubber Lined STEEL MULTI-PIPE MANIFOLDS 750

Rubber Lined STEEL Y-BRANCHES 450

Long-lasting steel pipes with rubber lining

Teknikum® Rubber Lining is a long-lasting, wear and chemical resistant solution for pipelines where the need of inflexibility and permanent load bearing capacity is critical.

Our offering includes premium rubber lining compounds for steel pipes, curves, Y-branches, T- and X-branches as well as for multi-pipe manifolds and steel reducers. Teknikum rubber lining provides long life and wear protection for the pipes, while ensuring maximum capacity of material handling.

Langlebige Stahlrohre mit Gummierung

Teknikum® Rubber Lining ist eine langlebige, verschleißfeste und chemikalienechte Lösung für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

Unser Angebot umfasst Premium-Gummierungsmischungen für Stahlrohre, Krümmungen, Y-Abzweige, T- und XAbzweige sowie für Mehrrohrabzweige und Stahlreduzierstücke. Die Gummierung von Teknikum gewährleistet die Langlebigkeit und Verschleißfestigkeit von Rohren bei maximaler Materialauslastung.

Des tuyaux aciers durables grâce à leur revêtement caoutchouc

Le revêtement caoutchouc Teknikum® Rubber Lining représente une solution durable, résistante à l'usure et aux produits chimiques, pour les tuyauteries dont la rigidité et la capacité de charge permanente sont des facteurs critiques.

Notre offre inclut des composés de revêtement caoutchouc de haute qualité pour les tuyaux en acier, les coudes, les embranchements en Y, T et X, ainsi que pour les collecteurs multiples et les réducteurs en acier. Les revêtements caoutchouc Teknikum garantissent une longue durée de vie et une protection contre l'usure des tuyaux, tout en assurant une capacité maximale de manutention des matériaux.

"We have the right rubber lining materials for different types of abrasive wear and tear."

Timo Kokkonen Director, Hoses Business Unit

Teknikum Group

Teknikum TITAN™ Rubber Lined STEEL CURVES

NR/BR

Hardness 40 or 60 ShA

DESCRIPTION AND ADVANTAGES

• Rubber lined steel pipes are the best choice for pipelines where a need of inflexibility and permanent load bearing capacity of a pipe is critical.

• Great wear resistance of lining

Very strong adhesion to steel

Good strength values

Low flow resistance

• Listed standard sizes and forms are available with quick delivery Retains the free flow area without turbulence at the couplings

Pipe ends are vulcanized by rubber to eliminate leakages without the need of extra gaskets

Delivery reliability – the used rubber compounds are developed and manufactured in-house by Teknikum

Steel: P235 JRG2

Flat flanges according to EN1092-1. Typical flange connection PN10.

• Gummierte Stahlrohre sind die beste Wahl für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

• Hohe Verschleißfestigkeit der Auskleidung

Sehr starke Haftung auf Stahl Gute Festigkeitswerte

Geringer Strömungswiderstand

• Die aufgeführten Standardgrößen und -formen sind schnell lieferbar

• Bewahrung des freien Strömungsbereichs ohne Turbulenzen an den Kupplungen

Mit Gummi vulkanisierte Rohrenden beseitigen Leckagen ohne zusätzliche Dichtungen

Liefersicherheit – die verwendeten Gummimischungen werden intern von Teknikum entwickelt und hergestellt.

• Les tuyaux acier à revêtement caoutchouc représentent le meilleur choix pour les tuyauteries dont la rigidité et la capacité de charge permanente sont des facteurs critiques. Excellente résistance à l'usure du revêtement

• Très bonne adhérence à l'acier Excellentes valeurs de robustesse Faible ralentissement du débit Tailles et formes standard disponibles en livraison rapide

• Conservation d'un débit sans turbulences au niveau des accouplements

• Extrémités de tuyau vulcanisées au caoutchouc afin d'éliminer les fuites sans ajout de joint Fiabilité des livraisons – composés caoutchouc développés et fabriqués en interne par Teknikum

TECHNICAL PROPERTIES. Standard configuration includes:

Flat flanges according to EN1092-1

Steel: P235 JRG2

Typical flange connection PN10

Thickness of rubber lining:

5 mm for pipes DN50-DN300, flanges 5mm 10 mm from DN350 mm, flanges 5mm

Body steel in accordance with P235TR1

Surface treatment:

preparation grade Sa 2.5 painting system EP180/1 default color gray

Mounting kit for flanges can be included into a scope

• Any other standards can be applied in the manufacturing according to customers' requirements Select lining rubber page 11

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-rubber-lined-steel-curves/

Teknikum TITAN™ Rubber Lined STEEL PIPES

DESCRIPTION

ADVANTAGES

• Rubber lined steel pipes are the best choice for pipelines where a need of inflexibility and permanent load bearing capacity of a pipe is critical.

• Great wear resistance of lining

Very strong adhesion to steel

Good strength values

Low flow resistance

• Listed standard sizes and forms are available with quick delivery

Retains the free flow area without turbulence at the couplings

Pipe ends are vulcanized by rubber to eliminate leakages without the need of extra gaskets

Delivery reliability – the used rubber compounds are developed and manufactured in-house by Teknikum

NR/BR

Hardness 40 or 60 ShA

Steel: P235 JRG2

• Gummierte Stahlrohre sind die beste Wahl für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

• Hohe Verschleißfestigkeit der Auskleidung

Sehr starke Haftung auf Stahl Gute Festigkeitswerte

Geringer Strömungswiderstand

• Die aufgeführten Standardgrößen und -formen sind schnell lieferbar

• Bewahrung des freien Strömungsbereichs ohne Turbulenzen an den Kupplungen

Mit Gummi vulkanisierte Rohrenden beseitigen Leckagen ohne zusätzliche Dichtungen

Liefersicherheit – die verwendeten Gummimischungen werden intern von Teknikum entwickelt und hergestellt.

AVANTAGES

• Les tuyaux acier à revêtement caoutchouc représentent le meilleur choix pour les tuyauteries dont la rigidité et la capacité de charge permanente sont des facteurs critiques. Excellente résistance à l'usure du revêtement

• Très bonne adhérence à l'acier Excellentes valeurs de robustesse Faible ralentissement du débit Tailles et formes standard disponibles en livraison rapide

• Conservation d'un débit sans turbulences au niveau des accouplements

• Extrémités de tuyau vulcanisées au caoutchouc afin d'éliminer les fuites sans ajout de joint Fiabilité des livraisons – composés caoutchouc développés et fabriqués en interne par Teknikum

TECHNICAL PROPERTIES. Standard configuration includes:

Flat flanges according to EN1092-1

Steel: P235 JRG2

Typical flange connection PN10

Thickness of rubber lining:

5 mm for pipes DN50-DN300, flanges 5mm

10 mm from DN350 mm, flanges 5mm

Body steel in accordance with P235TR1

Surface treatment:

preparation grade Sa 2.5 painting system EP180/1 default color gray

Mounting kit for flanges can be included into a scope

• Any other standards can be applied in the manufacturing according to customers' requirements Select lining rubber page 11

Flat flanges according to EN1092-1. Typical flange connection PN10.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

The red color allows use as visual wear indicator in case of two (2) layers of rubber lining is placed (black soft rubber lining on top).

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-rubber-lined-steel-pipes/

Rubber Lined Steel Pipes

Rubber Lined Steel Pipes

Rubber lining with Teknikum CLEAN SAFE™ FDA

Teknikum TITAN™ Rubber Lined STEEL REDUCERS

NR/BR

Hardness 40 or 60 ShA

Steel: P235 JRG2

DESCRIPTION AND ADVANTAGES BESCHREIBUNG UND VORTEILE

• Rubber lined steel pipes are the best choice for pipelines where a need of inflexibility and permanent load bearing capacity of a pipe is critical.

• Great wear resistance of lining

Very strong adhesion to steel

Good strength values

Low flow resistance

• Listed standard sizes and forms are available with quick delivery

Retains the free flow area without turbulence at the couplings

Pipe ends are vulcanized by rubber to eliminate leakages without the need of extra gaskets

Delivery reliability – the used rubber compounds are developed and manufactured in-house by Teknikum

• Gummierte Stahlrohre sind die beste Wahl für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

• Hohe Verschleißfestigkeit der Auskleidung

Sehr starke Haftung auf Stahl Gute Festigkeitswerte

Geringer Strömungswiderstand

• Die aufgeführten Standardgrößen und -formen sind schnell lieferbar

• Bewahrung des freien Strömungsbereichs ohne Turbulenzen an den Kupplungen

Mit Gummi vulkanisierte Rohrenden beseitigen Leckagen ohne zusätzliche Dichtungen

Liefersicherheit – die verwendeten Gummimischungen werden intern von Teknikum entwickelt und hergestellt.

DESCRIPTION ET AVANTAGES

• Excellente résistance à l'usure du revêtement

• Très bonne adhérence à l'acier

Excellentes valeurs de robustesse Faible ralentissement du débit

Tailles et formes standard disponibles en livraison rapide

• Conservation d'un débit sans turbulences au niveau des accouplements

Extrémités de tuyau vulcanisées au caoutchouc afin d'éliminer les fuites sans ajout de joint Fiabilité des livraisons – composés caoutchouc développés et fabriqués en interne par Teknikum

TECHNICAL PROPERTIES. Standard configuration includes:

Flat flanges according to EN1092-1

Steel: P235 JRG2

Typical flange connection PN10

Thickness of rubber lining: 5 mm for pipes DN50-DN300, flanges 5mm 10 mm from DN350 mm, flanges 5mm

Body steel in accordance with P235TR1

Surface treatment:

preparation grade Sa 2.5 painting system EP180/1 default color gray

Mounting kit for flanges can be included into a scope

• Any other standards can be applied in the manufacturing according to customers' requirements Select lining rubber page 11

Flat flanges according to EN1092-1. Typical flange connection PN10.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-rubber-lined-steel-reducers/

Rubber

Teknikum TITAN™ Rubber Lined

STEEL T- AND X-BRANCHES 90°

NR/BR

Hardness 40 or 60 ShA

DESCRIPTION AND ADVANTAGES

• Rubber lined steel pipes are the best choice for pipelines where a need of inflexibility and permanent load bearing capacity of a pipe is critical.

• Great wear resistance of lining

Very strong adhesion to steel

Good strength values

Low flow resistance

• Listed standard sizes and forms are available with quick delivery Retains the free flow area without turbulence at the couplings

Pipe ends are vulcanized by rubber to eliminate leakages without the need of extra gaskets

Delivery reliability – the used rubber compounds are developed and manufactured in-house by Teknikum

• Gummierte Stahlrohre sind die beste Wahl für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

• Hohe Verschleißfestigkeit der Auskleidung

Sehr starke Haftung auf Stahl Gute Festigkeitswerte

Geringer Strömungswiderstand

• Die aufgeführten Standardgrößen und -formen sind schnell lieferbar

• Bewahrung des freien Strömungsbereichs ohne Turbulenzen an den Kupplungen

Mit Gummi vulkanisierte Rohrenden beseitigen Leckagen ohne zusätzliche Dichtungen

Liefersicherheit – die verwendeten Gummimischungen werden intern von Teknikum entwickelt und hergestellt.

Steel: P235 JRG2

TECHNICAL PROPERTIES. Standard configuration includes:

Flat flanges according to EN1092-1

Steel: P235 JRG2

Typical flange connection PN10

Thickness of rubber lining:

5 mm for pipes DN50-DN300, flanges 5mm

10 mm from DN350 mm, flanges 5mm

Body steel in accordance with P235TR1

Surface treatment:

preparation grade Sa 2.5

painting system EP180/1 default color gray

• Les tuyaux acier à revêtement caoutchouc représentent le meilleur choix pour les tuyauteries dont la rigidité et la capacité de charge permanente sont des facteurs critiques.

Excellente résistance à l'usure du revêtement

• Très bonne adhérence à l'acier Excellentes valeurs de robustesse Faible ralentissement du débit Tailles et formes standard disponibles en livraison rapide

• Conservation d'un débit sans turbulences au niveau des accouplements

• Extrémités de tuyau vulcanisées au caoutchouc afin d'éliminer les fuites sans ajout de joint Fiabilité des livraisons – composés caoutchouc développés et fabriqués en interne par Teknikum

Mounting kit for flanges can be included into a scope

• Any other standards can be applied in the manufacturing according to customers' requirements

Select lining rubber page 11

Flat flanges according to EN1092-1. Typical flange connection PN10.

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

https://teknikum.com/product/teknikum-rubber-lined-steel-t-and-x-branches/

Rubber

Teknikum TITAN™ Rubber Lined

NR/BR

Hardness 40 or 60 ShA

STEEL MULTI-PIPE MANIFOLDS 75° DESCRIPTION

• Rubber lined steel pipes are the best choice for pipelines where a need of inflexibility and permanent load bearing capacity of a pipe is critical.

• Great wear resistance of lining

Very strong adhesion to steel

Good strength values

Low flow resistance

• Listed standard sizes and forms are available with quick delivery

Retains the free flow area without turbulence at the couplings

Pipe ends are vulcanized by rubber to eliminate leakages without the need of extra gaskets

Delivery reliability – the used rubber compounds are developed and manufactured in-house by Teknikum

• Gummierte Stahlrohre sind die beste Wahl für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

• Hohe Verschleißfestigkeit der Auskleidung

Sehr starke Haftung auf Stahl Gute Festigkeitswerte

Geringer Strömungswiderstand

• Die aufgeführten Standardgrößen und -formen sind schnell lieferbar

• Bewahrung des freien Strömungsbereichs ohne Turbulenzen an den Kupplungen

Mit Gummi vulkanisierte Rohrenden beseitigen Leckagen ohne zusätzliche Dichtungen

Liefersicherheit – die verwendeten Gummimischungen werden intern von Teknikum entwickelt und hergestellt.

• Les tuyaux acier à revêtement caoutchouc représentent le meilleur choix pour les tuyauteries dont la rigidité et la capacité de charge permanente sont des facteurs critiques.

Excellente résistance à l'usure du revêtement

• Très bonne adhérence à l'acier Excellentes valeurs de robustesse Faible ralentissement du débit Tailles et formes standard disponibles en livraison rapide

• Conservation d'un débit sans turbulences au niveau des accouplements

• Extrémités de tuyau vulcanisées au caoutchouc afin d'éliminer les fuites sans ajout de joint Fiabilité des livraisons – composés caoutchouc développés et fabriqués en interne par Teknikum

TECHNICAL PROPERTIES. Standard configuration includes:

Flat flanges according to EN1092-1

Steel: P235 JRG2

Typical flange connection PN10

Thickness of rubber lining:

5 mm for pipes DN50-DN300, flanges 5mm

10 mm from DN350 mm, flanges 5mm

Body steel in accordance with P235TR1

Surface treatment:

preparation grade Sa 2.5

painting system EP180/1 default color gray

Mounting kit for flanges can be included into a scope

• Any other standards can be applied in the manufacturing according to customers' requirements

Select lining rubber page 11

Steel: P235 JRG2

Flat flanges according to EN1092-1. Typical flange connection PN10.

Dimensions according to customer requirements.

https://teknikum.com/product/teknikum-rubber-lined-steel-multi-pipe-manifolds/

Rubber Lined Steel

Teknikum TITAN™ Rubber Lined

STEEL Y-BRANCHES 45° DESCRIPTION

• Rubber lined steel pipes are the best choice for pipelines where a need of inflexibility and permanent load bearing capacity of a pipe is critical.

• Great wear resistance of lining

Very strong adhesion to steel

Good strength values

Low flow resistance

• Listed standard sizes and forms are available with quick delivery Retains the free flow area without turbulence at the couplings

Pipe ends are vulcanized by rubber to eliminate leakages without the need of extra gaskets

Delivery reliability – the used rubber compounds are developed and manufactured in-house by Teknikum

NR/BR

Hardness 40 or 60 ShA

Steel: P235 JRG2

Flat flanges according to EN1092-1. Typical flange connection PN10.

• Gummierte Stahlrohre sind die beste Wahl für Rohrleitungen bei denen Starrheit und Dauerbelastbarkeit des Rohres zählen.

• Hohe Verschleißfestigkeit der Auskleidung

Sehr starke Haftung auf Stahl Gute Festigkeitswerte

Geringer Strömungswiderstand

• Die aufgeführten Standardgrößen und -formen sind schnell lieferbar

• Bewahrung des freien Strömungsbereichs ohne Turbulenzen an den Kupplungen

Mit Gummi vulkanisierte Rohrenden beseitigen Leckagen ohne zusätzliche Dichtungen

Liefersicherheit – die verwendeten Gummimischungen werden intern von Teknikum entwickelt und hergestellt.

• Les tuyaux acier à revêtement caoutchouc représentent le meilleur choix pour les tuyauteries dont la rigidité et la capacité de charge permanente sont des facteurs critiques.

Excellente résistance à l'usure du revêtement

• Très bonne adhérence à l'acier Excellentes valeurs de robustesse Faible ralentissement du débit Tailles et formes standard disponibles en livraison rapide

• Conservation d'un débit sans turbulences au niveau des accouplements

• Extrémités de tuyau vulcanisées au caoutchouc afin d'éliminer les fuites sans ajout de joint Fiabilité des livraisons – composés caoutchouc développés et fabriqués en interne par Teknikum

TECHNICAL PROPERTIES. Standard configuration includes:

Flat flanges according to EN1092-1

Steel: P235 JRG2

Typical flange connection PN10

Thickness of rubber lining:

5 mm for pipes DN50-DN300, flanges 5mm

10 mm from DN350 mm, flanges 5mm

Body steel in accordance with P235TR1

Surface treatment:

preparation grade Sa 2.5

painting system EP180/1 default color gray

Mounting kit for flanges can be included into a scope

• Any other standards can be applied in the manufacturing according to customers' requirements

Select lining rubber page 11

PRODUCT INFORMATION / PRODUKTINFORMATION / INFORMATION PRODUIT

Other dimensions available on request. / Weitere Größen auf Anfrage erhältlich. / D'autres dimensions sont disponibles sur demandepå begäran.

Check all current product details and specification on product datasheet (QR code):

84 Rubber Lined Steel Pipes

Installation and handling instructions

Teknikum material handling hoses, couplings and flanges

Teknikum material handling hoses, couplings and flanges

Installation and handling instructions

SAFETY RECOMMENDATIONS

RECOMMENDED TOOLS

Always use approved personal safety equipment. Installation and maintenance must be carried out in compliance with the manufacturer’s instructions and local safety regulations.

Teknikum GRANIT® coupling and gasket

Teknikum TITAN™ coupling and gasket

Teknikum PLUS™ flange system

Teknikum GRANIT® coupling and gasket

Teknikum PLUS™ flange system

Teknikum TITAN™ coupling and gasket

Ø≤305mm 2 parts Ø≥350mm 4 parts

Teknikum material handling hose handling and support

<200mm

>200mm

EN - Teknikum® industrial hoses and services

Rubber as material - benefits

As a flexible material rubber enables several advantages to engineering, to operation as well as to maintenance, no matter if the case is light washing hose or heavy-duty slurry hose pipeline. For example, rubber hose attachment point can be fixed easily in the process, and the kintetic energy of the transferred material is absorbed by rubber hose.

As a flexible element in the construction a rubber hose attenuates e.g. wearing movement or vibration from pumps. Additionally, a rubber hose recovers from deformation. The prices in the price list are retail prices and only for stock items. Currency is EUR, value added tax 0% and the prices are based on delivery terms FCA shipping point, Incoterms 2010. For deliveries we apply NL17 General Conditions. Stock items delivered ex-stock, subject to prior sale.

Packaging - wooden pallet or cage

We supply our hoses mainly in a way that up to inner/nominal diameter 150 mm hoses are coiled and packed on a wood pallet (price 12,00 €/pc, will be charged separately). Bigger hoses are supplied mainly in straight position and packed in a wooden cage, in a special long wood pallet or in a wood box (pricing according to the size). Please contact to our sales when concerning the right packing.

SERVICES

Cutting hoses

Please ask more from our sales.

Other additional services

We provide according to customer need: hose and coupling assembly works, hose and hose assembly pressure proof tests as well as different kind of certificates and documents (e.g. Declaration of compliance, material certificate and different kind of inspection/test reports). Please ask more about these from our sales.

HOSE TYPES & APPLICATIONS

Applications

Straight hoses are used in several applications, e.g. in foodstuff, chemical, construction, mining and machinery industries.

We have divided our standard hoses into product groups according to transferred materials and use application. In addition to this, the customer should pay attention to several other issues, e.g. working pressure, working temperature and chemical resistance.

Custom hoses & assemblies

In addition to the standard hoses, we manufacture customer specific hoses and hose assemblies. The requirements of those hoses and hose assemblies originates e.g. from customer´s will, use application, regulations and legislation. Ask more from our sales engineers.

Hose tolerances & standards

Our straight hose dimensions comply mainly with the requirements of the standard (SFS-EN) ISO 1307. In case of more specific standard those requirements are followed. Hose outer diameter and wall thickness tolerances are not complied simultaneously. If more specific information is needed, please contact to our sales. Our standard hose tolerances are as following.

Storage

When keeping rubber hose products in storage or for maintenance operations for rubber hoses we highly recommend seeing standard EN ISO 8331 – Rubber and plastics hoses and hose assemblies – Guidelines for selection, storage, use and maintenance.

DE - Teknikum® Industrieschläuche und Dienstleistungen

Gummi als Material - Vorteile

Das flexible Material bietet zahlreiche Vorteile für Planung, Betrieb und Wartung, ganz gleich, ob es sich um einen leichten Reinigungsschlauch oder eine Hochleistungsschlauchleitung für Schlämme handelt. Beispielsweise kann der Befestigungspunkt für einen Gummischlauch im Verfahren leicht fixiert werden und die kinetische Energie des geförderten Materials wird von dem Gummischlauch absorbiert.

Als flexibles Element in einer Anlage dämpft ein Gummischlauch z. B. Verschleißbewegungen oder Vibrationen von Pumpen. Darüber hinaus gleicht ein Gummischlauch Verformungen wieder aus.

Die Preise in der Preisliste sind Einzelhandelspreise und gelten nur für Lagerartikel. Die Währung ist EUR, die Mehrwertsteuer beträgt 0 % und die Preise basieren auf den Lieferbedingungen FCA Versandstelle, Incoterms 2010. Für Lieferungen gelten NL17 Allgemeine Bedingungen. Lagerartikel werden ab Lager geliefert, Zwischenverkauf vorbehalten.

Verpackung - Holzpalette oder Holzkiste

Wir liefern unsere Schläuche bis zu einem Innen-/Nenndurchmesser von 150 mm hauptsächlich aufgerollt und verpackt auf Holzpaletten (Preis 12,00 €/Stk., wird separat berechnet).

Größere Schläuche werden hauptsächlich in gerader Position in Holzkisten, auf langen Spezialholzpaletten oder in Holzkisten geliefert (Preis je nach Größe). Bitte wenden Sie sich für die korrekte Verpackung an unser Vertriebsteam.

DIENSTLEISTUNGEN

Schneiden von Schläuchen

Erkundigen Sie sich bitte bei unserem Vertriebsteam.

Weitere Dienstleistungen

Wir liefern nach Kundenbedarf: Schlauch- und Kupplungsmontagearbeiten, Überlastungsdruckprüfungen für Schläuche und Schlauchleitungen sowie verschiedene Zertifikate und Dokumente (z. B. Konformitätserklärung, Materialzertifikate sowie verschiedene Kontroll-/Prüfberichte). Weitere Informationen hierzu erhalten Sie von unserem Vertriebsteam.

SCHLAUCHTYPEN UND ANWENDUNGEN

Anwendungen

Gerade Schläuche kommen in einer Reihe von Anwendungen zum Einsatz, z. B. in der Lebensmittel-, Chemie-, Bau-, Bergbau- und Maschinenbauindustrie.

Unsere Standardschläuche sind in Produktgruppen eingeteilt, die sich nach den zu fördernden Materialien und Anwendungen richten. Darüber hinaus sollte der Kunde einige weitere Punkte berücksichtigen, z. B. Arbeitsdruck, Arbeitstemperatur und Chemikalienbeständigkeit.

Kundenspezifische Schläuche und Schlauchleitungen

Neben den Standardschläuchen stellen wir auch kundenspezifische Schläuche und Schlauchleitungen her. Die Anforderungen für diese Schläuche und Schlauch-

leitungen ergeben sich u. a. aus den Kundenwünschen, Anwendungszwecken, Vorschriften und Gesetzen. Weitere Informationen erhalten Sie von unserem Vertriebsteam.

Schlauchtoleranzen und -standards

Die Abmessungen unserer geraden Schläuche erfüllen größtenteils die Anforderungen der Norm (SFS-EN) ISO 1307. Bei spezifischeren Normen werden diese Anforderungen befolgt. Der Außendurchmesser des Schlauchs und die Toleranzen der Wanddicke werden nicht gleichzeitig erfüllt.

Wenn Sie genauere Informationen benötigen, wenden Sie sich bitte an unser Vertriebsteam. Unsere Standardschlauchtoleranzen sind wie folgt.

Lagerung

Bei der Lagerung von Gummischläuchen oder bei Wartungsarbeiten an Gummischläuchen empfehlen wir dringend die Berücksichtigung der Norm EN ISO 8331 – Gummi- und Kunststoffschläuche und -schlauchleitungen – Richtlinien für die Auswahl, Lagerung, Verwendung und Wartung.

FR - concernant les flexibles industriels et les services Teknikum®

Avantages du caoutchouc en tant que matériau

En tant que matériau flexible, le caoutchouc offre divers avantages dans le secteur de l’ingénierie, que ce soit en termes d’utilisation ou de maintenance, qu’il s’agisse d’un flexible léger de nettoyage ou d’un tuyau rigide de conduite de boues. Par exemple, le point de fixation du flexible en caoutchouc peut être facilement attaché dans le processus, et l’énergie cinétique de la matière transférée est absorbée par le flexible en caoutchouc.

Le flexible en caoutchouc, un élément souple dans la construction, atténue notamment le mouvement d’usure ou les vibrations des pompes. De plus, un flexible en caoutchouc retrouve sa forme après déformation.

Les prix indiqués dans la liste de prix sont des prix de détail et ils ne s’appliquent qu’aux articles en stock. La devise est l’euro (EUR), la taxe sur la valeur ajoutée est de 0 % et les prix sont basés sur les conditions de livraison FCA point d’expédition, Incoterms 2010. Pour les livraisons, nous appliquons les Conditions générales NL17. Les articles en stock sont livrés depuis le stock, sous réserve de vente intermédiaire.

Conditionnement - palette en bois ou cage

Nous fournissons nos flexibles généralement de sorte que les flexibles jusqu’à un diamètre intérieur/nominal de 150 mm soient enroulés et conditionnés sur une palette en bois (un tarif de 12,00 €/unité est facturé séparément).

Les flexibles d’un diamètre plus large sont fournis principalement en position droite et conditionnés dans une cage en bois, sur une longue palette en bois spéciale ou dans une boîte en bois (tarification en fonction des dimensions). Veuillez contacter notre service commercial pour convenir d’un conditionnement adéquat.

SERVICES

Découpe de flexibles

Veuillez vous adresser à notre service commercial pour plus d’informations.

Autre services supplémentaires

Nous proposons des services répondant aux besoins de nos clients : travaux d’assemblage de flexibles et de coupleurs, essais de pression d’assemblage de flexibles ainsi que différents types de certificats et de documents (par exemple Déclaration de conformité, certificat matière et différents types d’inspection/de rapports d’essais). Veuillez vous adresser à notre service commercial pour plus d’informations à ce sujet.

TYPES DE FLEXIBLES ET APPLICATIONS

Applications

Les flexibles droits sont utilisés dans diverses applications, notamment les industries alimentaire, chimique, de la construction, minière et des machines.

Nous avons réparti nos flexibles standard dans des groupes de produits selon les matières transférées et l’application finale. En outre, le client doit prêter attention à plusieurs autres aspects, notamment la pression de service, la température de service et la résistance chimique.

Flexibles et assemblages personnalisés

En plus des flexibles standard, nous fabriquons des flexibles et des assemblages de flexibles spécifiques au client. Les exigences de ces flexibles et assemblages de flexibles proviennent par exemple de la volonté du client, de l’application d’utilisation, des règlements et de la législation. Demandez plus d’informations à nos ingénieurs de vente.

Tolérances des flexibles et normes

Les dimensions de nos flexibles droits sont principalement en conformité avec les exigences de la norme (SFS-EN) ISO 1307. En cas de normes plus spécifiques, ces exigences sont suivies. Les tolérances de diamètre extérieur et d’épaisseur de paroi des flexibles ne sont pas respectées simultanément.

Si des informations plus spécifiques sont nécessaires, veuillez contacter notre service commercial. Les tolérances de nos flexibles standard sont celles indiquées ci-dessous.

Stockage

Pour le stockage des flexibles en caoutchouc ou pour les opérations de maintenance des flexibles en caoutchouc, nous recommandons vivement la consultation de la norme EN ISO 8331 – Tuyaux et flexibles en caoutchouc et en plastique – Lignes directrices pour la sélection, le stockage, l'utilisation et la maintenance.

Technical. Flexible. Strong. World-Class.

Teknikum is the official partner for Finnish Men’s Artistic Gymnastics national team.
