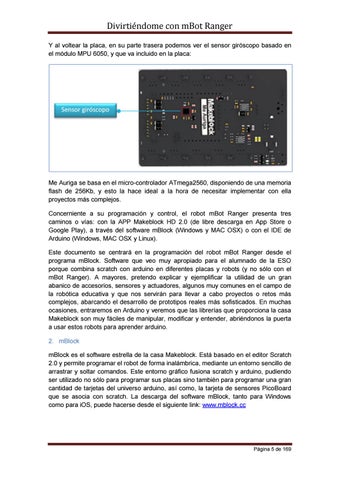

Divirtiéndome con mBot Ranger Y al voltear la placa, en su parte trasera podemos ver el sensor giróscopo basado en el módulo MPU 6050, y que va incluido en la placa:
Me Auriga se basa en el micro-controlador ATmega2560, disponiendo de una memoria flash de 256Kb, y esto la hace ideal a la hora de necesitar implementar con ella proyectos más complejos. Concerniente a su programación y control, el robot mBot Ranger presenta tres caminos o vías: con la APP Makeblock HD 2.0 (de libre descarga en App Store o Google Play), a través del software mBlock (Windows y MAC OSX) o con el IDE de Arduino (Windows, MAC OSX y Linux). Este documento se centrará en la programación del robot mBot Ranger desde el programa mBlock. Software que veo muy apropiado para el alumnado de la ESO porque combina scratch con arduino en diferentes placas y robots (y no sólo con el mBot Ranger). A mayores, pretendo explicar y ejemplificar la utilidad de un gran abanico de accesorios, sensores y actuadores, algunos muy comunes en el campo de la robótica educativa y que nos servirán para llevar a cabo proyectos o retos más complejos, abarcando el desarrollo de prototipos reales más sofisticados. En muchas ocasiones, entraremos en Arduino y veremos que las librerías que proporciona la casa Makeblock son muy fáciles de manipular, modificar y entender, abriéndonos la puerta a usar estos robots para aprender arduino. 2. mBlock mBlock es el software estrella de la casa Makeblock. Está basado en el editor Scratch 2.0 y permite programar el robot de forma inalámbrica, mediante un entorno sencillo de arrastrar y soltar comandos. Este entorno gráfico fusiona scratch y arduino, pudiendo ser utilizado no sólo para programar sus placas sino también para programar una gran cantidad de tarjetas del universo arduino, así como, la tarjeta de sensores PicoBoard que se asocia con scratch. La descarga del software mBlock, tanto para Windows como para iOS, puede hacerse desde el siguiente link: www.mblock.cc
Página 5 de 169
