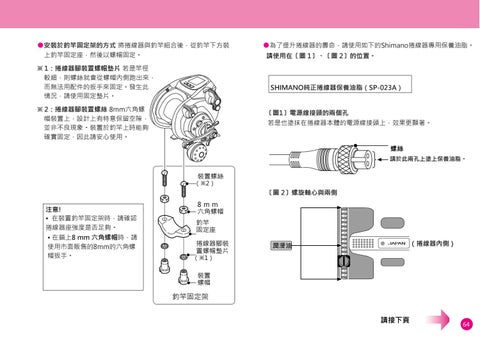

●安裝於釣竿固定架的方式 將捲線器與釣竿組合後，從釣竿下方裝 上釣竿固定座，然後以螺帽固定。
※ 1：捲線器腳裝置螺帽墊片 若是竿徑 較細，則螺絲就會從螺帽內側跑出來， 而無法用配件的扳手來固定。發生此 情況，請使用固定墊片。
●為了提升捲線器的壽命，請使用如下的Shimano捲線器專用保養油脂。
請使用在〔圖 1〕、〔圖 2〕的位置。
SHIMANO純正捲線器保養油脂（SP-023A）
※ 2：捲線器腳裝置螺絲 8mm六角螺 帽裝置上，設計上有特意保留空隙， 並非不良現象。裝置於釣竿上時能夠 確實固定，因此請安心使用。
〔圖1〕電源線接頭的兩個孔 若是也塗抹在捲線器本體的電源線接頭上，效果更顯著。
螺絲 請於此兩孔上塗上保養油脂。
裝置螺絲
（※2）
〔圖 2〕螺旋軸心與兩側 注意! • 在裝置釣竿固定架時，請確認 捲線器座強度是否足夠。
• 在鎖上8 mm 六角螺帽時，請 使用市面販售的8mm的六角螺 帽扳手。
8mm 六角螺帽 釣竿 固定座
捲線器腳裝 置螺帽墊片
（捲線器內側）
潤滑油
（※1）
裝置 螺帽
釣竿固定架 請接下頁
64
