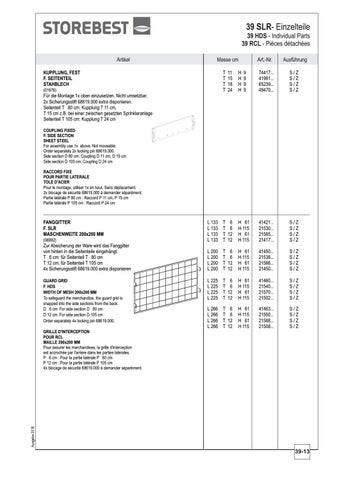

39 SLR- Einzelteile
39 HDS - Individual Parts 39 RCL - Pièces détachées Artikel
Masse cm
KUPPLUNG, FEST F. SEITENTEIL STAHBLECH
Art.-Nr.
Ausführung
T T T T
11 15 18 24
H H H H
9 9 9 9
74417... 41991... 65239... 49470...
S/Z S/Z S/Z S/Z
(06992)
L 133 L 133 L 133 L 133
T T T T
6 6 12 12
H 61 H 115 H 61 H 115
41421... 21530... 21565... 21417...
S/Z S/Z S/Z S/Z
Zur Absicherung der Ware wird das Fanggitter von hinten in die Seitenteile eingehängt. T 6 cm: für Seitenteil T 80 cm T 12 cm: für Seitenteil T 105 cm 4x Sicherungsstift 68619.000 extra disponieren.
L 200 L 200 L 200 L 200
T T T T
6 6 12 12
H 61 H 115 H 61 H 115
41450... 21538... 21566... 21450...
S/Z S/Z S/Z S/Z
L 225 L 225 L 225 L 225
T T T T
6 6 12 12
H 61 H 115 H 61 H 115
41460... 21540... 21570... 21502...
S/Z S/Z S/Z S/Z
L 266 L 266 L 266 L 266
T T T T
6 6 12 12
H 61 H 115 H 61 H 115
41463... 21550... 21588... 21508...
S/Z S/Z S/Z S/Z
(01976)
Für die Montage 1x oben einzusetzen. Nicht umsetzbar. 2x Sicherungsstift 68619.000 extra disponieren. Seitenteil T 80 cm: Kupplung T 11 cm, T 15 cm z.B. bei einer zwischen gesetzten Sprinkleranlage Seitenteil T 105 cm: Kupplung T 24 cm COUPLING FIXED F. SIDE SECTION SHEET STEEL For assembly use 1x above. Not moveable. Order separately 2x locking pin 68619.000. Side section D 80 cm: Coupling D 11 cm, D 15 cm Side section D 105 cm: Coupling D 24 cm RACCORD FIXE POUR PARTIE LATERALE TOLE D'ACIER Pour le montage, utiliser 1x en haut. Sans déplacement. 2x blocage de sécurité 68619.000 à demander séparément. Partie latérale P 80 cm : Raccord P 11 cm, P 15 cm Partie latérale P 105 cm : Raccord P 24 cm
FANGGITTER F. SLR MASCHENWEITE 200x200 MM
GUARD GRID F. HDS WIDTH OF MESH 200x200 MM To safeguard the merchandize, the guard grid is snapped into the side sections from the back. D 6 cm: For side section D 80 cm D 12 cm: For side section D 105 cm Order separately 4x locking pin 68619.000.
Ausgabe 2018
GRILLE D'INTERCEPTION POUR RCL MAILLE 200x200 MM Pour assurer les marchandises, la grille d'interception est accrochée par l'arrière dans les parties latérales. P 6 cm : Pour la partie latérale P 80 cm P 12 cm : Pour la partie latérale P 105 cm 4x blocage de sécurité 68619.000 à demander séparément.
