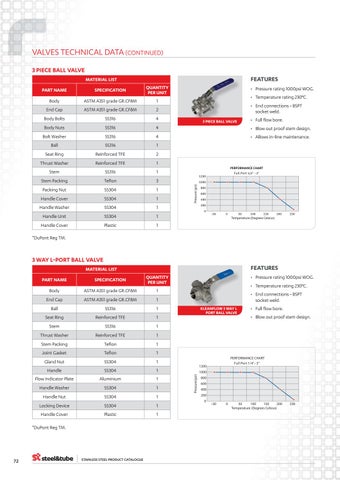

VALVES TECHNICAL DATA (CONTINUED) 3 PIECE BALL VALVE FEATURES
MATERIAL LIST PART NAME
SPECIFICATION
QUANTITY PER UNIT
Body
ASTM A351 grade GR.CF8M
1
End Cap
ASTM A351 grade GR.CF8M
2
Body Bolts
SS316
4
Body Nuts
SS316
4
• Blow out proof stem design.
Bolt Washer
SS316
4
• Allows in-line maintenance.
Ball
SS316
1
Seat Ring
Reinforced TFE
2
Thrust Washer
Reinforced TFE
1
Stem
SS316
1
Stem Packing
Teflon
3
Packing Nut
SS304
1
Handle Cover
SS304
1
Handle Washer
SS304
1
Handle Unit
SS304
1
Handle Cover
Plastic
1
• Pressure rating 1000psi WOG. • Temperature rating 230°C. • End connections - BSPT socket weld. 3 PIECE BALL VALVE
• Full flow bore.
*DuPont Reg TM.
3 WAY L-PORT BALL VALVE FEATURES
MATERIAL LIST PART NAME
SPECIFICATION
QUANTITY PER UNIT
Body
ASTM A351 grade GR.CF8M
1
End Cap
ASTM A351 grade GR.CF8M
1
Ball
SS316
1
Seat Ring
Reinforced TFE
1
Stem
SS316
1
Thrust Washer
Reinforced TFE
1
Stem Packing
Teflon
1
Joint Gasket
Teflon
1
Gland Nut
SS304
1
Handle
SS304
1
Flow Indicator Plate
Aluminium
1
Handle Washer
SS304
1
Handle Nut
SS304
1
Locking Device
SS304
1
Handle Cover
Plastic
1
*DuPont Reg TM.
72
STAINLESS STEEL PRODUCT CATALOGUE
• Pressure rating 1000psi WOG. • Temperature rating 230°C. • End connections - BSPT socket weld. KLEANFLOW 3 WAY L PORT BALL VALVE
• Full flow bore. • Blow out proof stem design.
