V. CLOSING REMARKS

The shape of the bridges on Lake Tisza, reinforced with continuous arches, is unique even internationally, the construction of the 308 m long superstructure with nine openings was possible to make by individual static decisions and detailed solutions that provide space for thermal movement. Methods that were used to analyze the behavior of the bridge: consideration of flexible soil embedding and the partially rigid fixing of the superstructure-substructure and the static investigation of substructure-subsoil interaction through multiple soil parameters – have evolved over the last decade, so it can be said that an innovative new bridge has been built.

New steel bridges constructed on the widening of the pier cap over the river Tisza enabled economical and aesthetic cycle path passage, which required remarkably clever construction work to lift the large elements to their places from the water.

The bridge structure of the flushing channel No. X. is Hungary’s first openable bicycle bridge.

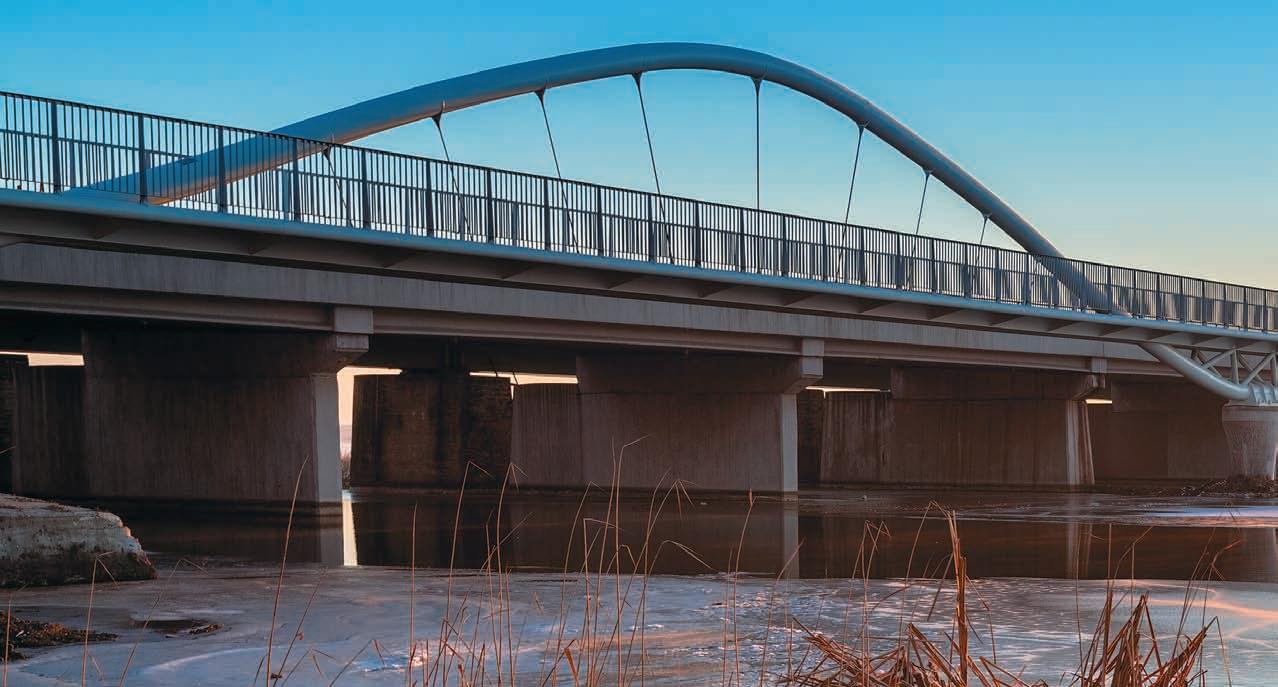

66. kép: Eger-patak hídja a tavasz kezdetekor / Picture 66.: Bridge Eger creek at the start of spring 

V ZÁRSZÓ

A Tisza-tavi folytatólagos ívekkel merevített hidak formája nemzetközi szinten is egyedülálló. A kilencnyílású, 308 m hosszú felszerkezet létesítését a hőmozgásnak teret adó egyedi statikai döntések és részletmegoldások tették lehetővé. A híd viselkedésének az analíziséhez használt módszerek, a talaj rugalmas ágyazásának figyelembevétele és a felszerkezet–alépítmény részlegesen merev befogása és az alépítmény–altalaj iterakció több talajparaméterrel való statikai vizsgálata – az elmúlt évtizedben fejlődtek ki, így mondhatni, hogy innovatív új híd épült.

A Tisza folyó feletti fejgerenda-szélesítésen épülő új acélhidak gazdaságos és esztétikus kerékpárút átvezetést tettek lehetővé, melyek megépítéséhez a nagyméretű elemek vízről beemeléséhez bravúros kivitelezői munkára volt szükség.

A X. sz. öblítőcsatorna műtárgya Magyarország első nyitható kerékpároshídja.

A megvalósítás során közreműködő szervezetek / Organizations participated in the implementation

NIF Nemzeti Infrastruktúra Fejlesztő Zrt. Beruházó / Investor

ÉPÍTŐMÉRNÖKI KFT.

Speciálterv Kft. Híd- és műtárgy tervező – Tanulmány, engedélyezési és kiviteli tervek, továbbá a Kivitelezési fázisban út- és generáltervező / Bridge and structure designer – Study plans, permitting plans and implementation plans, and a road and general planner in the construction phase Hódút Kft. Generálkivitelező és acélszerkezeti generálkivitelező / General contractor and steel structure general contractor
