VENTILATION
för torra kläder och friskare luft
TORRA KLÄDER OCH FRISKARE LUFT
Glöm alla problem med fuktiga kläder som inte torkar och dålig lukt i omklädningsrummet. Välj istället något av våra tre olika ventilationssystem i klädskåpen. En tumregel är att ju fuktigare kläder och handdukar du hänger in i klädskåpet, desto bättre torkeffekt måste du kräva av ventilationssystemet. Allt för att kunna njuta av frisk luft i omklädningsrummet och torra kläder nästa arbetsdag.
Klädskåpet har ventilationsslitsar i fronten, både över dörren och i botten. Vi kallar denna grundstandard för ventilation typ 1. Vid behov kan klädskåpen förses med mekanisk ventilation. Typ 2 innebär att klädskåpen förses med horisontalt placerade ventilationsrör upptill i skåpet som sedan ansluts till byggnadens ventilationssystem. Typ 3 har dessutom ventilationsrör nedtill i skåpet och ett fläktskåp. Ventilation 1 och 2 kan fås på klädskåp med sluttande eller plant tak, ventilation typ 3 på klädskåp med sluttande tak.
Alla ventilationsdetaljer är av galvat plåt, förutom ändlocken som har skåpstommens färg.
Typ 1 Typ 2 Typ 3
Våra klädskåp kan fås med 3 olika system för ventilation.
Ventilation typ 1: Själv-ventilation
Ventilation typ 2: Frånluftsventilation
Ventilation typ 3: Cirkulationsventilerande
Genom att välja något av ovanstående alternativ går det att påverka dålig luft och torktid för fuktiga kläder och handdukar i klädskåpen.
En tumregel är att ju fuktigare kläder och handdukar du hänger in i kläd skåpet, desto bättre torkeffekt måste du kräva av ventilationssystemet.
Fuktighet i kläder och handuk
Tid
TypVentilation typ 1

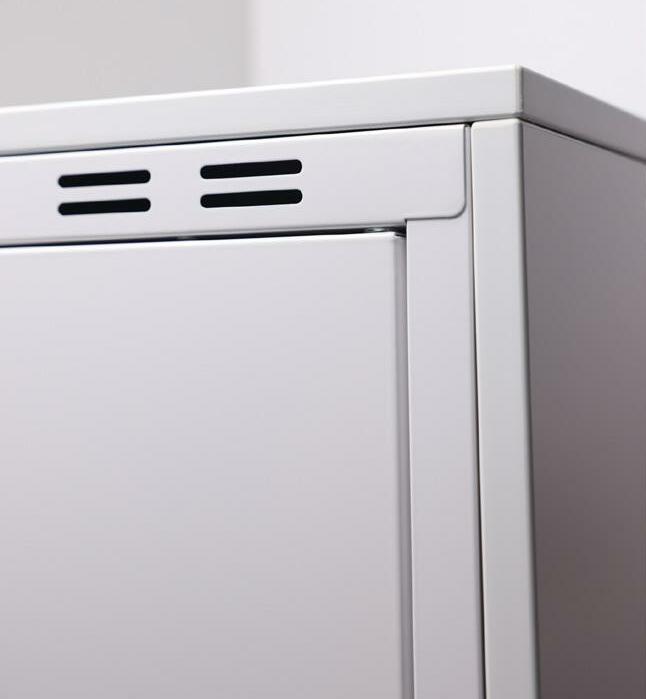

Själv-ventilerande klädskåp typ 1 har den enklaste formen av ventilation. Klädskåpet har ventilationshål i skåpsbotten samt ovan och under dörren och utnyttjar det s.k. självdraget som finns i lokalen. Ventilation typ 1 finns i klädskåp med både plant och sluttande tak.
Ventilation typ 2
FRÅNLUFTSVENTILATION
Frånluftsventilerade klädskåp typ 2 har en invändig luftkanal som ansluts till mekanisk frånluft. I skåpen bildas då ett undertryck som ventilerar luften i skåpen. Den ventilerade luften från klädskåpen leds via byggnadens frånluftssystem ut ur byggnaden.
Ventilation typ 2 finns i klädskåp med både plant och sluttande tak.
Tekniska data ventilation typ 2
Rekommenderat antal omsättningar: 25-65 omsättningar / timme
Rekommenderat flöde i skåp: 2-5 l/s för 300 mm breda skåp 3-7 l/s för 400 mm breda skåp
Kapacitet: Max 3 meter skåpsrad på vardera sida om T-rör
Ventilationsdetaljer: T-rör
Ventilationsrör
Flödesmätning 300 mm breda klädskåp ventilation typ 2
25 omsättningar/h
Inställning vid T rör 26,5 l/s och 20,8 Pa
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
2,4 3,3 4,3 5 5,5 6,1 6,8 7,9 9,1 12 14 10 8,7 8,1 7,5 6,5 6 5,4 4,3
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 11 visar T rörets placering.
Flödesmätning 400 mm breda klädskåp ventilation typ 2
Flödesmätning 300 mm breda klädskåp ventilation typ 2
Flödesmätning ventilation typ 2 (300 mm breda klädskåp)
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 11 visar T-rörets placering.
25 omsättningar/h Inställning vid T rör
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 11 visar T rörets placering.
Flödesmätning 400 mm breda
Flödesmätning ventilation typ 2 (400 mm breda klädskåp)
25 omsättningar/h Inställningar vid T rör 18,5 l/s och 10,3 Pa
65 omsättningar/h
Inställning vid T rör 34,1 l/s och 34,9 Pa
6 7 8 9 10 11 12 13 14 15
5,8 5 4,3 3,6 2,9
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 8 visar T rörets placering.
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 11 visar T rörets placering.
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 8 visar T-rörets placering.
25 omsättningar/h Inställningar vid T rör 18,5
65 omsättningar/h Inställning vid T rör 34,1
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade.
visar T
65 omsättningar/h Inställningar vid T rör 30,4 l/s och 27,7 Pa
Pa
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade.
visar T rörets placering.
Ventilation typ 3
CIRKULATIONSVENTILERADE

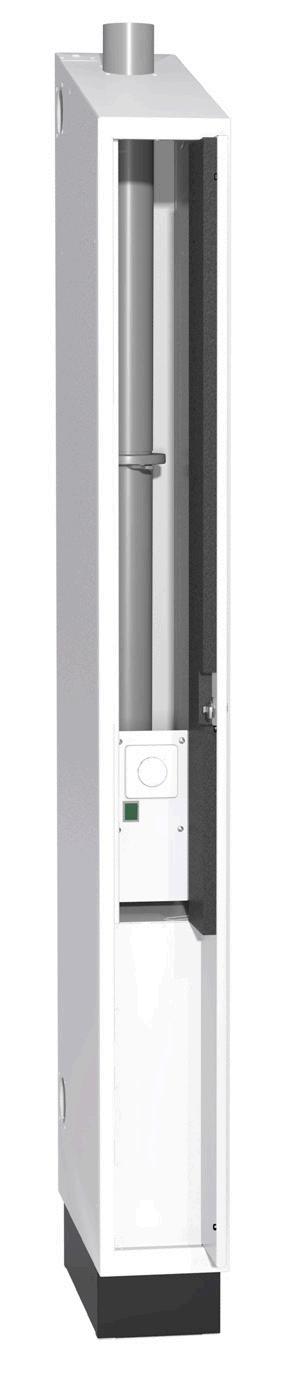

Cirkulationsventilerande klädskåp typ 3 kopplas till ett separat fläktskåp som integreras med klädskåpen. Fläkten pressar luftströmmar genom en tilluftskanal nedtill i skåpen. Upptill i skåpet sugs luften sedan genom en frånluftskanal vidare till fläktskåpet. Där evakueras en viss mängd luft till byggnadens frånluftssystem medan övrig luft recirkuleras. Genom ett reglage i fläktskåpet bestäms hur mycket luft som skall avgå till frånluftssystemet och hur mycket luft som skall recirkuleras. Ventilation typ 3 kan fås i klädskåp med 550 mm djup och som har sluttande tak.
Tekniska data ventilation typ 3
Rekommenderat antal omsättningar: 25-65 omsättningar / timme
Rekommenderat flöde i skåp:
l/s för 300 mm breda skåp
l/s för 400 mm breda skåp
Kapacitet: Max 3 meter skåpsrad på vardera sida om T-rör
Ventilationsdetaljer: T-rör Ø 80 mm Ändlock Ø 80 mm Ventilationsrör Ø 80 mm
On/off
Tekniska data fläktskåp
Effekt: 260 W, 2100 v/min
Max Ampere: 1,2 A Kapacitet: Max 3 meter skåpsrad på vardera sida om T-rör Elanslutning: 230 V jordat Ventilationsdiameter Ø 80 mm
Spjäll för flödesreglering av evakueringsluften. Rek.10-20 % av totala cirkulationsflödet.
Tyristor för styrning av fläkt. Rekomenderad luftmängd ca 50 m3/h per löpmeter skåp.
Flödesmätning ventilation typ 3 (300 mm breda klädskåp)
Not. 1 st. hål i ventilationskanalen i varje klädskåp har varit öppet, resterande hål pluggade. Mätvärde 11 visar T-rörets placering.
Fläktskåpets vred inställt
Installationen skall föregås av en allpolig brytare med minst 3 mm brytaravstånd och skall utföras av behörig elektriker.
Efter installation och justering skall låsplåten monteras för att säkerställa att skåpet inte går att öppna utan verktyg (nyckel räknas ej som verktyg).
