MOMENTO CONSTRUCTION grandes equipamentos, como prensas e calandras, capazes de moldar as chapas de aço para formar os anéis metálicos, que formarão as seções dos submarinos.
TROCA DE SOLO
Uma vez moldadas, as chapas seguem para a Ufem, cujas obras foram finalizadas em março deste ano e envolveram cerca de 130 equipamentos e caminhões no processo de terraplenagem. “Foi necessária a troca de solo, pois era uma região alagada em alguns trechos”, relata Ricardo Cunha, gerente de equipamentos da Odebrecht para o EBN. A remoção de solo mole envolveu a atuação de escavadeiras de 45 t – mais produtivas para esse tipo de serviço do que as da faixa de 21 t ou mesmo as intermediárias, de 35 t. Elas formaram par com 25 caminhões basculantes, com caçamba da Rossetti de 16 m³ equipadas com revestimento especial para solo e rocha. “Após o solo mole ser retirado, foi feito o aterramento, no qual usamos os mesmos equipamentos para inserir um material que continha uma mistura de brita e solo”, descreve Cunha. Após aterrado, o local passou por compactação, com o uso de rolos compactadores para solo de 12 t.
Cronograma prevê produção já em 2014
O Prosub deve iniciar a fabricação de submarinos já no próximo ano, com o início da montagem da primeira unidade convencional (motor diesel/elétrico). O submarino deve estar pronto em 2015, entrando em operação definitiva dois anos depois, após os testes necessários. O submarino de propulsão nuclear, assim como os outros três submarinos convencionais, deverá entrar em operação até 2023. CONHEÇA OS SUBMARINOS Submarino SN-Br (Nuclear)
Reator para propulsão nuclear
Periscópio
Sala de máquinas
Sala de controle
Sala de mísseis
Reator Torpedos
Motor Diesel Baterias (auxiliar)
Sonar Compartimento da tripulação
Submarino S-Br (Convencional) Ponte de comando
Periscópio Centro de combate
Sala de torpedos

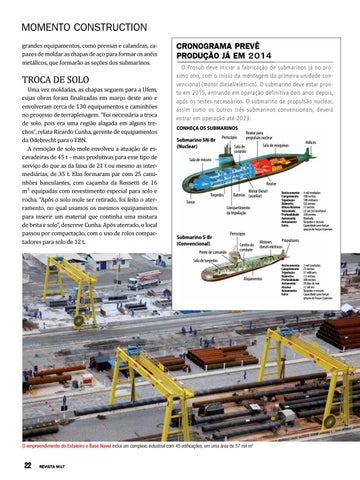

O empreendimento do Estaleiro e Base Naval inclui um complexo industrial com 45 edificações, em uma área de 57 mil m2
REVISTA M&t
Deslocamento 4 mil toneladas Comprimento 100 metros Tripulação 100 militares Diâmetro 9,8 metros Altura Máxima 17 metros Velocidade 25 nós (45 km/hora) Profundidade 350 metros Autonomia Ilimitada Armamento Torpedos e mísseis Extra Capacidade para lançar grupos de Forças Especiais
Propulsores Motores diesel-elétricos
Alojamentos
22
Hélices
Deslocamento Comprimento Tripulação Diâmetro Profundidade Autonomia Alcance Armamento Extra
2 mil toneladas 75 metros 31 militares 7,5 metros 300 metros 50 dias de mar 12 mil km Torpedos e mísseis Capacidade para lançar grupos de Forças Especiais
