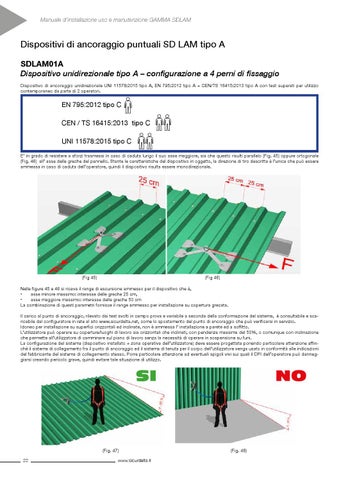

Manuale d’installazione uso e manutenzione GAMMA SDLAM
Dispositivi di ancoraggio puntuali SD LAM tipo A SDLAM01A Dispositivo unidirezionale tipo A – configurazione a 4 perni di fissaggio Dispositivo di ancoraggio unidirezionale UNI 11578:2015 tipo A, EN 795:2012 tipo A + CEN/TS 16415:2013 tipo A con test superati per utilizzo contemporaneo da parte di 2 operatori.
EN 795:2012 tipo C CEN / TS 16415:2013 tipo C
UNI 11578:2015 tipo C
E’ in grado di resistere a sforzi trasmessi in caso di caduta lungo il suo asse maggiore, sia che questo risulti parallelo (Fig. 45) oppure ortogonale (Fig. 46) all’ asse delle greche del pannello. Stante le caratteristiche del dispositivo in oggetto, la direzione di tiro descritta è l’unica che può essere ammessa in caso di caduta dell’operatore, quindi il dispositivo risulta essere monodirezionale.
(Fig 45) (Fig 46) Nelle figure 45 e 46 si ricava il range di escursione ammesso per il dispositivo che è, • asse minore massimo: interasse delle greche 25 cm, • asse maggiore massimo: interasse delle greche 50 cm La combinazione di questi parametri fornisce il range ammesso per installazione su copertura grecata. Il carico al punto di ancoraggio, rilevato dai test svolti in campo prova e variabile a seconda della conformazione del sistema, è consultabile e scaricabile dal configuratore in rete al sito www.sicurdelta.net, come lo spostamento del punto di ancoraggio che può verificarsi in servizio. Idoneo per installazione su superfici orizzontali ed inclinate, non è ammessa l’ installazione a parete ed a soffitto. L’utilizzatore può operare su coperture/luoghi di lavoro sia orizzontali che inclinati, con pendenza massima del 50%, o comunque con inclinazione che permette all’utilizzatore di camminare sul piano di lavoro senza la necessità di operare in sospensione su funi. La configurazione del sistema (dispositivo installato + zona operativa dell’utilizzatore) deve essere progettata ponendo particolare attenzione affinché il sistema di collegamento fra il punto di ancoraggio ed il sistema di tenuta per il corpo dell’utilizzatore venga usato in conformità alle indicazioni del fabbricante del sistema di collegamento stesso. Porre particolare attenzione ad eventuali spigoli vivi sui quali il DPI dell’operatore può danneggiarsi creando pericolo grave, quindi evitare tale situazione di utilizzo.
SI
22
(Fig. 47) www.sicurdelta.it
NO
(Fig. 48)
