JNI ... / JNI CPI

Normes :

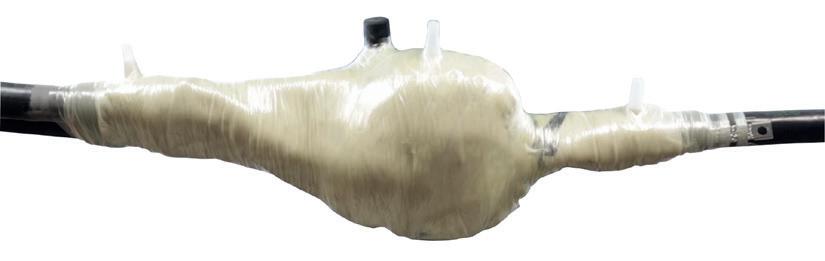

Accessoire de réseau rubané injecté

Accessoire pour jonction ou noeud des câbles souterrains BT, compatible avec la nouvelle mise à niveau demandée par Enedis. Cet accessoire intègre : - Les accessoires assurant la continuité des écrans du câble avec le neutre et la protection des tiers. - Les raccords de phases et le raccord de neutre MALT à perforation d’isolant en principal et dérivé, avec un ensemble de mise à la terre dont l’étanchéité a été renforcée. - Les accessoires de rubanage (rubans alvéolaires, d’étanchéité et de protection des tiers). - La résine bi-composants en sachets de grande contenance, polymérisable à froid, non démontable est livrée avec les dispositifs d’injection (évents, valve et canule de coulée). - La traçabilité de l’accessoire au travers d’une étiquette gravée indiquant un numéro de repérage unique. - Ces accessoires offrent la possibilité suivant la configuration du réseau, de réaliser une version standard (avec mise à la terre) ou ISOL (isolé de la terre). HN 68-S-12 V2006 CCTP mise à niveau accessoires BTS Câbles : NF C33-210 Enedis 33-S-210 H-M24-2007-03199 (+AD) NF C33-100 HN 33-S-32

JNI…

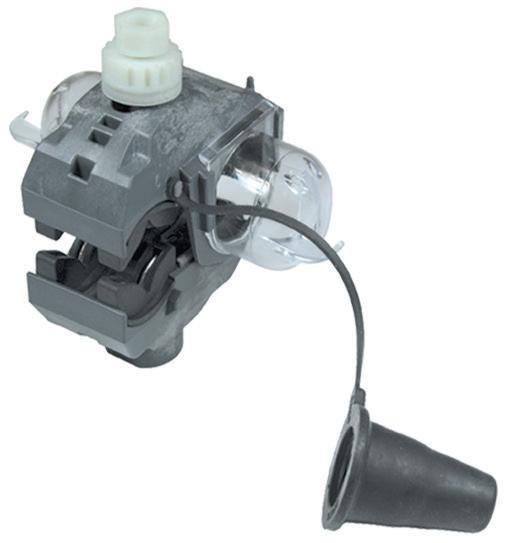

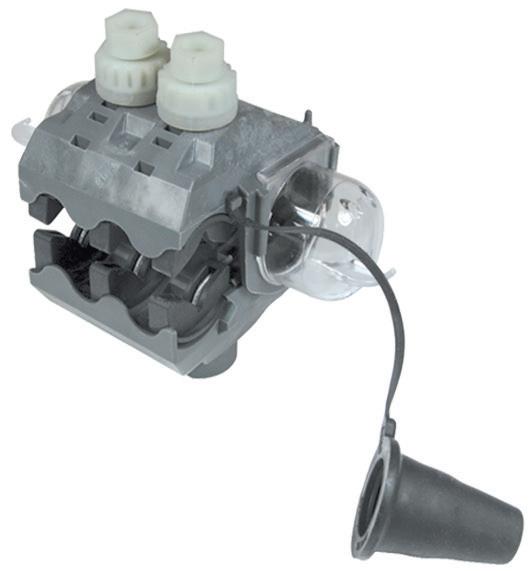

TTDSR 240 FGP TTDSR 240-150 FGP TTDSR 95 FGP Raccord de neutre / MALT

Accessoires complémentaires non fournis dans les boîtes : - Les coins pointes "écarteurs" adaptés à l’écartement des conducteurs nécessaire au raccord, évitant de blesser les câbles, sont disponibles sous la réf CIE 1S (Code Produit : 1 000 003 319). - Le kit d’amélioration des terres (25 mm² - 5 m), permettant la réalisation de la mise à la terre suivant la directive Enedis, est disponible sous la réf 25 HURK V10X 2505(Code Produit : 1 000 000 226 / Codet Enedis : 5963560).

25 HURK V10X 2505 CIE1S

Réf. Code Produit Réf. Enedis Codet Enedis Conducteur principal Conducteur dérivé Champ de Section (mm²) Section (mm²) travail (mm)

JNI 95 V2006 1 000 007 568 JNI 95-95 V2006 6790181 50 - 95 50 - 95 400

JNI 240-150 V2006 1 000 007 563 JNI 240-150 V2006 6790182 95 - 240 50 - 150 400

JNI 240 V2006 1 000 007 566 JNI 240-240 V2006 6790180 95 - 240

JNI CPI 95 V2006 1 000 007 580 JNI CPI 95-95 V2006 6790191 50 - 95 95 - 240

50 - 95 500

600
