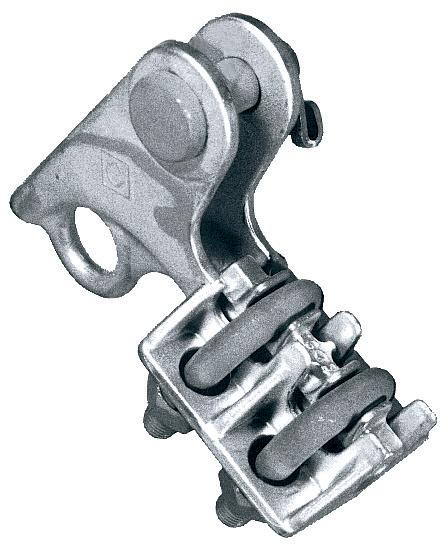

5D... / 5C

Pince d’ancrage à serrage par étrier

Les modèles 5D sont équipés d’un oeilleton de mise en tension mécanique.

Modèle 5D : pour les conducteurs Aluminium, Almélec, Aluminium-Acier et Almélec-Acier, le corps et le chapeau sont en alliage d’aluminium. Modèle 5C : pour les conducteurs Cuivre, le corps est en acier galvanisé à chaud, chapeau en alliage de zinc (Ilzro). Etriers en acier à haute limite élastique galvanisés à chaud.

Nota : 1- La limite de capacité prévue par Enedis permet la manipulation sous tension électrique conformément aux spécifications SERECT. 2- Pour les câbles hétérogènes, préconisation d’Enedis pour des efforts réduits seulement. Pour les efforts normaux, utiliser les manchons d’ancrage.

Réf. Code Produit Réf. Enedis Codet Enedis Conducteur Alu/Almélec

Section Enedis (mm²) Ø (mm) Conducteur Alu-Acier/Almélec-Acier Dimensions (mm) Efforts (kN)

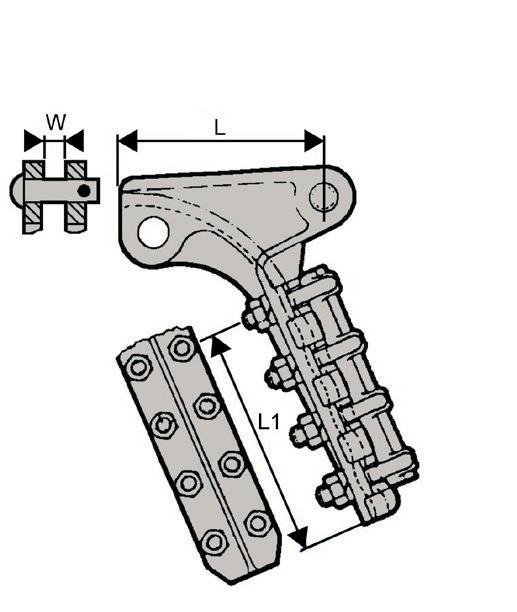

Section Enedis (mm²) Poids (kg) Ø (mm) L L1 W Ø Traction

5D93D 2 300 000 501 PINCE ANCR 22 à 75mm² 6861014 22 - 75,5 6 - 11,25 37,7 - 75,5 8,3 - 11,25 82 42 13,5 12 0,520 35

5C48D 2 300 000 499 PINCE ANCR CU 7 à 20mm² 6861102 7 - 20 3 - 9,5 _

5C76D 2 300 000 500 PINCE ANCR CU 22 à 75mm² 6861103 22 - 75 3 - 12,3 _ 67 20 14 12 0,315 35

73 51 14 12 0,490 35

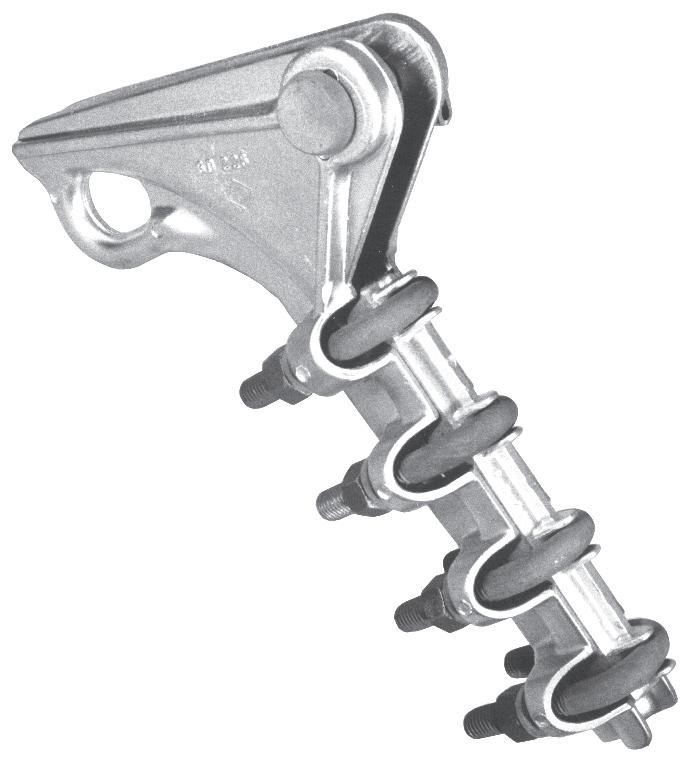

6D... / 6C...

Pince d’ancrage à serrage par étrier

Pince pour efforts importants. Tous les modèles sont équipés d’un oeilleton de mise en tension mécanique.

Modèle 6D : pour les conducteurs Aluminium, Almélec, Aluminium-Acier et Almélec-Acier, le corps et le chapeau sont en alliage d’aluminium. Modèle 6C : pour les conducteurs Cuivre, le corps et le chapeau sont en fonte galvanisée à chaud. Etriers en acier à haute limite élastique galvanisés à chaud.

Nota : 1- La limite de capacité prévue par Enedis permet la manipulation sous tension électrique conformément aux spécifications SERECT. 2- Pour les câbles hétérogènes, préconisation d’Enedis pour des efforts réduits seulement. Pour les efforts normaux, utiliser les manchons d’ancrage.

6D260D-11

Réf. Code Produit Réf. Enedis Codet Enedis Conducteur Alu/Almélec

Section Enedis (mm²) Ø (mm) Conducteur Alu-Acier/Almélec-Acier Dimensions (mm) Efforts (kN)

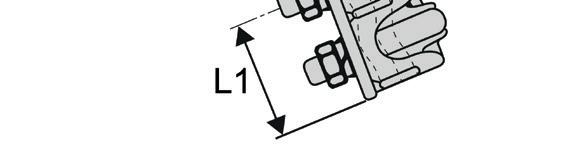

Section Enedis (mm²) Poids (kg) Ø (mm) L L1 W Ø Traction

6D117 150D 2 300 000 518 PINCE ANCR AL 34 à 117mm² 6861034 54,6 - 117 9,45 - 14 59,7 - 117 10 - 14 101 90 22,5 14 0,640 60

Principes généraux - accessoires

Grâce à leur conception, centrée sur le principe de la broche cylindrique de diamètre 25 mm, ils répondent aux besoins en matière de connexion pour les réseaux aériens.

Spécification Enedis

HN 66-S-45 HN 66-S-46 HN 66-S-47 HN 66-S-48 HN 66-S-49

Principes généraux : La conception de ces matériels permet : L’amélioration des conditions de travail sous tension et hors tension. La normalisation d’une gamme de sections de conducteurs Almélec. La mise en œuvre à l’aide d’outillages existants. L’efficacité du serrage séparé de chacun des conducteurs passant et dérivé rendu indépendant de l’opération grâce au sertissage et à l’emploi généralisé de vis fusibles.

Accessoires

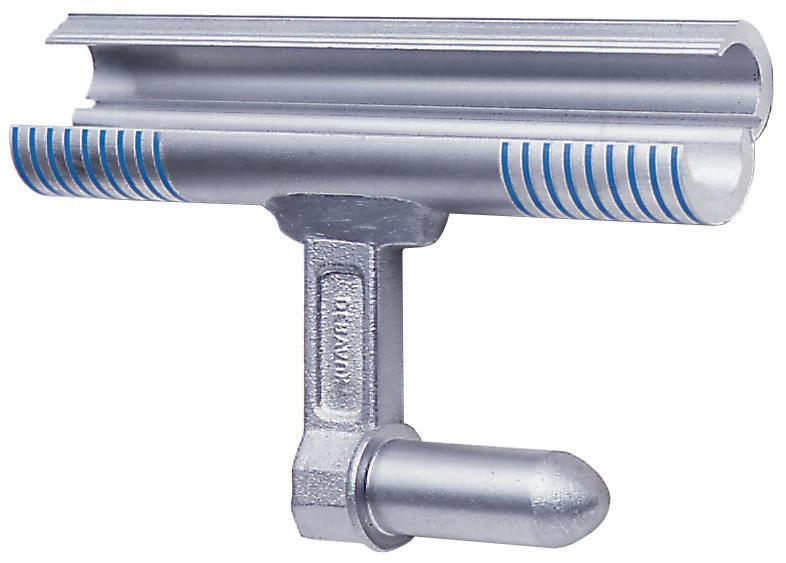

Adaptateur à broche Se monte sur les plages des manchons d’ancrage existants pour les convertir en manchons à broche.

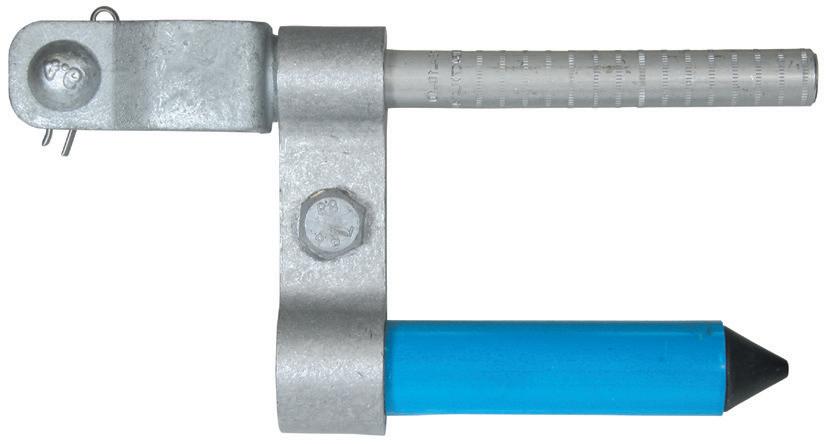

Manchon d’ancrage à broche Assure l’ancrage mécanique et accueille les connecteurs pour broche.

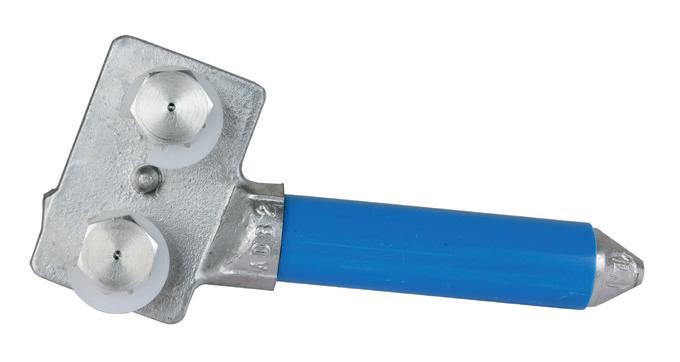

Connecteur pour broche Assure la continuité électrique broche-conducteur dérivé. Se monte soit au contact à l’aide de l’écrou à limiteur de couple, soit à distance au moyen de l’anneau normalisé TST, lequel est pourvu d’un témoin d’utilisation arrachable.

Raccord à broche Gamme de raccords à sertir sur câble pour dérivation.
