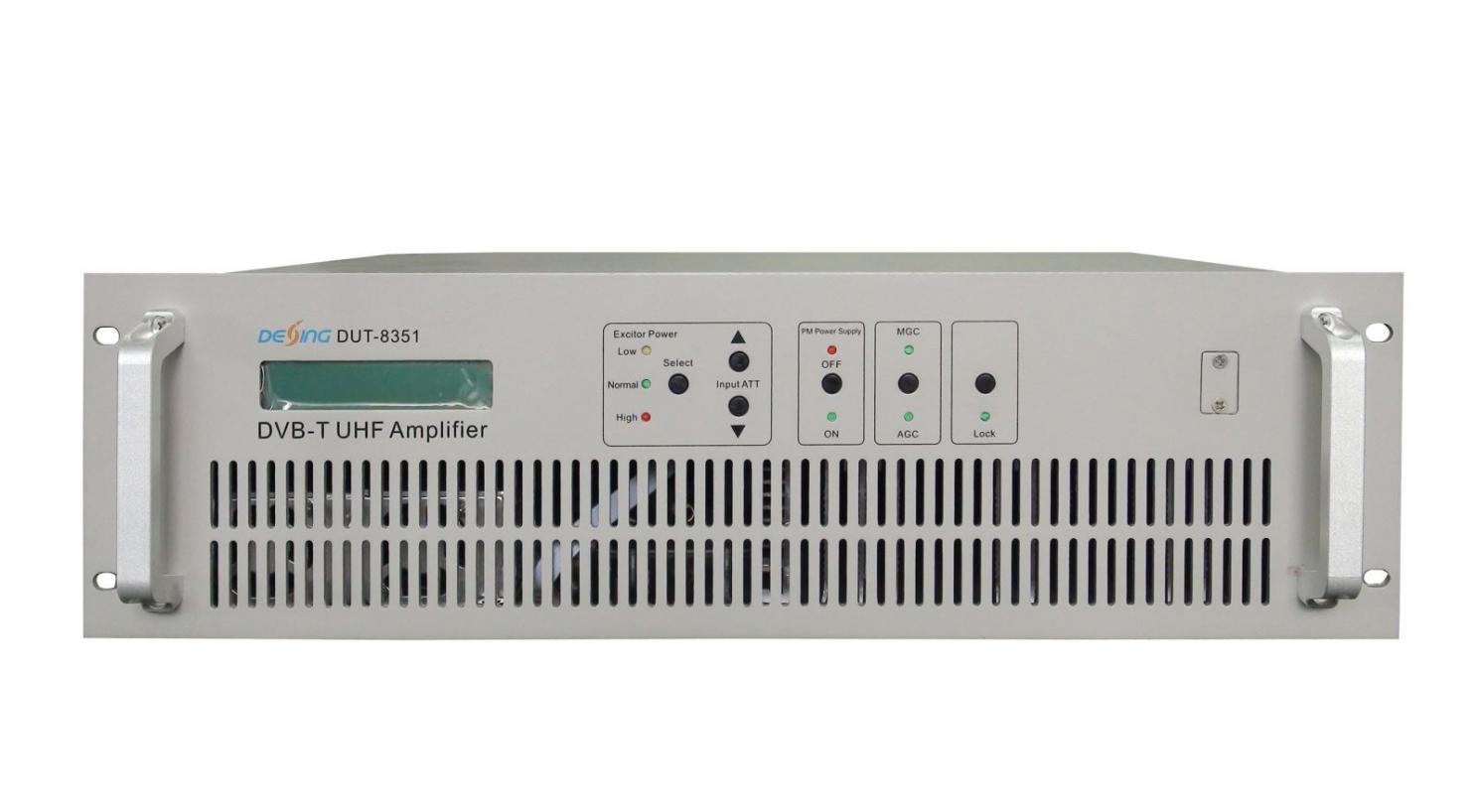

Transmetteur numérique DVB-T DUT-8351 (intérieur)
Contour
Le DUT-8351 est un émetteur numérique professionnel DVB-T/ATSC/ISDB-T étudié et développé par DEXIN, qui offre une puissance de sortie soutenue. Sa conception de structure compacte permet d'économiser considérablement de l'espace dans votre pièce. Il est applicable aux modes réseau SFN et MFN et prend en charge à la fois le mode porteuse de signal et le mode multi-porteuse. Le canal de signal et la transmission à large bande sont pris en charge.
La gamme de fréquences du DUT-8351 est comprise entre 470 MHz et 806 MHz. Cet émetteur présente une très haute linéarité et une grande fiabilité car il utilise un module amplificateur à tube LDMOS à gain élevé et à linéarité élevée. De plus, il prend en charge la fonction AGC pour maintenir une puissance de sortie soutenue.
L'émetteur numérique DVB-(T)/ATSC DUT-8351 peut être largement utilisé dans le système de transmission et de diffusion de signaux de télévision numérique HD/SD.
Caractéristiques principales
* Qualité de transmission du signal améliorée
* Unité d'amplification intelligente et modularisée, prend en charge un gain de puissance élevé et une linéarité élevée
Conception d'un module amplificateur à tube LDMOS
* Faible consommation d'énergie et conception super linéaire pour améliorer la puissance de transmission, et réduire la distorsion non linéaire
* Prise en charge de la fonction AGC avec une puissance de sortie soutenue pour permettre à l'émetteur
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
une bonne stabilité et fiabilité
Contact : Tomleequan E-mail :
* LED sur le panneau avant supportant l'alarme et le moniteur de signal
* Alimentation stabilisée avec une large plage de tension et un rendement élevé
* Mesures de protection multiples contre la foudre, bonne protection pour l'ensemble de l'équipement.
* Fonctionnement sans personnel 24 heures sur 24, conception conviviale
* Prise en charge de l'autodiagnostic des pannes
* Prise en charge des systèmes MFN et SFN
* Facile à installer, apparence élégante
Surveillance des objets et état des alarmes
Surveillance des objets
État de l'alarme
Alimentation électrique anormal
Surchauffe alerte
Amplificateur anormal
Système d'alimentation d'antenne anormal
Bruit de phase
Écart de fréquence centrale (Hz)
@10 ≤ - 70
@100 ≤ - 85
Oscillateur local (dBc/Hz)
@1k ≤ - 95
@10 k ≤ - 100
@100 k ≤ - 111
@1 M ≤ - 125
Paramètres électriques
Article
Norme de télévision
Paramètres de base
Spécifications techniques
DVB-T/ATSC/ISDB-T
Mode modulant 16/04/32/64 QAM
Stabilité de fréquence (3 mois)
Précision de fréquence
Bruit de phase de l'oscillateur
Plage de fréquence externe : ≤10 -10
Plage de fréquence interne : ≤10 -7
Fréquence de base : ± 100 Hz / Fréquence de base : ± 1 Hz
Voir le tableau ci-dessus
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Saisir
Sortir
État de l'environnement
Contact : Tomleequan E-mail :
local
Parasite dans la bande
Ondulation dans la bande (fc±3,591 MHz)
Rejet hors bande
Gamme de fréquences
niveau
Perte de réflexion d'entrée
≤-60 dBc
±0,5 dB
≤-65 dBc
470 MHz à 806 MHz (toute bande passante de 100 MHz)
-20±3dBm
≥15 dB connecteur Corée du Nord
Puissance de sortie 10 W, 20 W, 30 W, 50 W, 100 W en option
Gamme de fréquences
Impédance de sortie
Ondulation dans la bande (fc±3,591 MHz)
Au niveau des épaules
470 MHz à 806 MHz (toute bande passante de 100 MHz)
50Ω
±0,5 dB
≥40dB@fréquence centrale FC±4,2MHz (après correction, canal unique)
MER ≥35 dB (après correction, canal unique)
perte de réflexion de sortie ≥ 26 dB
Variation de la puissance de sortie ±0,25 dB
Puissance de transmission du canal adjacent interne
Puissance de transmission du canal adjacent interne : puissance de transmission dans la bande ≤ -60 dB, répondre à cette puissance de transmission du canal adjacent interne ≤ 13 mW
Puissance de transmission du canal adjacent externe
Puissance de transmission du canal adjacent externe : puissance de transmission dans la bande ≤ -65 dB, répondre à cette puissance de transmission du canal adjacent interne ≤ 13 mW
Température de fonctionnement -20~+50℃
Température de stockage -30~+75℃
Humidité relative ＜95%（pas de condensation à 25℃） presse atm 86~106 kPa alimentation électrique CA, 220 V ± 10 %/50 Hz
Dimensions du boîtier (L x l x H)
482x504x132mm
Contact : Tomleequan E-mail : sales@fmuser.com Whatsapp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com
Paramètres du signal optique
: +8613922702227
Article Unité Spécifications techniques
Longueur d'onde optique
puissance d'entrée optique nominale
Plage de puissance optique d'entrée
Puissance optique d'entrée maximale
Interface optique FC/APC perte de réflexion optique dB 45
À propos de nous
FMUSER est une société spécialisée dans les systèmes de diffusion et de transmission télévisuelle et l'inté gration de systèmes IPTV hôteliers. La société a été créée en 2009 et a servi plus de 180 pays à travers le monde. Plus de 20 000 stations de télévision, stations de radio et clients hôteliers de différents pays.
