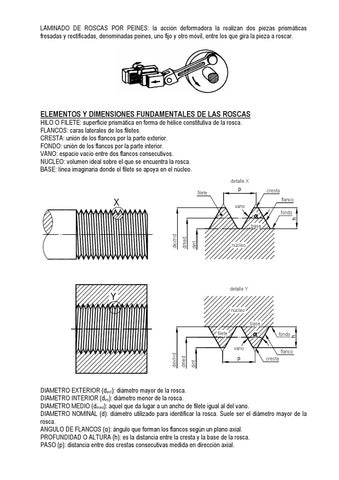

LAMINADO DE ROSCAS POR PEINES: la acción deformadora la realizan dos piezas prismáticas fresadas y rectificadas, denominadas peines, uno fijo y otro móvil, entre los que gira la pieza a roscar.
ELEMENTOS Y DIMENSIONES FUNDAMENTALES DE LAS ROSCAS HILO O FILETE: superficie prismática en forma de hélice constitutiva de la rosca. FLANCOS: caras laterales de los filetes. CRESTA: unión de los flancos por la parte exterior. FONDO: unión de los flancos por la parte interior. VANO: espacio vacío entre dos flancos consecutivos. NUCLEO: volumen ideal sobre el que se encuentra la rosca. BASE: línea imaginaria donde el filete se apoya en el núcleo.
detalle X cresta
filete
flanco
X
vano
fondo
dint
dmed
dext=d
base núcleo
detalle Y
Y
núcleo base filete
fondo
dint
dmed
dext=d
vano
flanco cresta
DIAMETRO EXTERIOR (dext): diámetro mayor de la rosca. DIAMETRO INTERIOR (dint): diámetro menor de la rosca. DIAMETRO MEDIO (dmed): aquel que da lugar a un ancho de filete igual al del vano. DIAMETRO NOMINAL (d): diámetro utilizado para identificar la rosca. Suele ser el diámetro mayor de la rosca. ANGULO DE FLANCOS (α): ángulo que forman los flancos según un plano axial. PROFUNDIDAD O ALTURA (h): es la distancia entre la cresta y la base de la rosca. PASO (p): distancia entre dos crestas consecutivas medida en dirección axial.
