TEORIA DE ROSCAS

Page 2

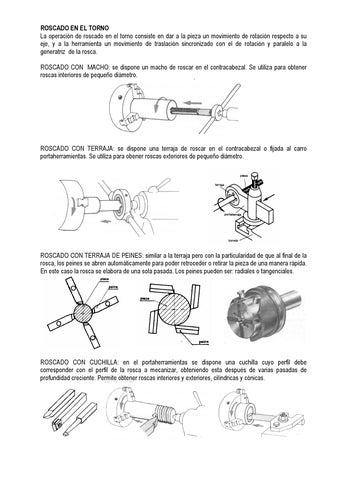

ROSCADO EN EL TORNO La operación de roscado en el torno consiste en dar a la pieza un movimiento de rotación respecto a su eje, y a la herramienta un movimiento de traslación sincronizado con el de rotación y paralelo a la generatriz de la rosca. ROSCADO CON MACHO: se dispone un macho de roscar en el contracabezal. Se utiliza para obtener roscas interiores de pequeño diámetro.

ROSCADO CON TERRAJA: se dispone una terraja de roscar en el contracabezal o fijada al carro portaherramientas. Se utiliza para obener roscas exteriores de pequeño diámetro.

ROSCADO CON TERRAJA DE PEINES: similar a la terraja pero con la particularidad de que al final de la rosca, los peines se abren automáticamente para poder retroceder o retirar la pieza de una manera rápida. En este caso la rosca se elabora de una sola pasada. Los peines pueden ser: radiales o tangenciales.

ROSCADO CON CUCHILLA: en el portaherramientas se dispone una cuchilla cuyo perfil debe corresponder con el perfil de la rosca a mecanizar, obteniendo esta después de varias pasadas de profundidad creciente. Permite obtener roscas interiores y exteriores, cilíndricas y cónicas.
