PROYECTUAL SINTESÍS

El desarrollo progresivo del proyecto es una parte de la familia que se viene a vivir con ellos necesitando privacidad se divide la casa y esta nueva casa teniendo los mismos elementos conceptuales del anterior modulo teniendo esto como relación las materialidad de los acabados interiores cambian radicalmente ya que Carmen tiene un mirada mucho más fresca de la vida en la casa por esta razón sus acabados son modernos con colores en escalas de grises y revestimientos basados en porcelana tos, mármoles y paredes sin grabados los que crea espacios más, limpios, amplios y frescos que para la habitabilidad de Carmen y Andrew es lo que se necesita. Otro elemento para resaltar es que la relación entre la naturaleza que tiene Carmen a gloria es diferente por eso en el módulo 2 no son tanto arboles ya que Carmen los ve como un elemento de cuidado mientras gloria la naturaleza es contemplativa.

Emplazamiento tipo patioRetrasar el paramentoAislamiento de medianeros

Vacío diagonal.

Fue en este análisis de como implantar un proyecto futuro donde me dio pie para tener el concepto principal del proyecto el cual fue dejar un vacío lineal en uno de los costados del proyecto para lograr iluminación , ventilación y la relación entre naturaleza y personas como forma de representar el concepto del proyecto.

PERNO

MASILLA PANEL YESO REVOQUE

ADOQUIN

MORTERO

TIERRA

CANTO RODADO

TALUD

FUSTE (MURO DE CONTENCION)

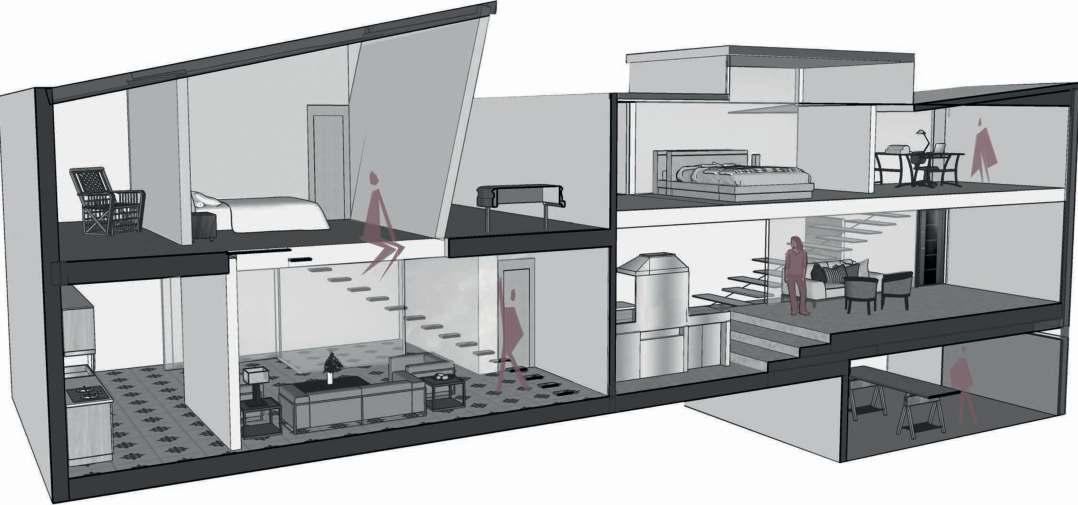

Figura 187. Sección longuitudinal. /autor

CORTA GOTERAS

LADRILLO TOLETE 15X10X30

JUNTA DE DILATACION

MORTERO DE NIVELACION

MANTO DE IMPERMEABILIZACION

PLACA DE ACERO PLEGADA

VIGA

OMEGA PANEL YESO

COLUMNA

AISLAMIENTO ACUSTICO

LADRILLO TOLETE 15X10X30

MORTERO DE PEGA

REVESTIMIENTO

PENDIENTE 3%

CANOA EN BUQUE

MORTERO

REVESTIMIENTO 0

Figura 188. Detalles constructivos. /autor

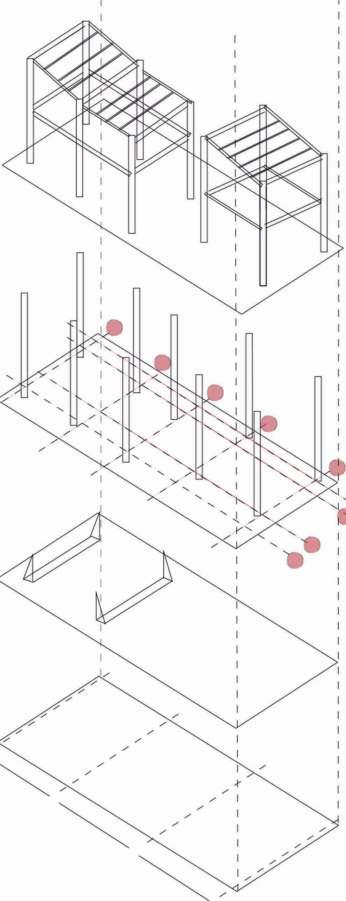

Propuesta Estructural

La estructura del proyecto en particular se trata de esconder entre sus muros de ladrillos ya que la arquitectura en este caso envuelve la totalidad del proyecto como la piel a los huesos.

para lograr el soterrado se construye un muro de contención de gravedad el cual contendrá la tierra y los líquidos de la misma el proyecto cuanta con 5 ejes trasversales y 4 longitudinales donde salen las columnas de acero con sección en forma de i la cual va pernada a una zapata las cuales en el soterrado se encuentran más profundas.
