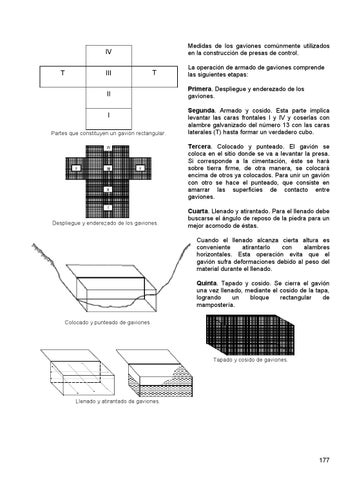

Medidas de los gaviones comúnmente utilizados en la construcción de presas de control.
IV T
T
III II
I Partes que constituyen un gavión rectangular.
La operación de armado de gaviones comprende las siguientes etapas: Primera. Despliegue y enderezado de los gaviones. Segunda. Armado y cosido. Esta parte implica levantar las caras frontales I y IV y coserlas con alambre galvanizado del número 13 con las caras laterales (T) hasta formar un verdadero cubo. Tercera. Colocado y punteado. El gavión se coloca en el sitio donde se va a levantar la presa. Si corresponde a la cimentación, éste se hará sobre tierra firme, de otra manera, se colocará encima de otros ya colocados. Para unir un gavión con otro se hace el punteado, que consiste en amarrar las superficies de contacto entre gaviones.
Despliegue y enderezado de los gaviones.
Cuarta. Llenado y atirantado. Para el llenado debe buscarse el ángulo de reposo de la piedra para un mejor acomodo de éstas. Cuando el llenado alcanza cierta altura es conveniente atirantarlo con alambres horizontales. Esta operación evita que el gavión sufra deformaciones debido al peso del material durante el llenado. Quinta. Tapado y cosido. Se cierra el gavión una vez llenado, mediante el cosido de la tapa, logrando un bloque rectangular de mampostería.
Colocado y punteado de gaviones.
Tapado y cosido de gaviones.
Llenado y atirantado de gaviones.
